Neues Produkt

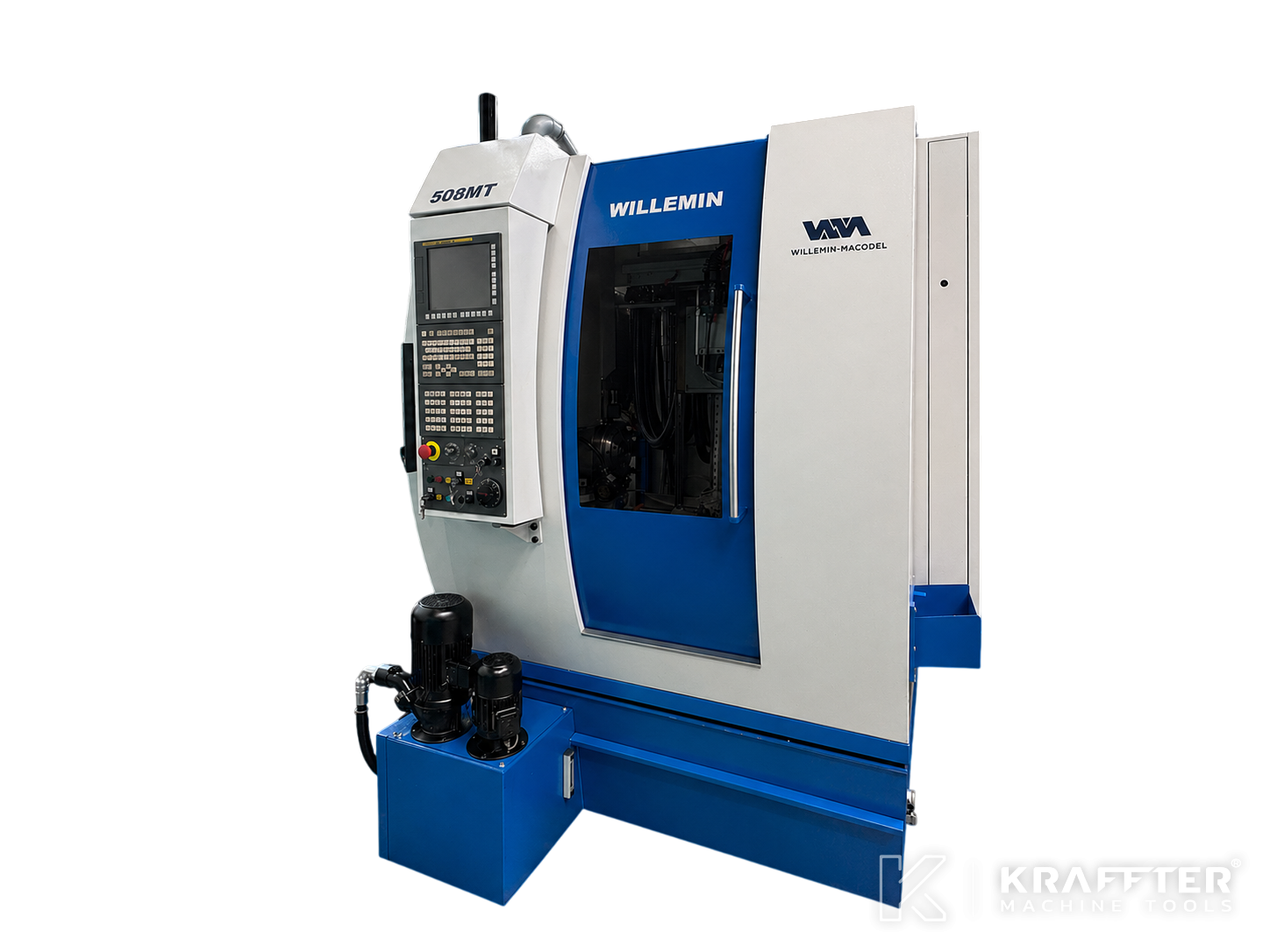

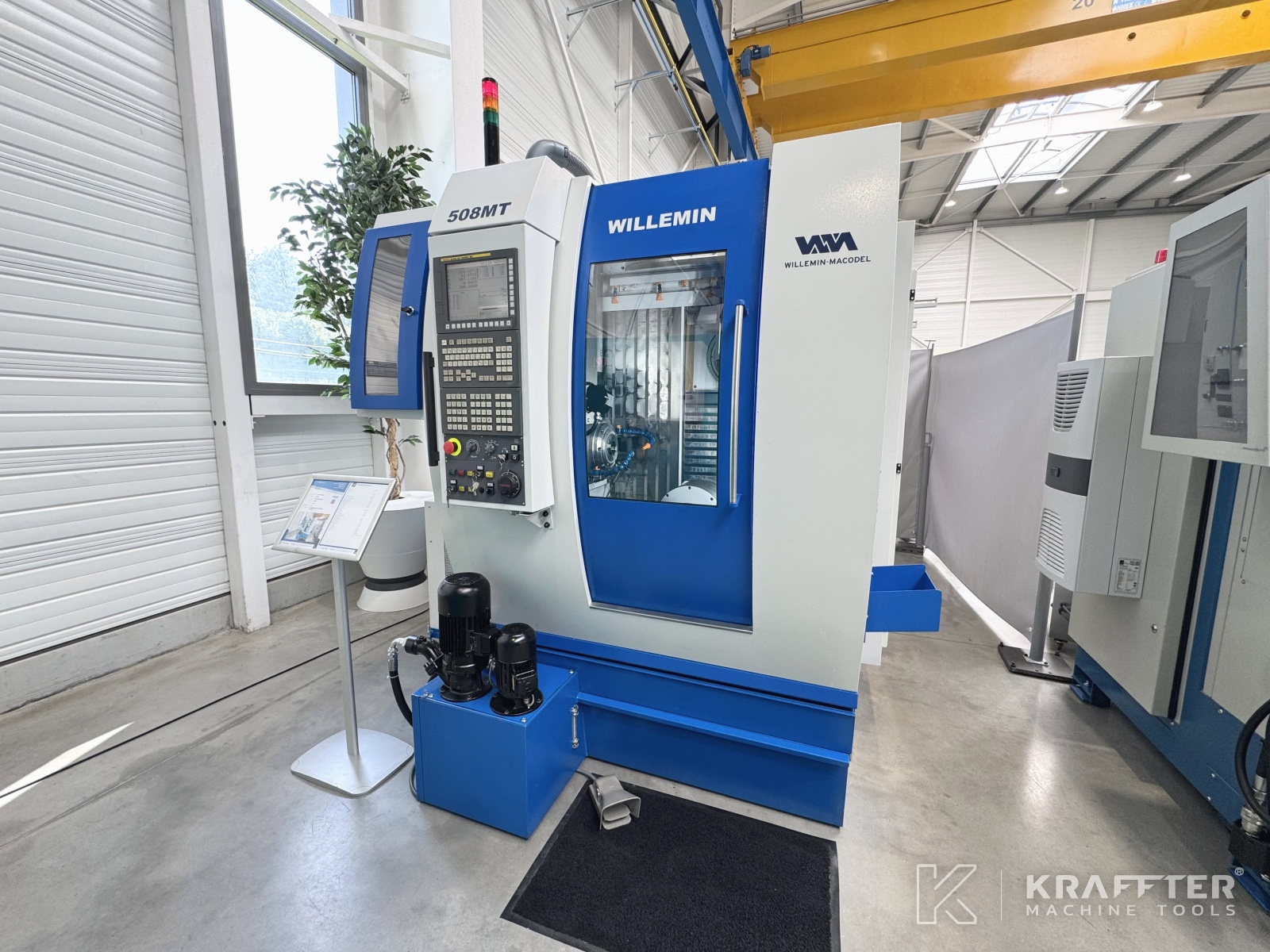

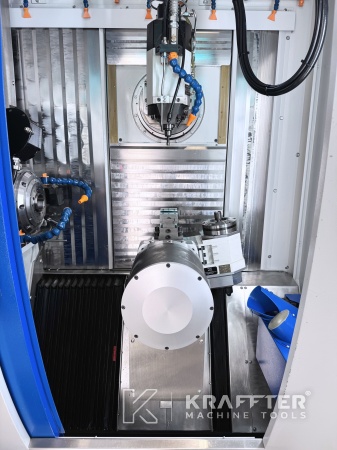

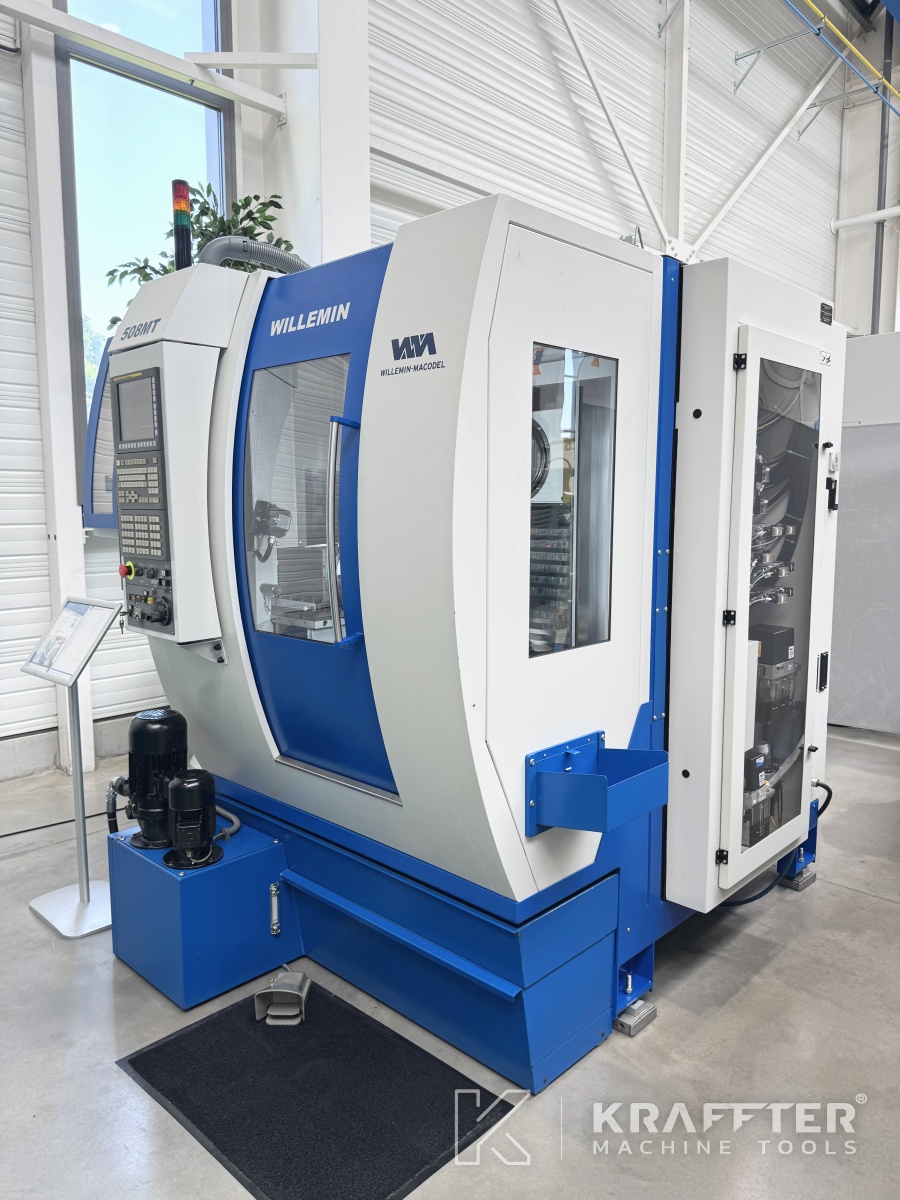

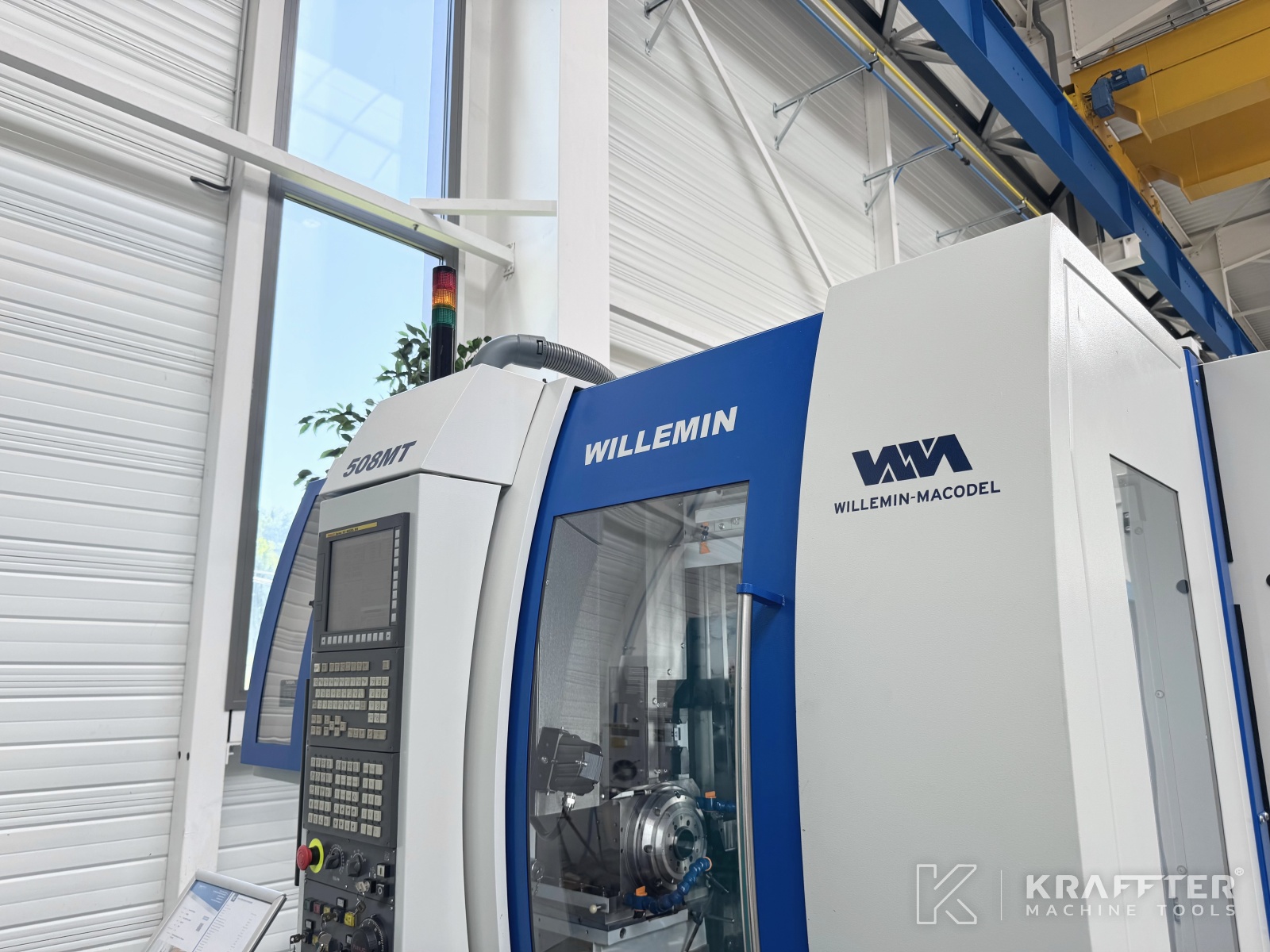

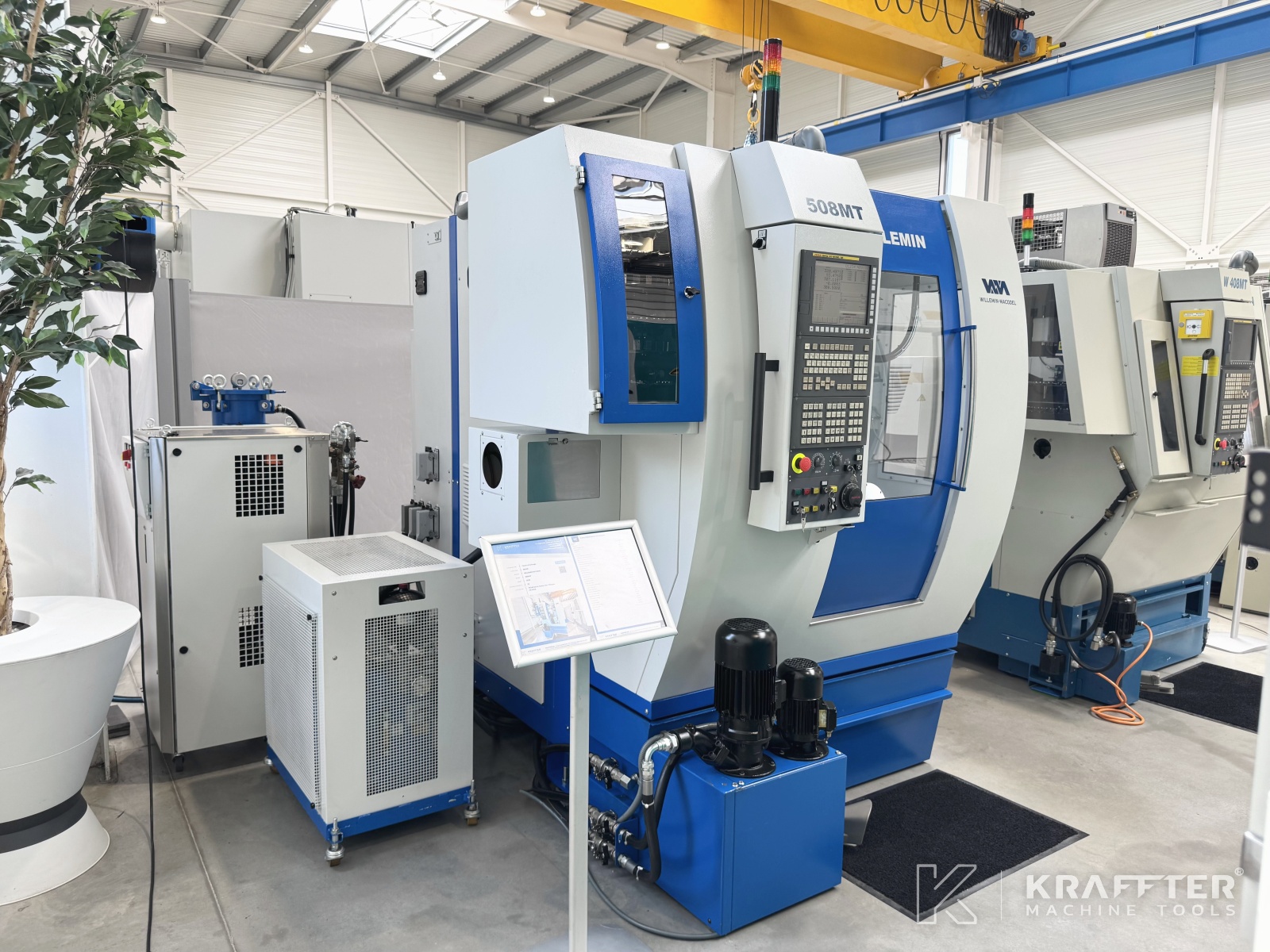

Maschinentyp: CNC Bearbeitungszentrum
Marke : WILLEMIN MACODEL
N° de stock: 90188
Modell : 508 MT
Jahr : 2016
Standort : 73240 Saint-Genix-les-Villages, FRANCE
Datenblatt herunterladen
Bitte warten Sie einen Moment!Angebot anfordern
Technische Daten

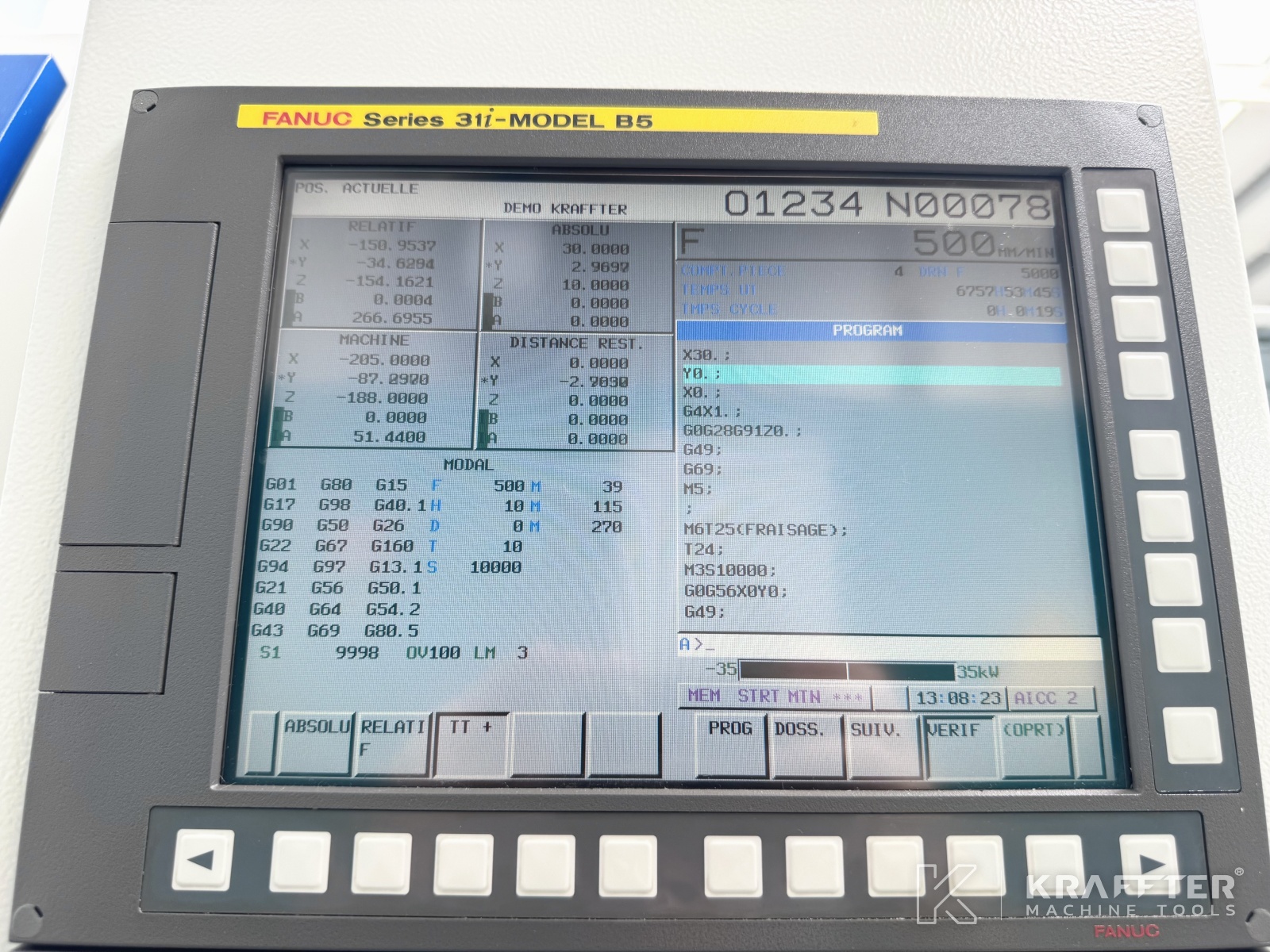

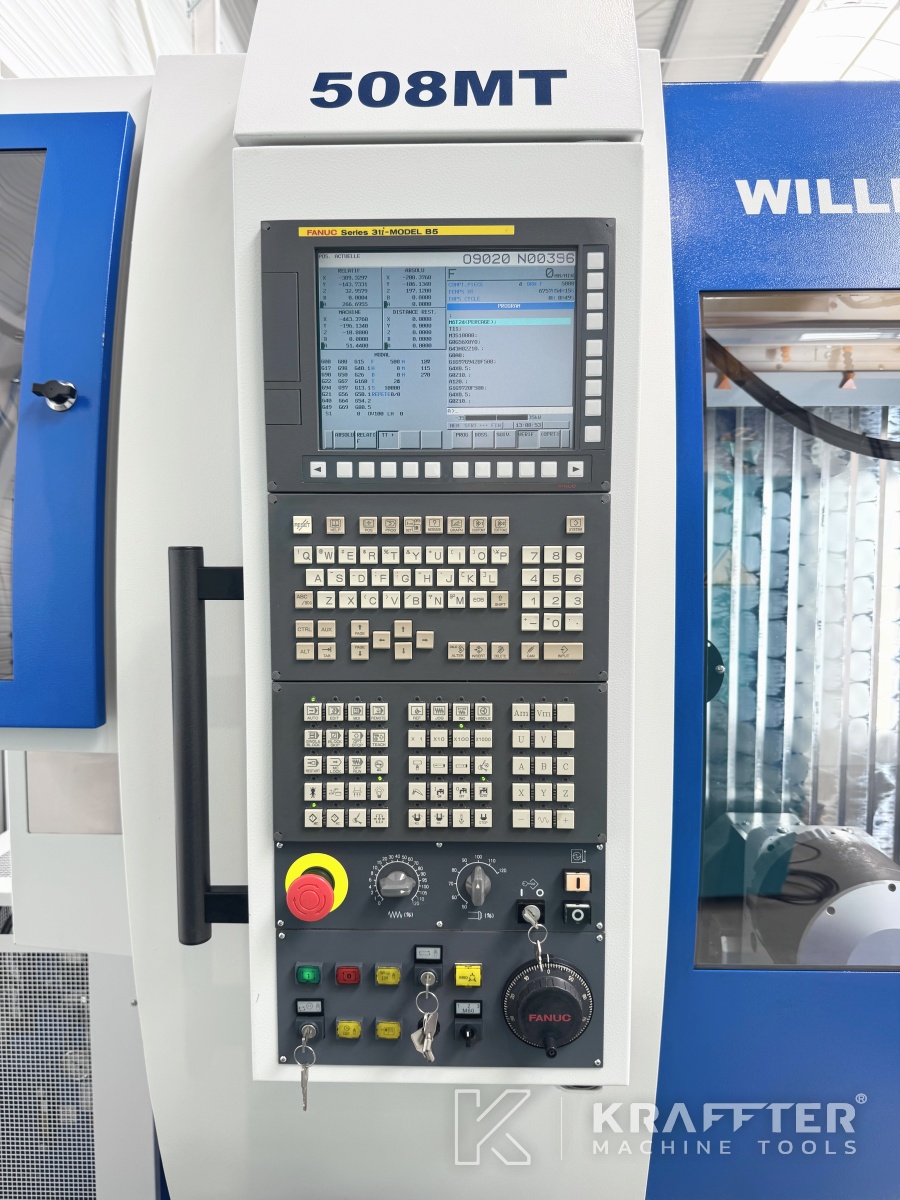

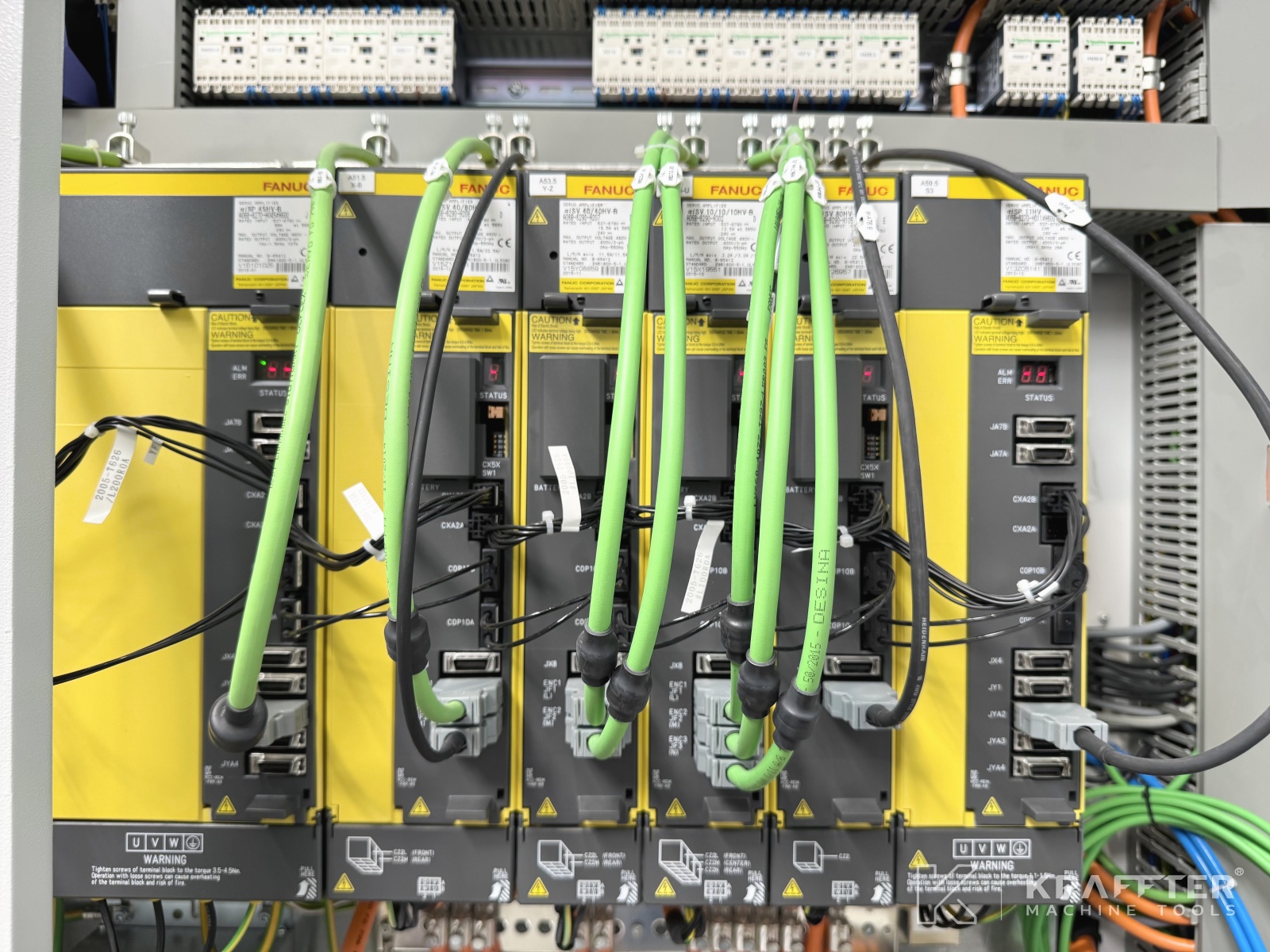

CN-Typ
FANUC series 31i-B5
Anzahl kontinuierliche Achsen
5
Verfahrweg X-Achse
450 [mm]
Verfahrweg Y-Achse
200 [mm]
Verfahrweg Z-Achse
425 [mm]
Eilganggeschwindigkeit X, Y und Z
40000 [mm/min]
Beschleunigung Achsenverschiebung
10 [m/s²]
Auflösung X-Achse
0.0001 [mm]
Auflösung Y-Achse
0.0001 [mm]
Auflösung Z-Achse
0.0001 [mm]
Max. Stangendurchmesser an Drehspindel
42 [mm]
Max. Geschwindigkeit Drehspindel
6000 [U/min]
Max. Leistung Drehspindel
7.5 [kW]
Max. Drehzahl der Gegenspindel
6000 [U/min]

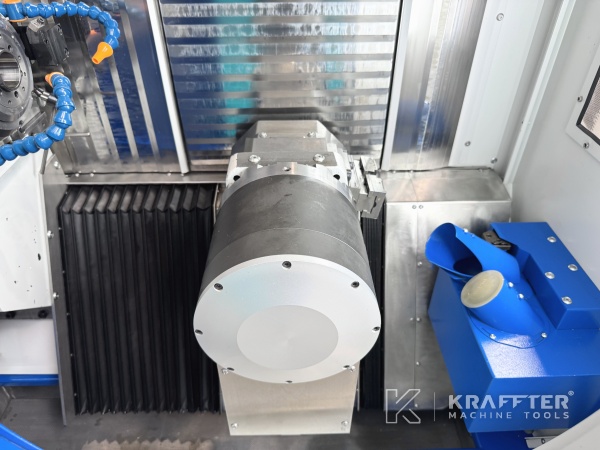

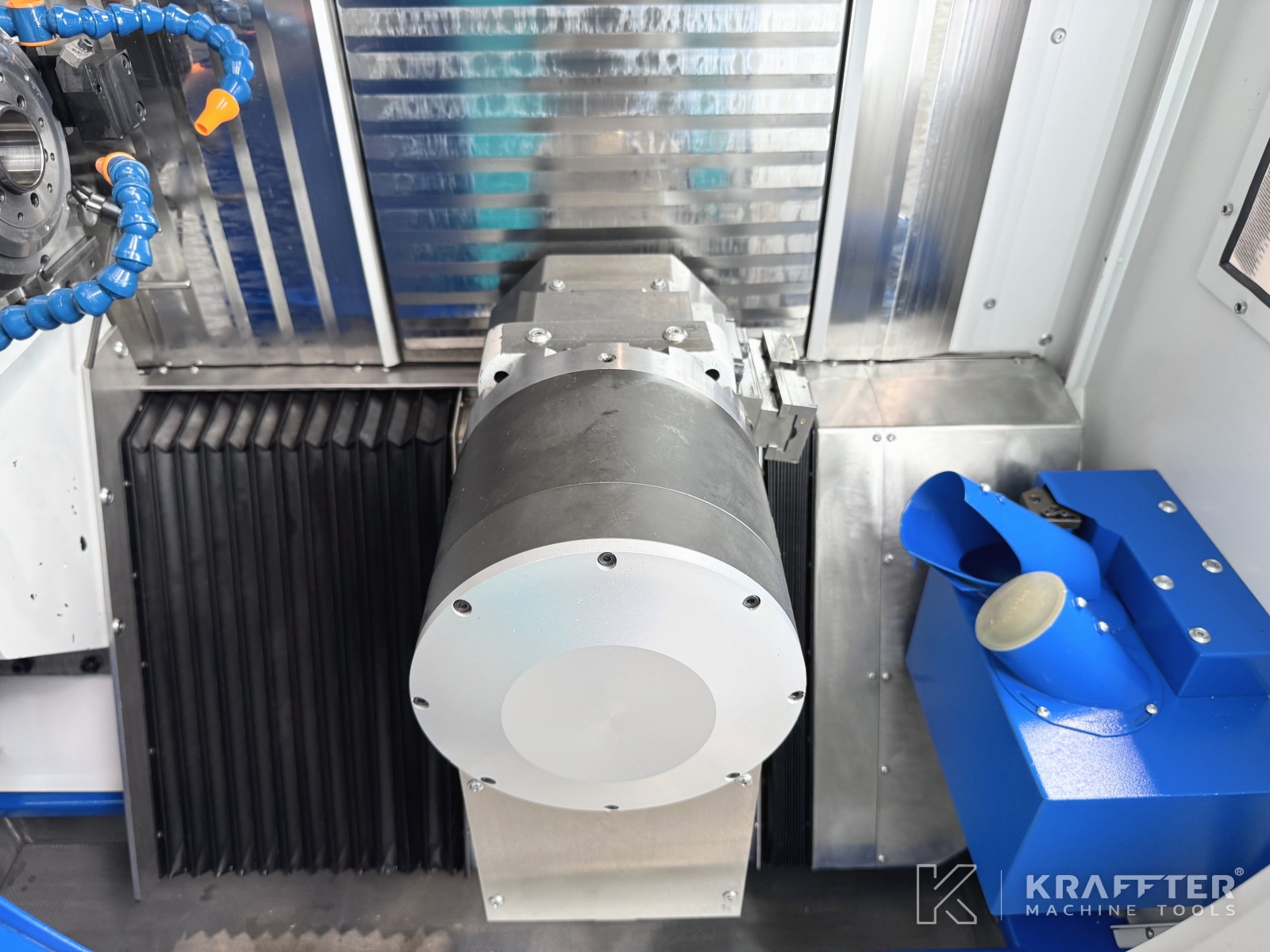

Winkelhub A-Achse
360 [°]
Auflösung der A-Achse
0.001 [°]
A-Achsantrieb
Torque-motor

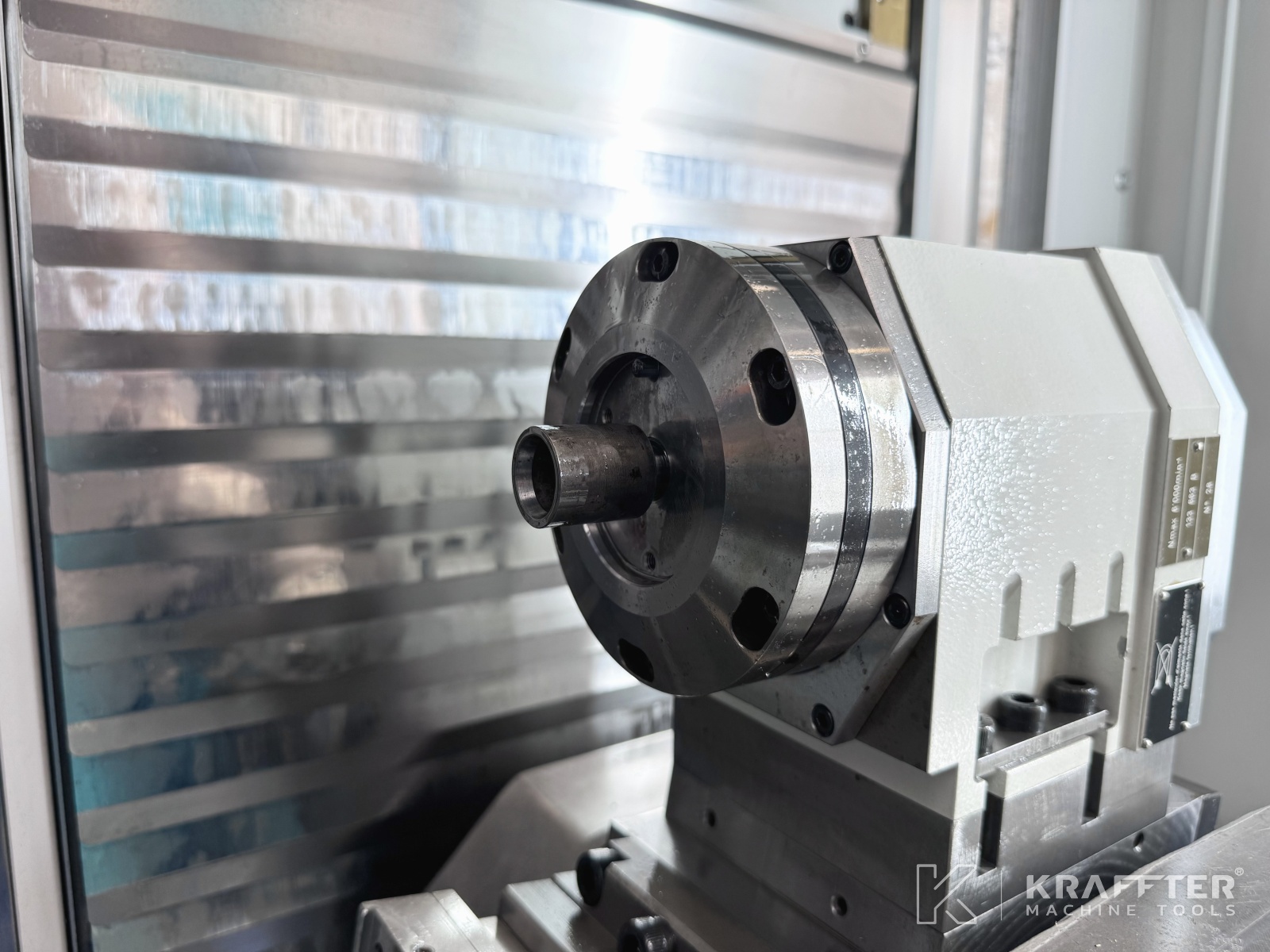

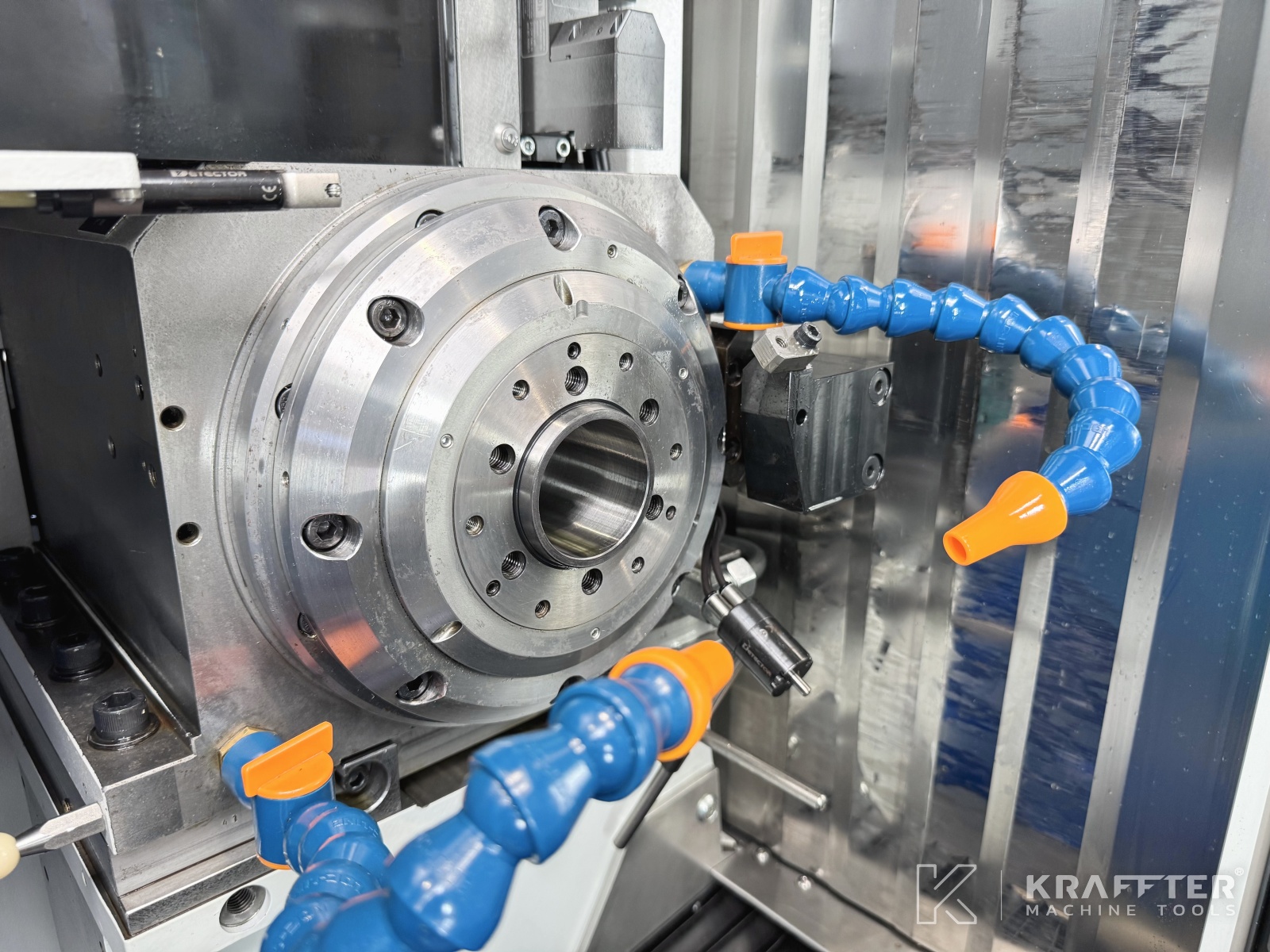

Spindelnase – A-Achse
A2-4
Winkelhub B-Achse
-15 [°] / +100 [°]
Auflösung der B-Achse
0.001 [°]
B-Achsantrieb
Torque-motor
Spindelaufnahme
HSK-E40
Min. Spindeldrehzahl
30 [U/min]

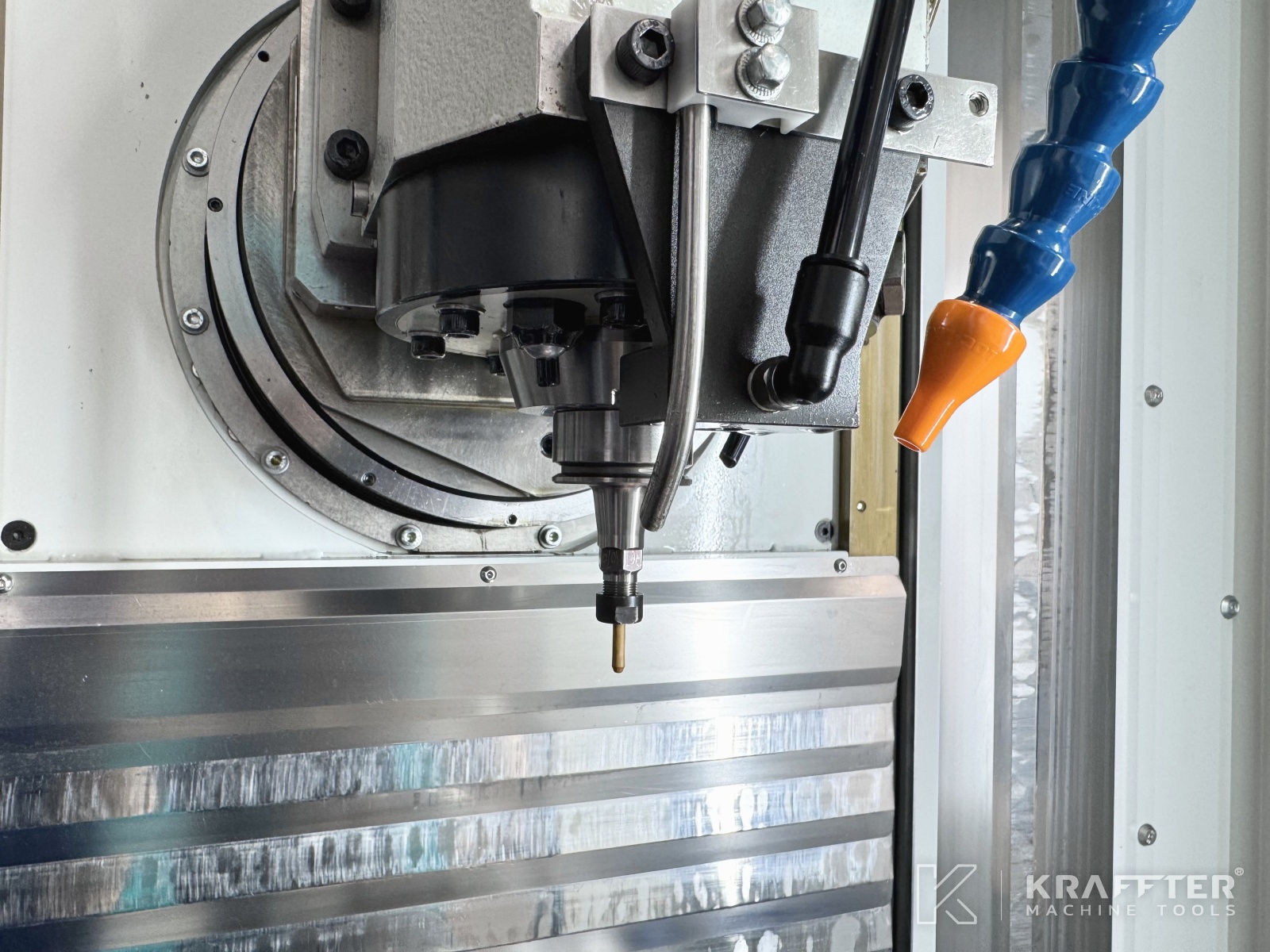

Max. Spindeldrehzahl
42000 [U/min]

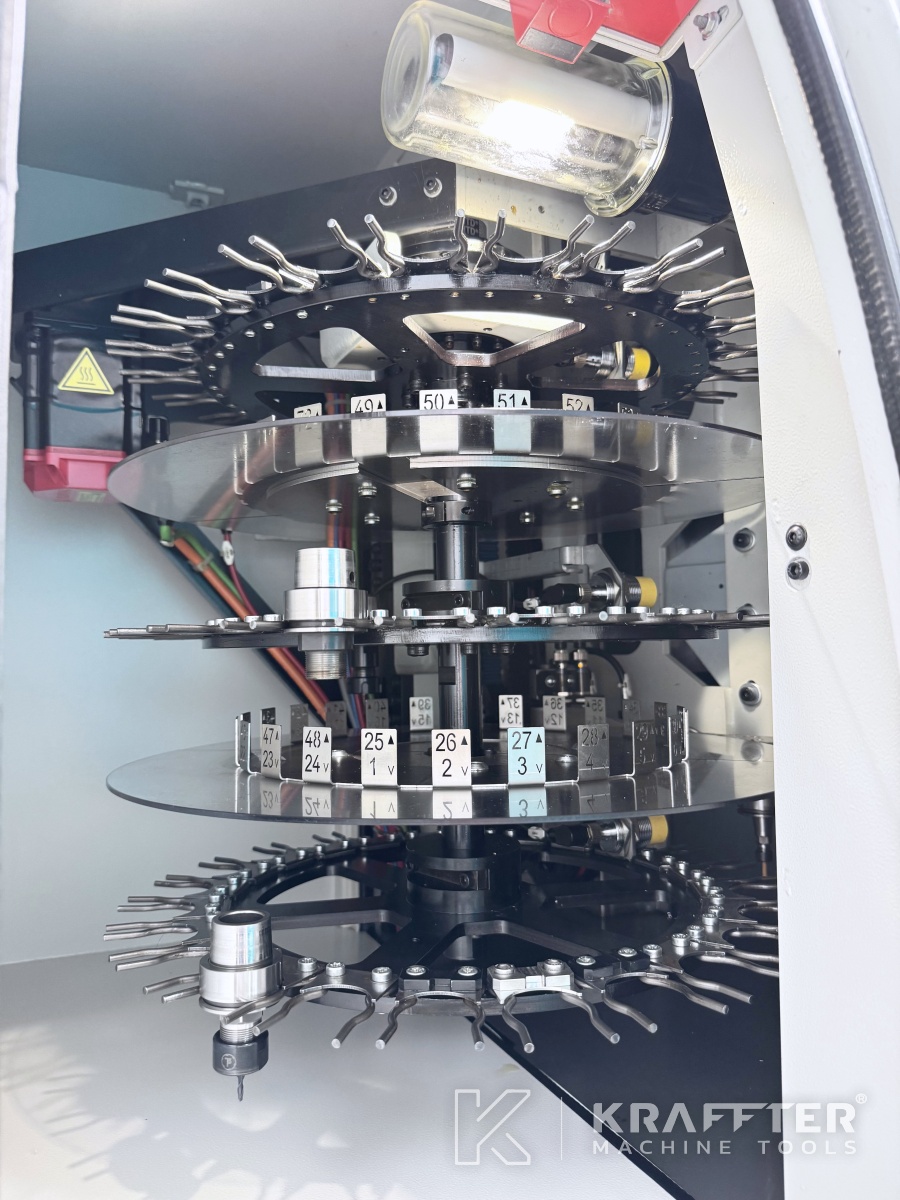

Anzahl Werkzeugmagazinpositionen
72
Max. Länge des Werkzeugs
150 [mm]
Max. Werkzeugdurchmesser
80 [mm]
Werkzeugwechselzeit
1 [sec]
Span-zu-Span-Zeit
3 [sec]
Fassungsvermögen der Kühlmittelwanne
150 [l]
Durchfluss Kühlmittelpumpe
60 [l/min]
Nennstrom
50 [A]
Installierte Leistung
35 [kVA]
Versorgungsspannung
400 [V]
Arbeitszeit
9701 [h]
Gewicht Maschine
3300 [kg]
Die technischen Merkmale dienen ausschließlich zur unverbindlichen Information. Die Beschreibung wurde möglicherweise automatisch übersetzt.
Zusätzliche Informationen
INCLUDED EQUIPMENT:

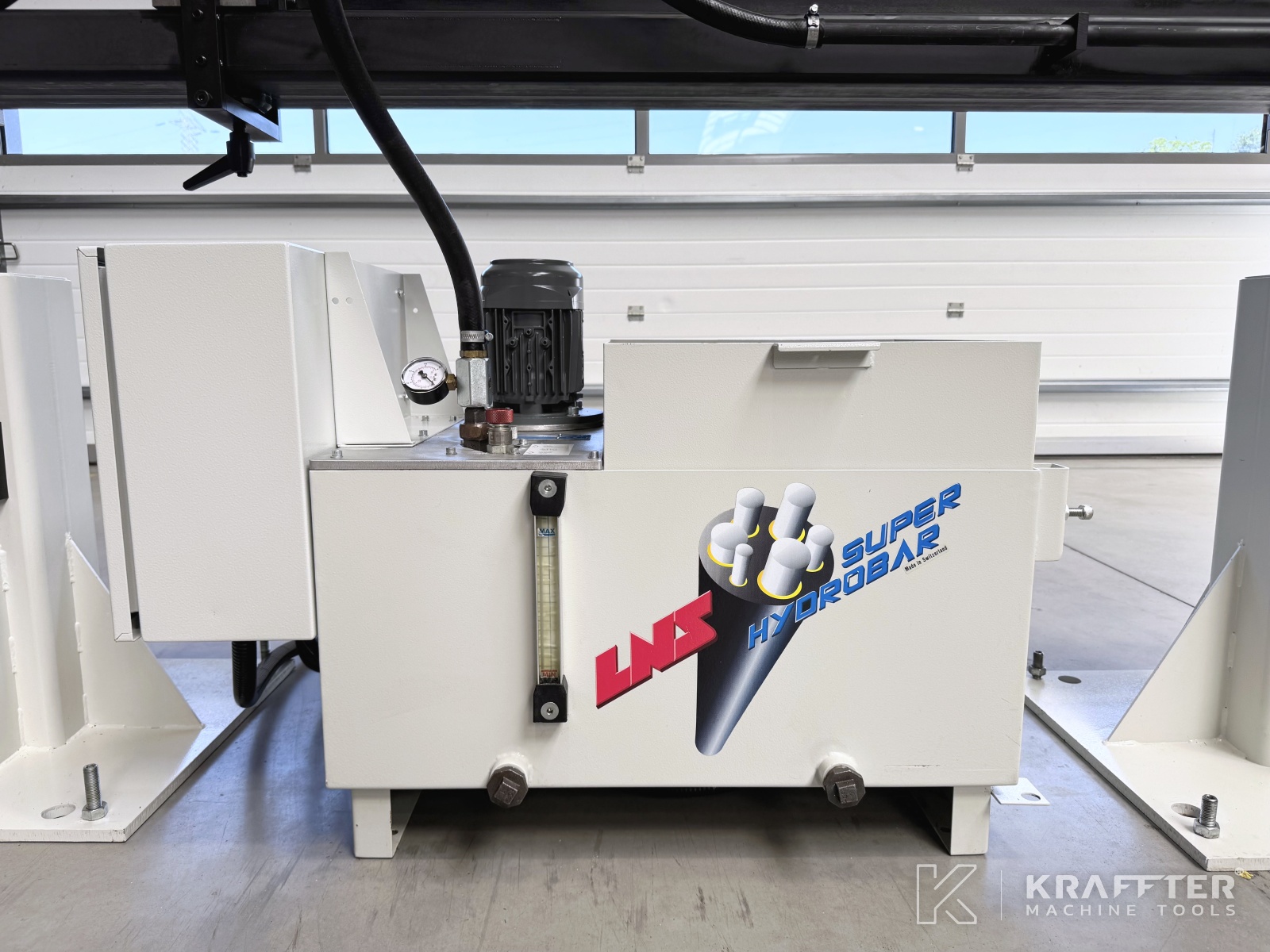

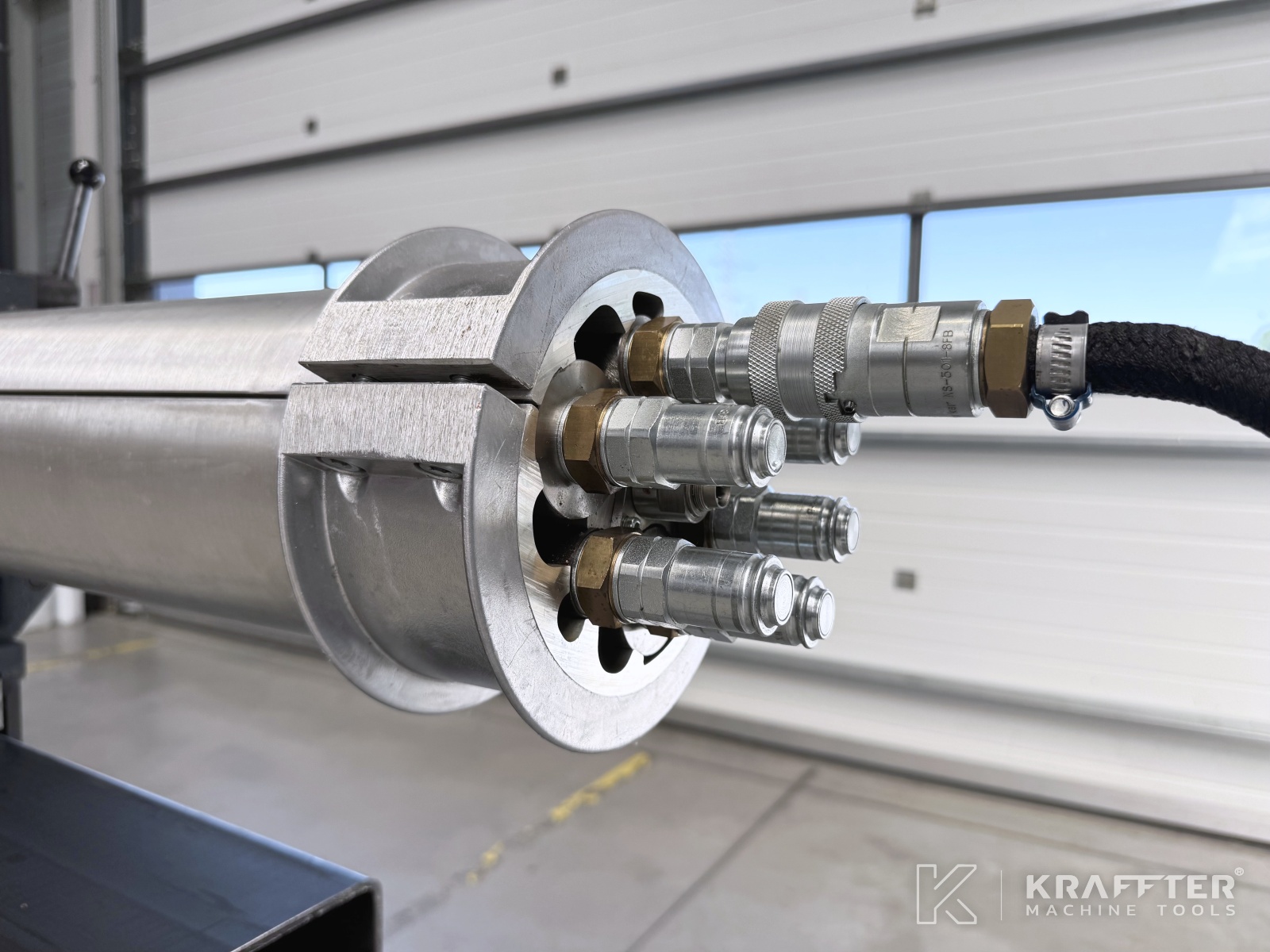

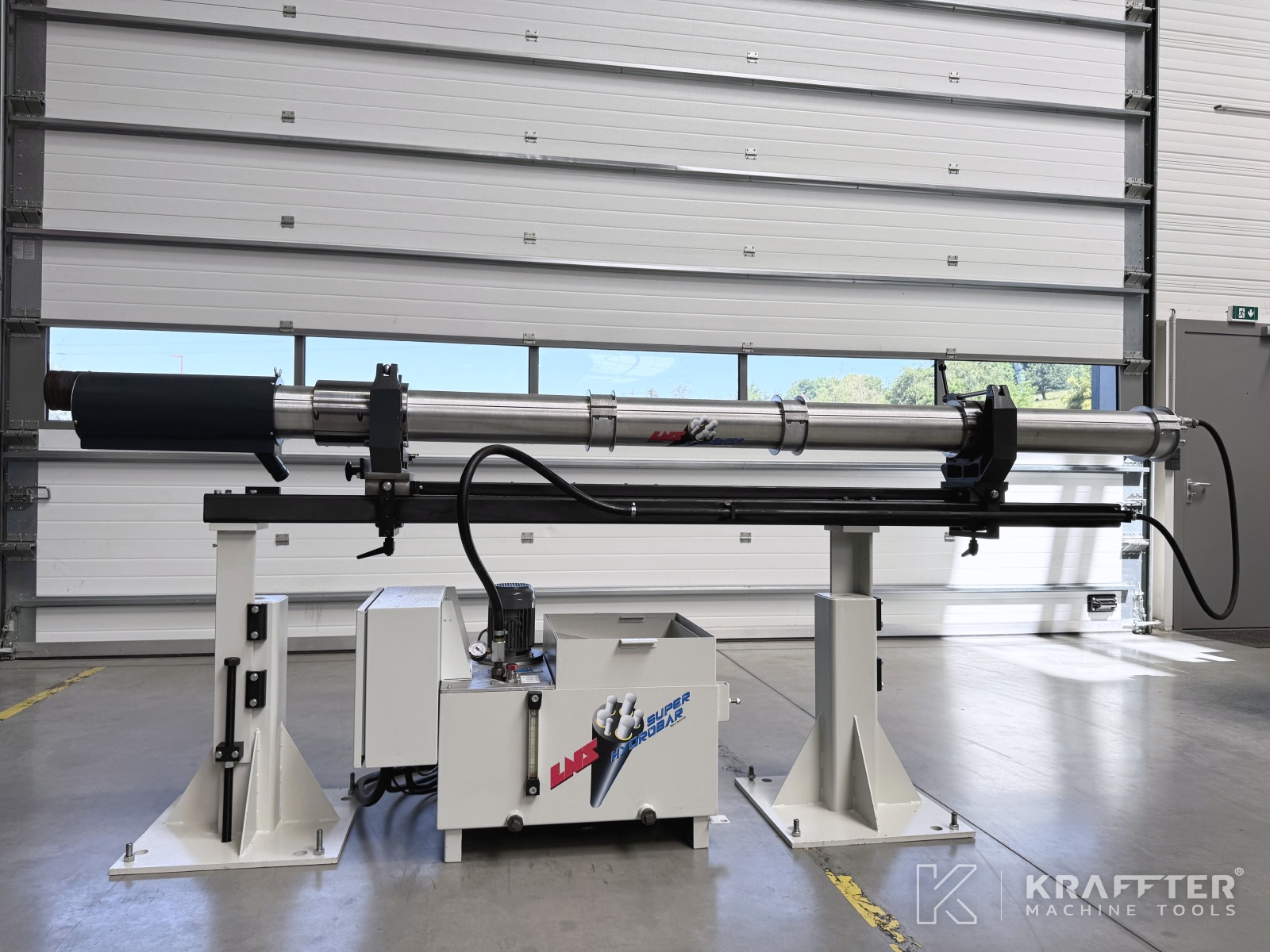

- x1 LNS Super Hydrobar bar feeder, type 6.42 HS 3.2

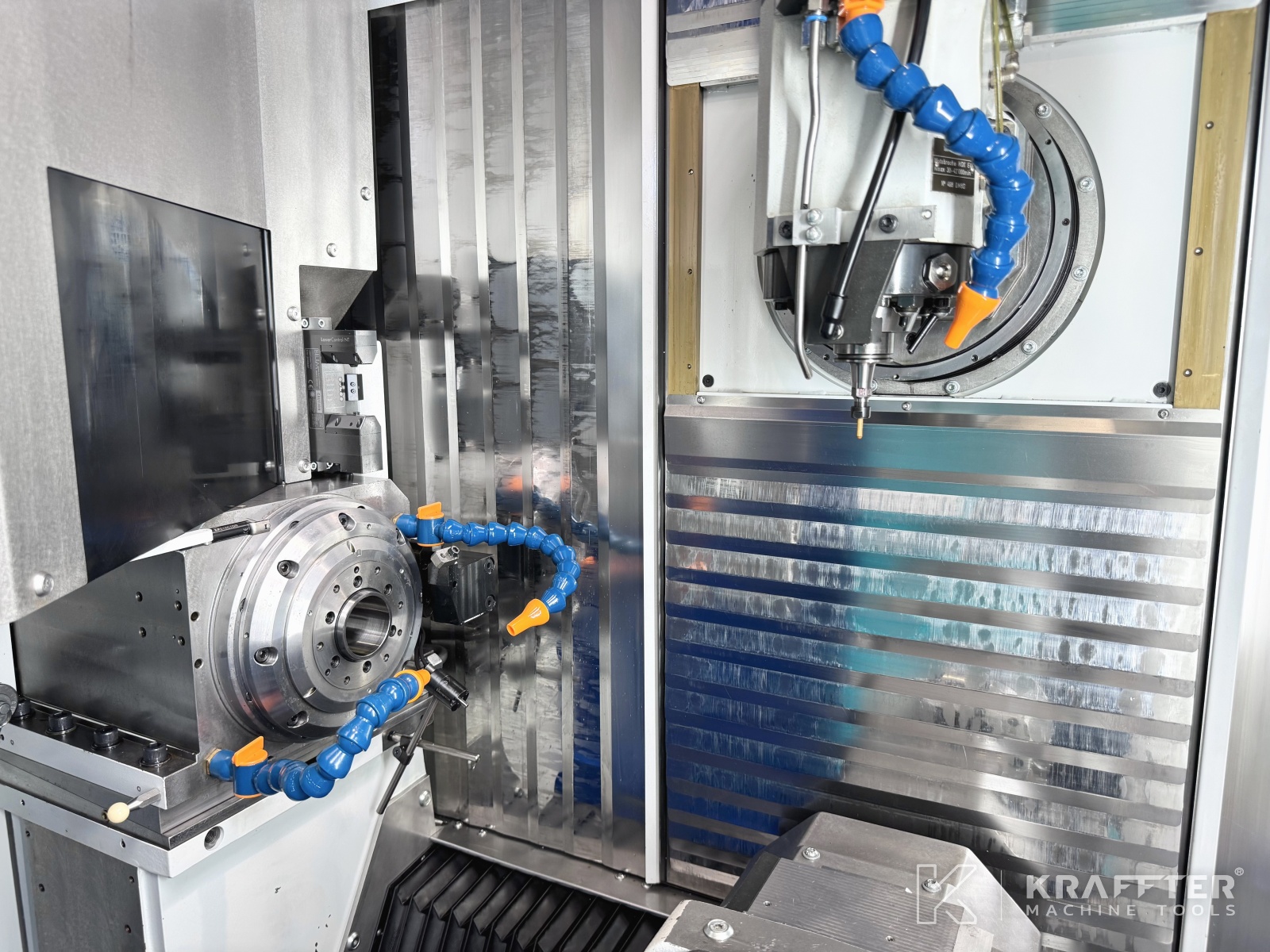

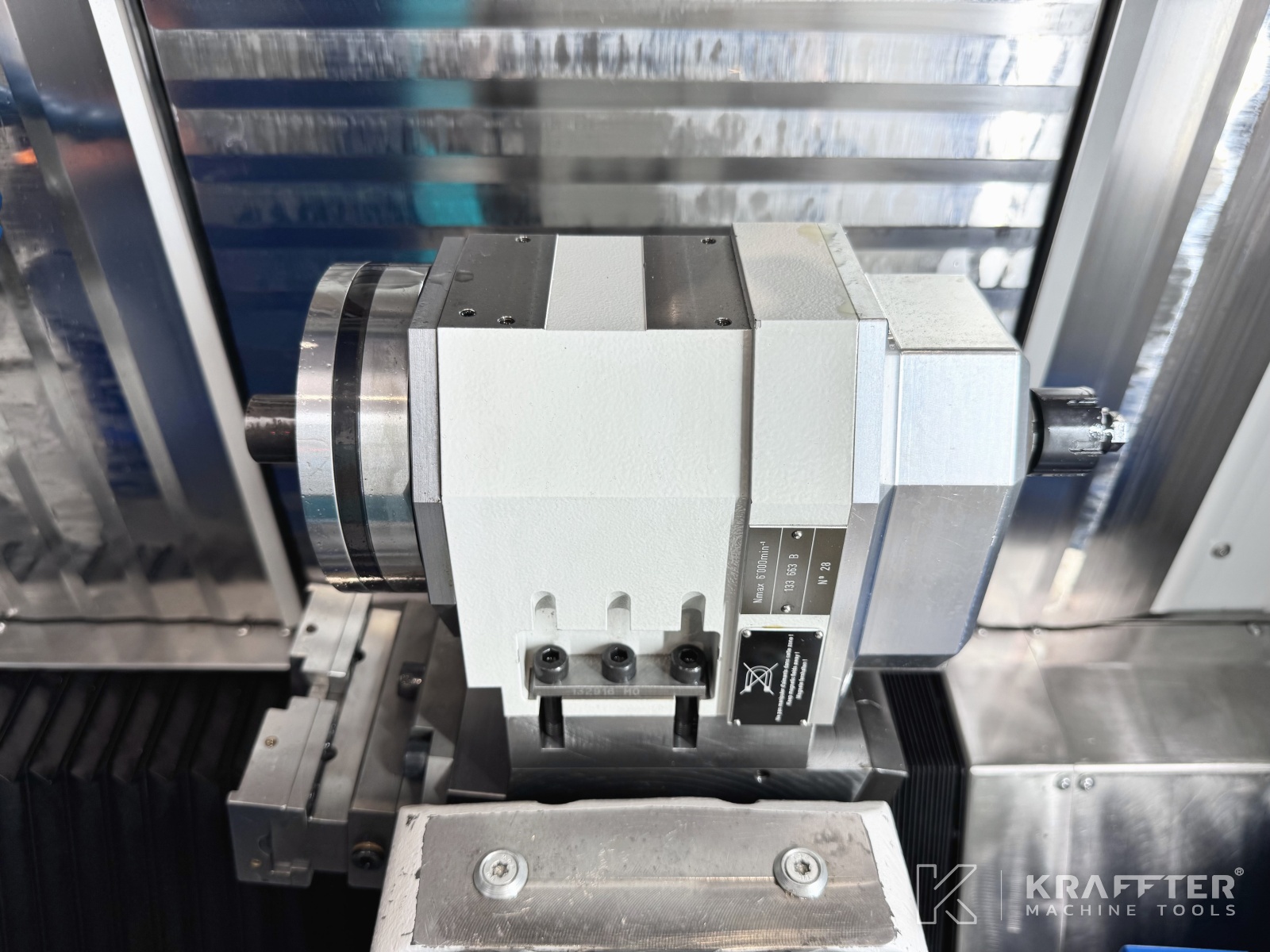

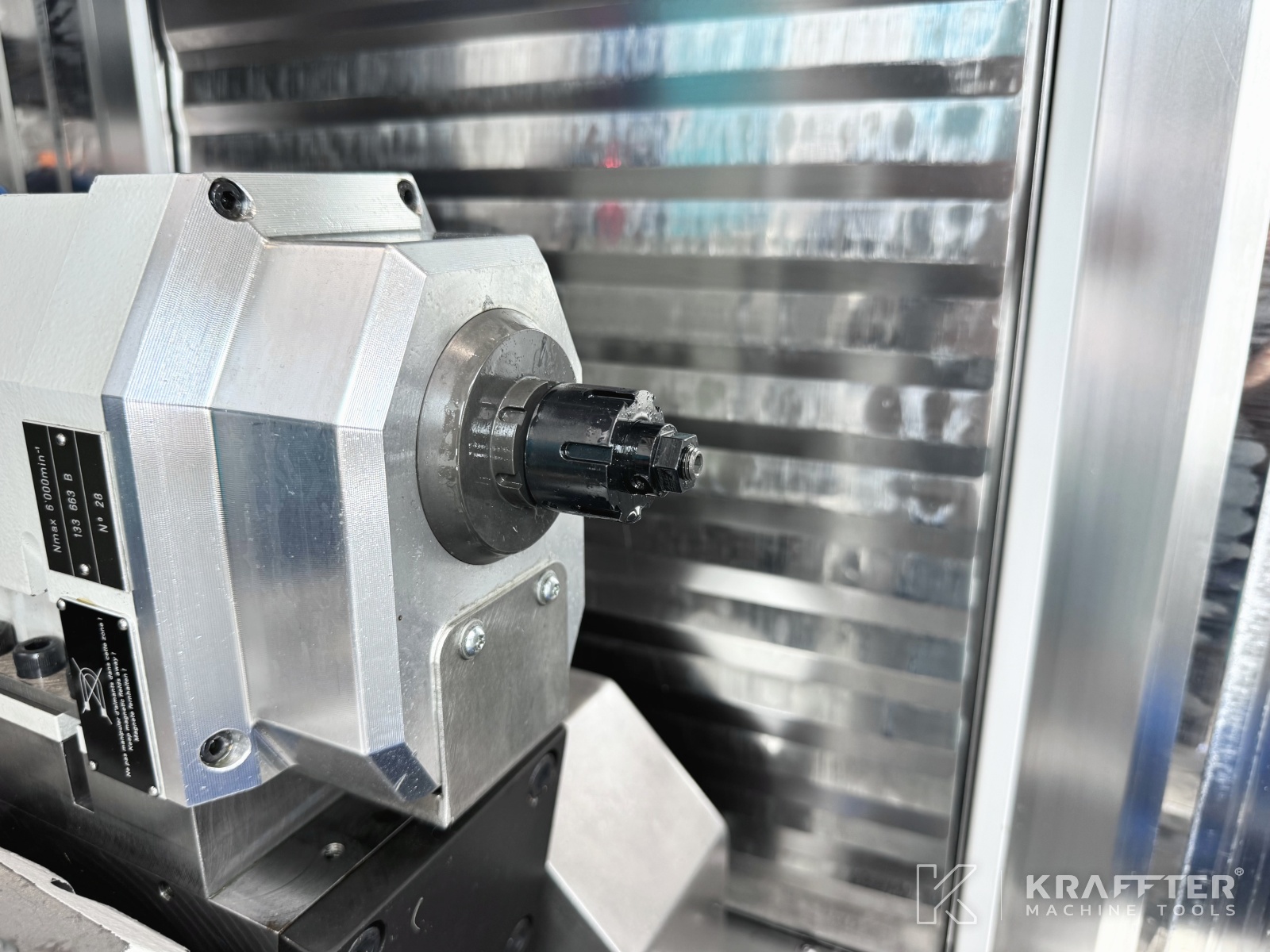

- x1 Back working unit with integrated 3-position turret on linear slide
- x1 Vise on back working unit

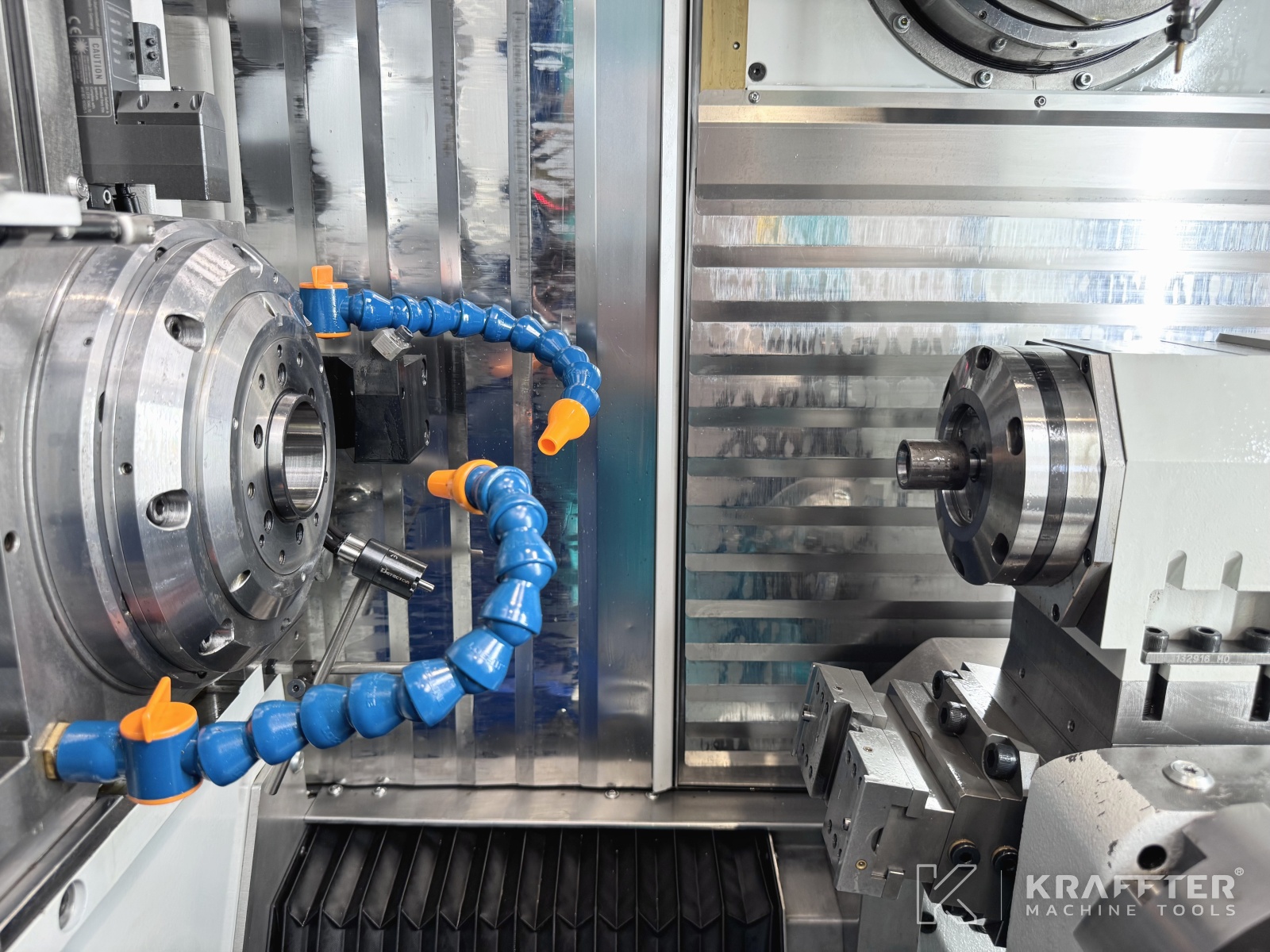

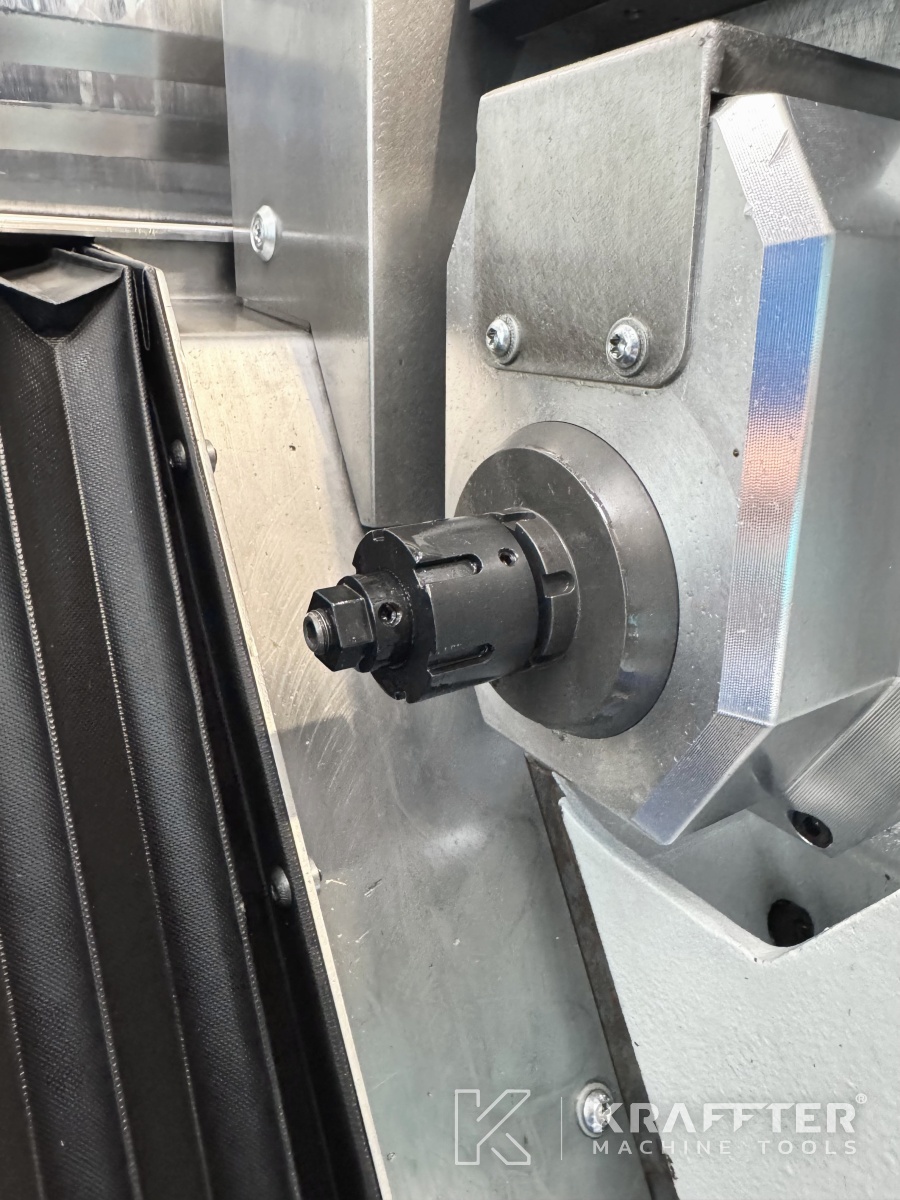

- x1 Counter-spindle on back working unit

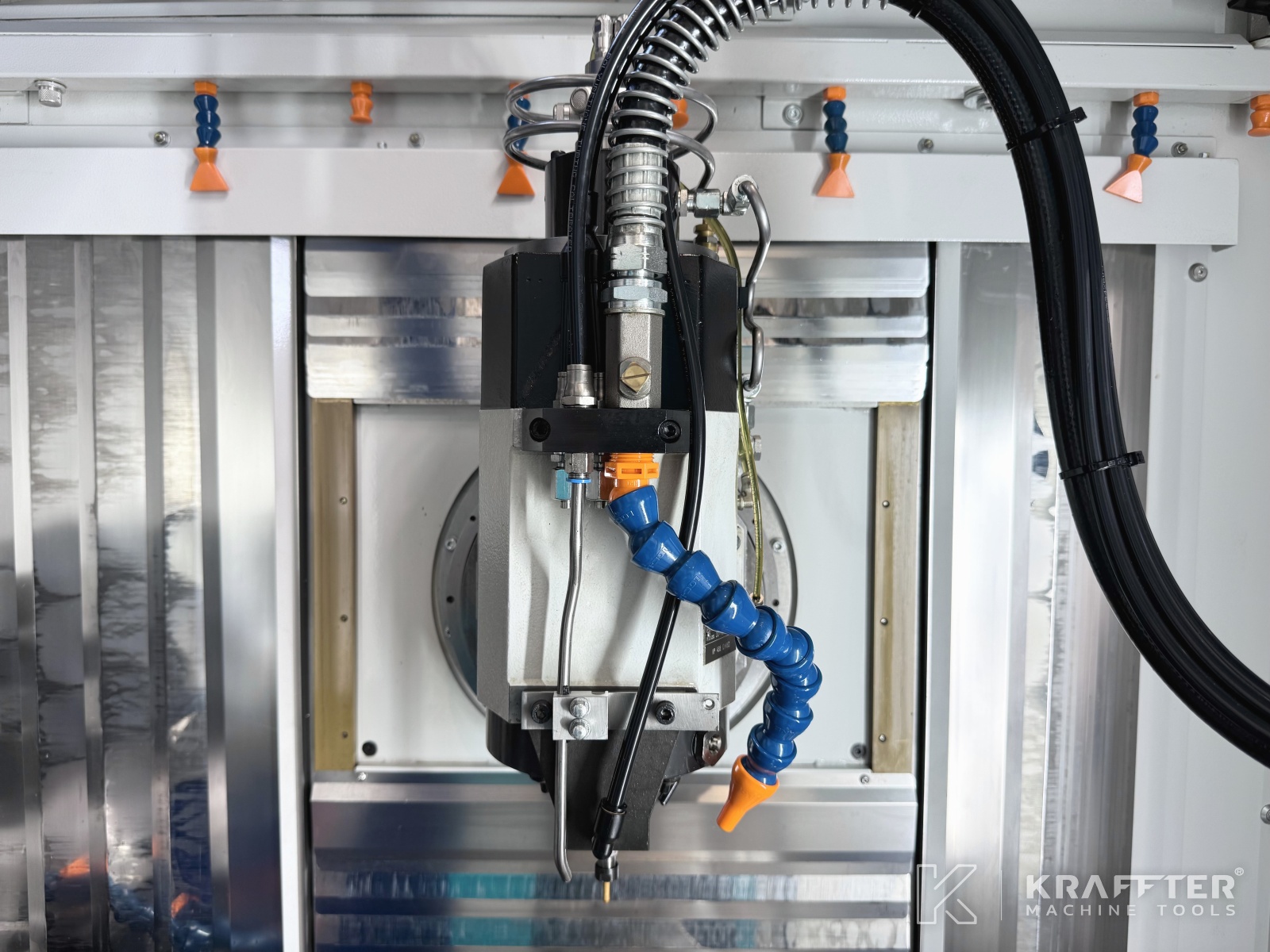

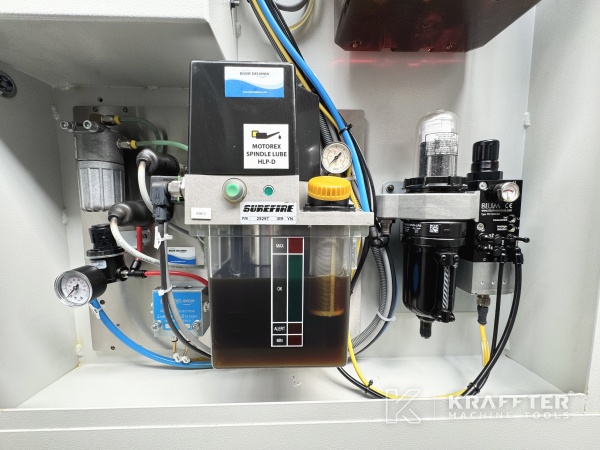

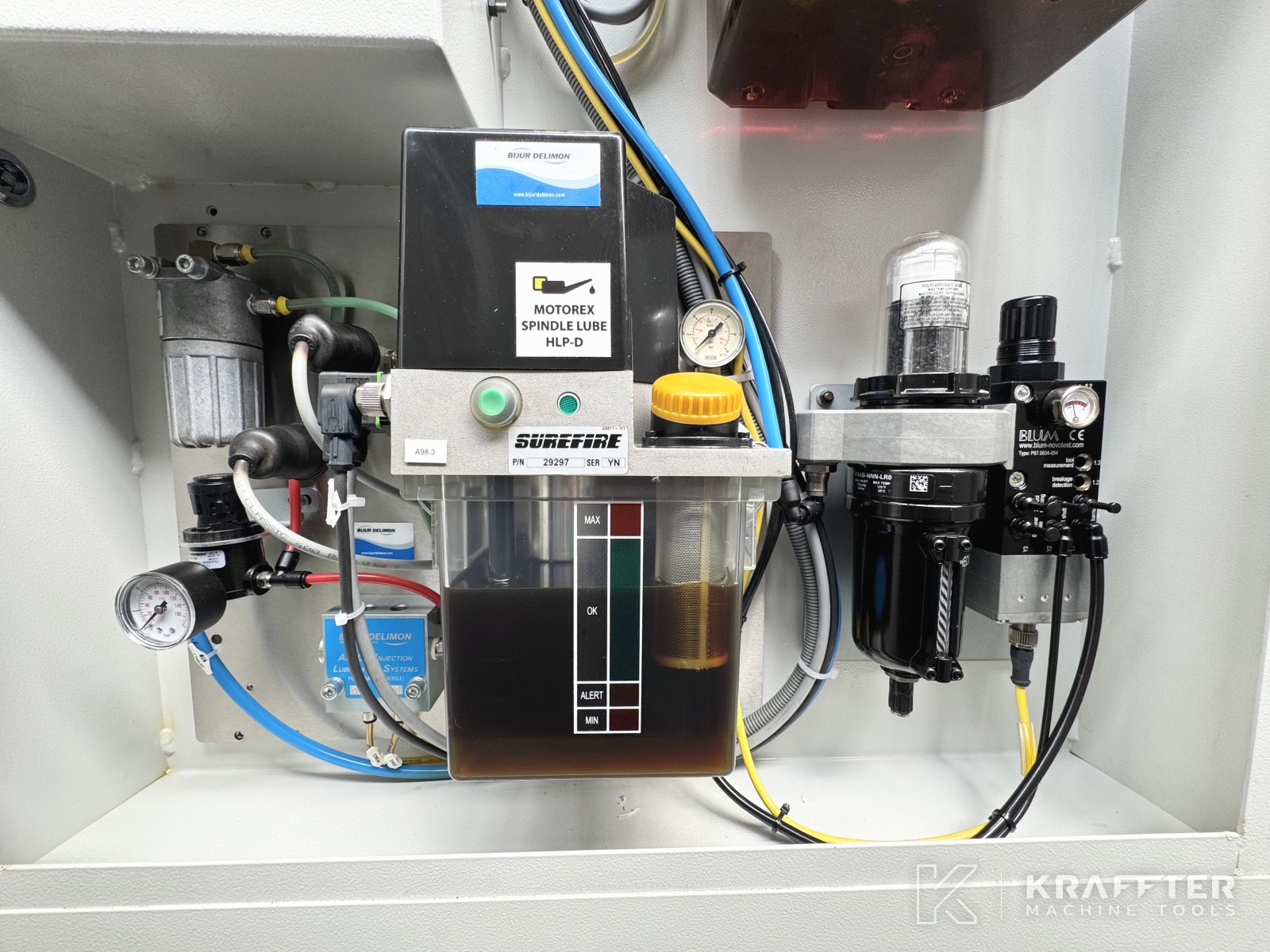

- x1 42,000 rpm spindle with air/oil lubrication

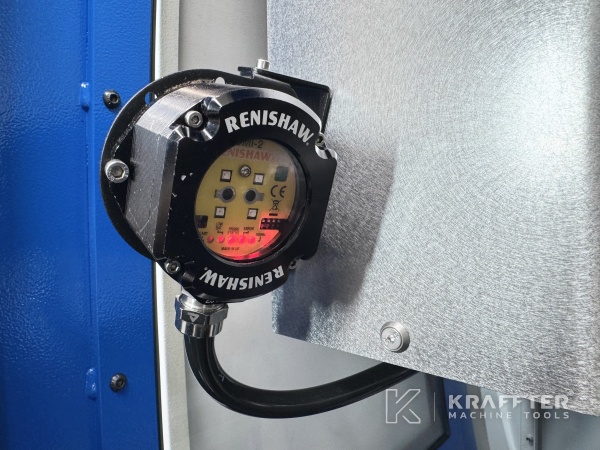

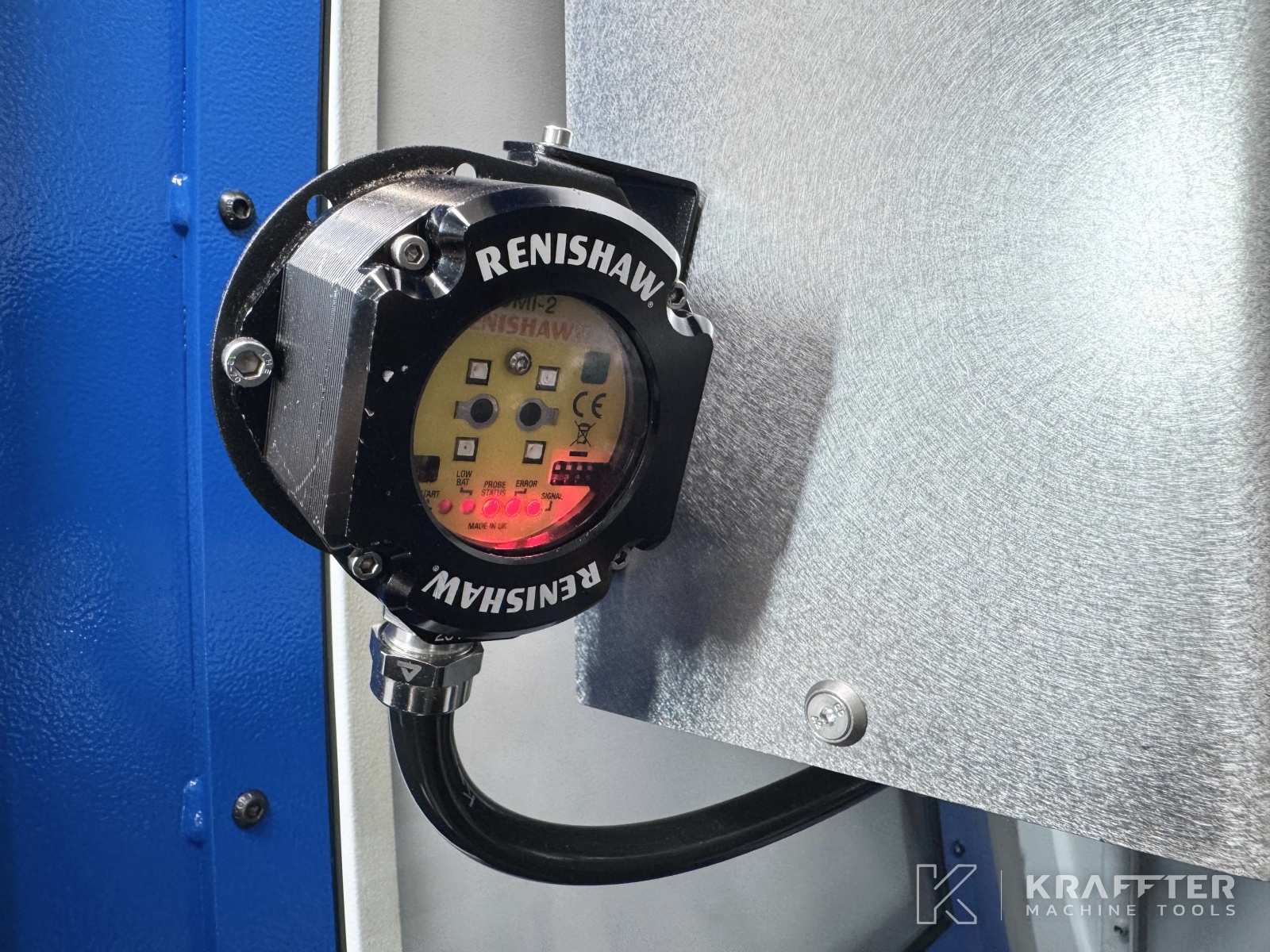

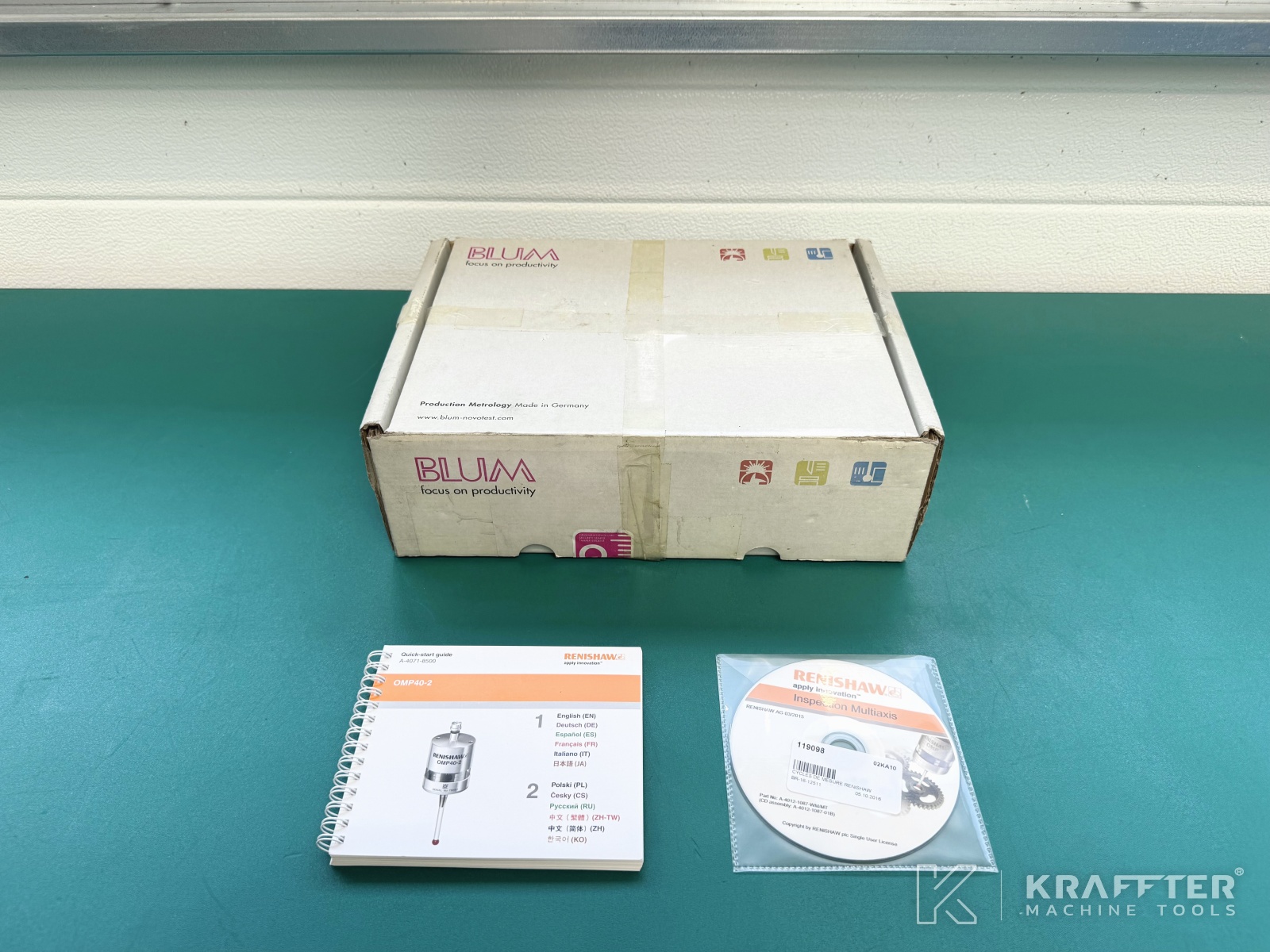

- x1 RENISHAW OMP40-2 part probe

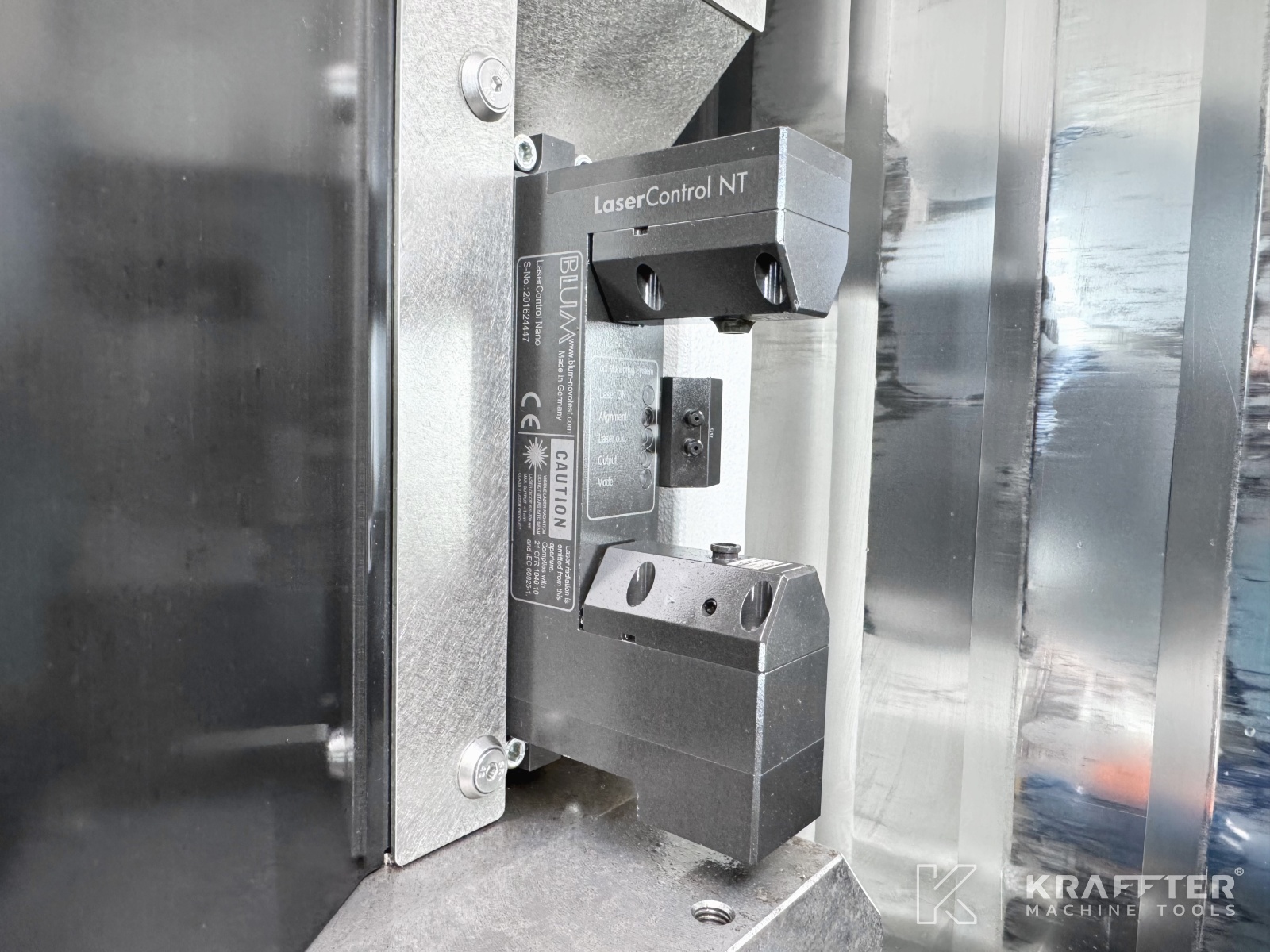

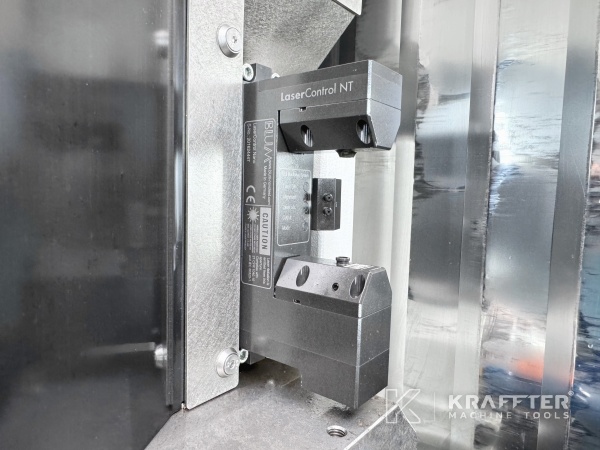

- x1 BLUM LaserControl NT laser measuring system for tool setting and tool monitoring

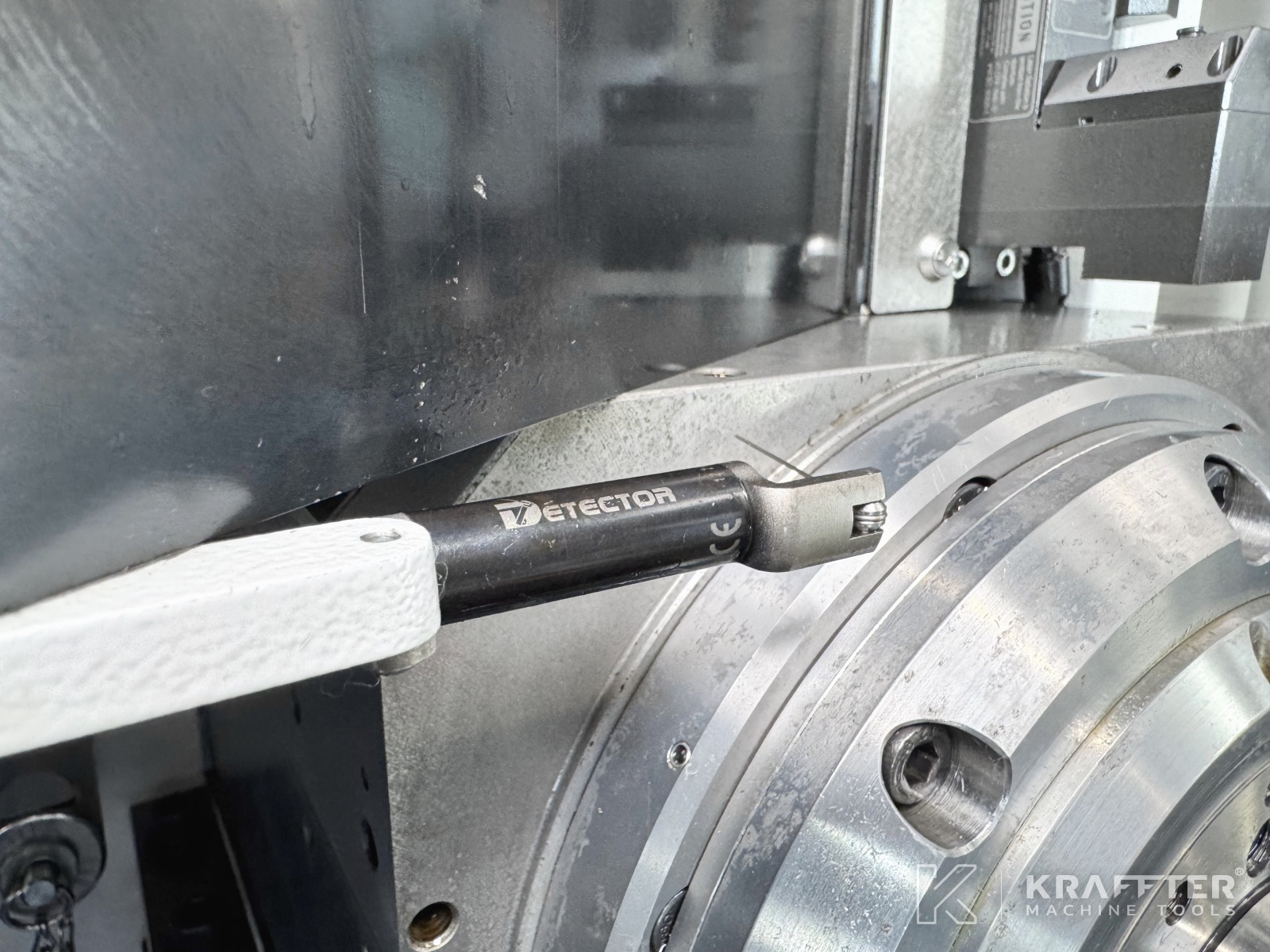

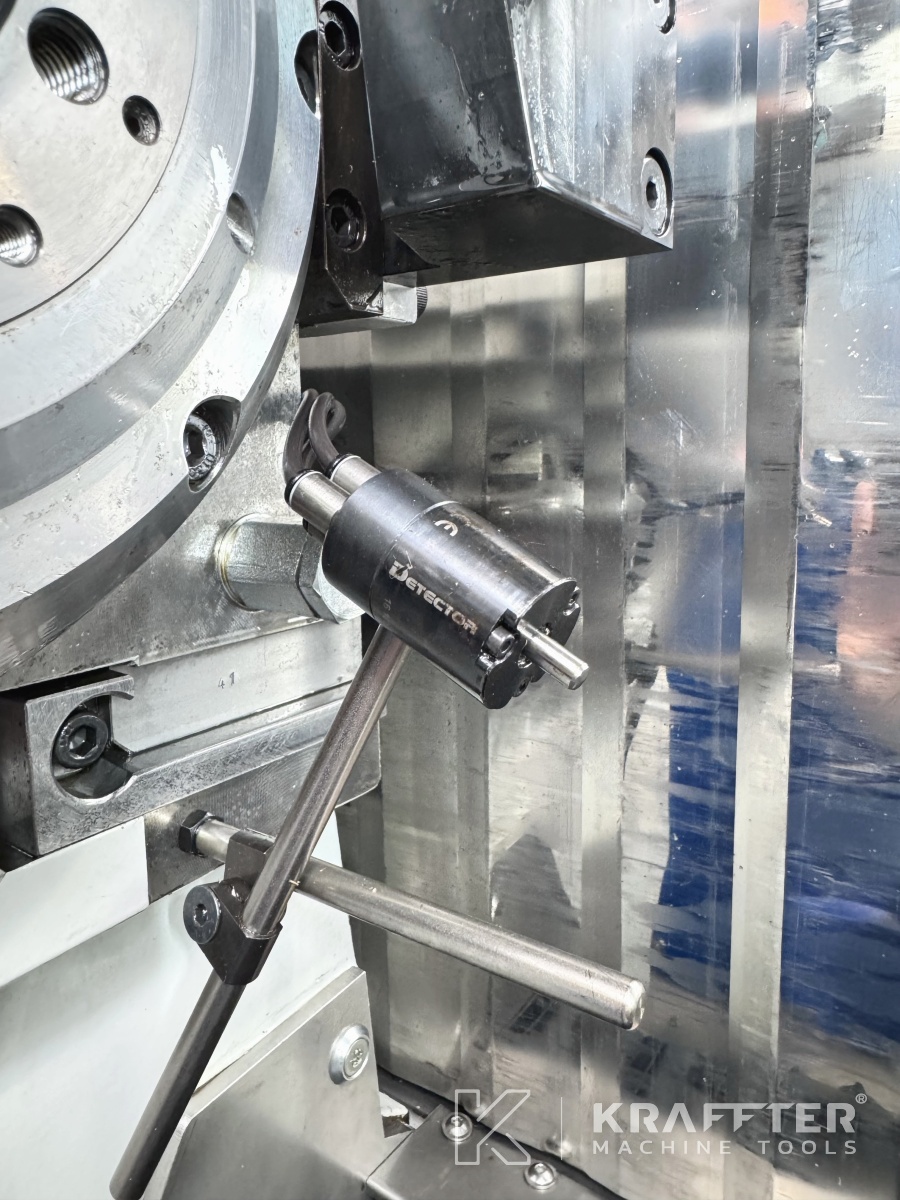

- x1 DETECTOR FRANCE type 202 tool breakage detection device

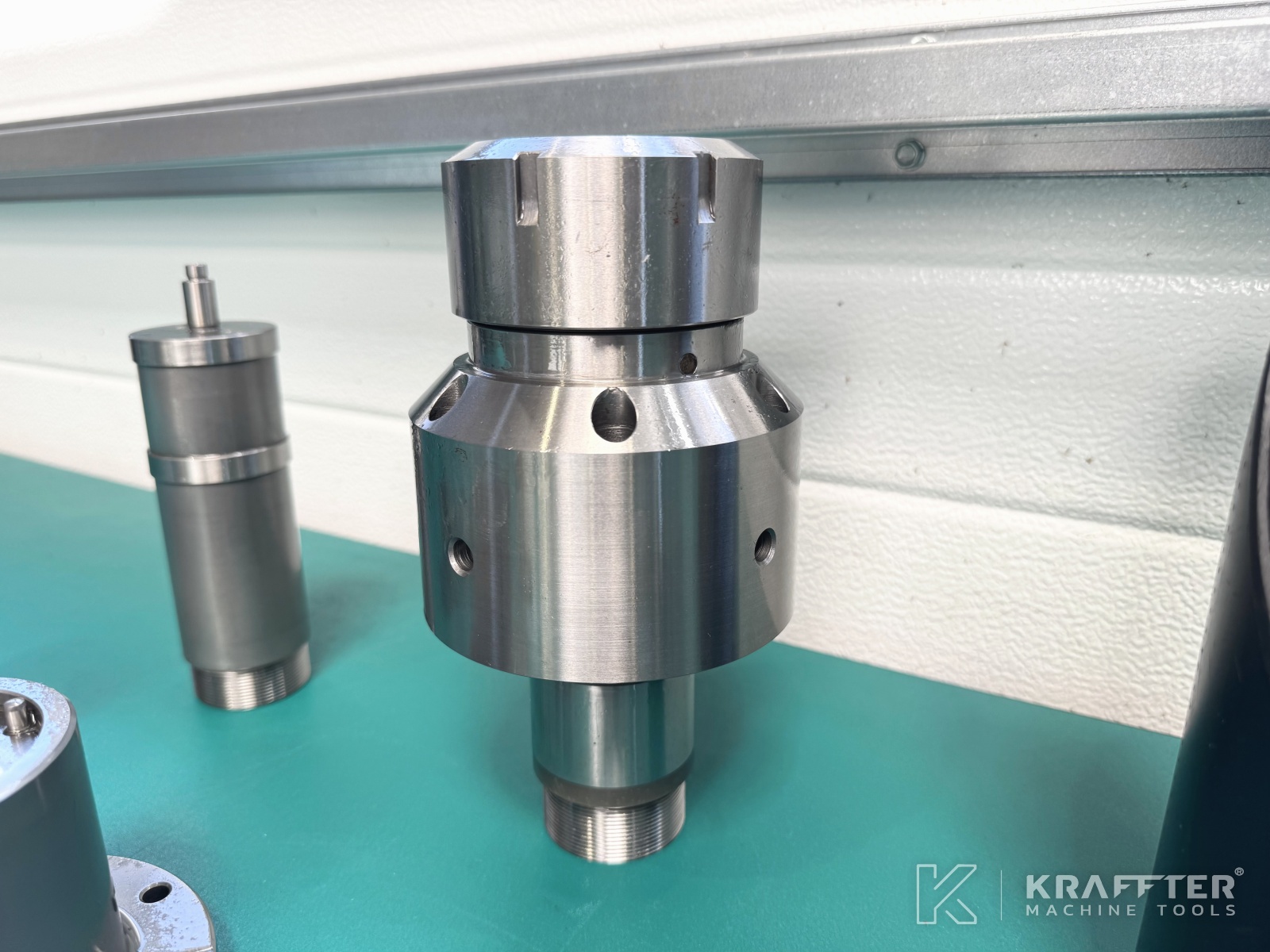

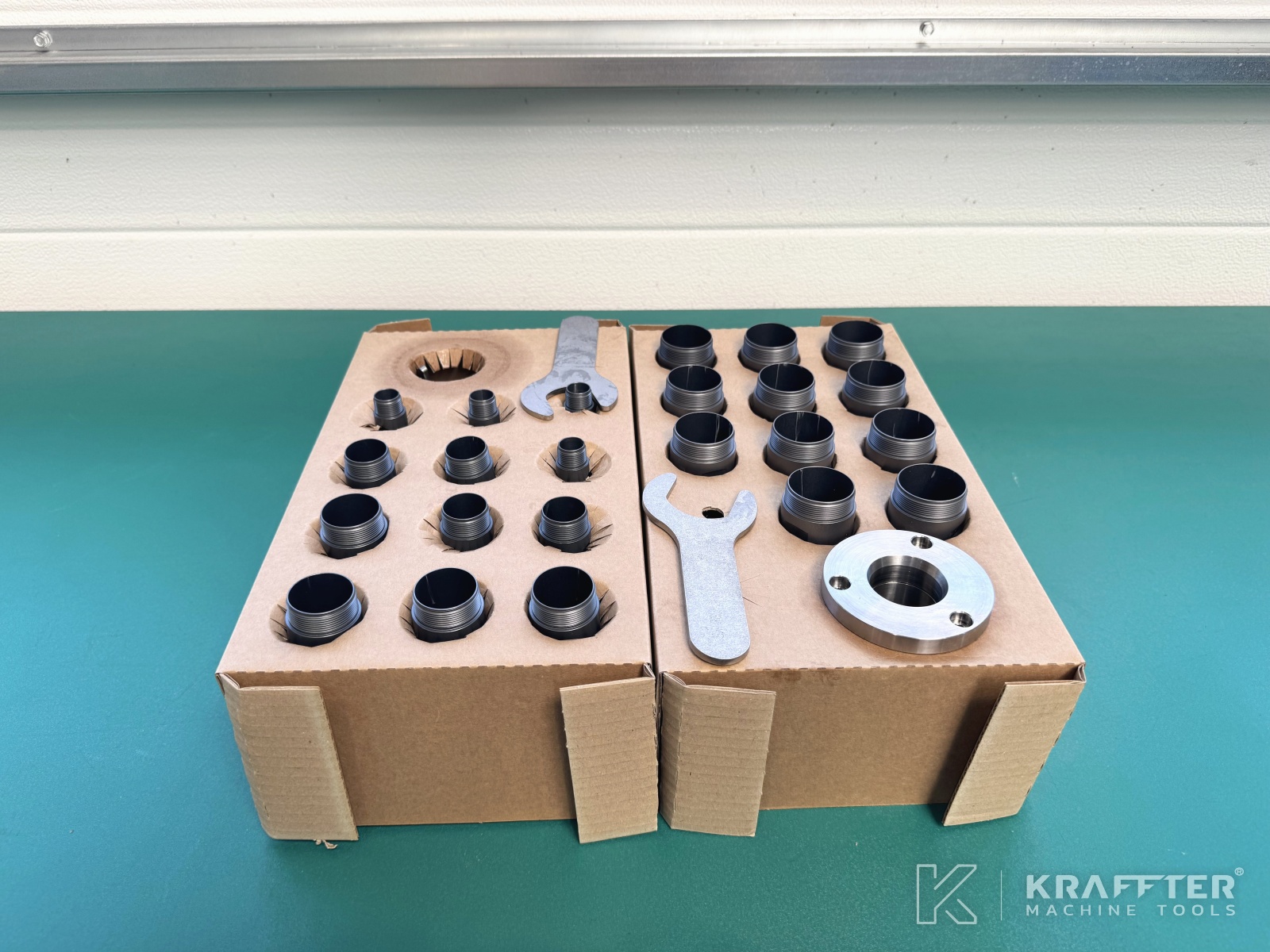

- x1 A2-4" collet chuck

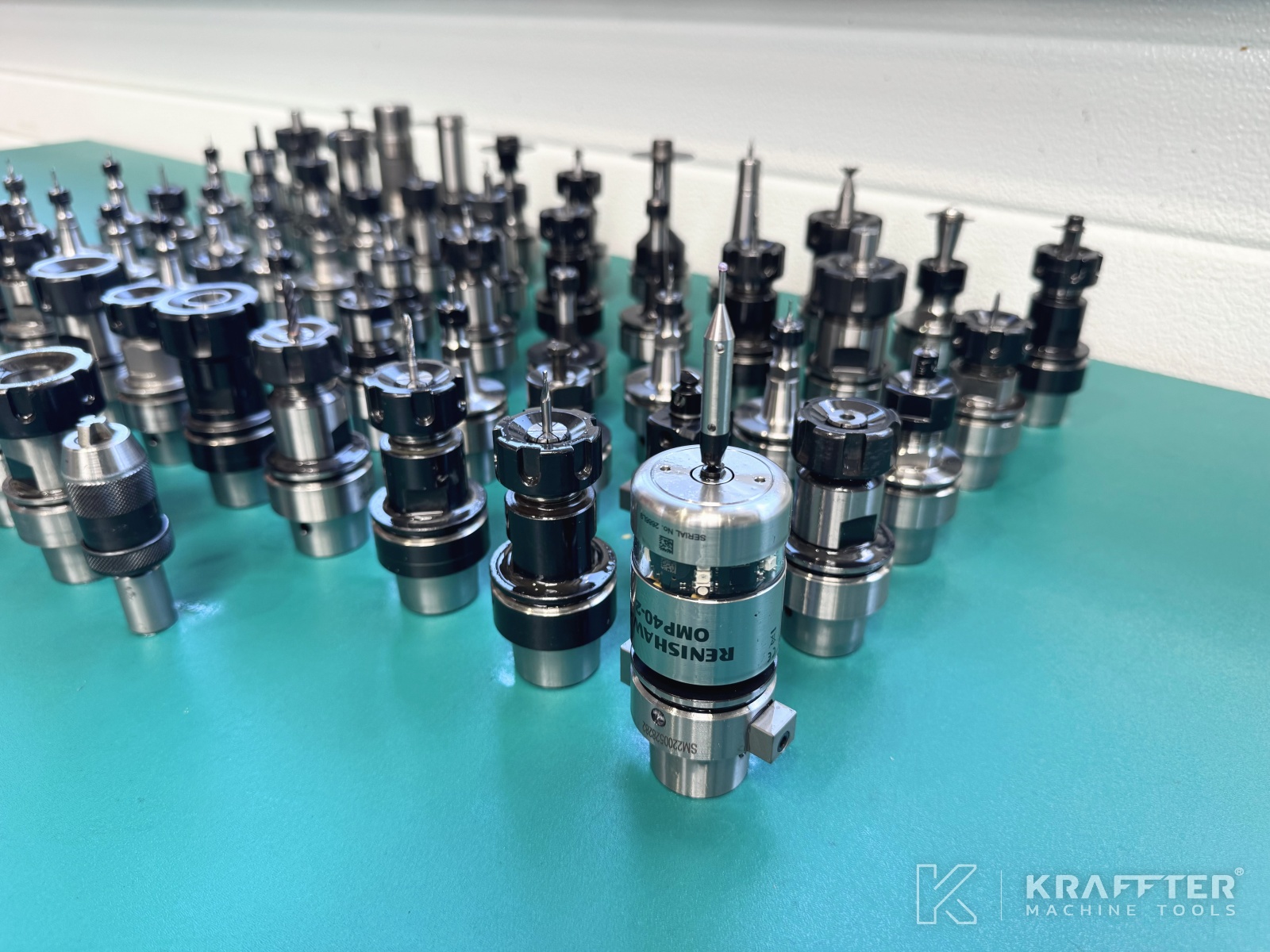

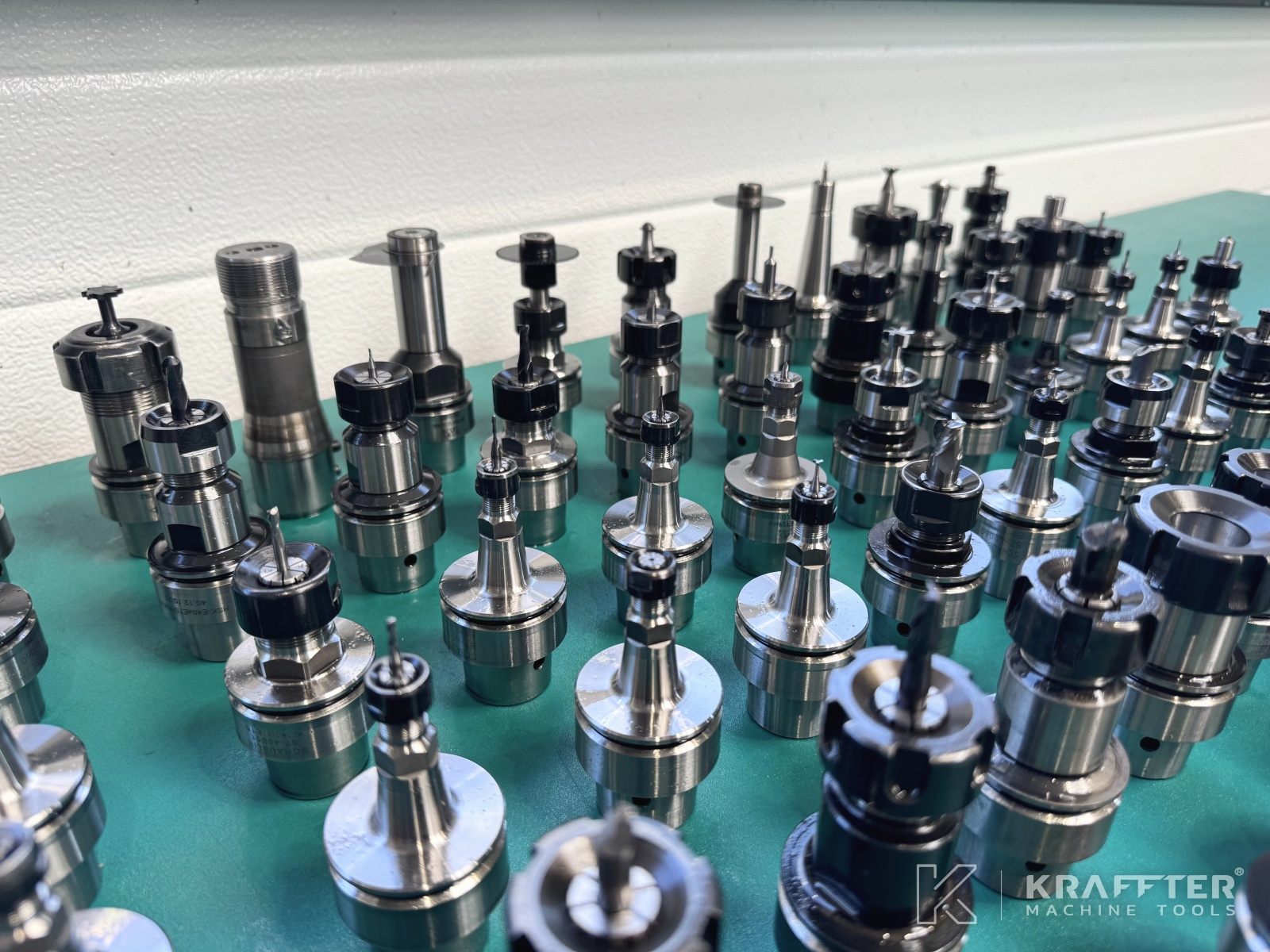

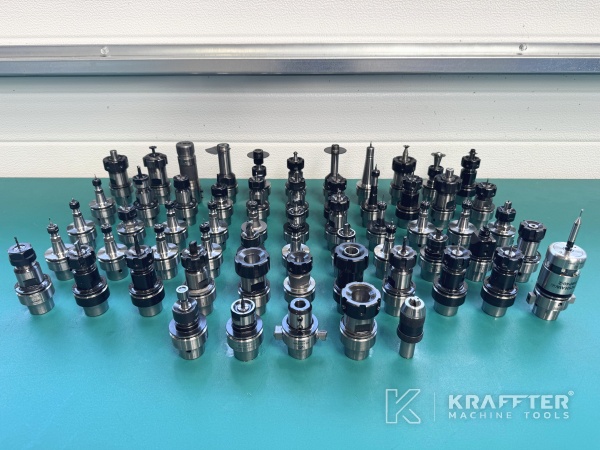

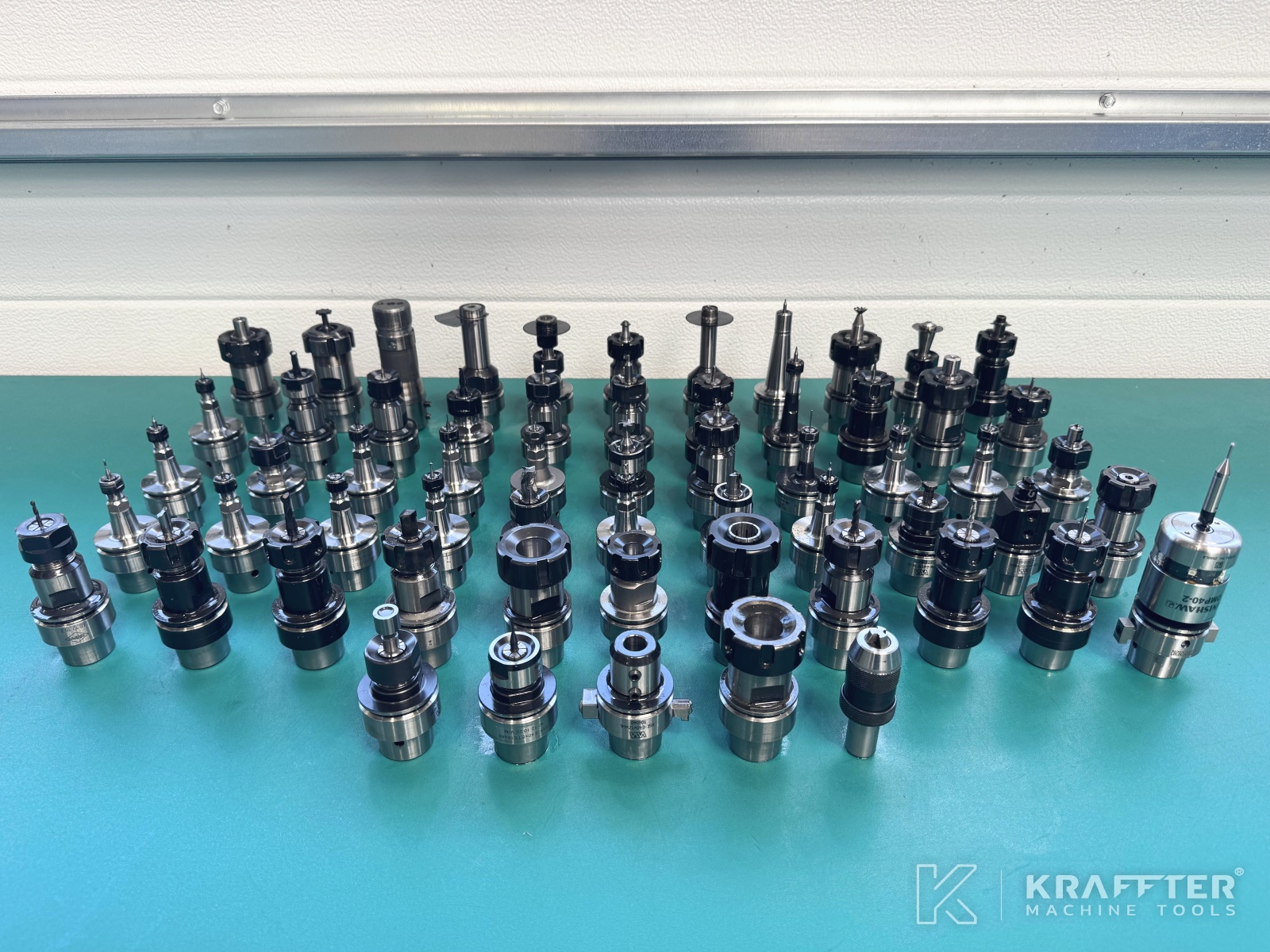

- x58 HSK-E40 tool holders
- x1 Self-tightening drill chuck
- x1 set of technical manuals
- x1 parameter backup system

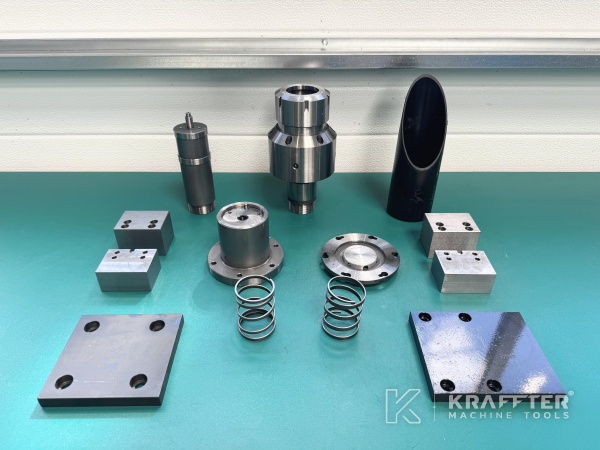

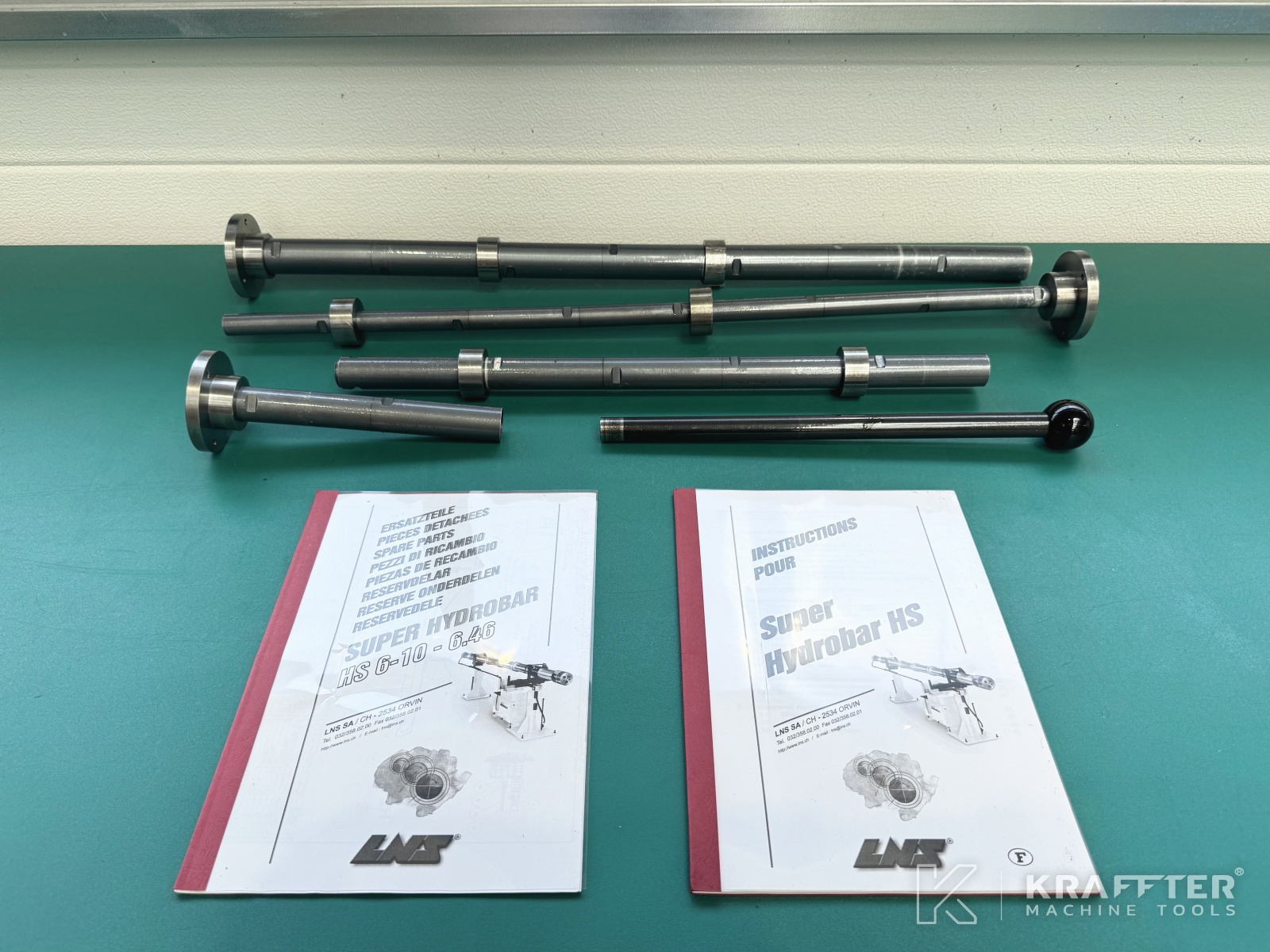

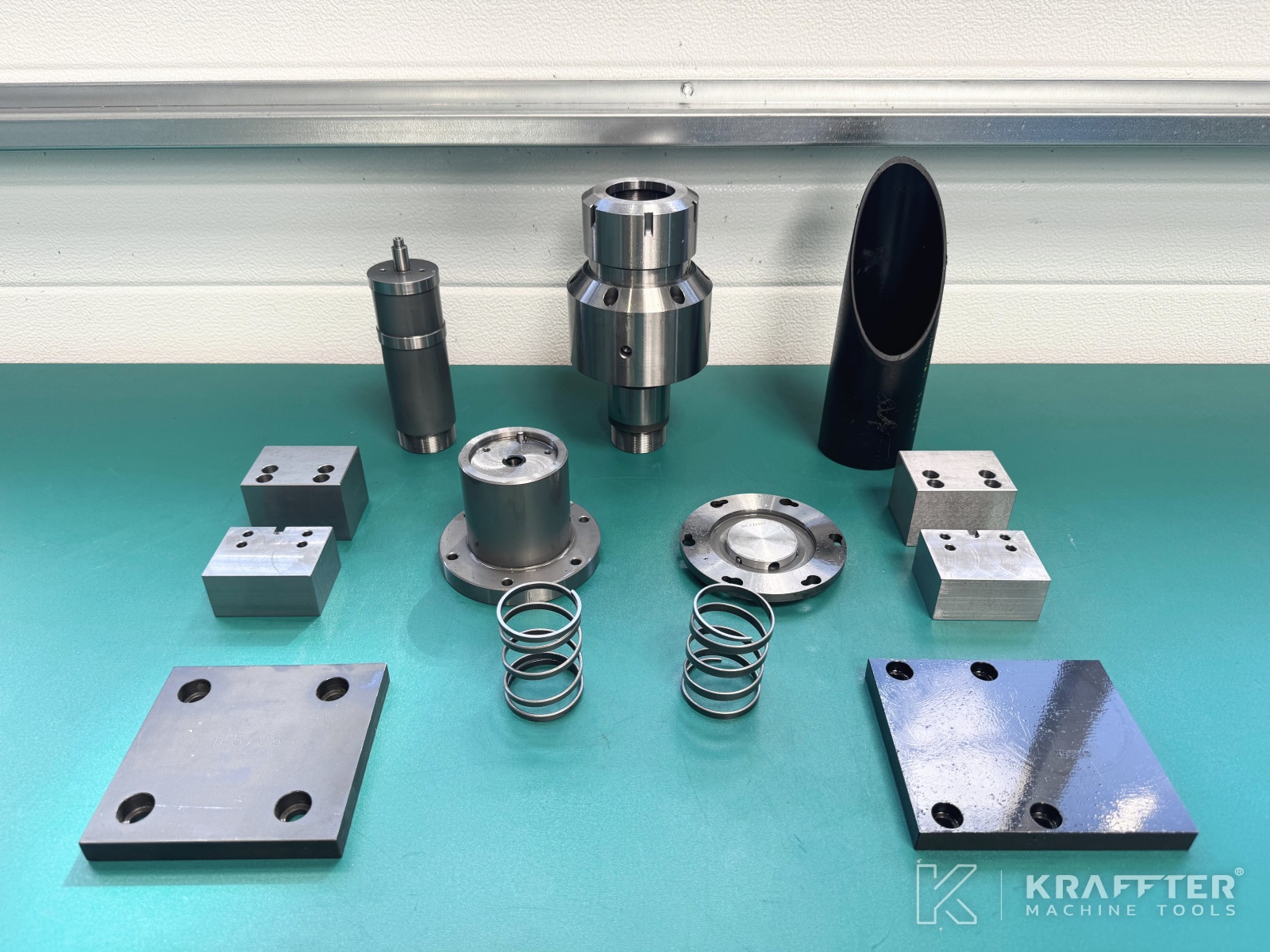

- Various equipment for LNS Super Hydrobar bar feeder
* Connection to an existing cooling water circuit is required.
