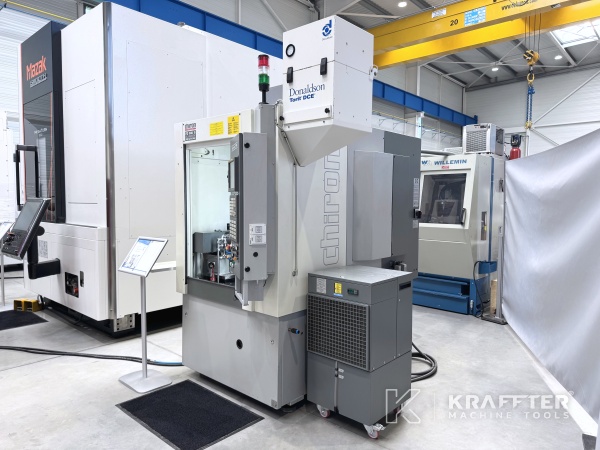

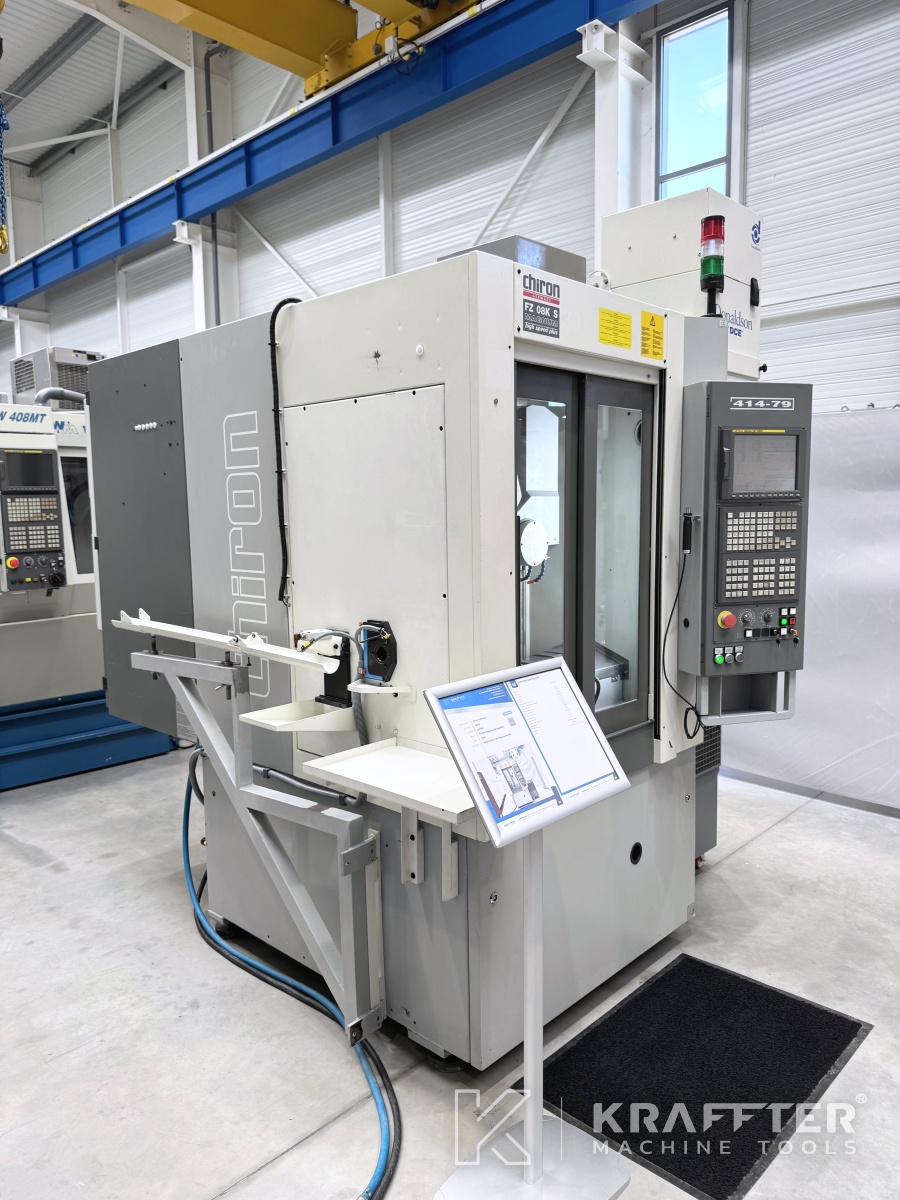

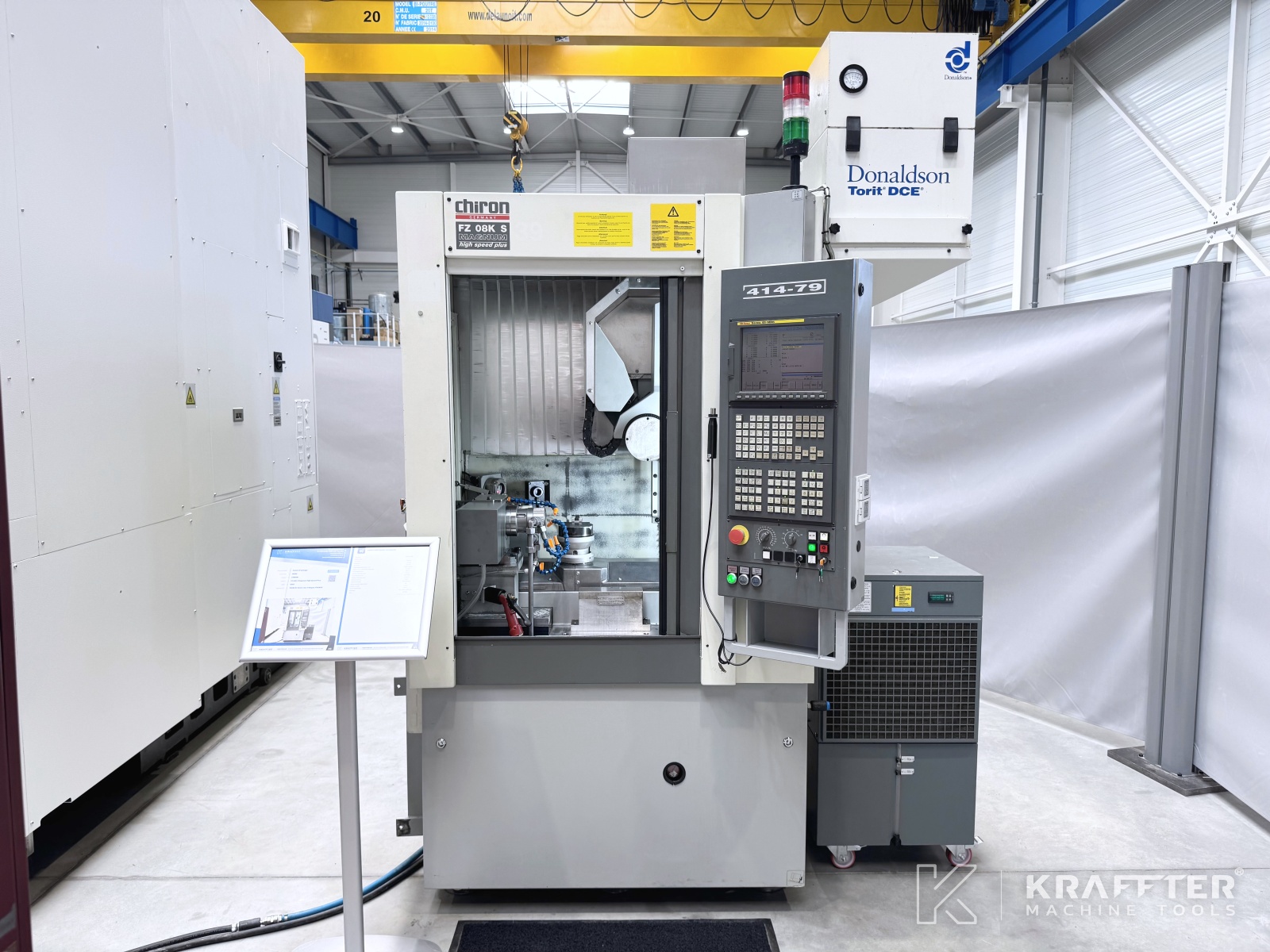

Maschinentyp: Bearbeitungszentrum

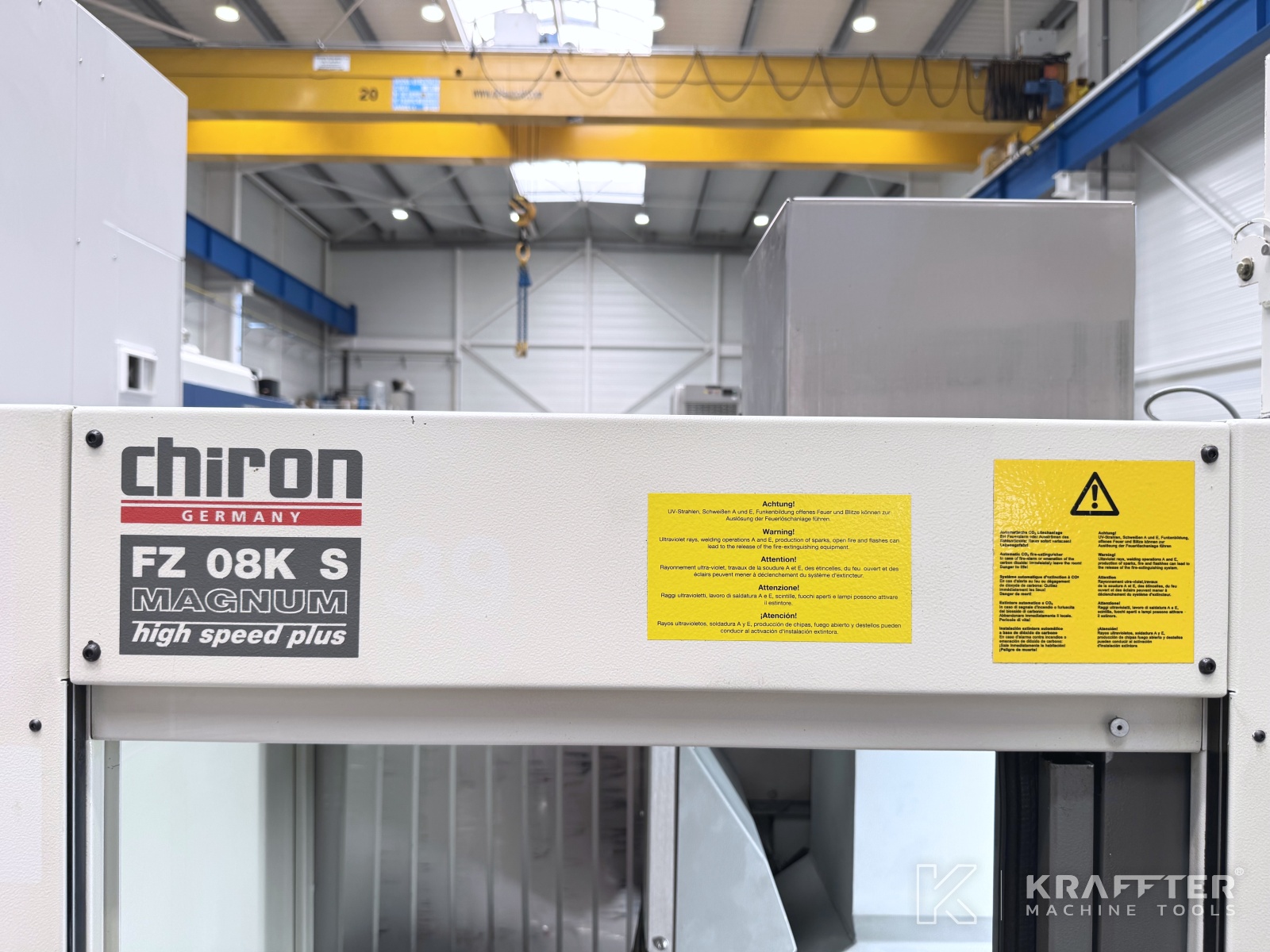

Marke : CHIRON
N° de stock: 90153
Modell : FZ 08K S Magnum High Speed Plus
Jahr : 2007
Standort : 73240 St-Genix-les-Villages, FRANCE
Datenblatt herunterladen
Bitte warten Sie einen Moment!Angebot anfordern
Technische Daten

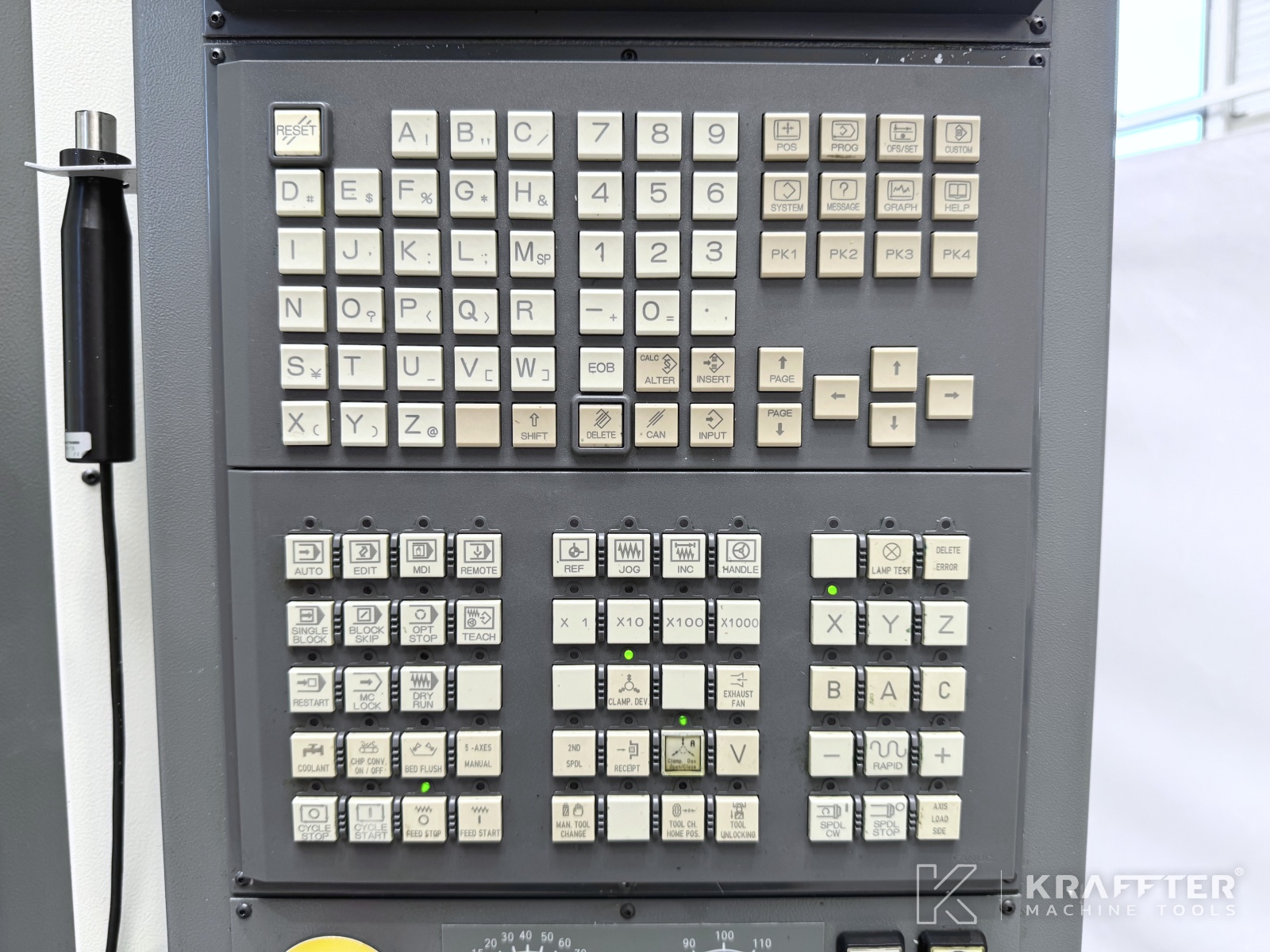

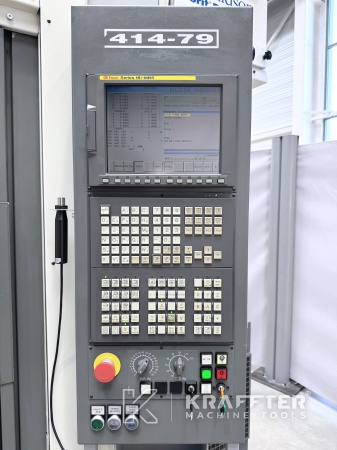

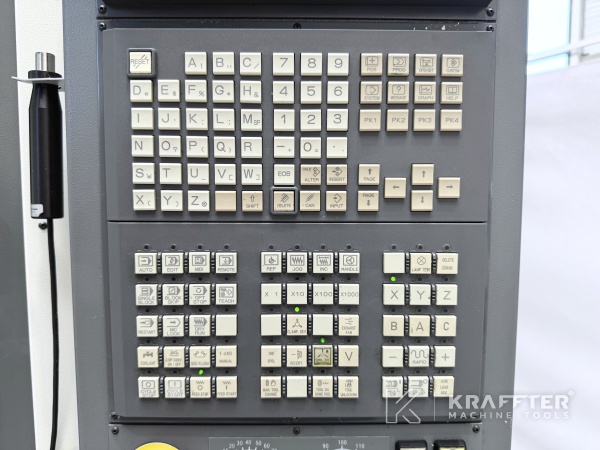

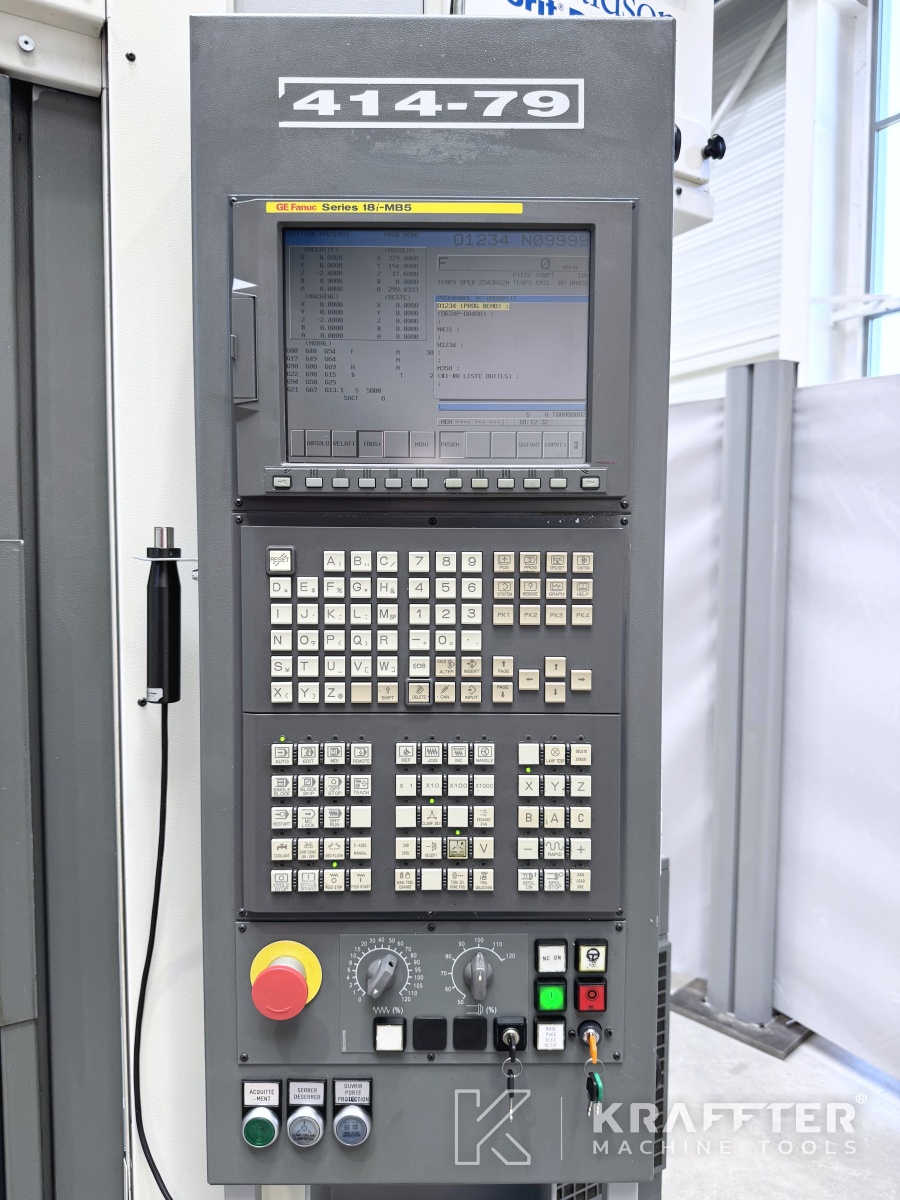

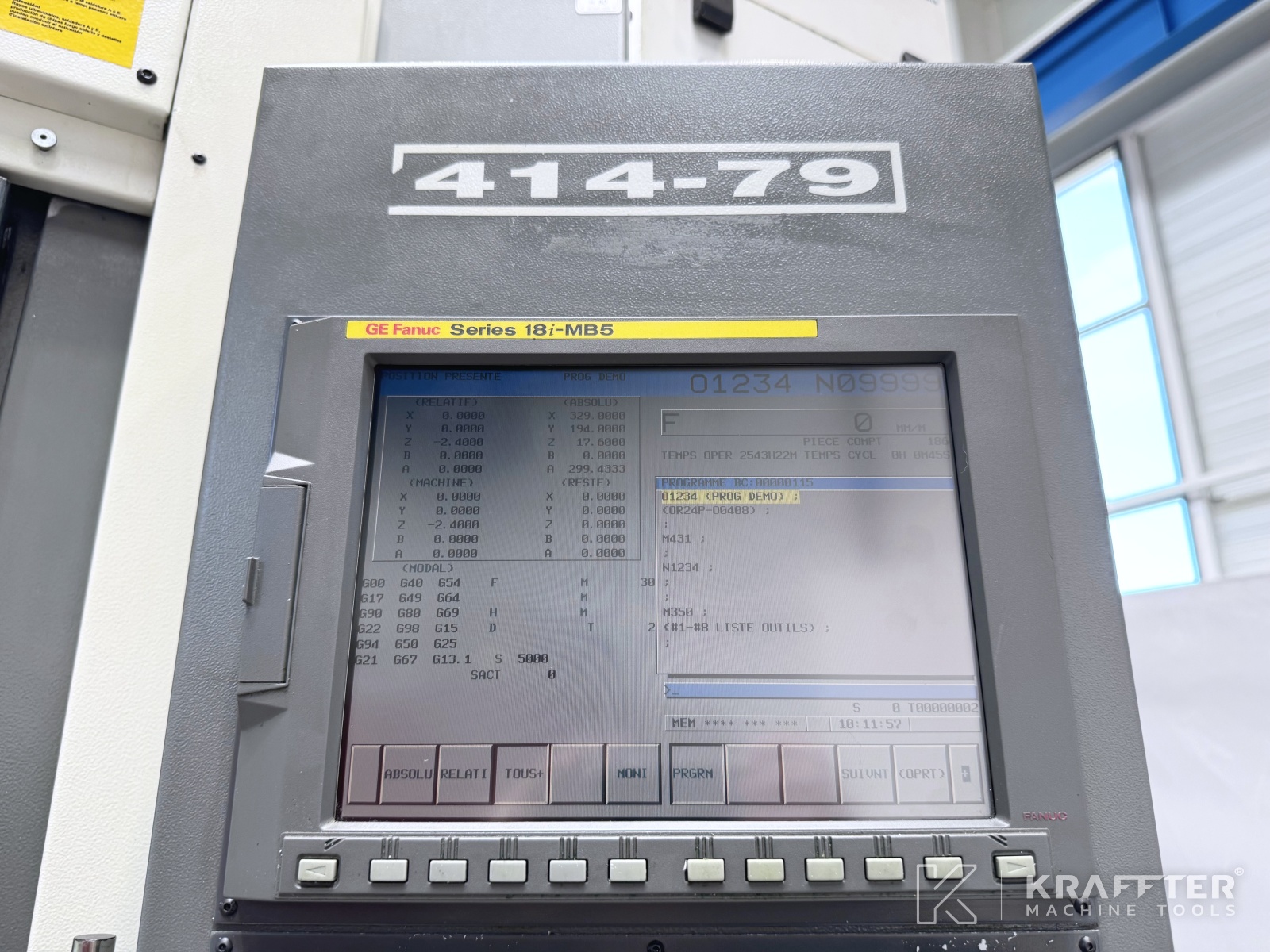

CN-Typ
FANUC 18i-MB5
Anzahl Achsen
7
Verfahrweg X-Achse
450 [mm]
Verfahrweg Y-Achse
270 [mm]
Verfahrweg Z-Achse
310 [mm]
Eilganggeschwindigkeit X, Y und Z
75000 [mm/min]
Max. Stangendurchmesser an Drehspindel
32 [mm]
Winkelhub A-Achse
360 [°]
Indexierungsgenauigkeit A-Achse
0.001 [°]
Winkelhub B-Achse
-20° / +115 [°]
Indexierungsgenauigkeit B-Achse
0.001 [°]

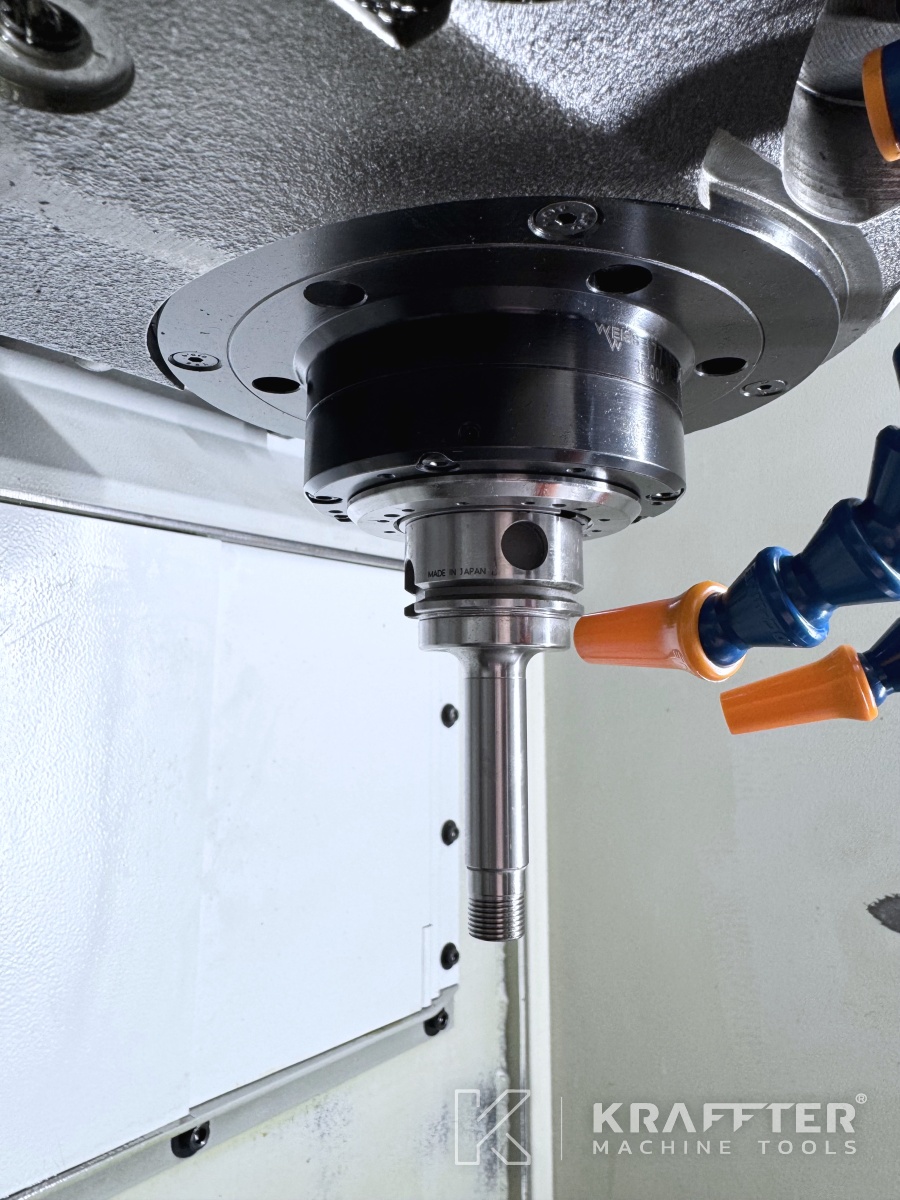

Spindelaufnahme
HSK40
Max. Spindeldrehzahl
30000 [U/min]
Anzahl Werkzeugmagazinpositionen
40
Installierte Leistung
17 [kVA]
Versorgungsspannung
400 [V]
Abmessungen
1500 x 2600 x 2300 [mm]
Gewicht
3400 [kg]
Zusätzliche Informationen
INCLUDED EQUIPMENT:
-

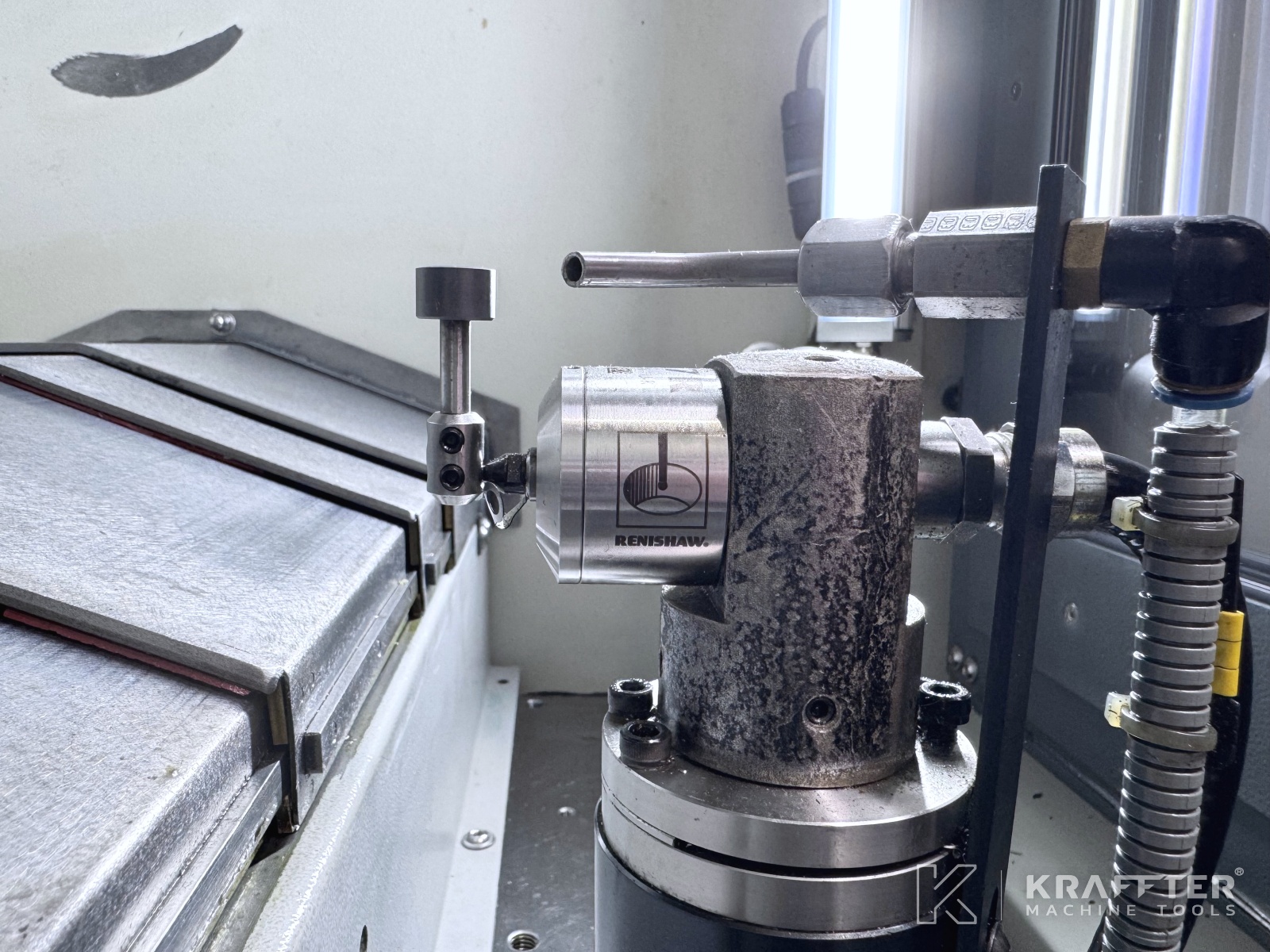

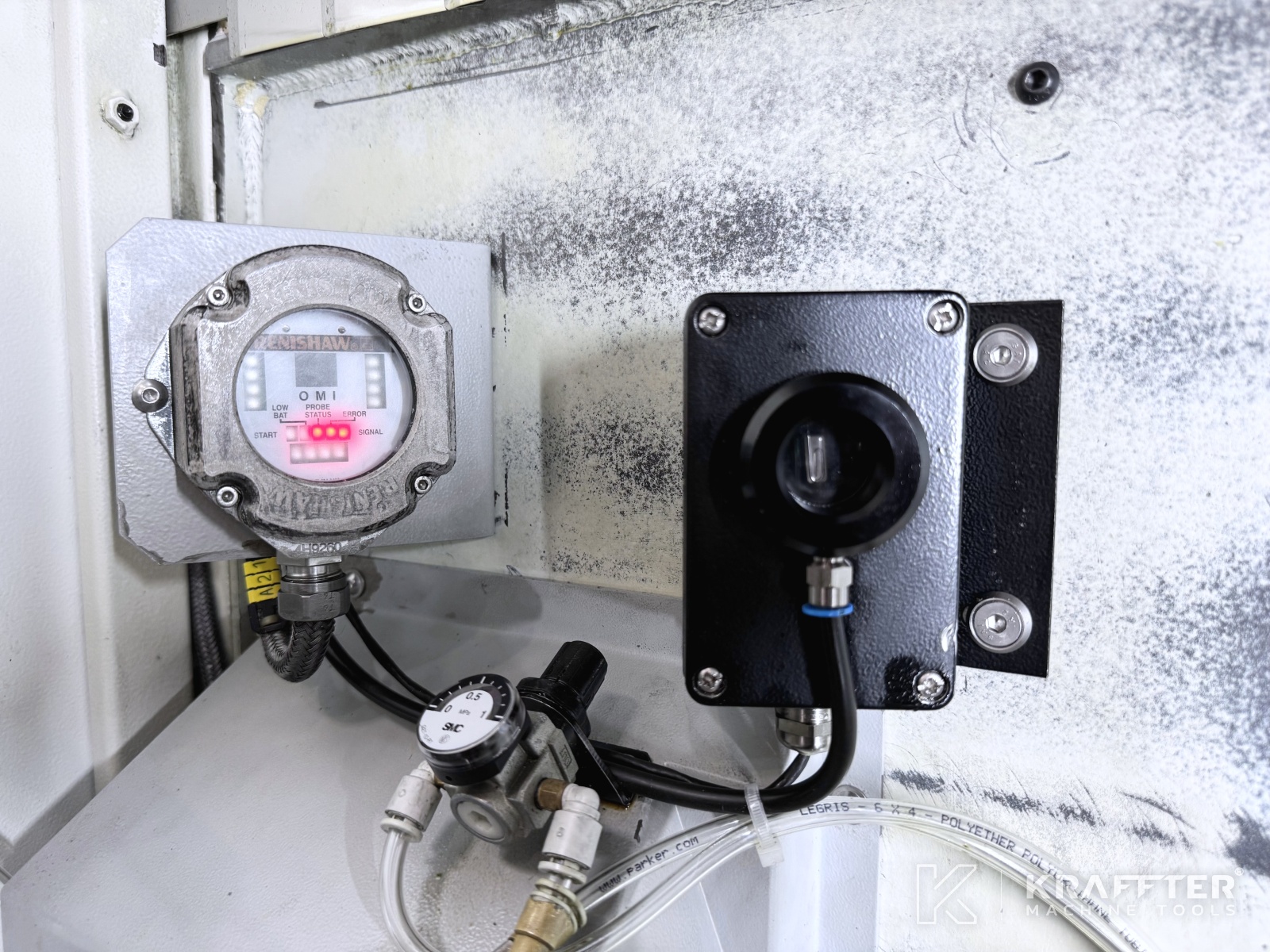

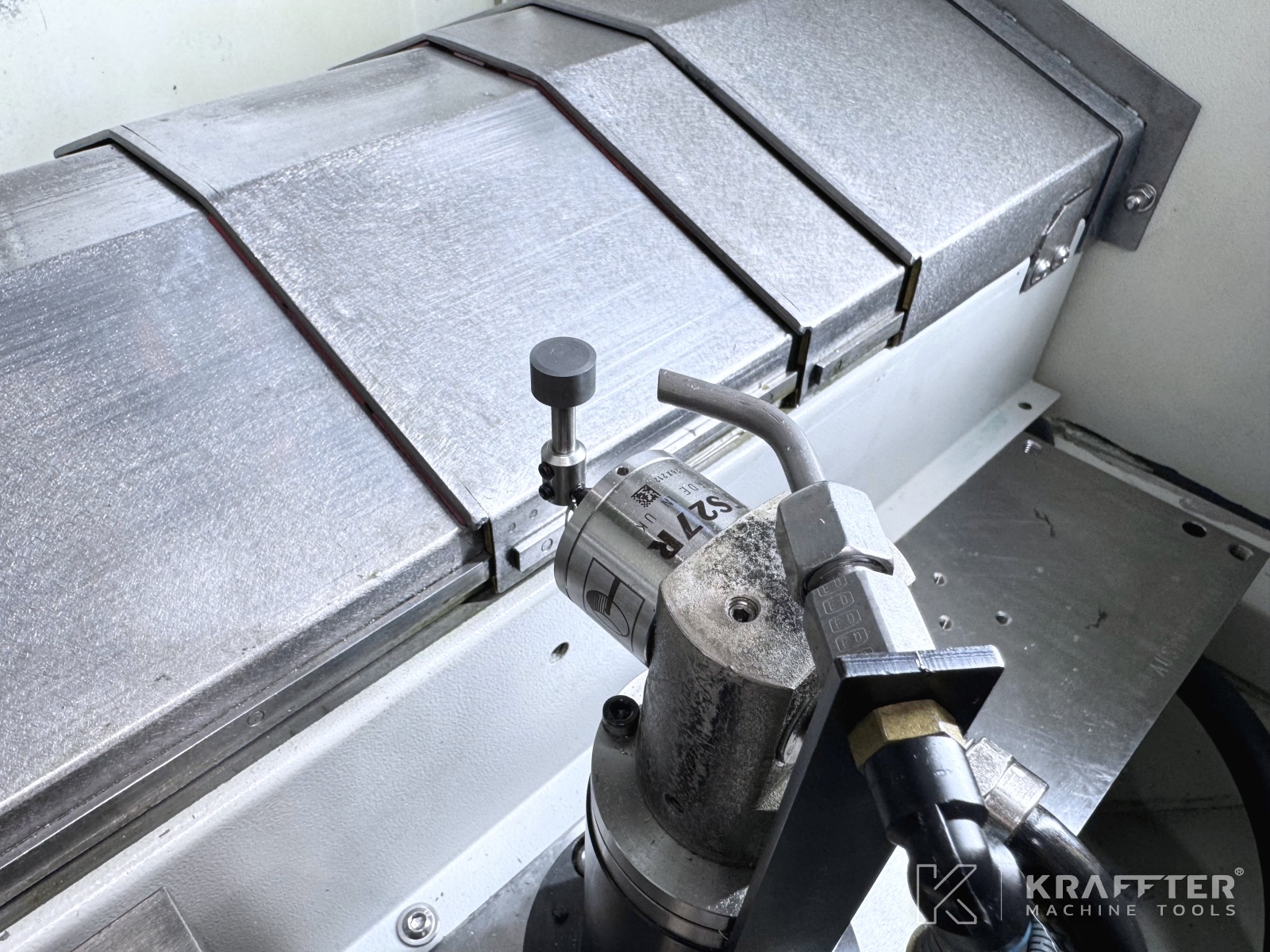

x1 RENISHAW tool probe, type TS27R
-

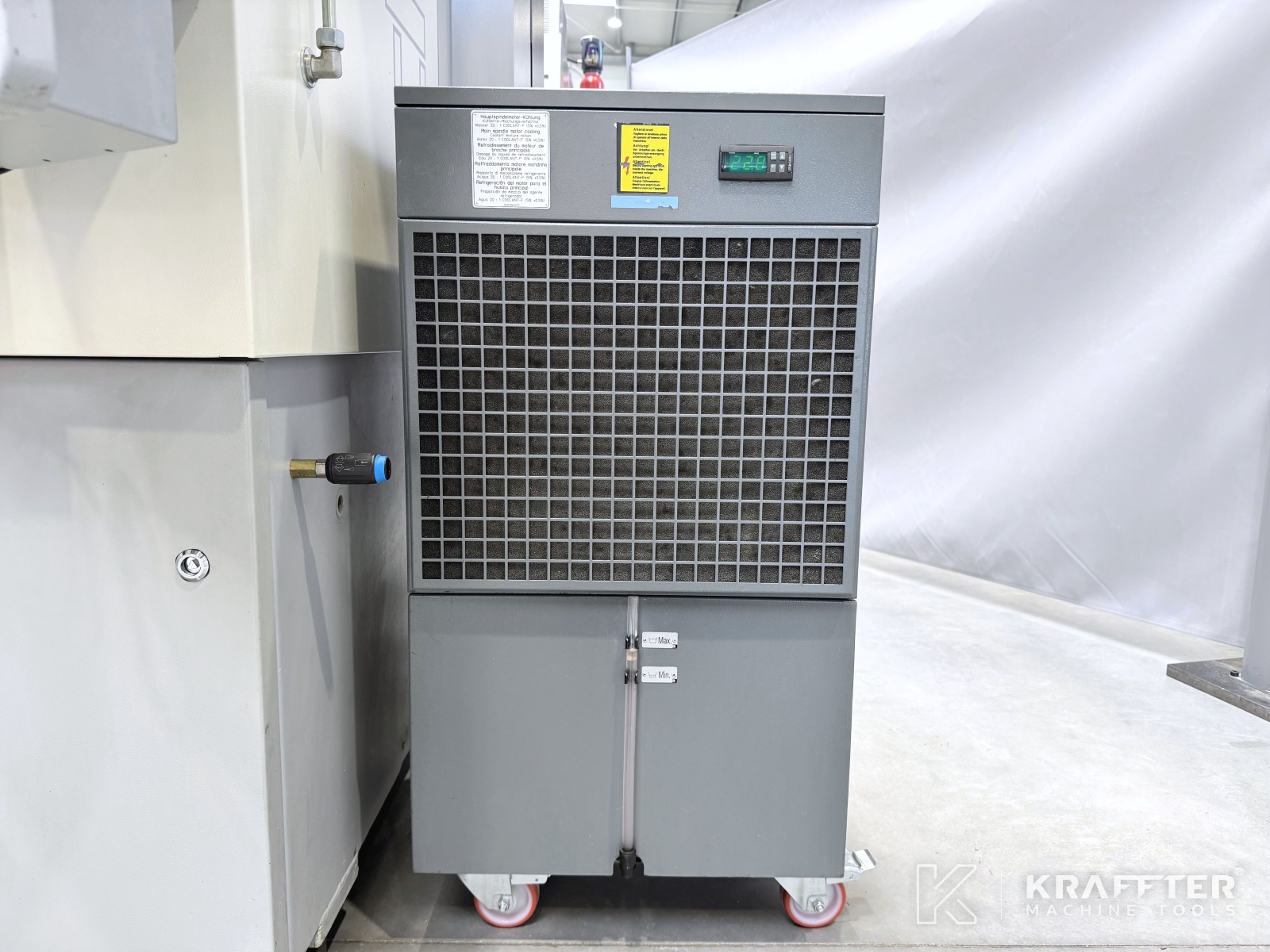

x1 spindle cooling unit
-

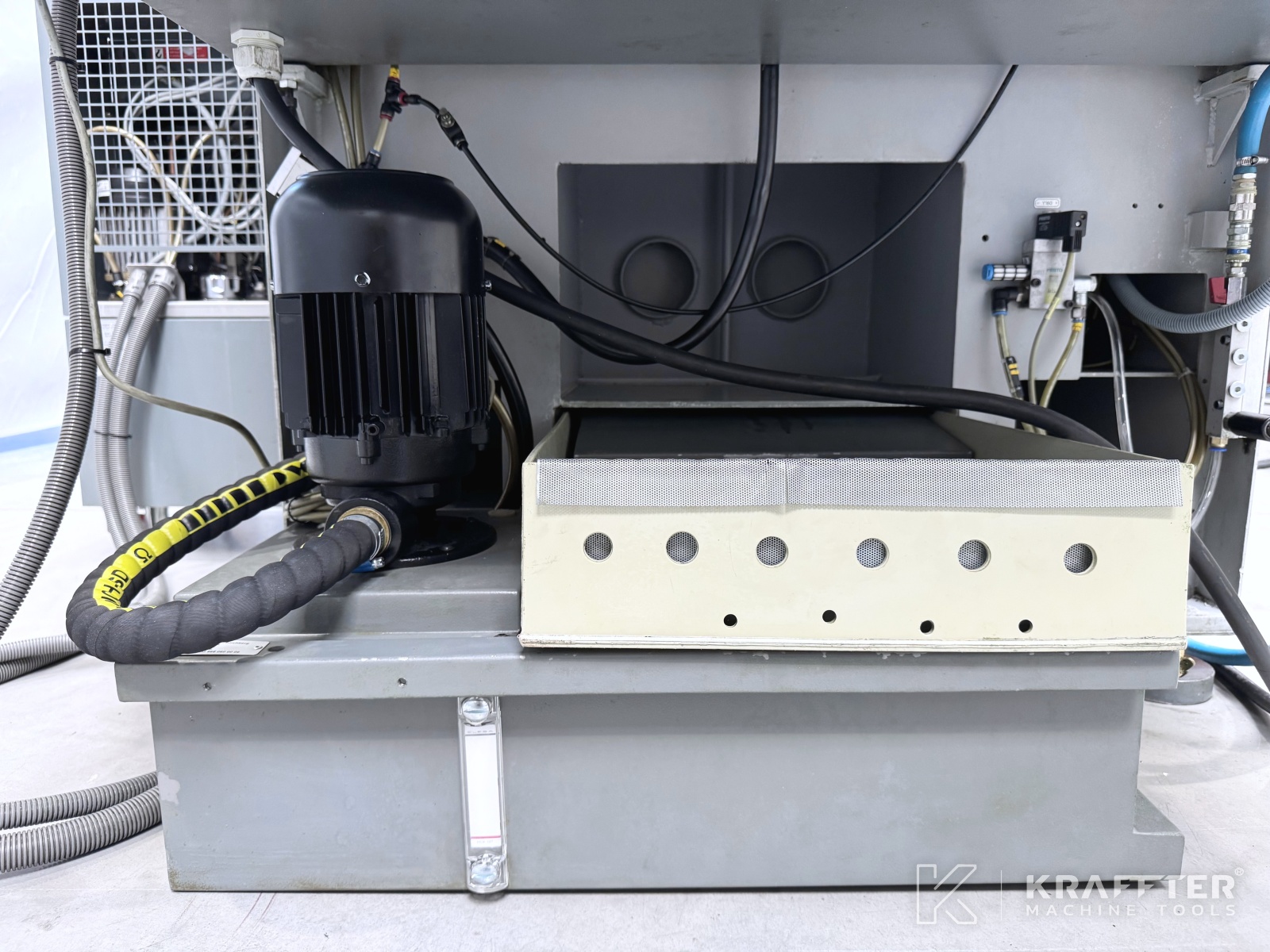

x1 coolant tank
-

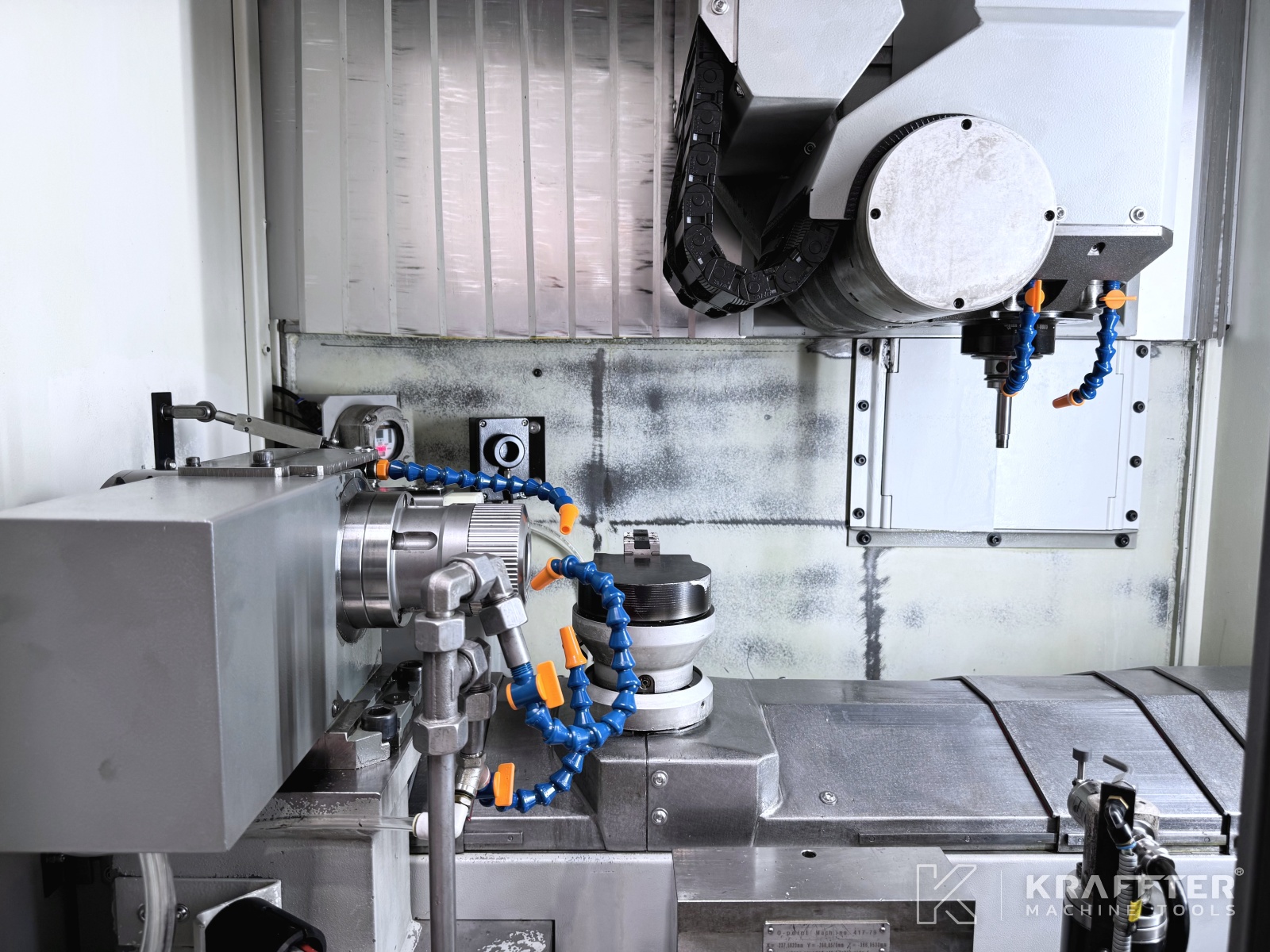

x1 unit for 6th-face machining
-
x1 SCHUNK clamping vice
-

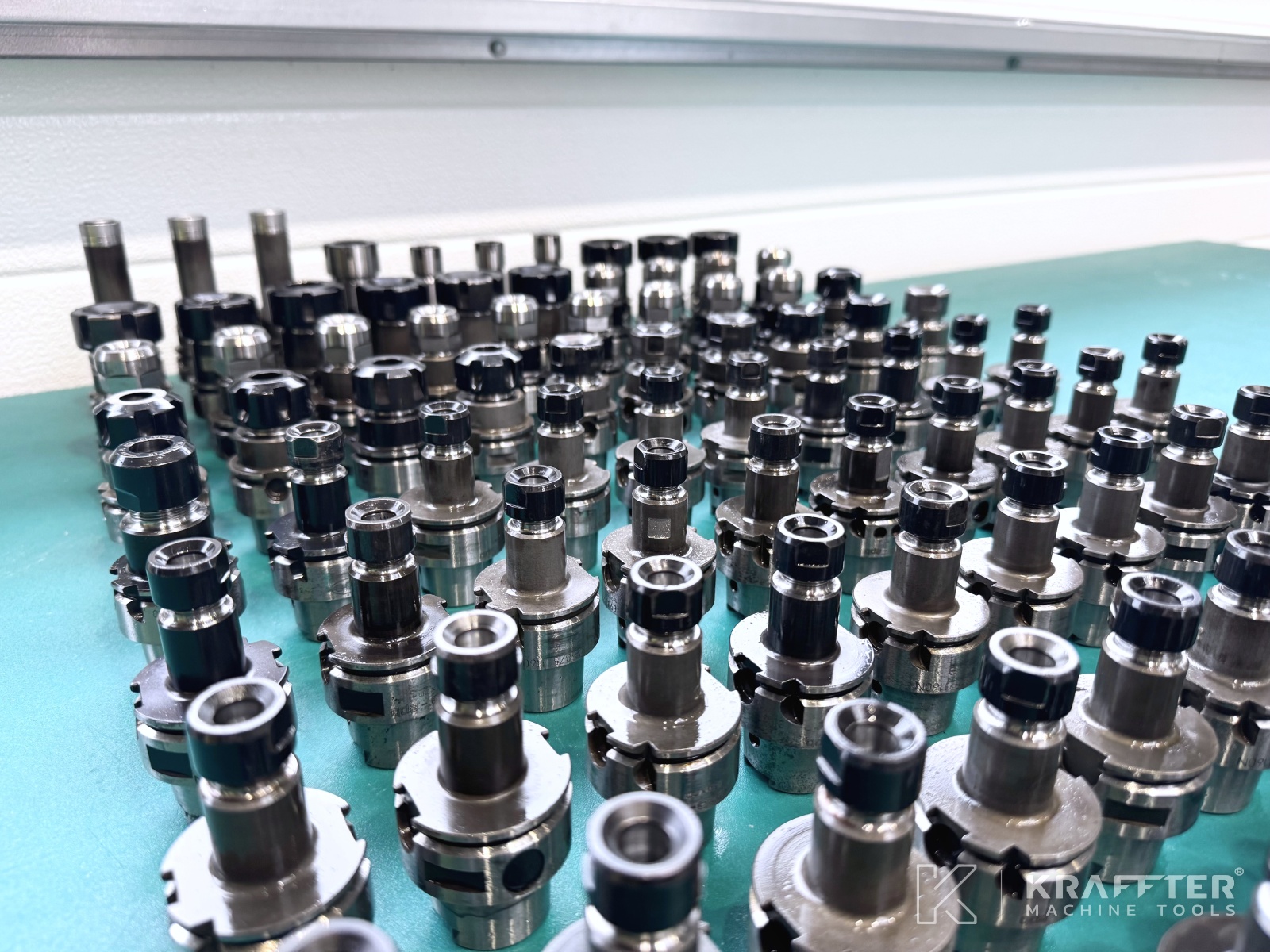

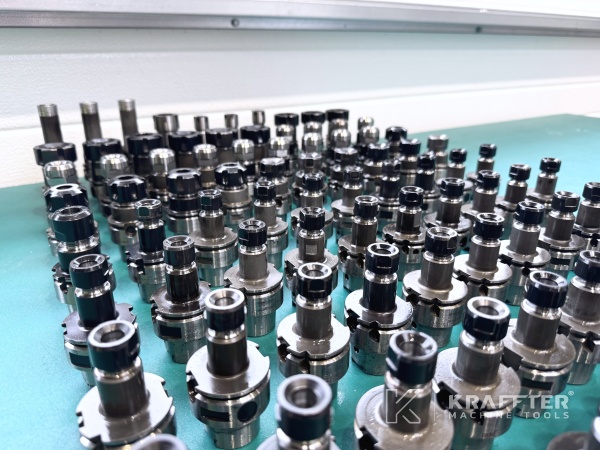

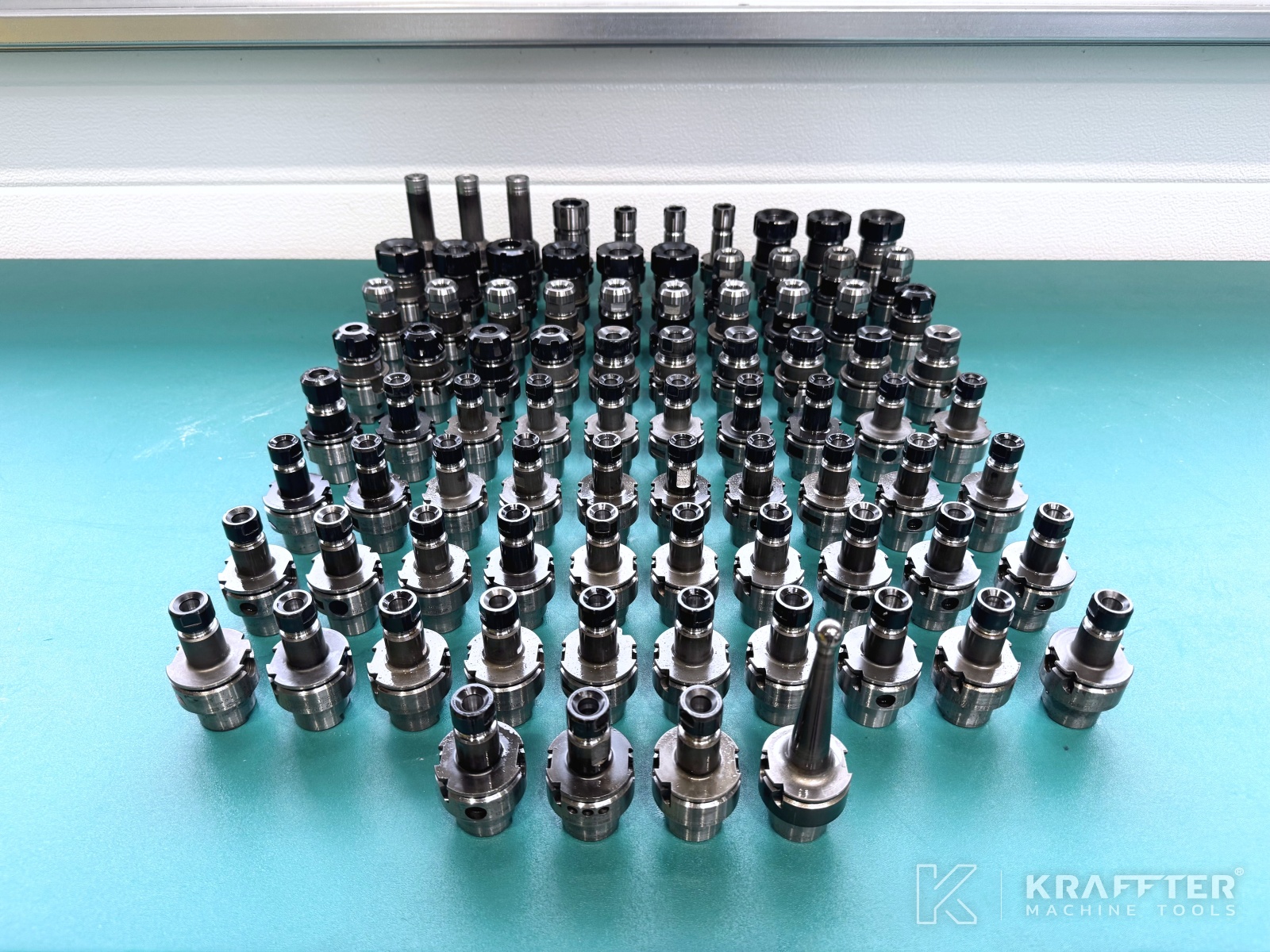

x84 tool holders - type HSK40
-

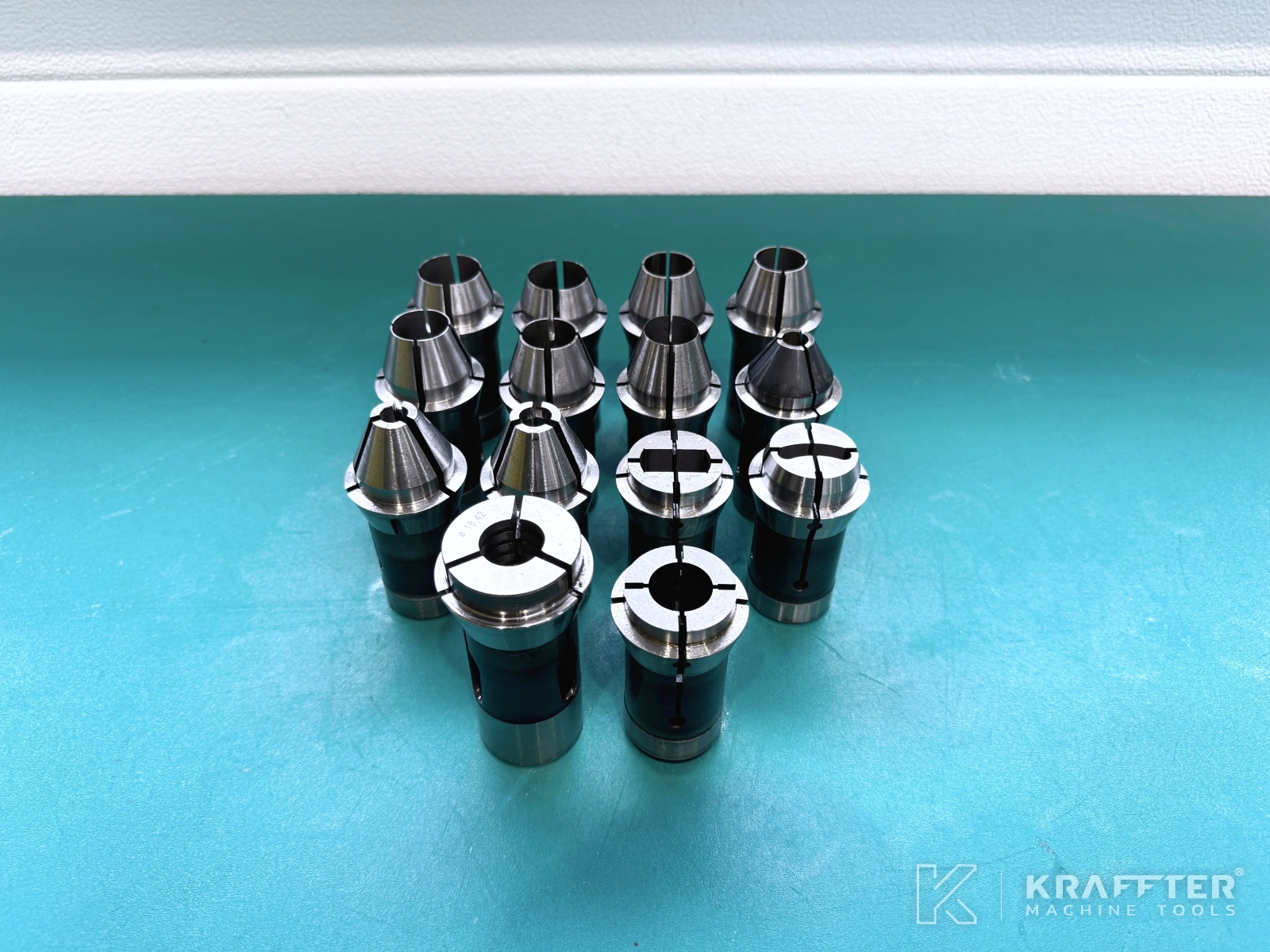

x14 collets - type F35
-

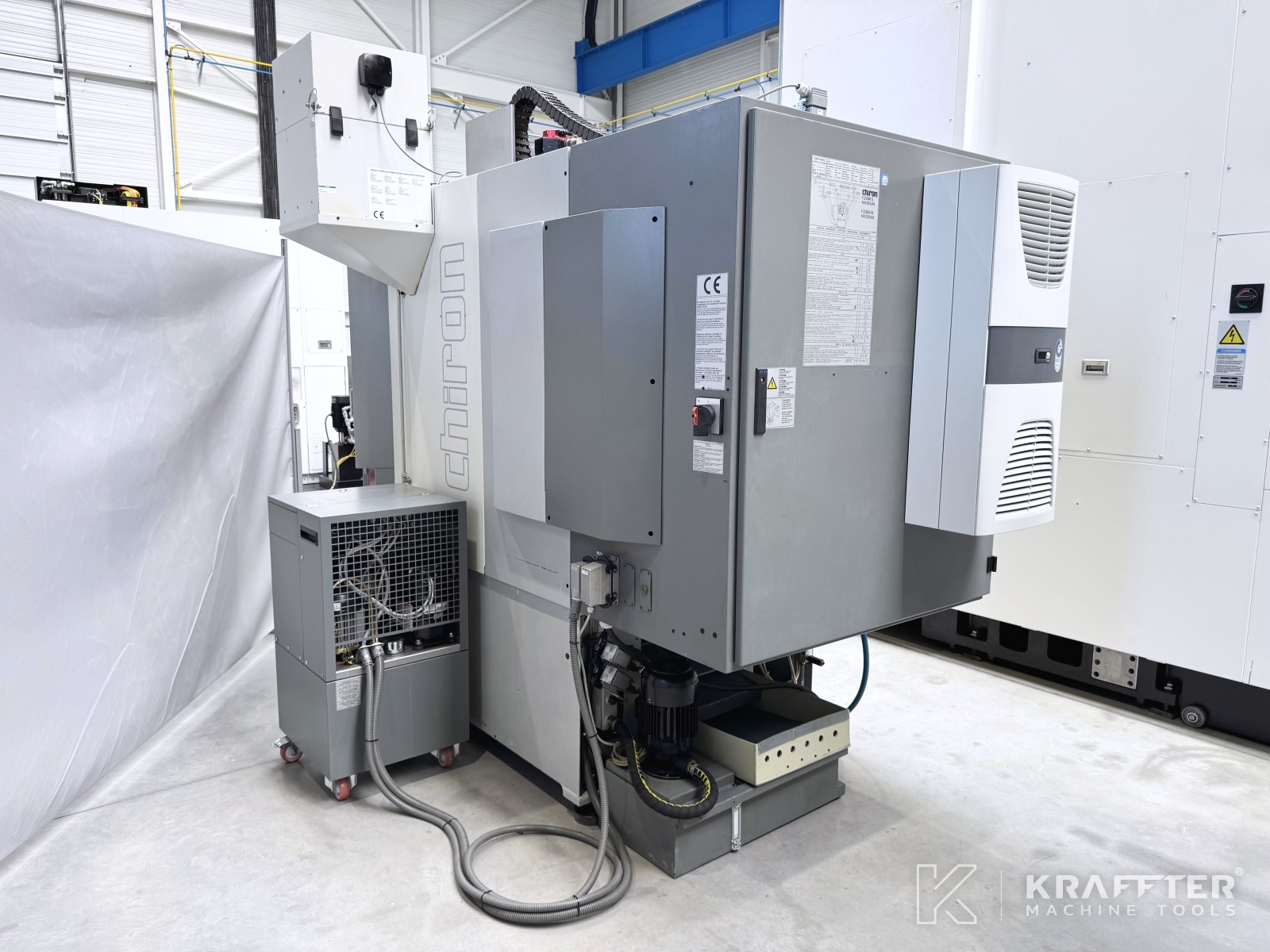

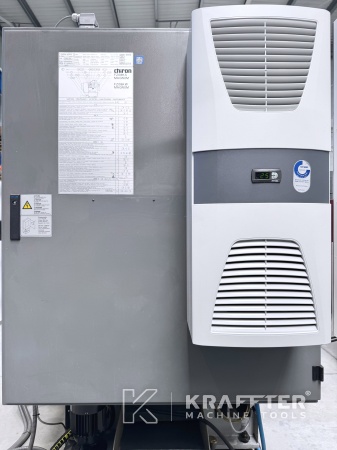

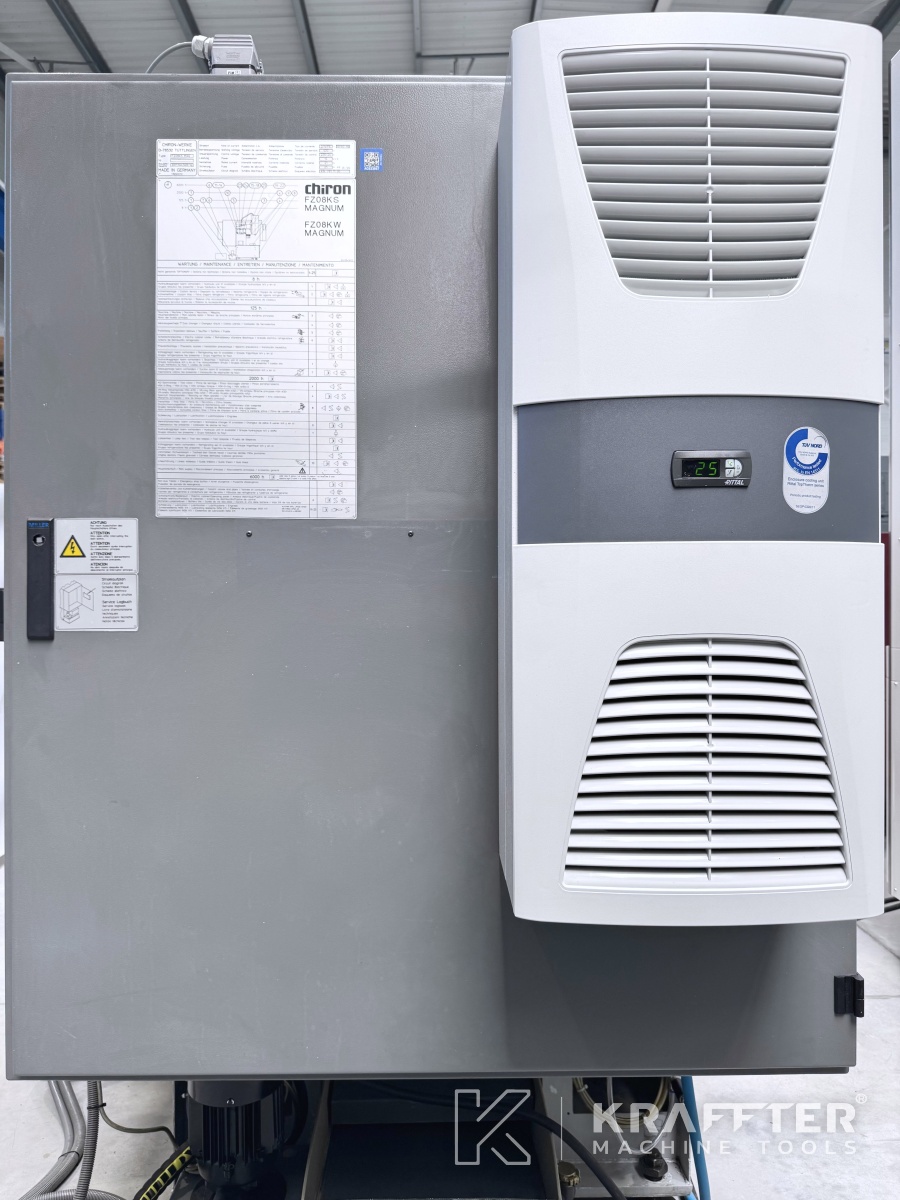

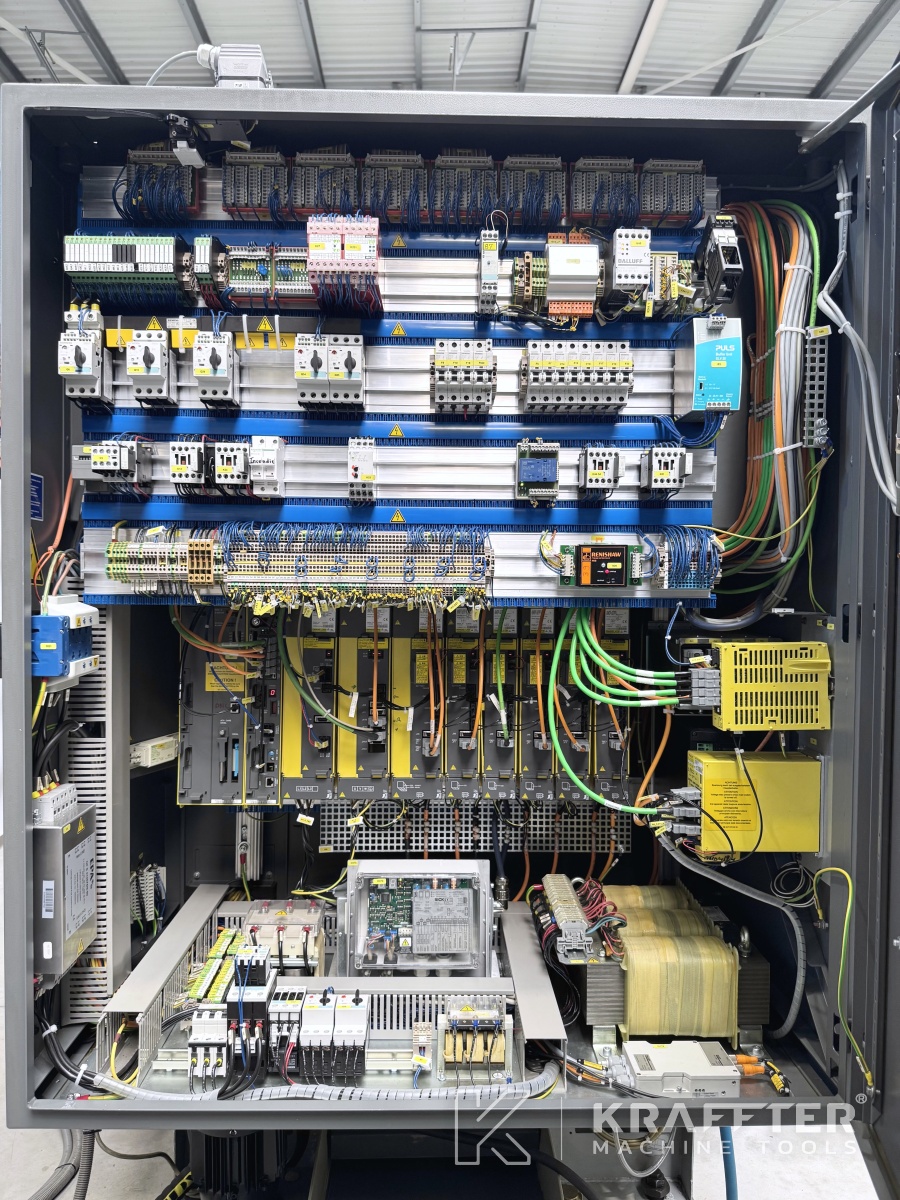

x1 electrical cabinet air conditioning unit
-

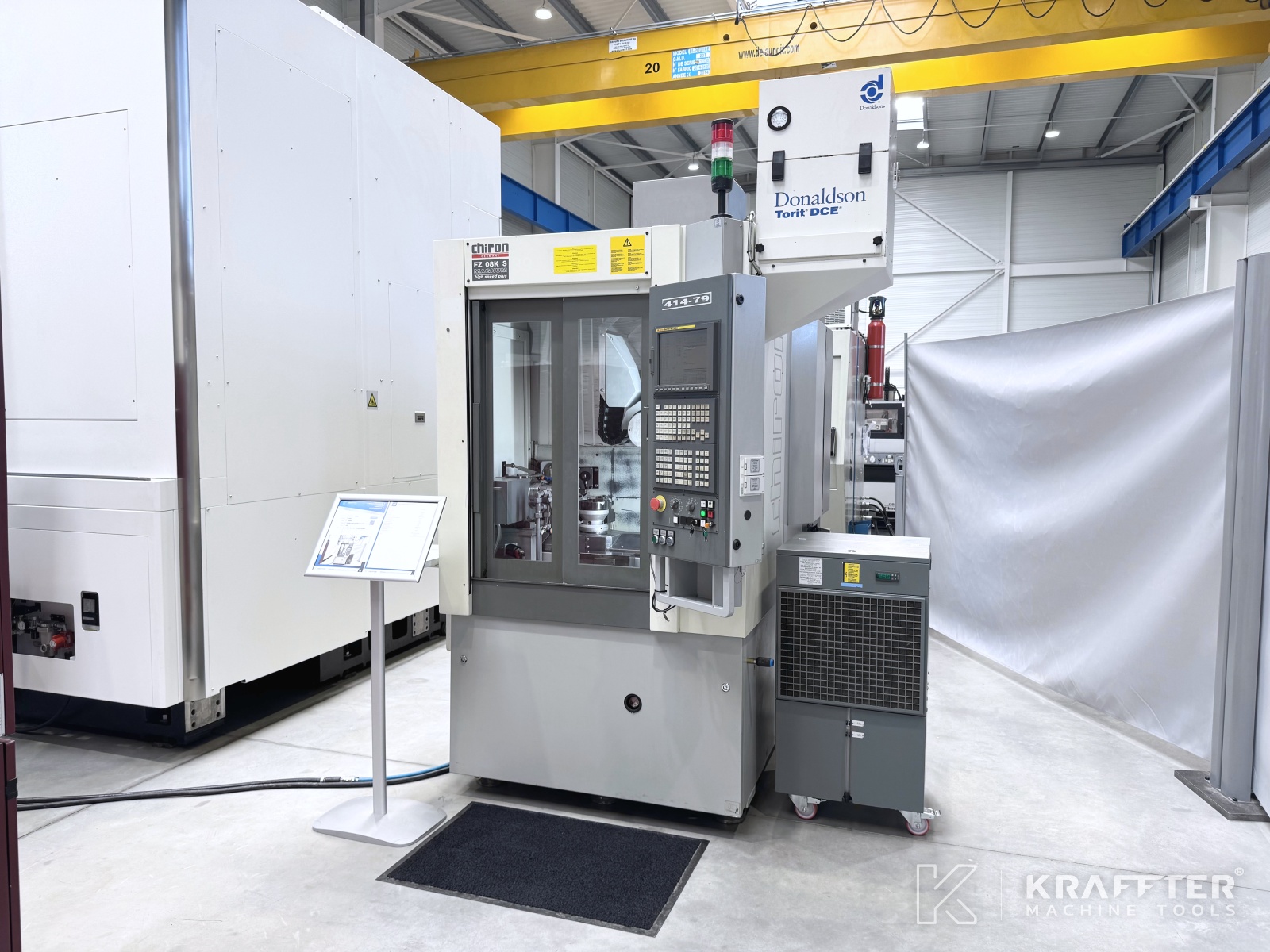

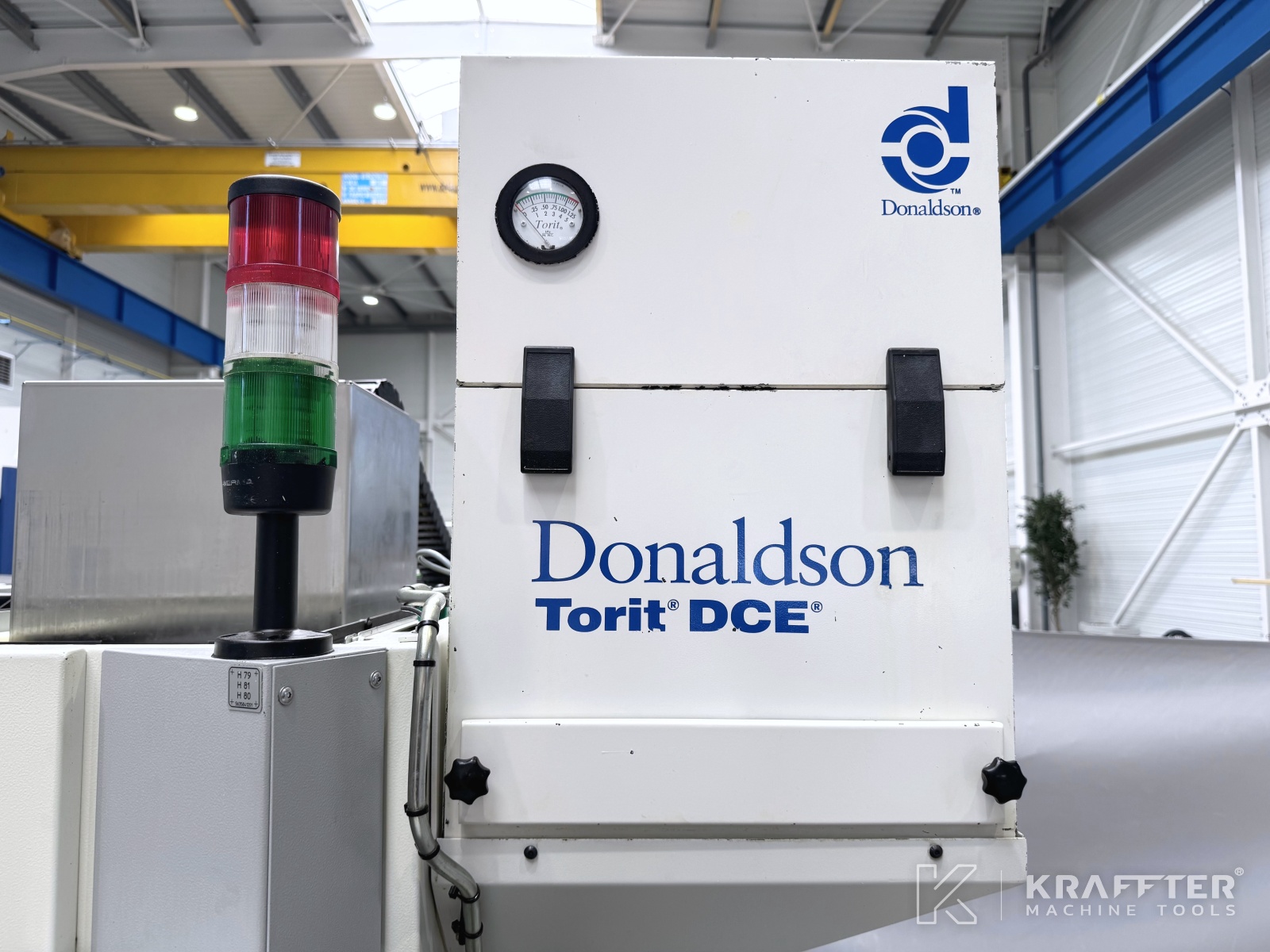

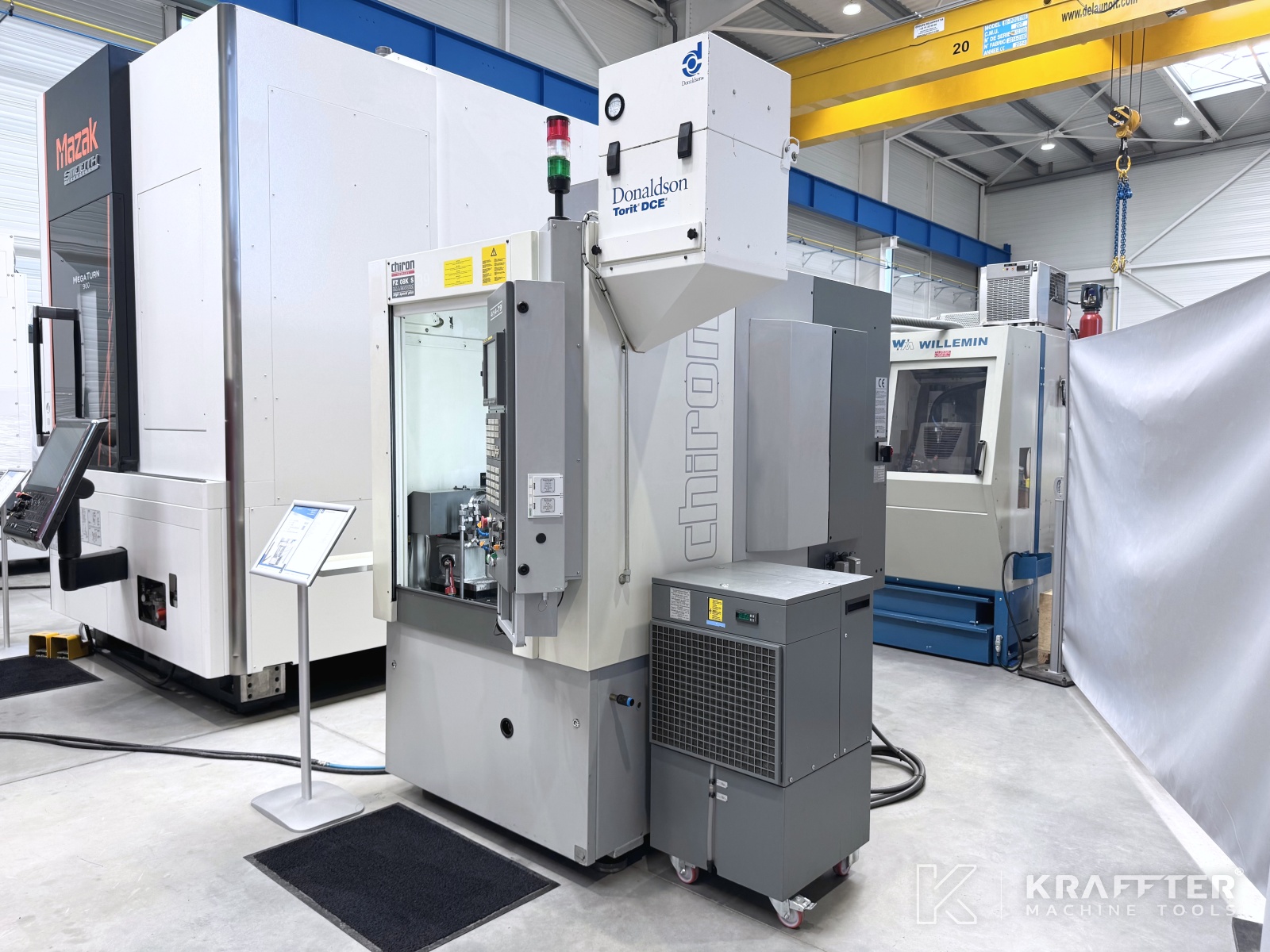

x1 DONALDSON mist extraction unit - type Torit DCE
-
x1 washing gun
-
x1 three-color status light
-
x1 MACHINING INSTRUCTIONS manual
-
x1 operator manual
-
x1 programming manual
