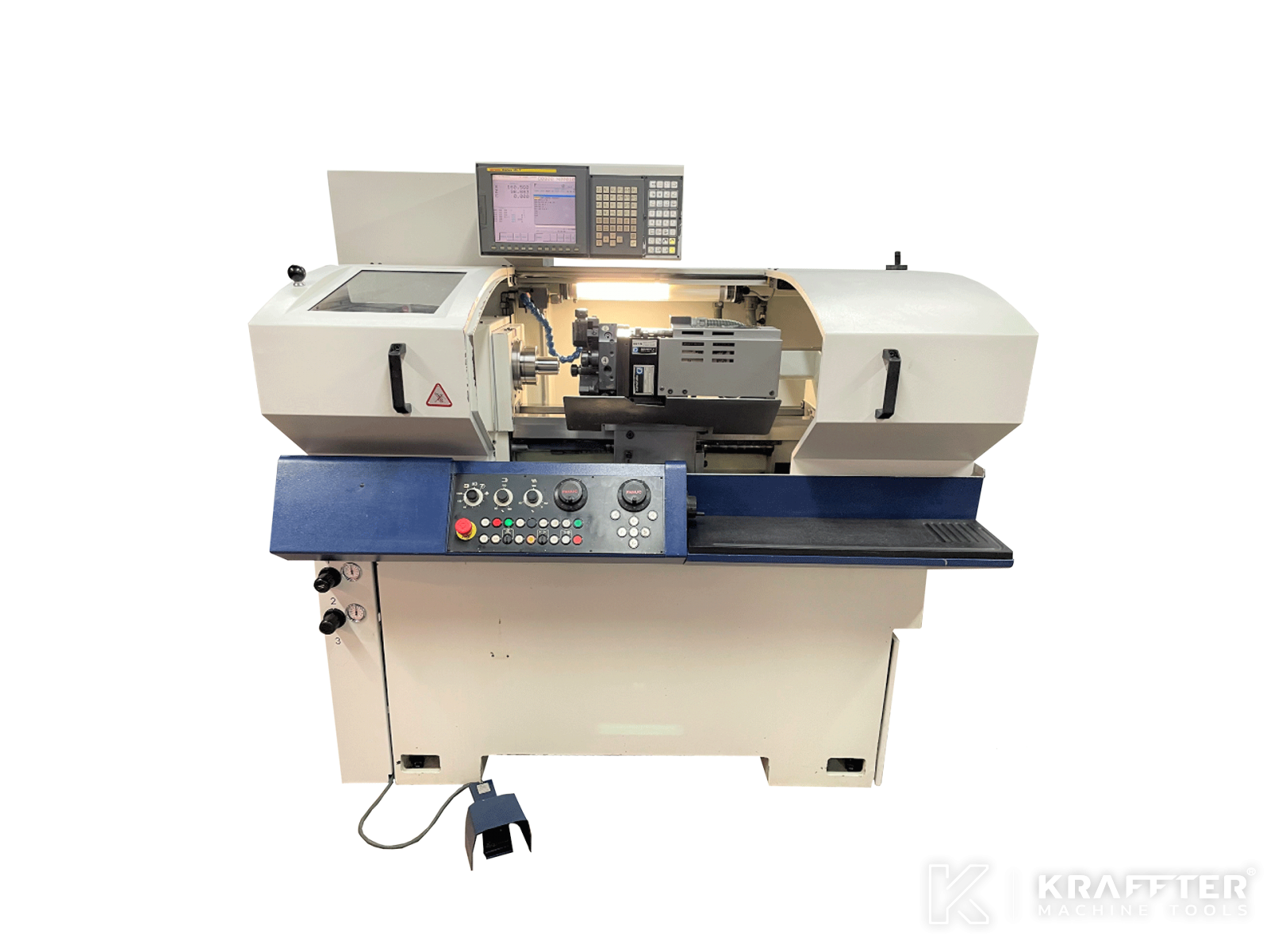

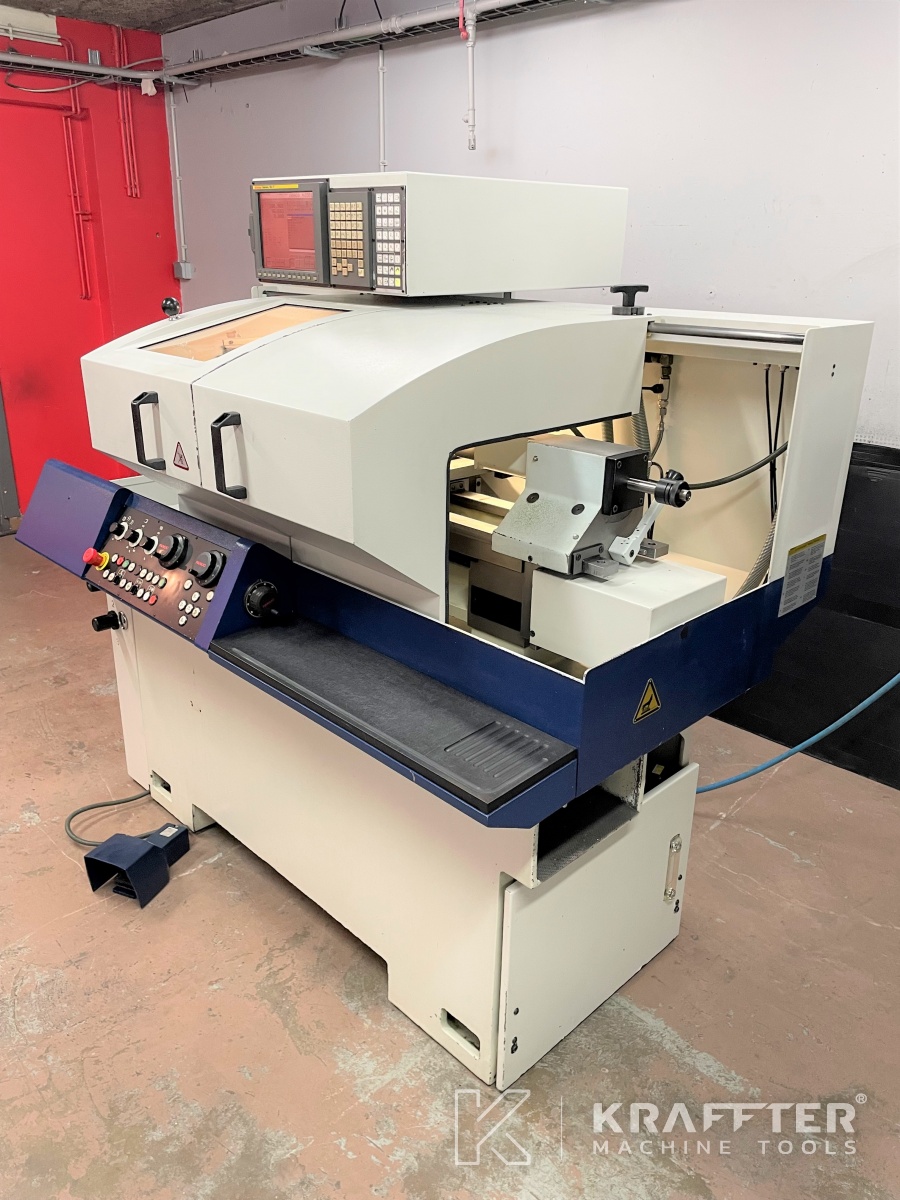

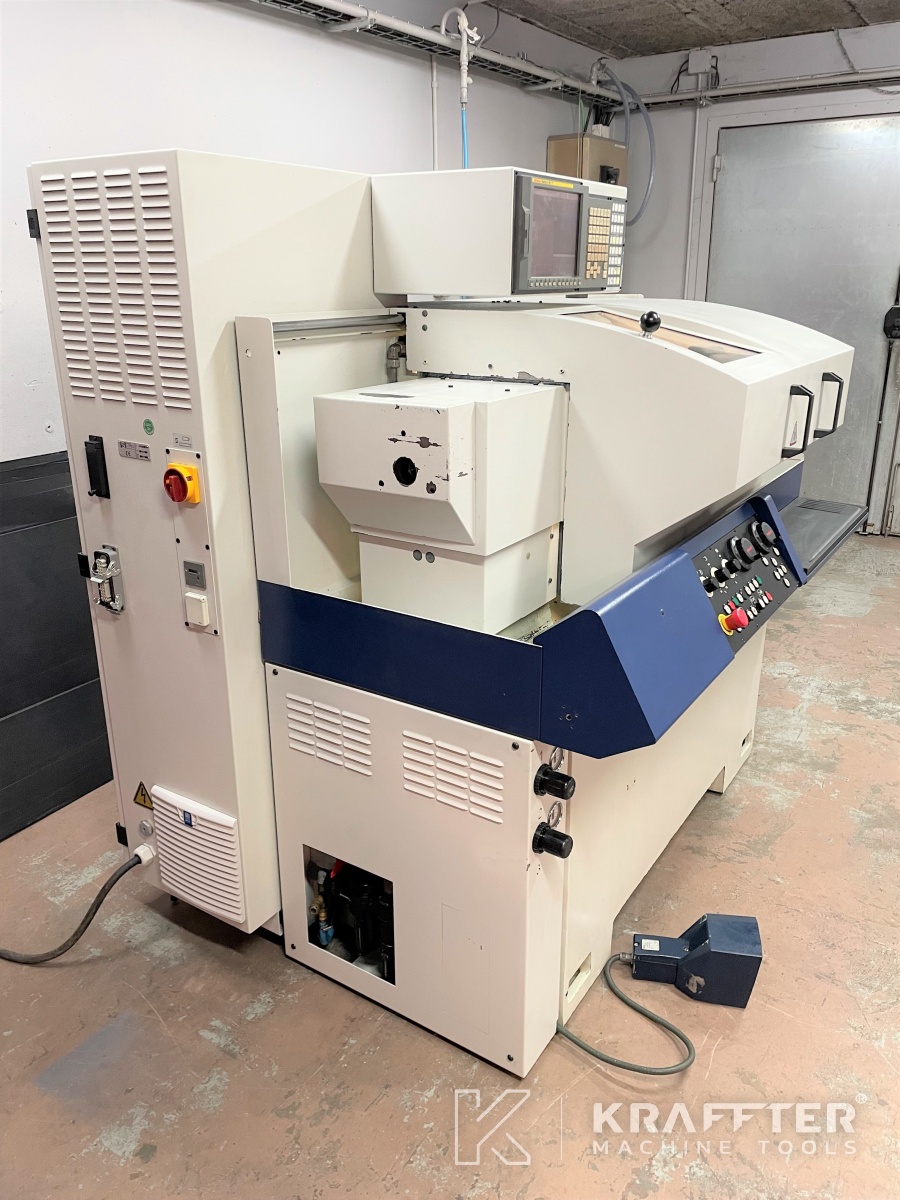

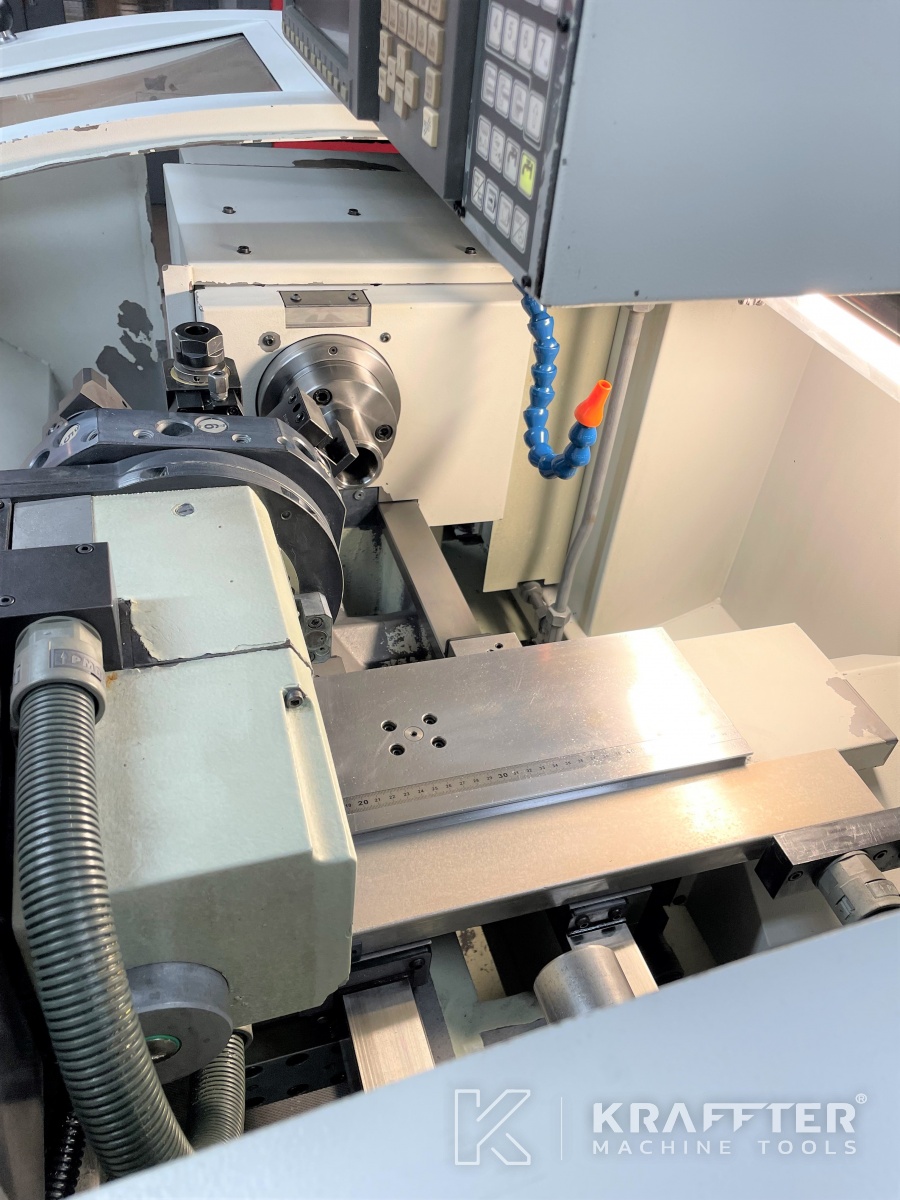

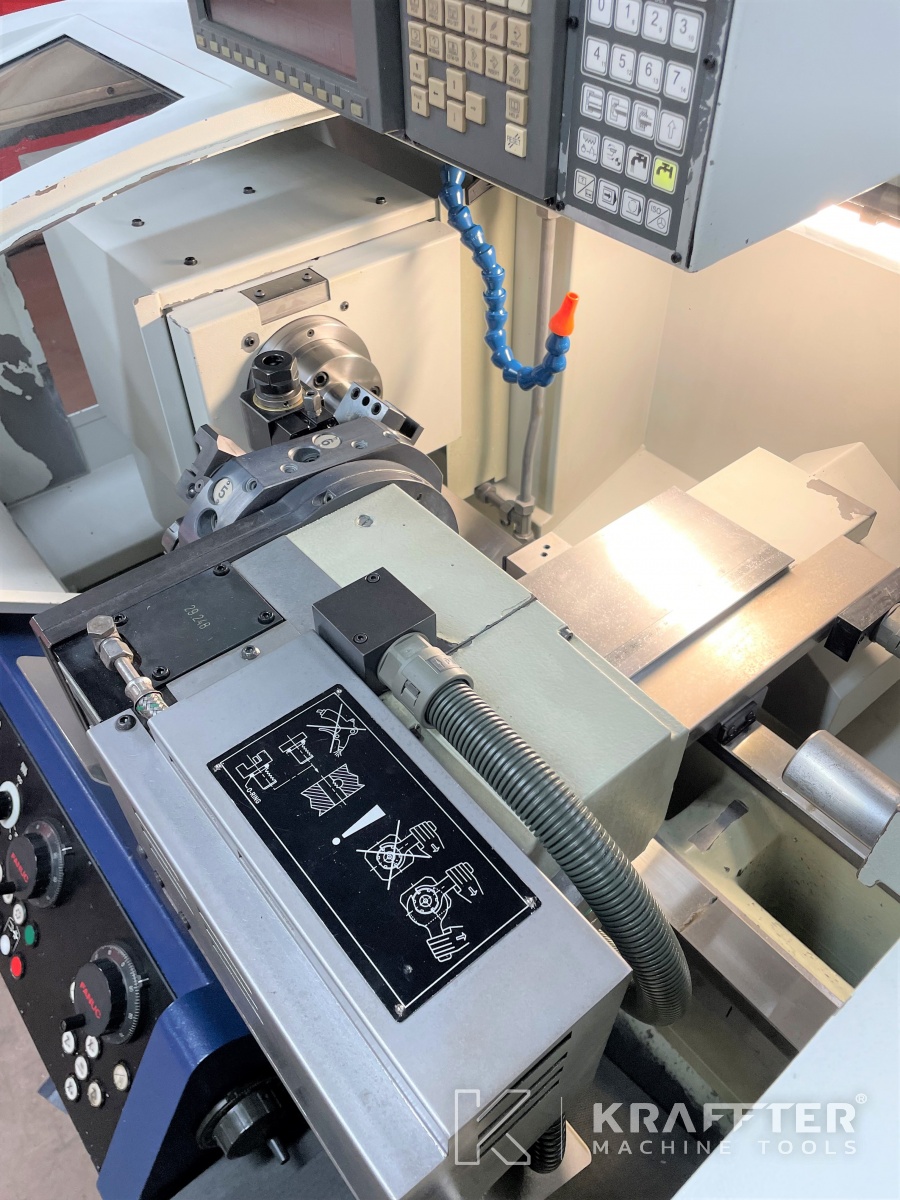

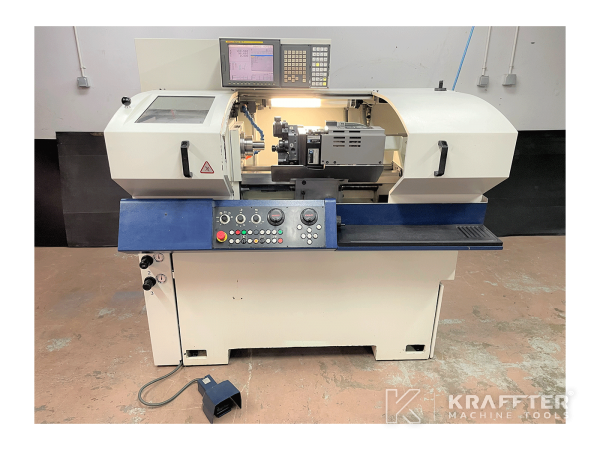

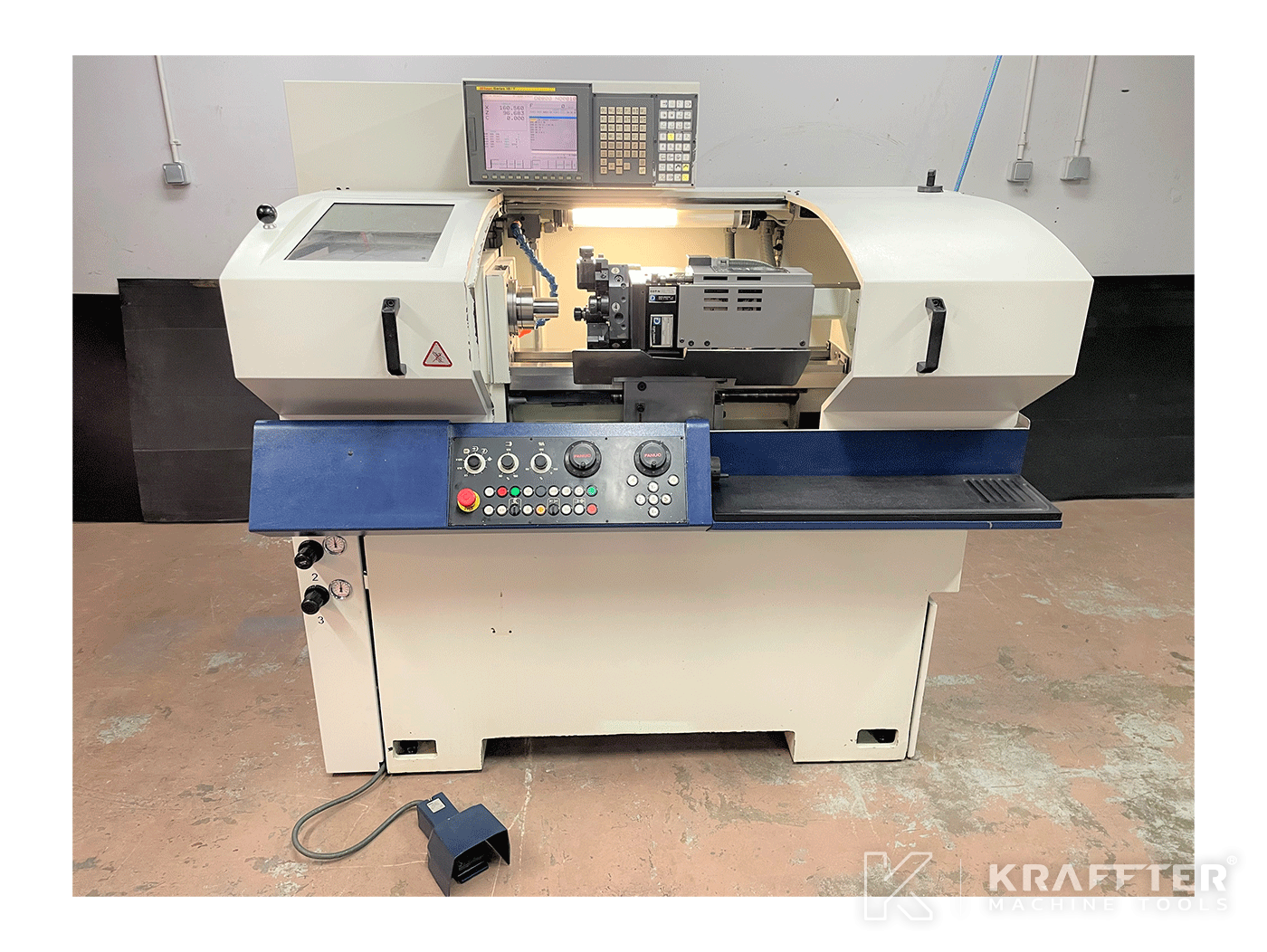

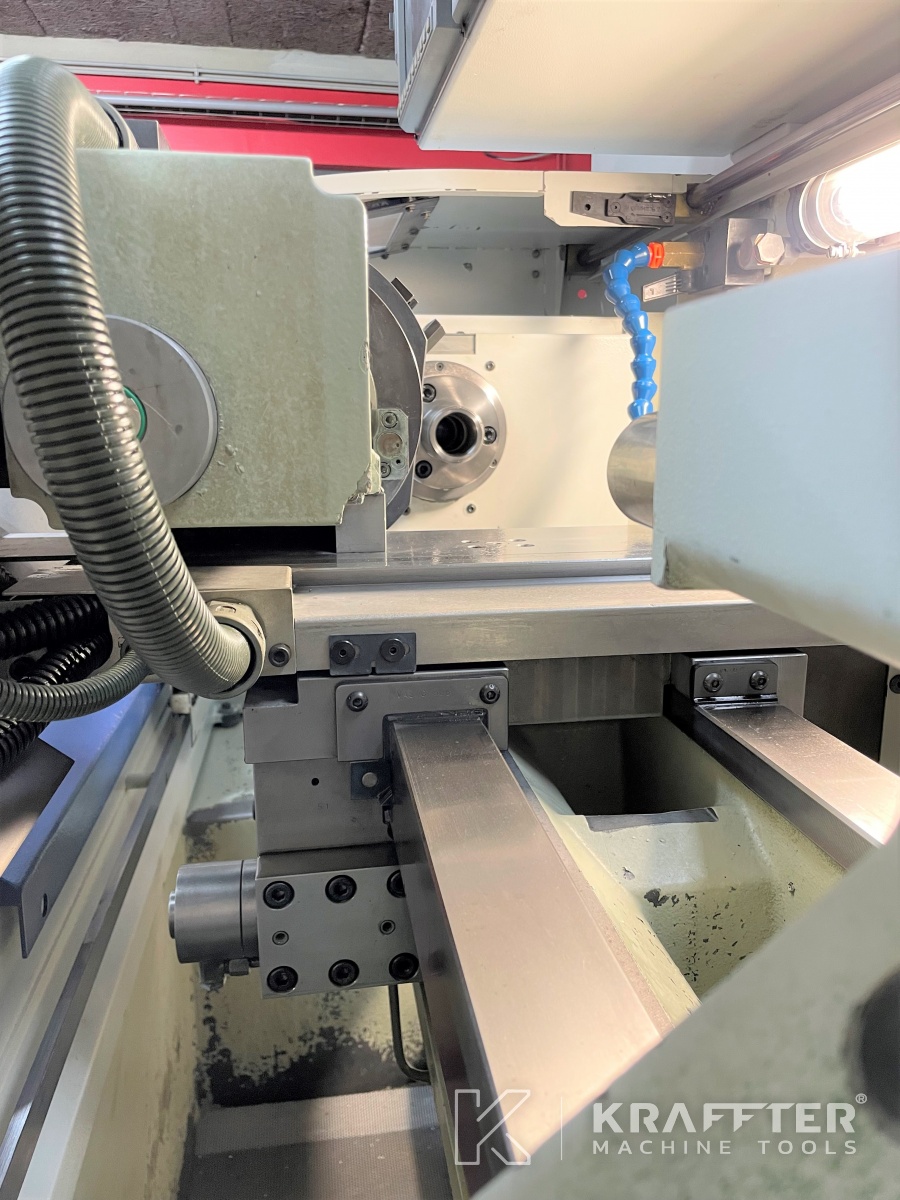

Maschinentyp: Teach-in-CNC-Drehmaschine
Marke : SCHAUBLIN
N° de stock: 20689-981
Modell : 125 R-TM
Jahr : 2004
Standort : 73520 Saint-Béron, FRANCE
MASCHINE VERKAUFT
Interessiert an einem ähnlichen Modell?
Hinterlassen Sie uns Ihre Kontaktdaten:
Technische Daten

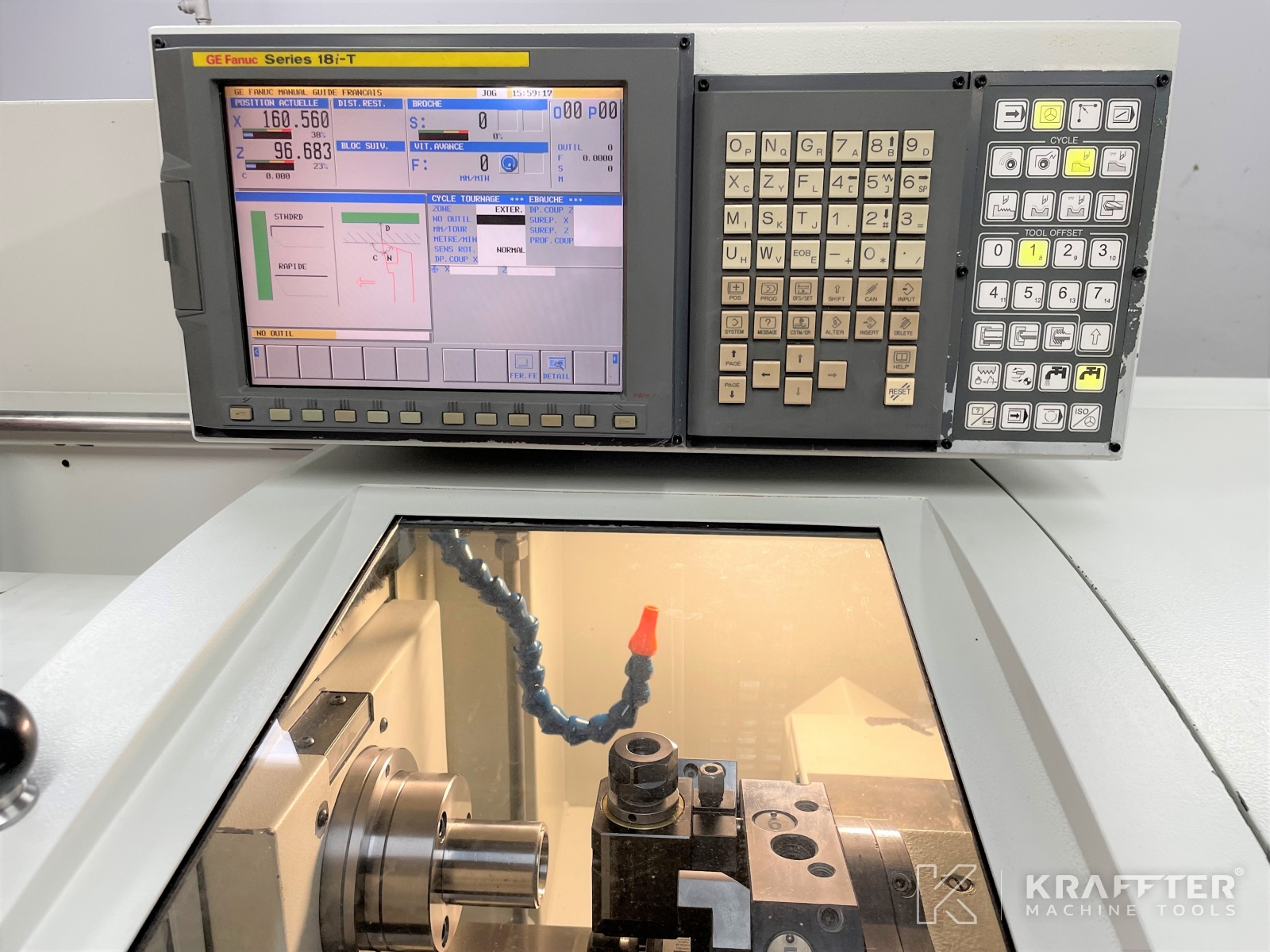

CN-Typ
FANUC 18i
Anzahl Achsen
3
Spitzenhöhe
125
Max. Bearbeitungsdurchmesser
270 [mm]
Zulässiger Durchmesser über dem Schlitten
115 [mm]
Verfahrweg X-Achse
185 [mm]
Verfahrweg Z-Achse
390 [mm]

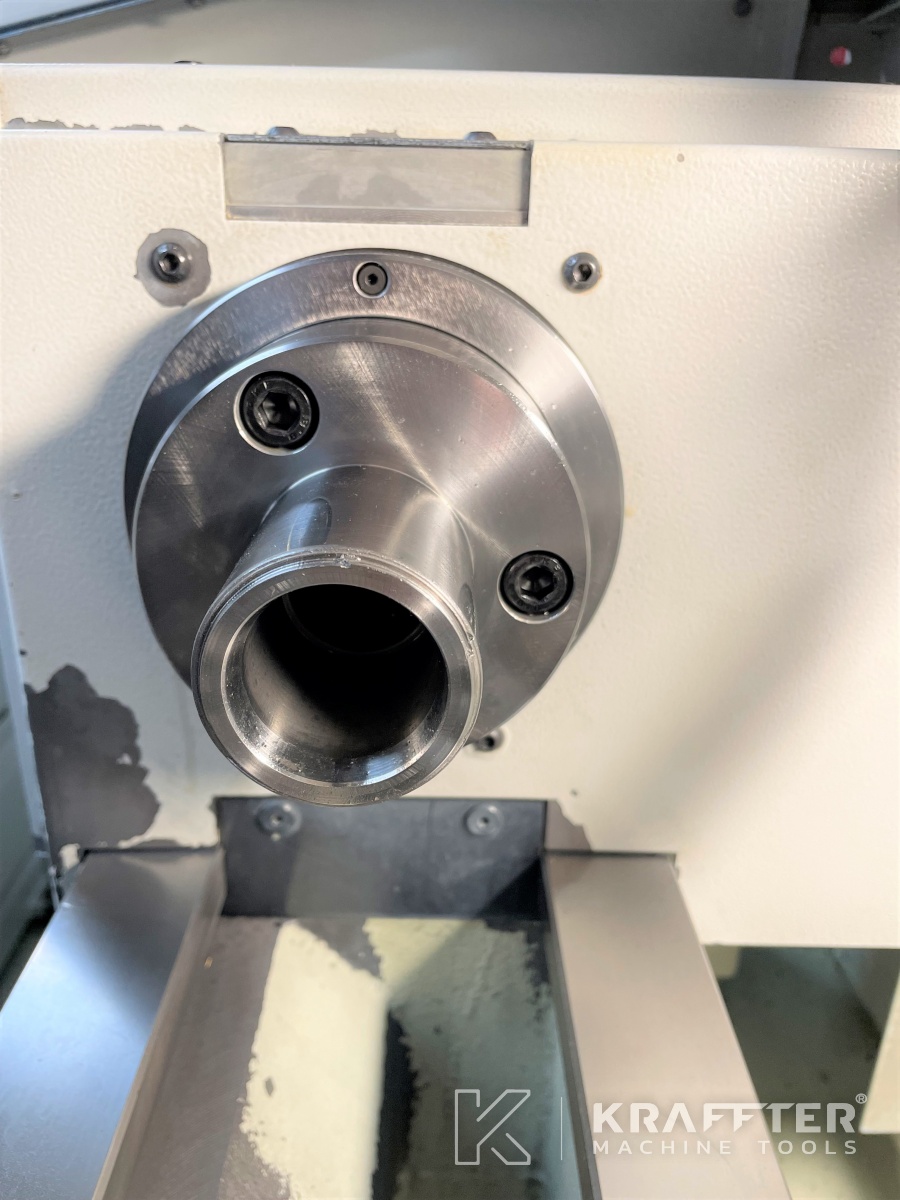

Spindelnase
A2-4’’
Durchmesser des Spindeldurchgangs
39 [mm]
Indexierungsgenauigkeit C-Achse
0.001 [°]
Reitstocktyp
pneumatique
Reitstockkonus
CM3

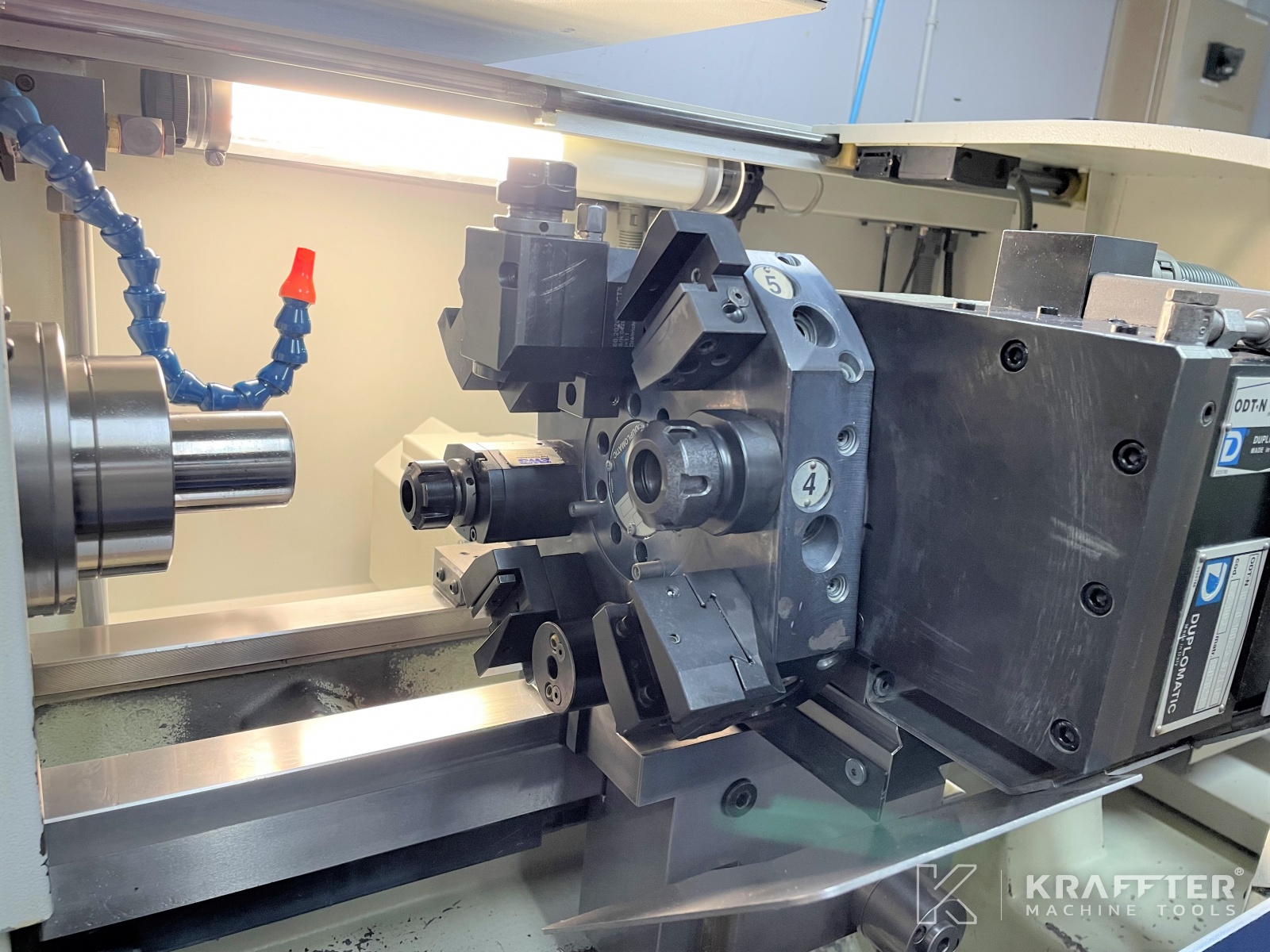

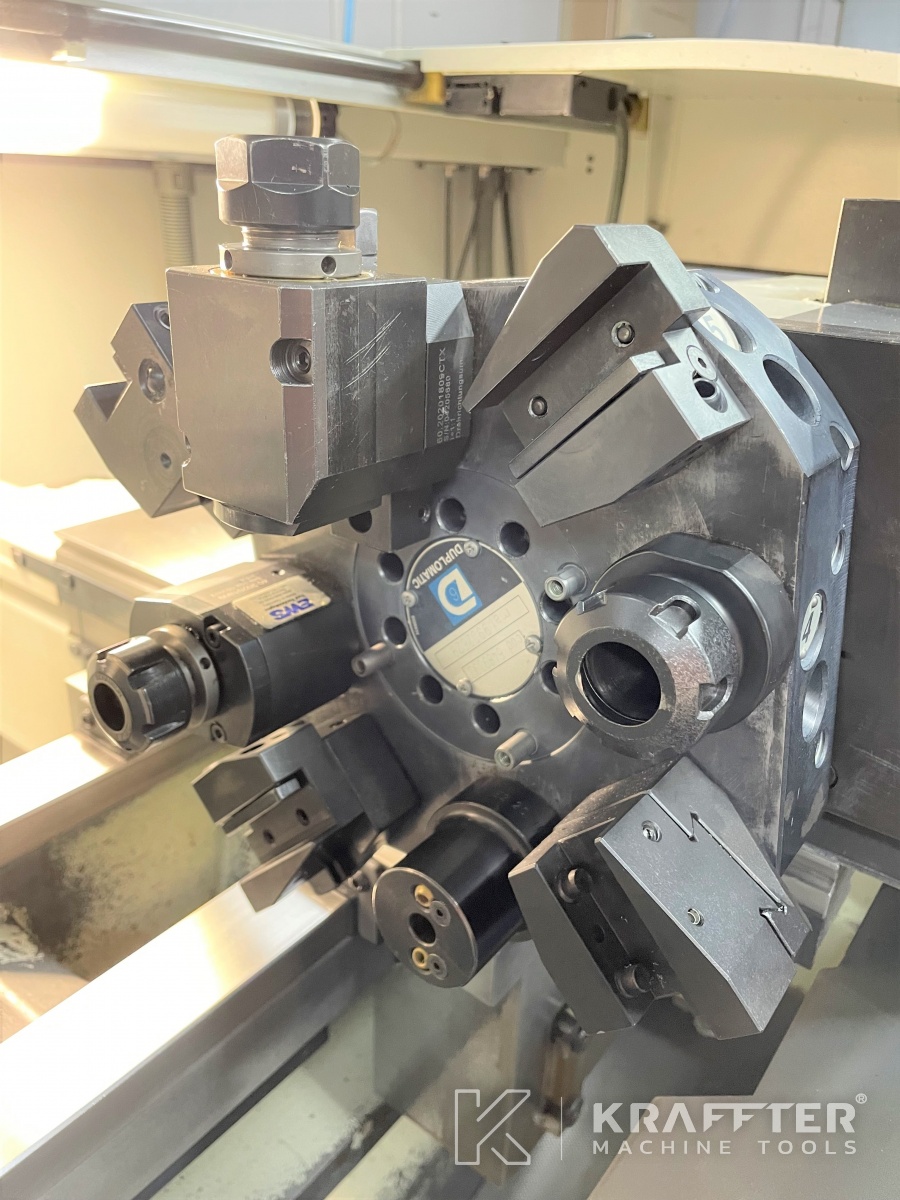

Revolver
DUPLOMATIC BSV-N 100
Werkzeughaltertyp
VDI 20
Anzahl Revolverstationen
8
Anzahl motorisierte Revolverstationen
4
Max. Drehzahl rotierende Werkzeuge
5000 [U/min]
Zentralschmierung
Automatique
Kühlmittelwanne mit Pumpe
Ja
Versorgungsspannung
400 [V]
Abmessungen
1800 x 1275 x 1720
Gewicht
1570 [kg]
Zusätzliche Informationen

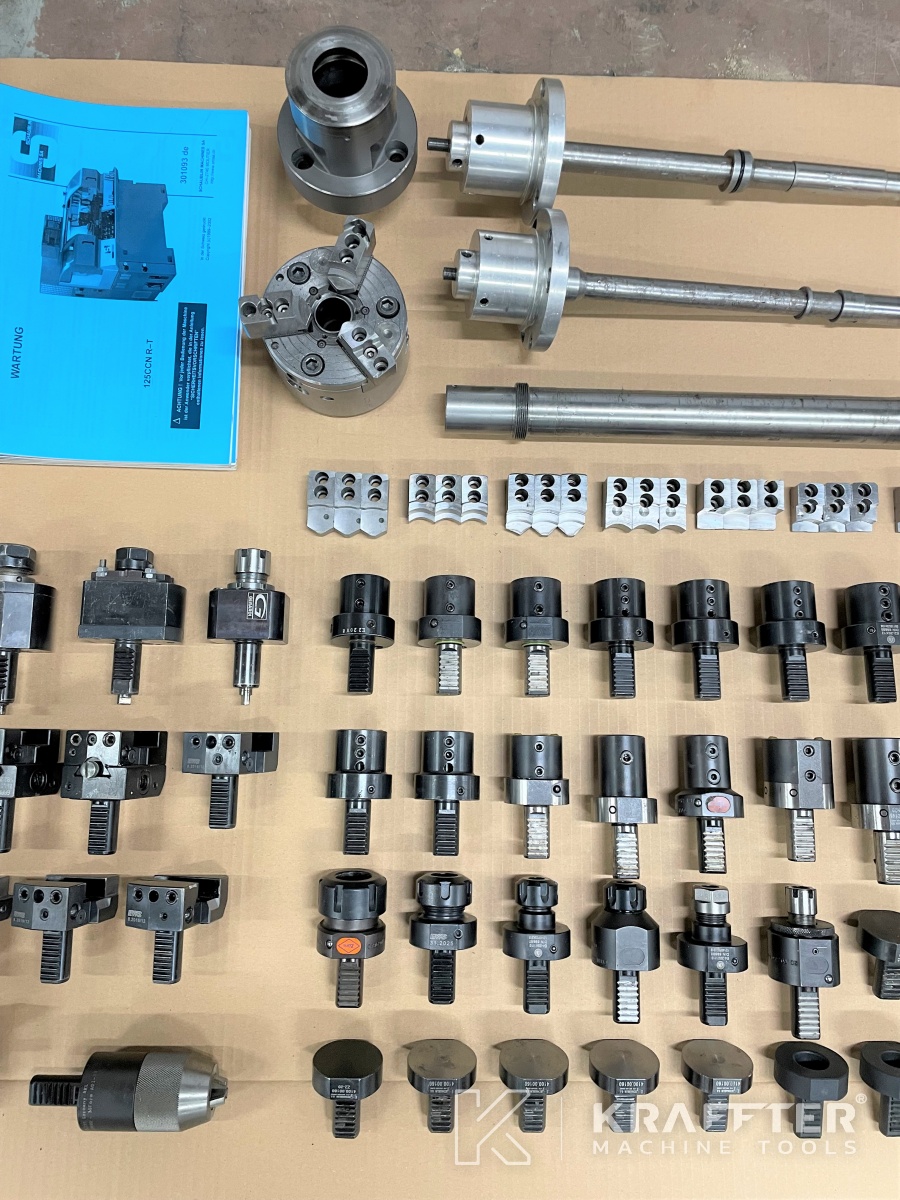

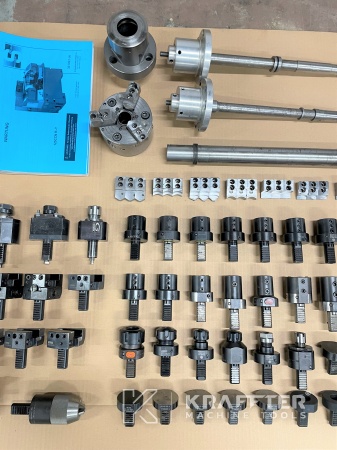

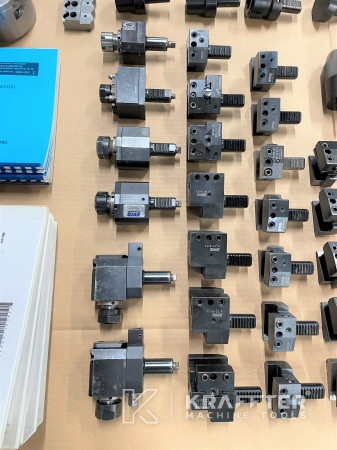

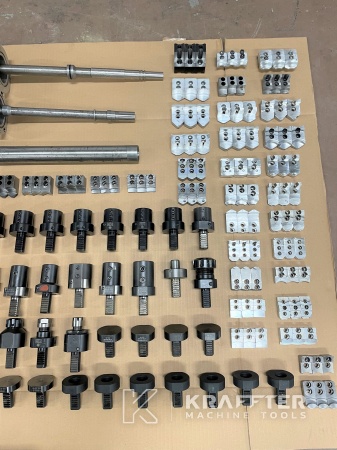

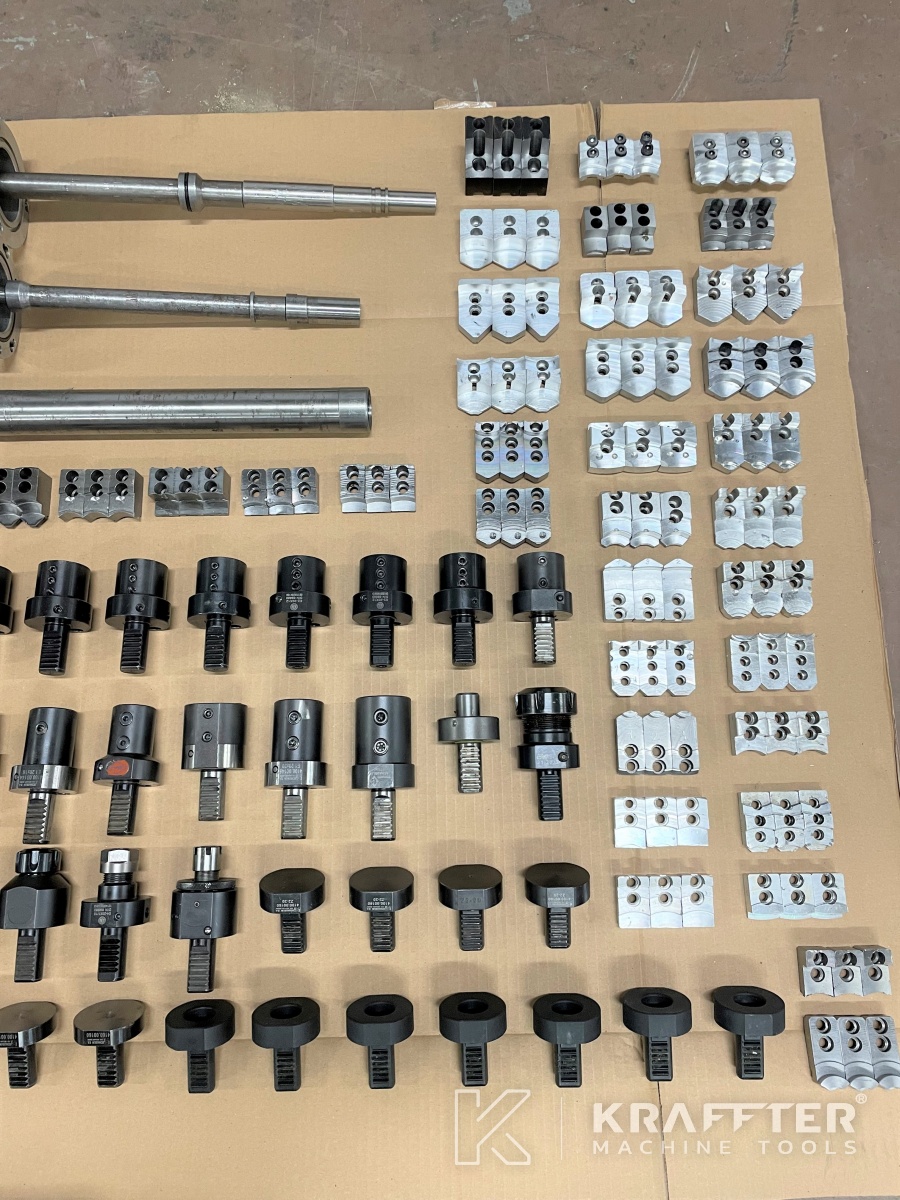

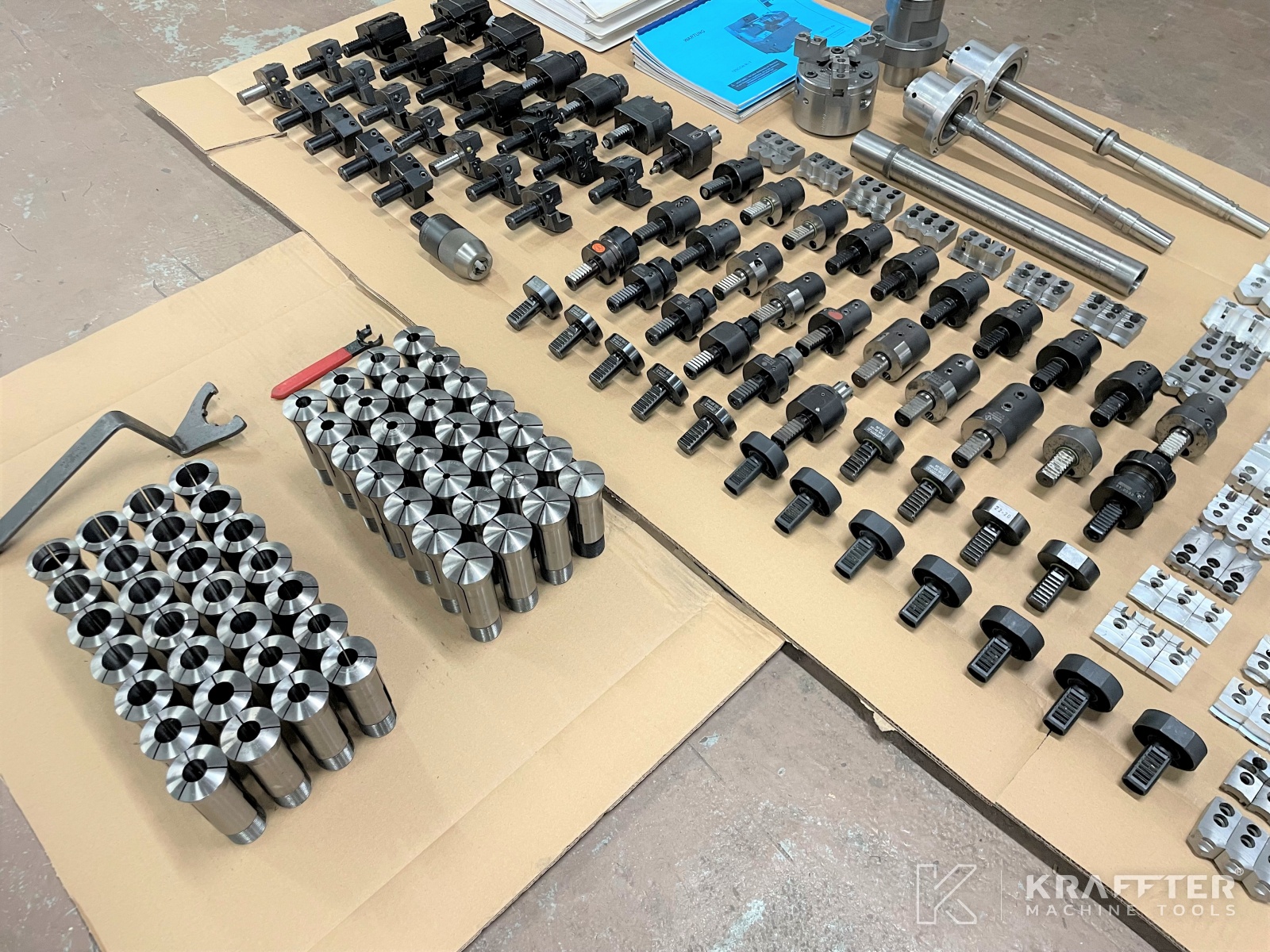

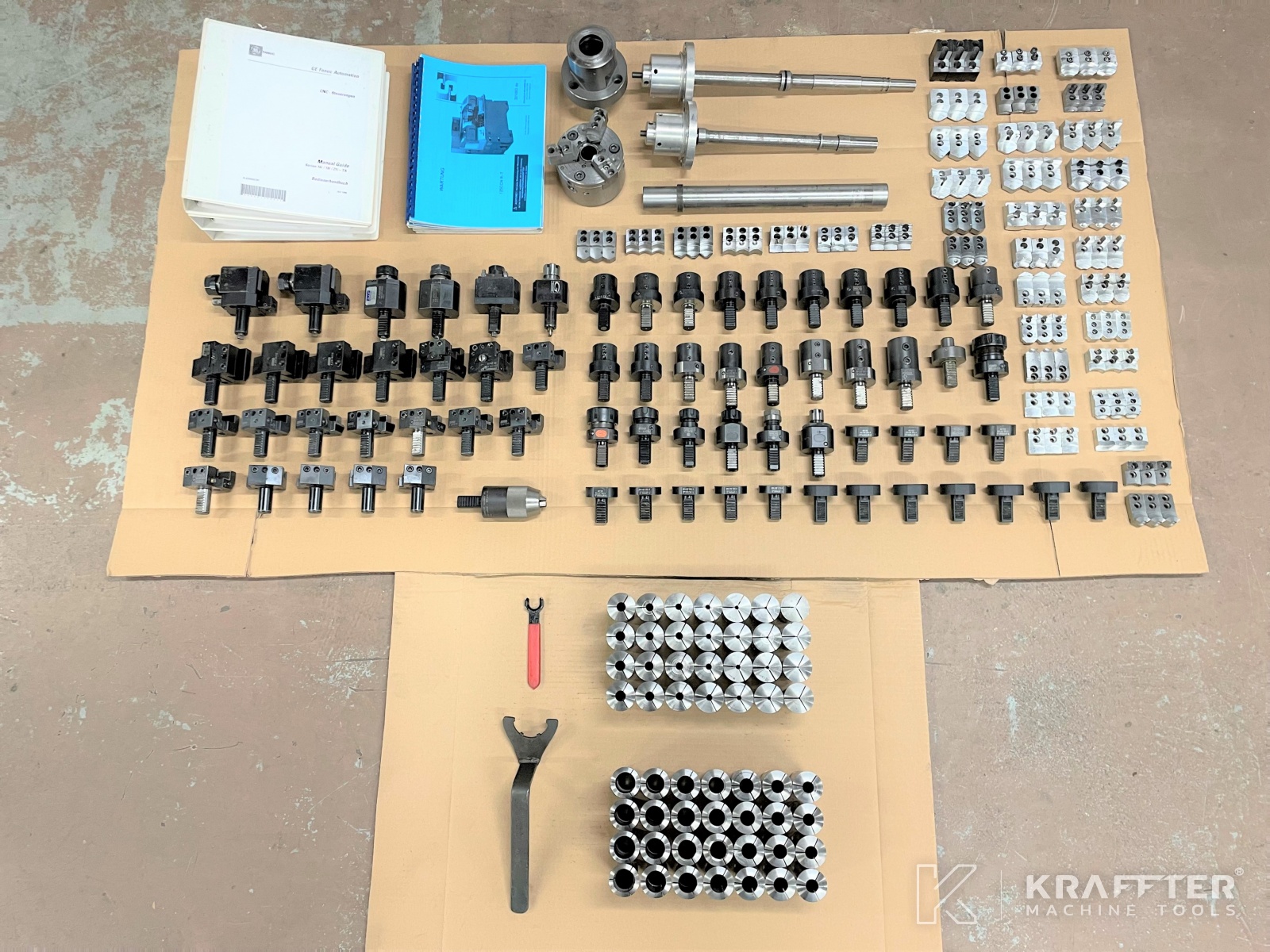

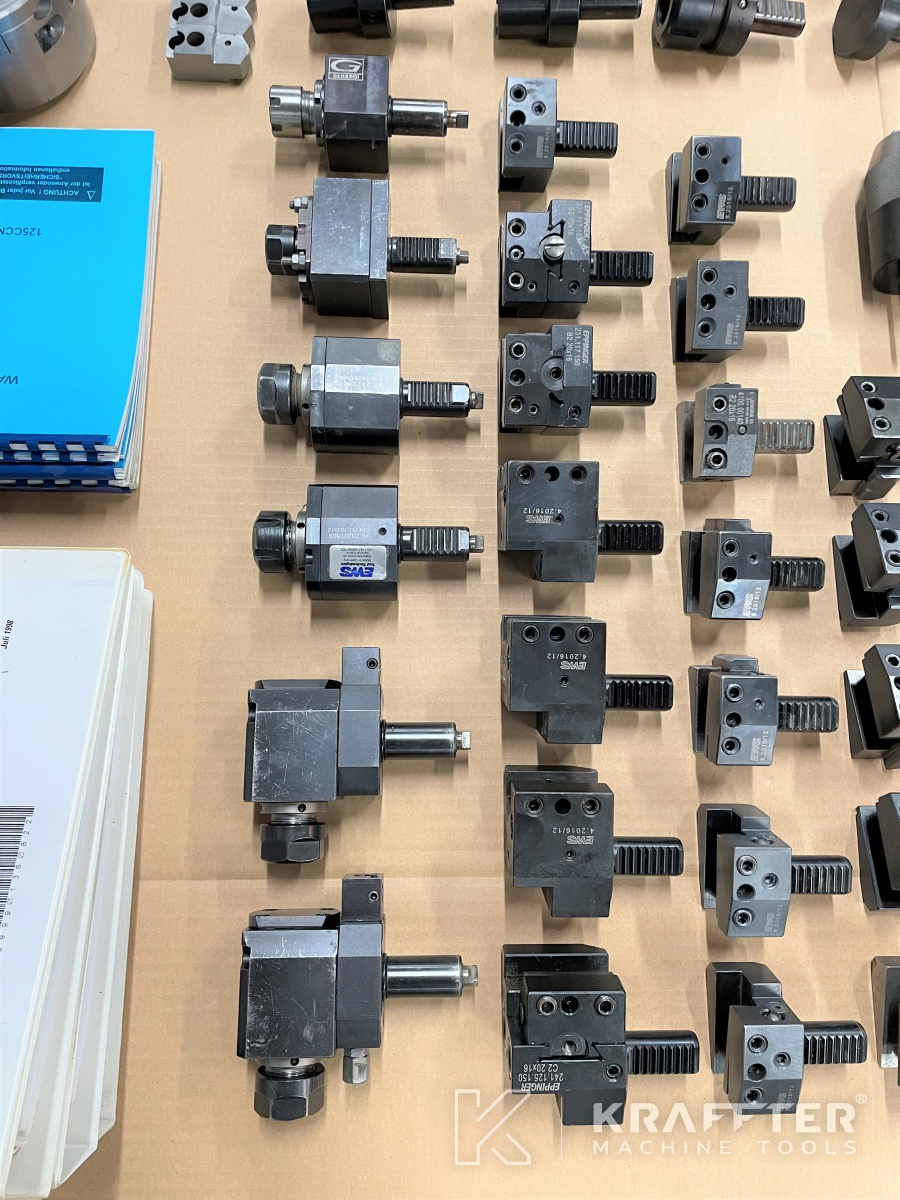

EQUIPMENT :
- x 1 pneumatic 3 jaw chuck 3 mors Ø110 [mm] A2-4
- x38 sets of soft jaws

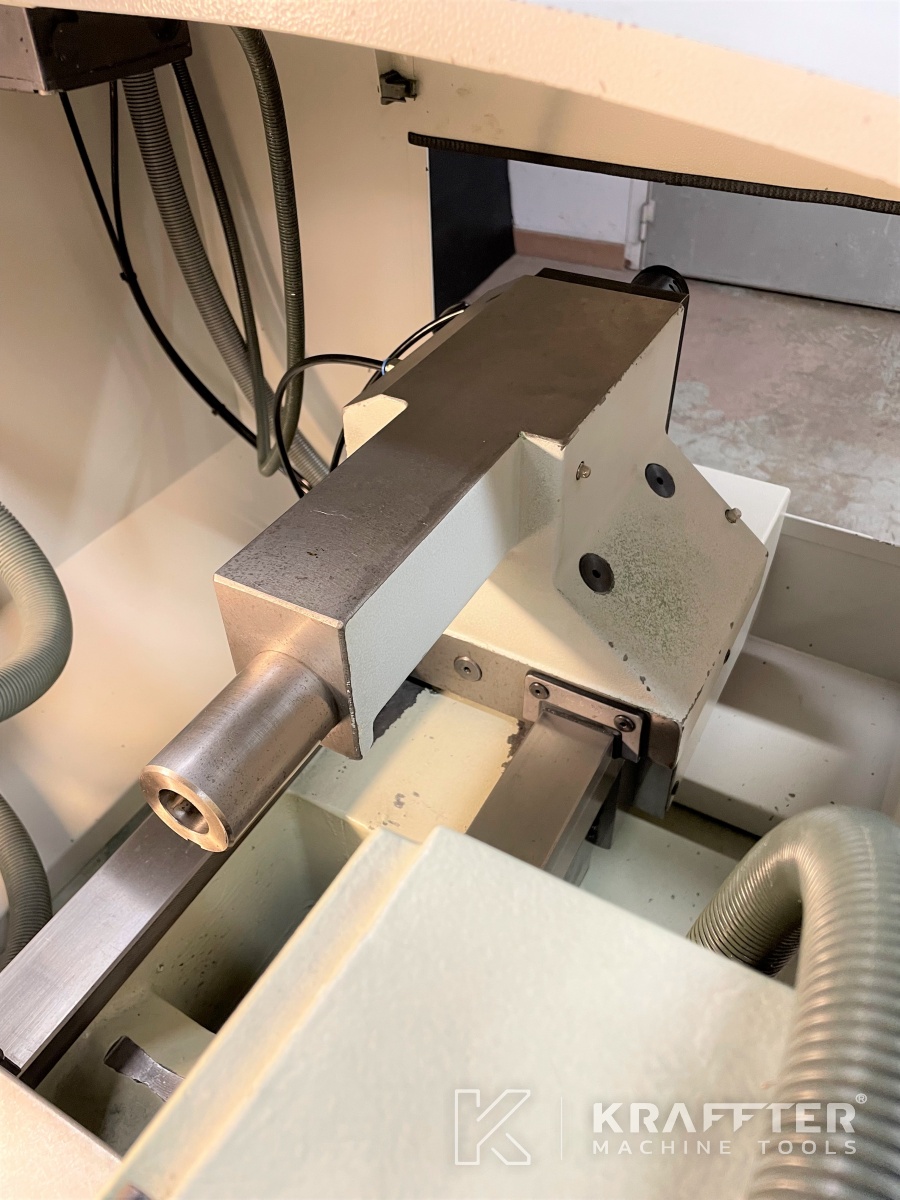

- x 1 pneumatic tailstock CM3
- x 1 device F38 collets - A2-4
- x 1 device for B32 collets - A2-4
- x 1 operated pedal for chuck or collets clamping
- x 2 live tool holders VDI 20 angle 90° (drilling-milling head) - ER20
- x 1 live tool holders VDI 20 axial (drilling-milling head) - ER20
- x 16 rectangular transverse tool holders VDI 20
- x 4 rectangular transverse tool holders VDI 20
- x 2 tool holders VDI 20 for carbide indexable drill with internal coolant supply, bore Ø16 mm
- x 1 tool holder for carbide indexable drill with internal coolant supply, bore Ø20 mm
- x 1 tool holder for carbide indexable drill with internal coolant supply, bore Ø225 mm
- x 2 boring bar holders, bore Ø8 mm
- x 4 boring bar holders, bore Ø10 mm
- x 4 boring bar holders, bore Ø12 mm
- x 3 boring bar holders, bore Ø16 mm
- x 1 boring bar holder, bore Ø20 mm
- x 1 Drill chuck for left and right rotation Ø1-13 [mm]
- x 4 collet-holders VDI 20 - ER16
- x 1 collet-holder VDI 20 - ER25
- x 2 collet-holders VDI 20 - ER32
- x 12 blanking plugs VDI 20

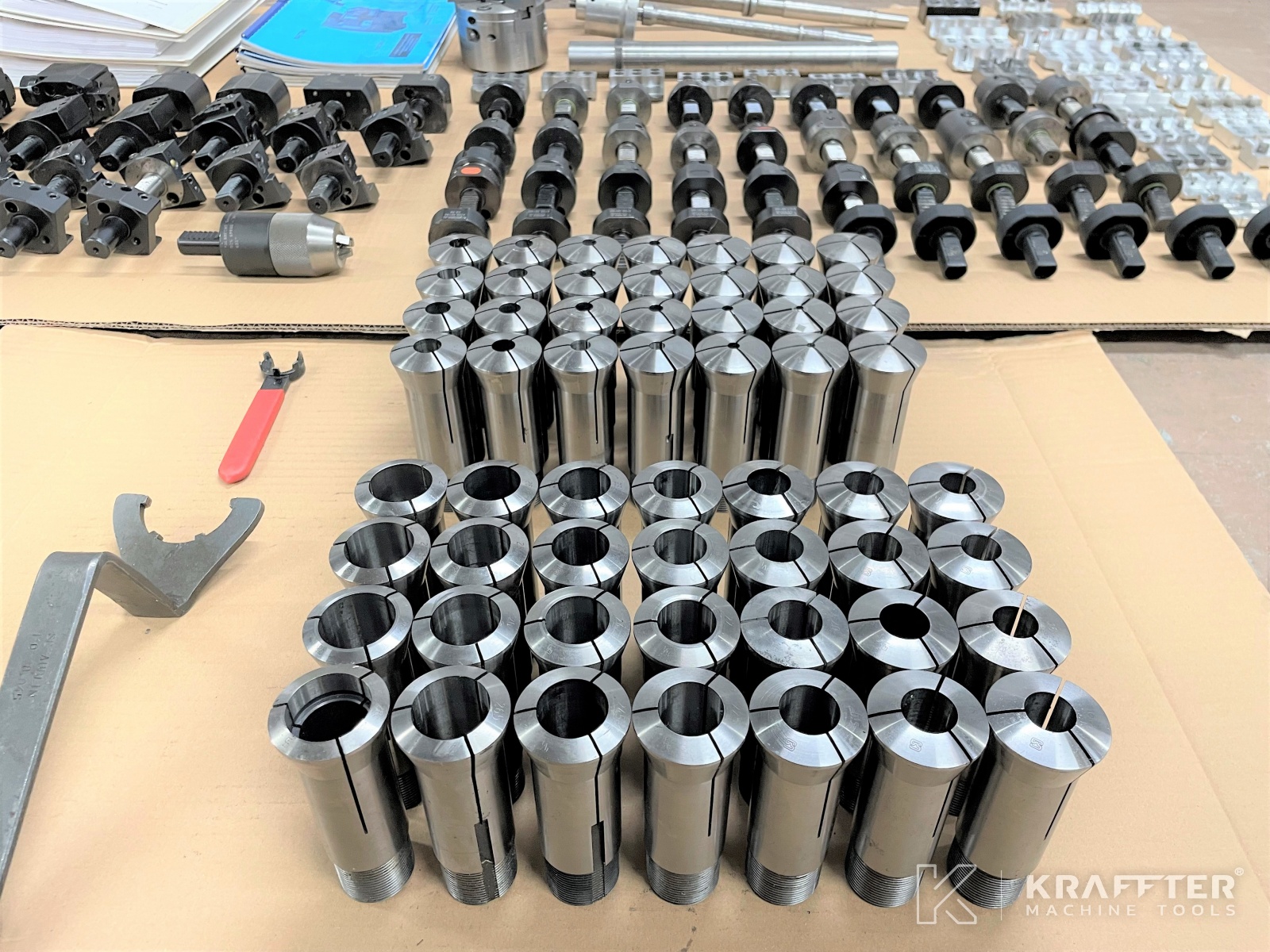

- x 56 collets B32 Ø1.00 to Ø28.5 [mm]

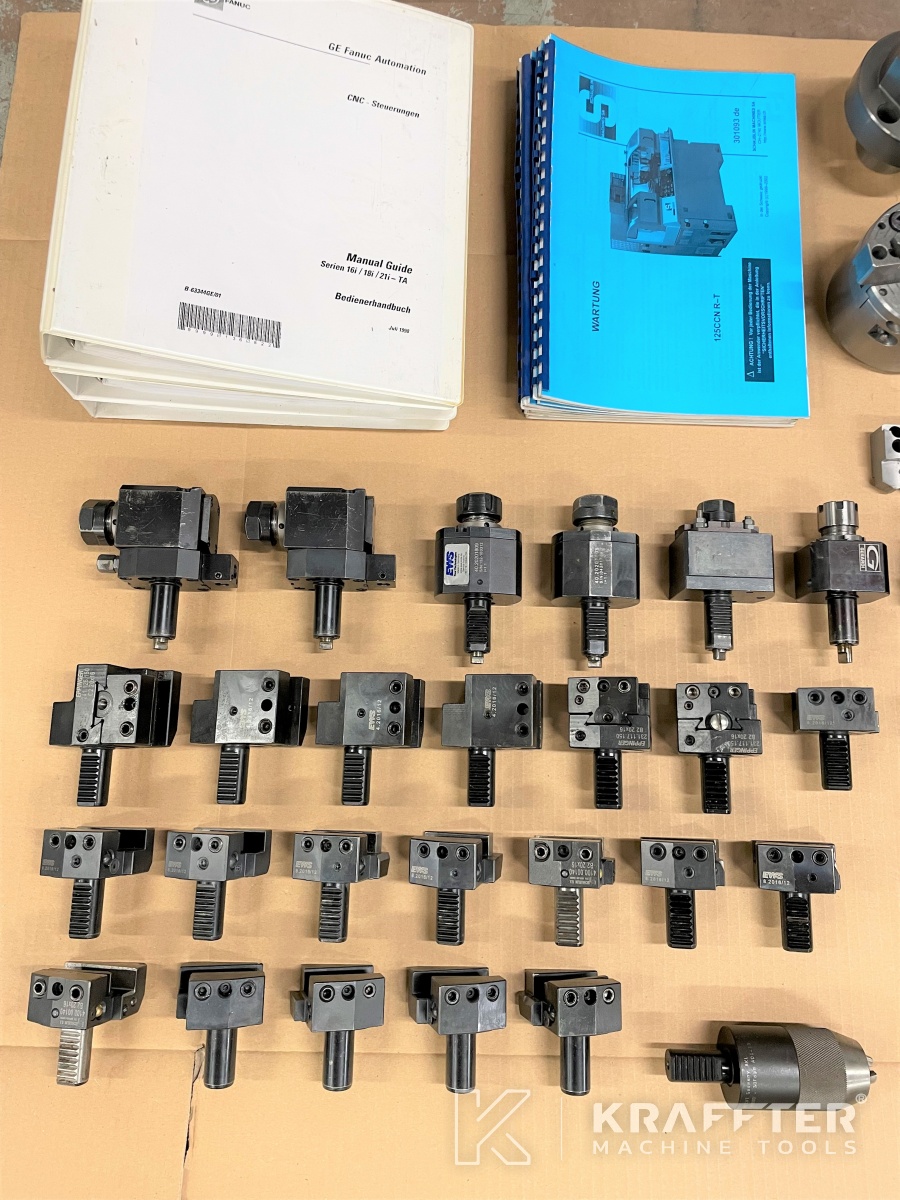

Service manual, user manual, electrical manual, FANUC 18i manual
