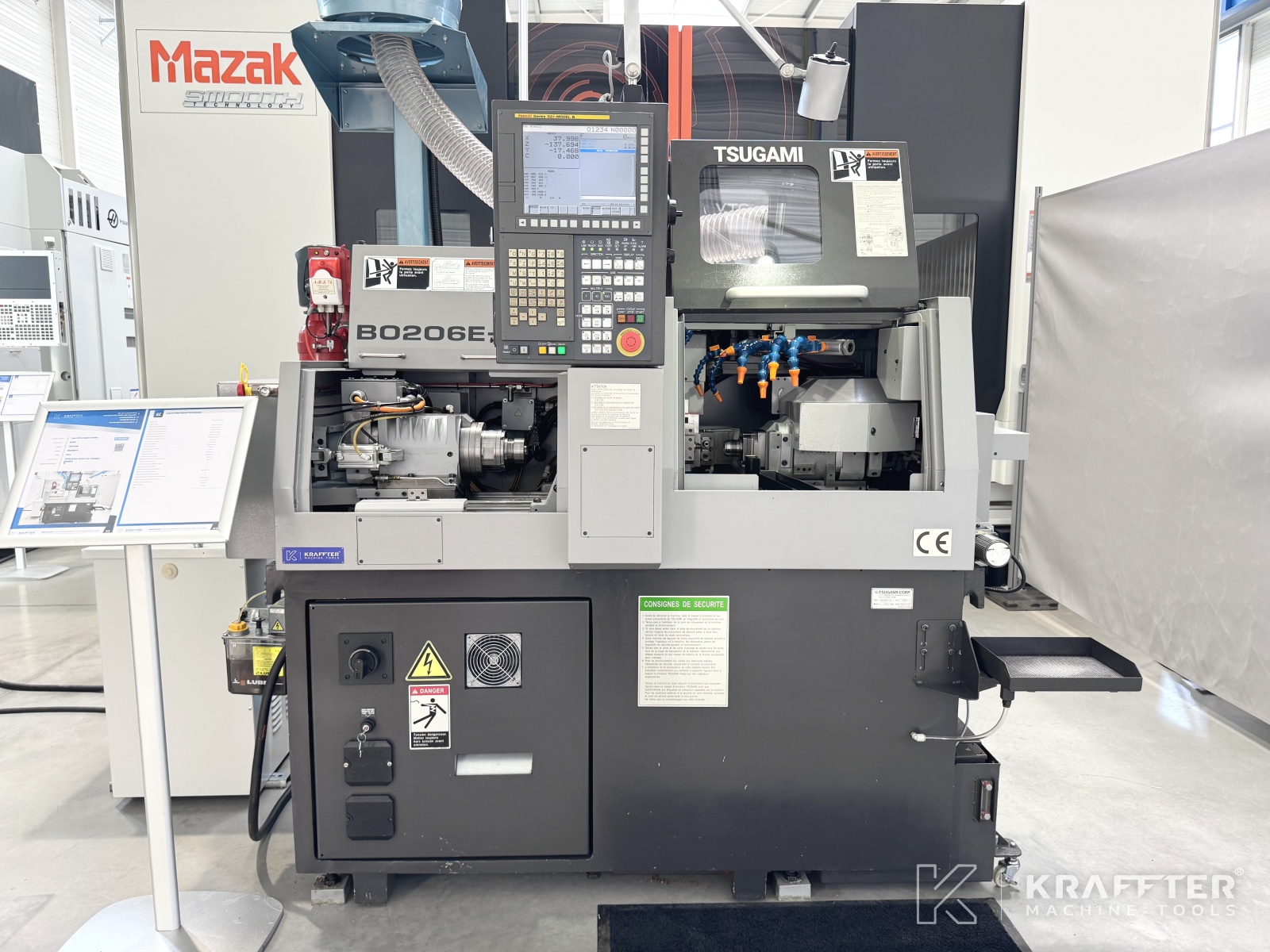

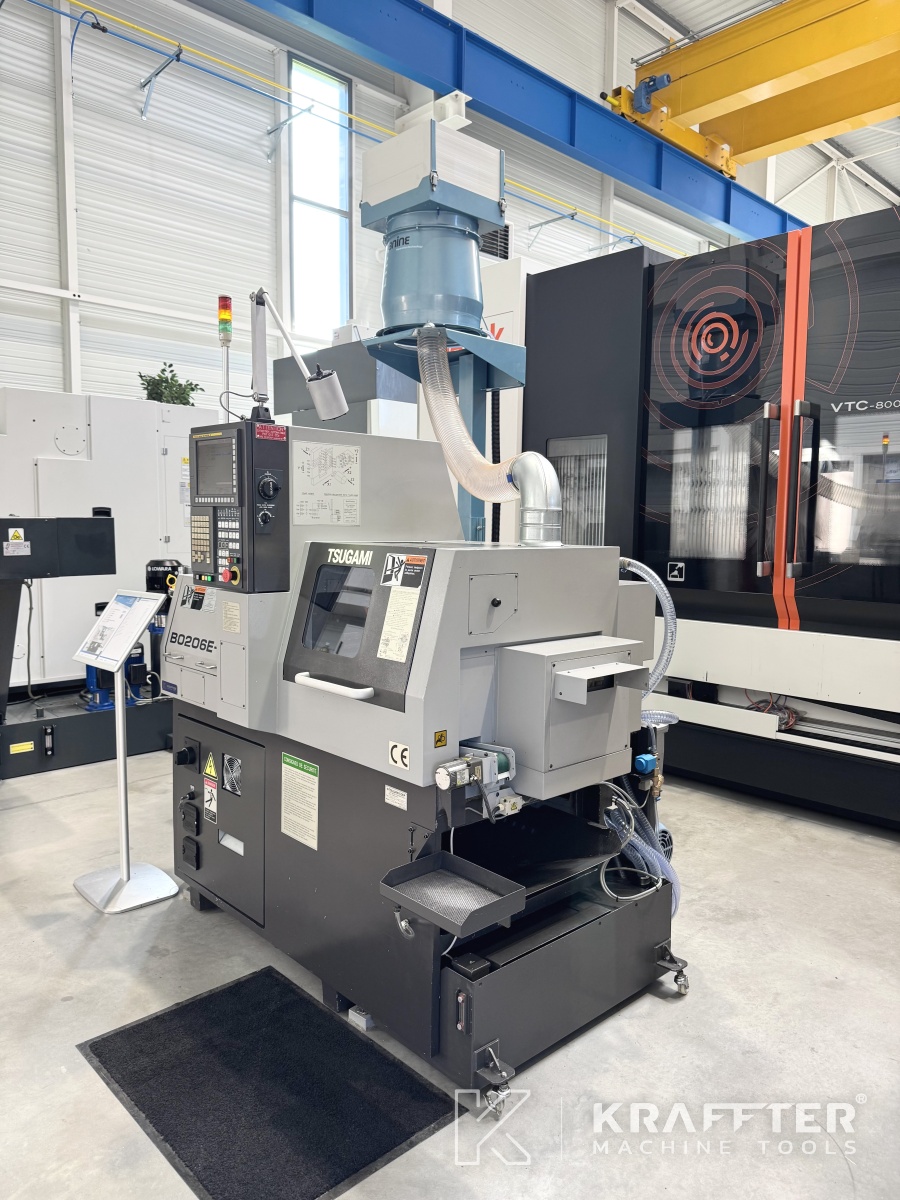

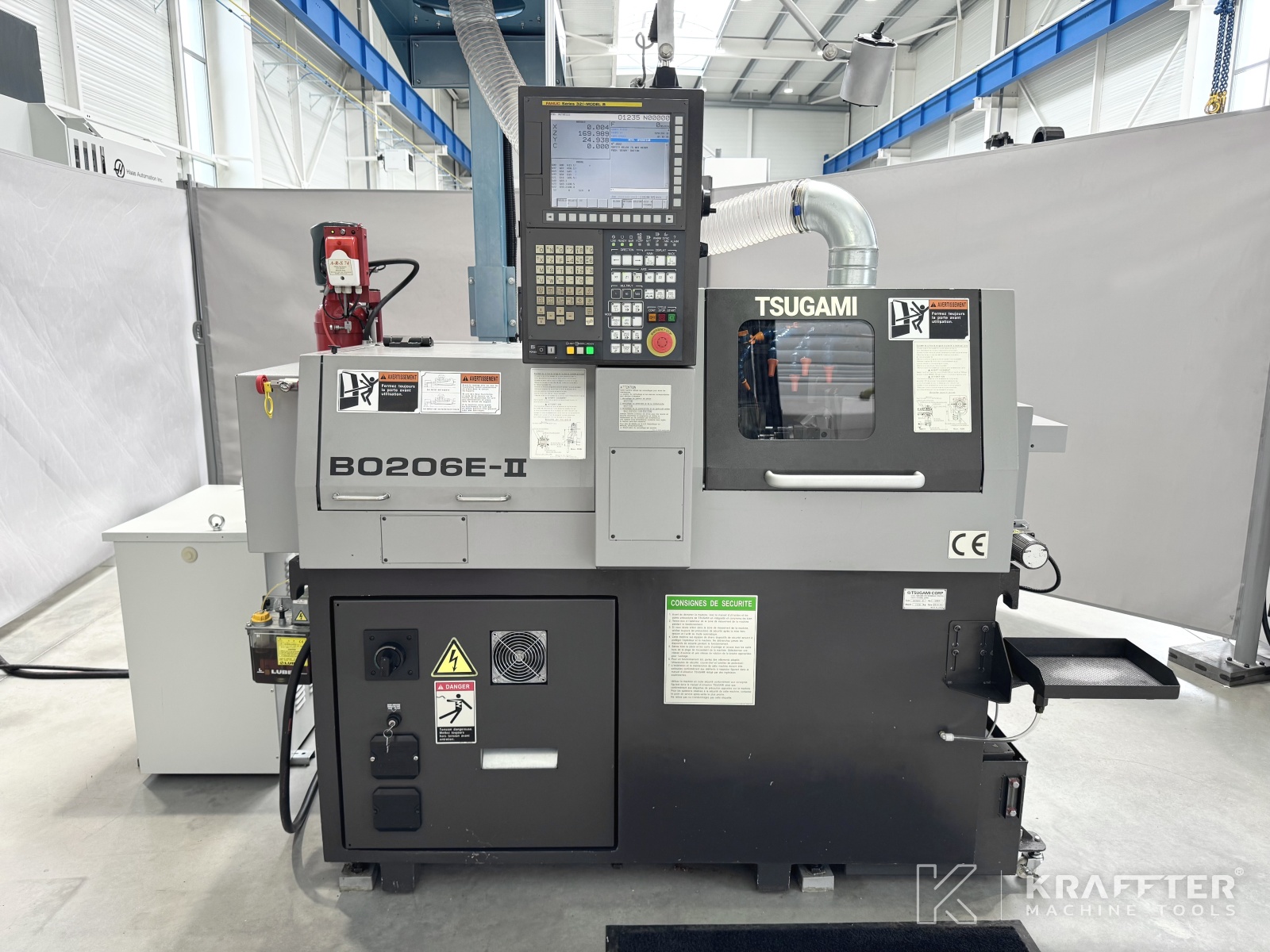

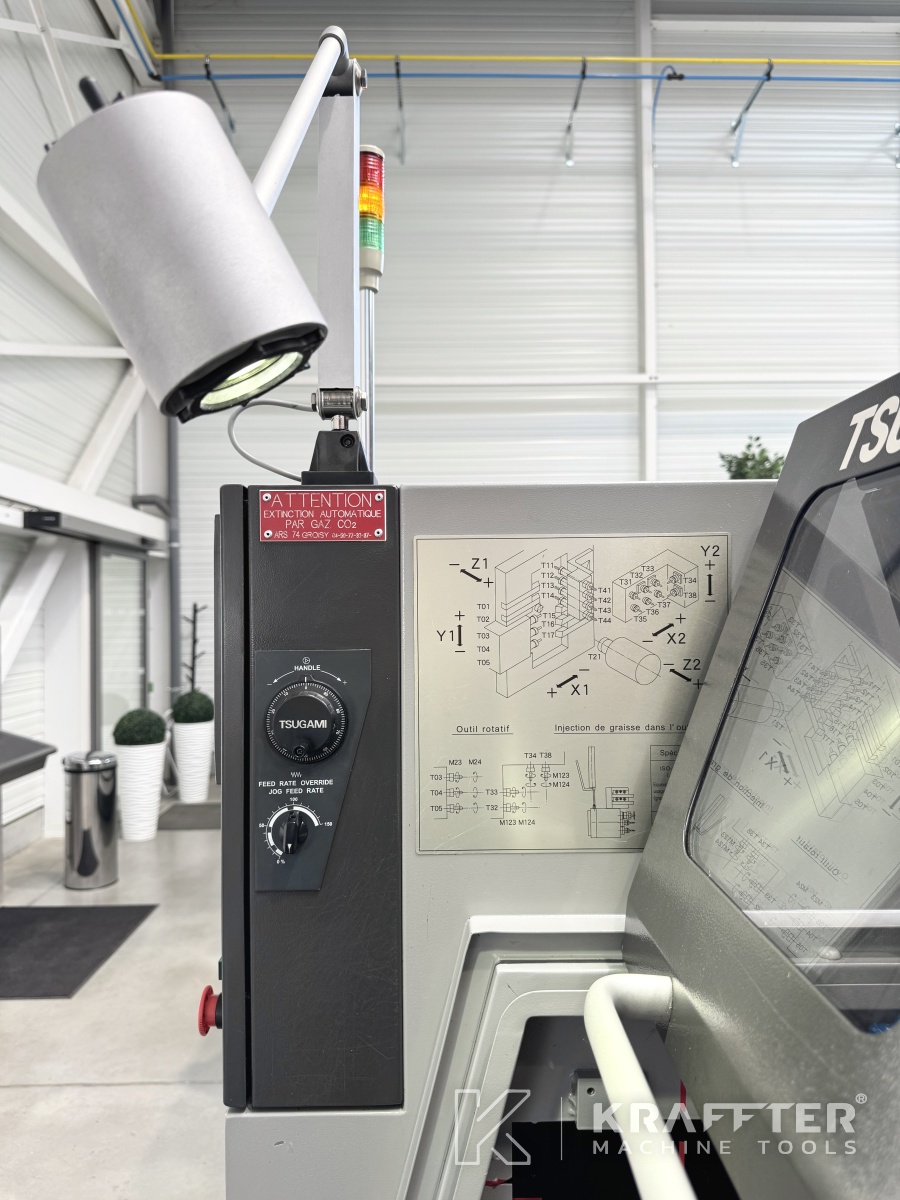

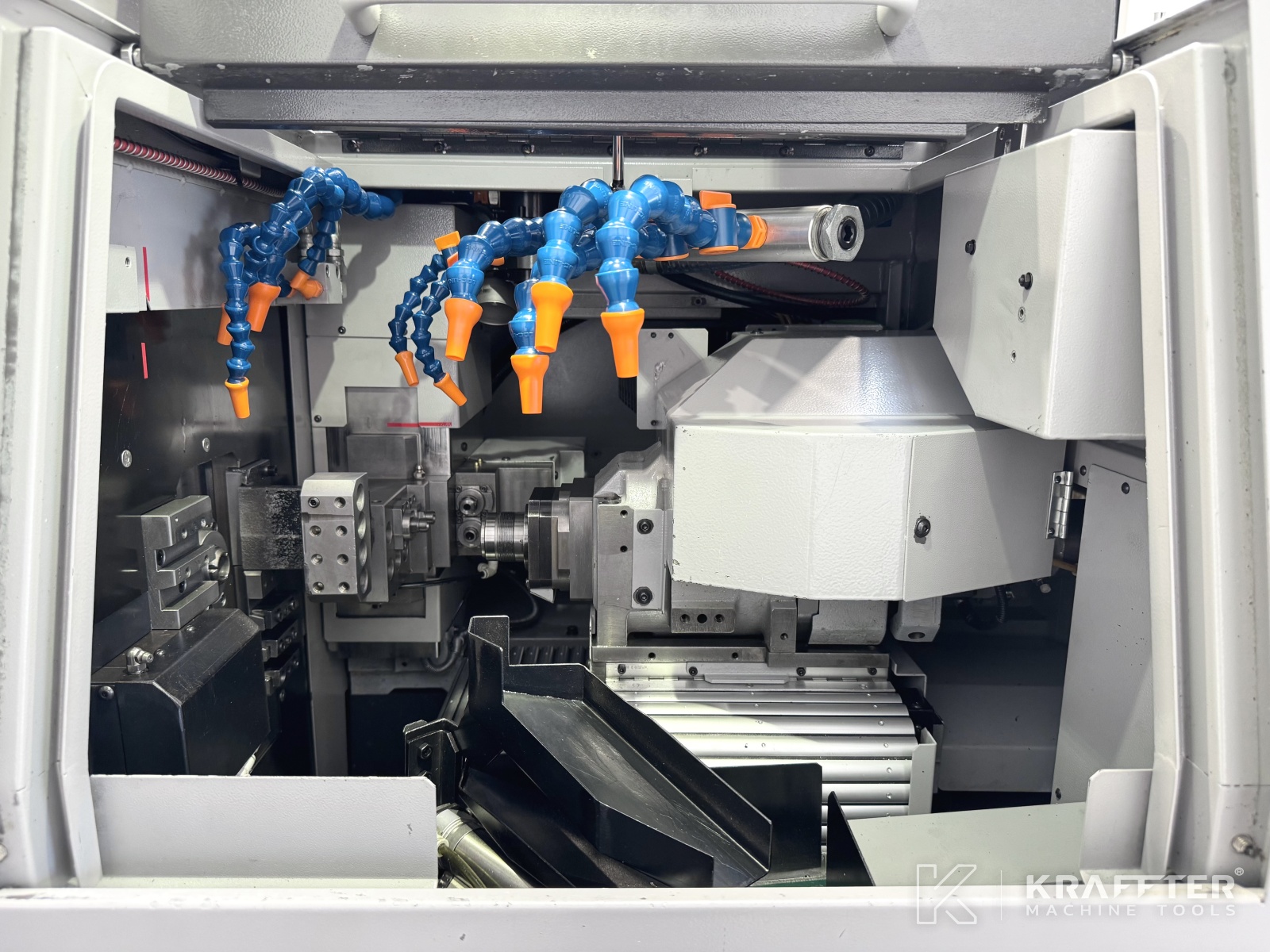

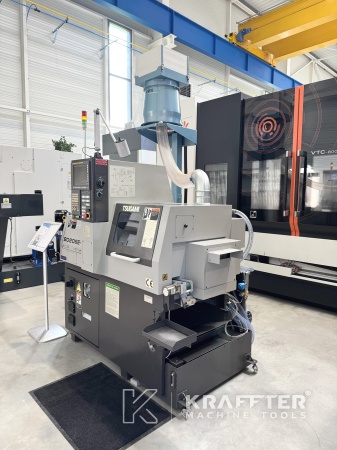

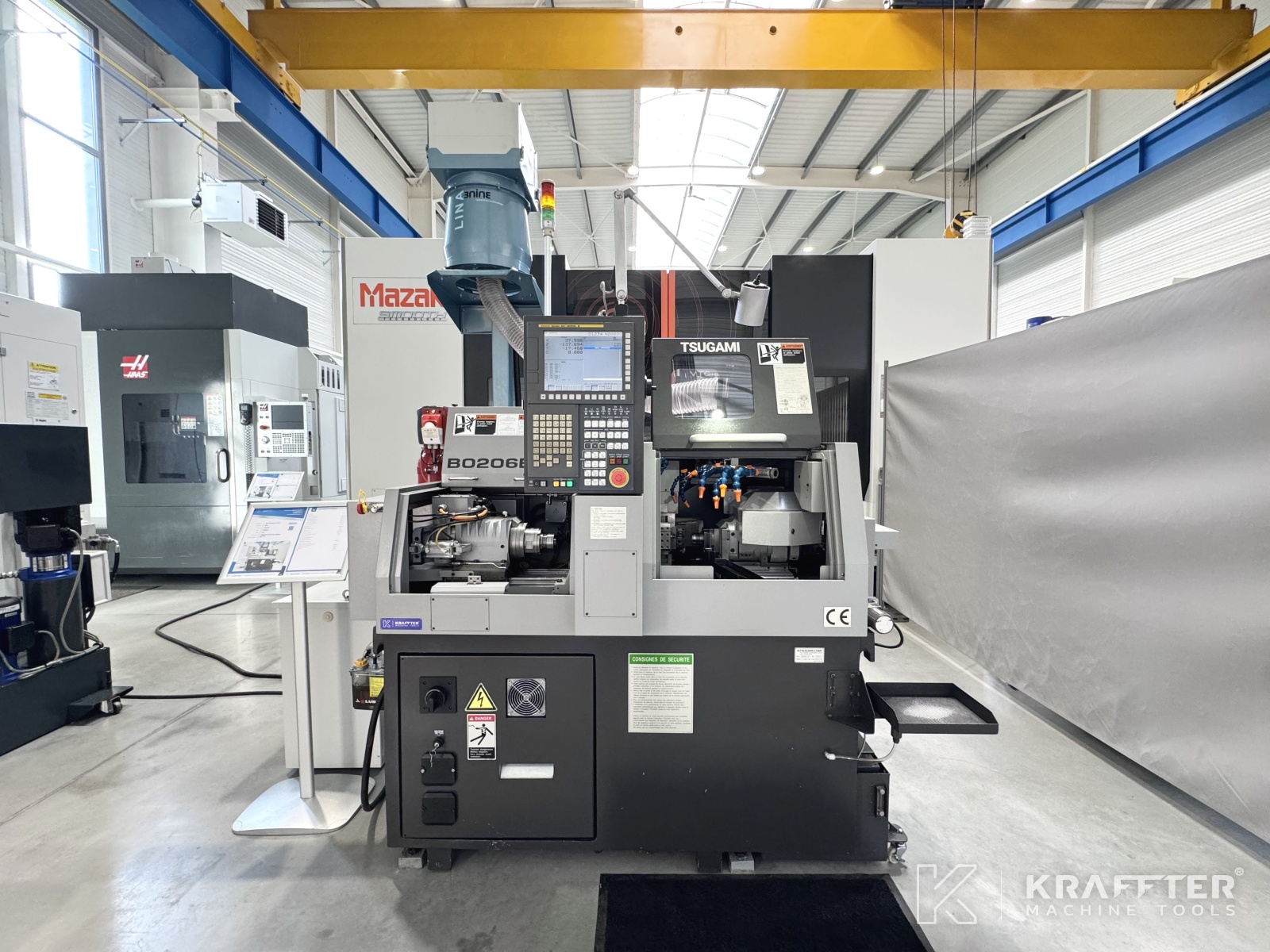

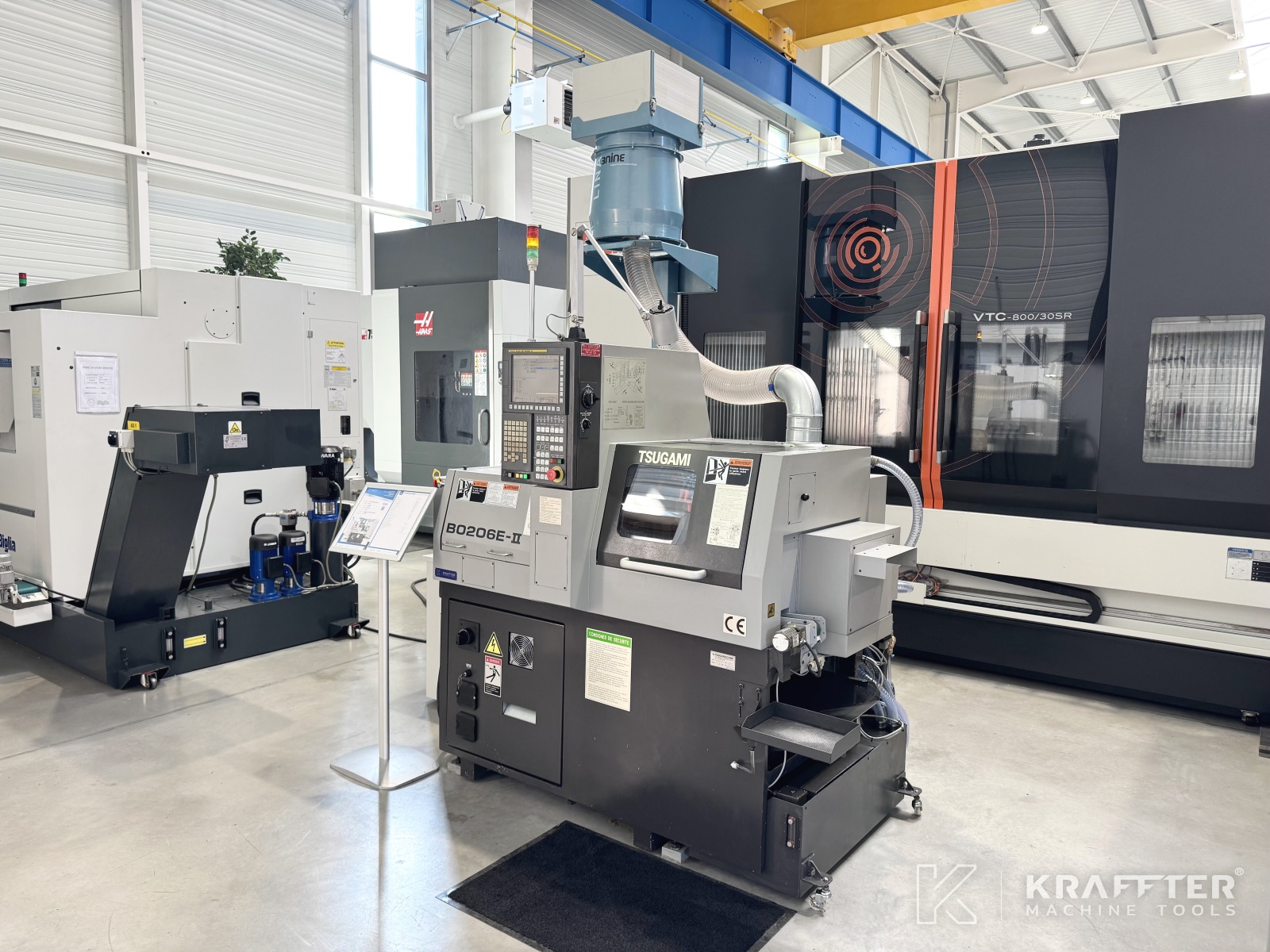

Maschinentyp: CNC Langdrehautomat
Hersteller : TSUGAMI
N° de stock: 90181

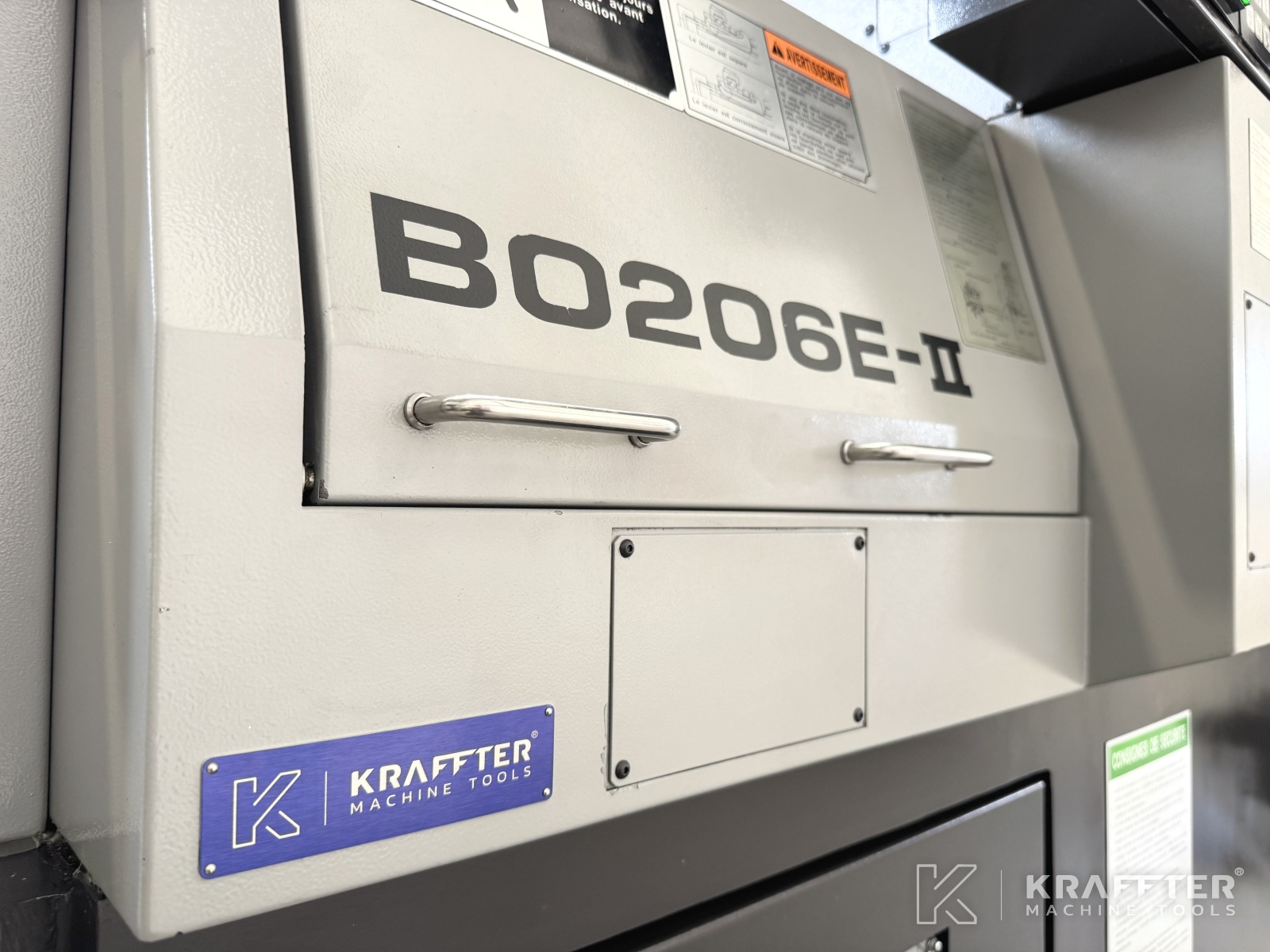

Modell : B0206E-II
Jahr : 2014
Standort : 73240 Saint-Genix-les-Villages, FRANCE
Technisches Datenblatt herunterladen
Bitte warten Sie einen MomentAngebot anfordern
Technische Daten

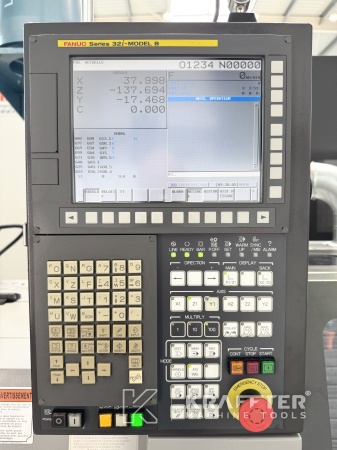

CN-Typ

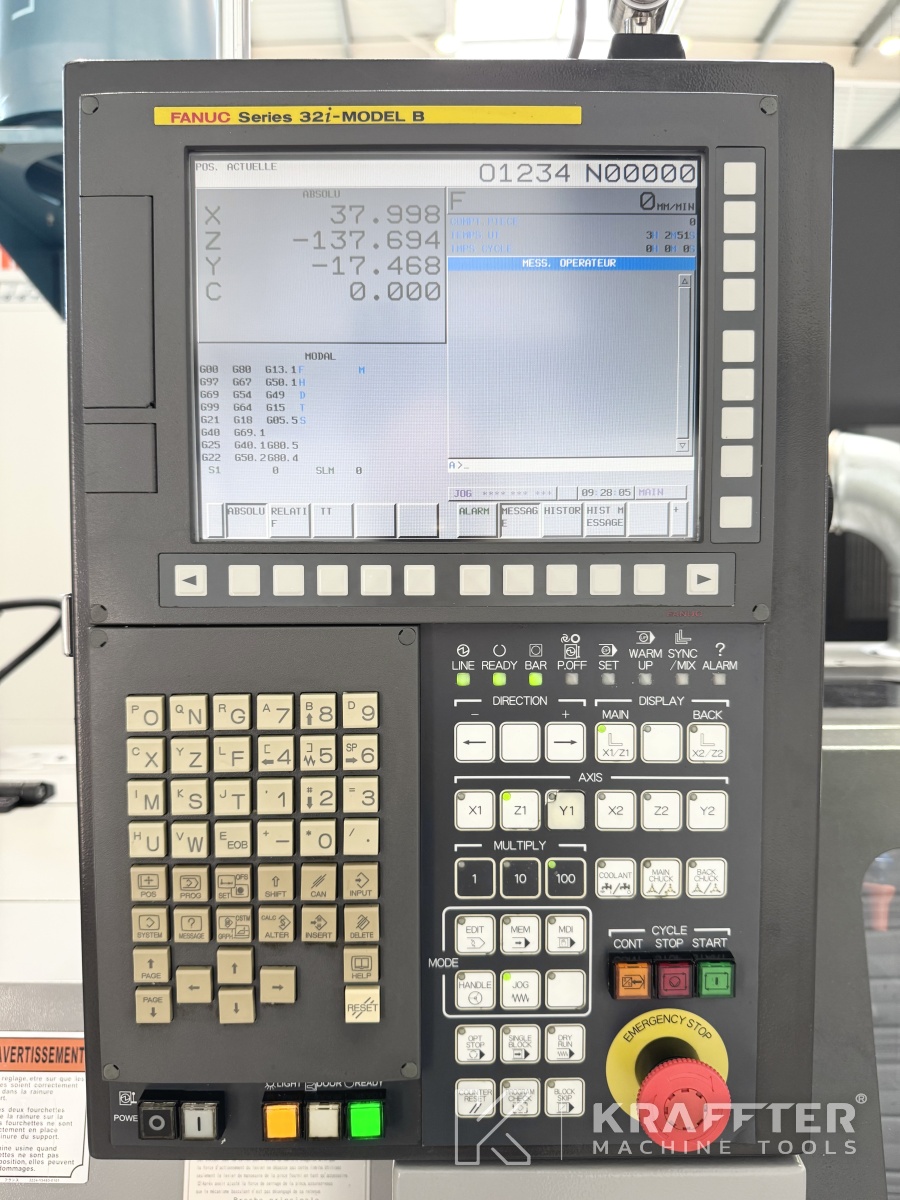

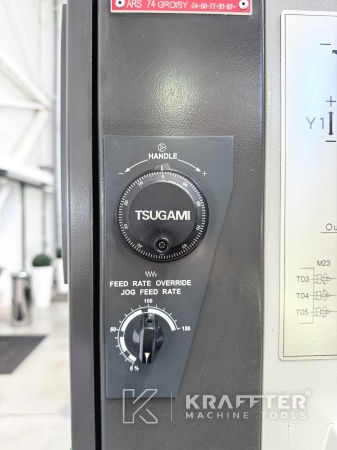

FANUC series 32i-B
Achsanzahl
6
Schnellvorschubgeschwindigkeit X1-Achse
24000 [mm/min]
Schnellvorschubgeschwindigkeit X2-Achse
24000 [mm/min]
Schnellvorschubgeschwindigkeit Z1-Achse
32000 [mm/min]
Schnellvorschubgeschwindigkeit Z2-Achse
32000 [mm/min]
Schnellvorschubgeschwindigkeit Y1-Achse
15000 [mm/min]
Schnellvorschubgeschwindigkeit Y2-Achse
15000 [mm/min]
Max. Stangendurchmesser
20 [mm]
Min. Spindeldrehzahl
200 [U/min]
Max. Spindeldrehzahl
10000 [U/min]
Indexierungsgenauigkeit C-Achse
0.001 [°]
Spindelleistung
3.7 [kW]
Min. Drehzahl der Gegenspindel
200 [U/min]
Max. Drehzahl der Gegenspindel
12000 [U/min]
Indexierungsgenauigkeit C-Achse Gegenspindel
0.001 [°]
Leistung Gegenspindel
2.2 [kW]
Anzahl Positionen Endvorrichtung
8
Anzahl Positionen Kamm 1
5
Anzahl der angetriebenen Werkzeugstationen – Kamm 1
3
Drehzahl rotierende Werkzeuge Kamm 1
8000 [U/min]
Anzahl Positionen Gegenoperation
8
Anzahl motorisierte Positionen Gegenoperation
4
Geschwindigkeit Drehwerkzeuge Gegenoperation
8000 [U/min]
Max. Querschnitt der Werkzeughalter
12 x 12 [mm]
Arbeitszeit
9132 [h]
Gewicht
1750 [kg]
Die technischen Merkmale dienen ausschließlich zur unverbindlichen Information. Die Beschreibung wurde möglicherweise automatisch übersetzt.
Zusätzliche Informationen
INCLUDED EQUIPMENT:

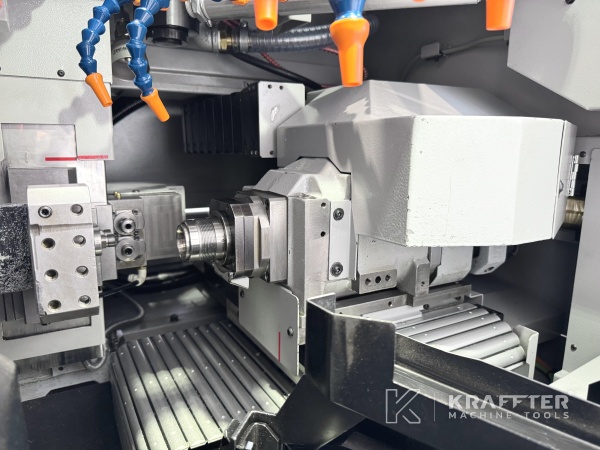

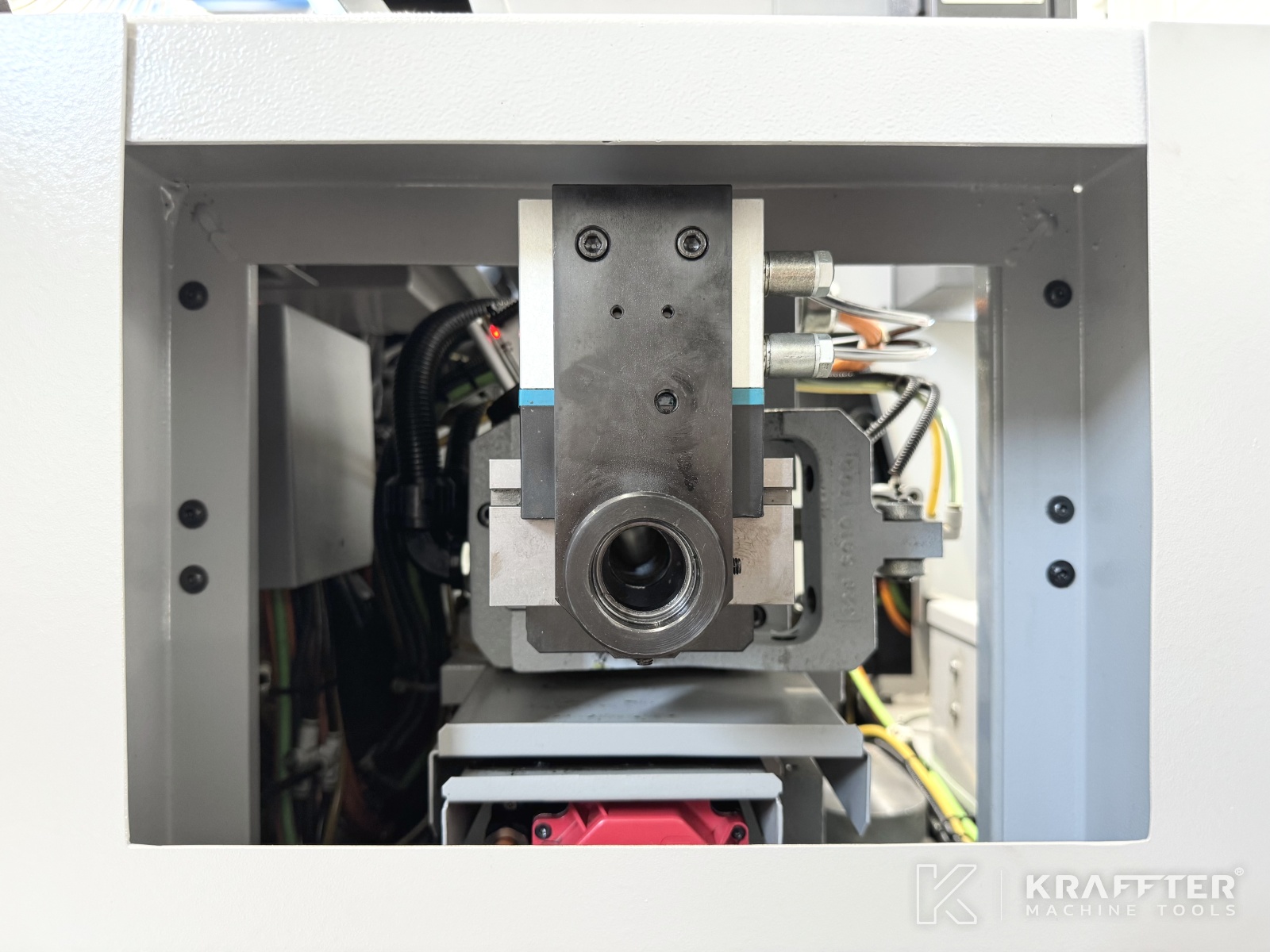

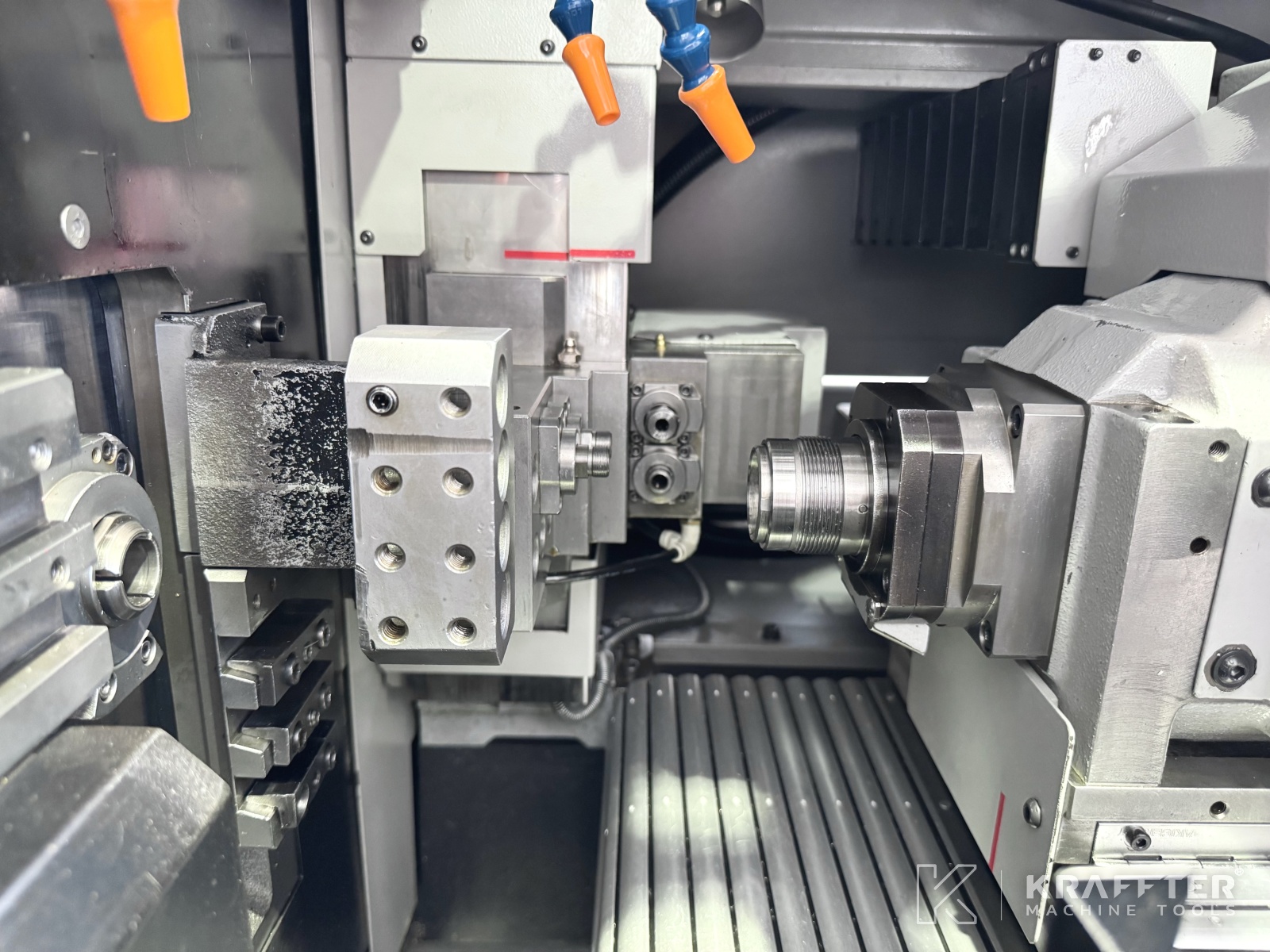

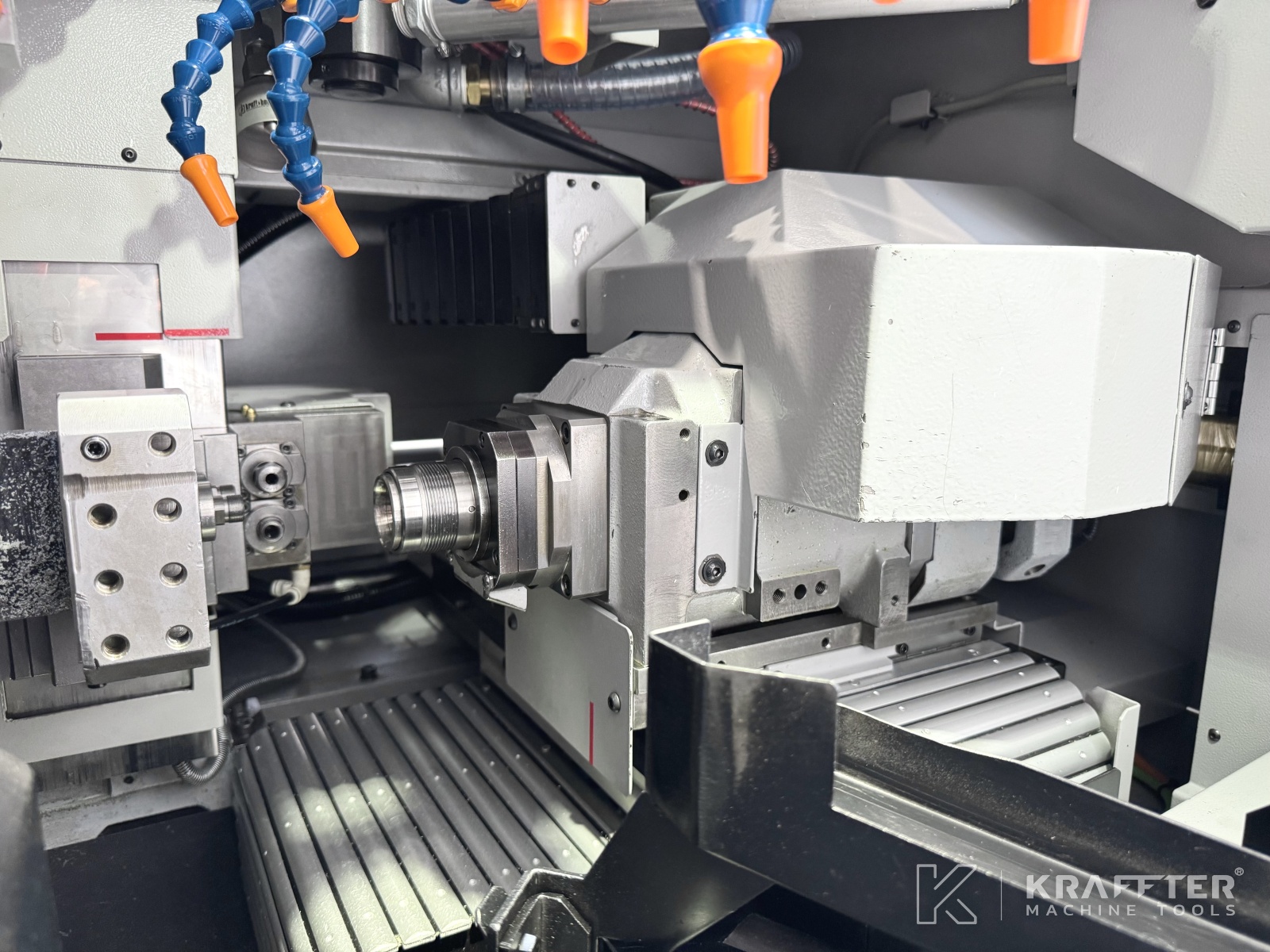

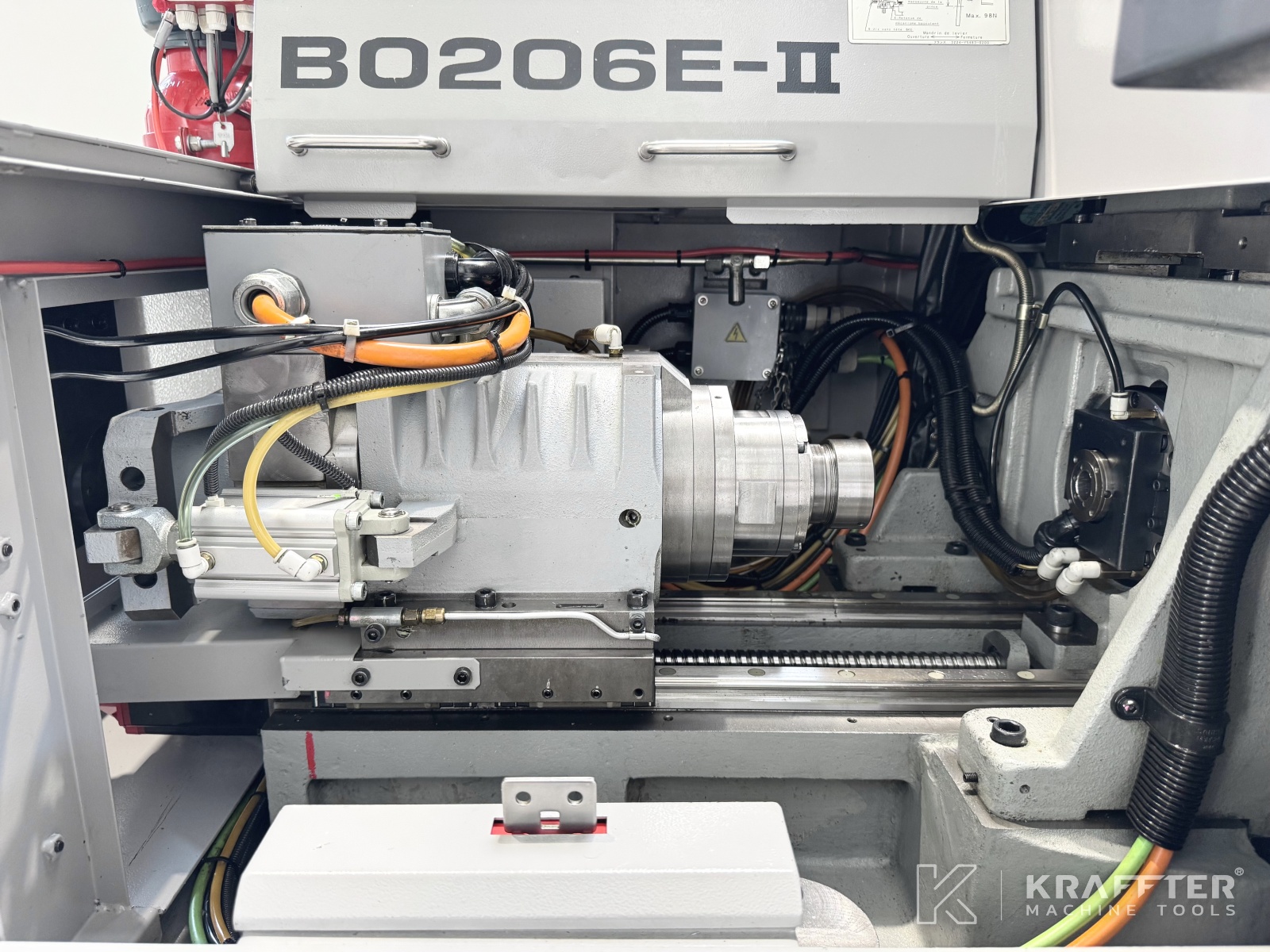

- x1 sliding headstock (direct drive)

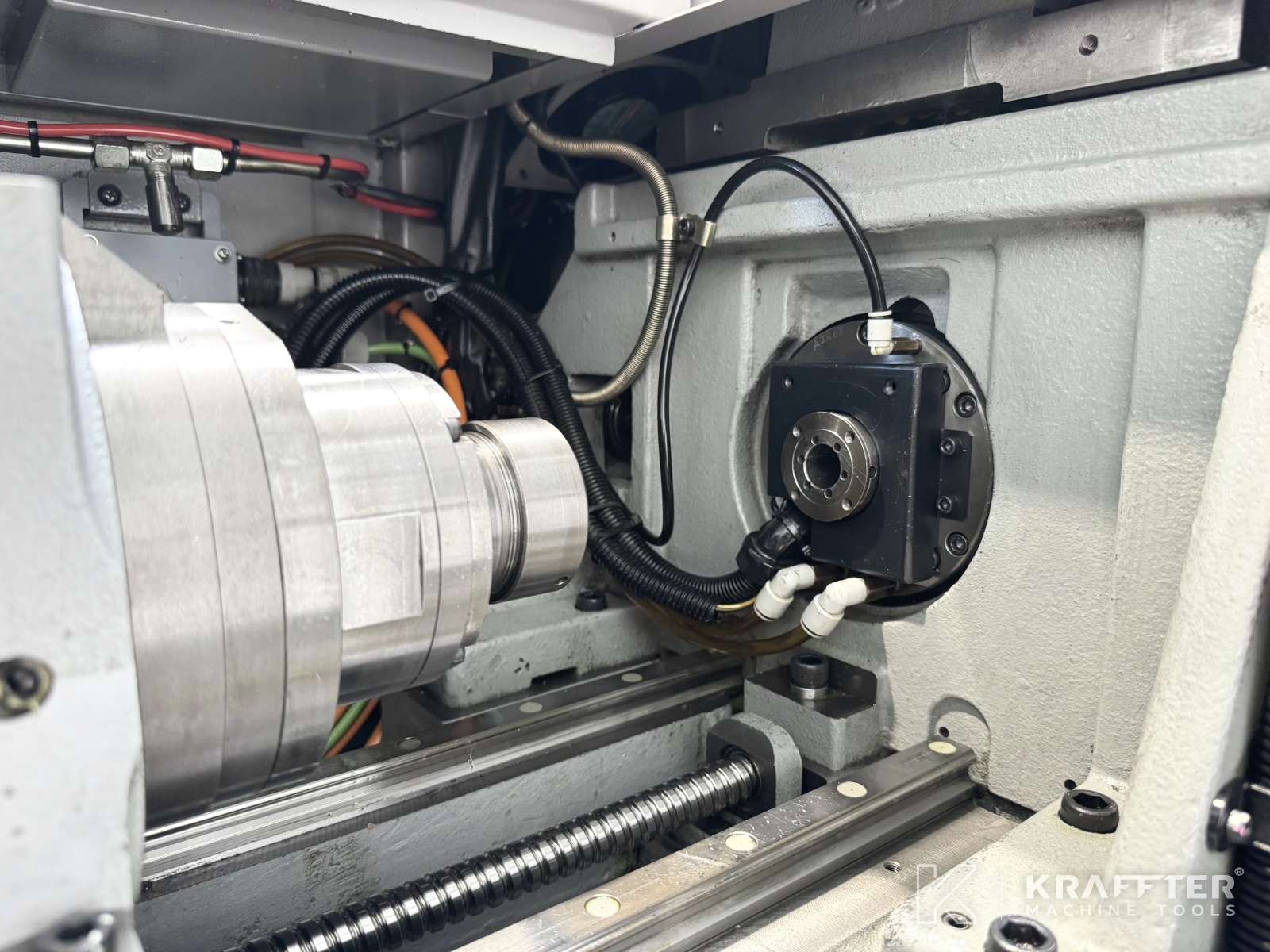

- x1 counter spindle (direct drive)

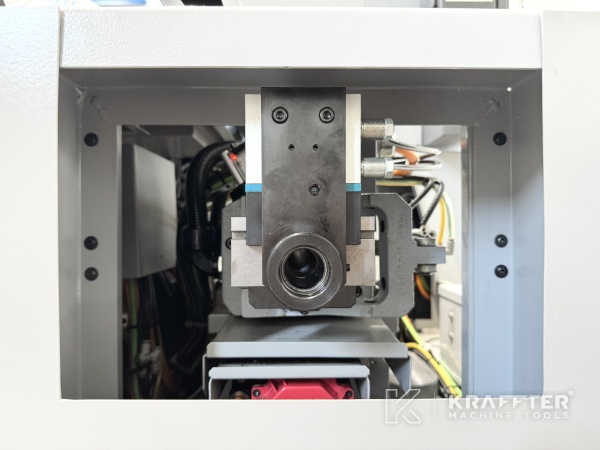

- x1 rotary guide bush (direct drive)

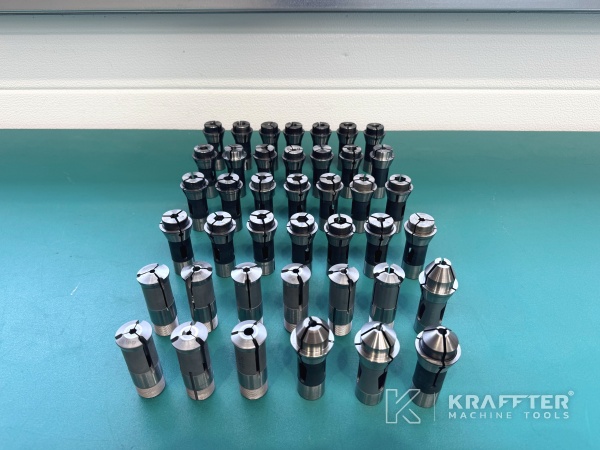

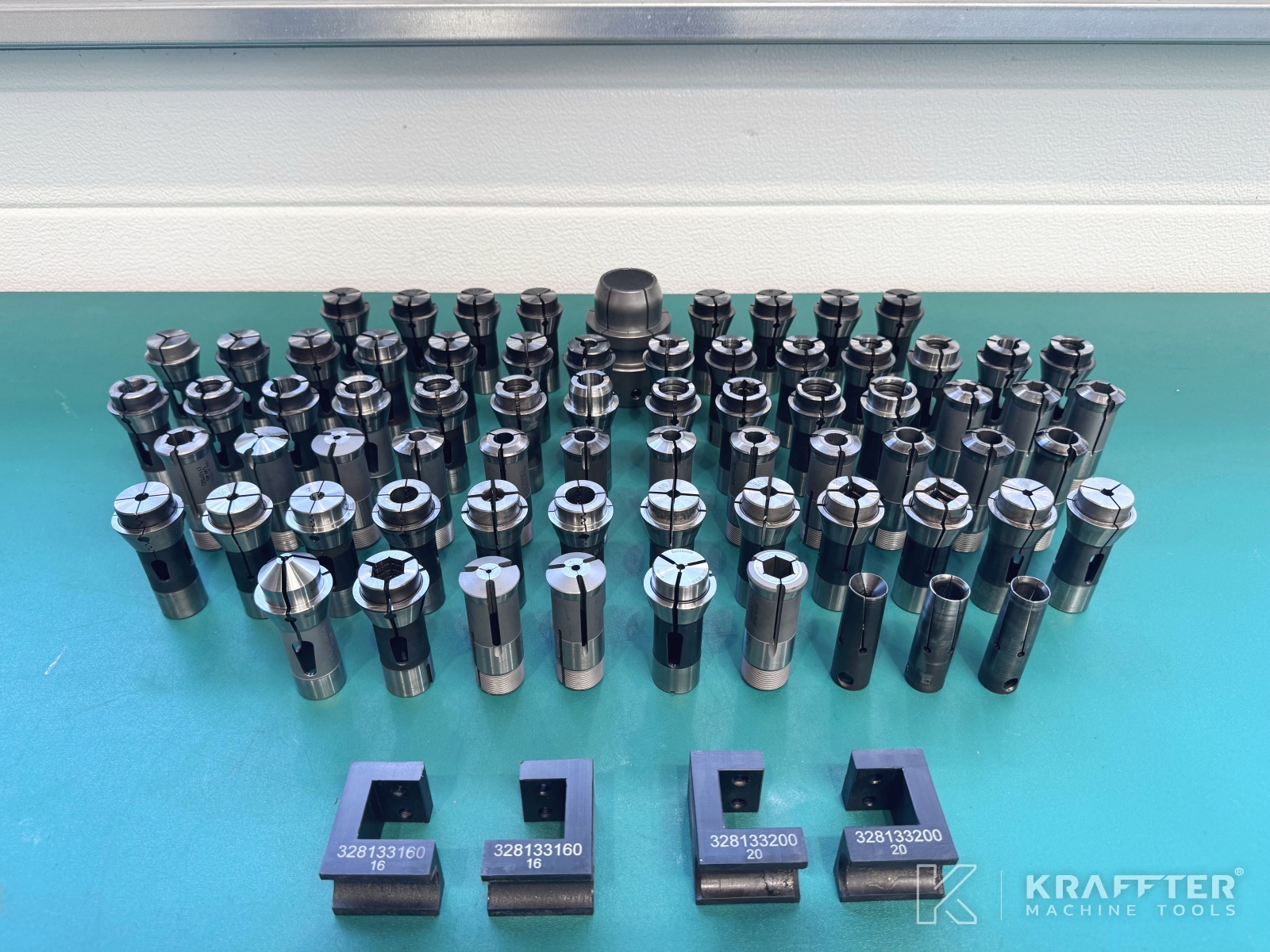

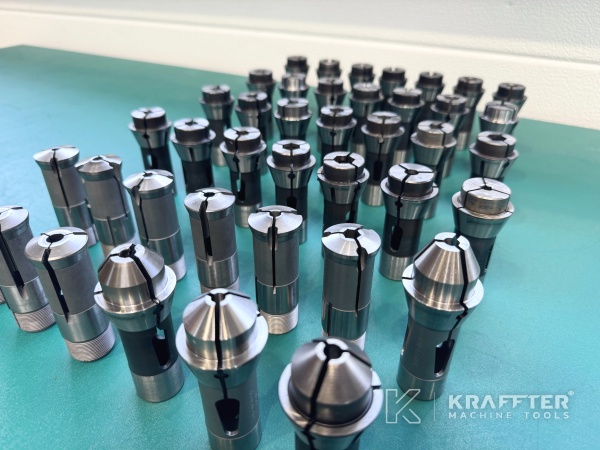

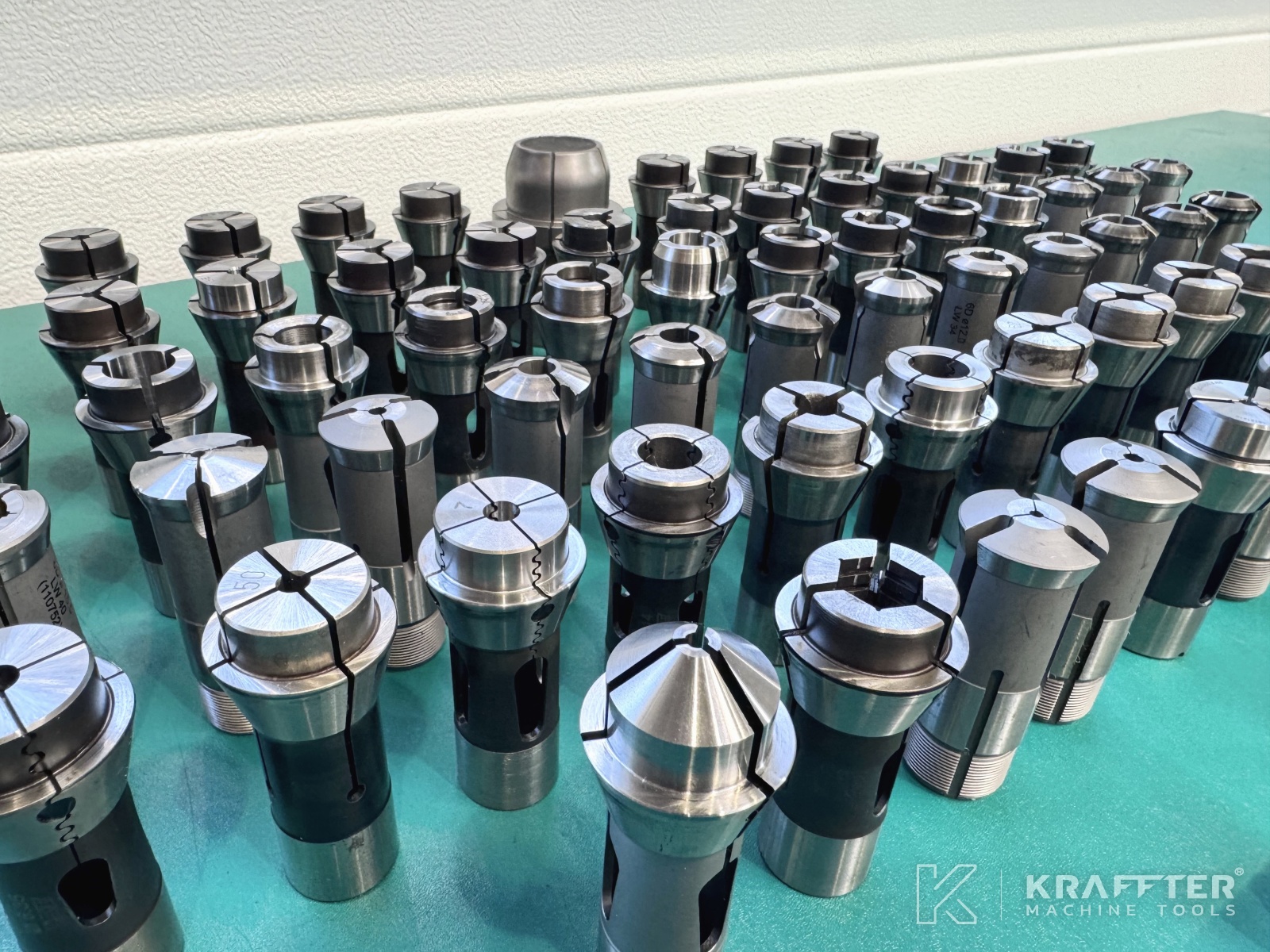

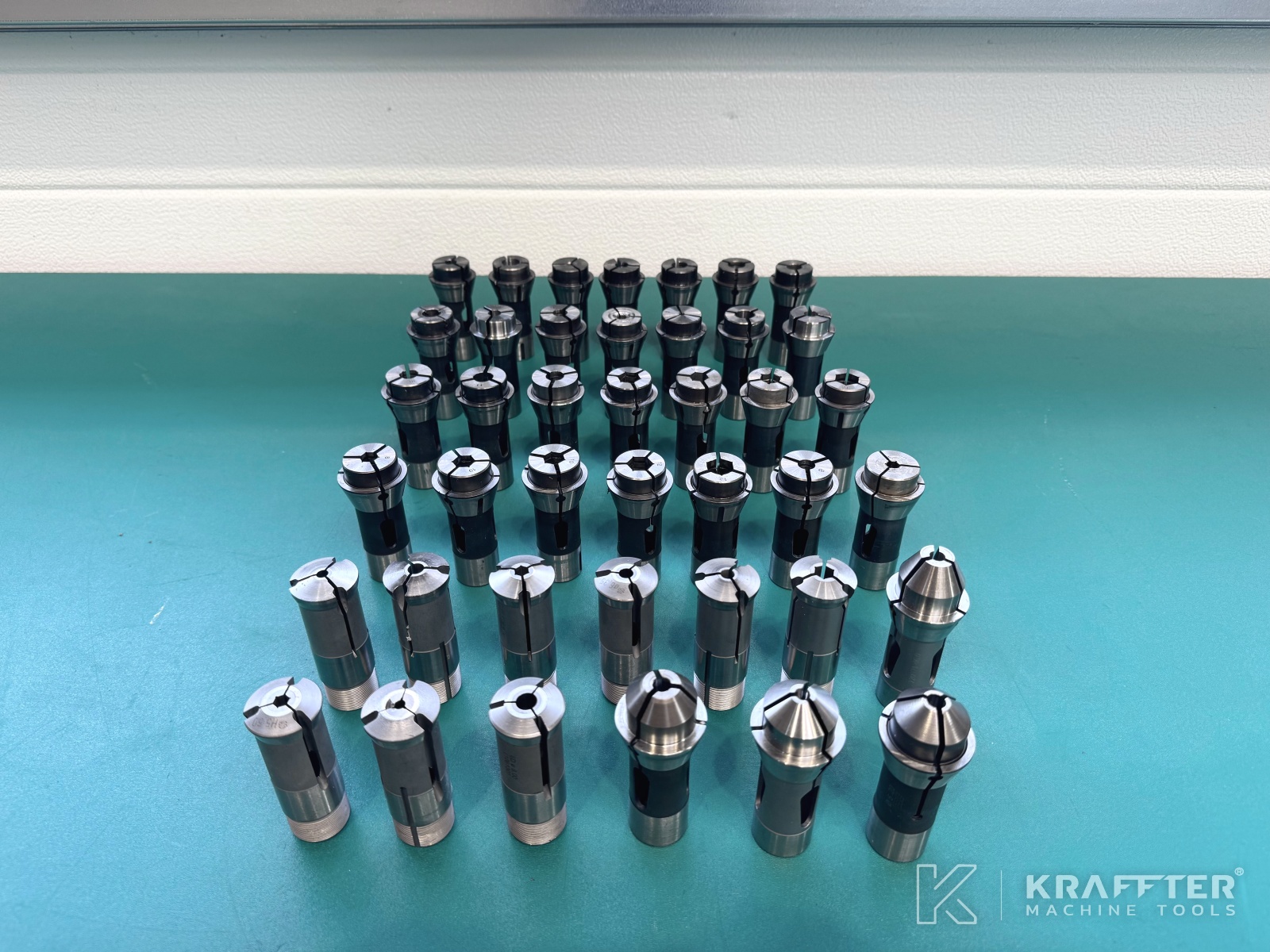

- x108 collets

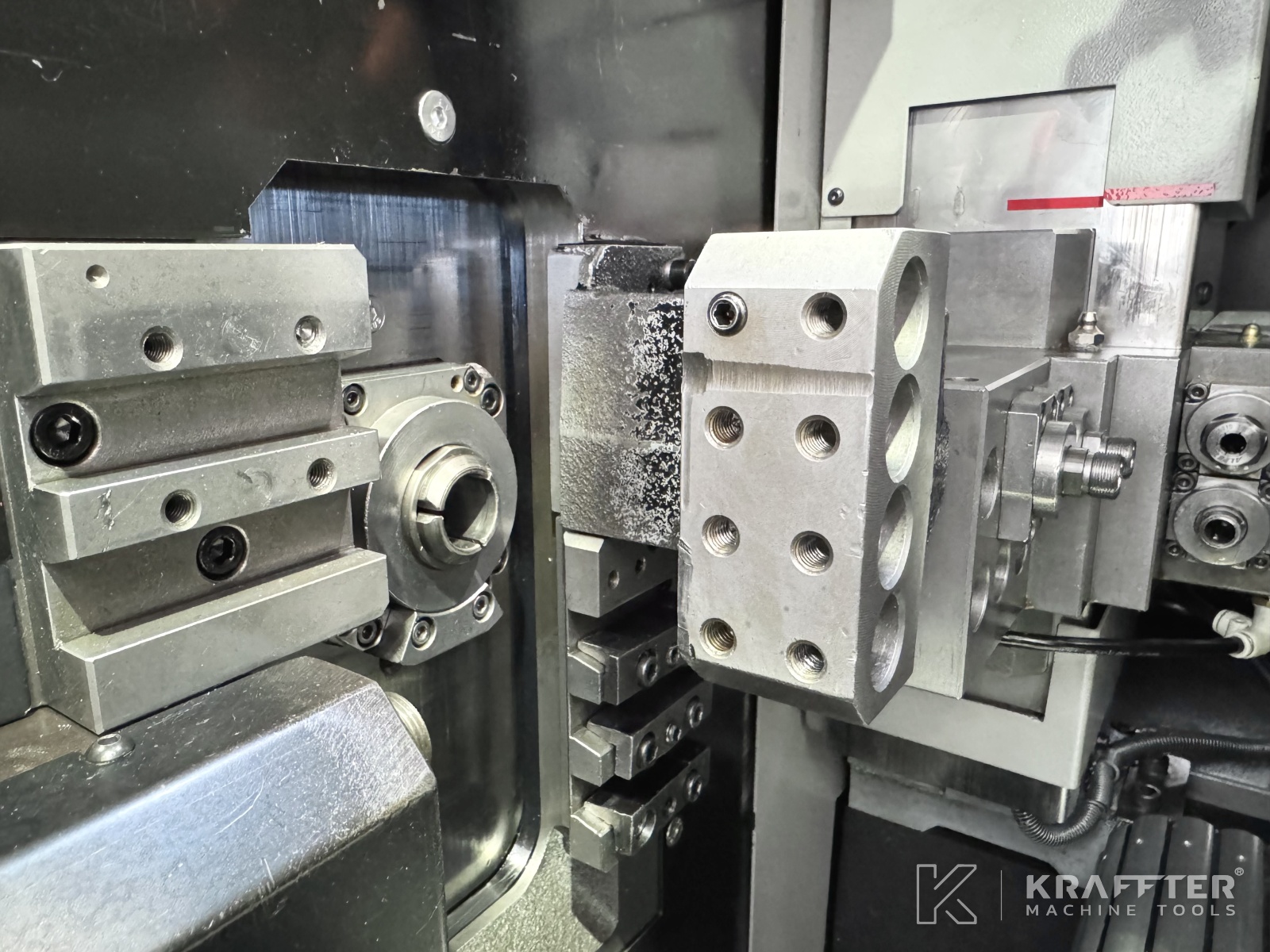

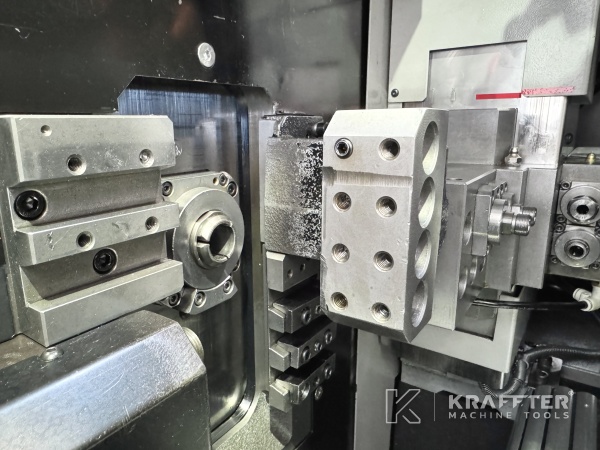

- x7 live tool holders

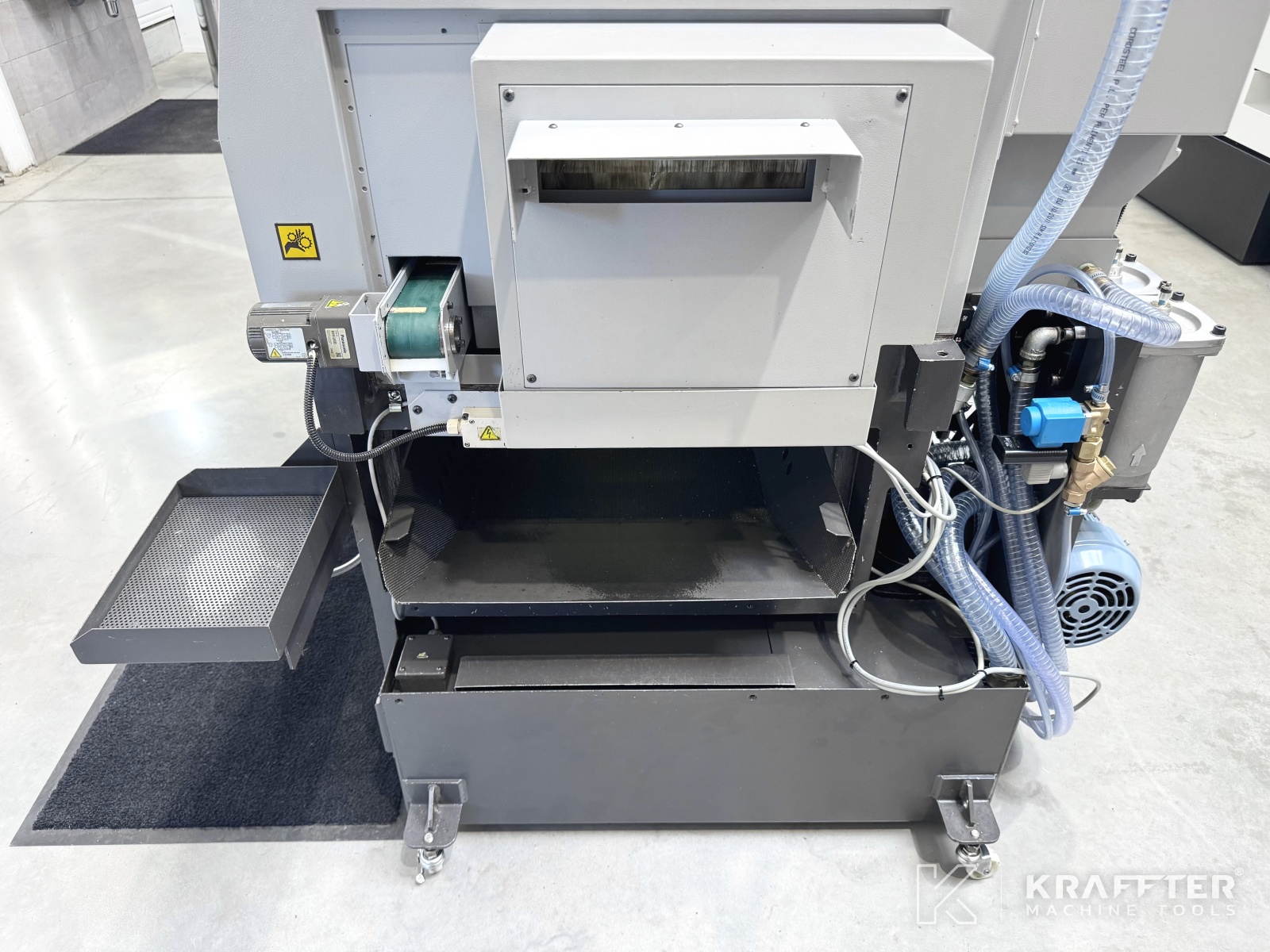

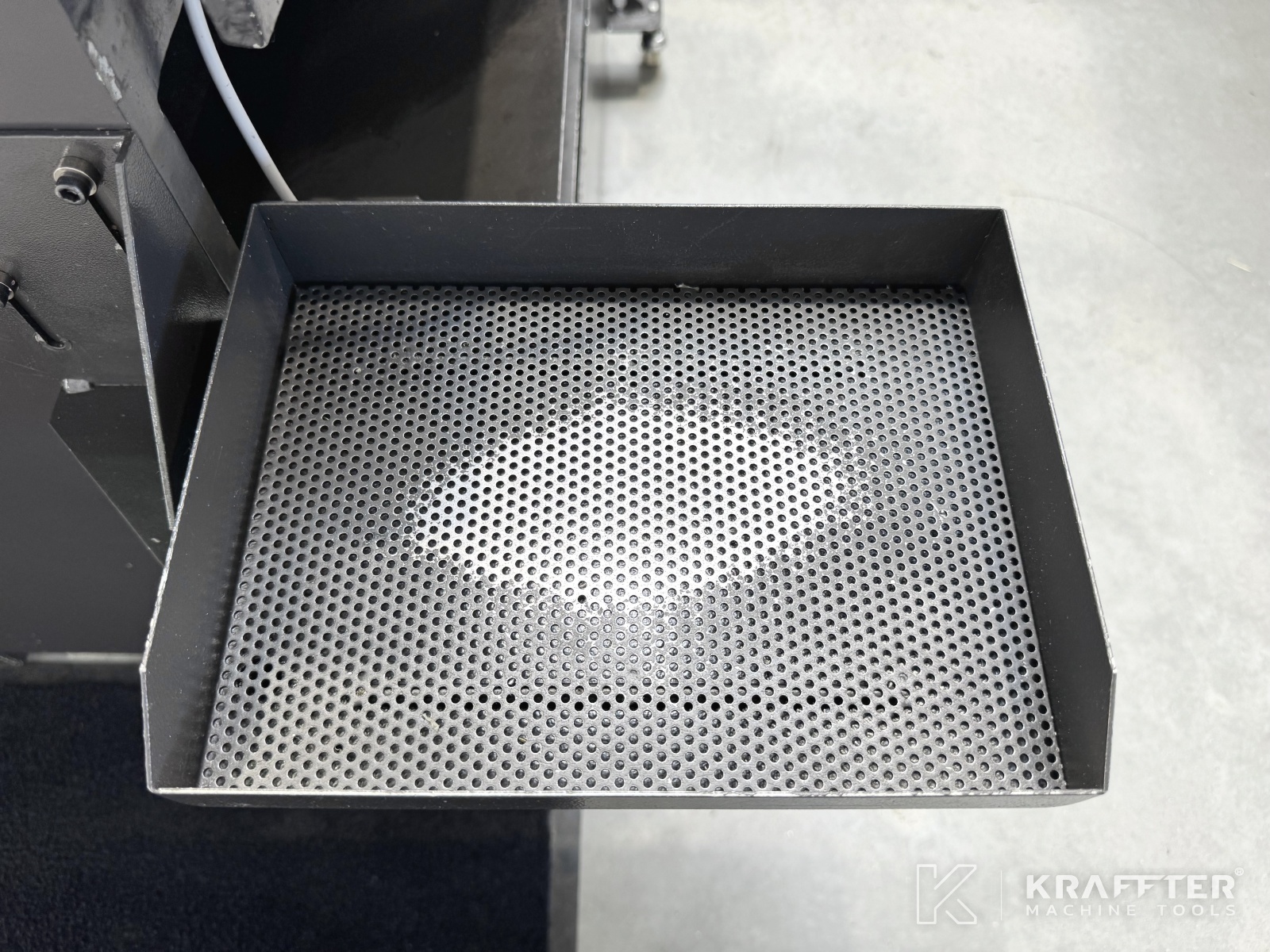

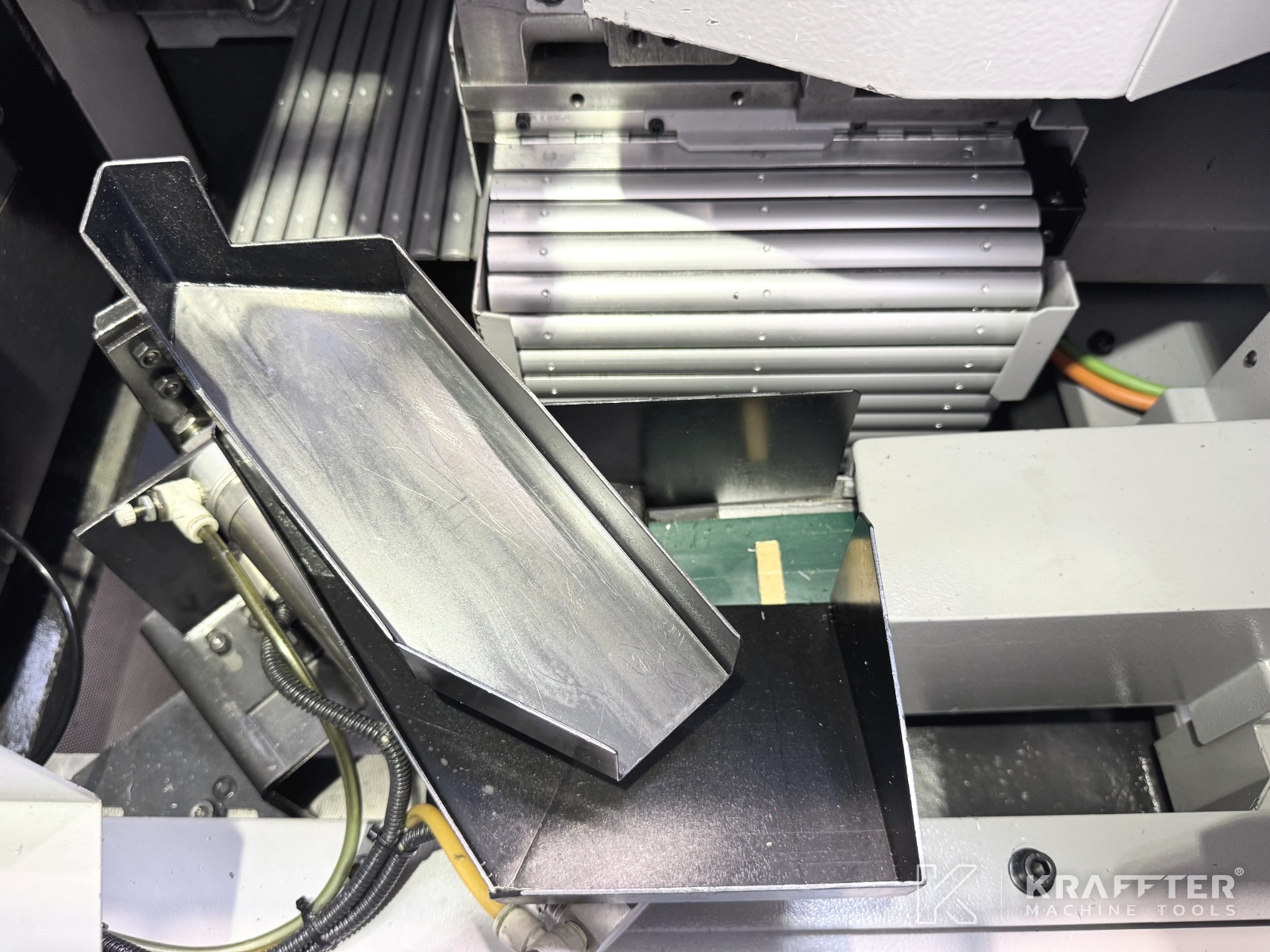

- x1 parts catcher
- x1 parts conveyor belt
- x1 parts ejection device

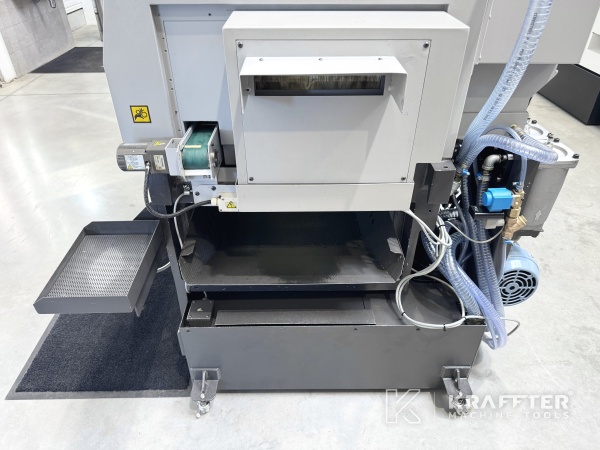

- x1 chip conveyor

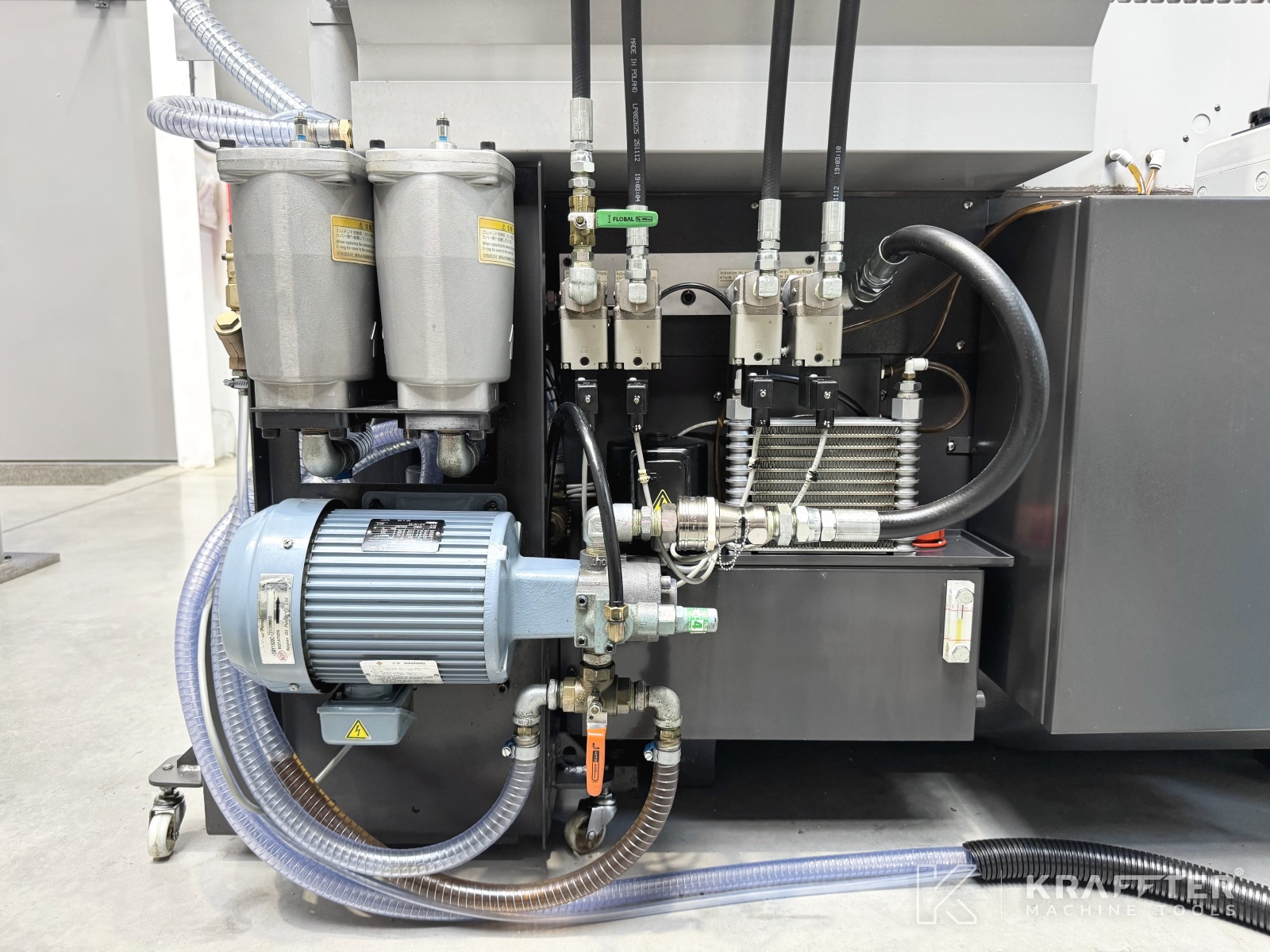

- x1 coolant tank

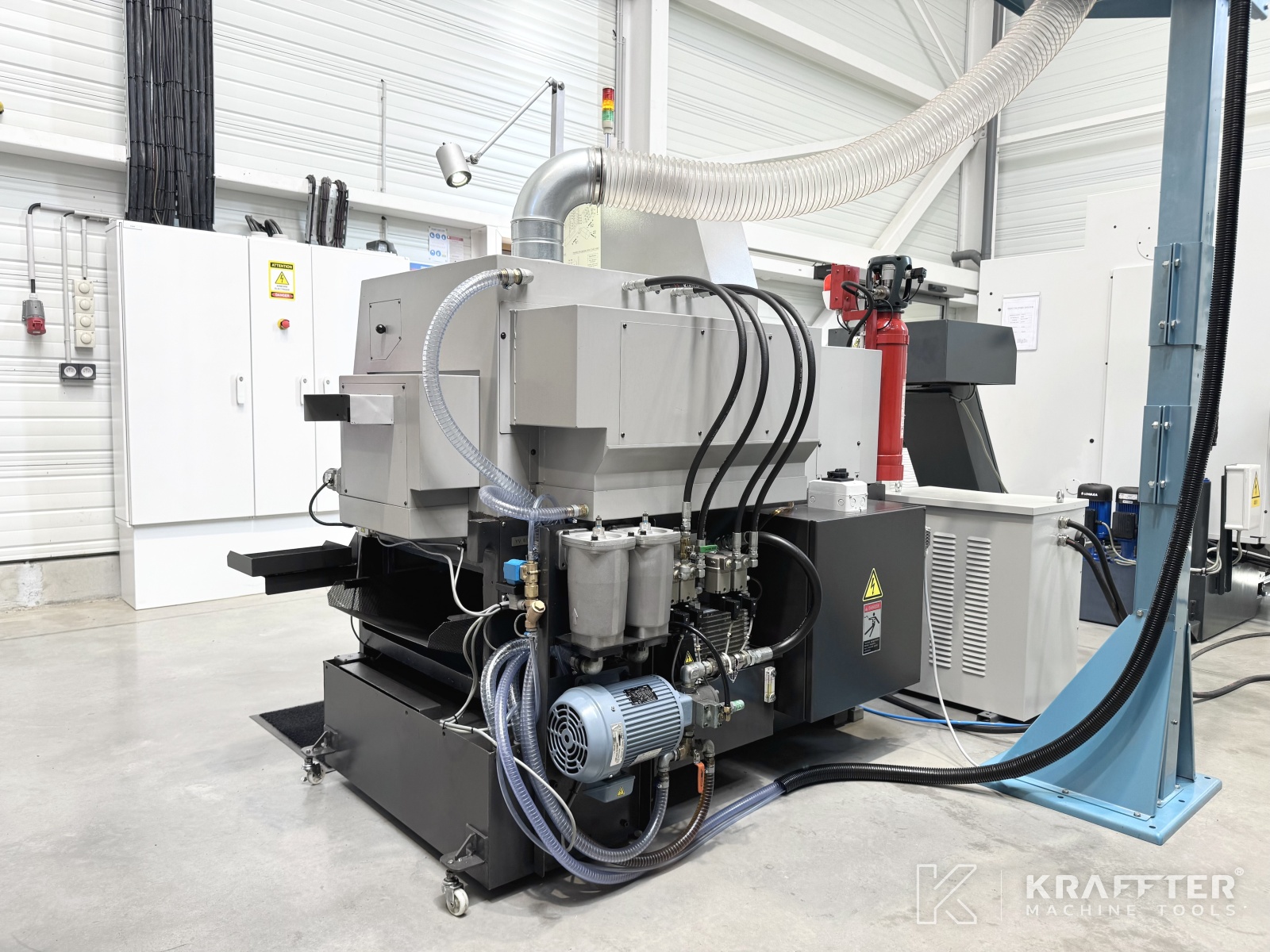

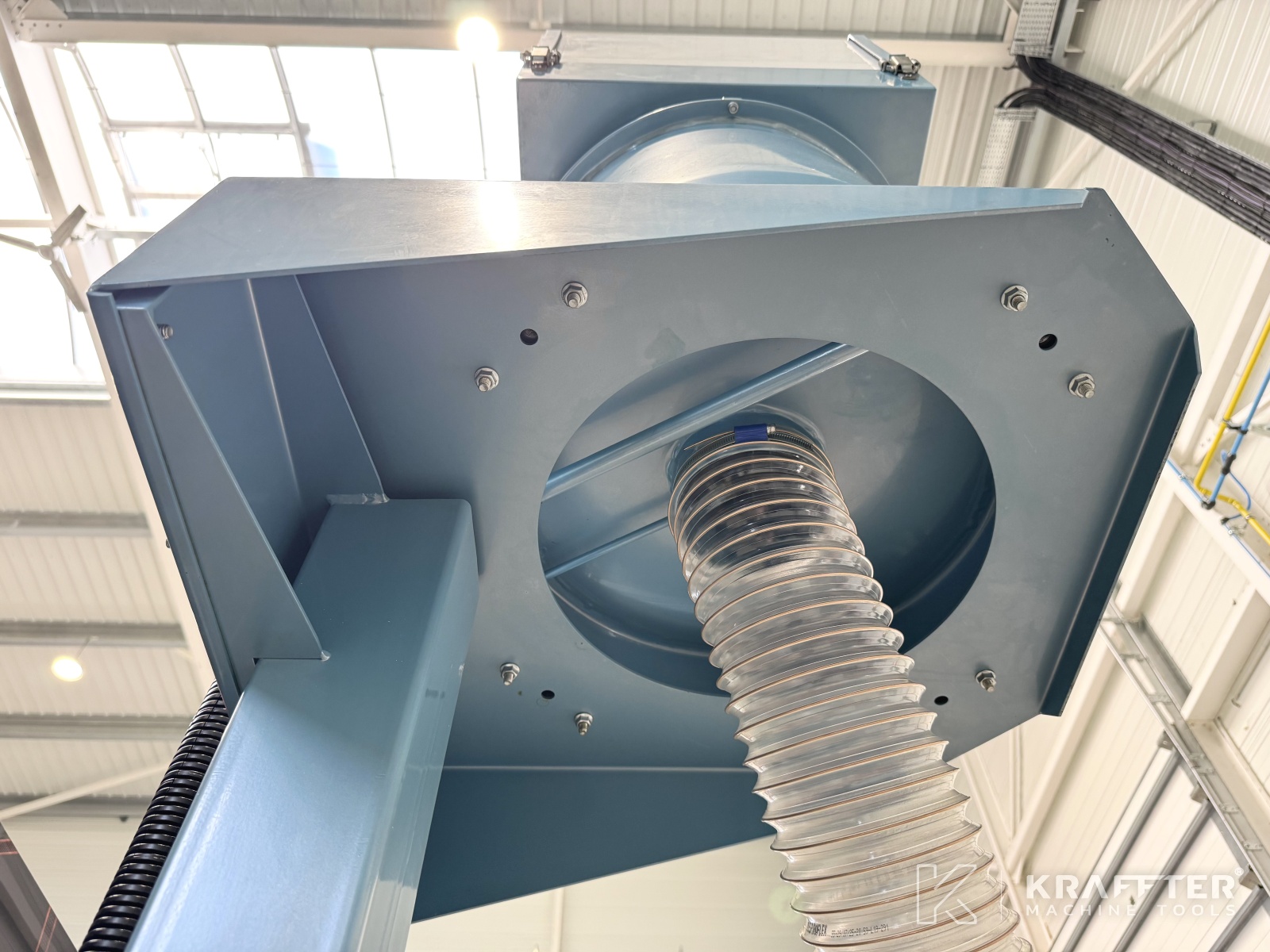

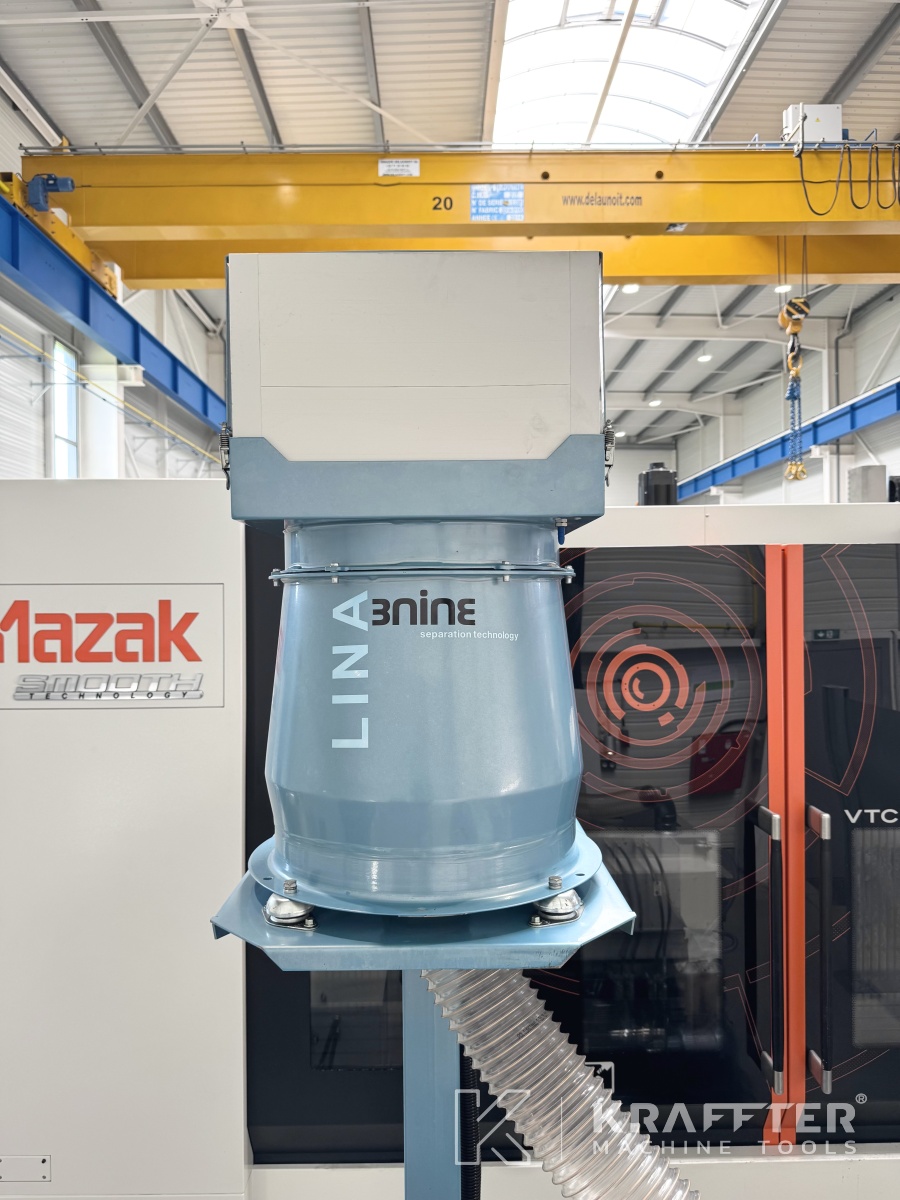

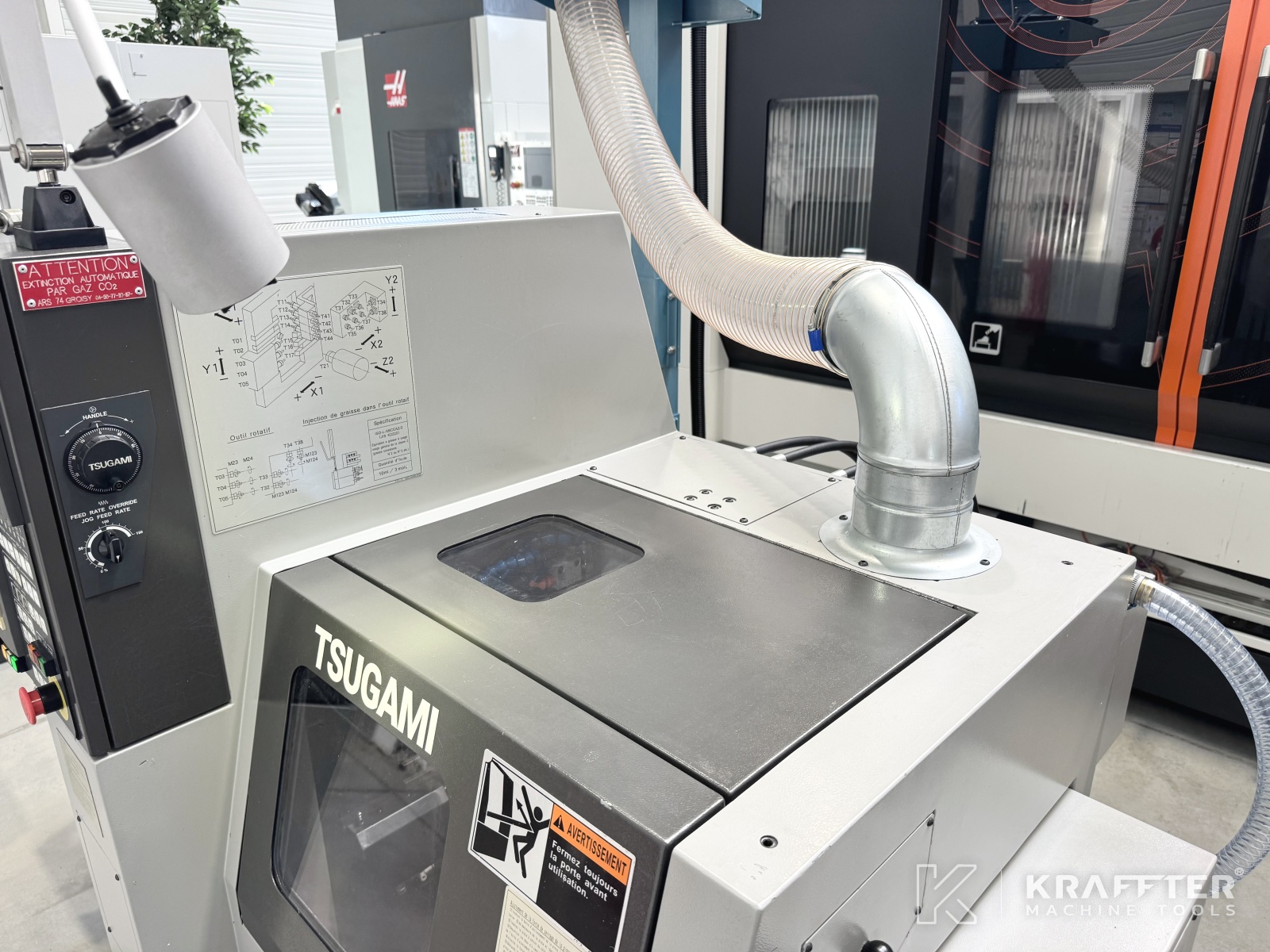

- x1 oil mist extraction unit, 3nine LINA type

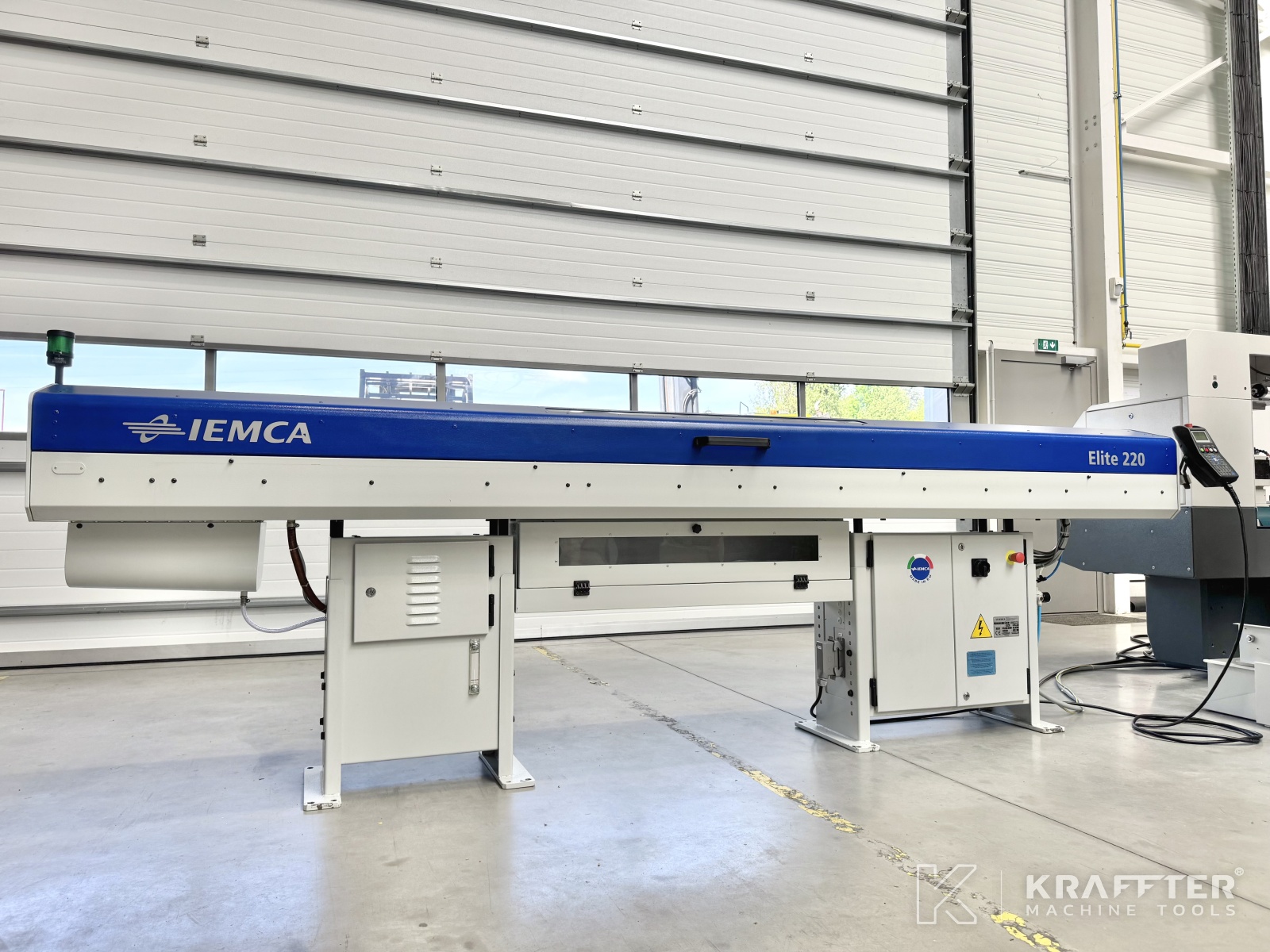

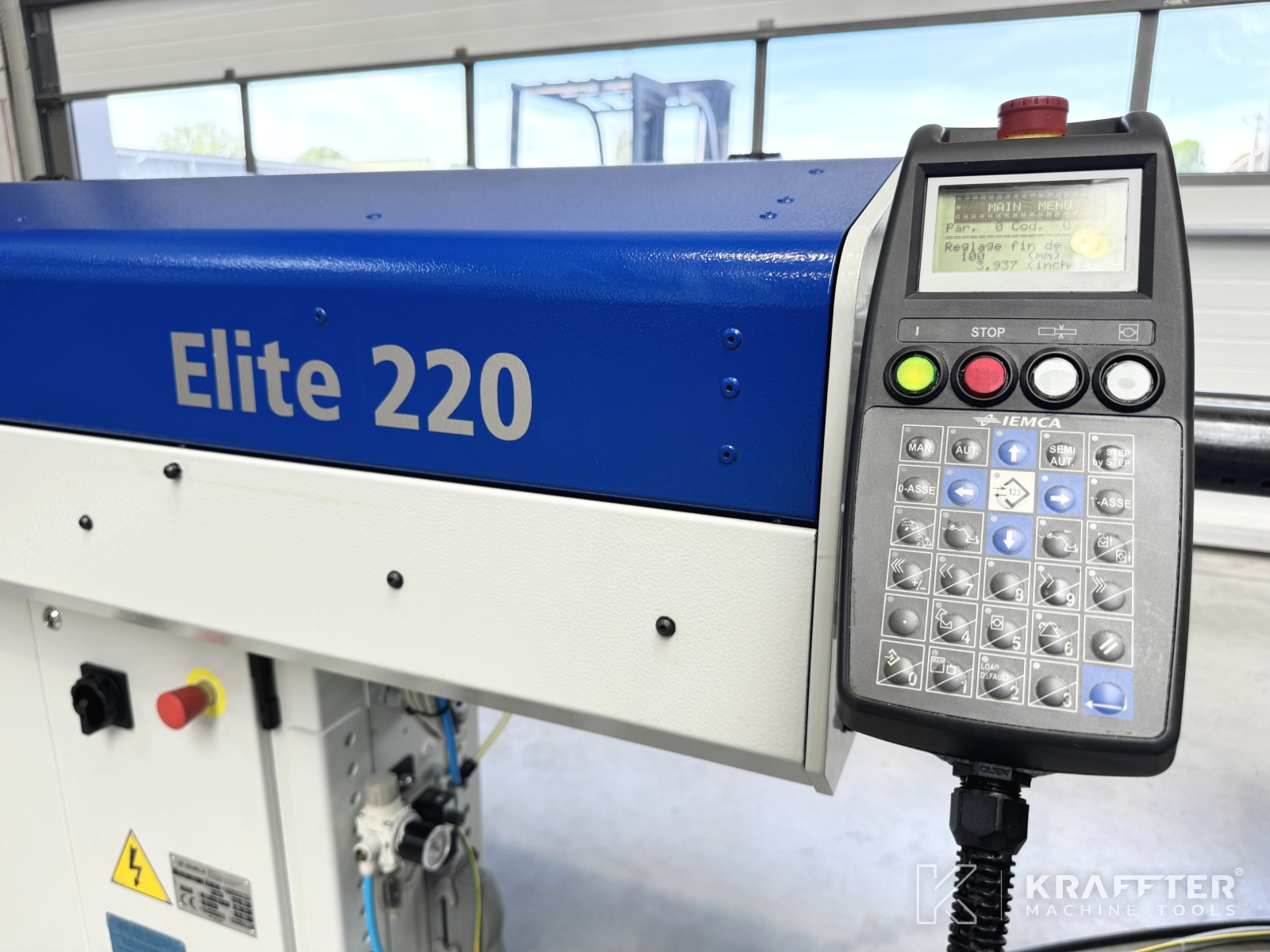

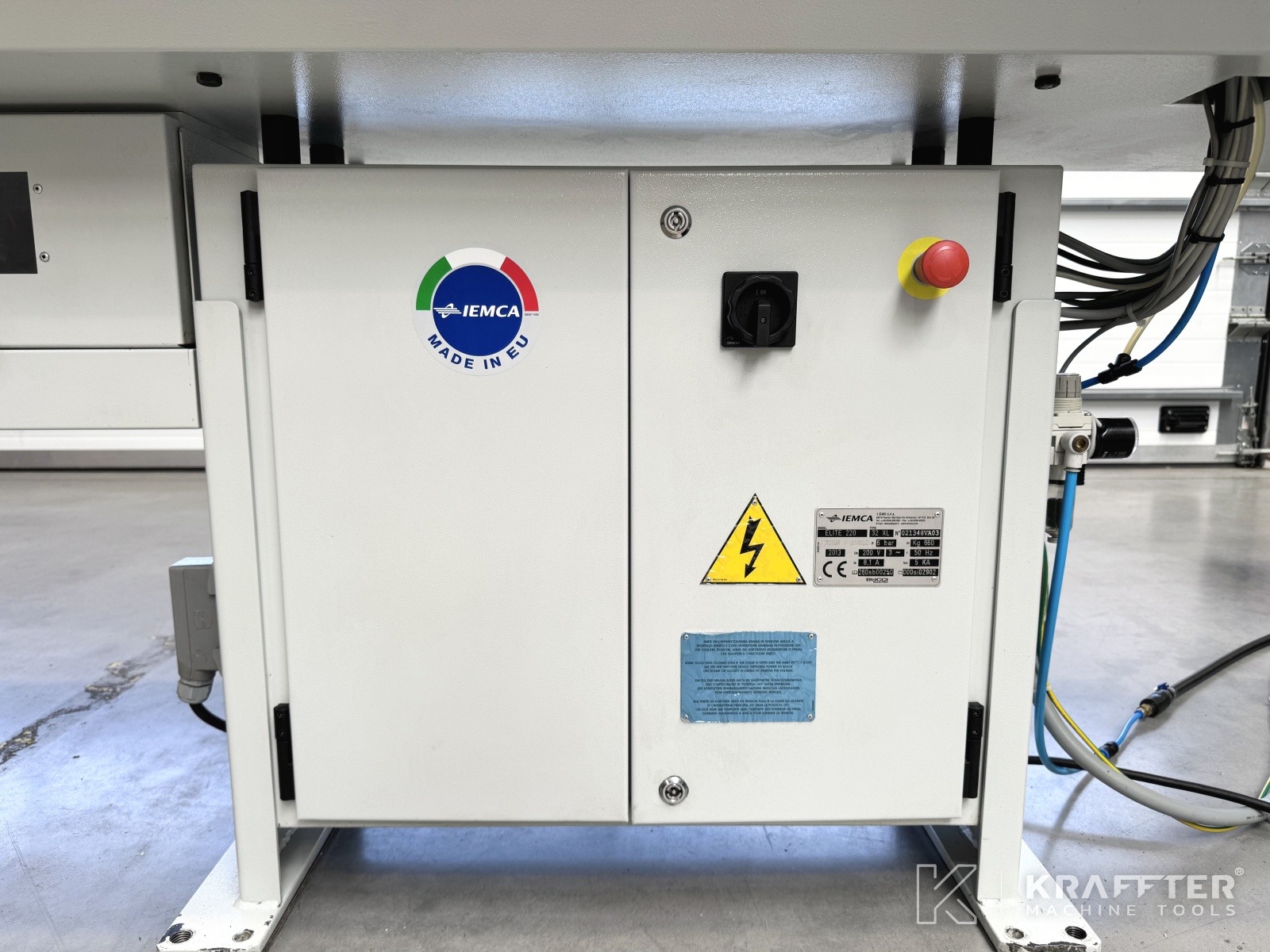

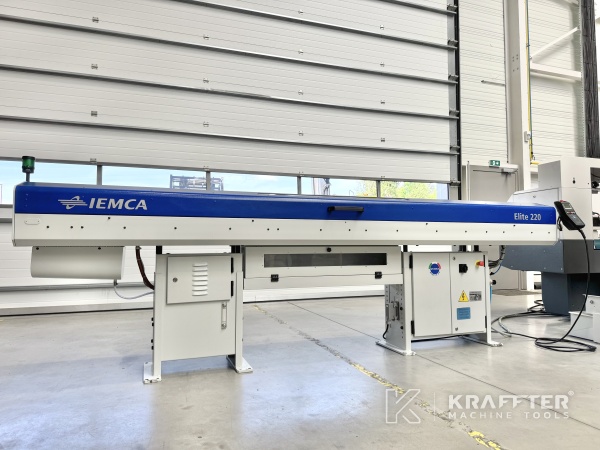

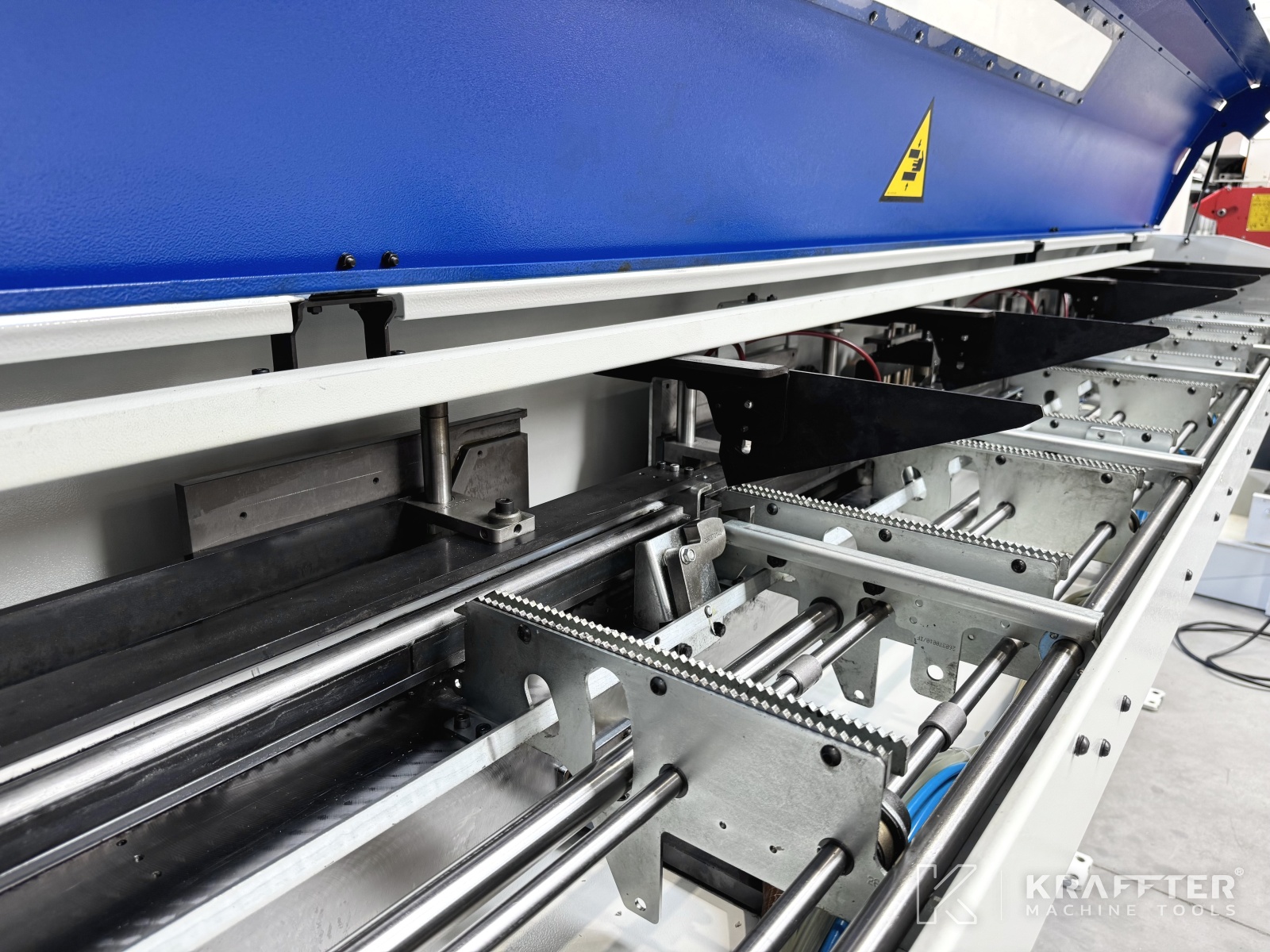

- x1 IEMCA ELITE 220 E / 32 XL bar feeder

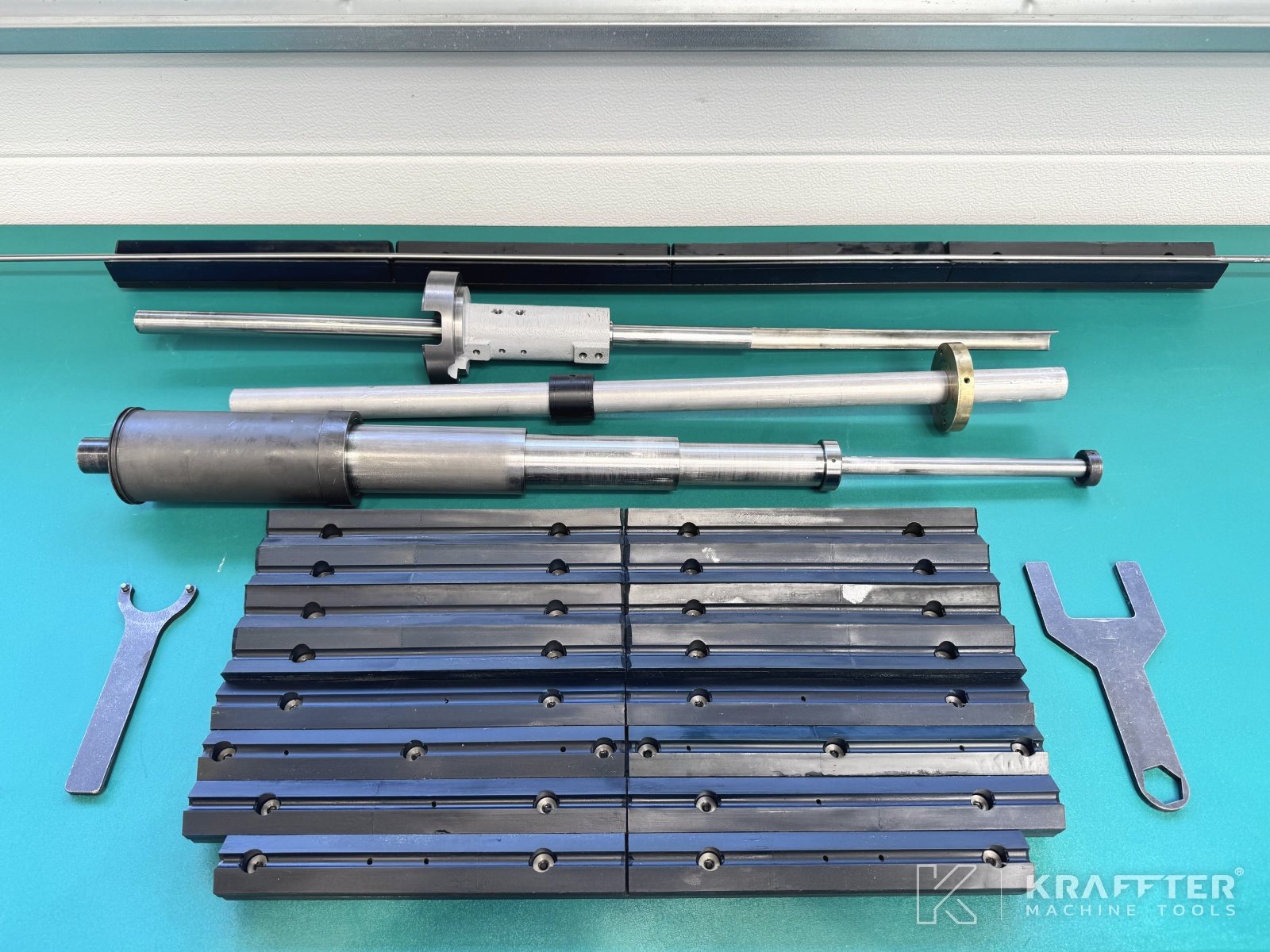

- x1 set of accessories for IEMCA ELITE 220 E / 32 XL bar feeder

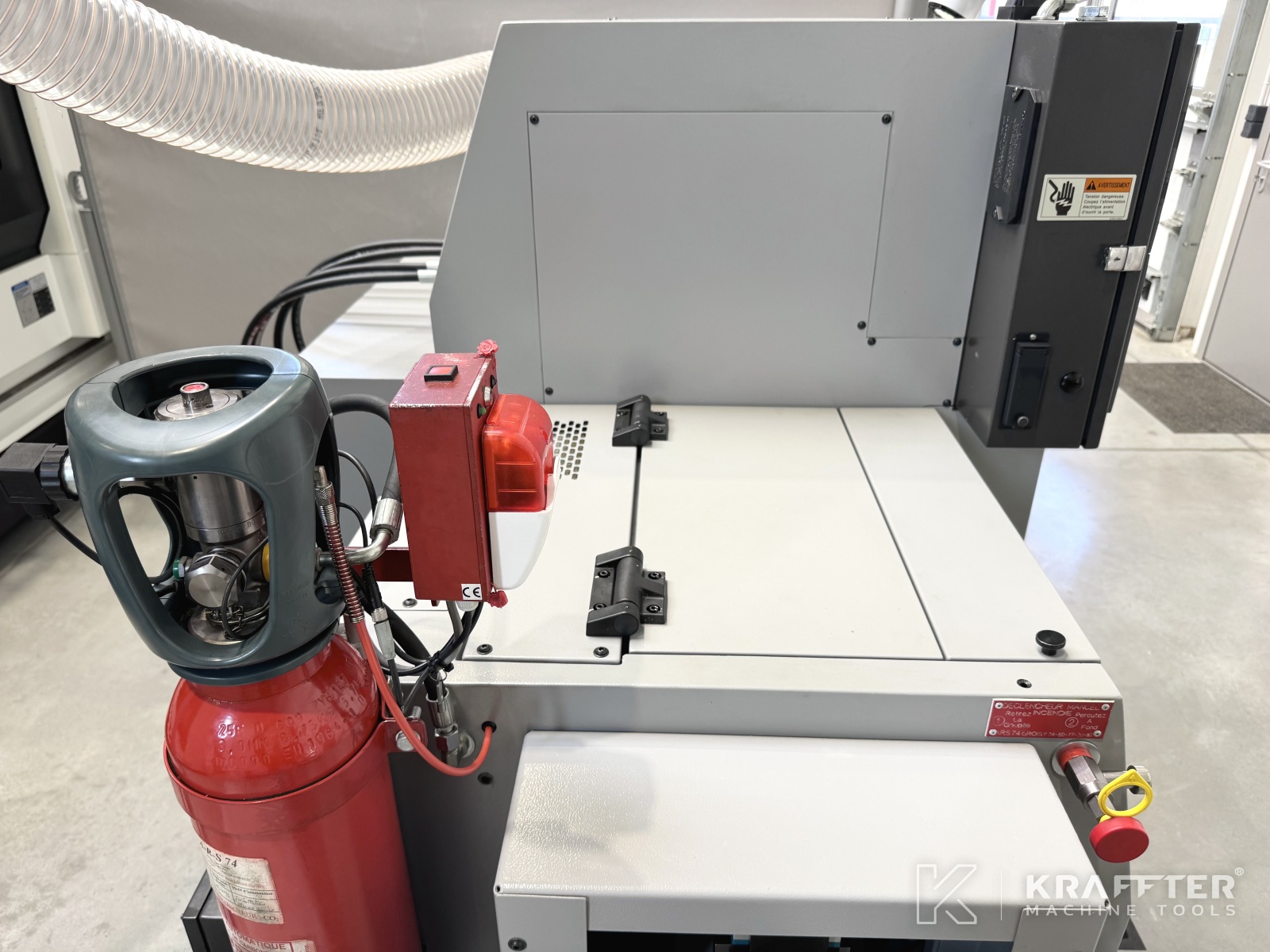

- x1 fire protection system - to be inspected by the buyer through a certified organization

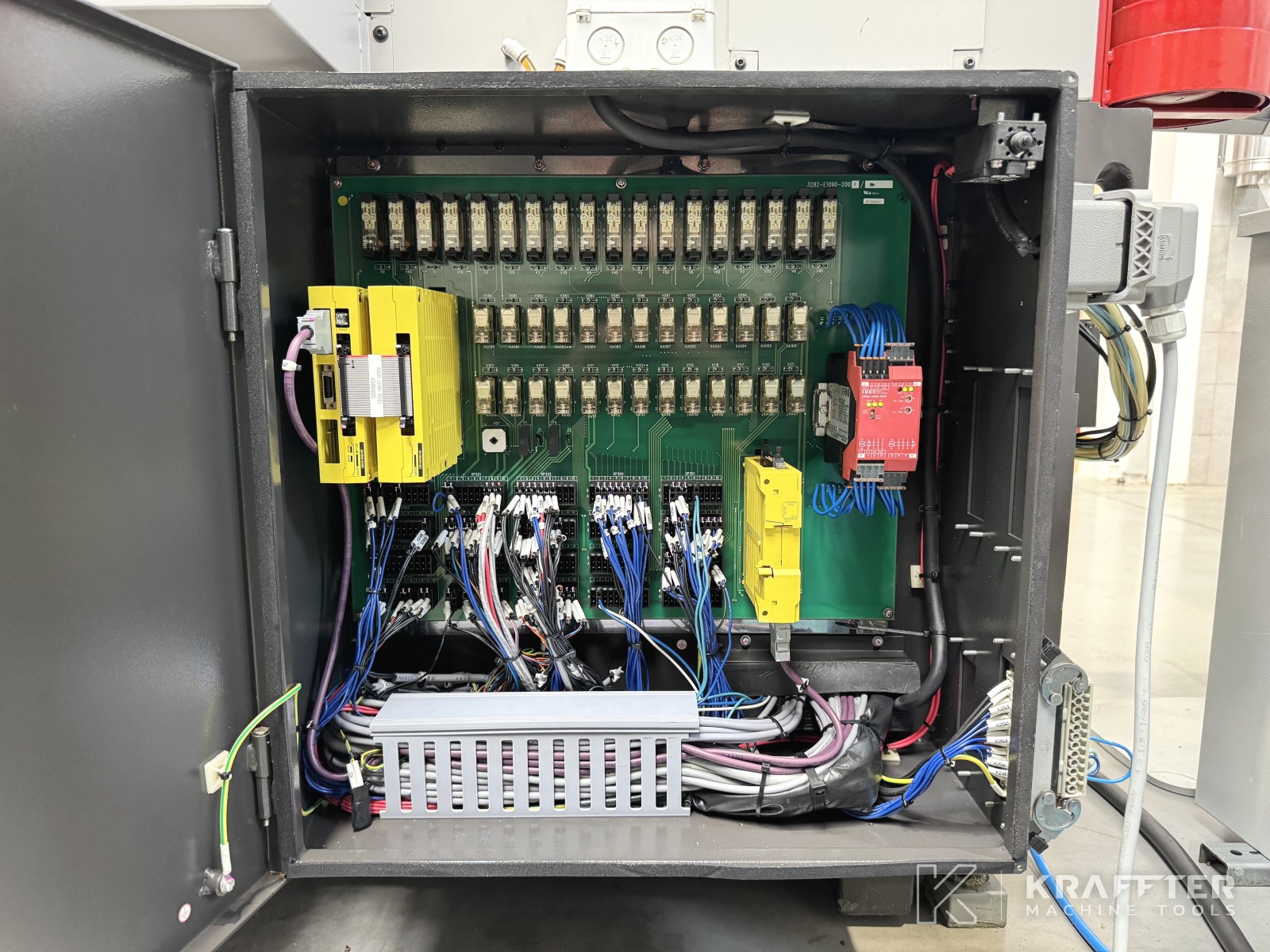

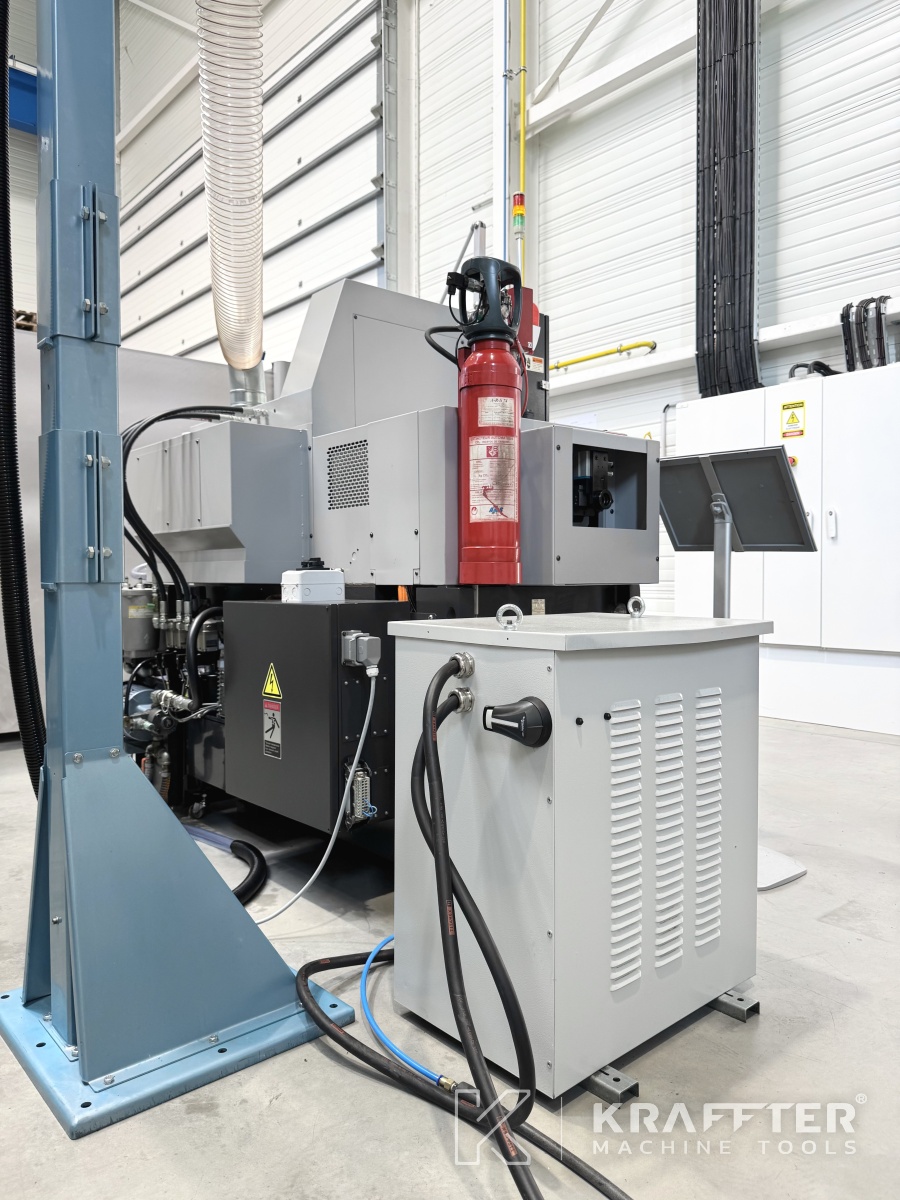

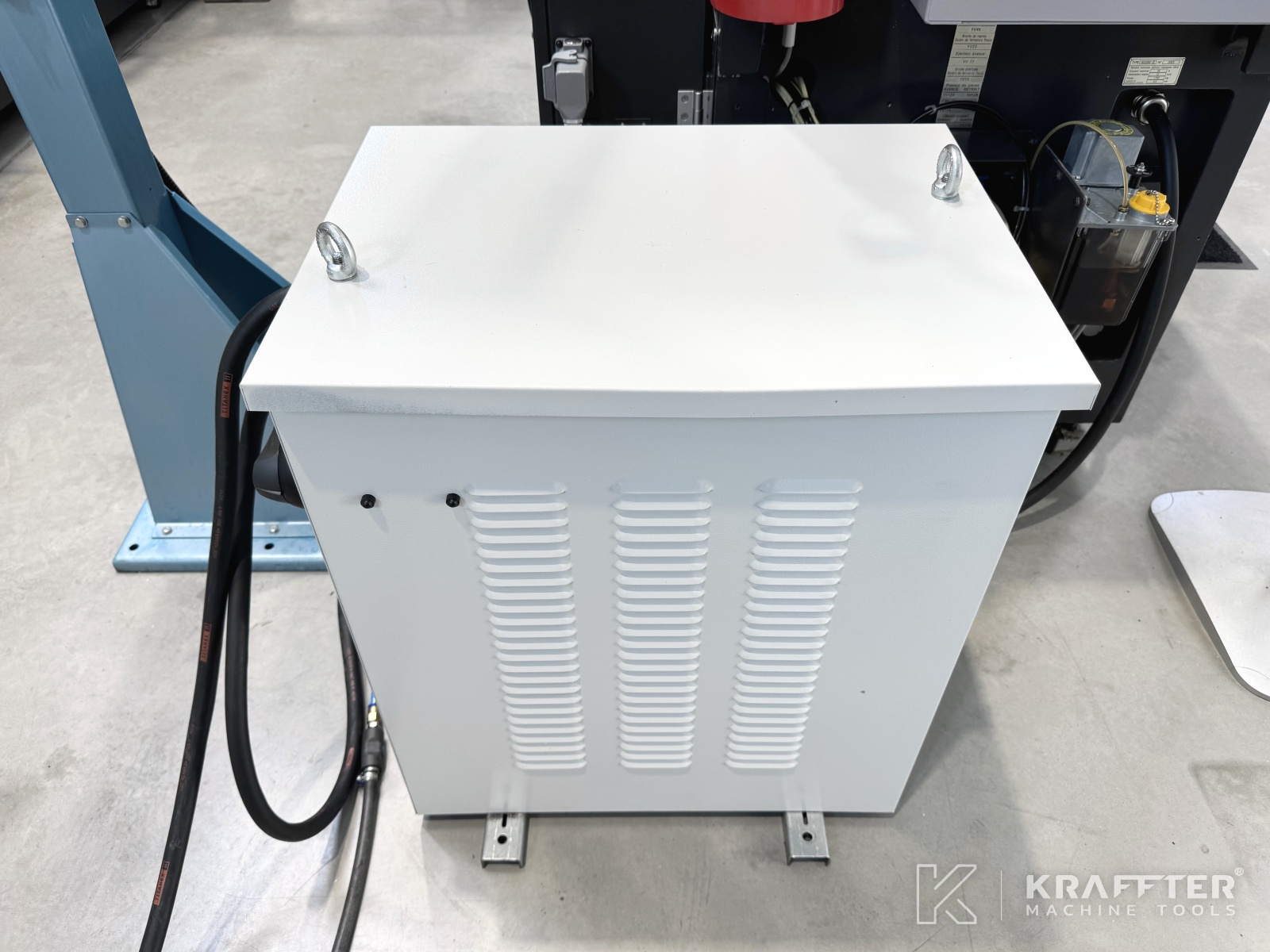

- x1 electrical transformer
- x1 3-color status light
- x1 set of IEMCA manuals
- x1 set of FANUC manuals
