Welche Anforderungen bestehen an die CNC-Präzisionsbearbeitung im Medizinbereich?

Maßgenauigkeit, Prozessstabilität und Oberflächenqualität

Die CNC-Präzisionsbearbeitung spielt eine zentrale Rolle bei der Herstellung von Medizinprodukte. Viele Bauteile gehören zu sicherheitskritischen Komponenten. Dazu zählen Implantate, Knochen-Metall-Schnittstellen, Gelenkflächen sowie schneidende chirurgische Instrumente.

In diesen Anwendungen sind mikrometergenaue Toleranzen zwingend erforderlich. Bereits kleinste Abweichungen können die Funktion oder die Lebensdauer eines Implantats beeinträchtigen.

Besonders hoch sind die Anforderungen an den Oberflächenzustand. Bei Hüft- oder Knieimplantaten wird häufig eine spiegelähnliche Oberflächengüte gefordert. Sie reduziert Reibung, minimiert Verschleiß und verbessert die Biokompatibilität.

Moderne CNC-Schleif- und Fräsprozesse ermöglichen es, manuelle Polierarbeiten deutlich zu reduzieren. Der Einsatz einer CNC-Schleifmaschine gebrauchte oder einer CNC-Rundschleifmaschine in stabiler Ausführung senkt zudem Ausschussraten und Prozesskosten.

Eine gleichbleibend hohe Qualität setzt eine extrem steife Maschinenstruktur voraus. Entscheidende Faktoren sind präzise Führungen, thermische Stabilität, eine leistungsfähige Spindel sowie integrierte Wegmesssysteme mit Glasmaßstäben. Diese Elemente sind essenziell für eine hohe maßliche Wiederholgenauigkeit. In der Serienfertigung müssen identische Geometrien über Hunderte oder Tausende von Teilen reproduzierbar sein.

Auch die CNC-Steuerung spielt eine Schlüsselrolle. Funktionen wie 5-Achs-Simultaninterpolation, adaptive Kompensation und Bearbeitung in einer Aufspannung erhöhen die Prozesssicherheit. Ergänzend sind vollständige geometrische Prüfung und 3D-Messtechnik notwendig, um jede Abweichung frühzeitig zu erkennen.

Gerade für Zulieferer für medizinische Bearbeitung und Lohnfertigung für Medizintechnik bietet eine gebrauchte Präzisions-Werkzeugmaschine oder ein gebrauchtes CNC-Bearbeitungszentrum eine wirtschaftlich attraktive Lösung. Durch professionelle Überholung lassen sich diese Maschinen auf das Niveau moderner CNC-maschinen in der medizin Technologie bringen. Dabei werden keine Kompromisse bei Qualität oder Stabilität eingegangen.



Biomedizinische Werkstoffe und Zerspanungsherausforderungen

Die Bearbeitung von Bauteilen für die Medizin Industrie stellt hohe Anforderungen an Maschinen, Werkzeuge und Prozesse. Typische Werkstoffe sind Titanlegierungen wie Ti-6Al-4V, implantierbare Edelstähle wie 316L, Kobalt-Chrom-Legierungen sowie technische Kunststoffe wie PEEK oder UHMWPE. In Spezialanwendungen kommen auch Keramiken zum Einsatz. Diese Materialien werden in der europäische Medizintechnikindustrie aufgrund ihrer Biokompatibilität, Festigkeit und Korrosionsbeständigkeit bevorzugt.

Aus zerspanungstechnischer Sicht gelten viele dieser Werkstoffe als schwierig. Die Zerspanung von medizinischem Titan ist durch hohe Zähigkeit und geringe Wärmeleitfähigkeit gekennzeichnet. Die entstehende Wärme konzentriert sich im Schneidbereich und belastet Werkzeug und Spindel stark. Ähnliche Herausforderungen bestehen bei der Zerspanung von CoCr-Legierungen, die zusätzlich eine hohe Härte aufweisen.

Leistungsfähige Spindeln, stabile Werkzeugaufnahmen und eine effiziente Kühlschmierstoffzufuhr, idealerweise durch Innenkühlung, sind daher unerlässlich.

Um Materialeigenschaften nicht zu beeinträchtigen, muss der Wärmeeintrag streng kontrolliert werden. Thermisch geschädigte Randzonen sind in der Medizintechnik nicht akzeptabel. Dies gilt insbesondere für Implantate mit hohen Anforderungen an die Materialrückverfolgbarkeit und mechanische Langzeitstabilität.

Gleichzeitig verlangen viele Anwendungen eine große geometrische Freiheit. Organische Formen, Freiformflächen und Mikrodetails sind typisch. Dafür werden Maschinen mit Mehr-Achs-Bearbeitungs, 5-Achs-Simultaninterpolation und hoher Dynamik benötigt. Ein bearbeitungszentrum 5 achsen ermöglicht komplexe Geometrien in einer Aufspannung und erhöht die Prozesssicherheit.

Für Medizintechnik-KMU und spezialisierte Hersteller Medizinische Instrumente ist der Einsatz einer überholte Werkzeugmaschine oder eines CNC-Werkzeugmaschine gebraucht oft wirtschaftlich sinnvoll. Mit gezieltem Retrofit von Werkzeugmaschinen lassen sich auch anspruchsvolle spezielle Bearbeitungsprozesse für die Medizintechnik zuverlässig abdecken.



Flexibilität, Automatisierung und Wettbewerbsfähigkeit bei Kosten und Durchlaufzeit

Der deutsche Medizintechnikmarkt ist stark innovationsgetrieben. Produktlebenszyklen werden kürzer. Gleichzeitig steigt die Zahl der Varianten. Unterschiedliche Größen, Konfigurationen und patientenspezifische Ausführungen sind heute Standard. Für Hersteller von Medizinprodukte bedeutet dies einen hohen Druck auf Entwicklungszeiten und Markteinführung.

Der sogenannte Time-to-Market wird zu einem entscheidenden Wettbewerbsfaktor.

Um diesen Anforderungen gerecht zu werden, benötigen Unternehmen flexible Maschinenparks. Schnelle Umrüstzeiten sind essenziell. Palettensysteme, Mehrfachspannmittel und modulare Vorrichtungen erhöhen die Maschinenverfügbarkeit.

In Kombination mit Robotergestützte Beladung lassen sich auch kleine Losgrößen wirtschaftlich fertigen. Automatisierte Zellen, wie sie häufig in der deutschen Medizin Industrie eingesetzt werden, ermöglichen einen mannarmen Betrieb bei gleichzeitig hoher Prozesssicherheit.

Die CNC-Bearbeitung in diesem Umfeld muss zwei Ziele vereinen. Einerseits ist eine hohe Wertschöpfung erforderlich.

Komplexe Geometrien, enge Toleranzen und anspruchsvolle Werkstoffe erfordern leistungsfähige Maschinen. Andererseits müssen die Stückkosten kontrolliert bleiben. Regulatorische Anforderungen, Dokumentation und Qualitätssicherung erhöhen bereits die indirekten Kosten erheblich.

Vor diesem Hintergrund gewinnt der Einsatz von gebrauchte Werkzeugmaschinen für die Medizintechnik an Bedeutung. Ein Vertikales Bearbeitungszentrum gebrauchte oder ein CNC-Dreh-Fräszentrum aus dem Premiumsegment bietet oft eine vergleichbare Performance wie Neumaschinen. Voraussetzung ist eine professionelle Aufarbeitung.

Maßnahmen wie Spindelüberholung, Austausch der Kugelumlaufspindeln, Ausrichtung der X-Y-Z-Achsen und systematische Rundlauftests stellen die geometrische Genauigkeit sicher.

Für Zulieferer für medizinische Bearbeitung und Lohnfertigung für Medizintechnik ist diese Strategie ein zentraler Hebel. Sie ermöglicht Investitionsvorteile, kurze Lieferzeiten und die nötige Flexibilität. Damit bleibt man im anspruchsvollen Umfeld der CNC für Medizintechnik wettbewerbsfähig.



CNC-Präzisionsbearbeitung im Medizinbereich: Typische Anwendungen und eingesetzte Maschinentechnologien

Orthopädische und Wirbelsäulenimplantate: Einsatz von 5-Achs-Bearbeitungszentren und Dreh-Fräszentren

Orthopädische Implantate und Wirbelsäulenprodukte gehören zu den technisch anspruchsvollsten Komponenten der Medizin Industrie. Typische Bauteile sind Hüft- und Knieprothesen, Osteosyntheseplatten, intersomatische Cages sowie Pedikelschrauben für die Wirbelsäulenchirurgie. Diese Produkte müssen höchste mechanische Belastungen aushalten und gleichzeitig biokompatibel sein. Entsprechend hoch sind die Anforderungen an die hochpräzise Medizintechnik-Bearbeitung.

Für die Herstellung komplexer, organischer Geometrien kommen überwiegend bearbeitungszentrum 5 achsen zum Einsatz. Sie ermöglichen schräge Bohrungen, Freiformflächen und Hinterschneidungen in einer Aufspannung. Das reduziert Umspannfehler und erhöht die Prozessstabilität.

Die 5-Achs-Simultaninterpolation spielt dabei eine entscheidende Rolle. Sie ermöglicht es, enge Toleranzen einzuhalten und reproduzierbare Oberflächen zu erzielen.

Rotationssymmetrische Implantate wie Schäfte, Schrauben oder kombinierte Bauteile mit zylindrischen und prismatischen Flächen kommen häufig zum Einsatz. Sie werden auf einem CNC-Dreh-Fräszentrum gefertigt.

Diese Maschinen vereinen Drehen und Fräsen in einem Prozess. Sie ermöglichen komplexe Geometrien bei hoher Genauigkeit und kurzen Durchlaufzeiten. Für viele Zulieferer für medizinische Bearbeitung ist dies ein zentraler Produktivitätsvorteil.

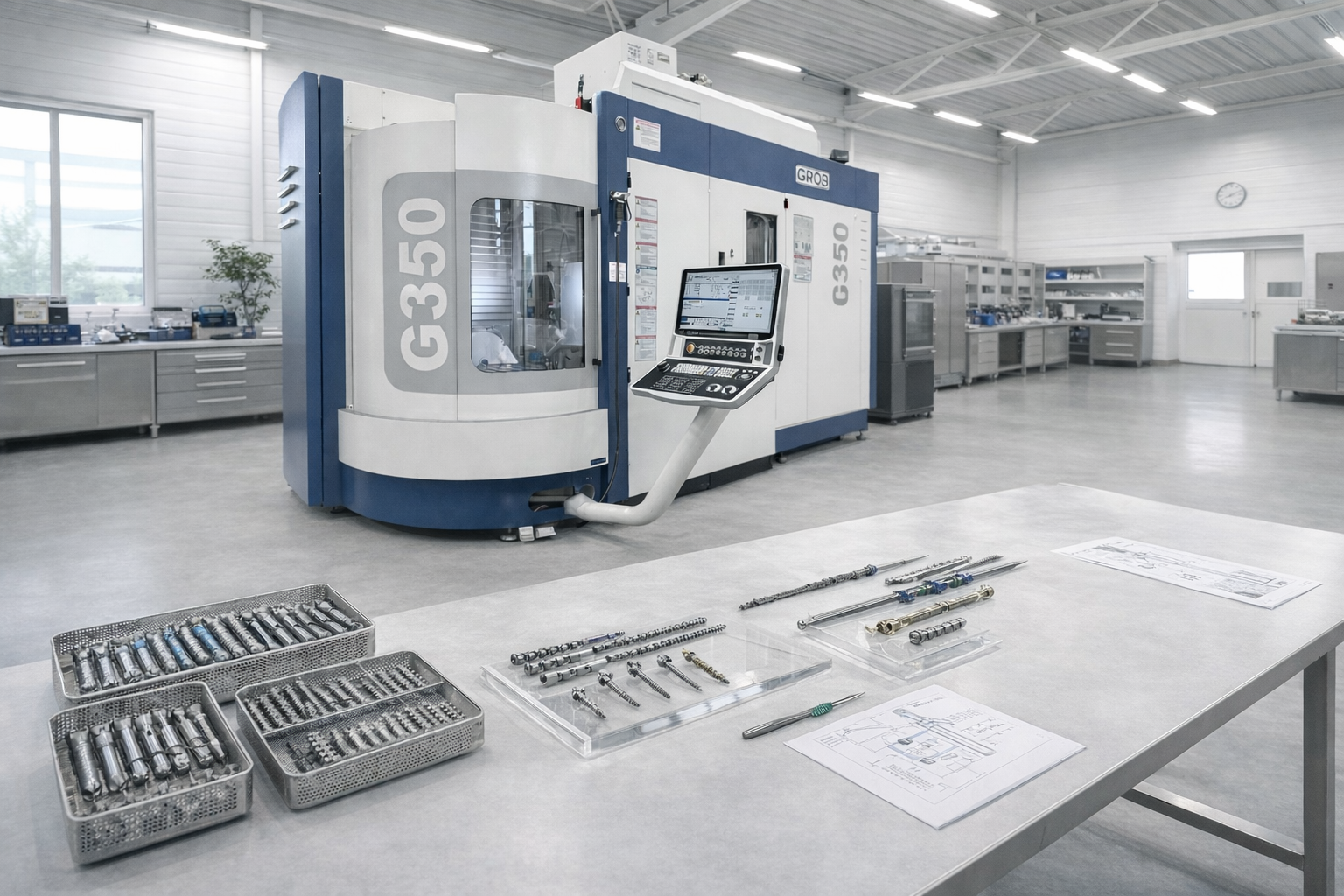

In Deutschland setzen zahlreiche spezialisierte Fertiger auf Maschinen renommierter Hersteller wie Hermle, DMG MORI, Mazak, Okuma, Makino, GROB, CHIRON oder GF Machining Solutions (Mikron). Solche Anlagen sind auch bei Subunternehmern wie hg medical im Einsatz.

Ein gebrauchtes CNC-Bearbeitungszentrum dieser Klasse bietet eine hohe strukturelle Steifigkeit, thermische Stabilität und langfristige Präzision. In Verbindung mit fachgerechter Überholung stellt es eine wirtschaftlich attraktive Lösung dar. Sie eignet sich besonders für die anspruchsvolle Fertigung von Implantaten innerhalb der CNC-Maschinen für Medizinprodukte.



Knochenschrauben, Mikrobauteile und Verbindungselemente: Die Bedeutung von CNC-Drehmaschinen mit Reitstock

Für kleine, hochpräzise Bauteile der Medizintechnik sind CNC-Langdrehautomat (Schweizer Typ) oder CNC-Drehmaschine mit Reitstock unverzichtbar. Typische Produkte sind Osteosyntheseschrauben, Dentalschrauben, Mikroachsen, Steckverbinder und Komponenten für minimalinvasive Geräte. Diese Teile zeichnen sich durch geringe Durchmesser, schlanke Formen und mikrometergenaue Toleranzen aus.

Die Technologie basiert auf bargeführtem Rohmaterial, wodurch der überhang minimiert und die Stabilität erhöht wird. Mit CNC-Mikrozerspanung lassen sich selbst kleinste Radien und Innenkonturen präzise herstellen. Die hohe Produktivität in Stangenbearbeitung ermöglicht gleichzeitig wirtschaftliche Fertigung kleiner Losgrößen.

Renommierte Hersteller wie Citizen, Tornos, Star Micronics oder Tsugami haben in der Medizintechnik eine lange Tradition. Ihre Maschinen sind bekannt für Stabilität, Wiederholgenauigkeit und Flexibilität bei komplexen Geometrien. Für viele Medizintechnik-KMU bietet der Markt für gebrauchte Präzisions-Werkzeugmaschine oder CNC-Langdrehautomat (Schweizer Typ) die Möglichkeit, Premiumtechnik zu einem kalkulierbaren Investitionsvolumen zu nutzen. Professionelle Überholung und Retrofit von Werkzeugmaschinen sichern die geforderte Genauigkeit und Langlebigkeit.

Durch den Einsatz eines gebrauchte CNC-Bearbeitungszentrum oder von CNC-Drehmaschinen lassen sich Produktionsprozesse effizient gestalten. Sie gewährleisten die maßliche Wiederholgenauigkeit der gefertigten Bauteile. Gleichzeitig werden wichtige regulatorische Anforderungen wie die Materialrückverfolgbarkeit erfüllt.



Chirurgische und endoskopische Instrumente: Bearbeitungszentren, Schleifmaschinen und Oberflächenfinish

Die Fertigung chirurgischer Instrumente und endoskopischer Geräte erfordert höchste Präzision und sehr gute Oberflächen. Typische Produkte sind Pinzetten und Scheren. Dazu gehören auch endoskopische Instrumente und Mikro-Chirurgie-Tools. Diese Bauteile müssen zuverlässig, langlebig und biokompatibel sein – Anforderungen, die nur moderne CNC-Maschinen für Medizinprodukte erfüllen können.

Für komplexe Geometrien kommen bearbeitungszentrum 4–5 achsen zum Einsatz. Sie ermöglichen die Bearbeitung von Freiformflächen und Hinterschneidungen in einer Aufspannung. CNC-Rundschleifmaschine oder CNC-Flachschleifmaschine werden für funktionale Bereiche genutzt, die mikrometergenaue Toleranzen und spiegelähnliche Oberflächengüte erfordern. Teilweise kommen auch Funkenerosion (EDM) oder CNC-Mikrozerspanung zum Einsatz, um feine Details darzustellen.

Historisch ist Tuttlingen als Cluster für chirurgische Instrumente und Medizintechnik bekannt. Dort werden modernste CNC-Technologien kombiniert mit langjährigem Know-how. Hersteller wie Studer, Kellenberger, Schaudt, Blohm oder Okamoto prägen die Schleiftechnik. Ihre Maschinen sind bei Zulieferer für medizinische Bearbeitung und Hersteller chirurgischer Instrumente im Einsatz, sowohl in Neumaschinen als auch als CNC-Werkzeugmaschine gebraucht.

Durch die Kombination von 5-Achs-Bearbeitungszentren, CNC-Schleifmaschinen und präzisen Messsystemen wie 3D-Messtechnik lassen sich Prozesse optimieren. Vollständige geometrische Prüfung und maßliche Wiederholgenauigkeit sichern konstante Qualität. Dies ist besonders wichtig für die Einhaltung regulatorischer Standards und die Materialrückverfolgbarkeit.



Schneidwerkzeuge, Mikrofräser und Dentalinstrumente: Der Bereich der CNC-Werkzeugschleifmaschinen

Die Herstellung und Wiederaufbereitung von Schneidwerkzeugen für die Medizintechnik erfordert höchste Präzision. Typische Produkte sind chirurgische Bohrer, Knochenfräsen, Reibahlen, spezielle Klingen und rotierende Dentalinstrumente. Diese Werkzeuge müssen mikrometergenaue Toleranzen, extrem scharfe Schneiden und langlebige Oberflächen gewährleisten – entscheidend für Patientensicherheit und Werkzeugstandzeit.

Für diese Aufgaben kommen 5-Achs-CNC-Werkzeugschleifmaschine zum Einsatz. Sie ermöglichen präzises Schleifen komplexer Geometrien, Schneidkanten und Freiformflächen. CNC-Werkzeugschleifmaschine oder überholte Maschinen im Premiumsegment liefern dabei vergleichbare Genauigkeit wie Neumaschinen, insbesondere nach professionellem Retrofit von Werkzeugmaschinen.

Renommierte Hersteller sind Walter, ANCA, Rollomatic, Vollmer und Schneeberger. Sie prägen die Branche mit hochpräzisen Lösungen für Dental- und chirurgische Werkzeuge. Für Medizinscher-KMU und spezialisierte Hersteller chirurgischer Instrumente ist der Zugang über gebrauchte CNC-Werkzeugmaschine besonders attraktiv. So können Premiummaschinen zu kalkulierbaren Kosten genutzt werden, ohne Kompromisse bei hochpräzise Medizintechnik-Bearbeitung einzugehen.

Durch den Einsatz solcher Maschinen lassen sich Schneidkanten reproduzierbar herstellen, die Wiederholgenauigkeit sicherstellen und selbst harte Materialien wie Titan, Kobalt-Chrom oder Keramik zuverlässig bearbeiten. Dies unterstützt die Einhaltung regulatorischer Anforderungen und verbessert die Effizienz in der Fertigung von Medizinprodukte.



Gehäuse, Baugruppen und Komponenten von medizinischen Geräten

Die Fertigung von Gehäusen, Baugruppen und mechanischen Komponenten für Medizinprodukte erfordert Präzision und Stabilität, oft bei mittleren bis größeren Stückzahlen. Typische Bauteile sind Pumpengehäuse, Diagnostikgerätegehäuse, Komponenten für Infusionssysteme sowie Teile für medizinische Roboter.

Für diese Anwendungen kommen vor allem bearbeitungszentrum 3–4 achsen in vertikaler oder horizontaler Ausführung zum Einsatz. Größere Bauteile werden häufig auf CNC-Drehmaschine mit festem Reitstock gefertigt. Diese Maschinen bieten Stabilität, Wiederholgenauigkeit und die Fähigkeit, auch anspruchsvolle Formen wirtschaftlich herzustellen.

Renommierte Hersteller wie DMG MORI, Haas, Doosan, INDEX-TRAUB, Mazak oder Okuma prägen diesen Bereich. Gerade für Produktionsläufe mit höheren Stückzahlen ist die Kombination aus robusten Maschinen und vollständige geometrische Prüfung entscheidend. So können auch größere Bauteile die geforderten mikrometergenaue Toleranzen und spiegelähnliche Oberflächengüte erreichen.

Für Zulieferer für medizinische Bearbeitung bietet der Einsatz von gebrauchte CNC-Bearbeitungszentrum oder gebrauchte Präzisions-Werkzeugmaschine die Möglichkeit, Premiumqualität wirtschaftlich zu nutzen.



Warum Hersteller von Medizinprodukten Kraffter wählen

Hersteller von Medizinprodukte stehen vor hohen Anforderungen: Präzision, Prozessstabilität, regulatorische Konformität und Wirtschaftlichkeit müssen gleichzeitig erfüllt werden. Kraffter bietet hier eine Lösung durch gebrauchte Werkzeugmaschinen für die Medizintechnik und CNC-Werkzeugmaschine gebraucht aus dem Premiumsegment.

Der Einsatz von überholten Maschinen kombiniert mehrere Vorteile:

• Adäquat zu Normen und regulatorischen Anforderungen: Durch sorgfältige Überholung, Spindelüberholung, Ausrichtung der X-Y-Z-Achsen, und Rundlauftests wird jede Maschine auf höchste Präzision ausgelegt. Sie entspricht damit den hohen Standards der europäischen Medizinischer Industrie.

• Kosteneffizienz bei gleichbleibender Präzision: Mit einer professionell geprüften gebrauchten Präzisions-Werkzeugmaschine lassen sich Investitionskosten deutlich senken. Auch ein gebrauchtes CNC-Bearbeitungszentrum bietet diese Vorteile. Dabei werden keine Kompromisse bei der hochpräzisen Medizintechnik-Bearbeitung eingegangen.

• Flexibilität und Schnelligkeit: Dank Maschinenvielfalt – von bearbeitungszentrum 5 achsen über CNC-Dreh-Fräszentrum bis hin zu 5-Achs-CNC-Werkzeugschleifmaschine – können Serien schnell umgerüstet und unterschiedliche Werkstücke effizient gefertigt werden. Robotergestützte Beladung unterstützt dabei automatisierte Abläufe.

Hersteller von Medizinische Instrumente und Zulieferer für medizinische Bearbeitung profitieren zudem von einem Markt für überholte Werkzeugmaschine mit sofortiger Verfügbarkeit. So lassen sich Fertigungsprozesse optimieren, maßliche Wiederholgenauigkeit sichern und die Materialrückverfolgbarkeit gewährleisten.
