Verkauft

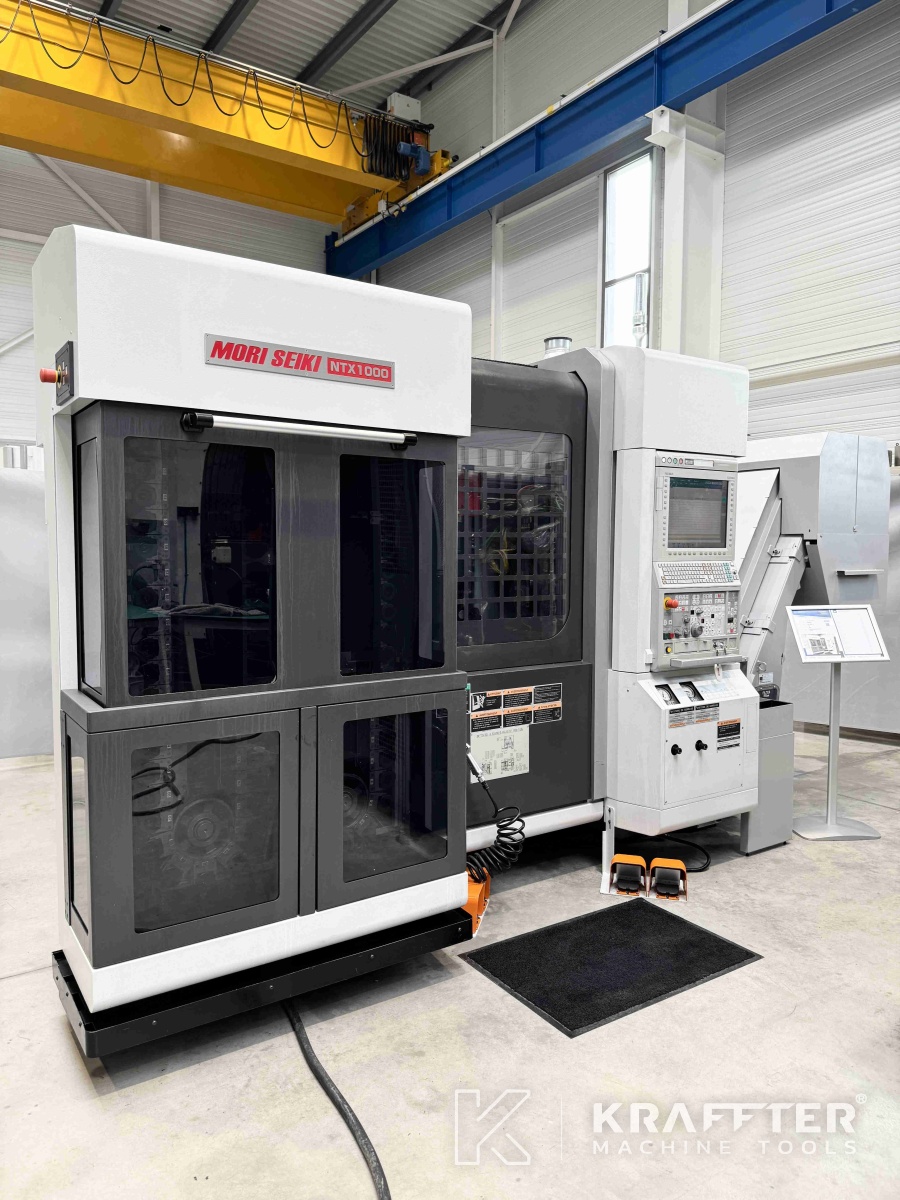

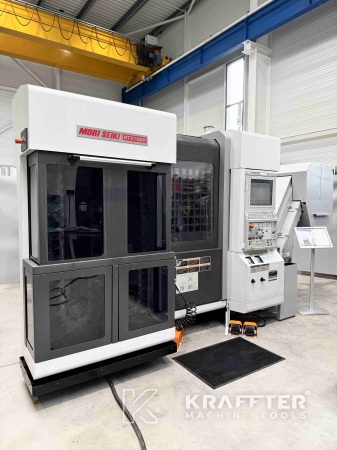

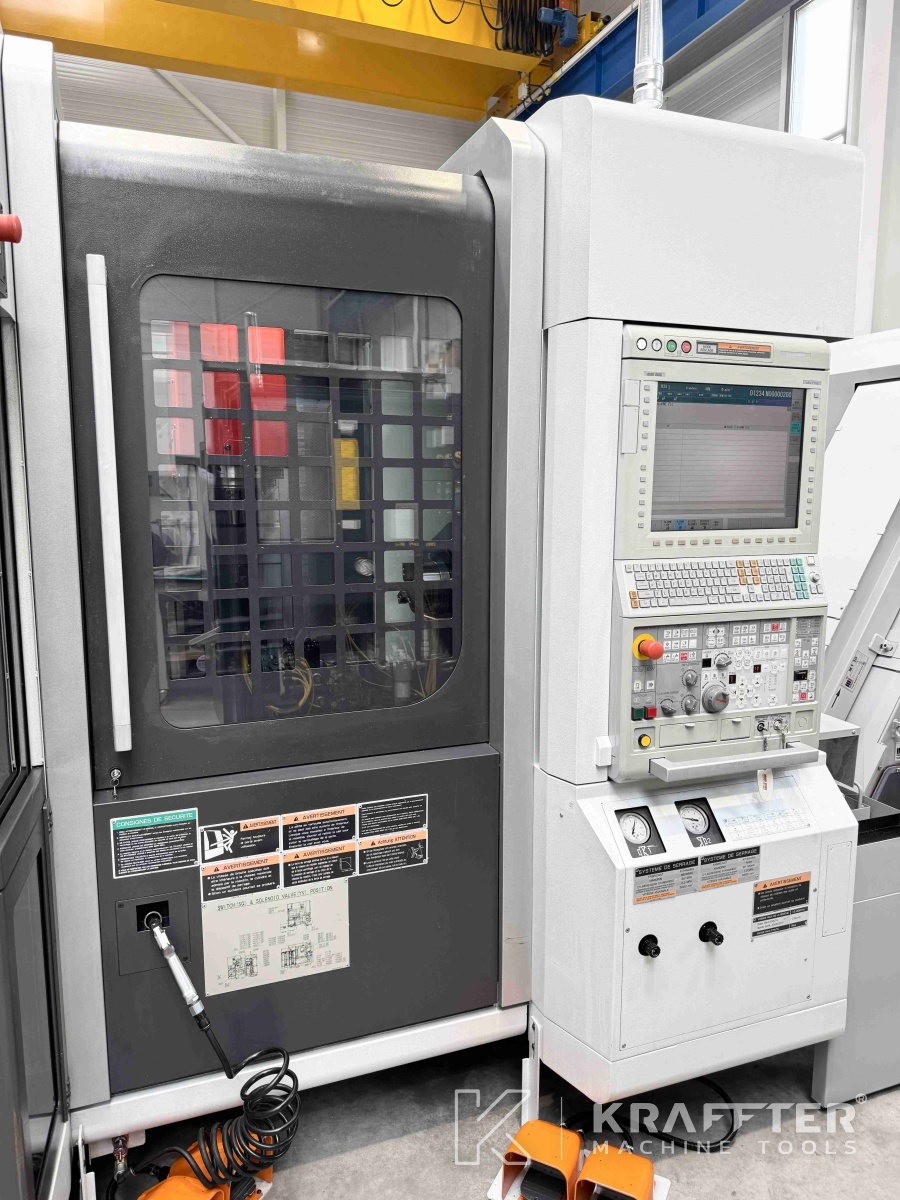

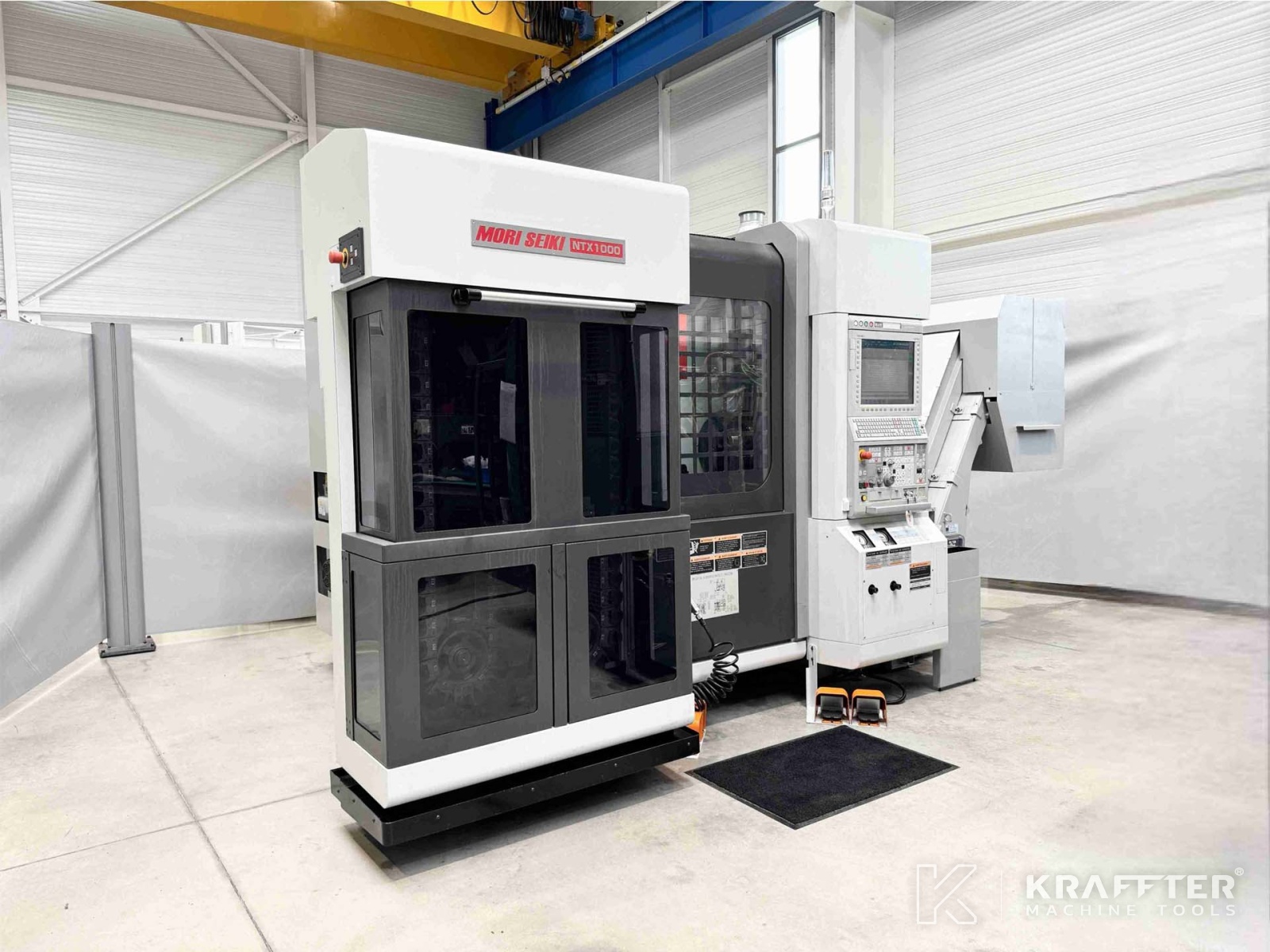

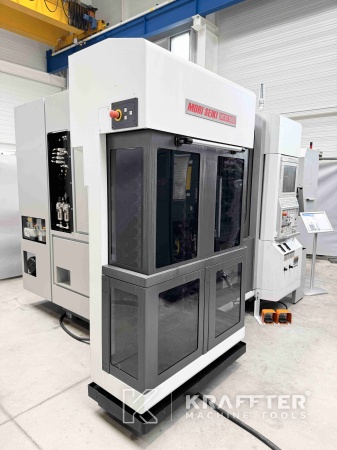

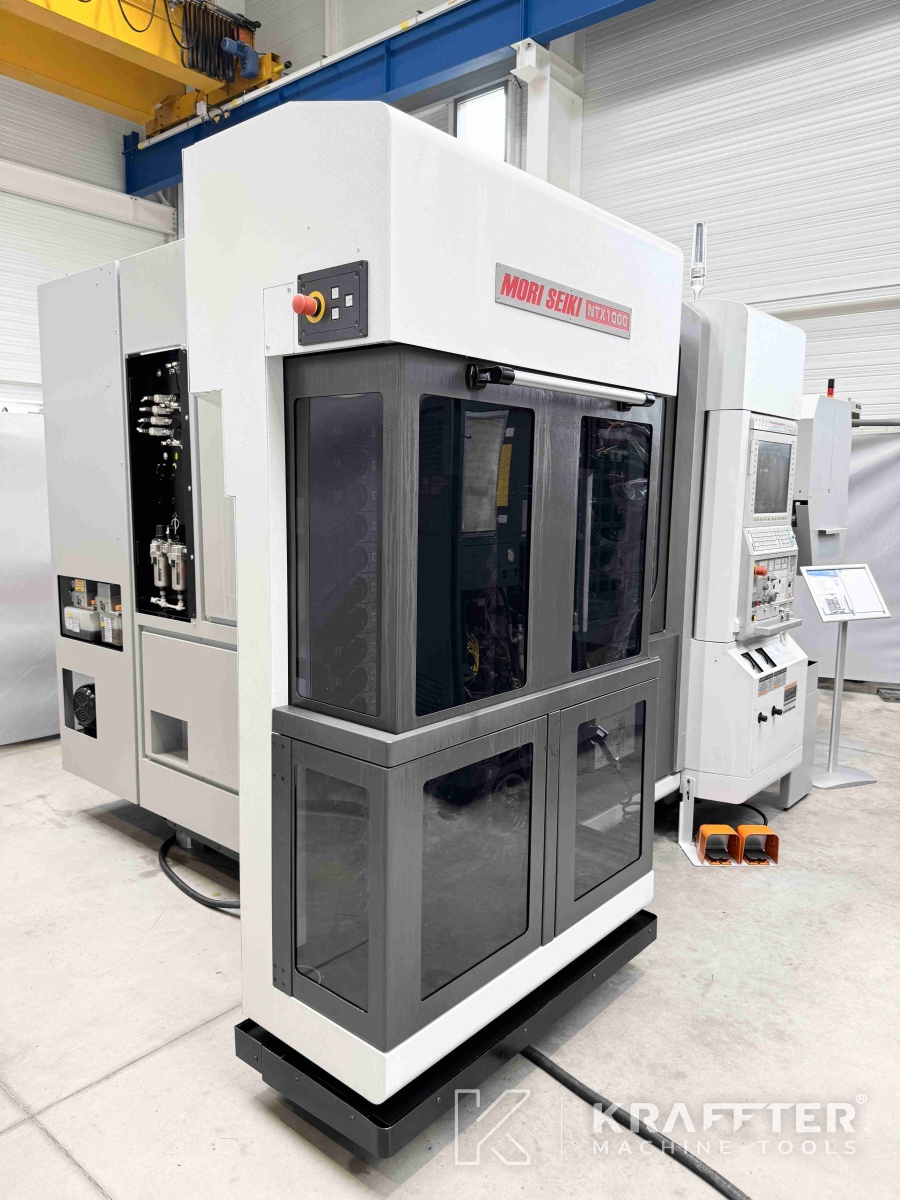

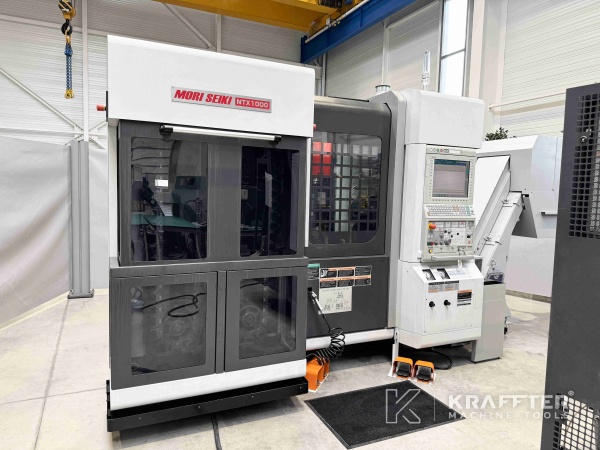

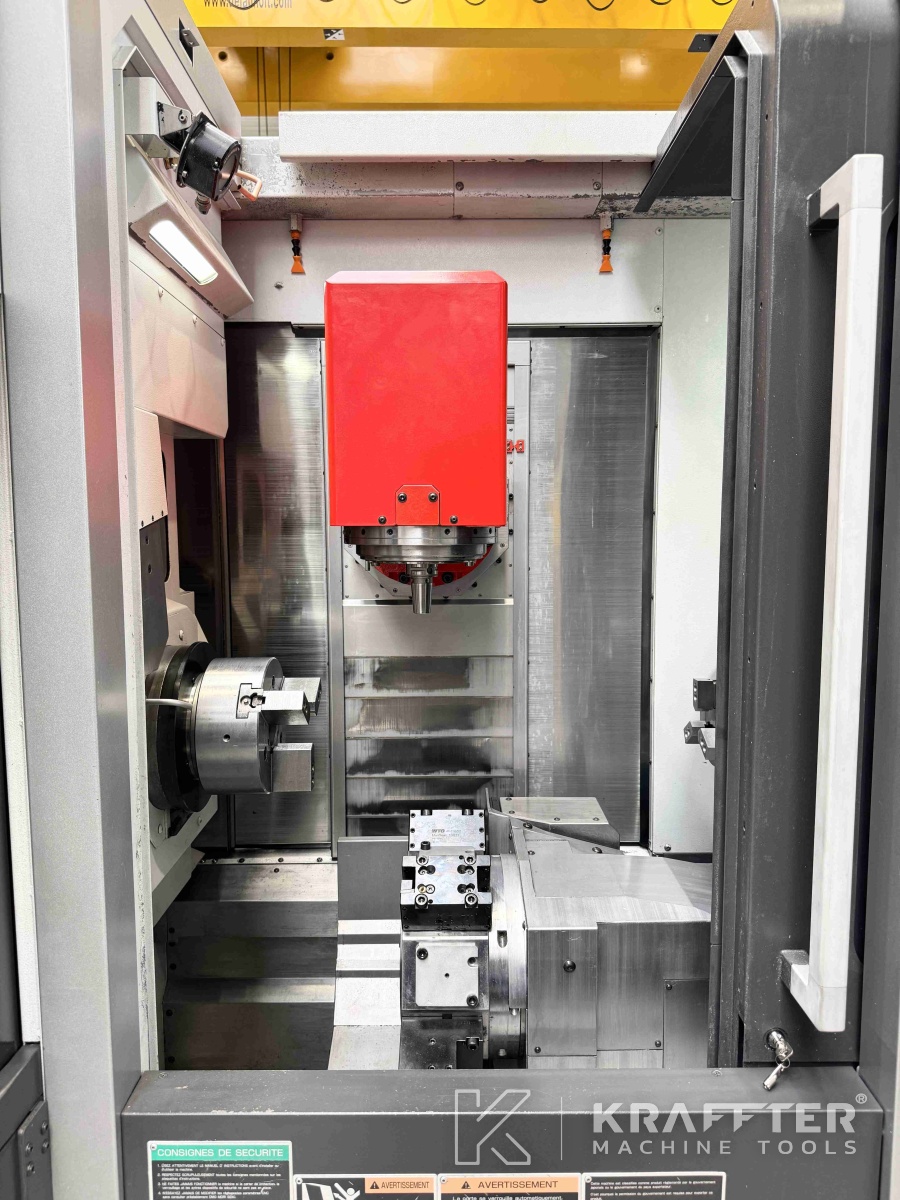

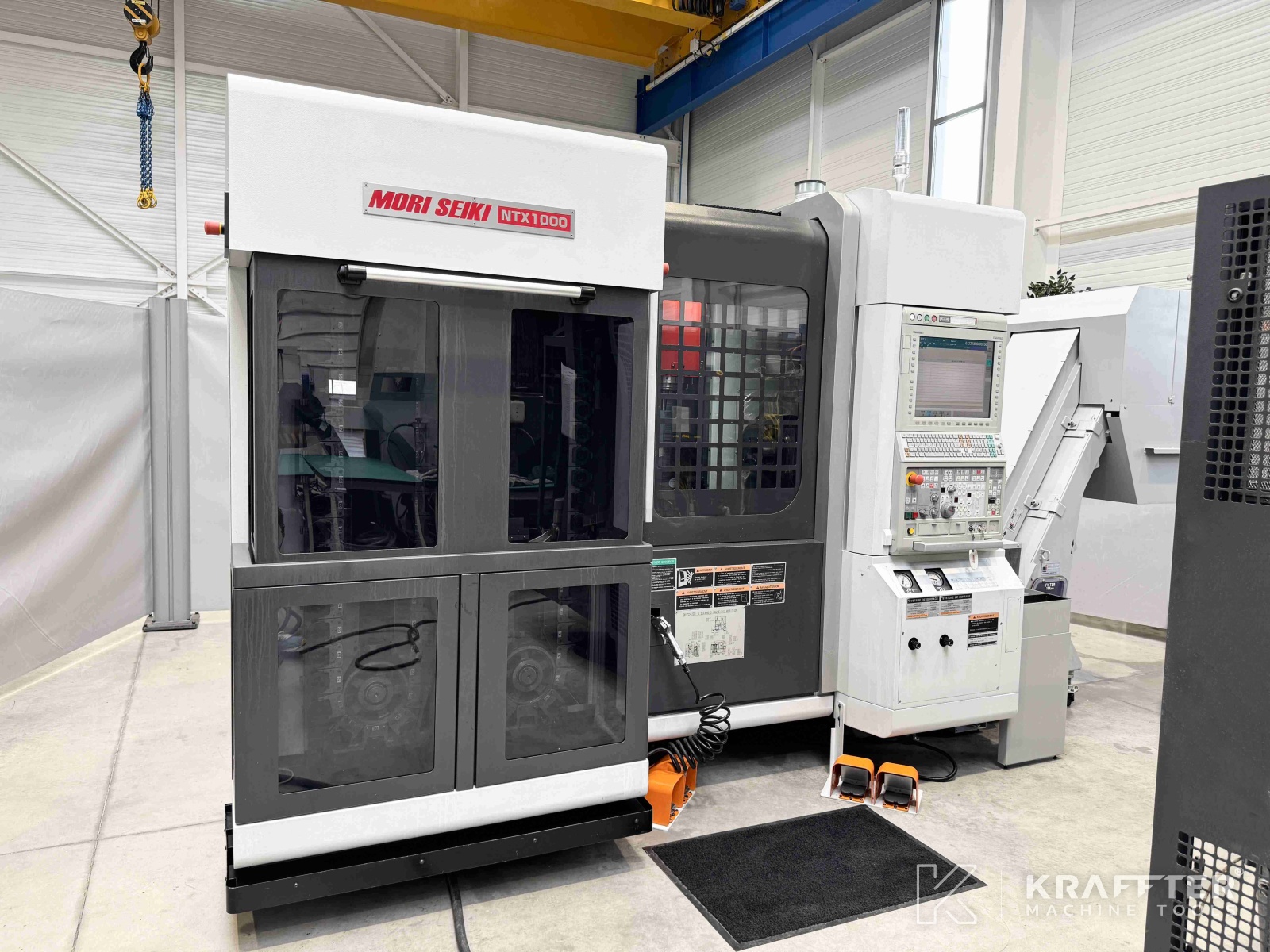

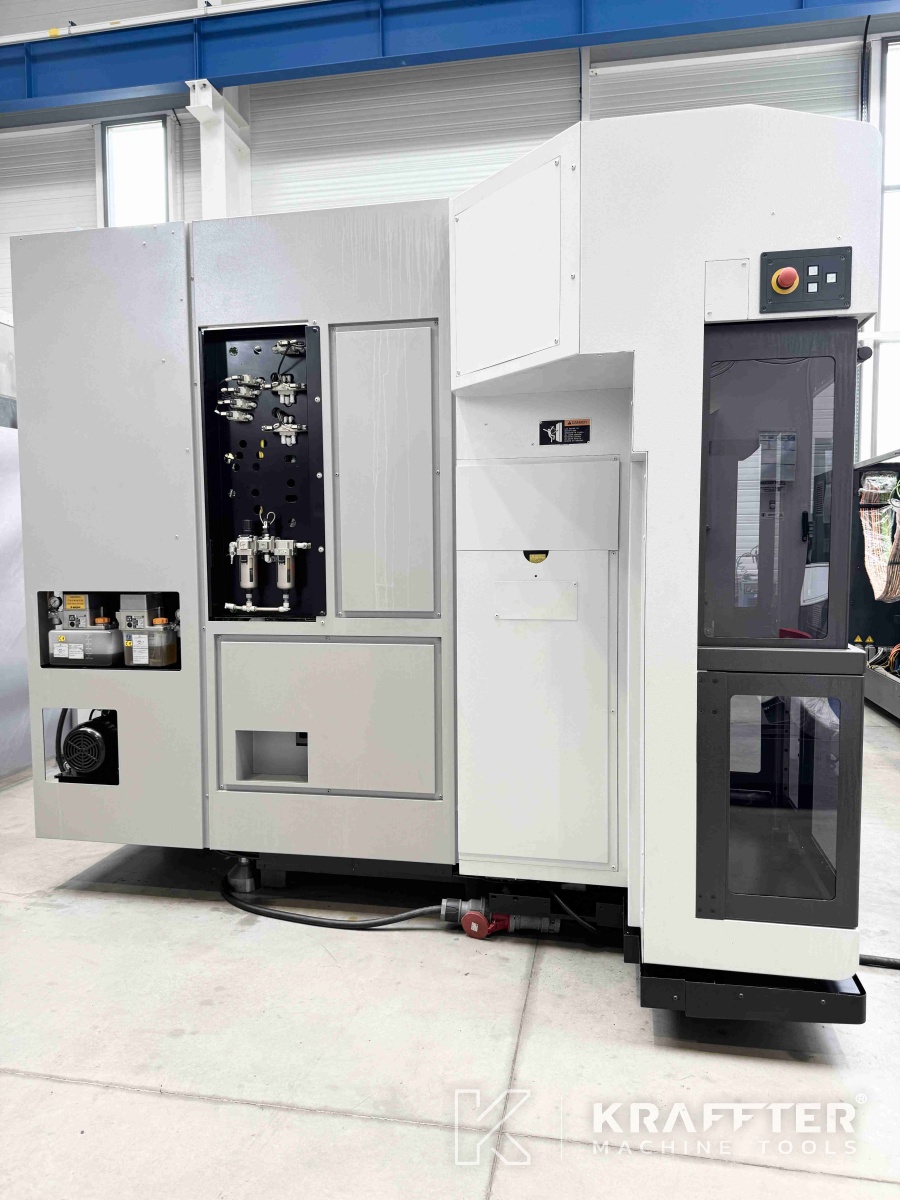

Maschinentyp: Dreh-und Fräszentrum
Marke : MORI SEIKI
N° de stock: 90127
Modell : NTX 1000 / SZ
Jahr : 2011
Standort : 73240 St-Genix-les-Villages, FRANCE
MASCHINE VERKAUFT
Interessiert an einem ähnlichen Modell?
Hinterlassen Sie uns Ihre Kontaktdaten:
Technische Daten

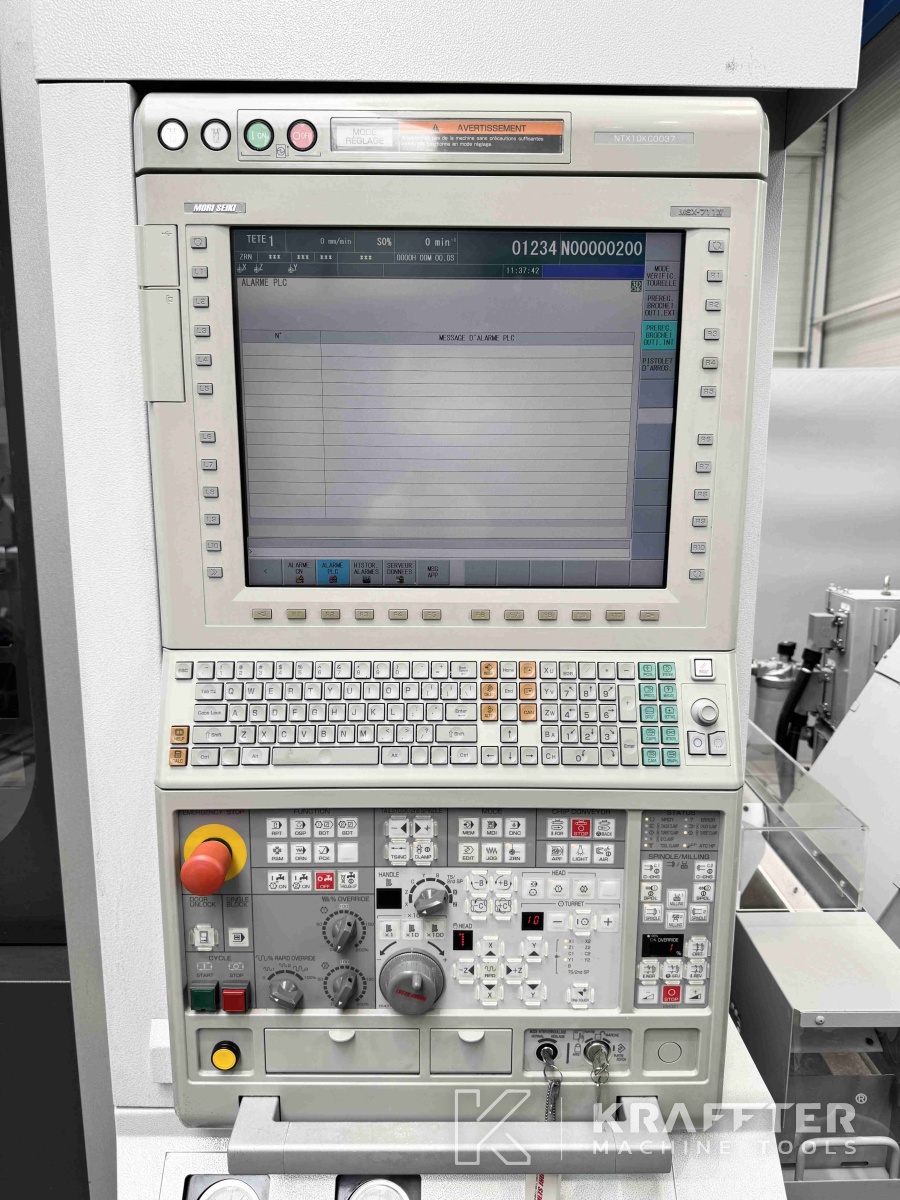

CN-Typ
FANUC MSX-711 IV
Anzahl kontinuierliche Achsen
5
Max. Drehdurchmesser
370 [mm]
Max. Bearbeitungslänge
424 [mm]
Verfahrweg Y-Achse
105
Verfahrweg Z1-Achse
460 [mm]
Verfahrweg X1-Achse
380 [mm]
Verfahrweg Z2-Achse
610 [mm]
Verfahrweg X2-Achse
155 [mm]
Winkelhub B-Achse
120 [°]
Indexierungsgenauigkeit B-Achse
0.0001 [°]

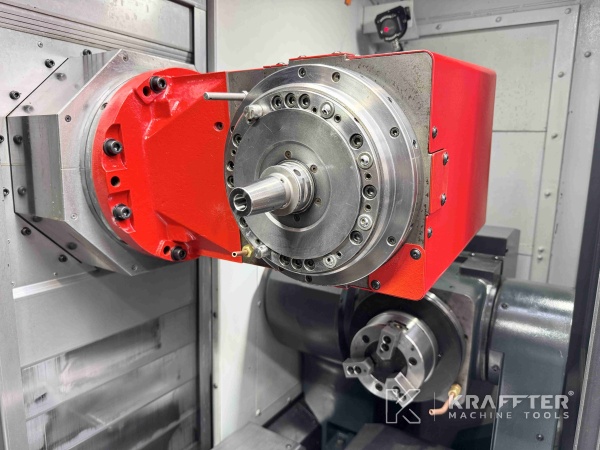

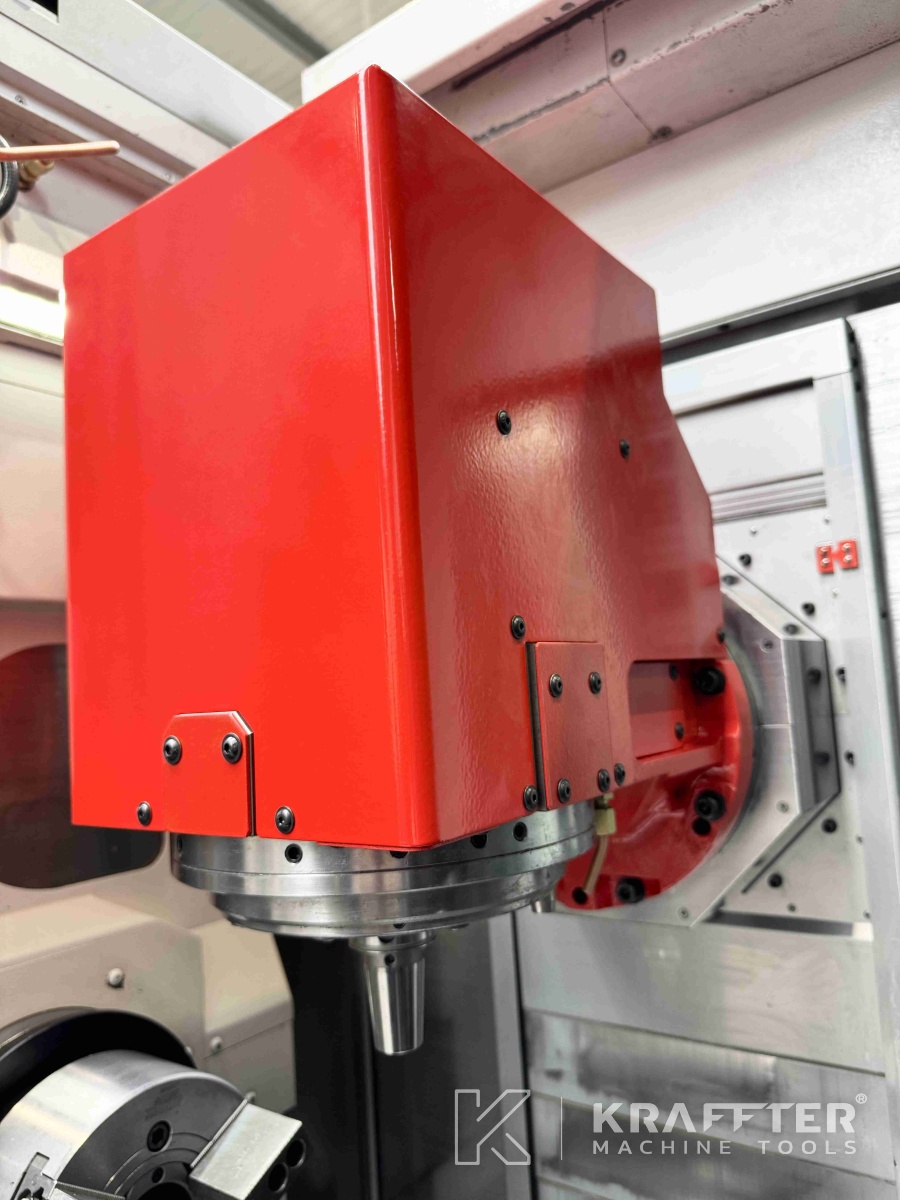

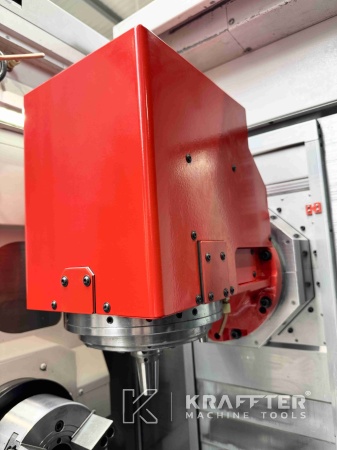

Max. Drehzahl Frässpindel
12000 [U/min]

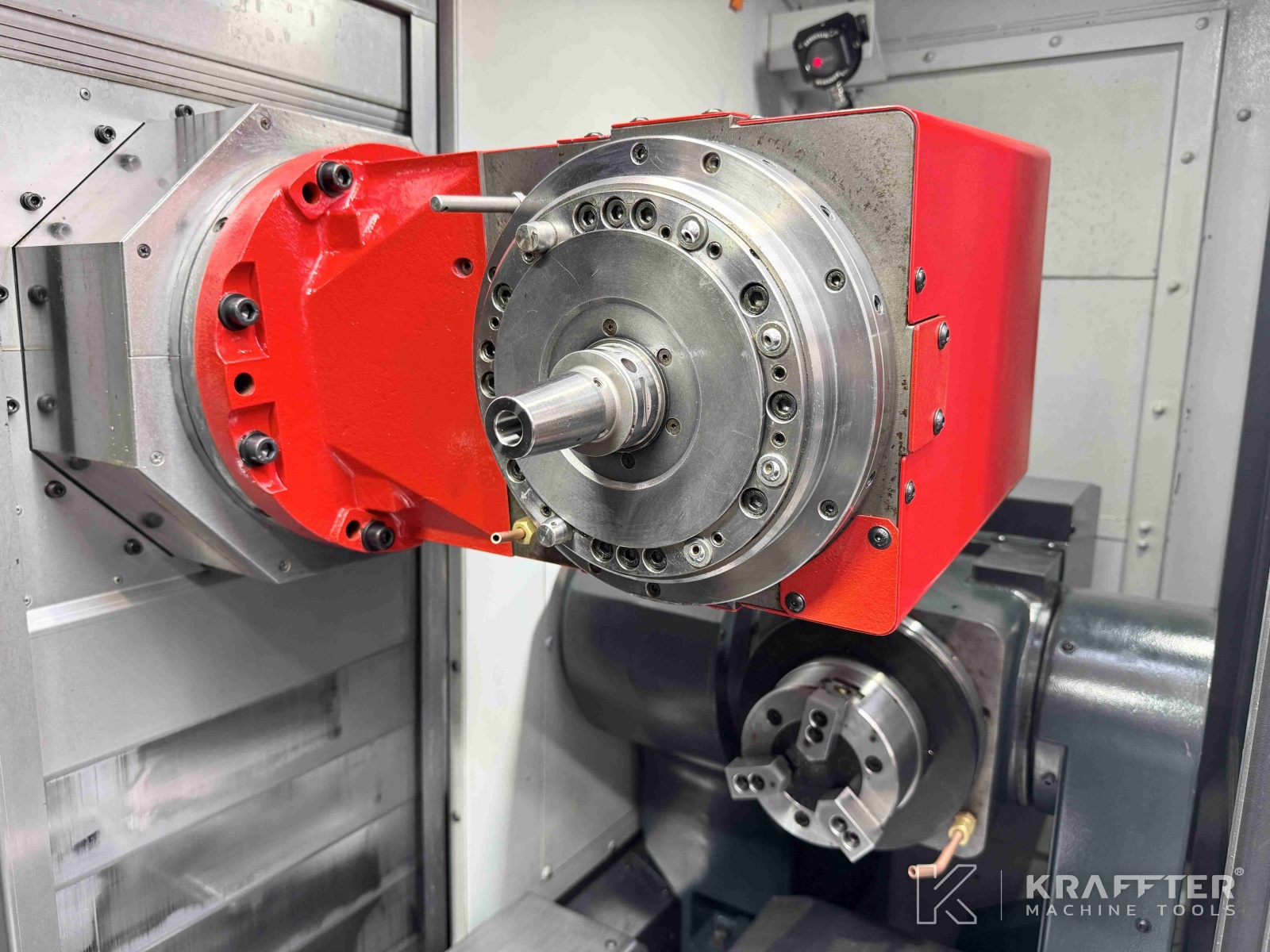

Werkzeugaufnahme Frässpindel
Capto C5
Max. Leistung Frässpindel
9 [kW]

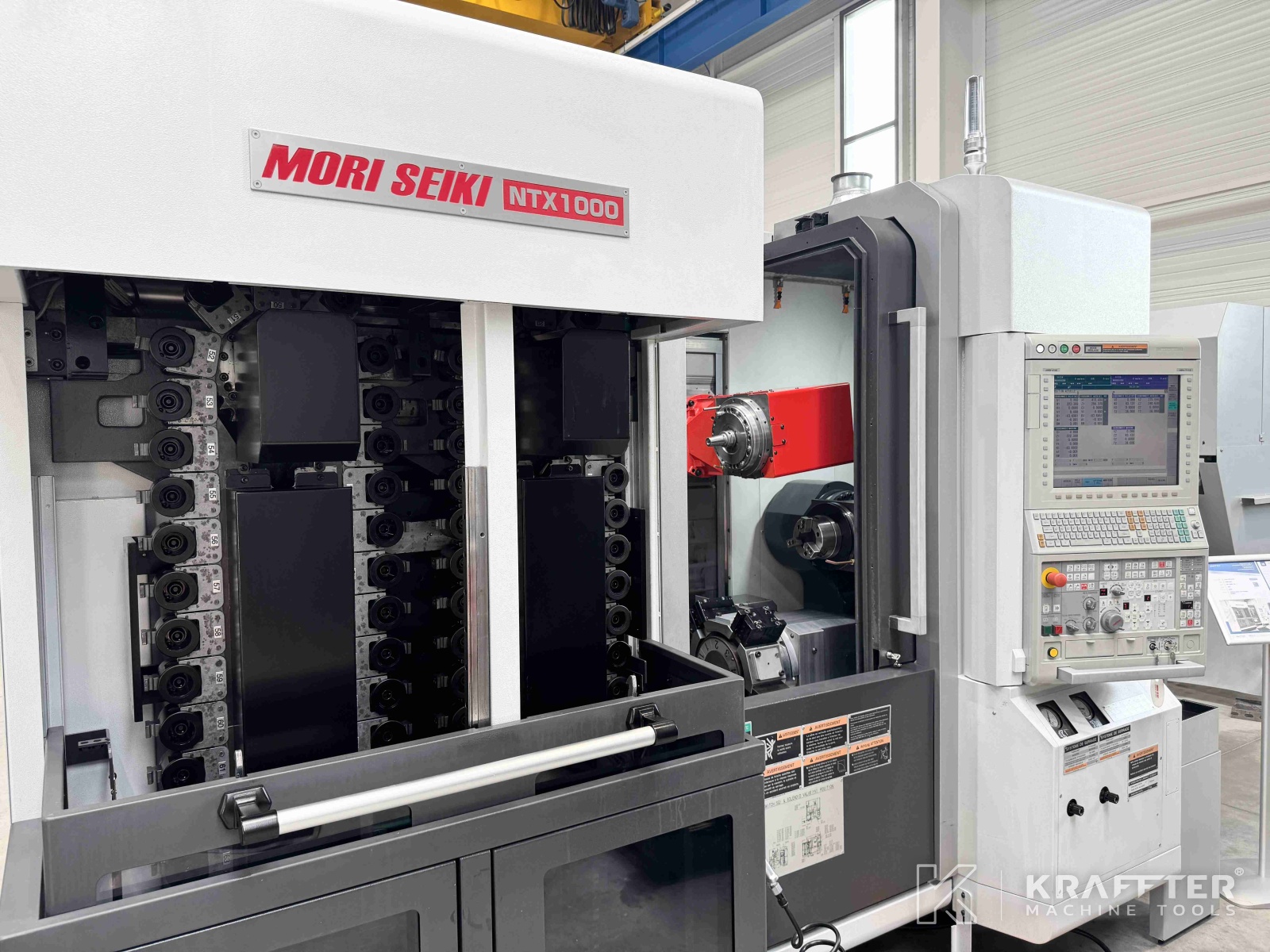

Kapazität des Werkzeugmagazins
76
Max. Länge des Werkzeugs
250 [mm]
Max. Werkzeugdurchmesser
130 [mm]
Max. Gewicht pro Werkzeug
5 [kg]
Schnellvorschubgeschwindigkeit X1-Achse
40000 [mm/min]
Schnellvorschubgeschwindigkeit X2-Achse
20000 [mm/min]
Schnellvorschubgeschwindigkeit Z-Achse
50000 [mm/min]
Schnellvorschubgeschwindigkeit Z2-Achse
36000 [mm/min]
Schnellvorschubgeschwindigkeit Y-Achse
40000 [mm/min]
Spindelnase
JIS A2-6
Durchmesser des Spindeldurchgangs
73 [mm]
Max. Spindeldrehzahl
6000 [U/min]
Indexierungsgenauigkeit C-Achse
0.0001 [°]
Spindelleistung
11 [kW]

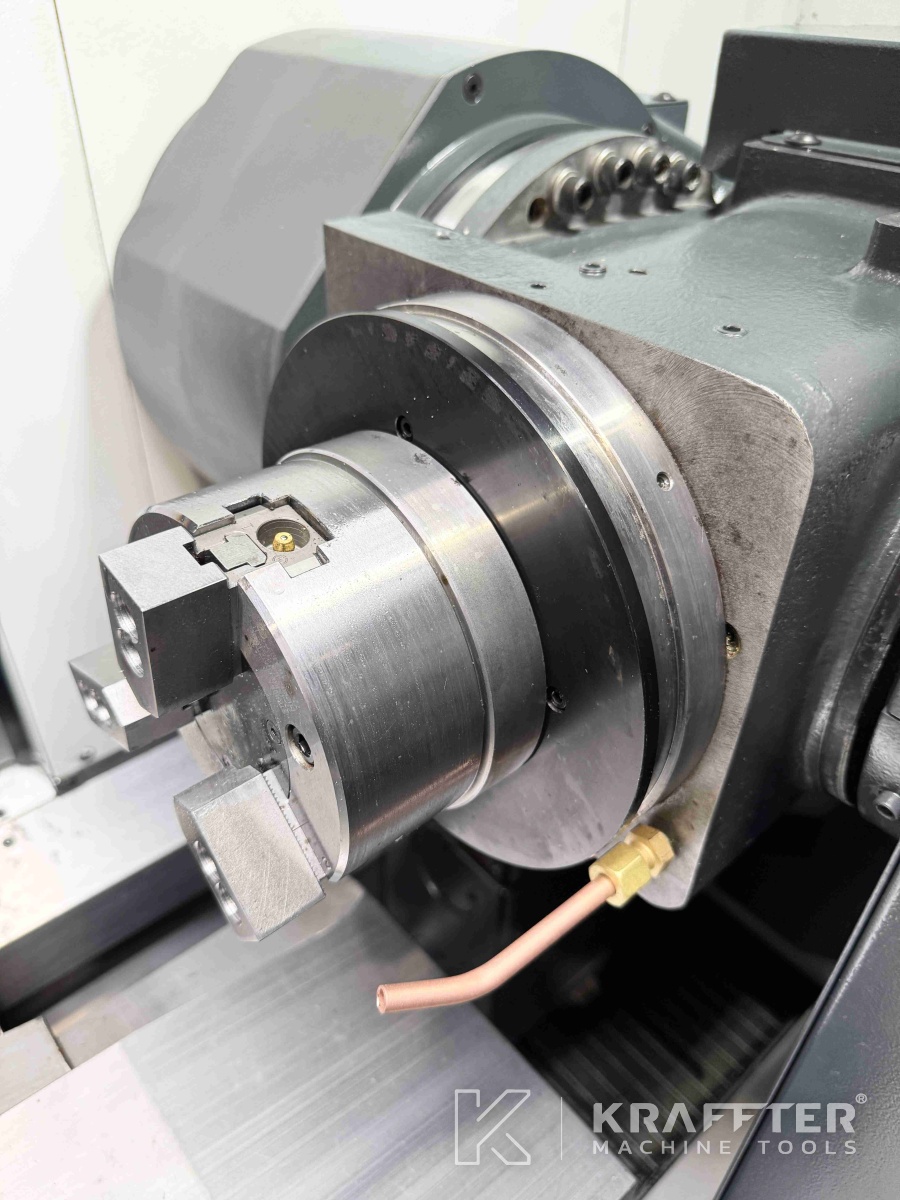

Nase der Gegenspindel
G6 flat nose
Durchmesser des Gegenspindeldurchgangs
38 [mm]
Max. Drehzahl der Gegenspindel
6000 [U/min]
Indexierungsgenauigkeit C-Achse Gegenspindel
0.0001 [°]
Leistung Gegenspindel
7.5 [kW]
Drehmoment Gegenspindel
37 [Nm]
Max. Querschnitt der Werkzeughalter
20 [mm]

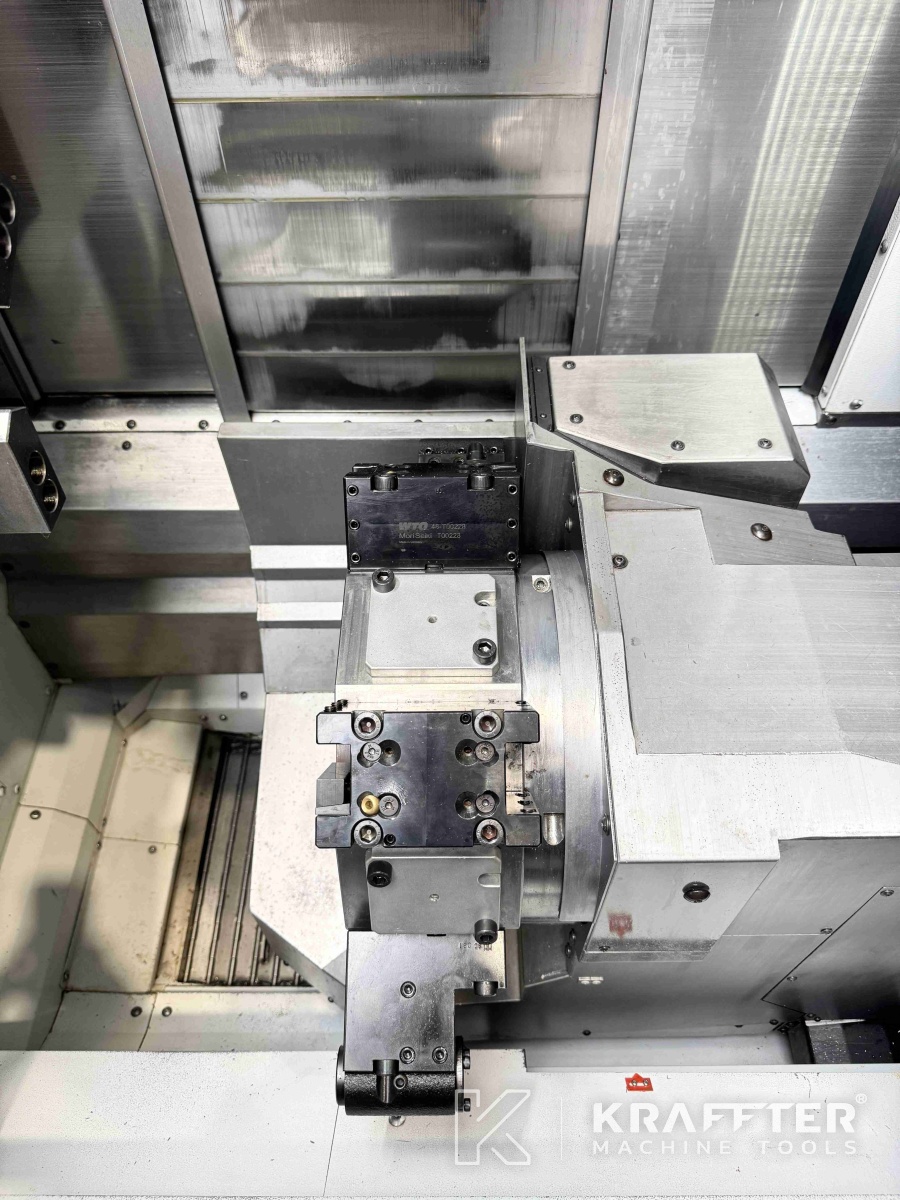

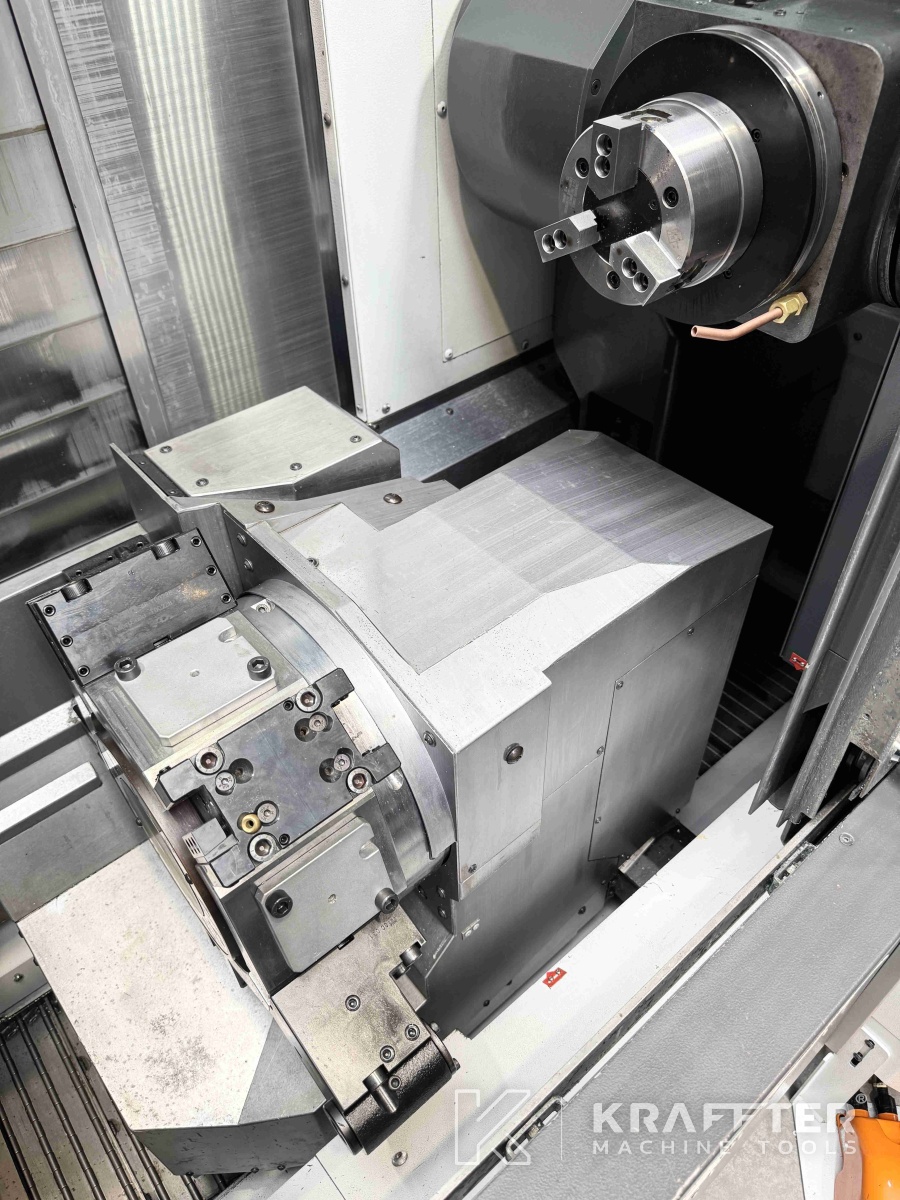

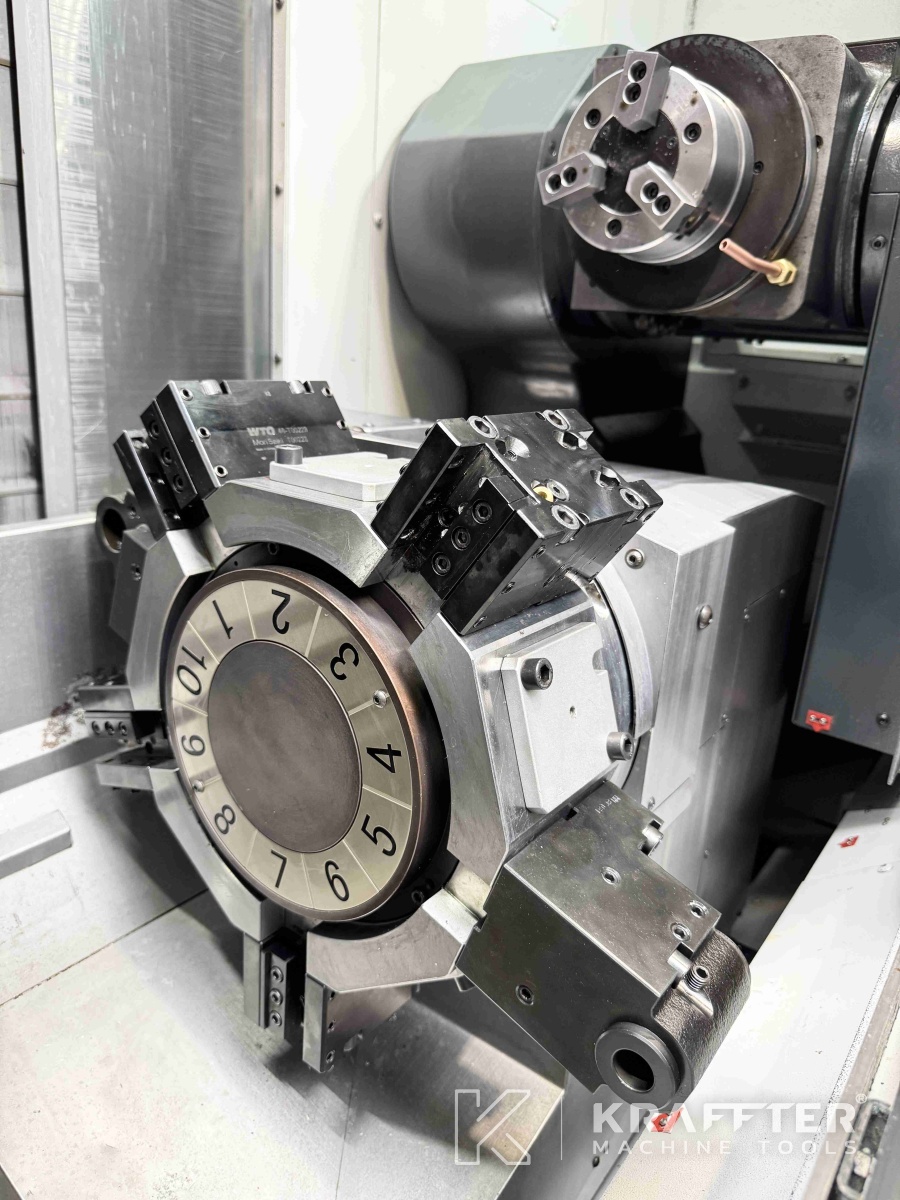

Anzahl Revolverstationen
10
Installierte Leistung
48 [kVA]
Anzahl der Schnittstunden
9867 [h]
Gewicht
8950 [kg]
Zusätzliche Informationen
EQUIPMENT INCLUDED:
x1 MAPPS IV operating system

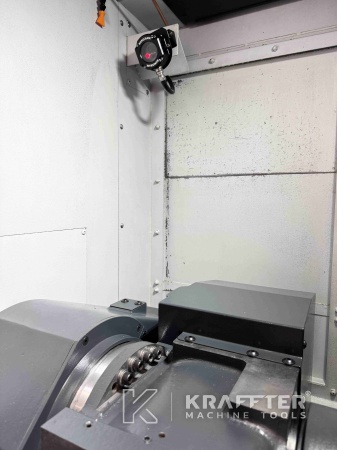

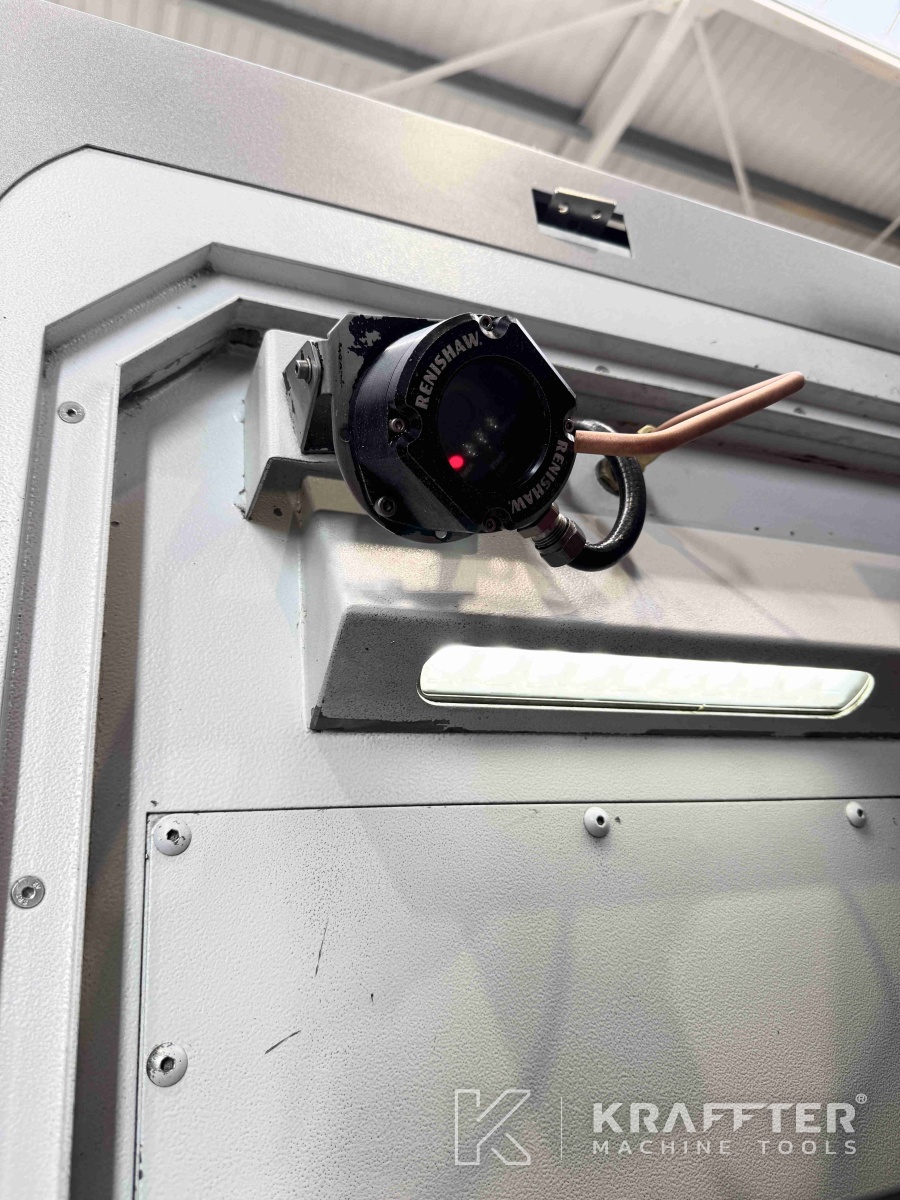

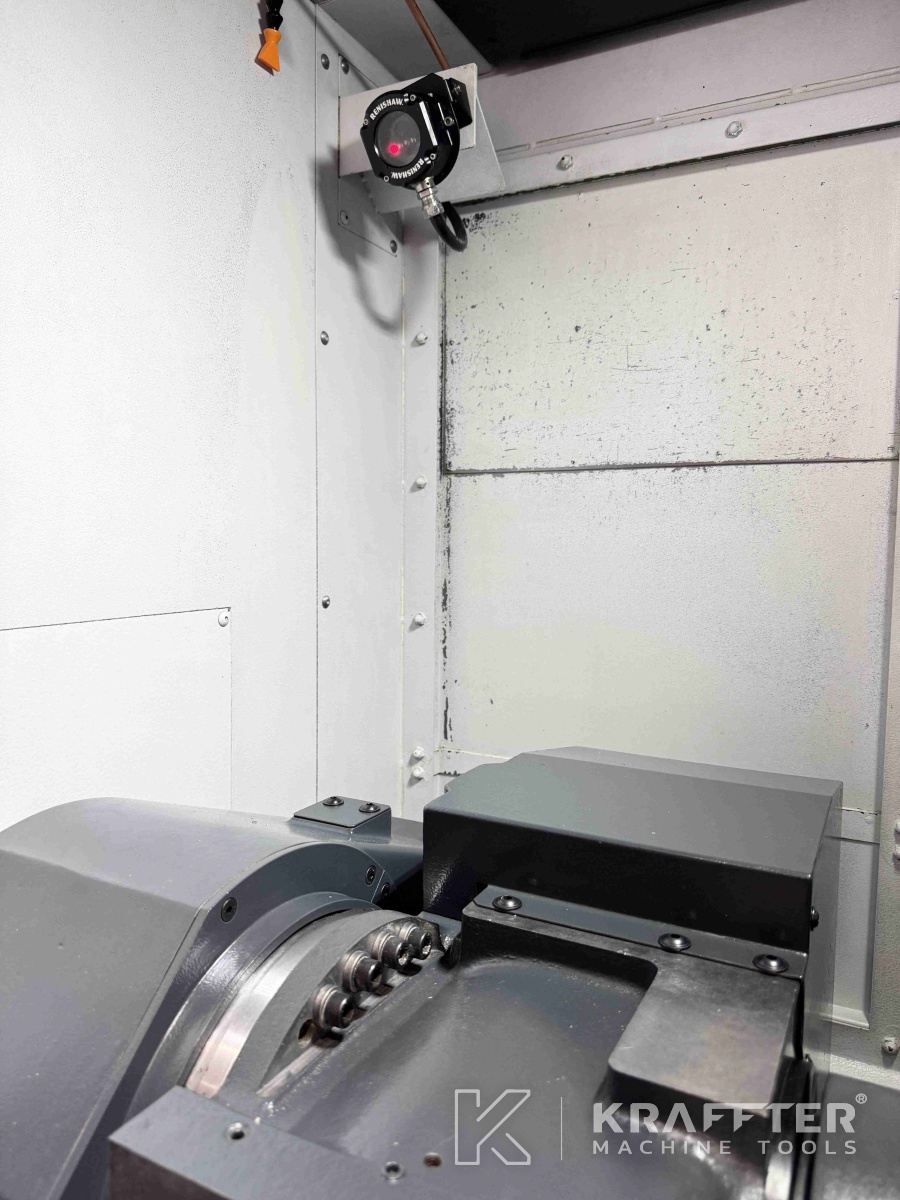

x1 RENISHAW tool probe
x1 RENISHAW part probe interface (laser sensor and software option installed)

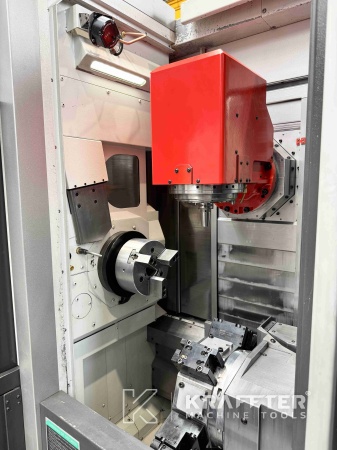

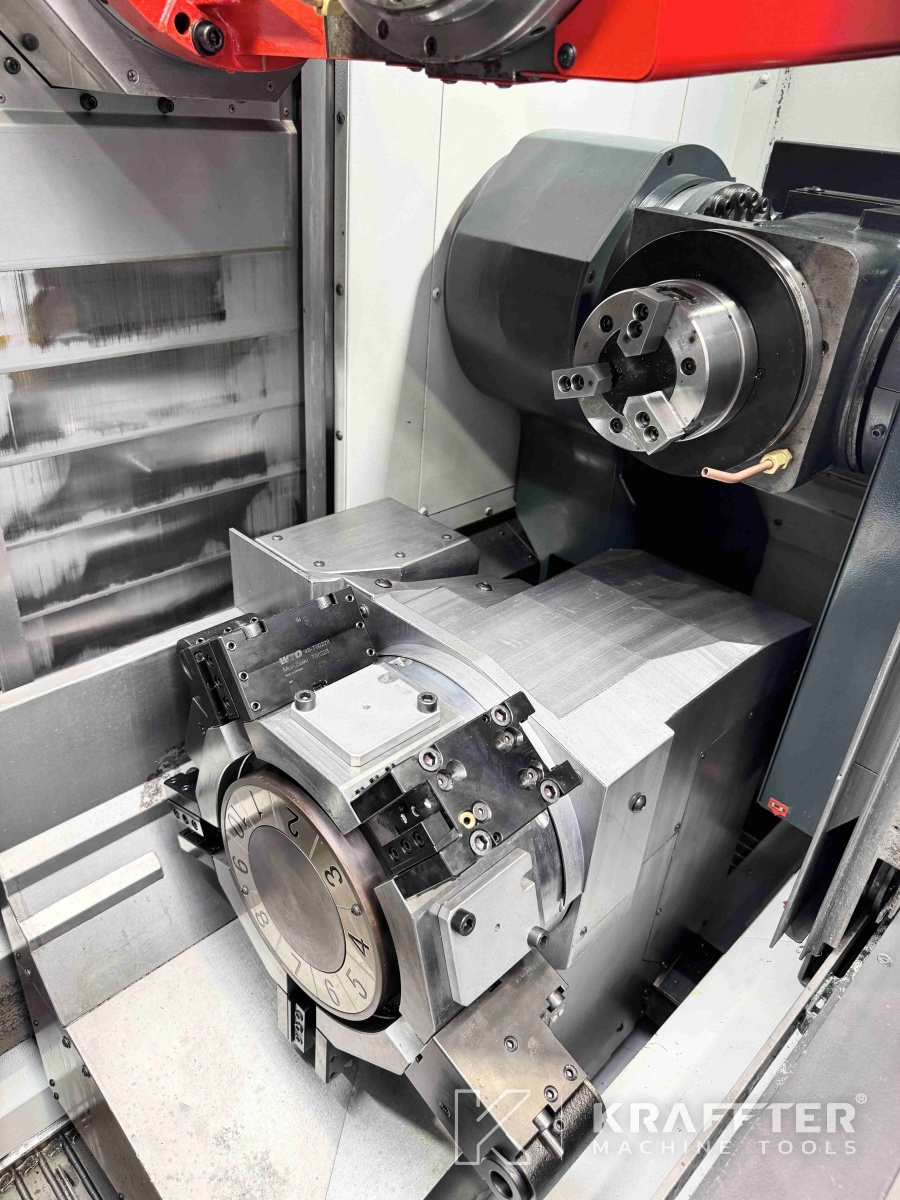

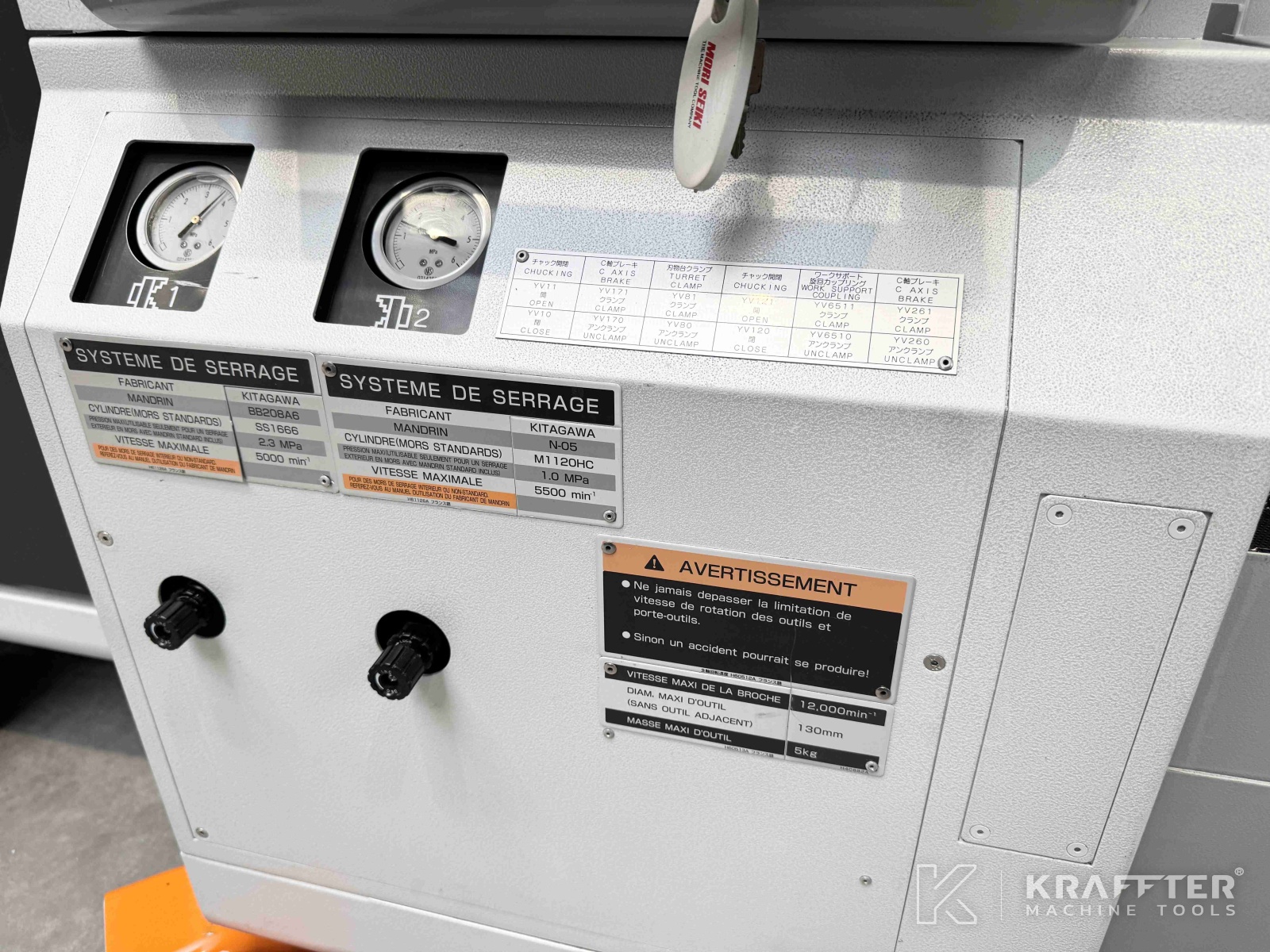

x1 KITAGAWA BB208 - Ø208 [mm] chuck
x1 blowing spindle chuck

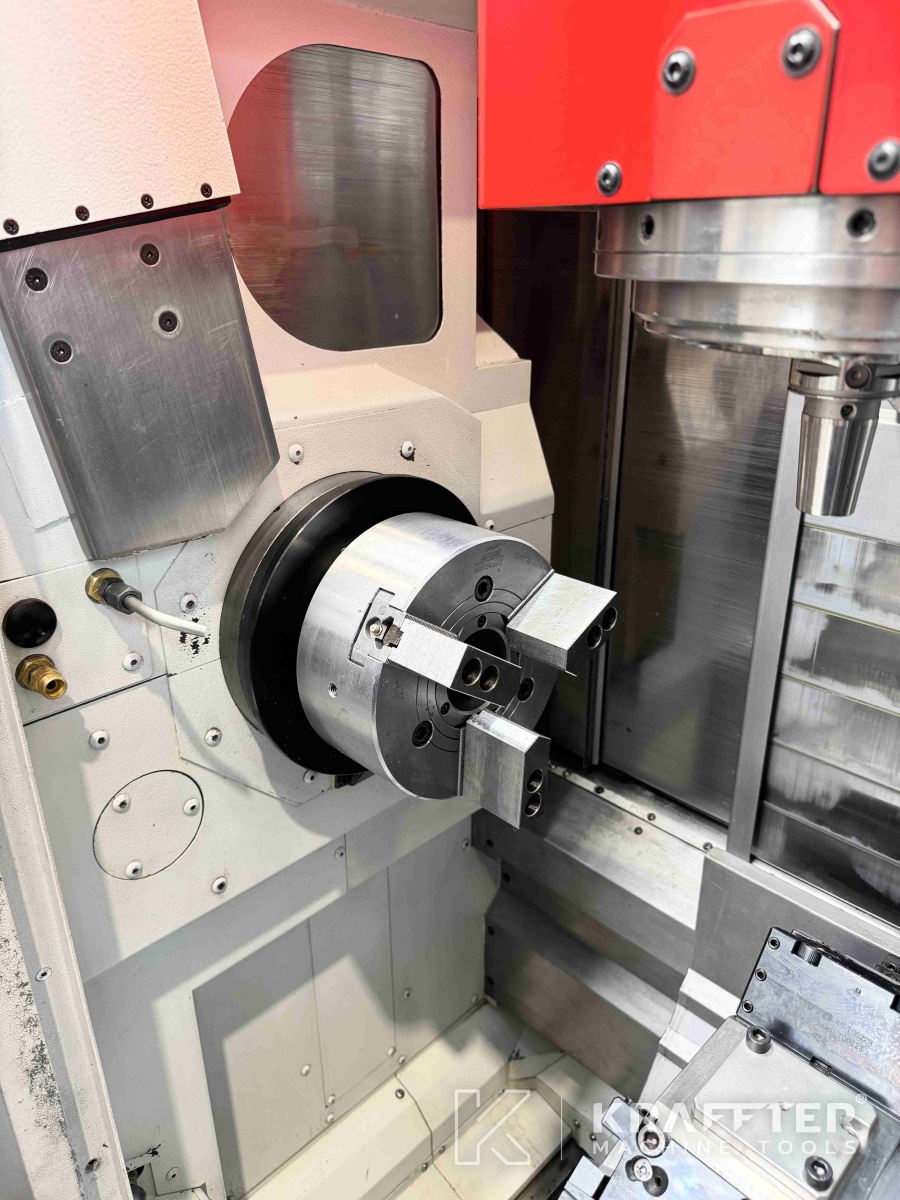

x1 KITAGAWA N05 chuck - Ø135 [mm]
x1 blowing of counter-spindle chuck
x1 through tool spindle coolant

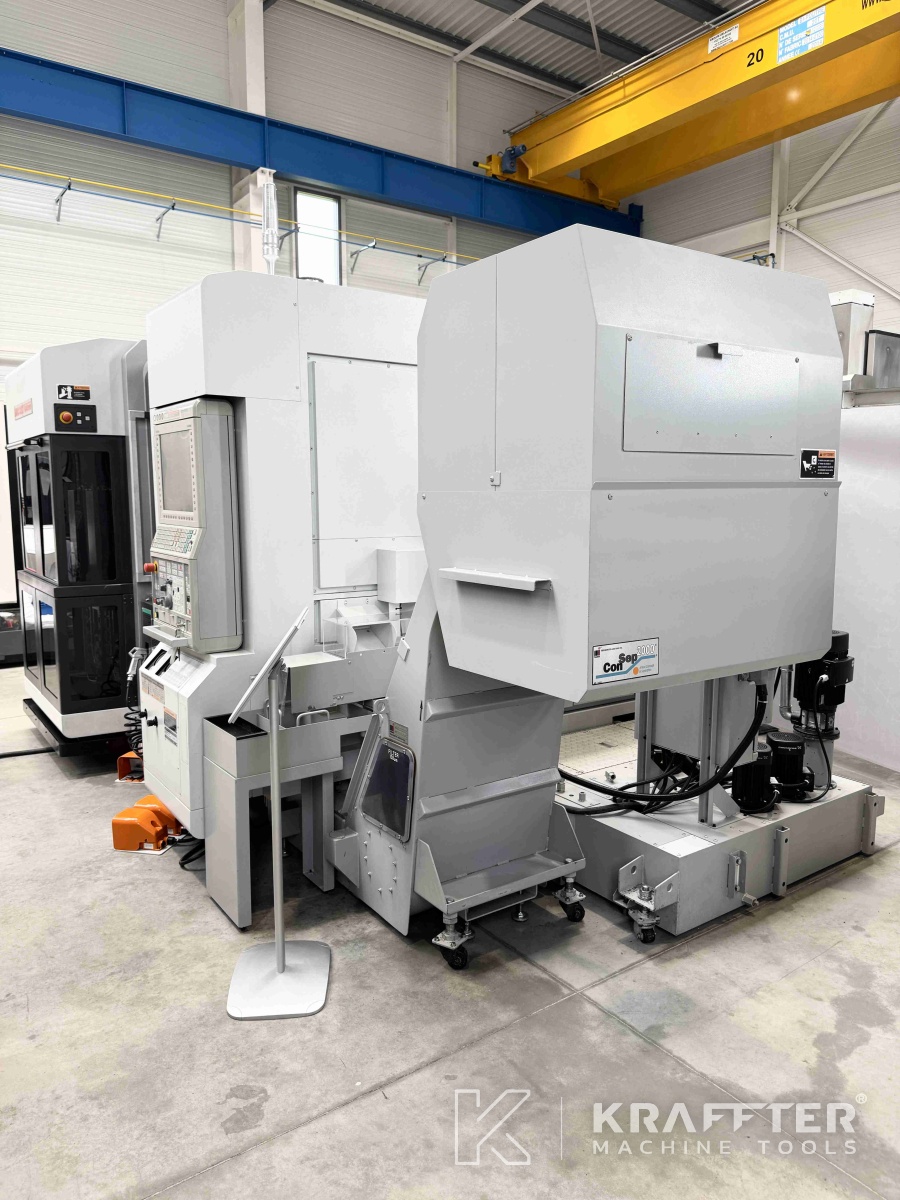

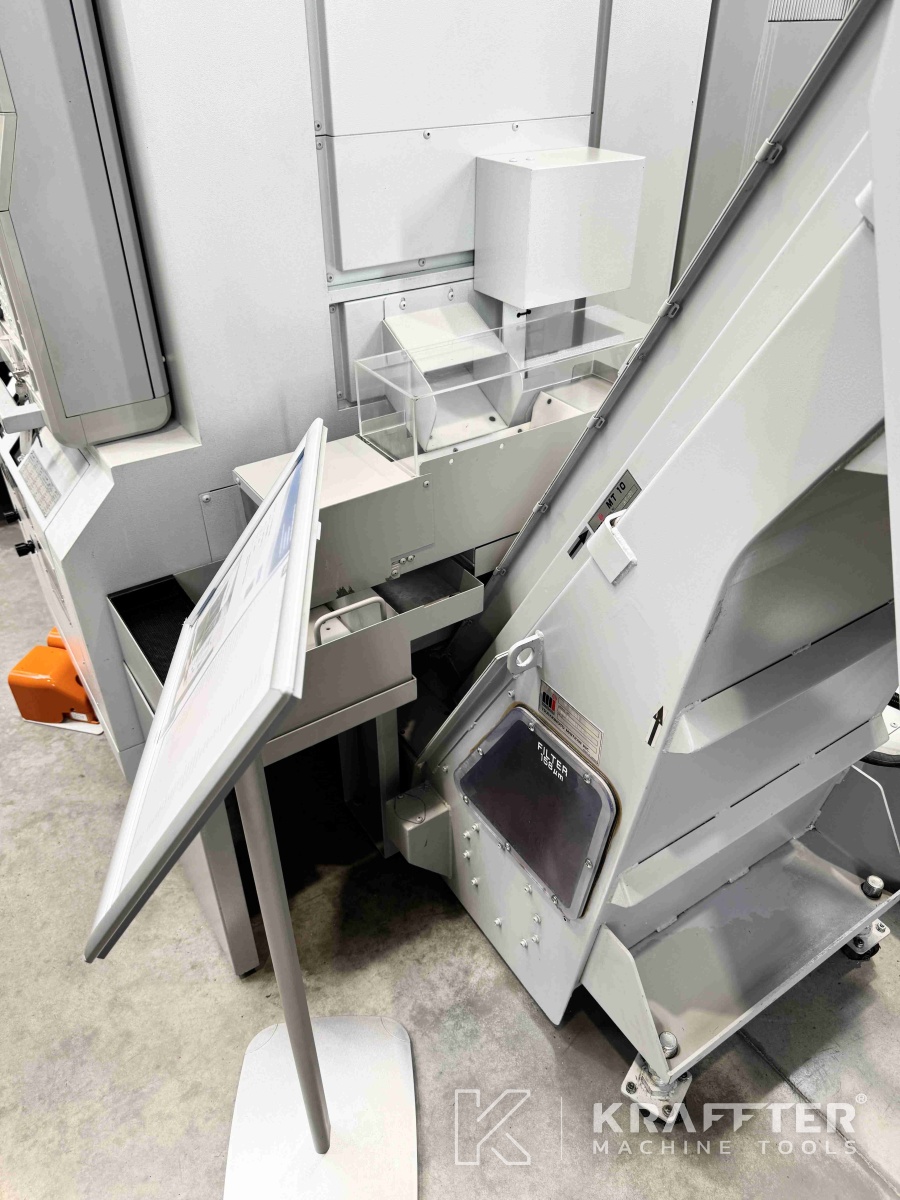

x1 chip conveyor (right exit)
x1 coolant gun

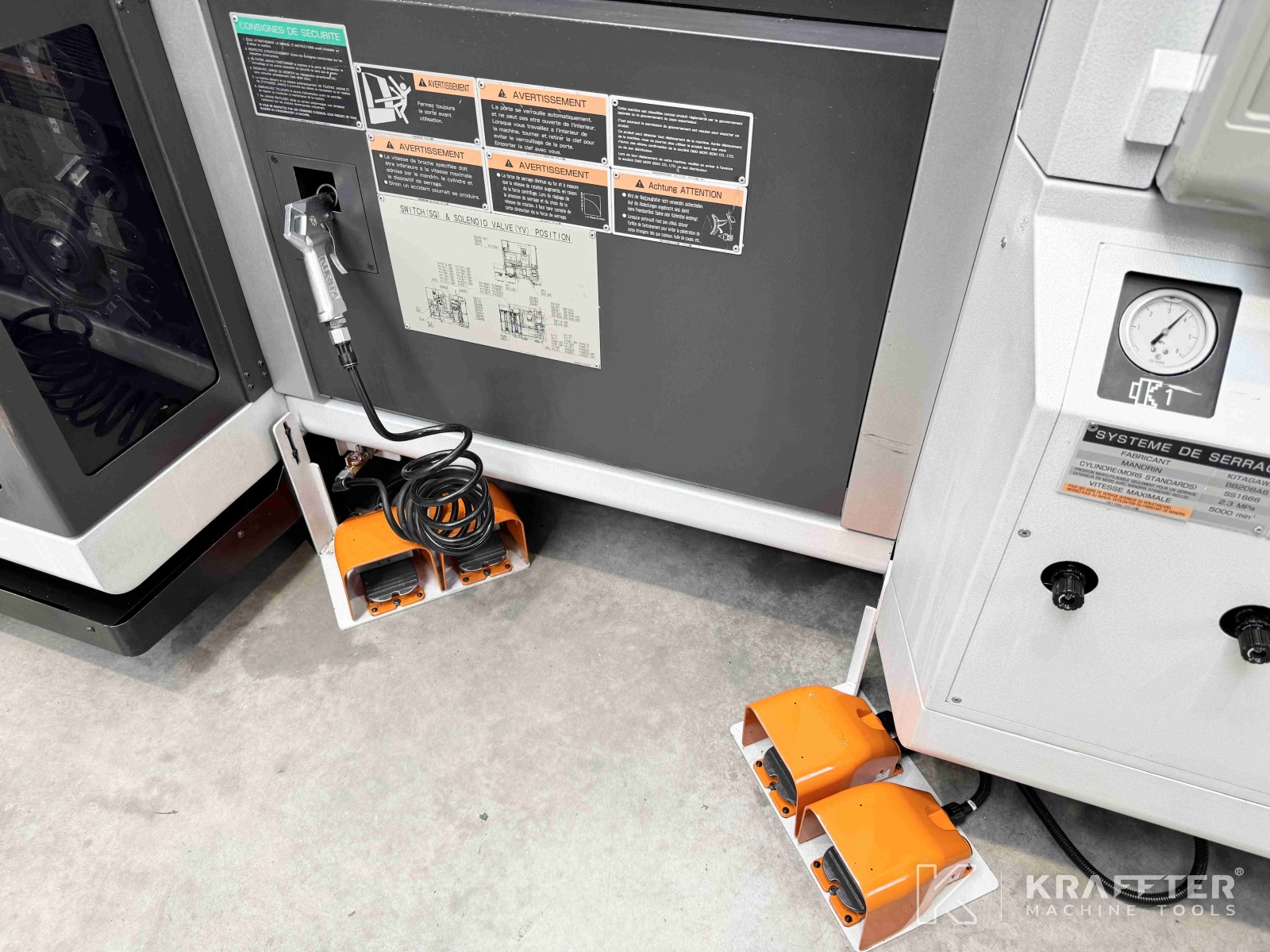

x4 foot pedals (clamping/unclamping chucks 1 and 2)
x6 static tool holders
x1 3-colours status lamp

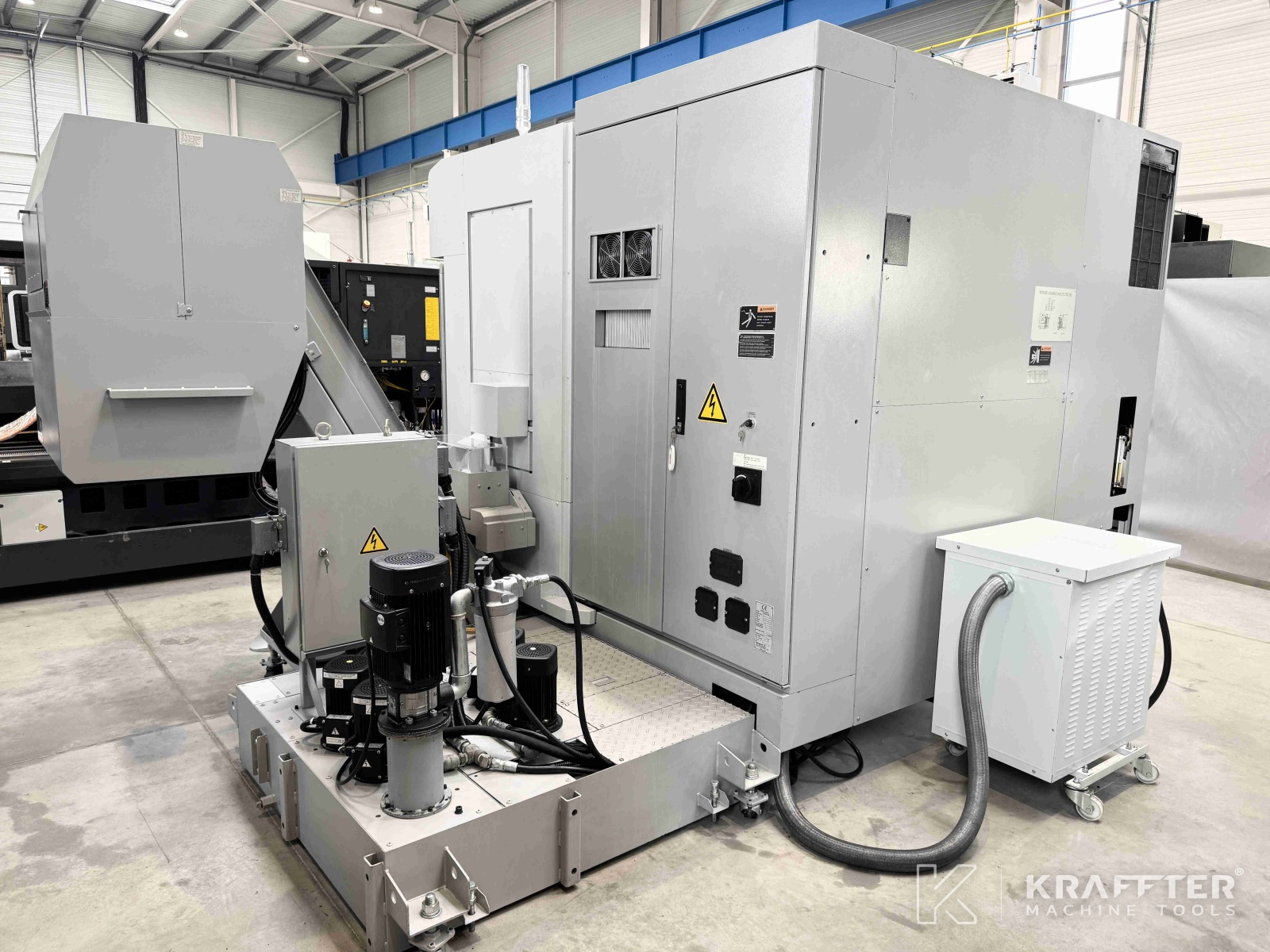

x1 electrical transformer

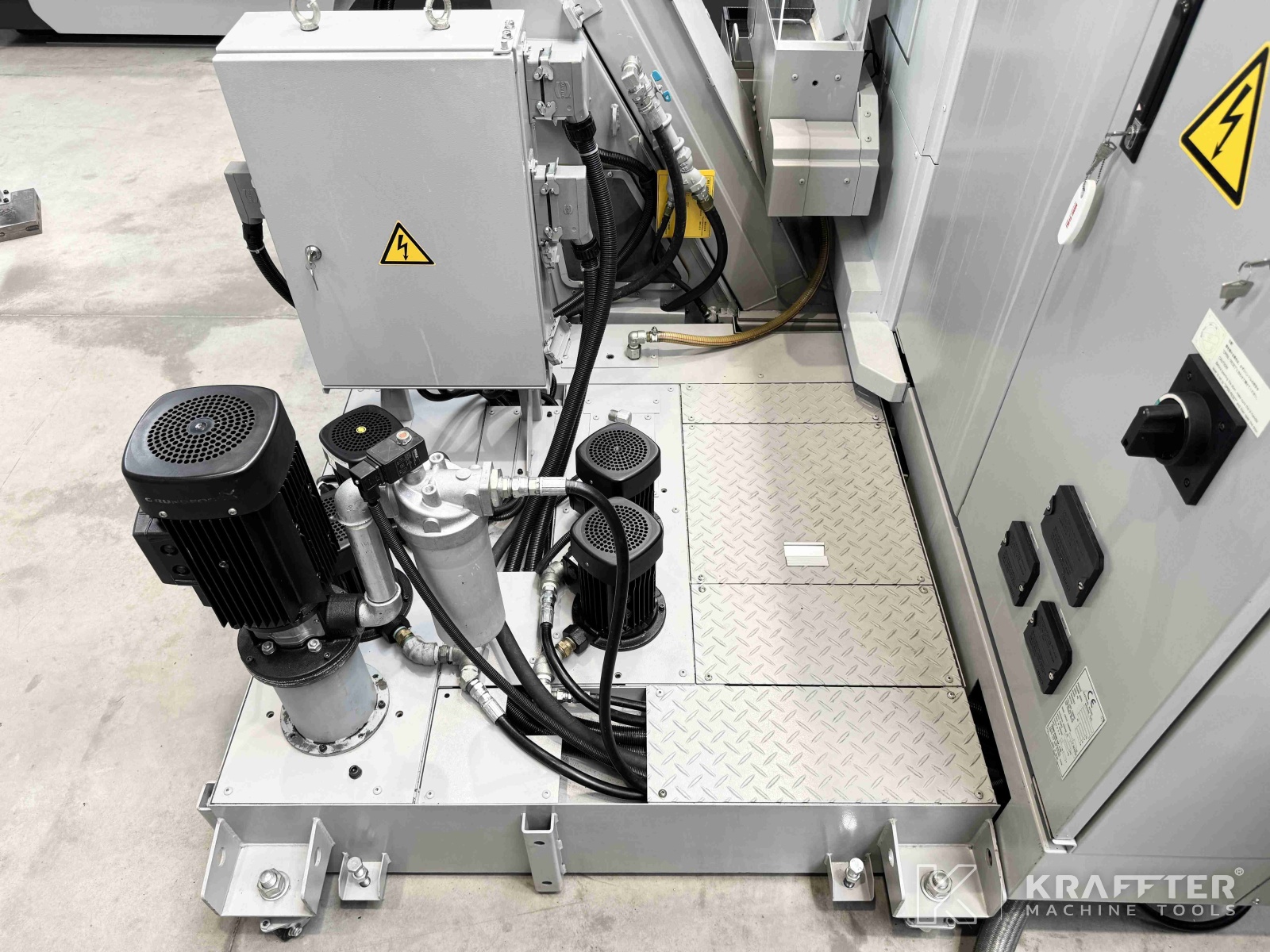

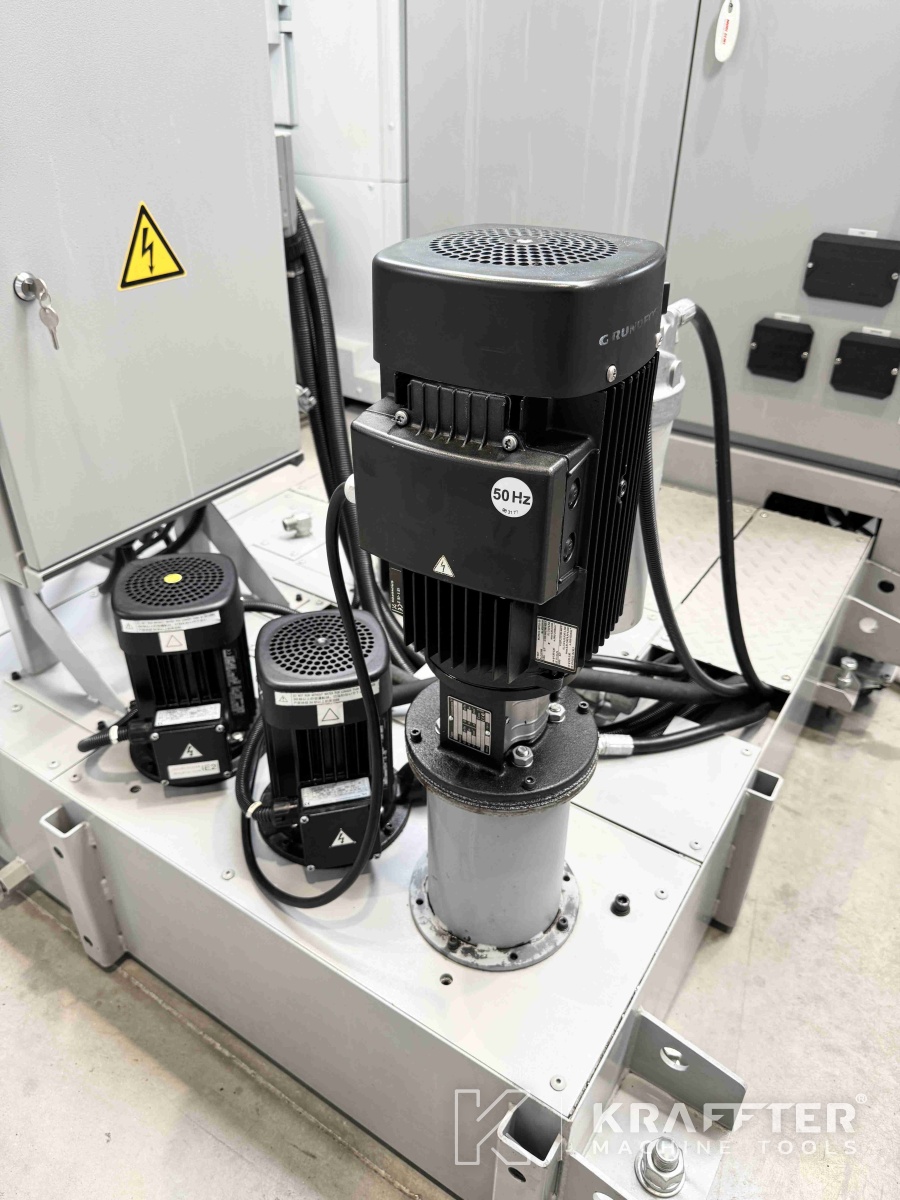

x1 high pressure collant pump

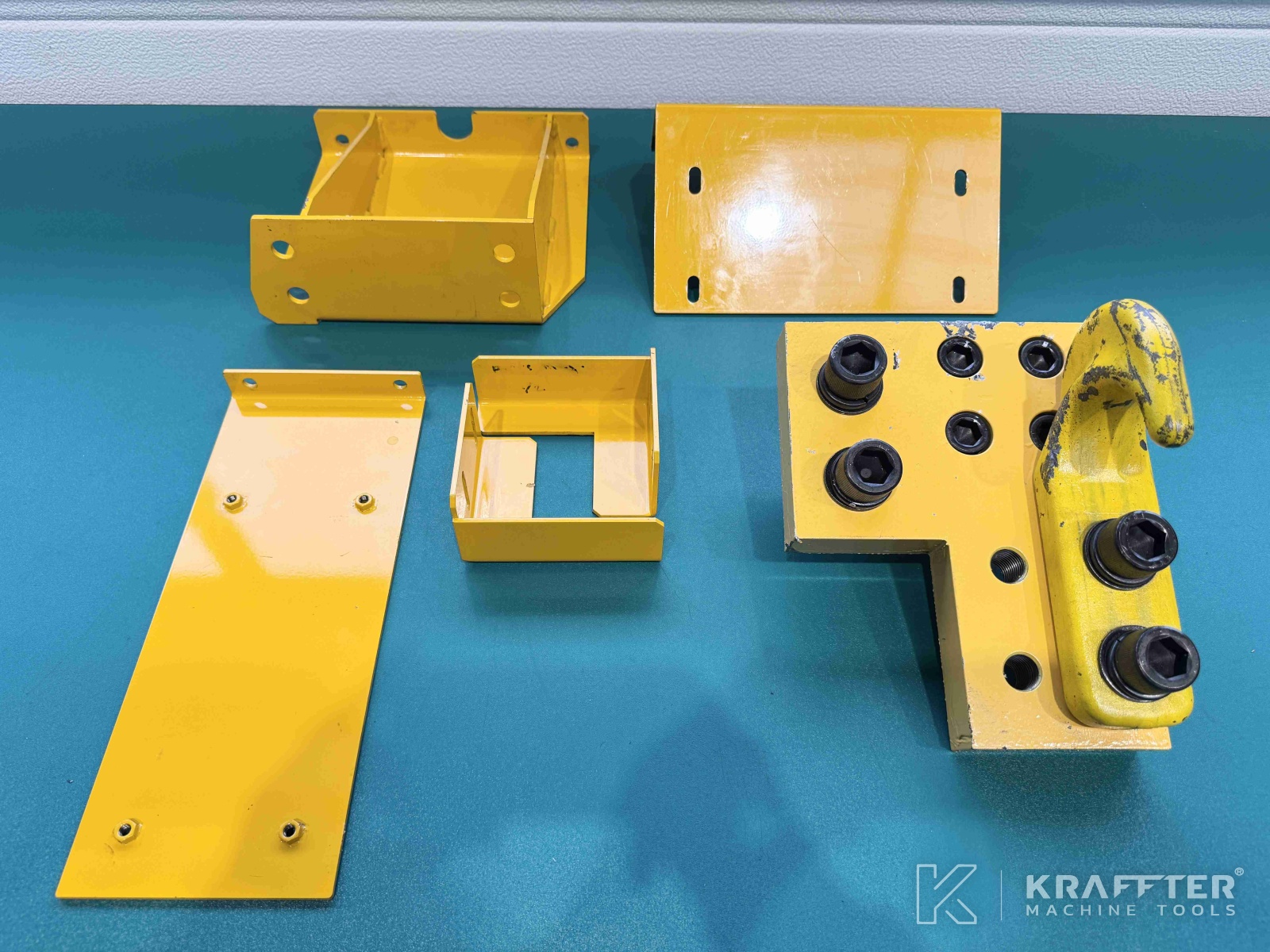

x1 set of axle clamps for transporting the machine
x1 set of technical manuals
FANUC OPTIONS INCLUDED :
x1 A02B-0306-J713 - 31i-A5 3-D Coordinate System Conversion
x1 A02B-0306-J815 - 31i-A5 Polar Coordinate Interpolation
x1 A02B-0306-J819 - 31i-A5 Helical Interpolation
x1 A02B-0306-J828 - 31i-A5 Rigid Tapping
x1 A02B-0306-J852 - 31i-A5 CS Contour Control
x1 A02B-0306-J926 - 31i-A5 Tool Offset, 99 Pairs
x1 A02B-0306-J930 - 31i-A5 Tool Radius (Cutter) Compensation and Tool Nose Radius Compensation
x1 A02B-0306-J947 - 31i-A5 Part Program Memory, 1 MB
x1 A02B-0306-R512 - 31i-A5 Nano Smoothing II
x1 A02B-0306-S676 - 31i-A5 Tilted Working Plane Command - Conventional
x1 A02B-0306-S687 - 31i-A5 Nano Smoothing
x1 A02B-0306-S737 - 31i-A5 Data Server Function
x1 A02B-0306-S808 - 31i-A5 AI Contour Control II
