Verkauft

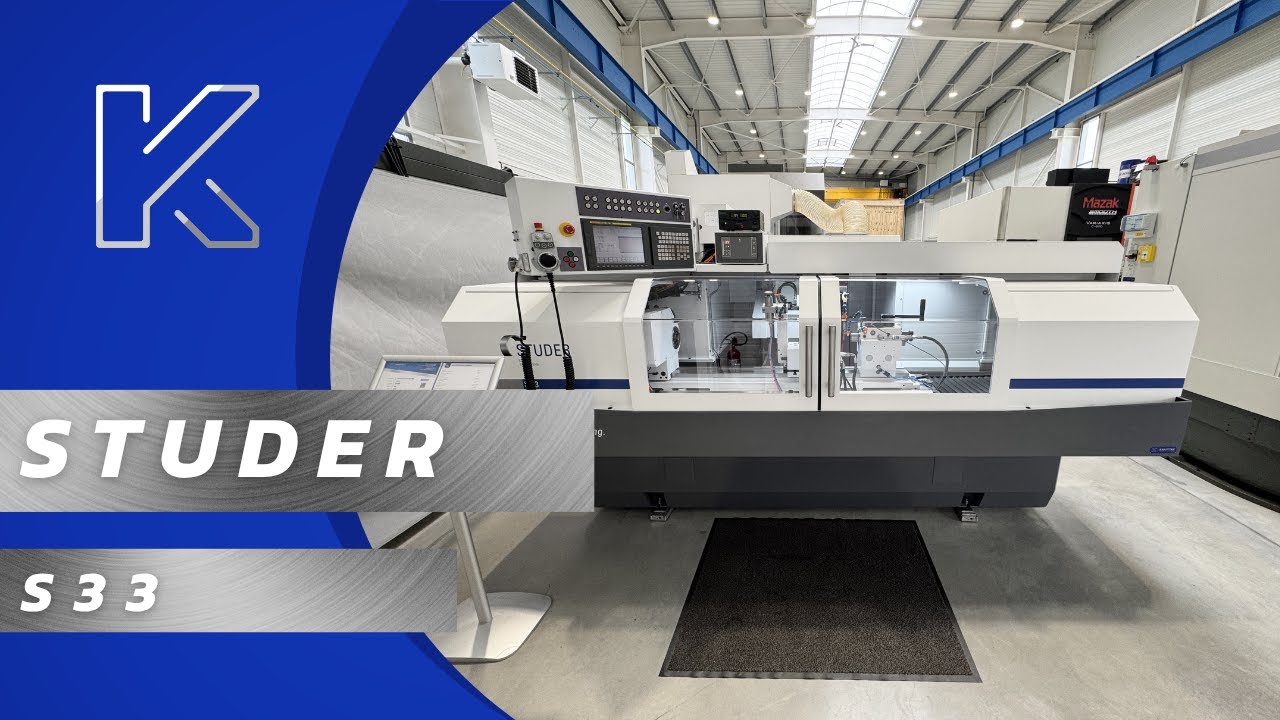

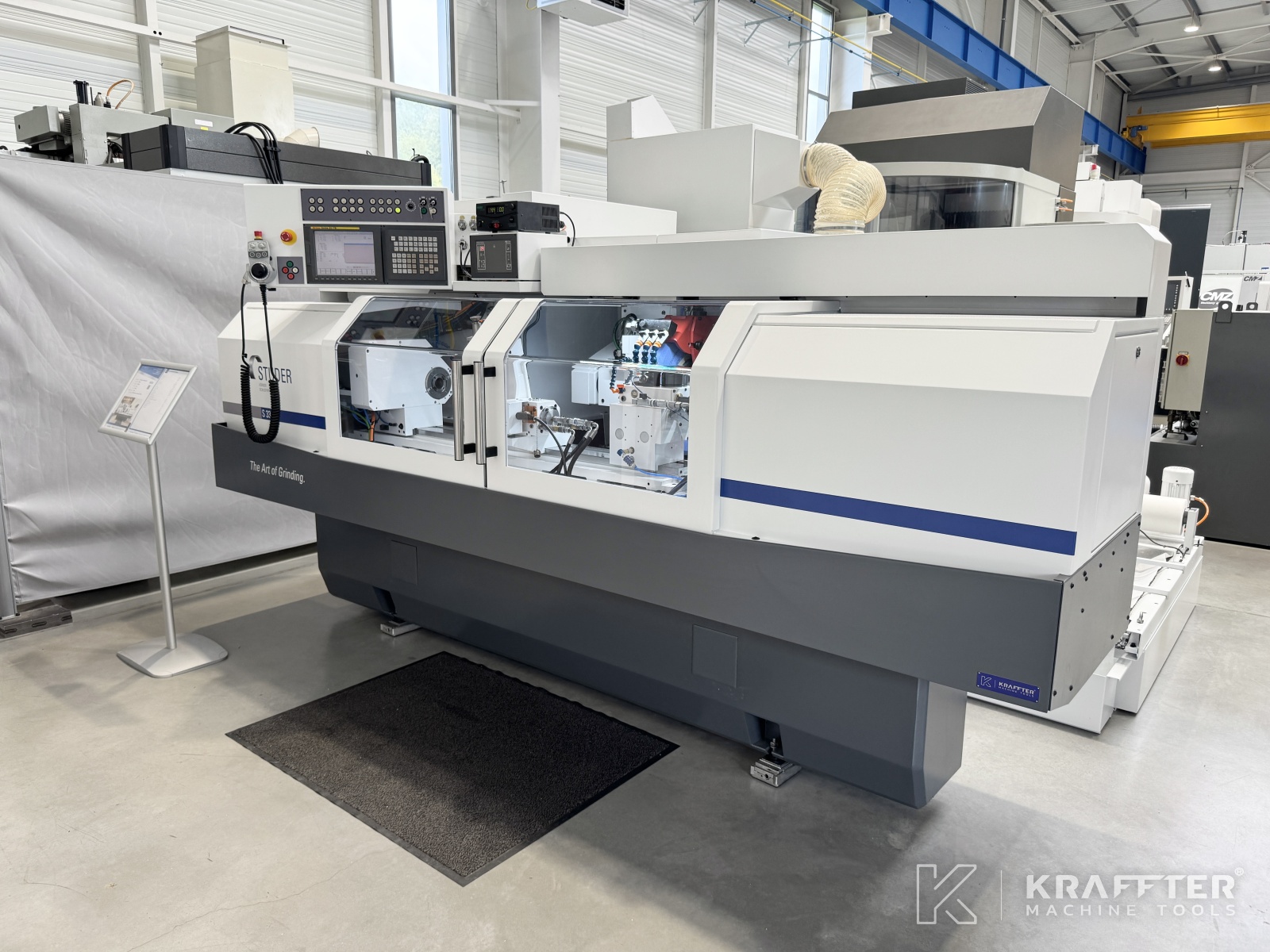

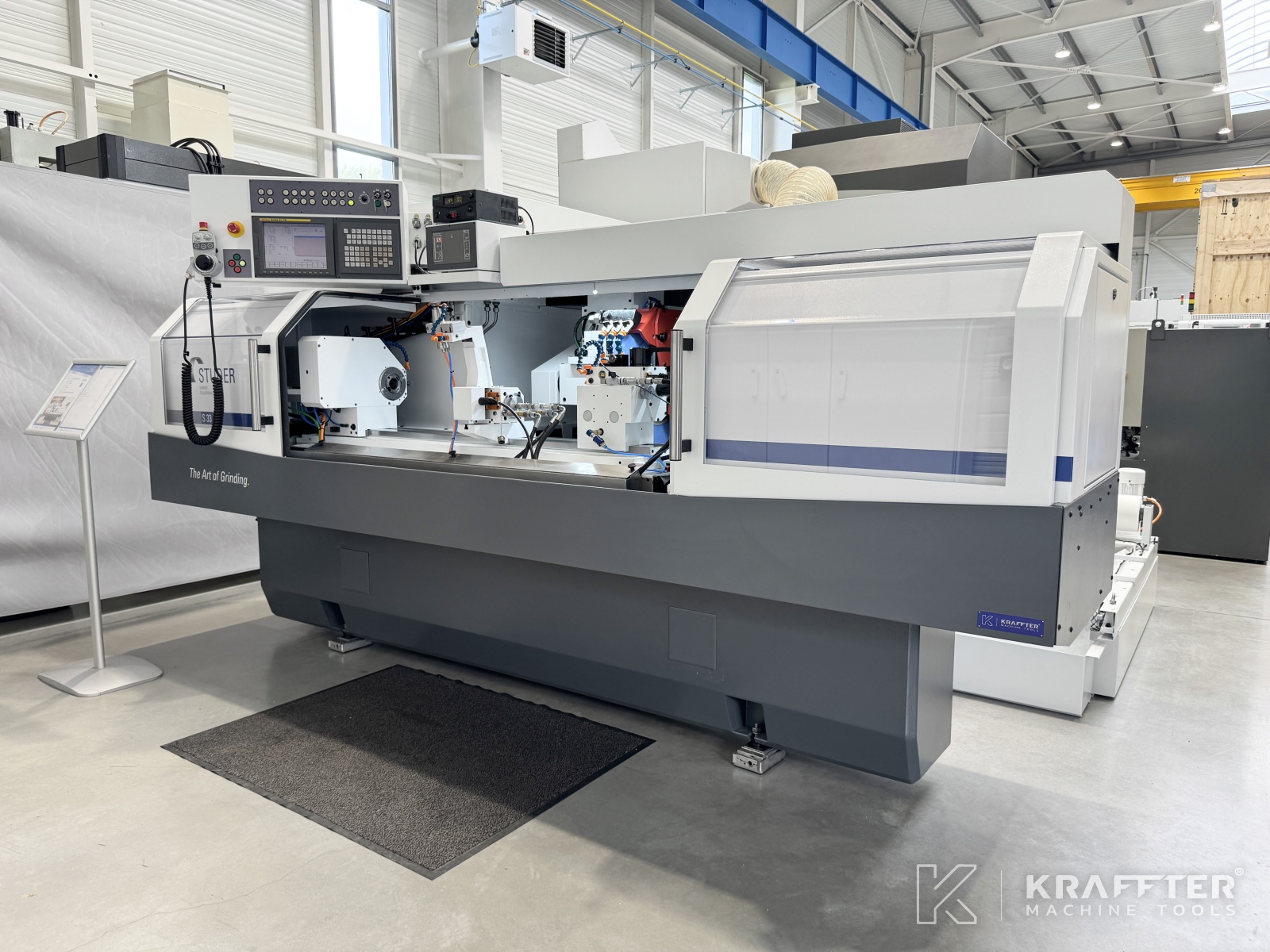

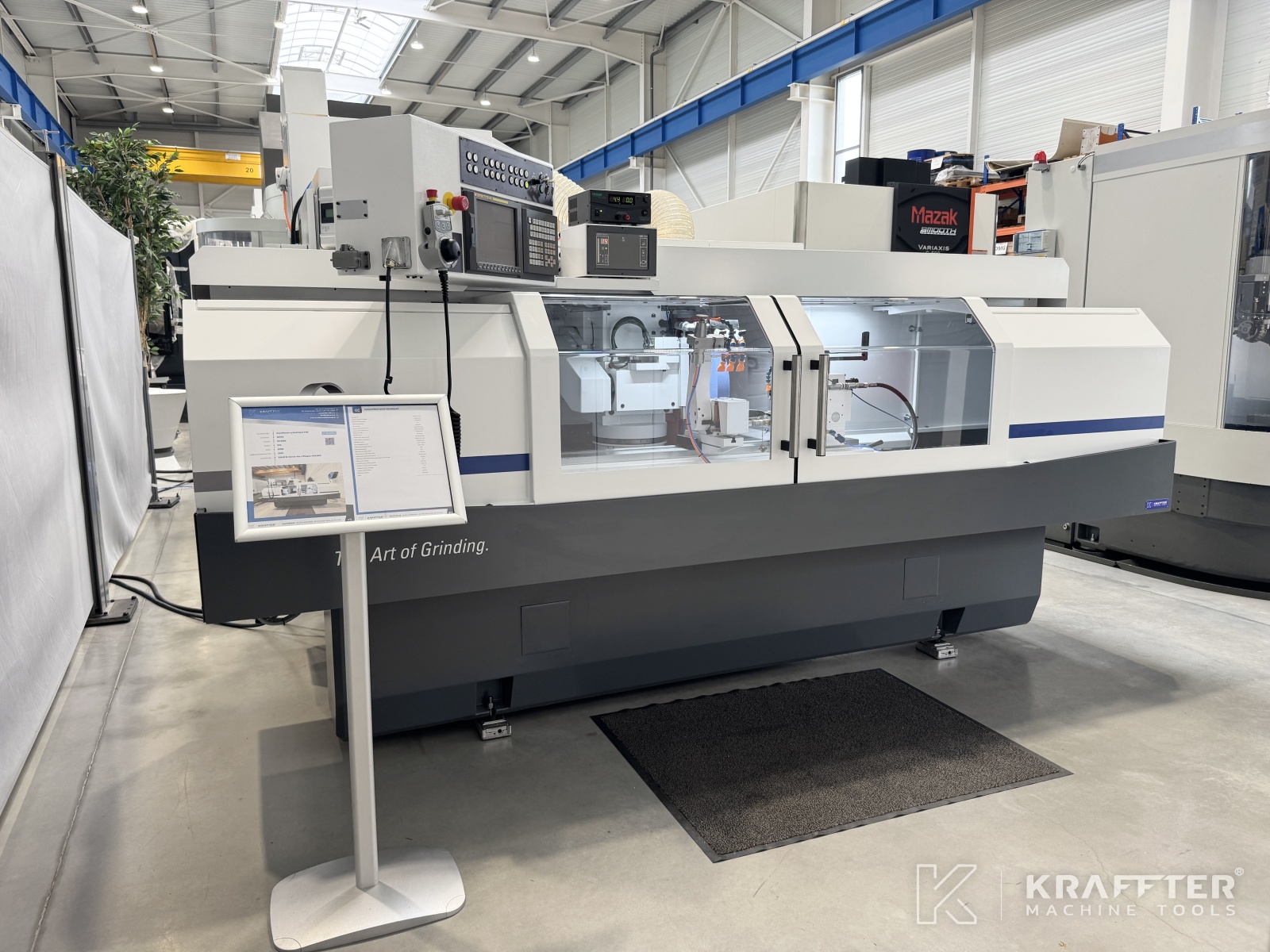

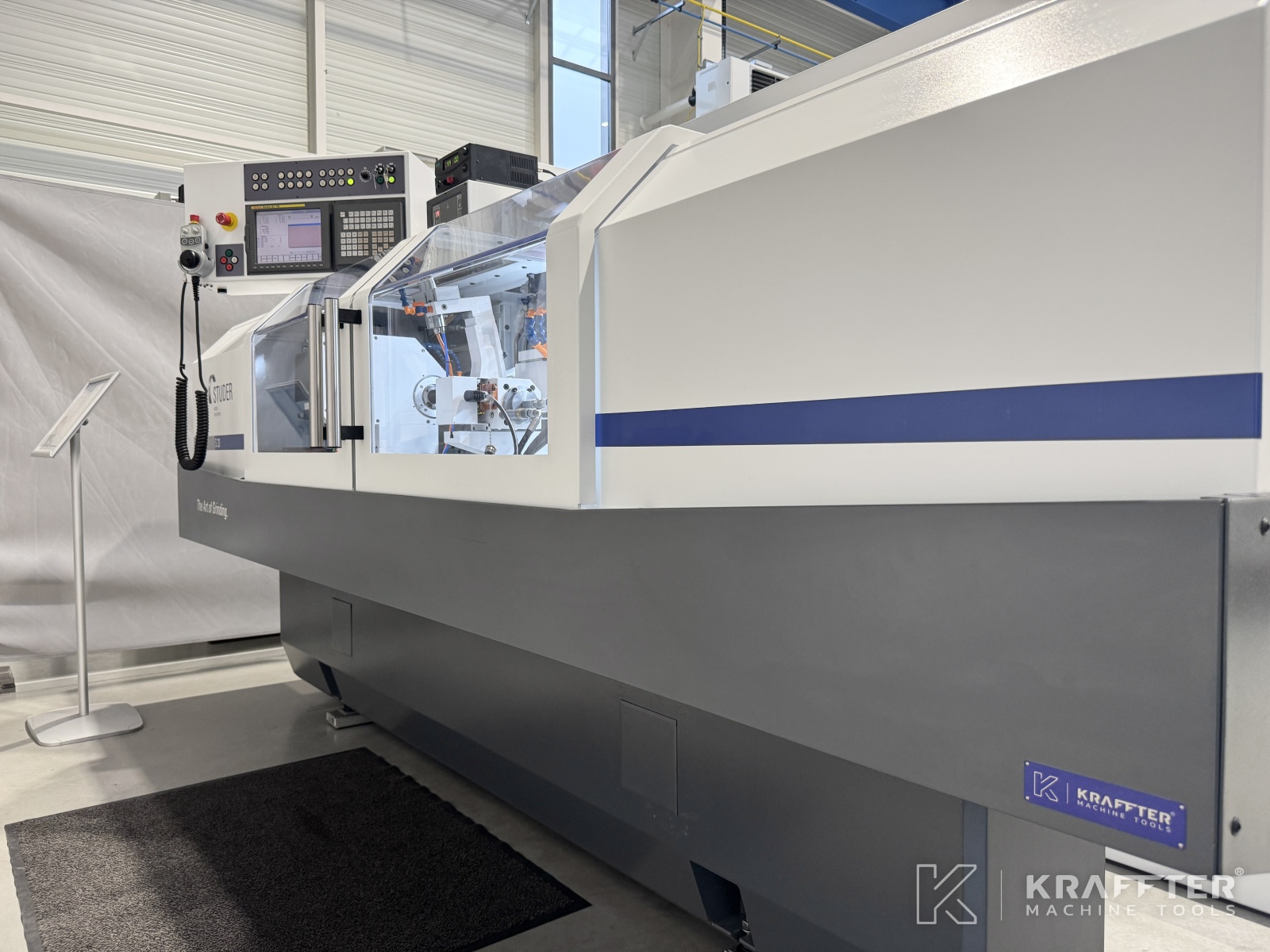

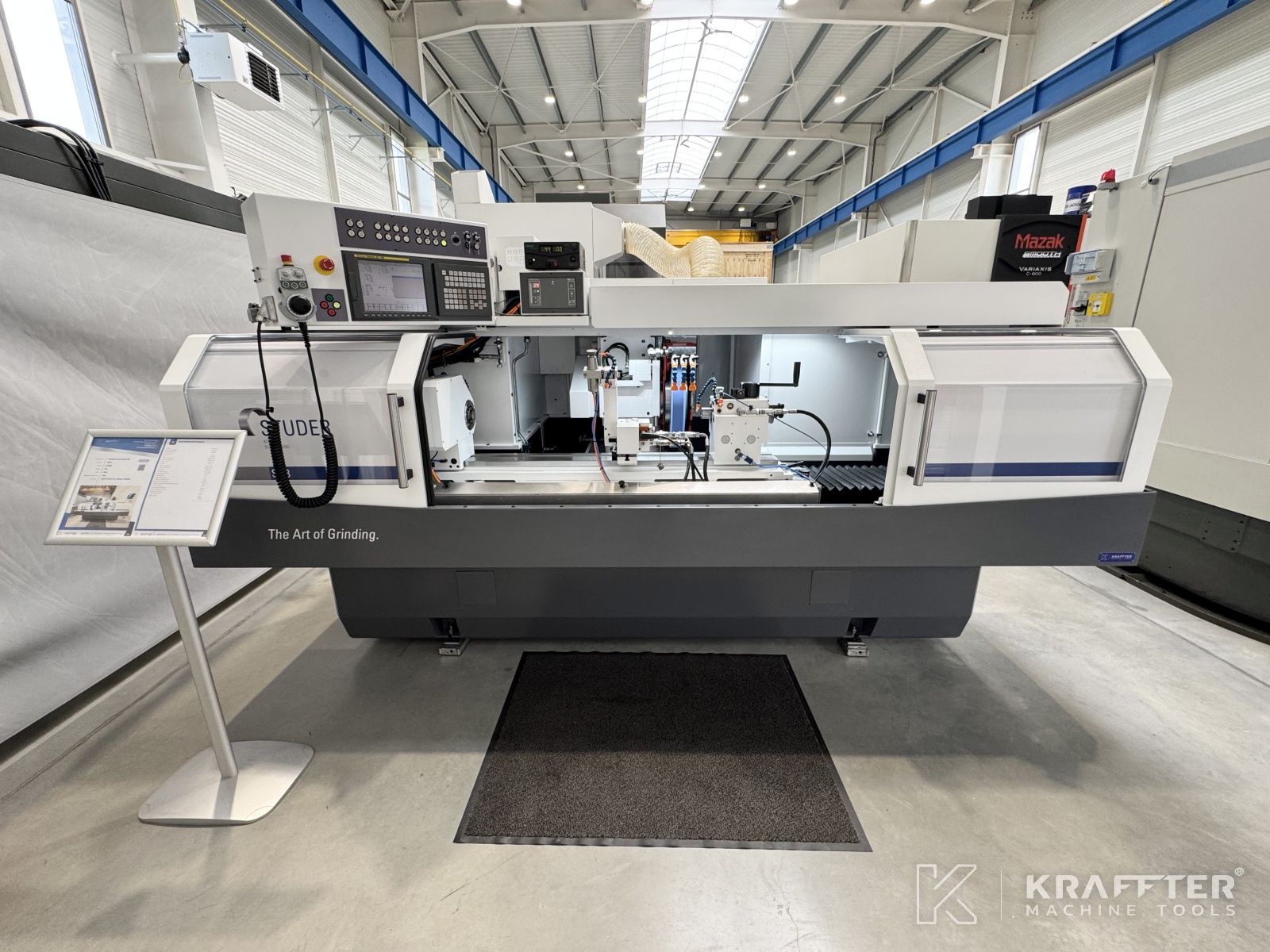

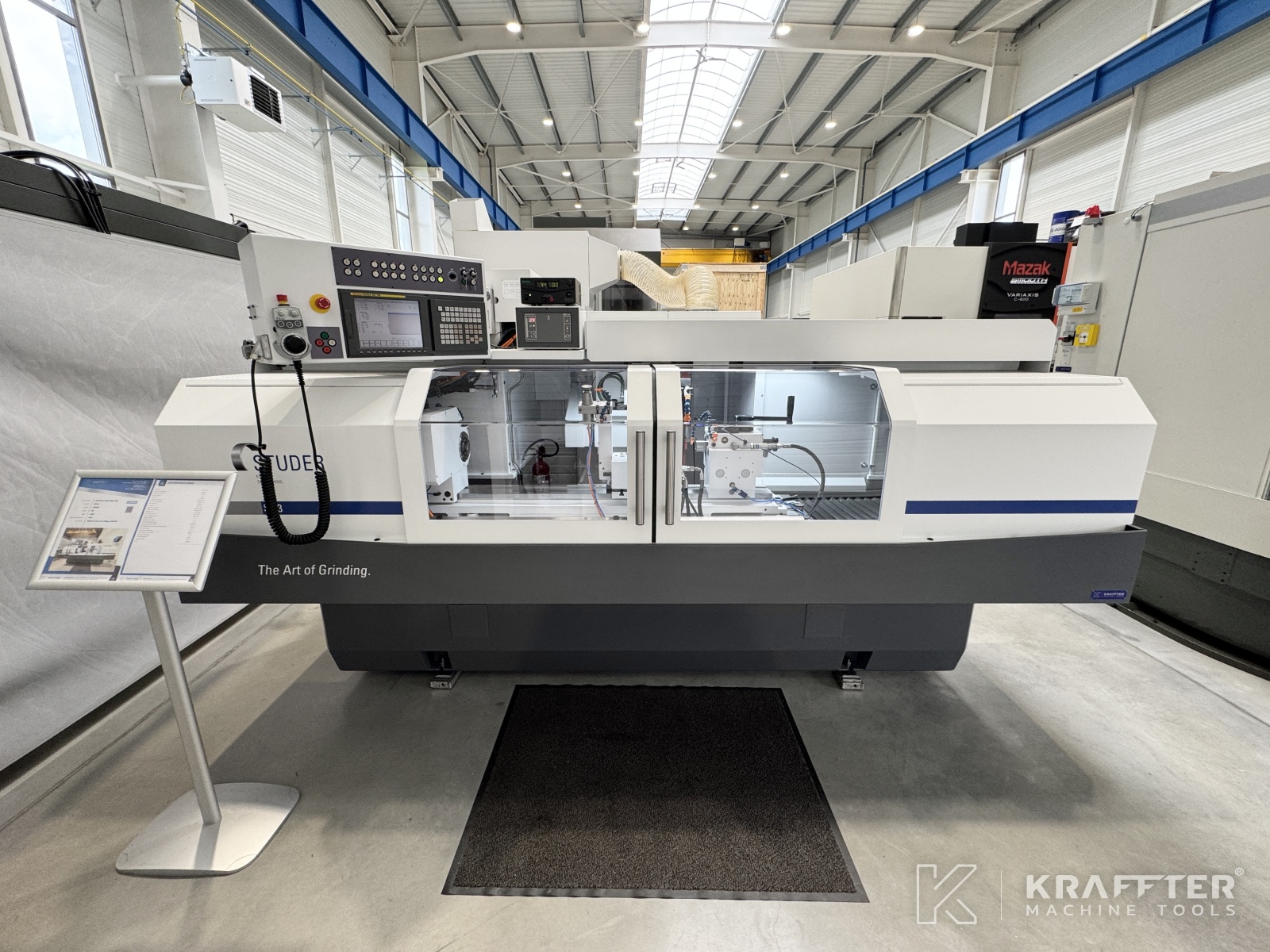

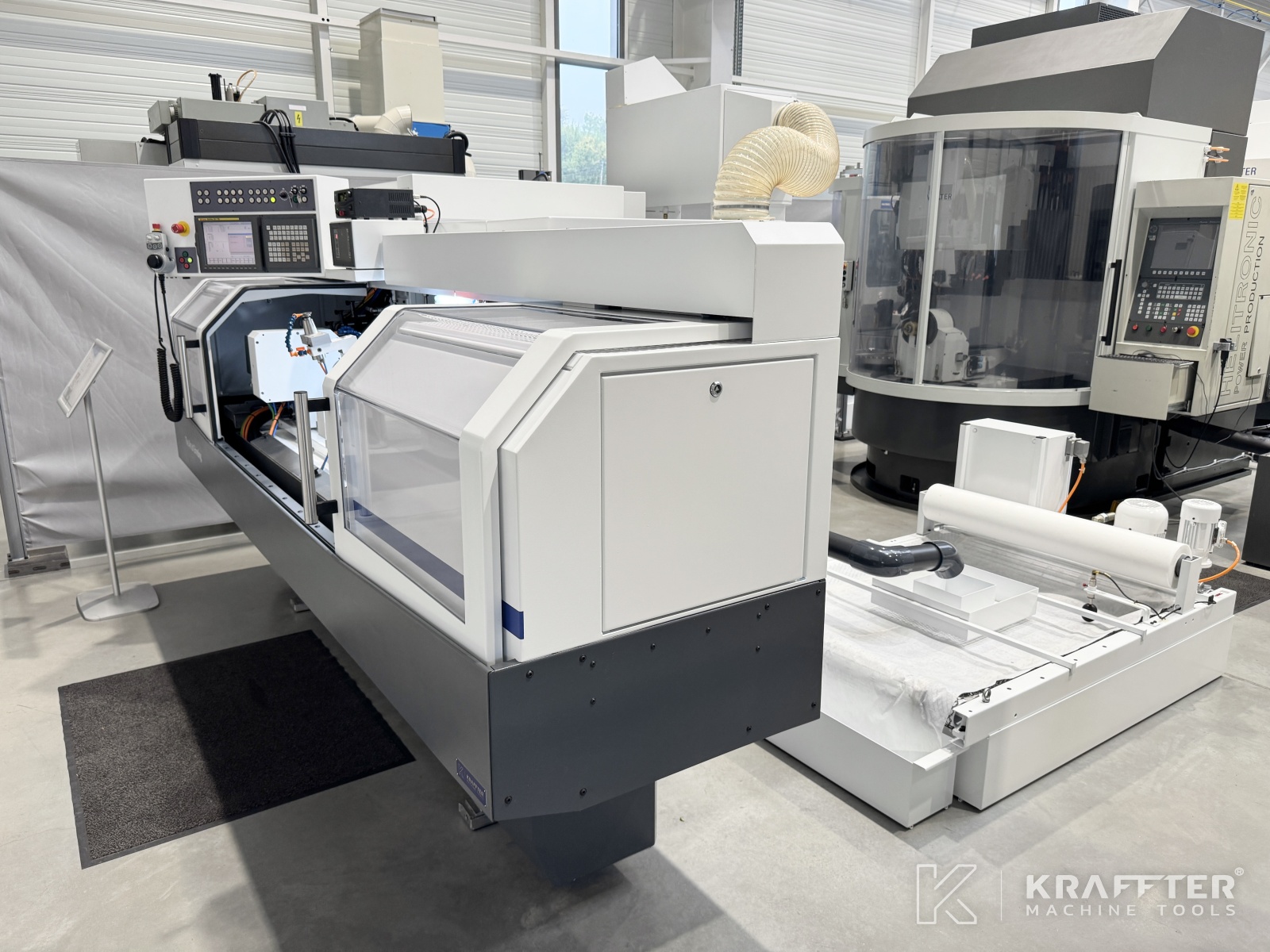

Maschinentyp: CNC-Rundschleifmaschine
Marke : STUDER
N° de stock: 90149
Modell : S33
Jahr : 2006
Jahr der Rekonstruktion : 2025
Standort : 73240 St-Genix-les-Villages, FRANCE
MASCHINE VERKAUFT
Interessiert an einem ähnlichen Modell?
Hinterlassen Sie uns Ihre Kontaktdaten:
Technische Daten

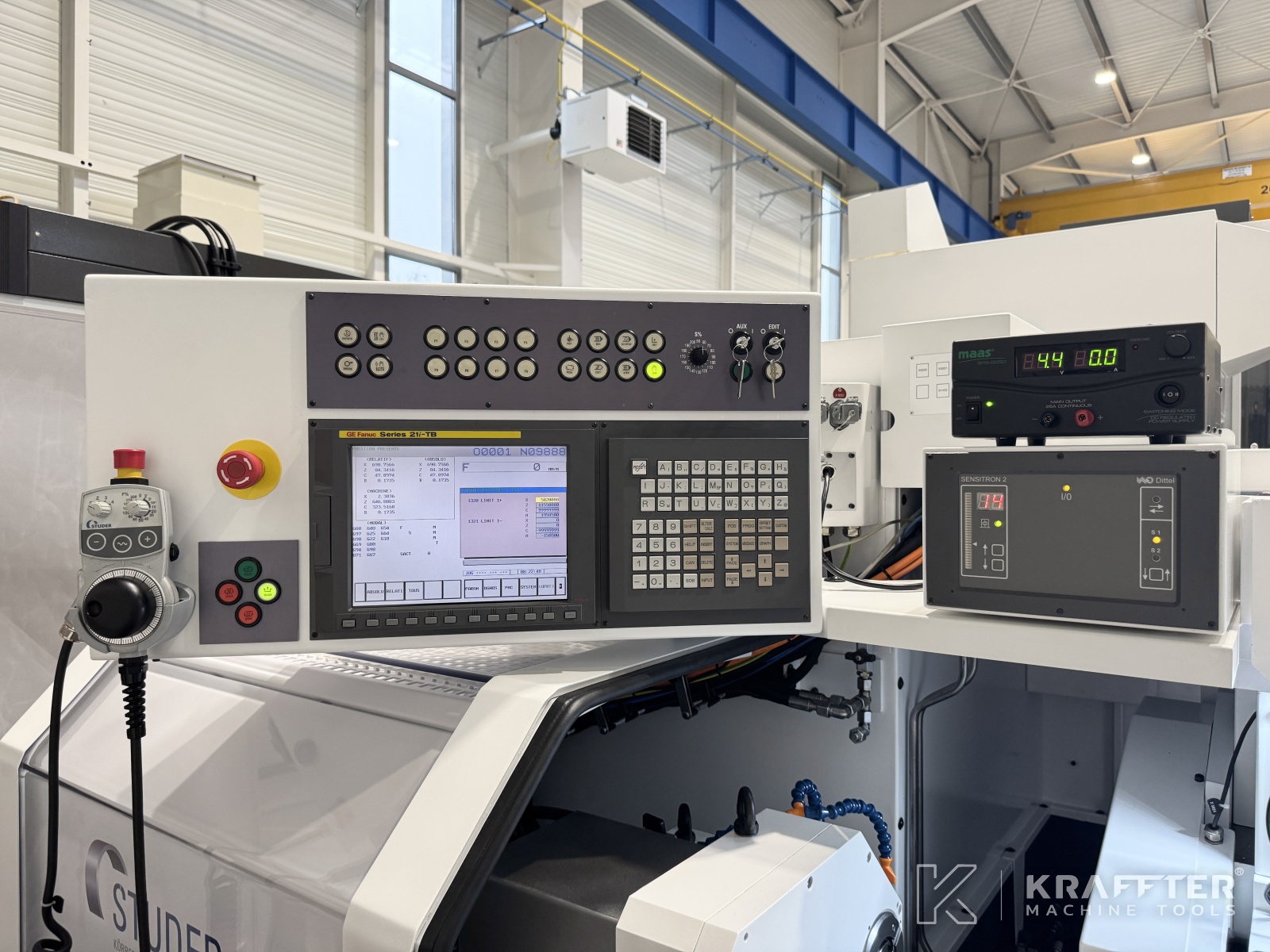

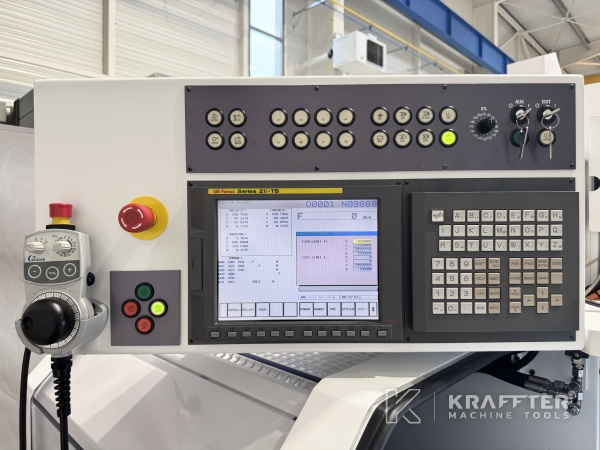

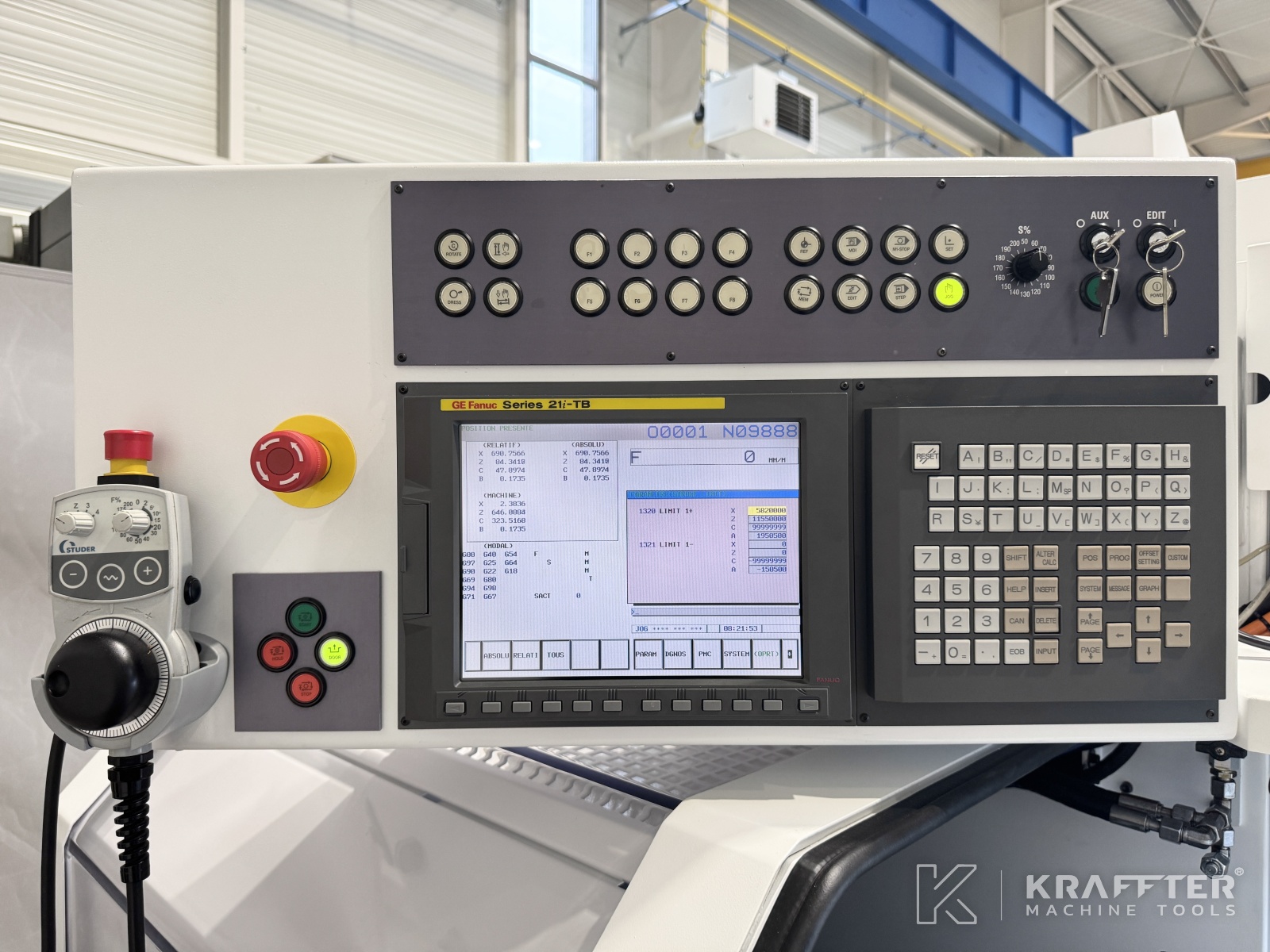

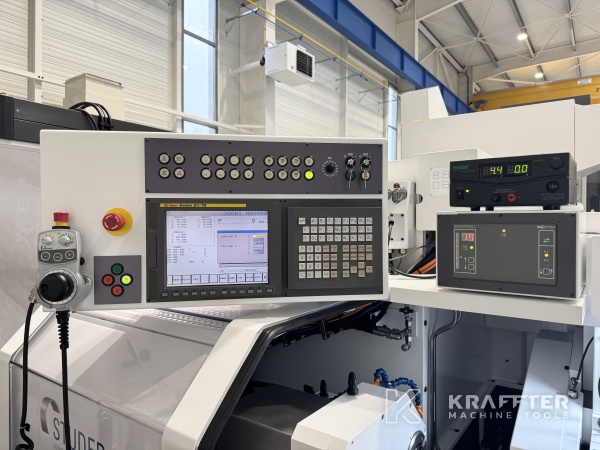

CN-Typ
FANUC 21i-TB
Installierte Softwareversion
StuderGrind
Spitzenweite
1000 [mm]
Spitzenhöhe
175
Verfahrweg X-Achse
285 [mm]
Min. Geschwindigkeit Verfahrweg X-Achse
0.001 [mm/min]
Max. Geschwindigkeit Verfahrweg X-Achse
5000 [mm/min]
Auflösung X-Achse
0.0001 [mm]
Verfahrweg Z-Achse
1150 [mm]
Min. Geschwindigkeit Verfahrweg Z-Achse
0.001 [mm/min]
Max. Geschwindigkeit Verfahrweg Z-Achse
10000 [mm/min]
Auflösung Z-Achse
0.0001 [mm]
Winkelhub B-Achse
-15 [°] / +195 [°]
Indexierungsgenauigkeit B-Achse
Hirth 1 [°]
Automatische B-Achse
Ja

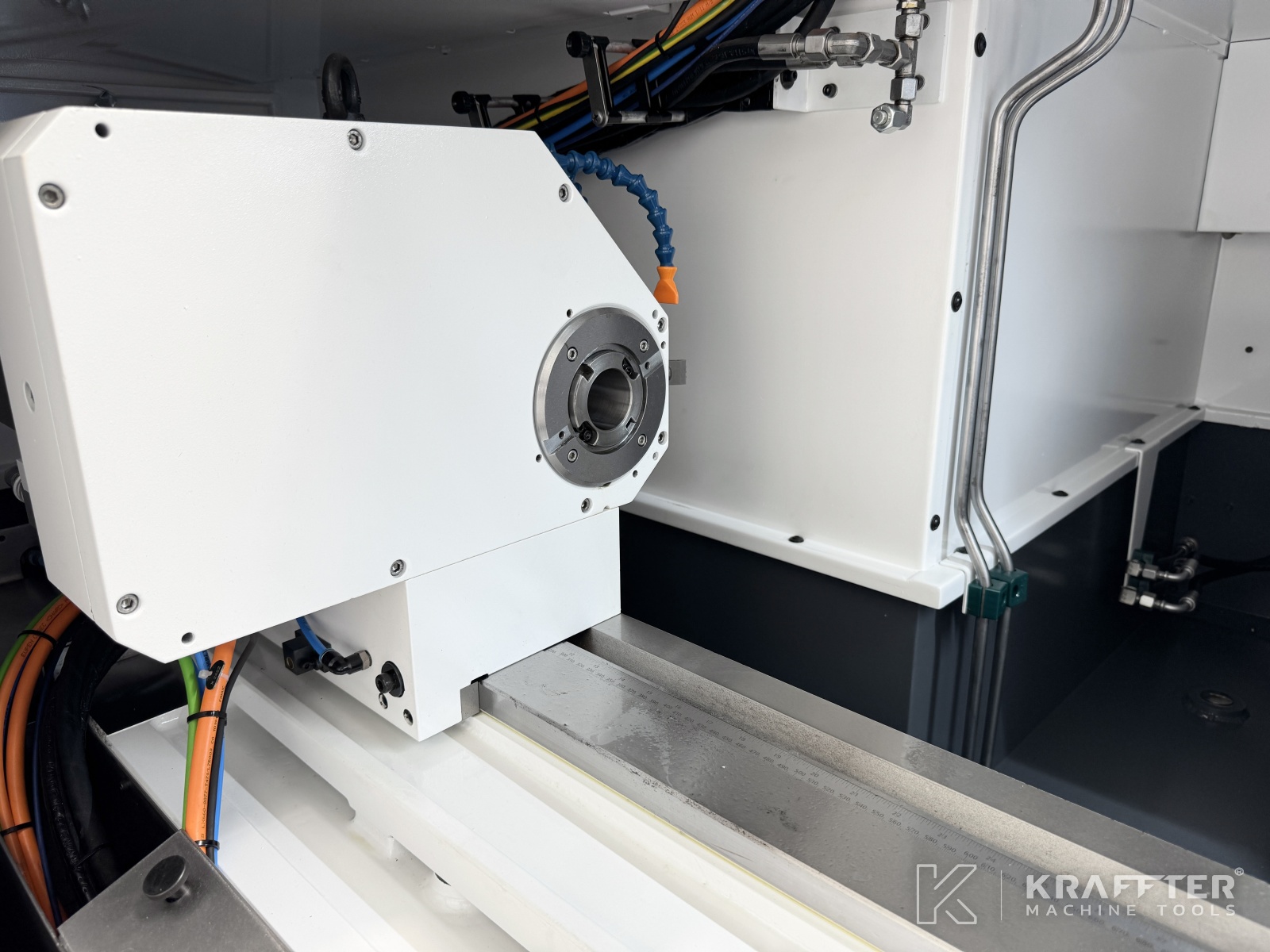

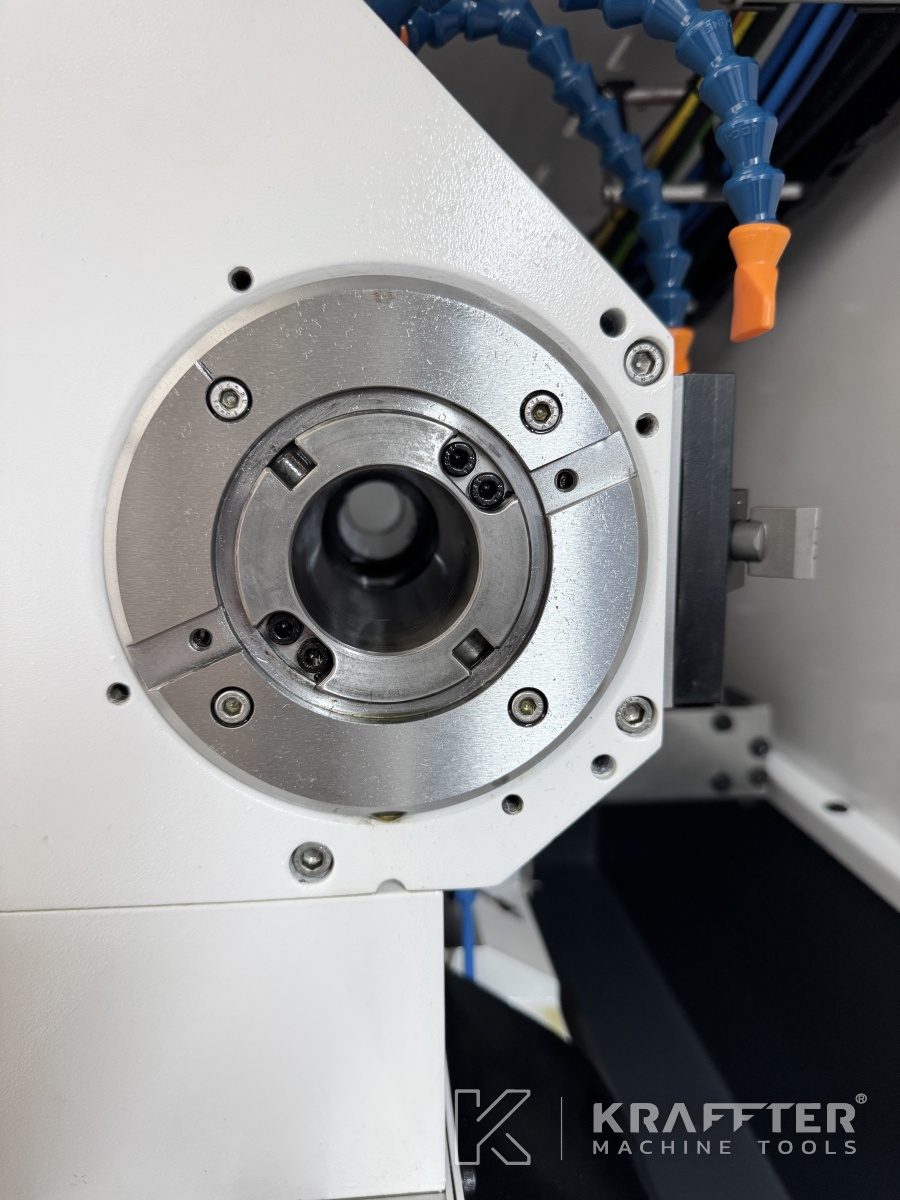

Werkstück-Spindelnase
MT5
Min. Drehzahl Werkstückspindel
1 [U/min]
Max. Drehzahl Werkstückspindel
1500 [U/min]
Max. zulässiges Gewicht Werkstückspindelstock zwischen Spitzen
120 [kg]
Reitstockkonus
MT3
Hub Reitstockhülse
35 [mm]
Durchmesser Hülse Reitstock
50 [mm]
Feineinstellung Reitstock
+/- 40 [mm]
Versorgungsspannung
400 [V]
Installierte Leistung
20 [kVA]
Gewicht
5700 [kg]
Zusätzliche Informationen
INCLUDED EQUIPMENT:
-
x1 internal grinding spindle type 102540B – speed: 40,000 [rpm]
-

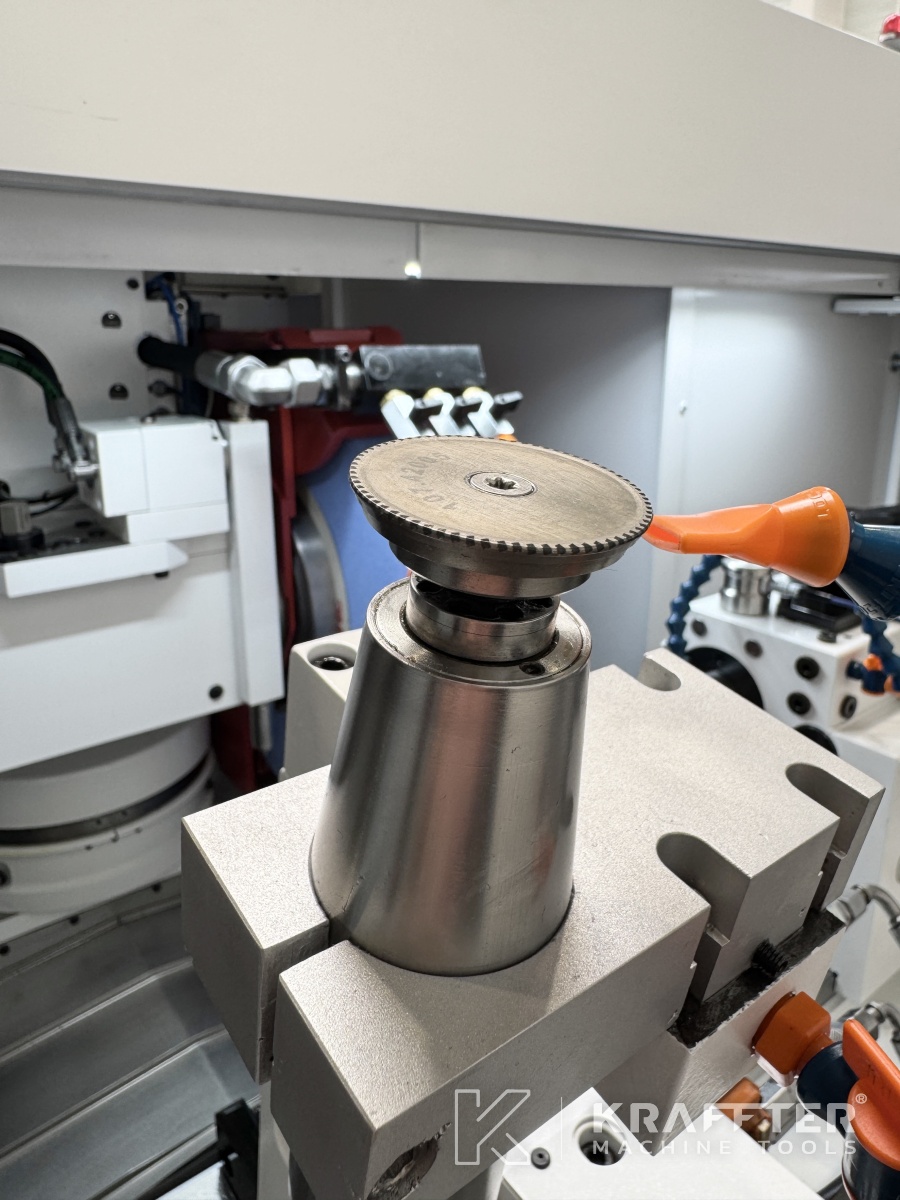

x1 swiveling dressing attachment
-

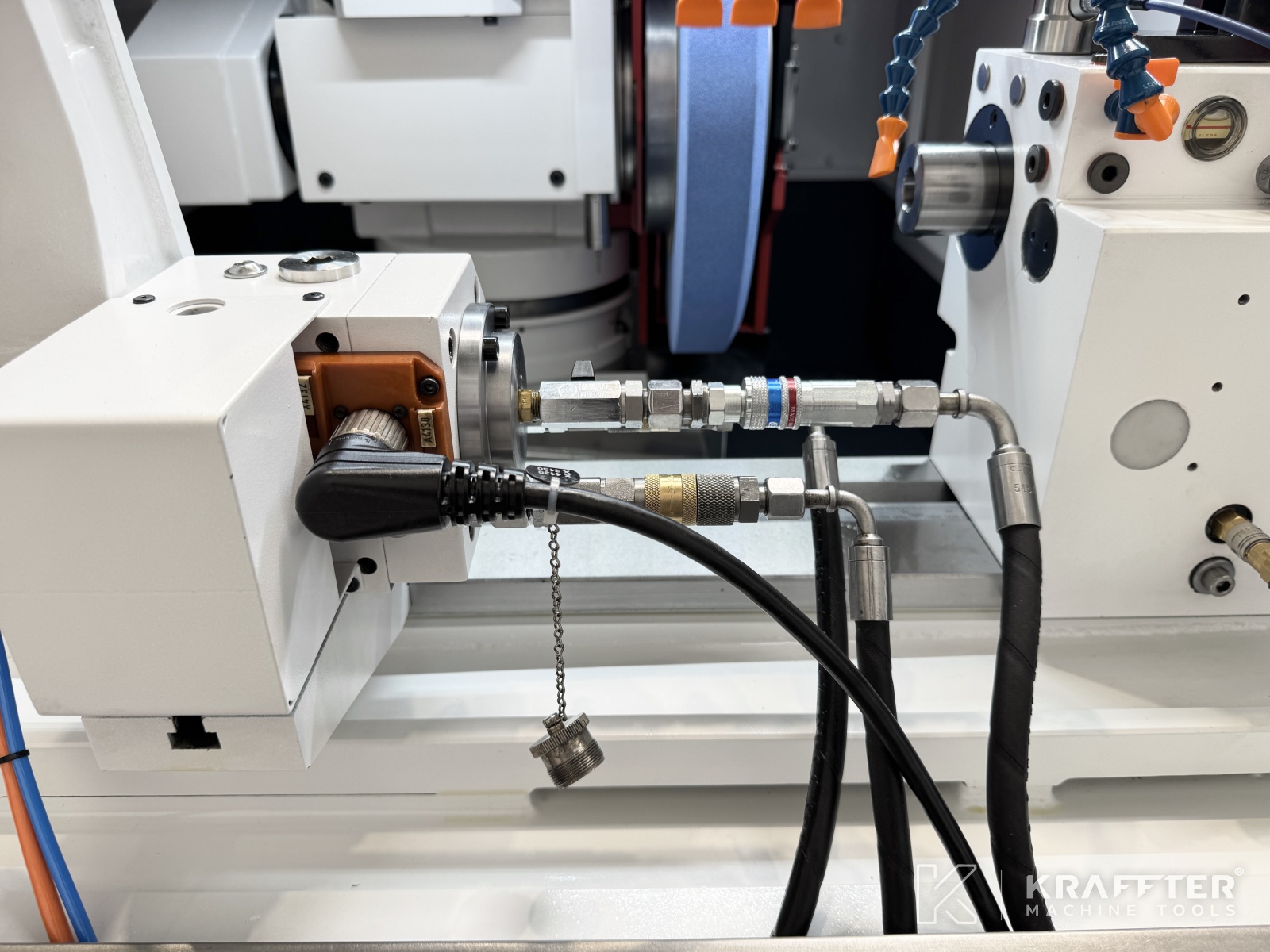

x1 rotating dressing device DR.KAISER type C42 DC 058 – speed: 25,000 [rpm] – 0.17 [kW]
-

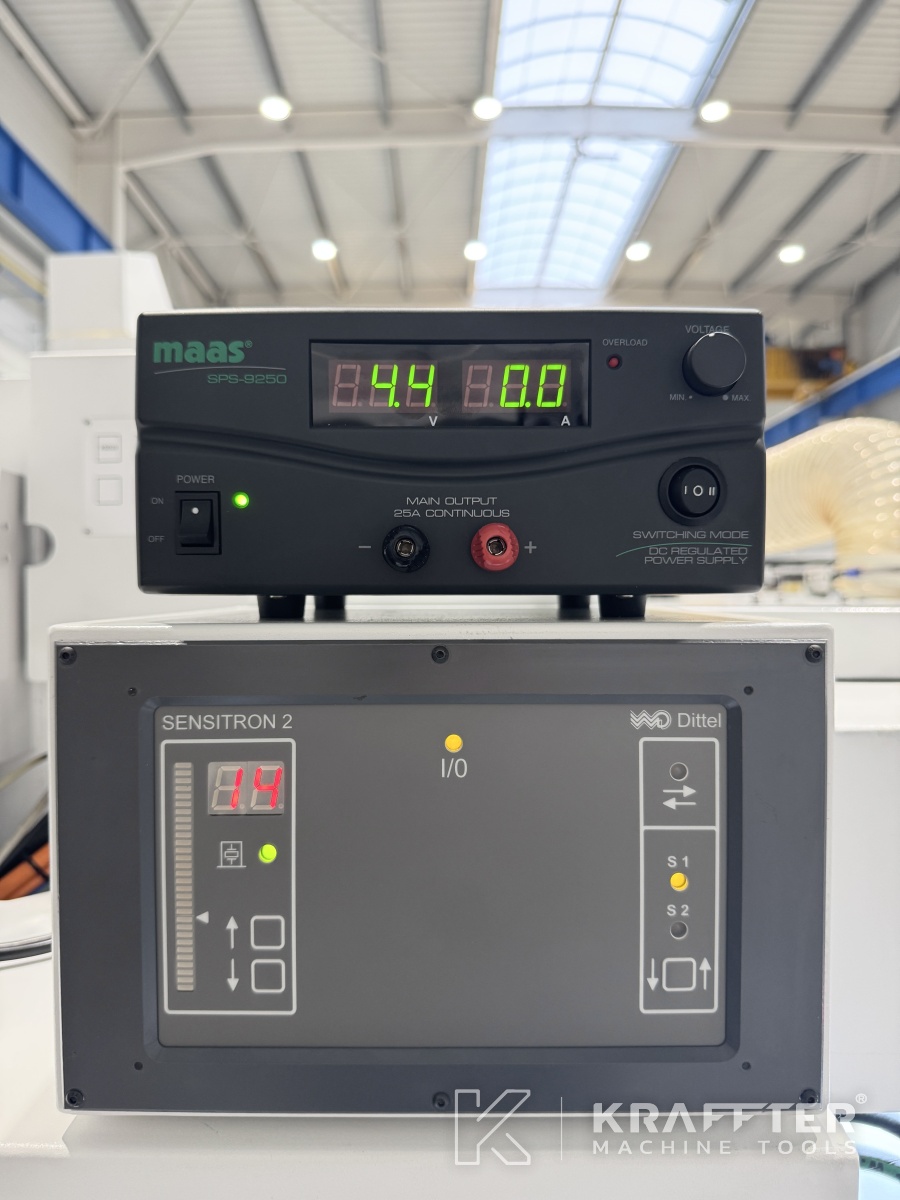

x1 frequency converter MAAS type SPS-9250
-
x1 pneumatic tailstock lift
-
x1 pneumatic upper-table lift
-

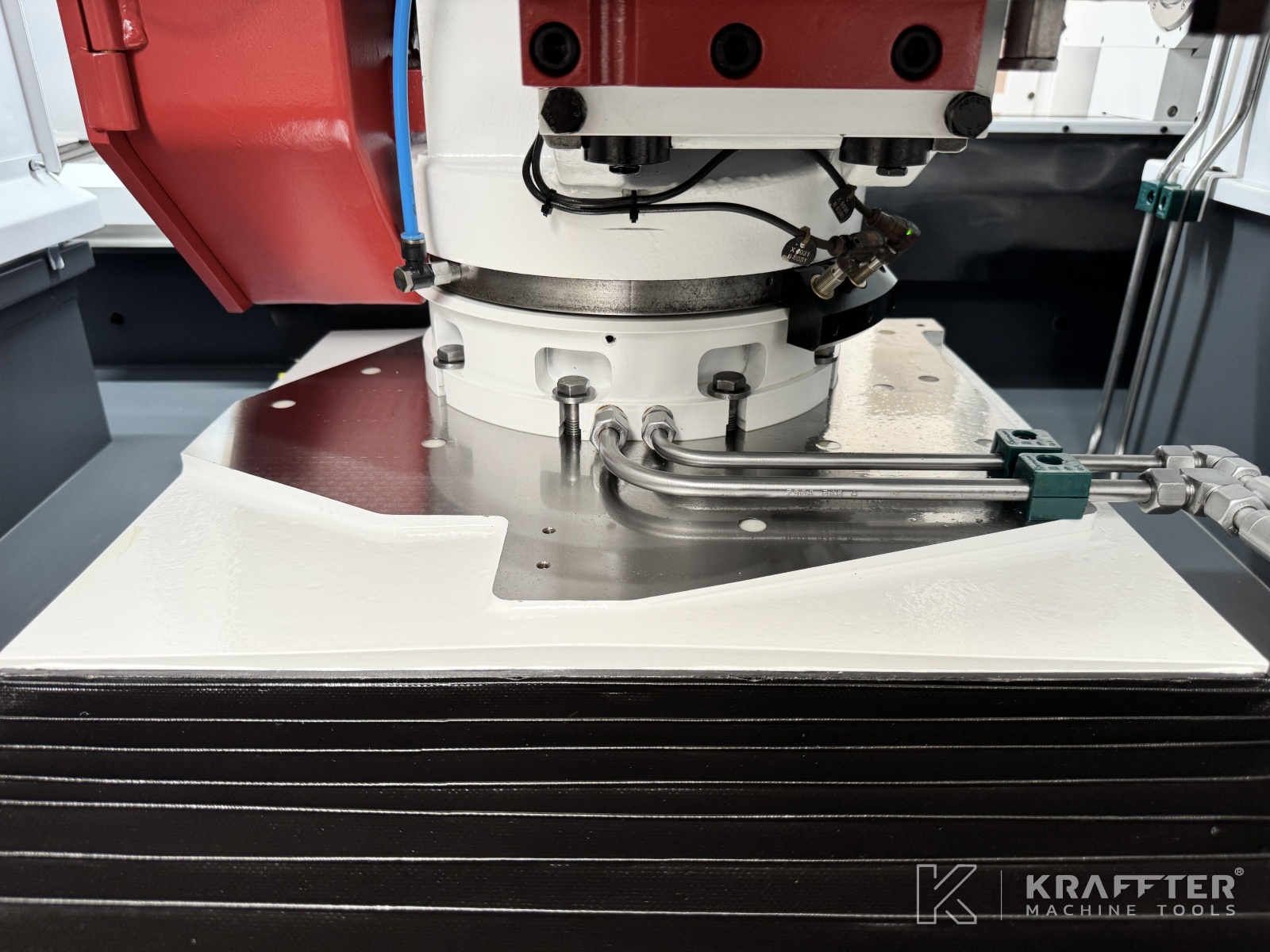

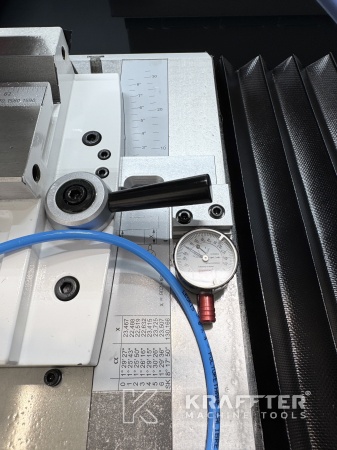

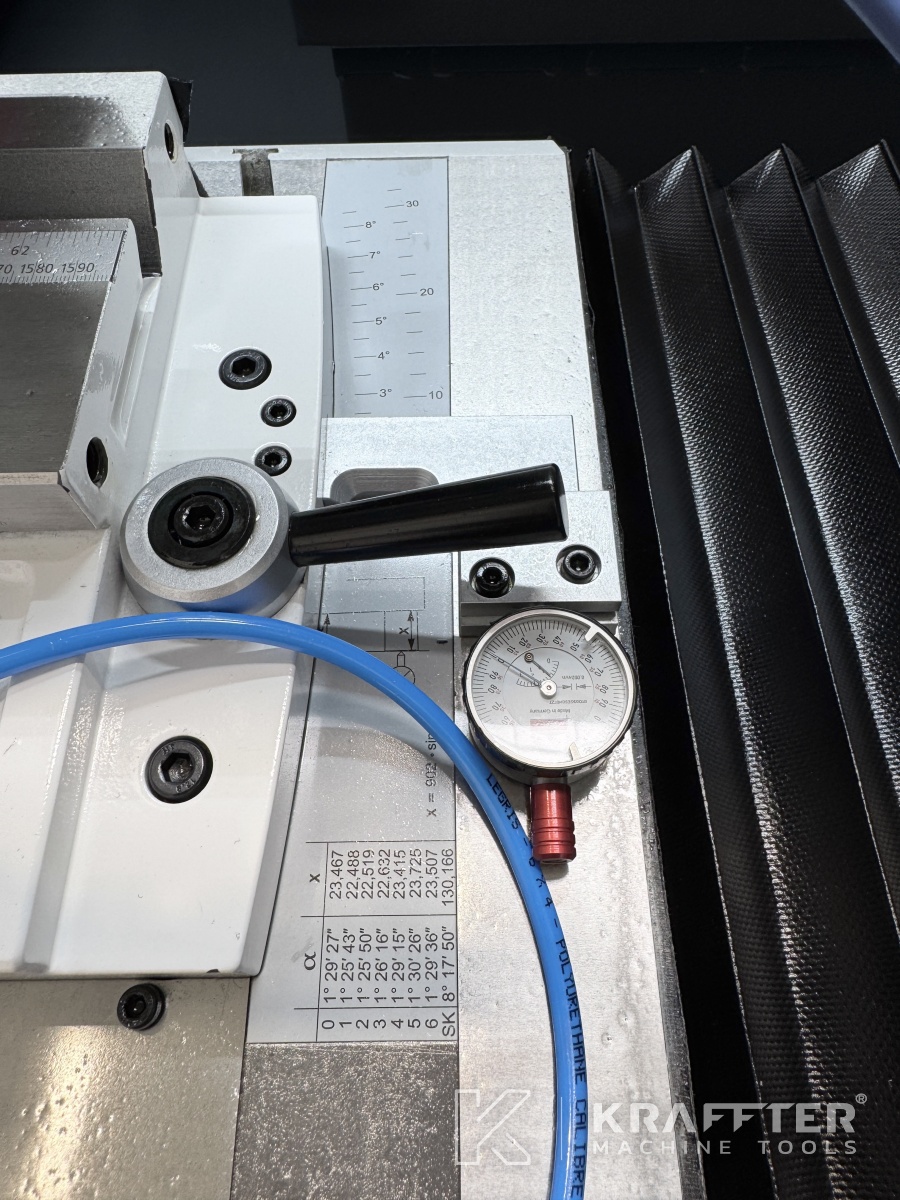

x1 longitudinal slide with rotary table - swiveling up to 8.5 [°]
-

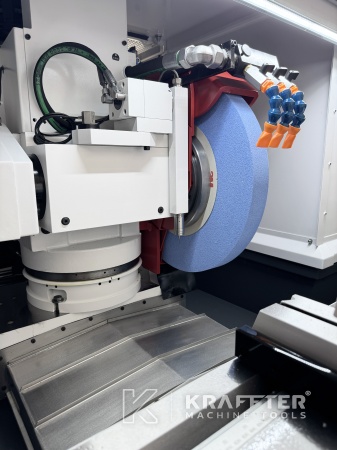

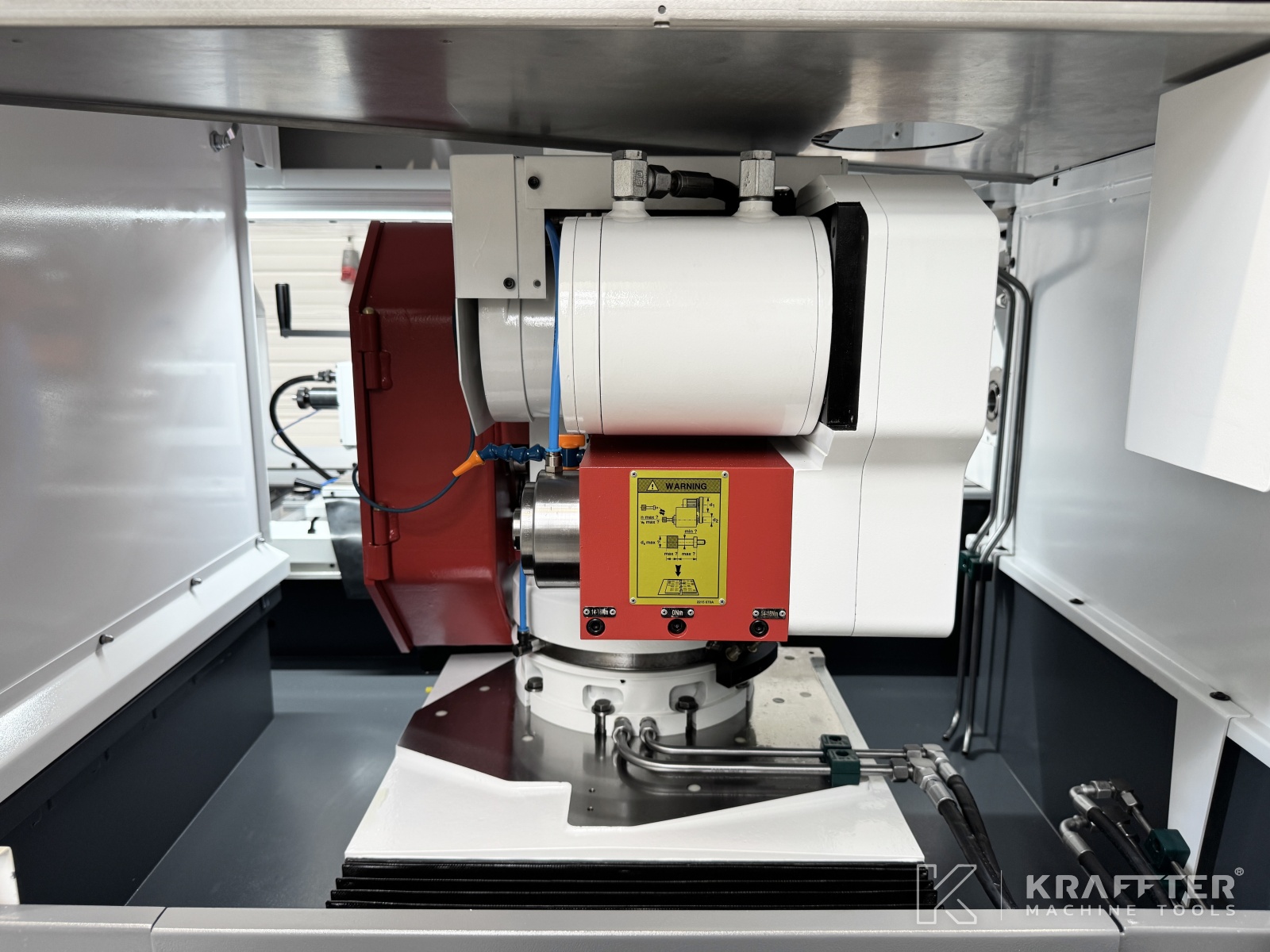

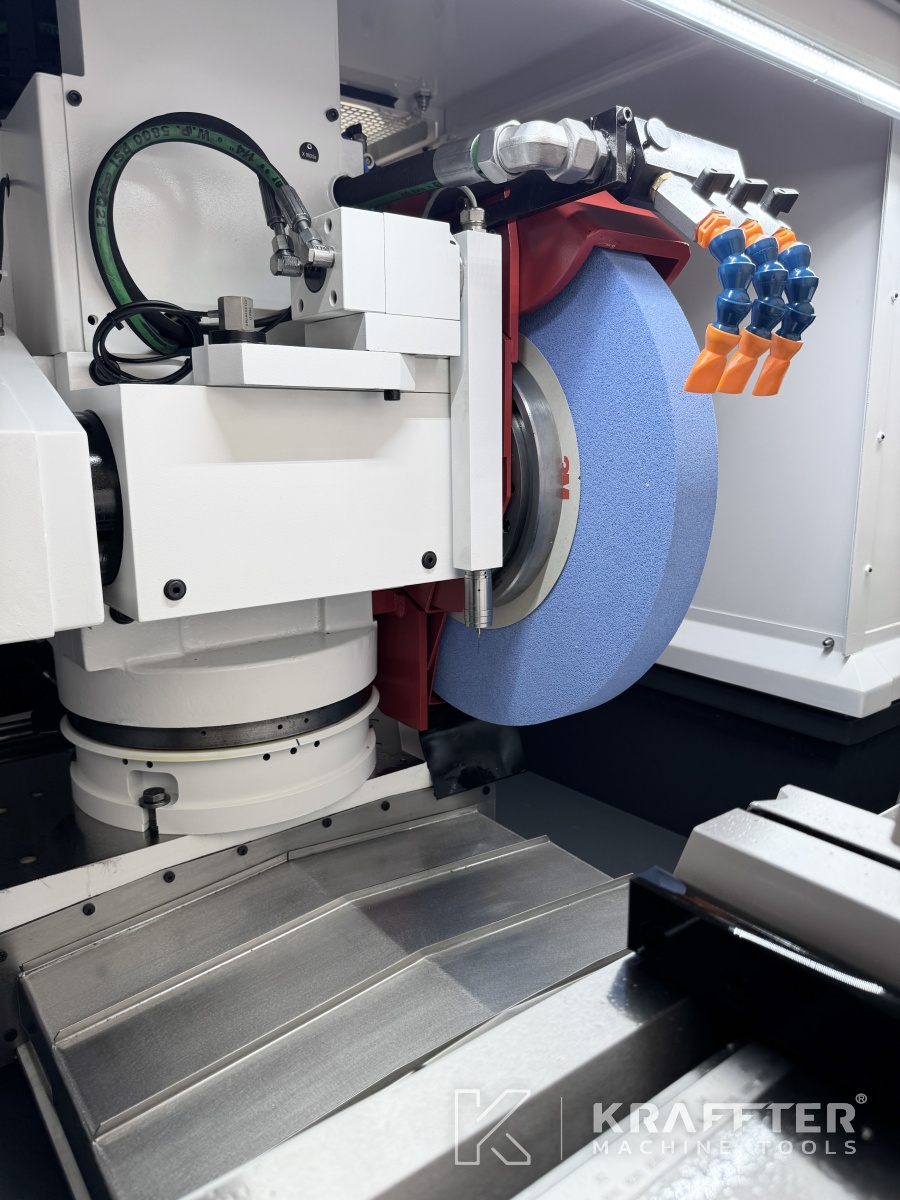

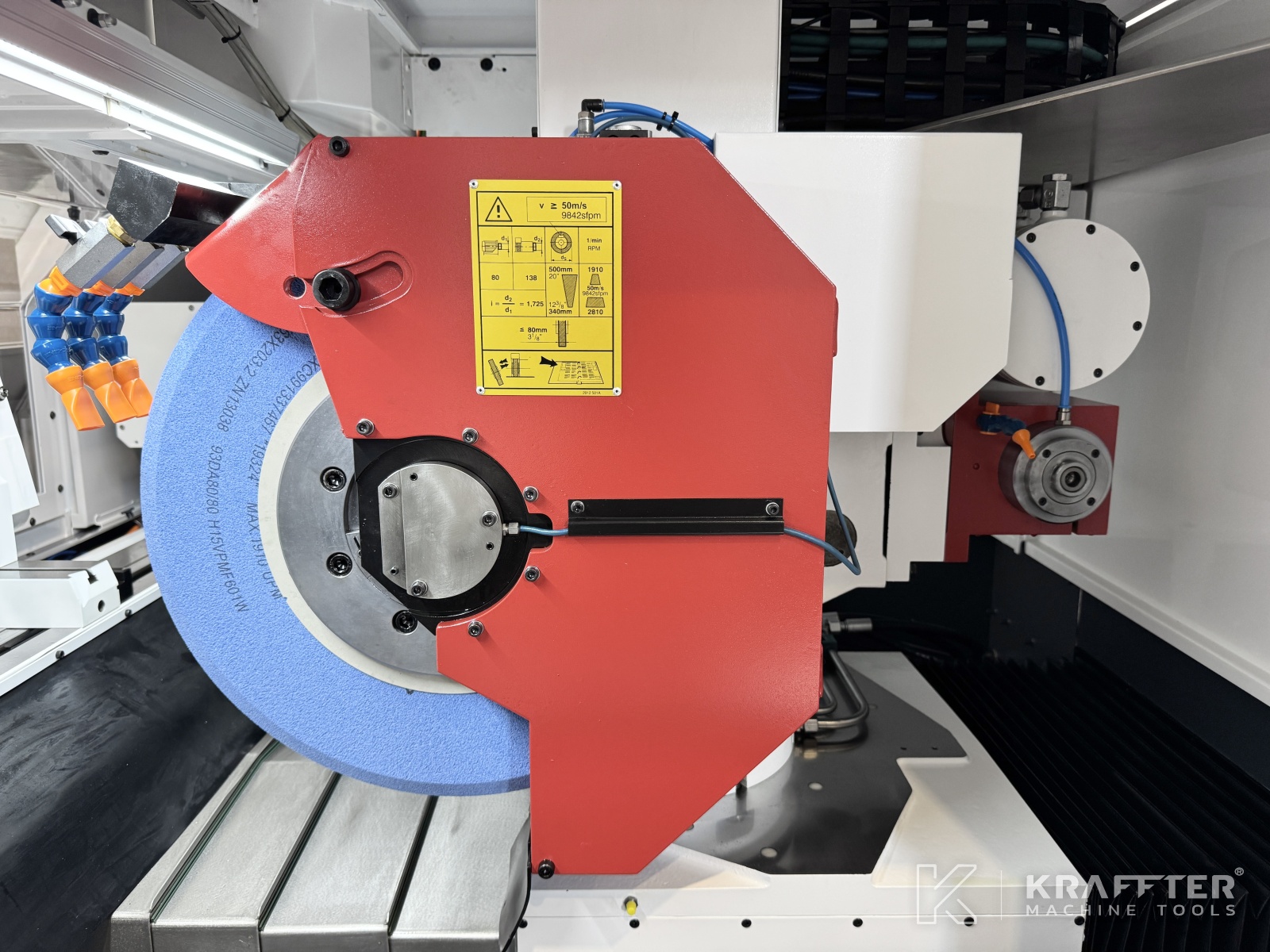

x1 automatic B-axis turret wheelhead – Hirth gearing 1 [°]
-
x1 C-axis for thread and form grinding
-
x1 workpiece probe MOVOMATIC C25
-
x1 contact control device DITTEL SENSITRON 2
-

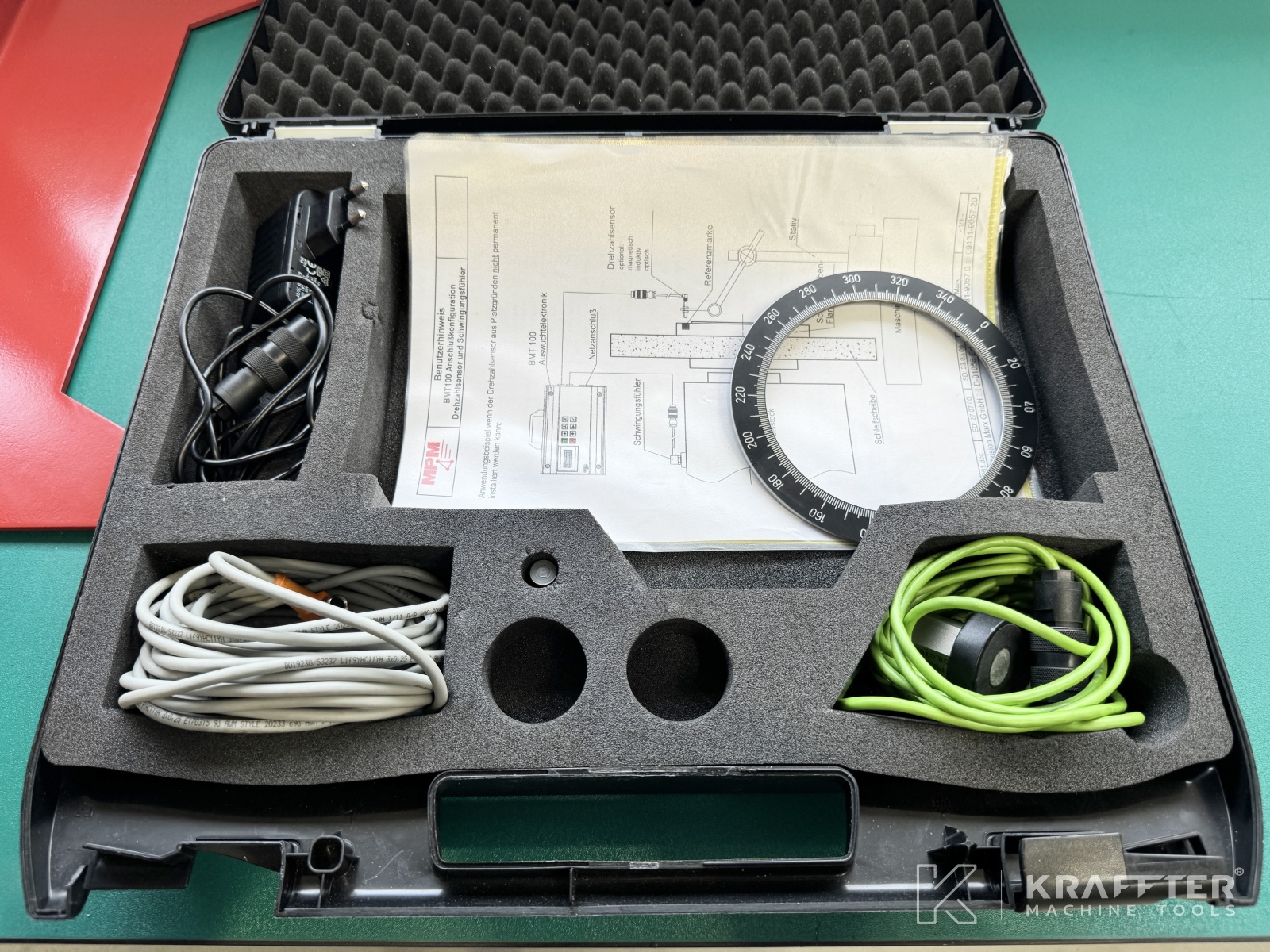

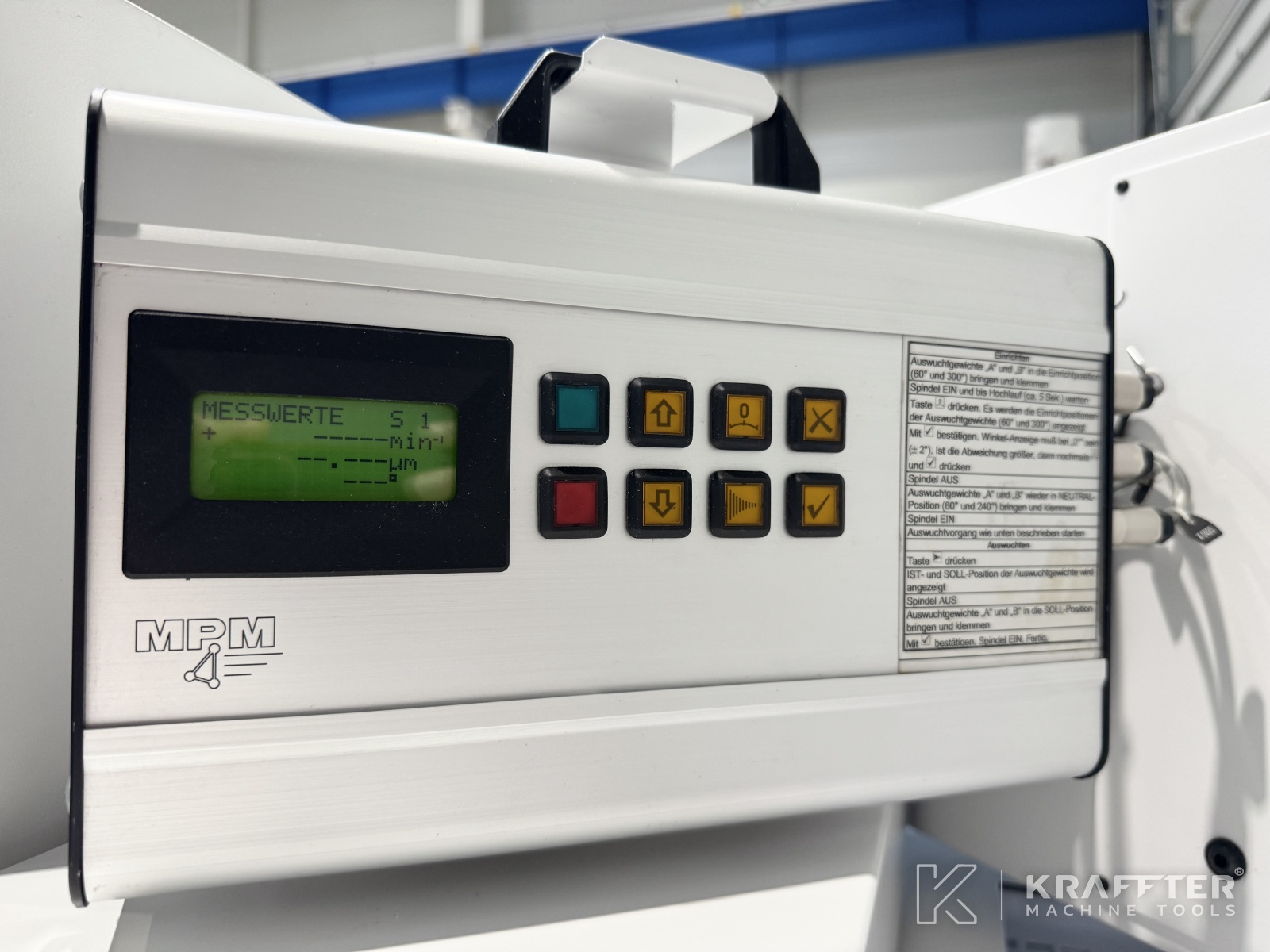

x1 semi-automatic wheel balancing device MPM type 3.BMT100M
-

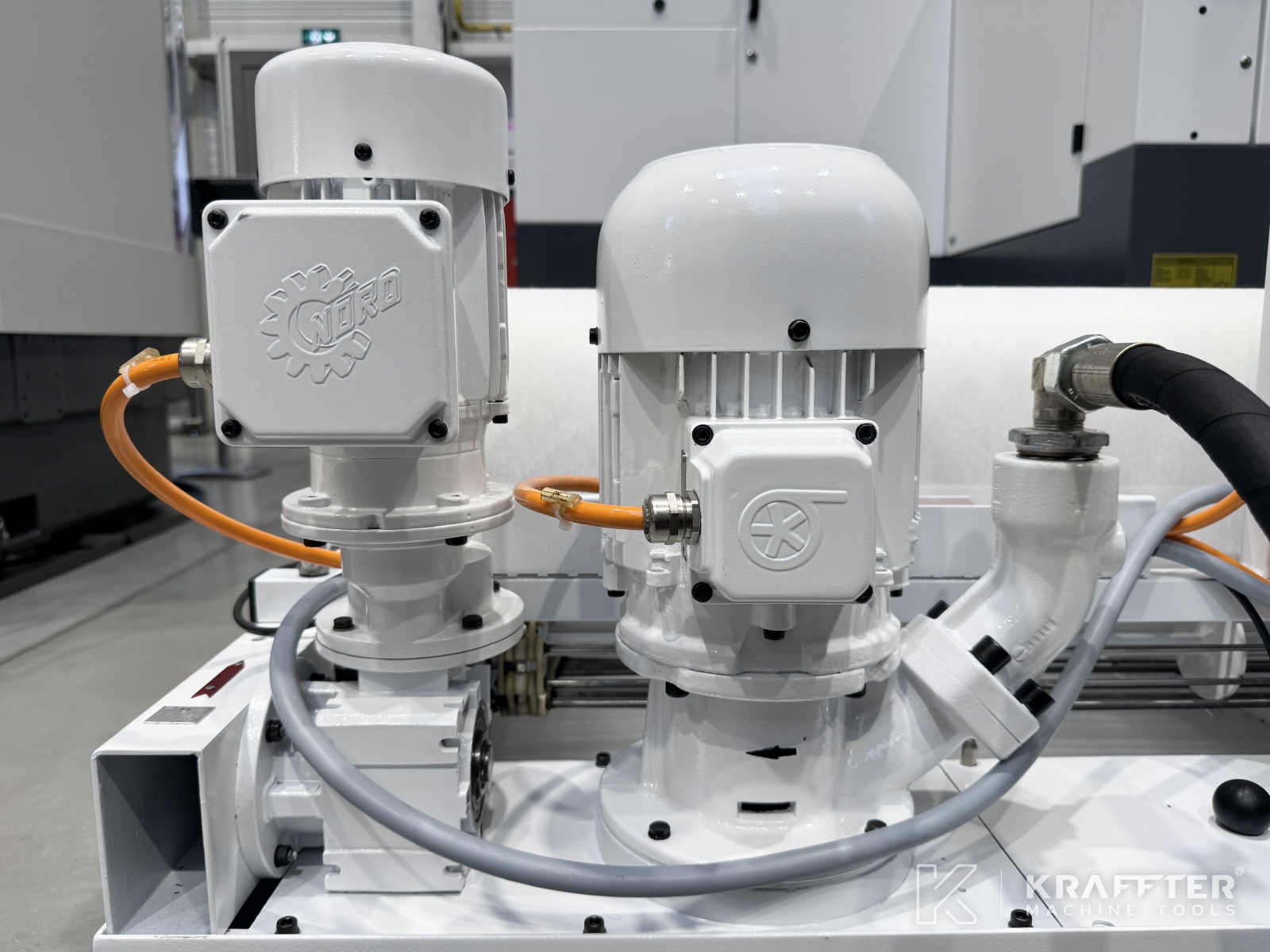

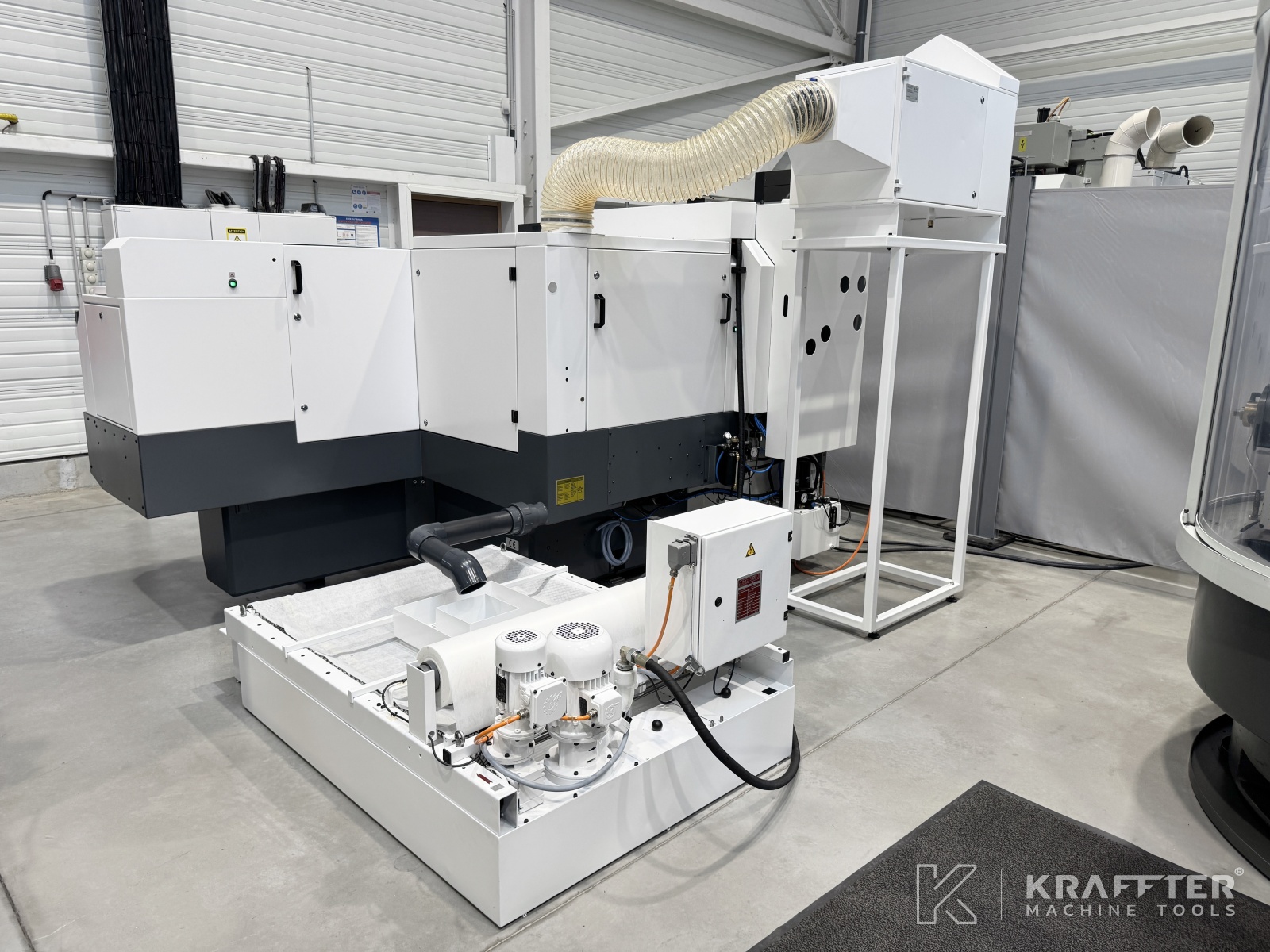

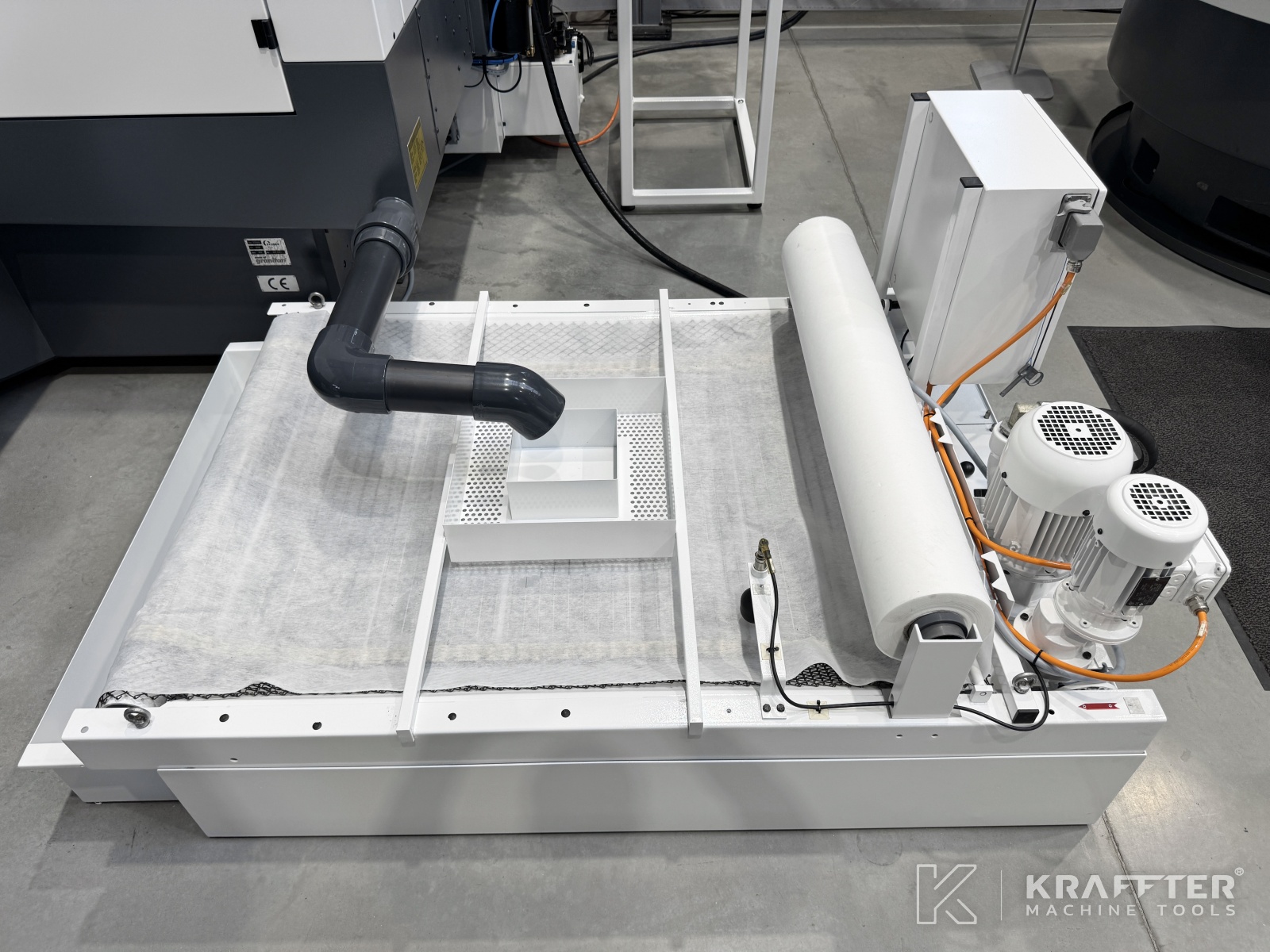

x1 paper filtration unit STREULI AG
-

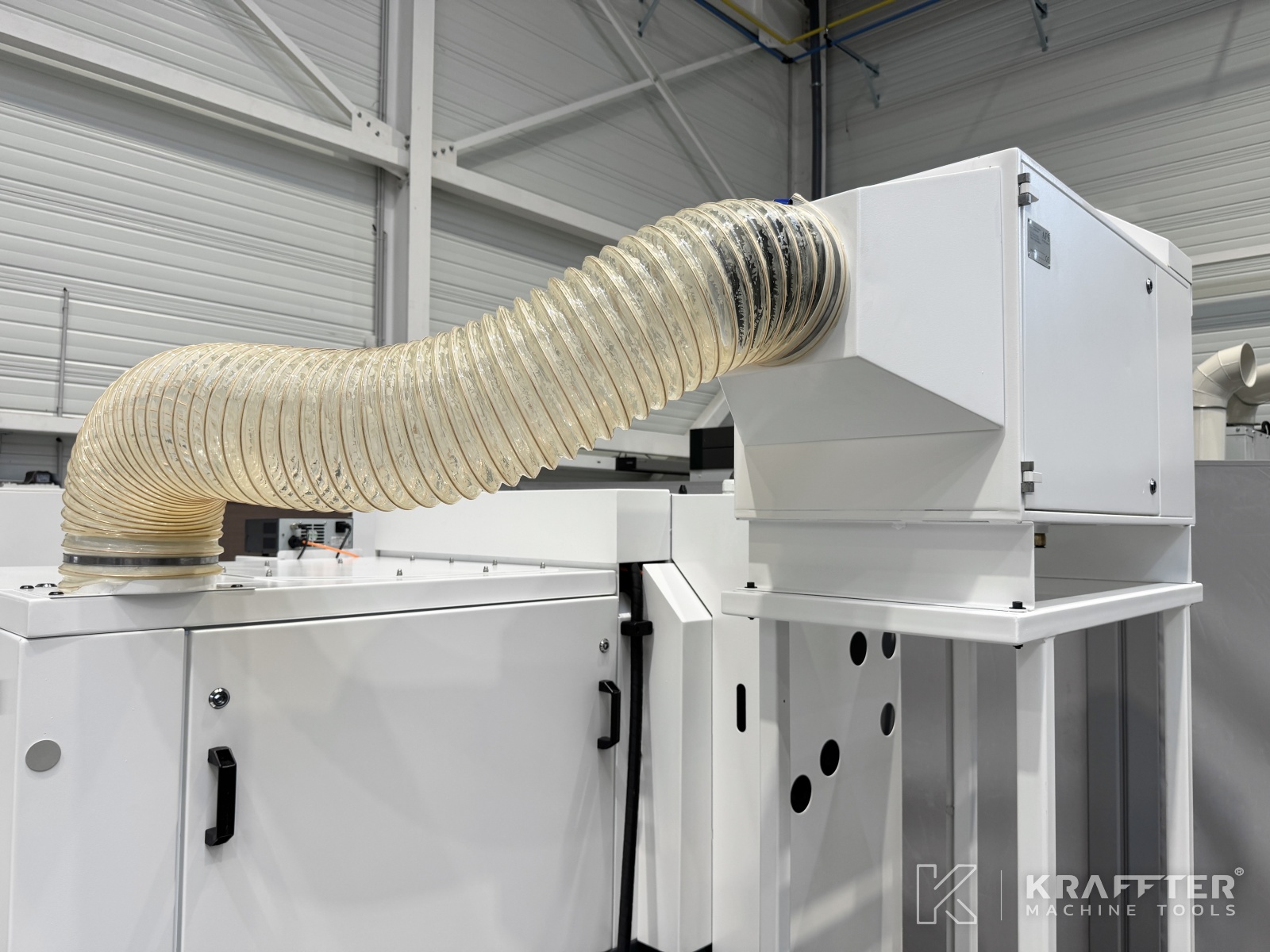

x1 mist extraction unit AFS Air Filter Systeme
-

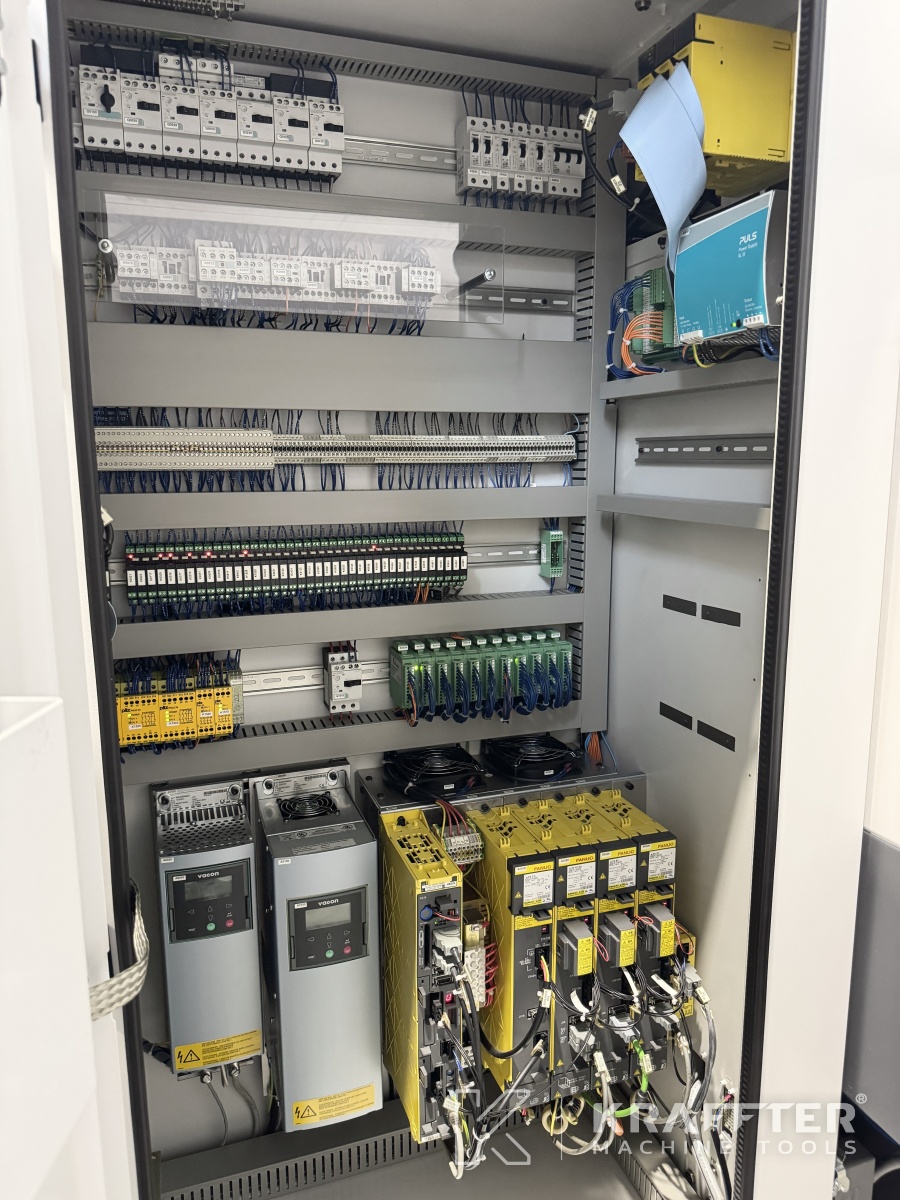

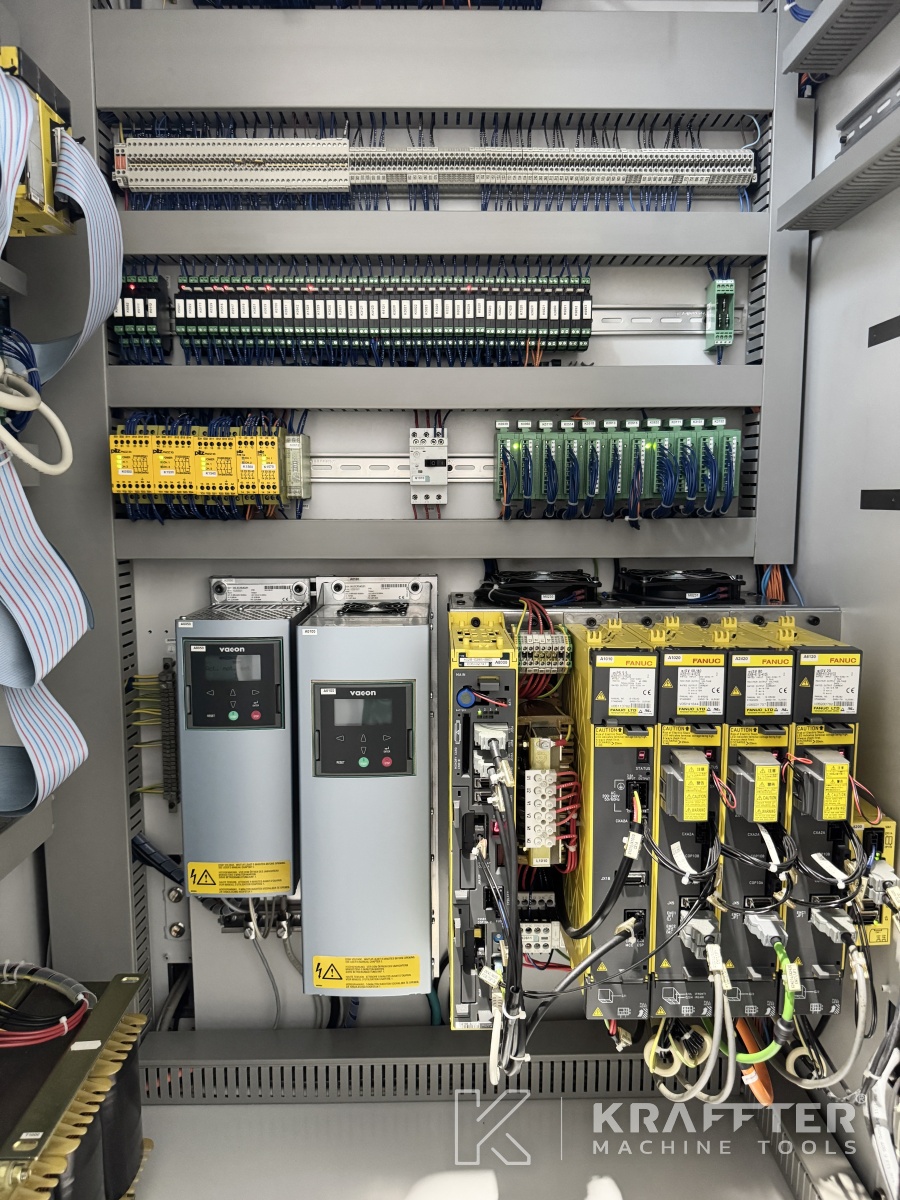

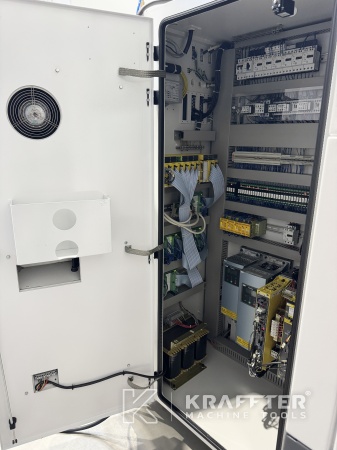

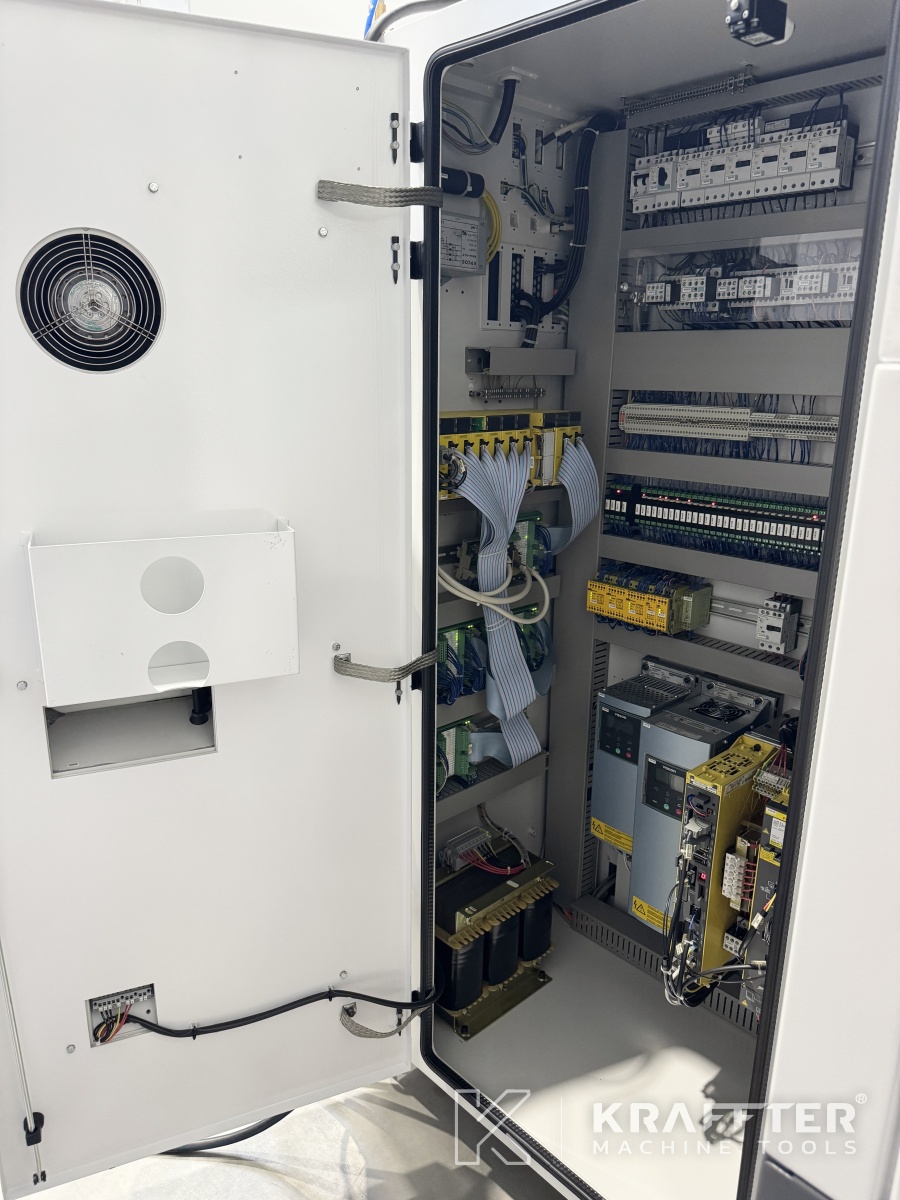

x1 electrical cabinet air conditioner
-

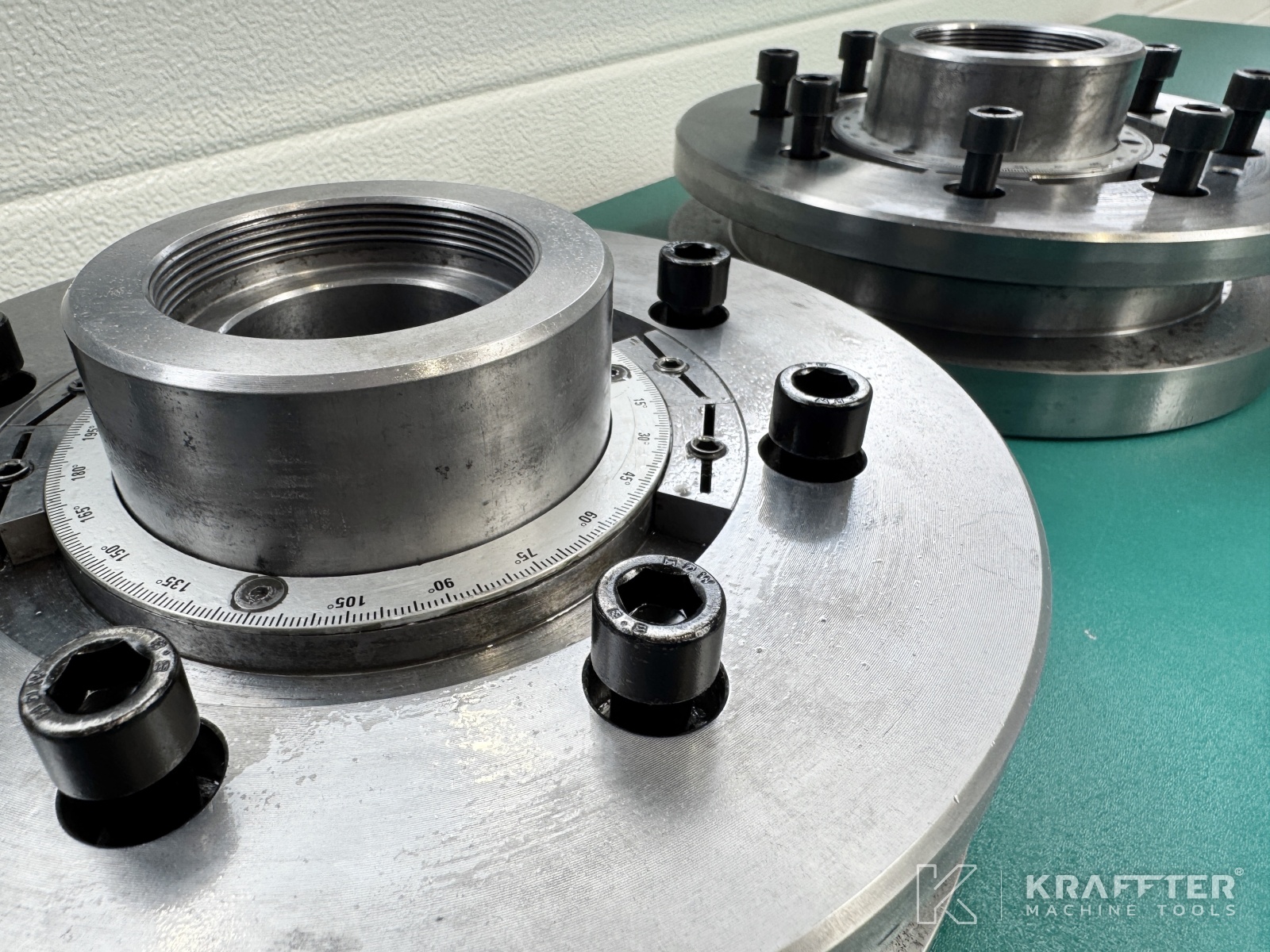

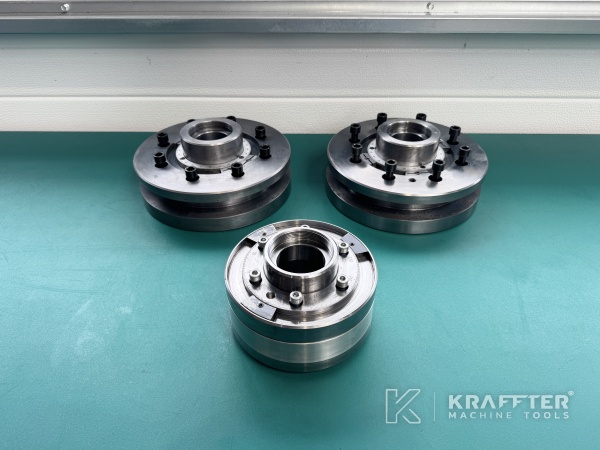

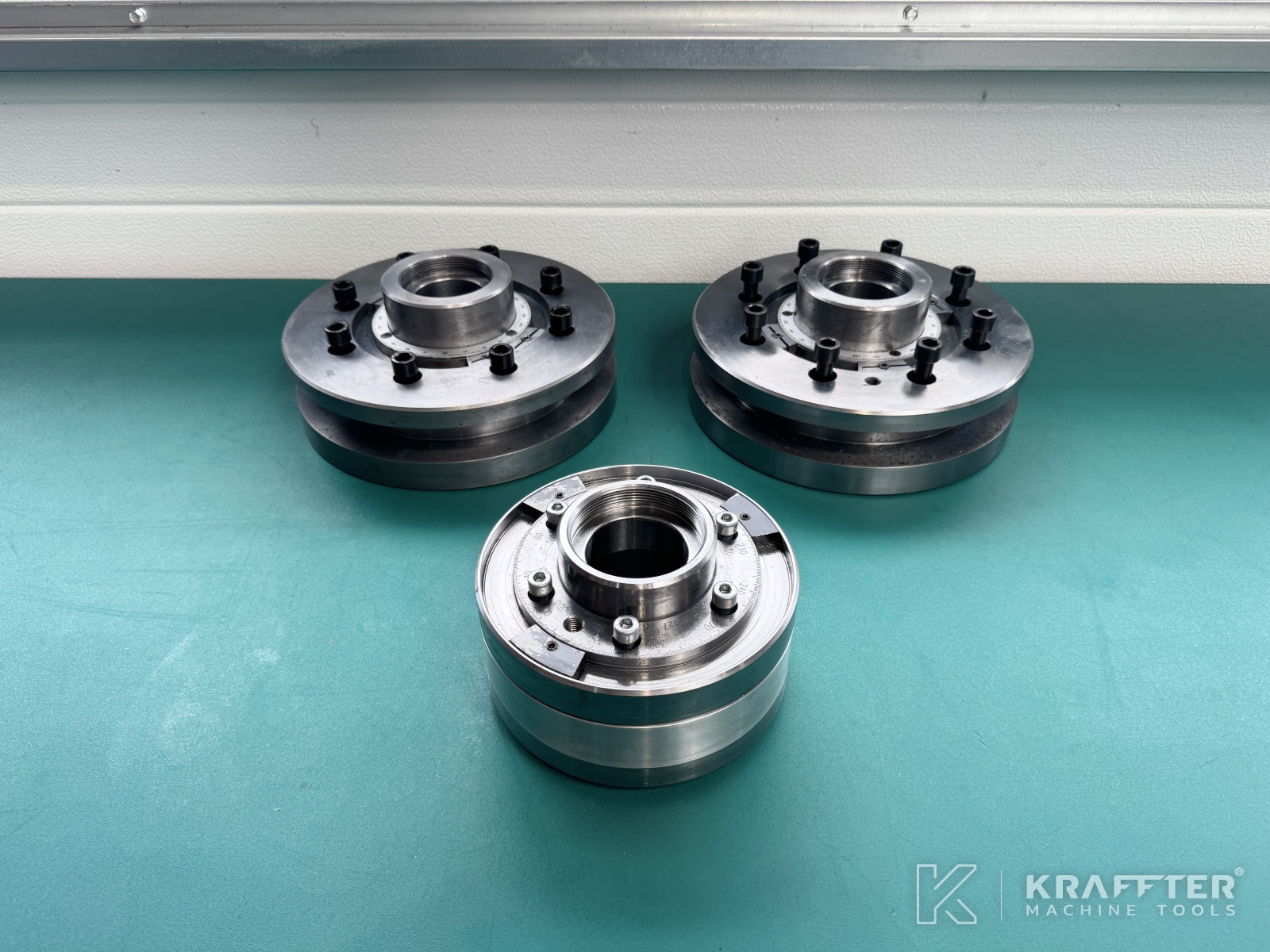

x3 external grinding wheel flanges
-

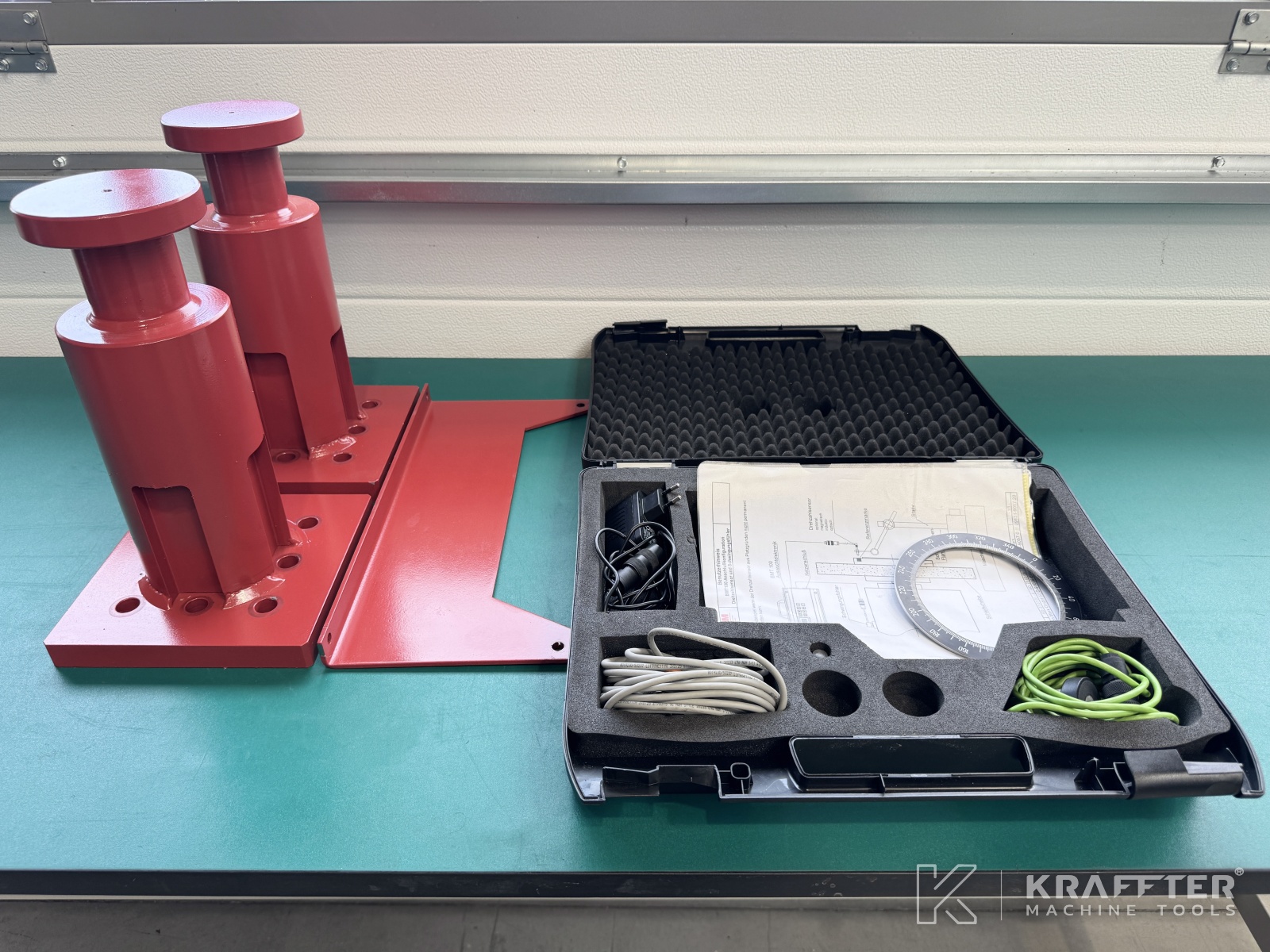

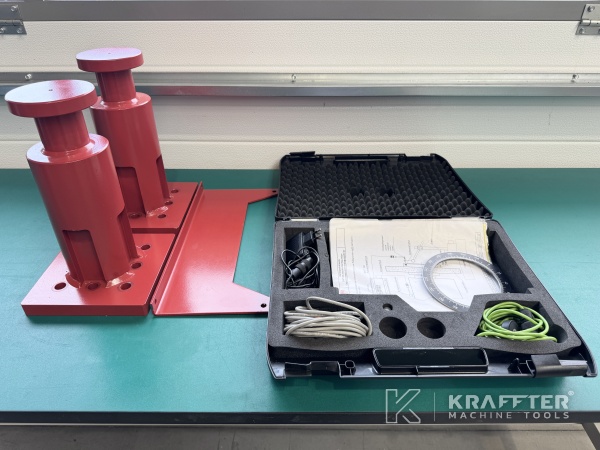

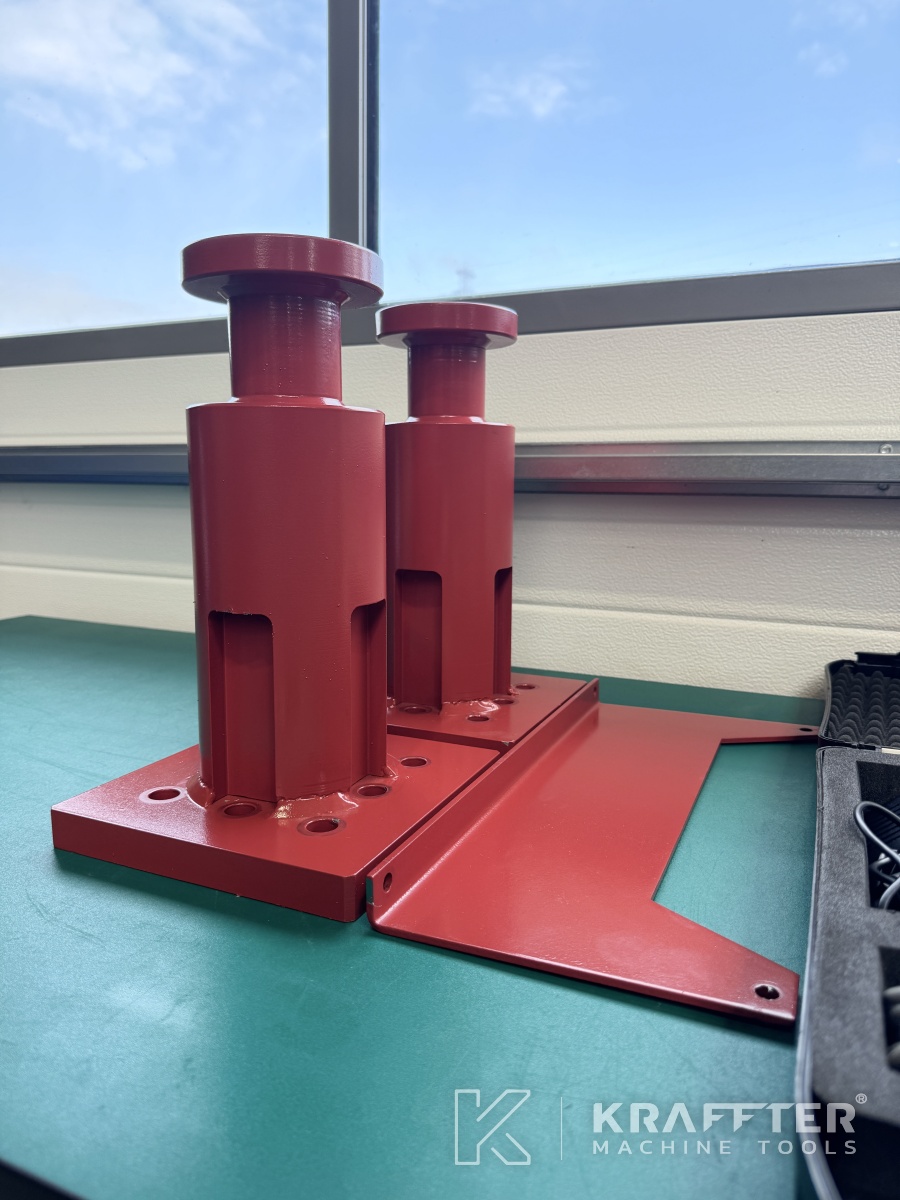

x2 lifting blocks
-
x1 axis bracket (for transportation of the machine)
-
x1 set of operating manuals (French, English, and German)
