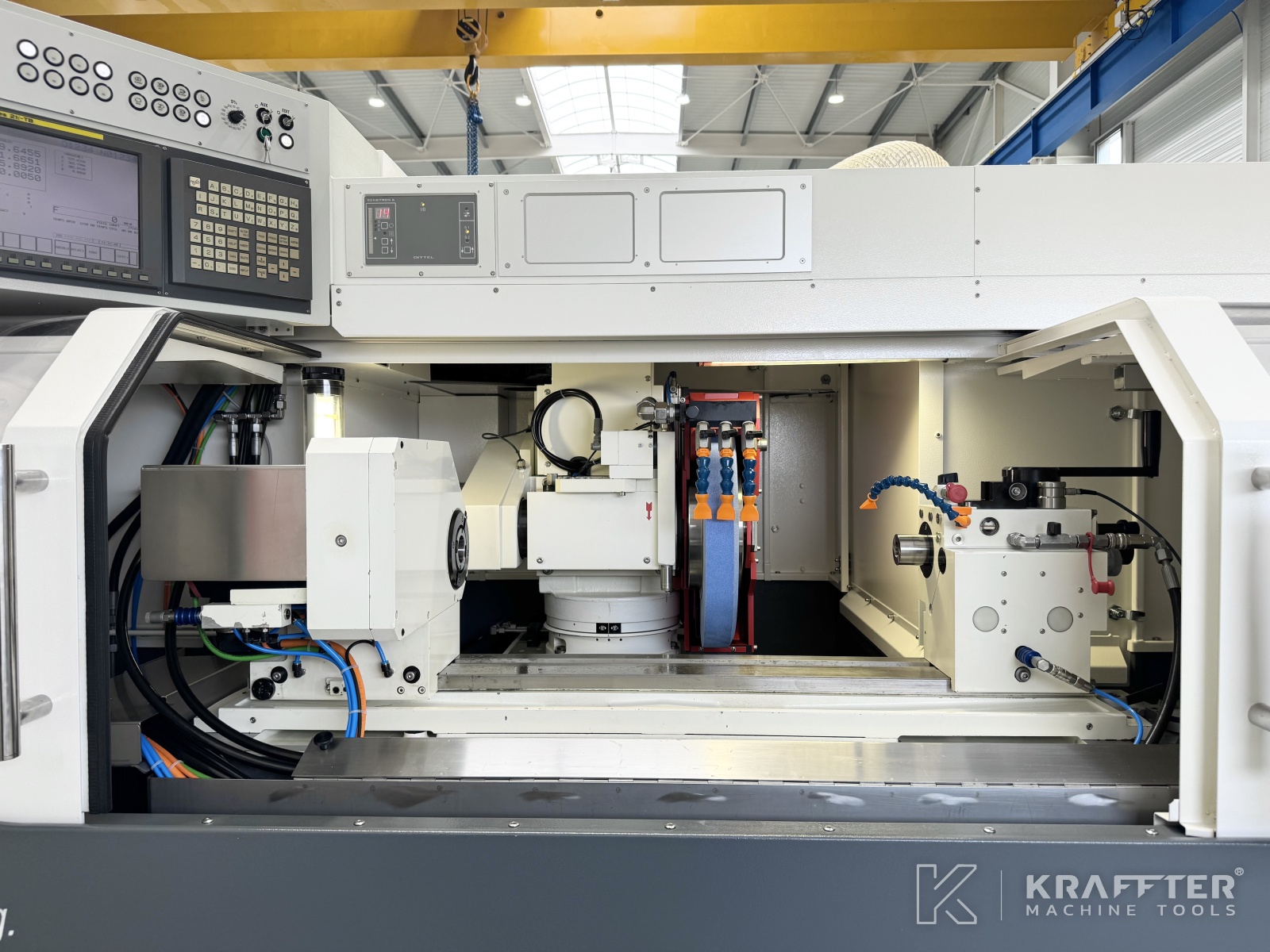

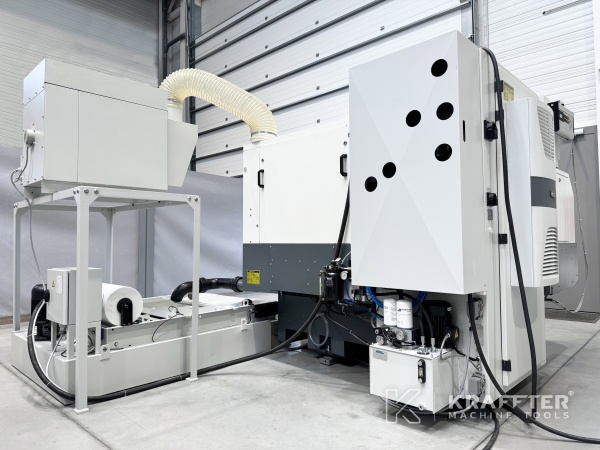

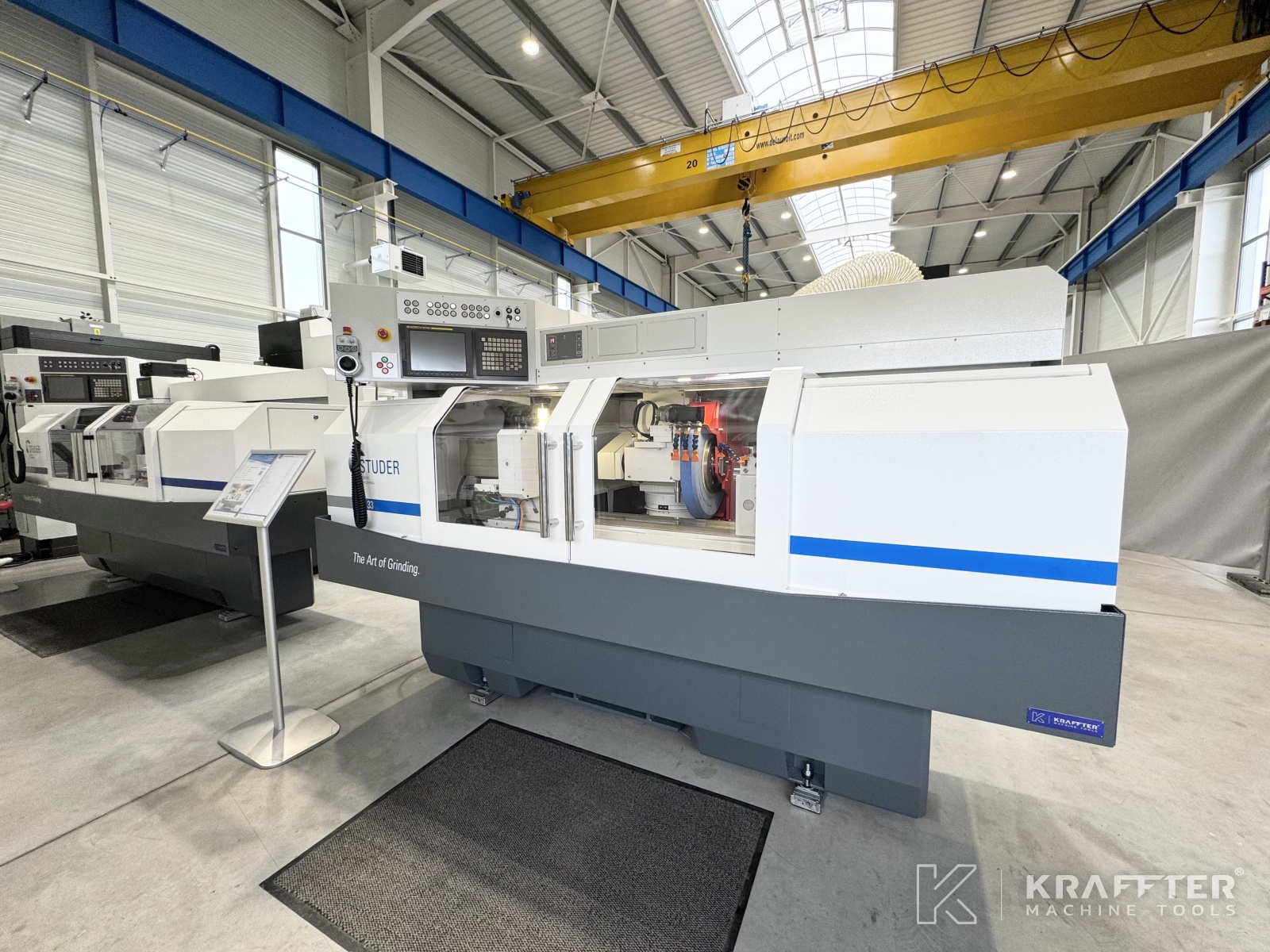

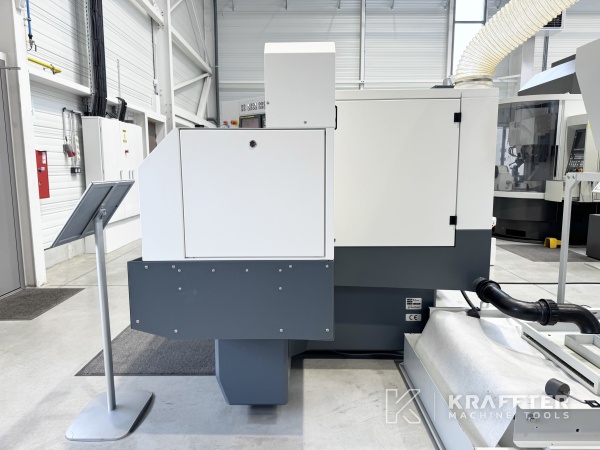

Maschinentyp: CNC-Rundschleifmaschine

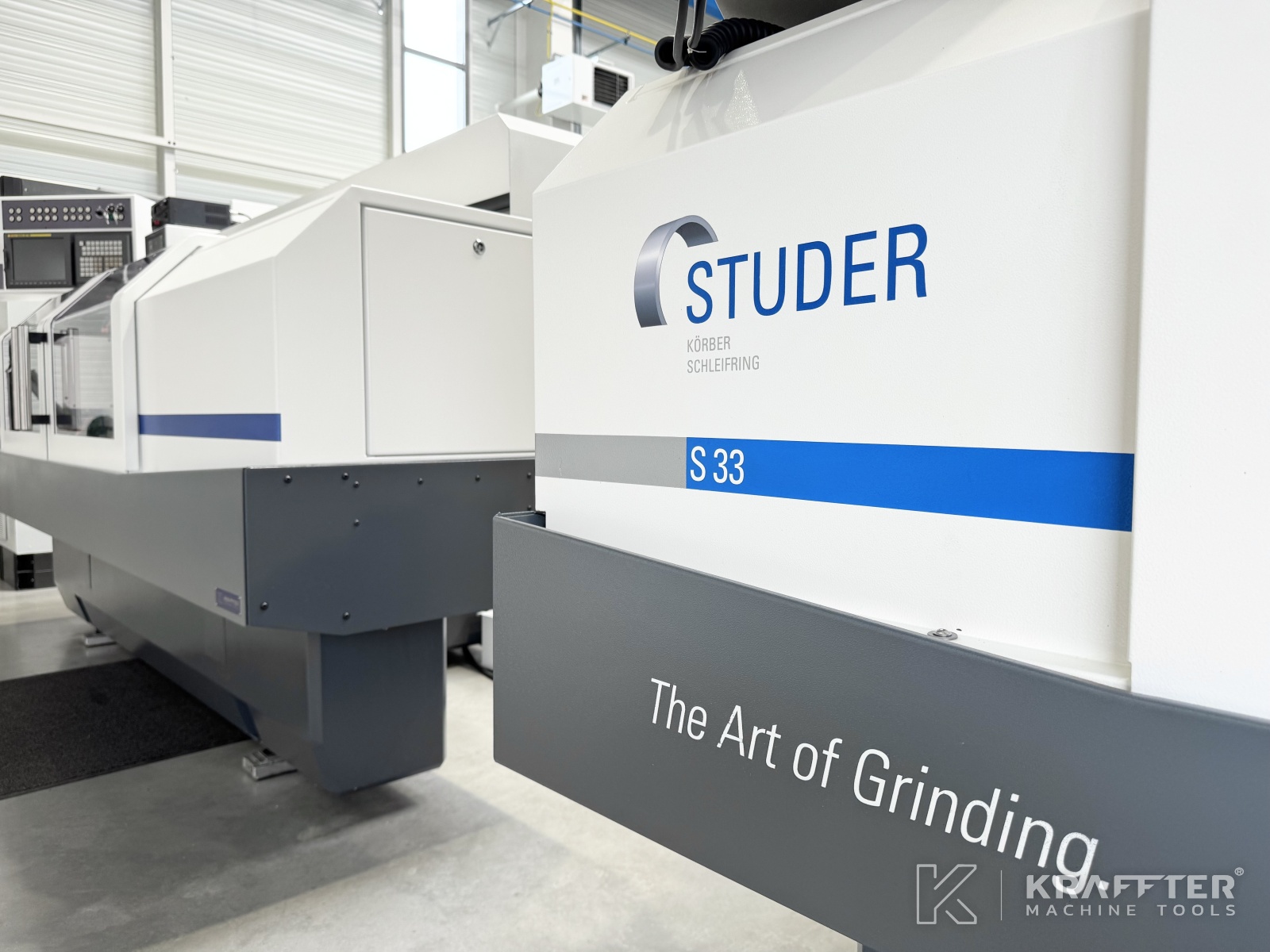

Marke : STUDER
N° de stock: 90177
Modell : S33
Jahr : 2008
Standort : 73240 St-Genix-les-Villages, FRANCE
MASCHINE VERKAUFT
Interessiert an einem ähnlichen Modell?
Hinterlassen Sie uns Ihre Kontaktdaten:
Technische Daten
CN-Typ

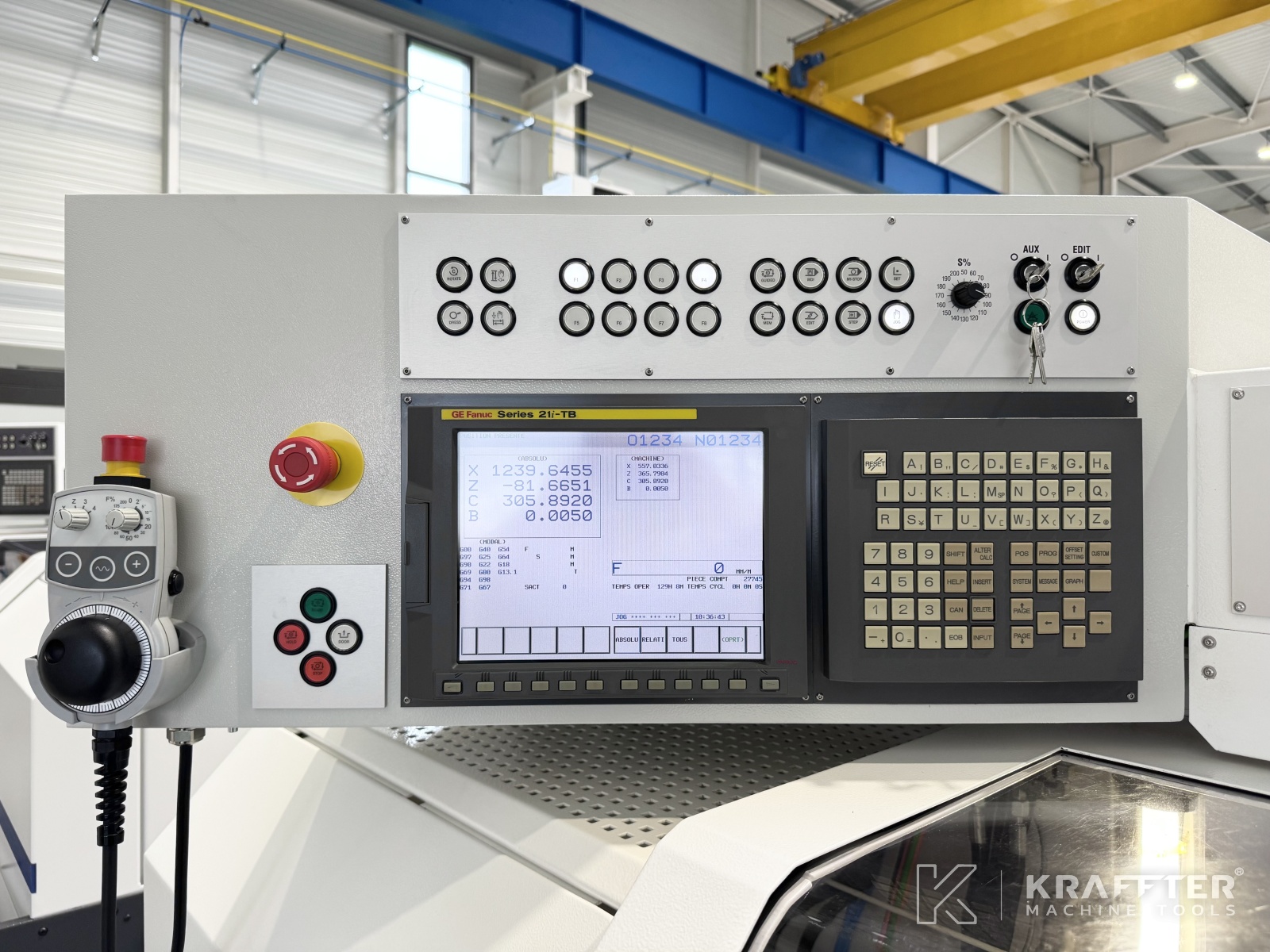

FANUC 21i-TB
Installierte Softwareversion
StuderGrind
Spitzenweite
650 [mm]
Spitzenhöhe
175
Verfahrweg X-Achse
285 [mm]
Min. Geschwindigkeit Verfahrweg X-Achse
0.001 [mm/min]
Max. Geschwindigkeit Verfahrweg X-Achse
5000 [mm/min]
Auflösung X-Achse
0.0001 [mm]
Verfahrweg Z-Achse
800 [mm]
Min. Geschwindigkeit Verfahrweg Z-Achse
0.001 [mm/min]
Max. Geschwindigkeit Verfahrweg Z-Achse
10000 [mm/min]
Auflösung Z-Achse
0.0001 [mm]
Winkelhub B-Achse
-15 [°] / +195 [°]
Indexierungsgenauigkeit B-Achse
Hirth 1 [°]

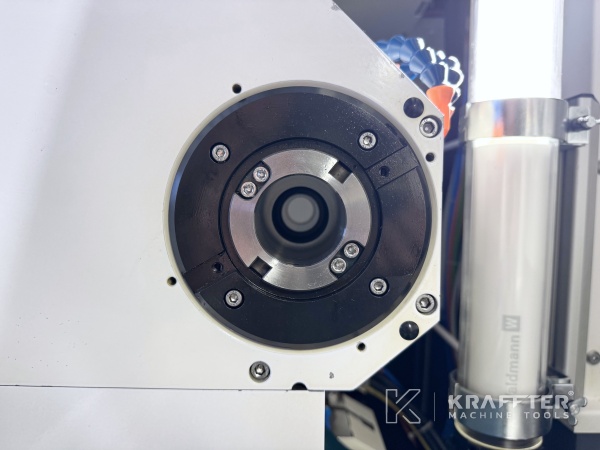

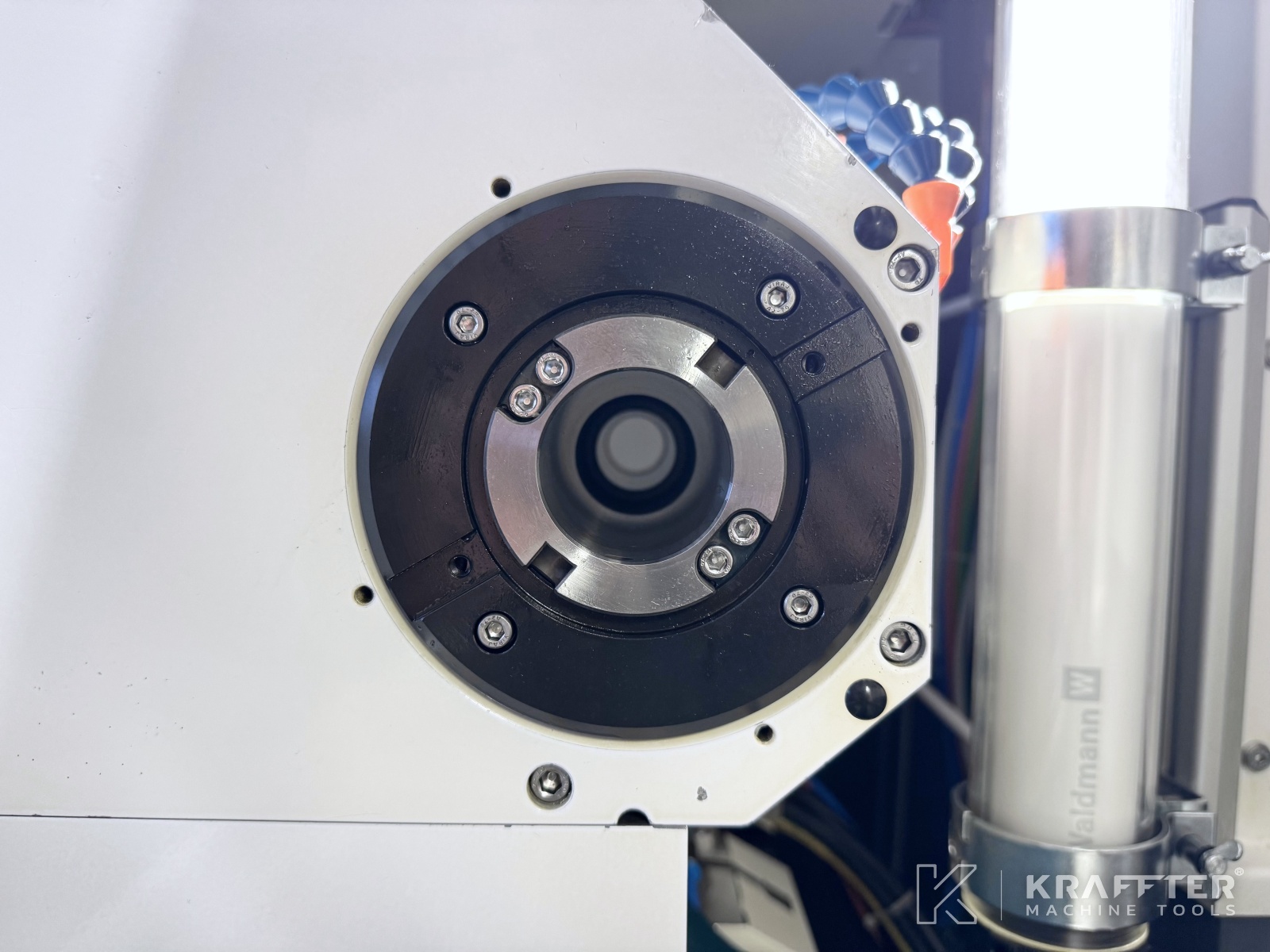

Werkstück-Spindelnase
MT5
Min. Drehzahl Werkstückspindel
1 [U/min]
Max. Drehzahl Werkstückspindel
1500 [U/min]
Max. zulässiges Gewicht Werkstückspindelstock zwischen Spitzen
80 [kg]
Reitstockkonus
MT3
Hub Reitstockhülse
35 [mm]
Durchmesser Hülse Reitstock
50 [mm]
Feineinstellung Reitstock
+/- 40 [mm]
Arbeitszeit
2452 [h]
Versorgungsspannung
400 [V]
Installierte Leistung
20 [kVA]
Gewicht
4000 [kg]
Zusätzliche Informationen

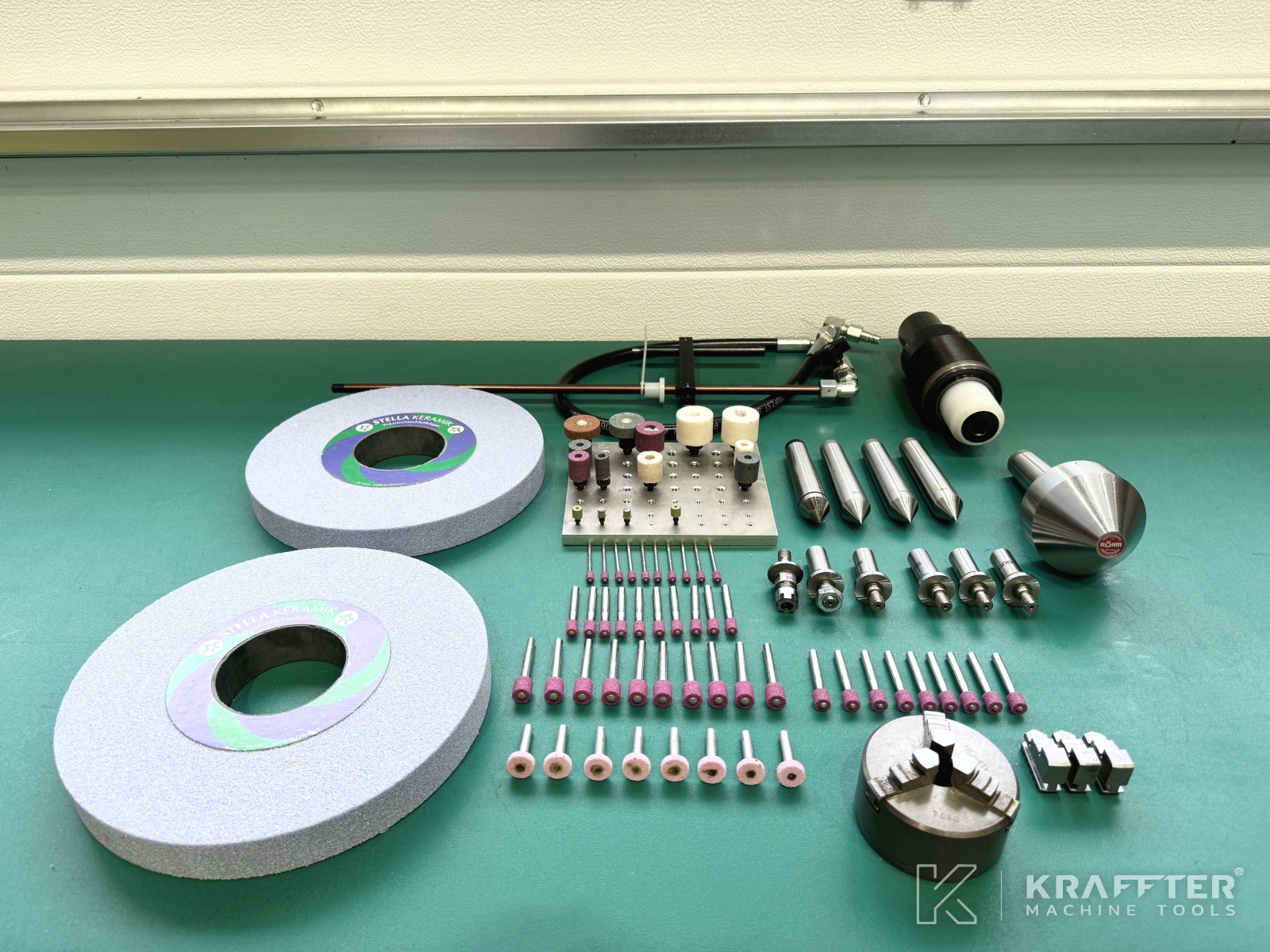

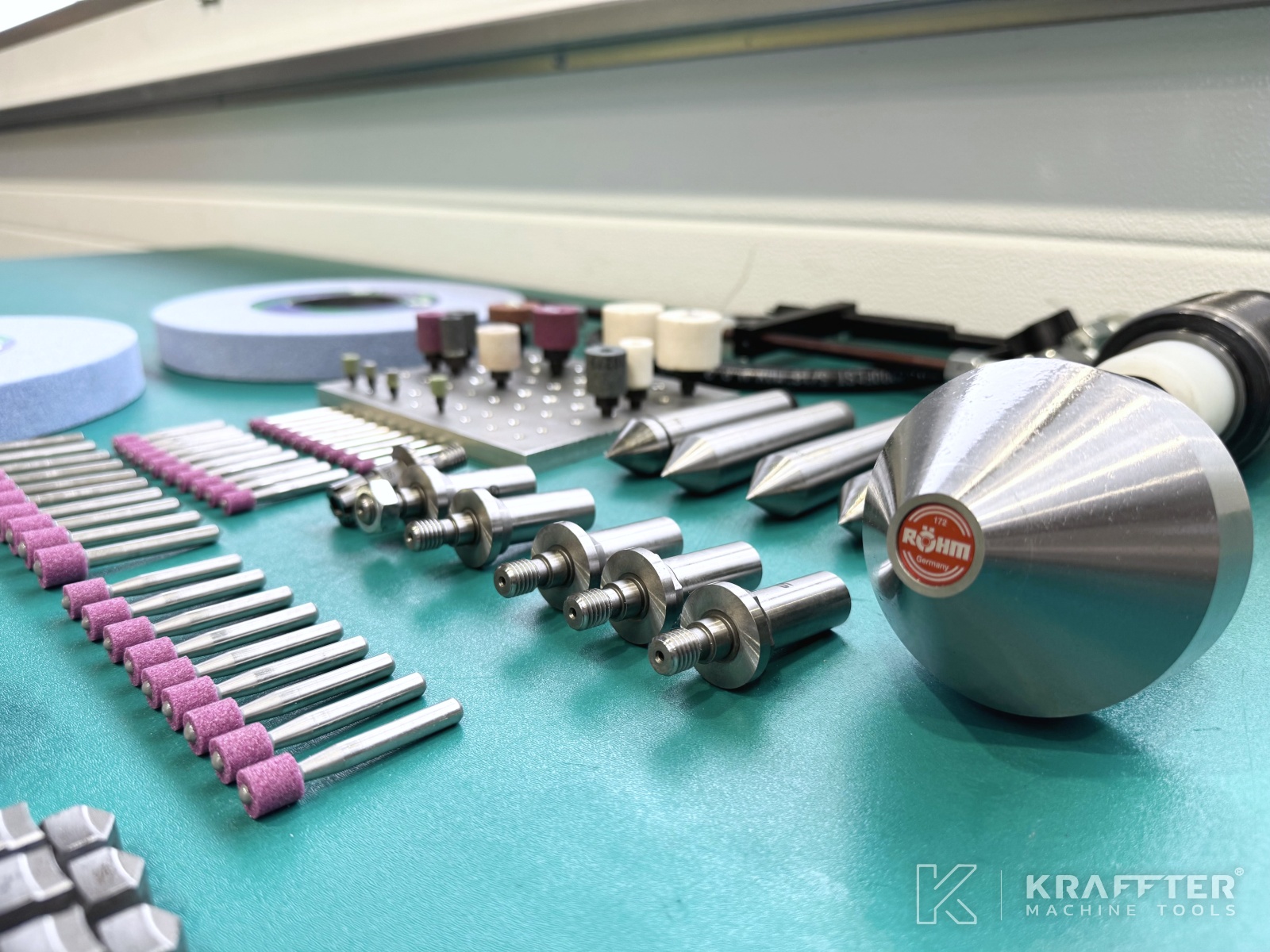

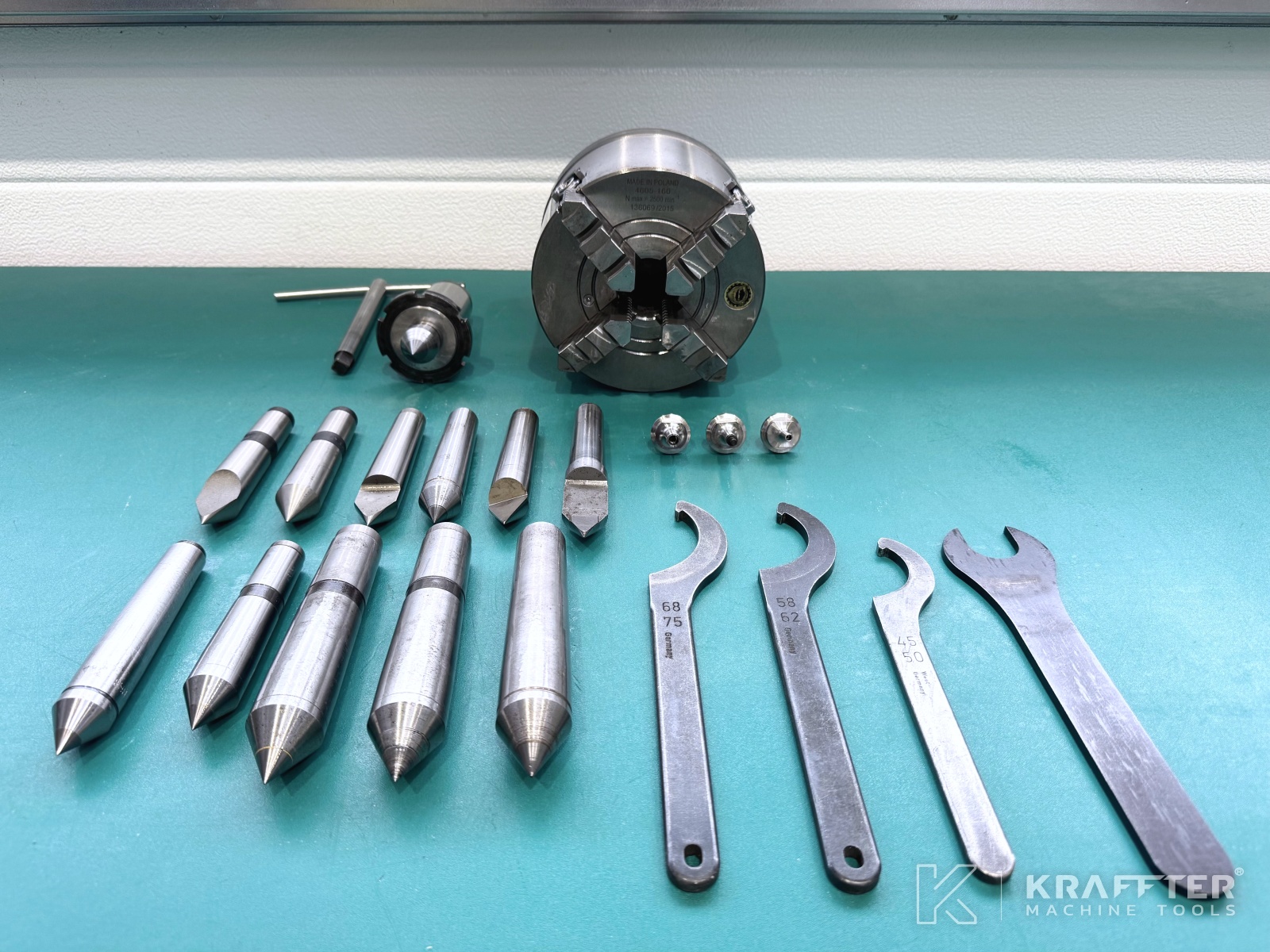

INCLUDED EQUIPMENT:
-
x1 CD-ROM with STUDER Grind software to be installed on a PC
-
x1 STUDER Thread license
-
x1 STUDER Profil license
-

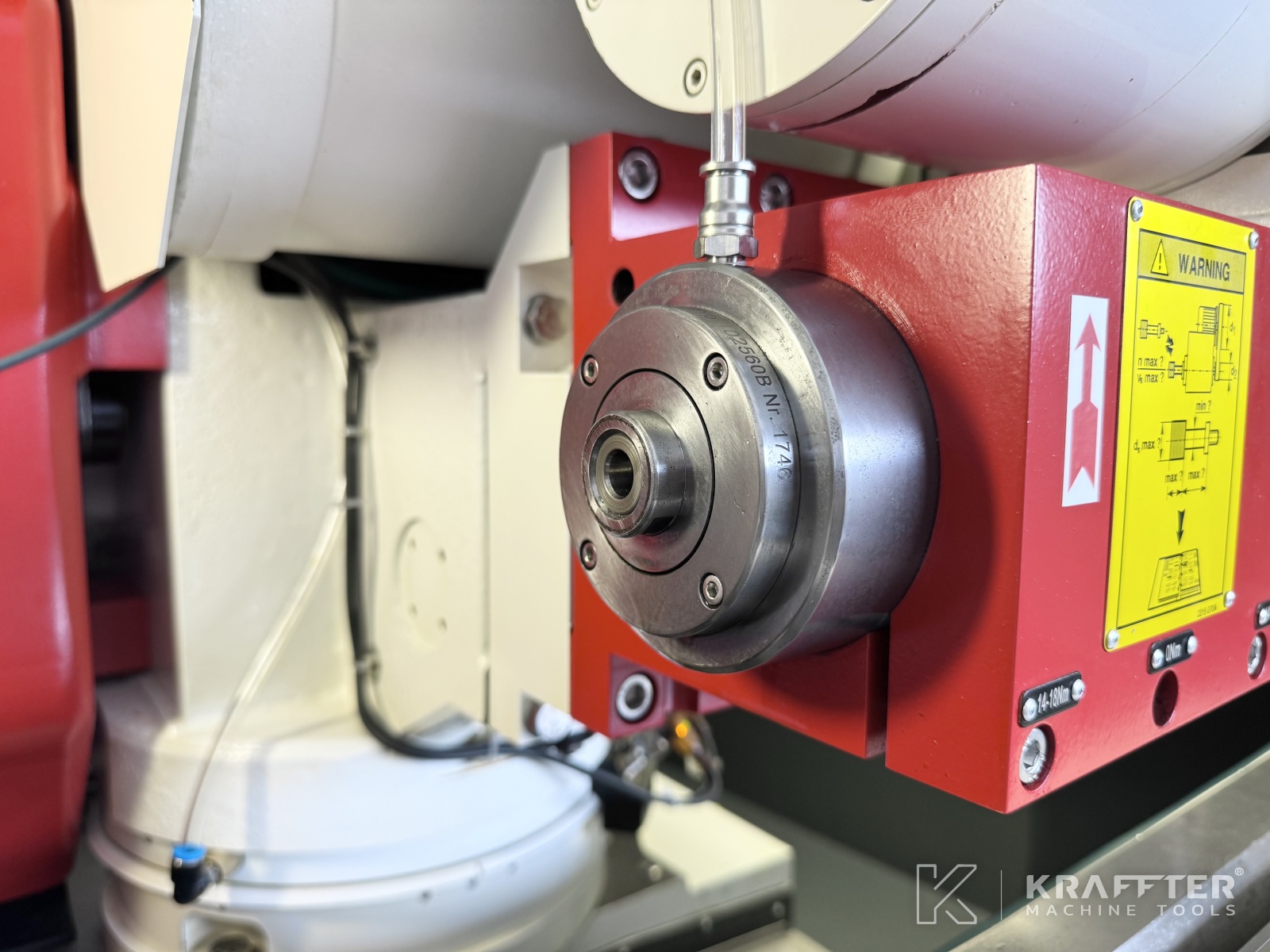

x1 internal grinding spindle type 102560B – speed: 60,000 [rpm]
-
x9 internal grinding wheel arbors
-

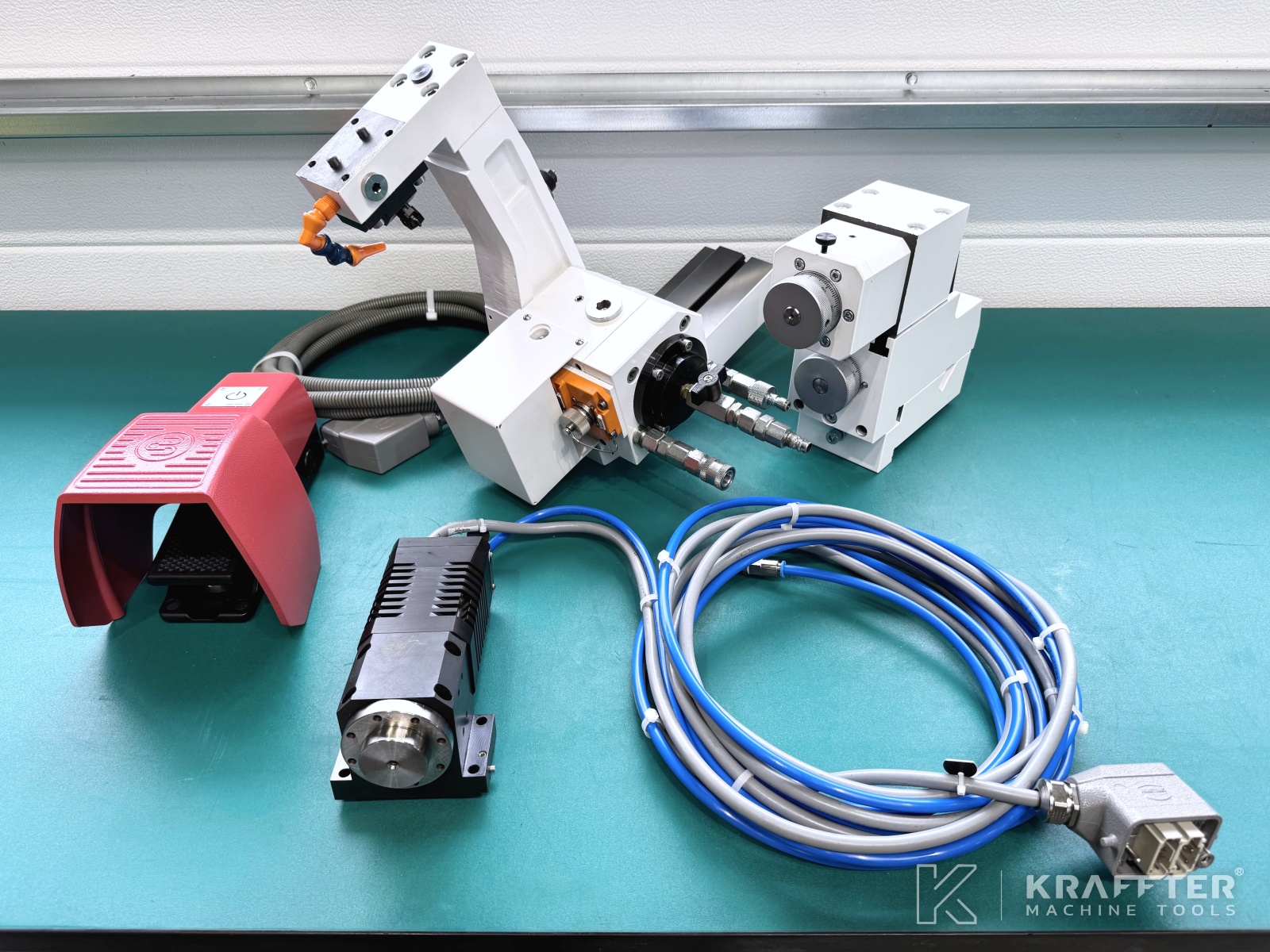

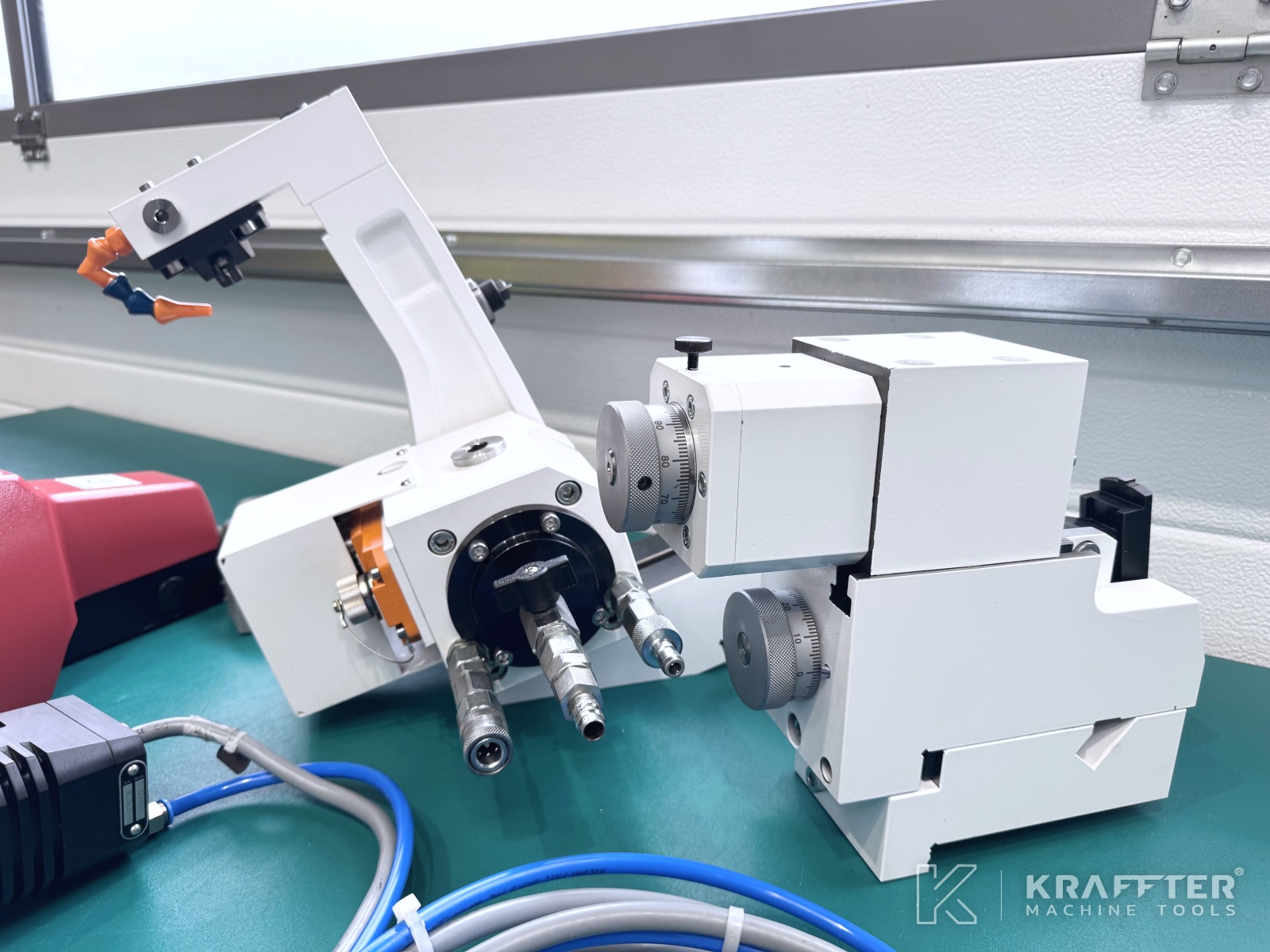

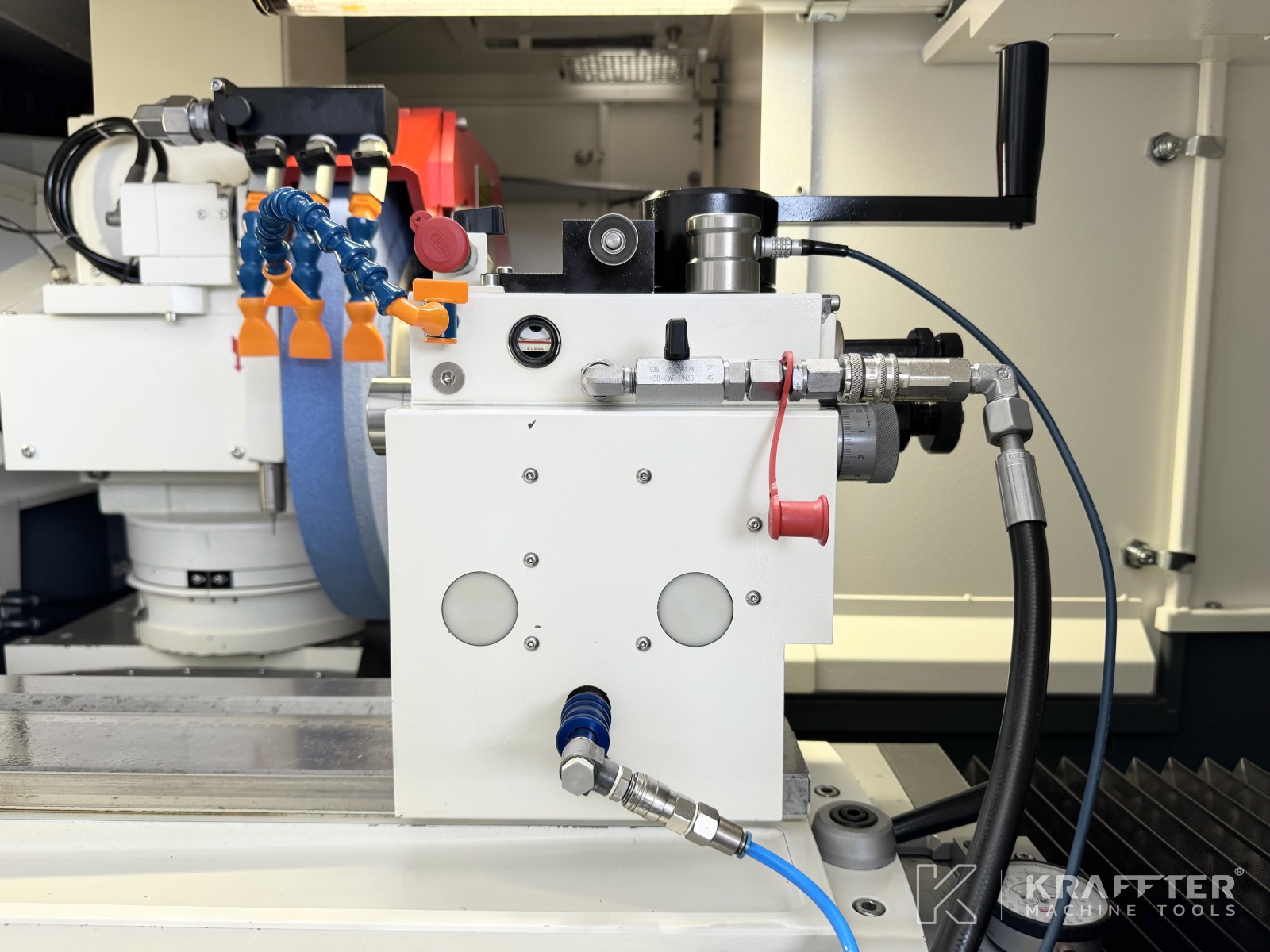

x1 hydraulic swiveling dressing attachment
-
x1 fixed dressing unit mounted on the table
-
x1 rotating wheel dressing unit (electrical)
-
x1 4-jaw chuck Ø170 [mm] - MT5
-
x3 sets of hard jaws
-

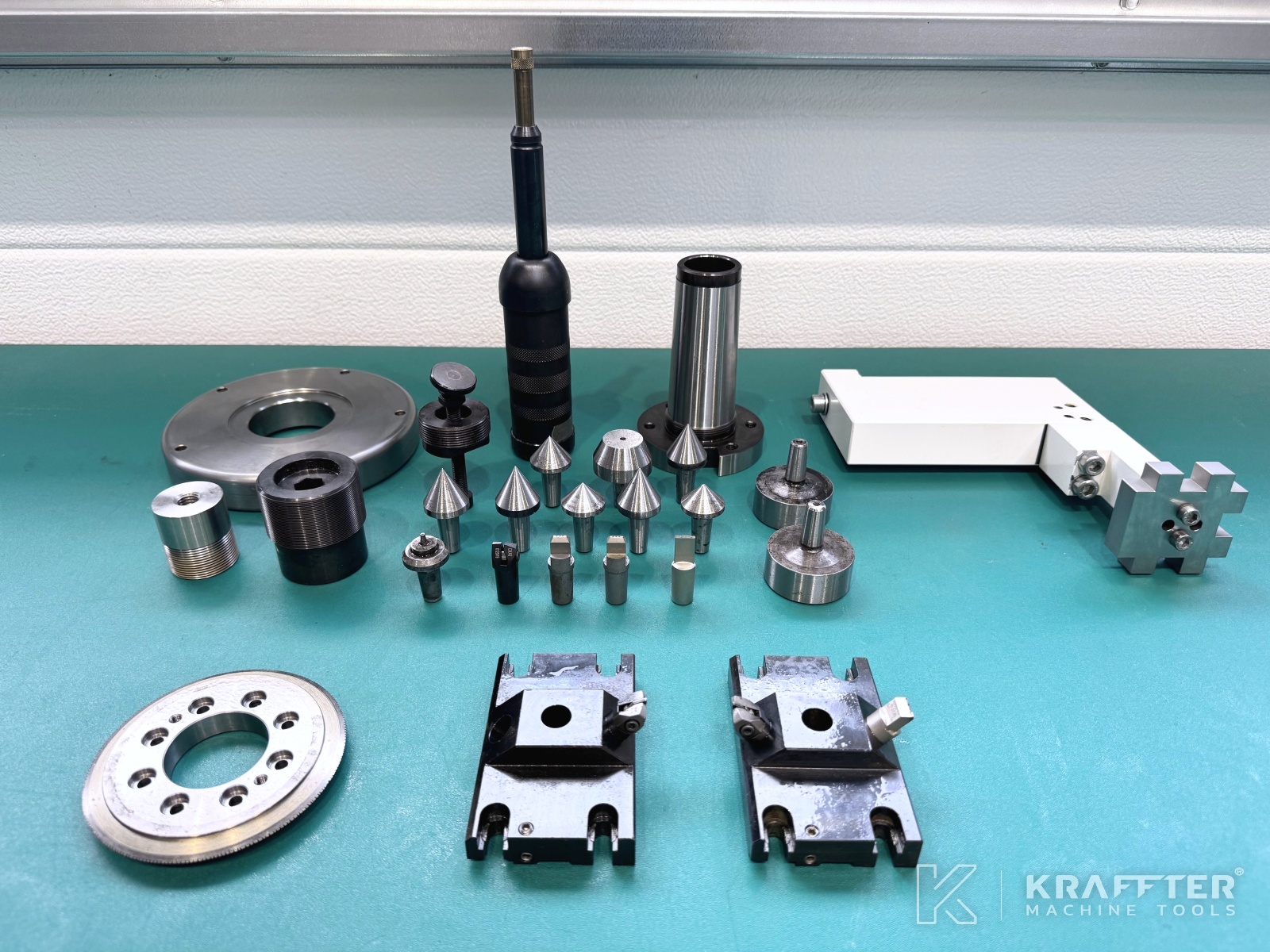

x11 full centres
-
x4 half-centres
-
x1 RÖHM blunt centre
-
x1 2-point steady rest
-
x62 internal grinding wheels
-

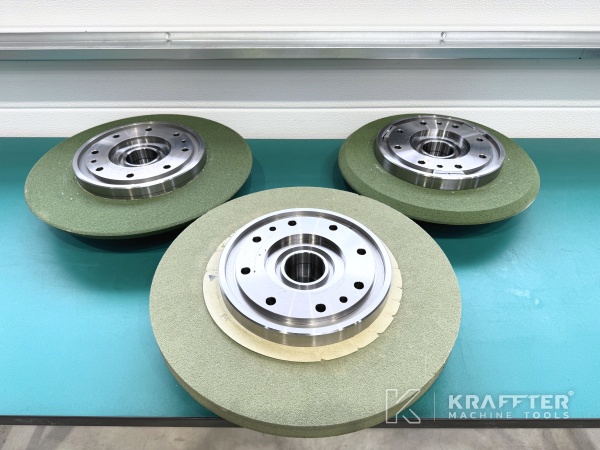

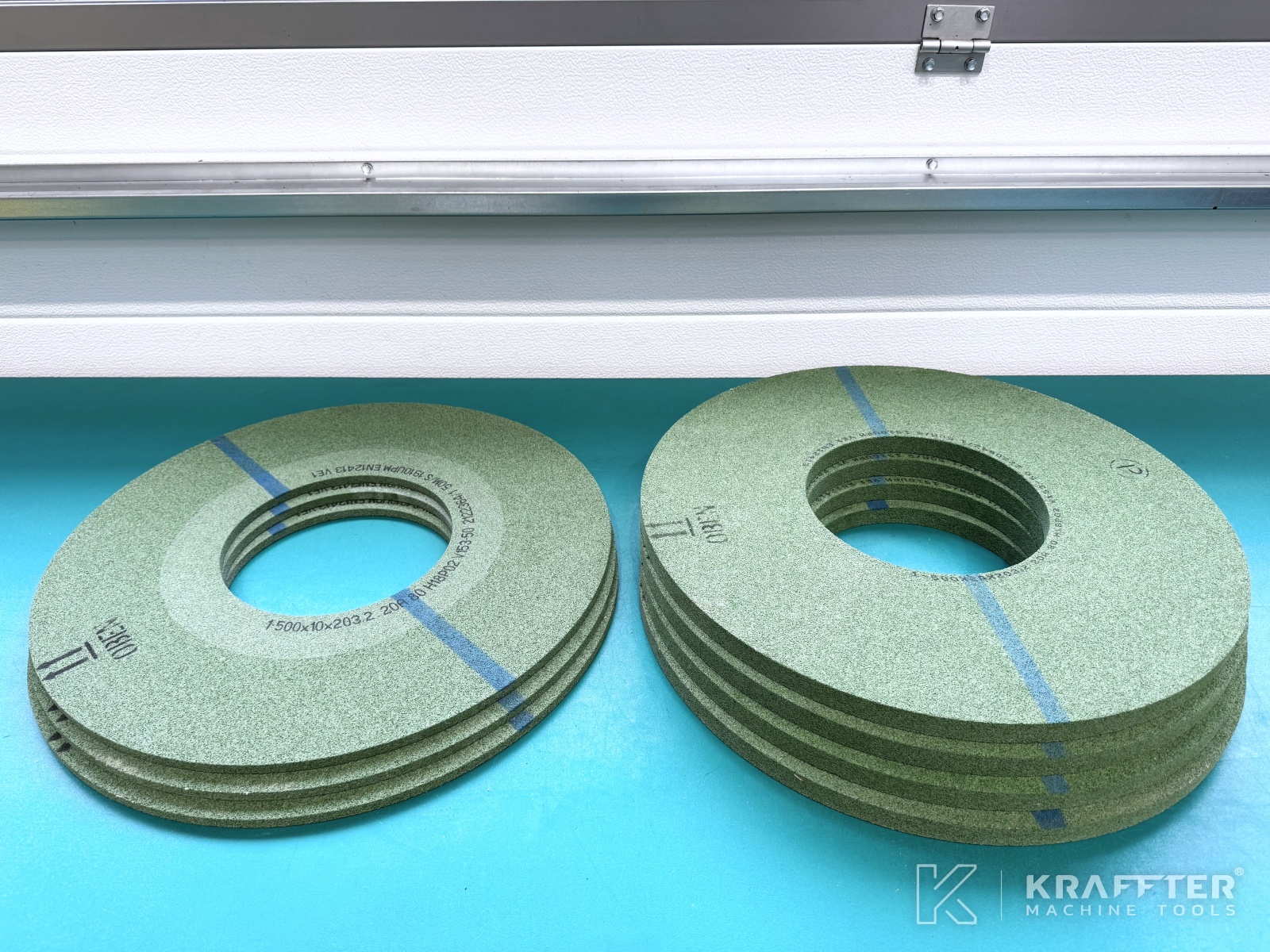

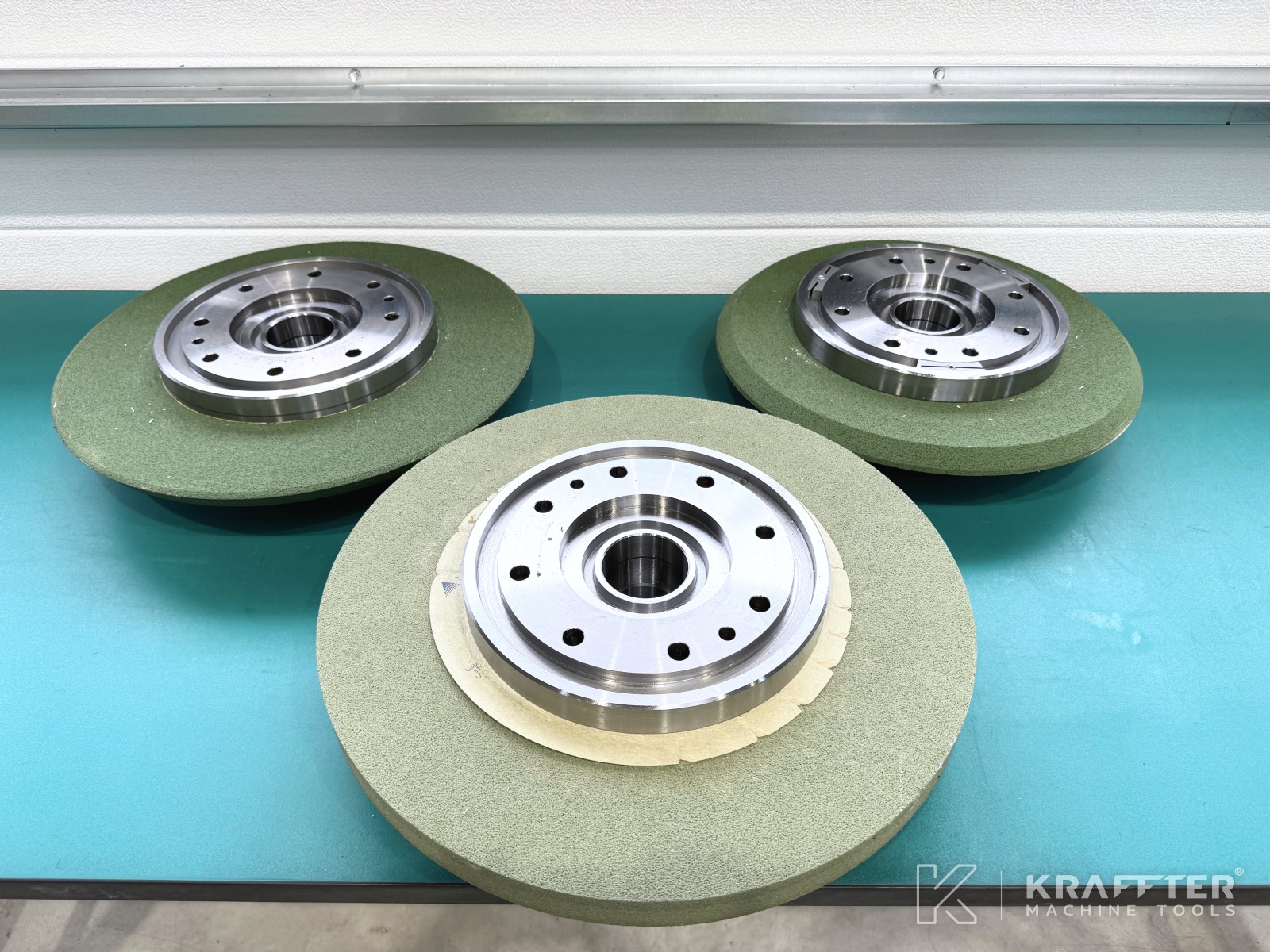

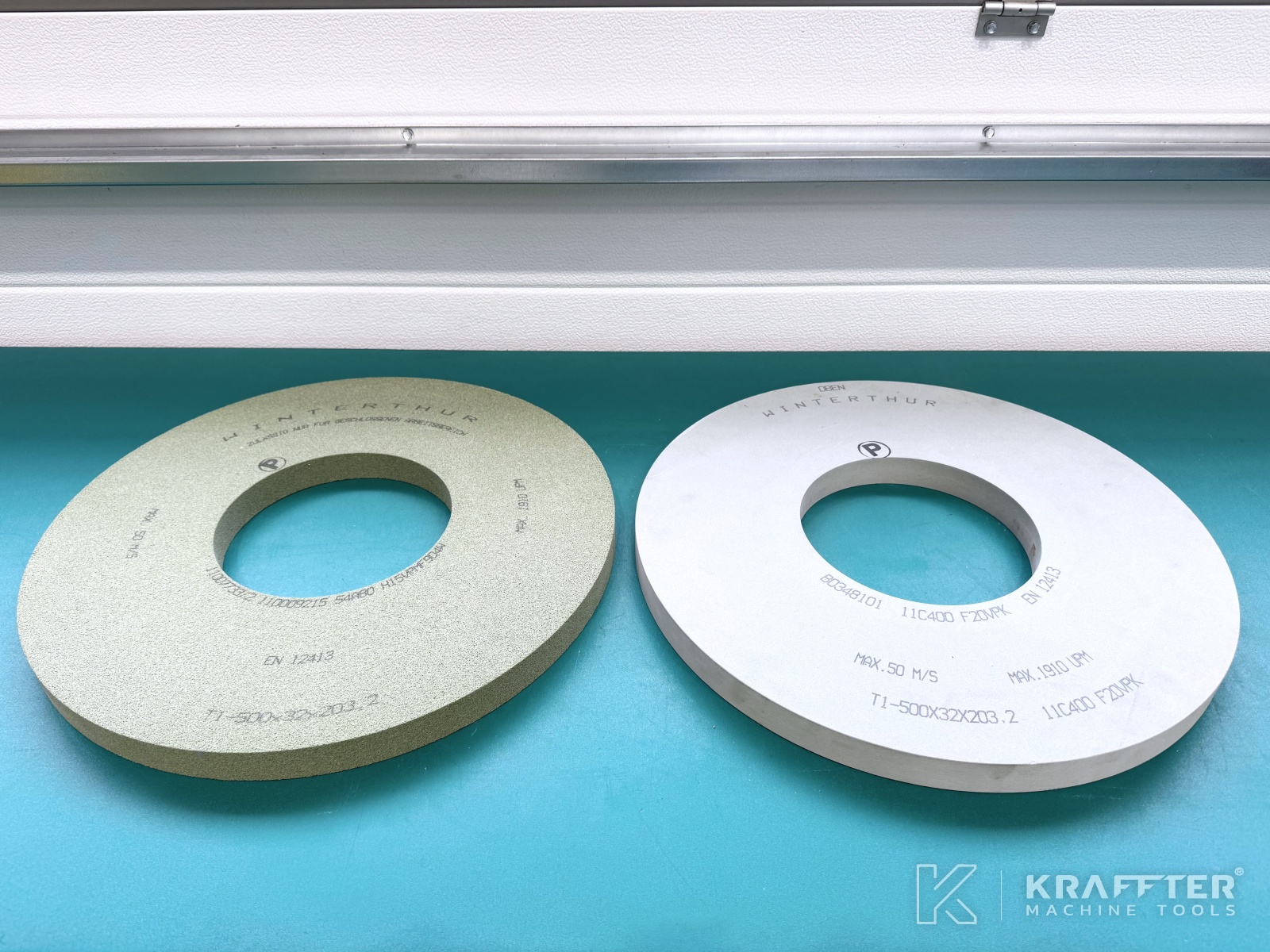

x10 external grinding wheels
-
x7 service keys
-
x1 pneumatic tailstock lift
-
x1 pneumatic upper-table lift
-

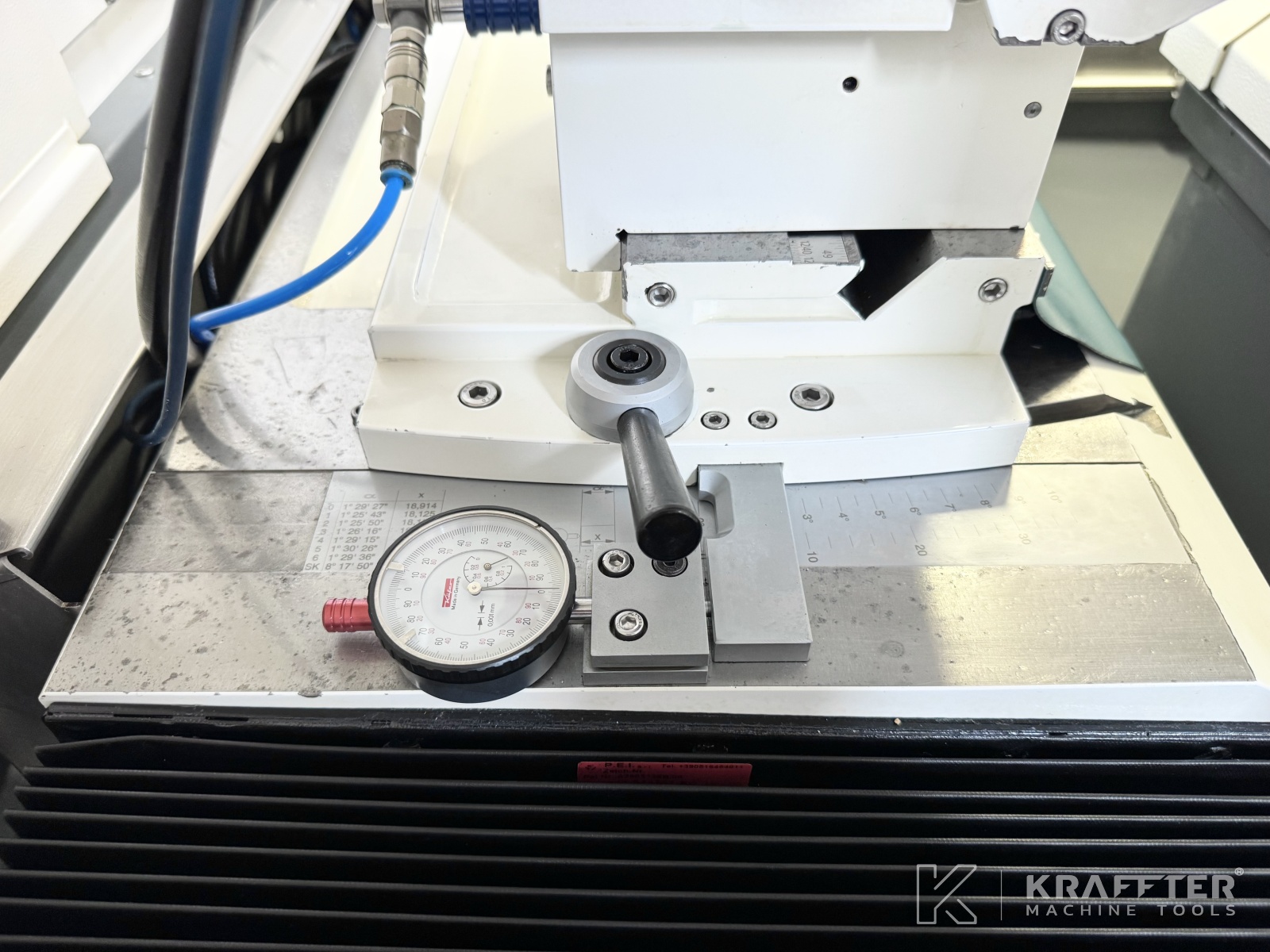

x1 longitudinal slide with rotary table - swiveling up to 8.5 [°]
-

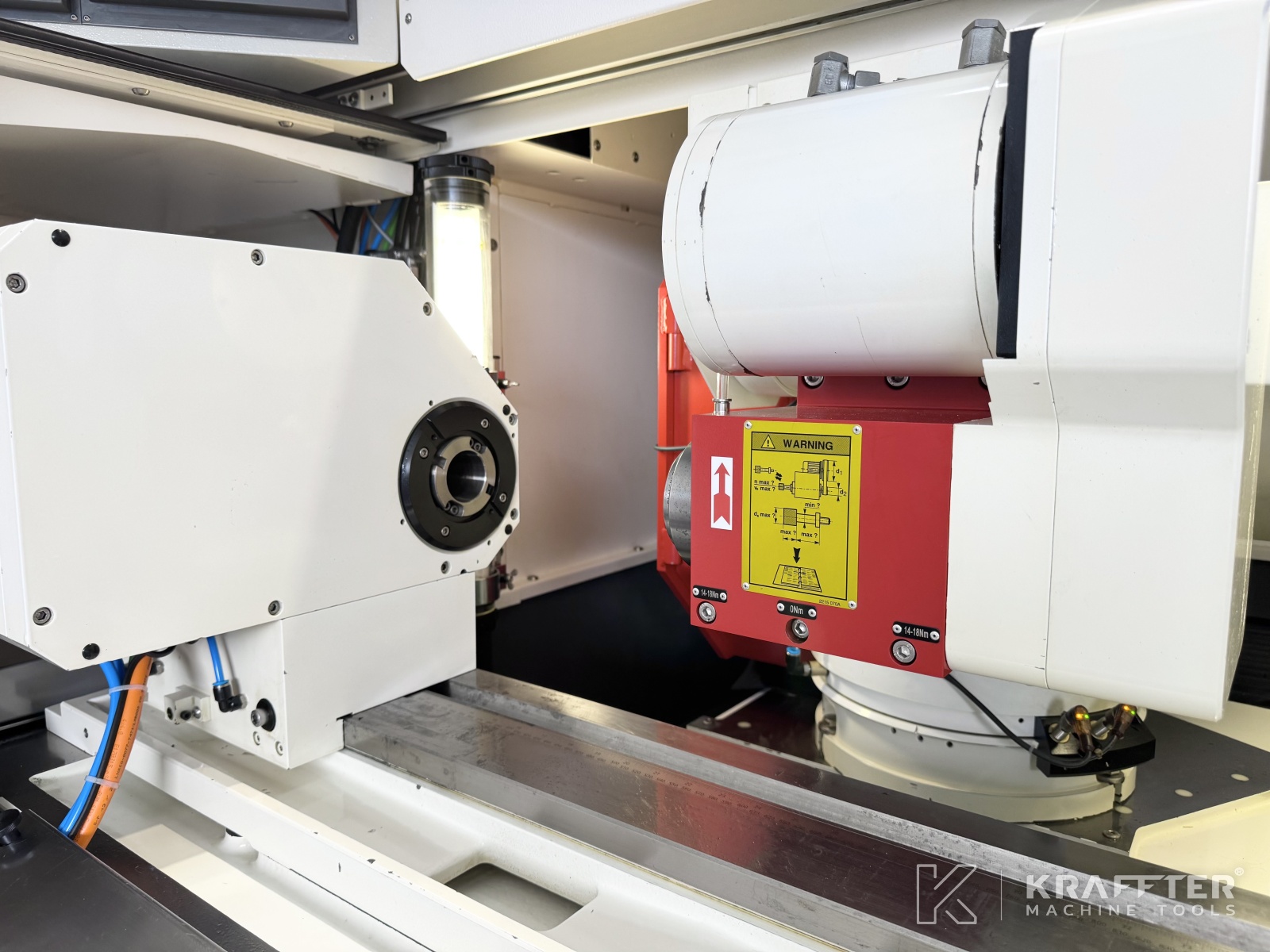

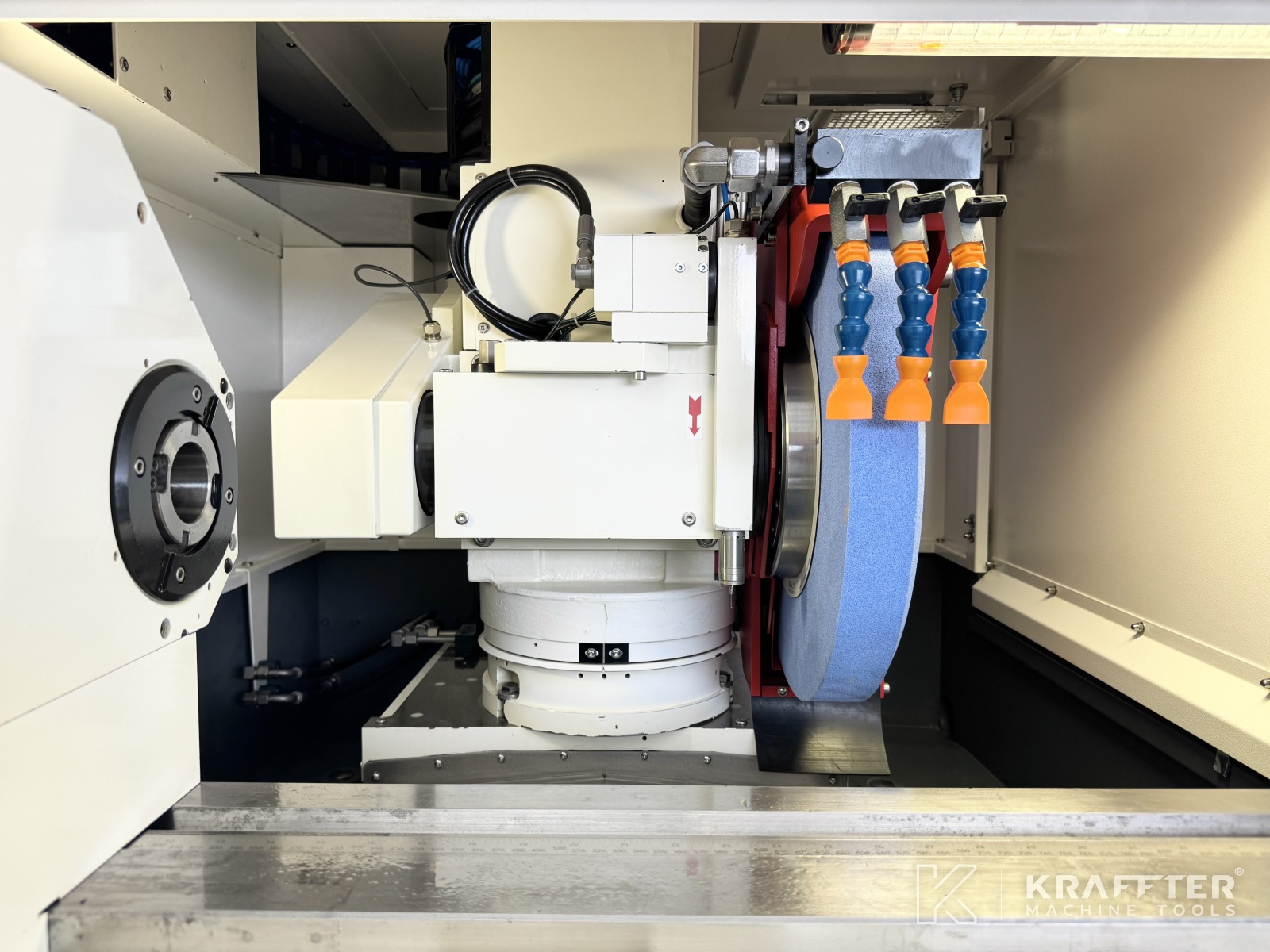

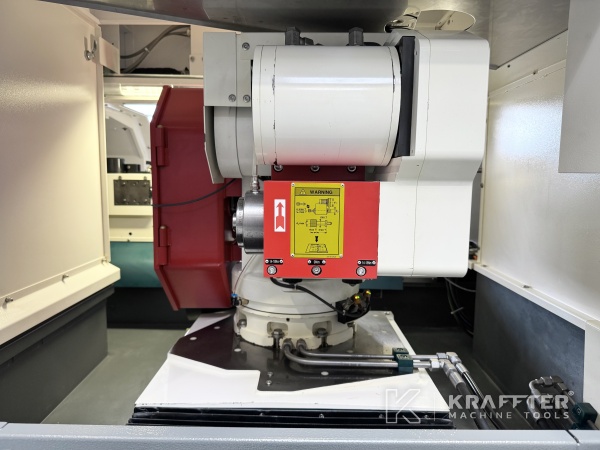

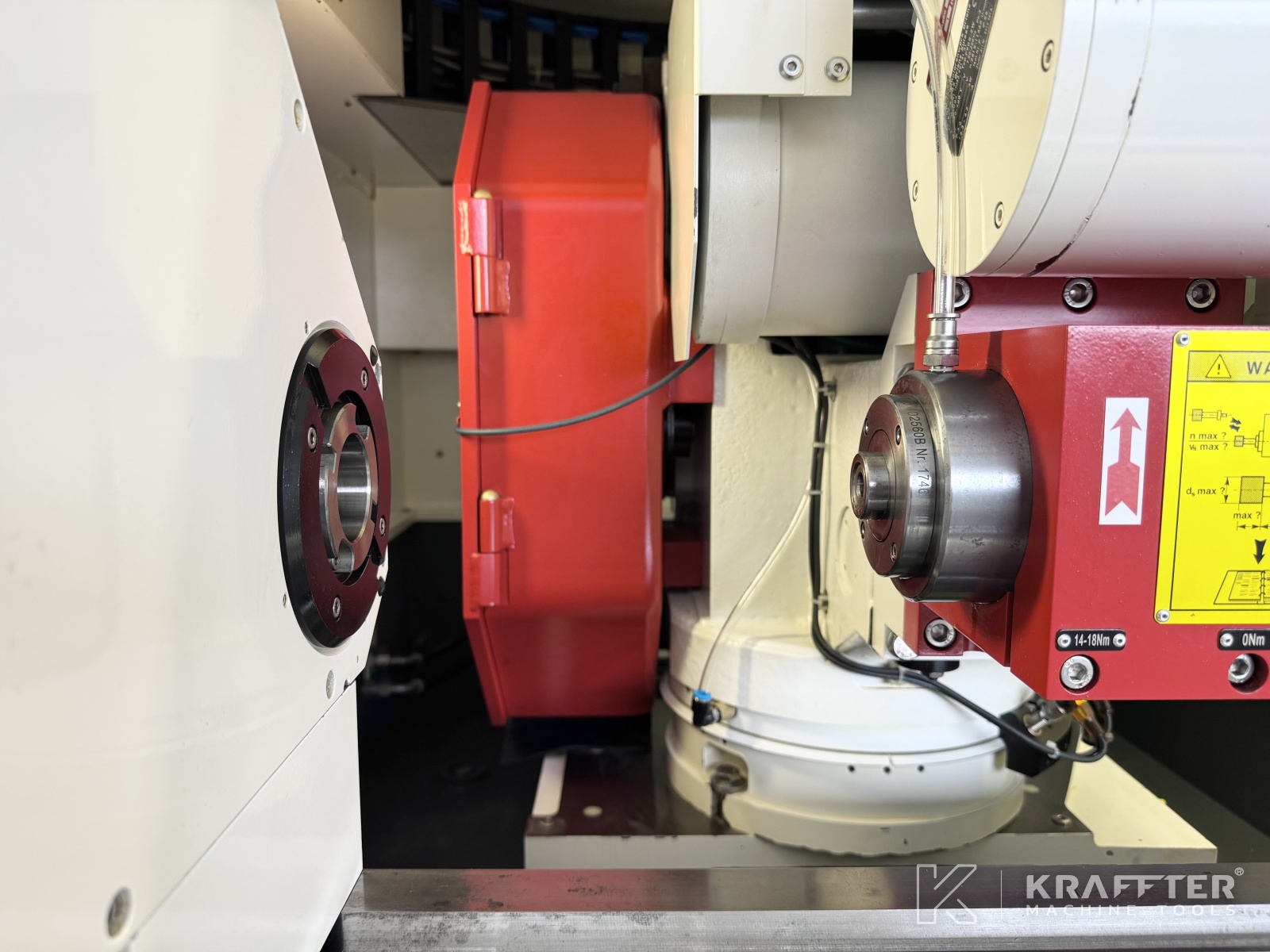

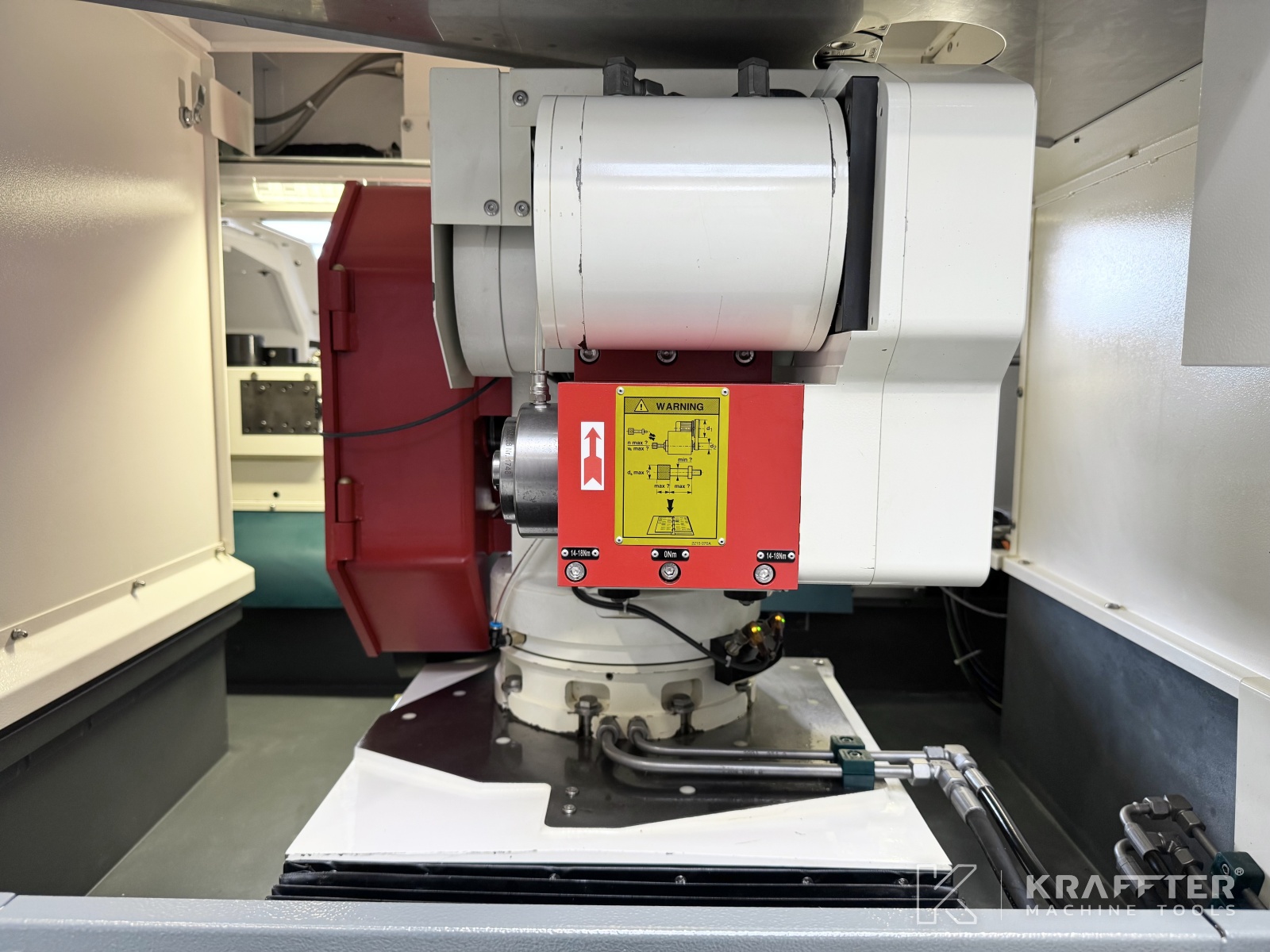

x1 automatic B-axis turret wheelhead – Hirth gearing 1 [°]
-
x1 C-axis for thread and form grinding
-

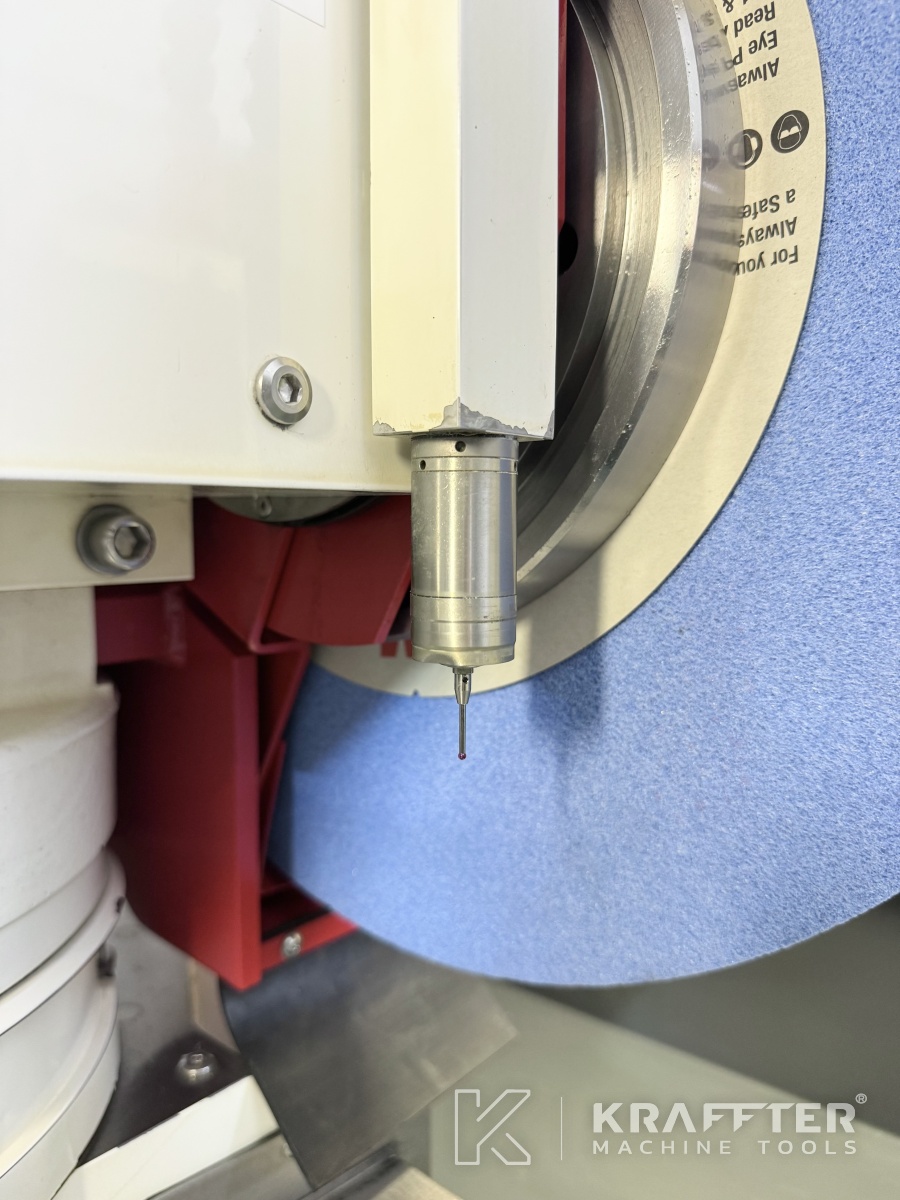

x1 workpiece probe MOVOMATIC C25
-

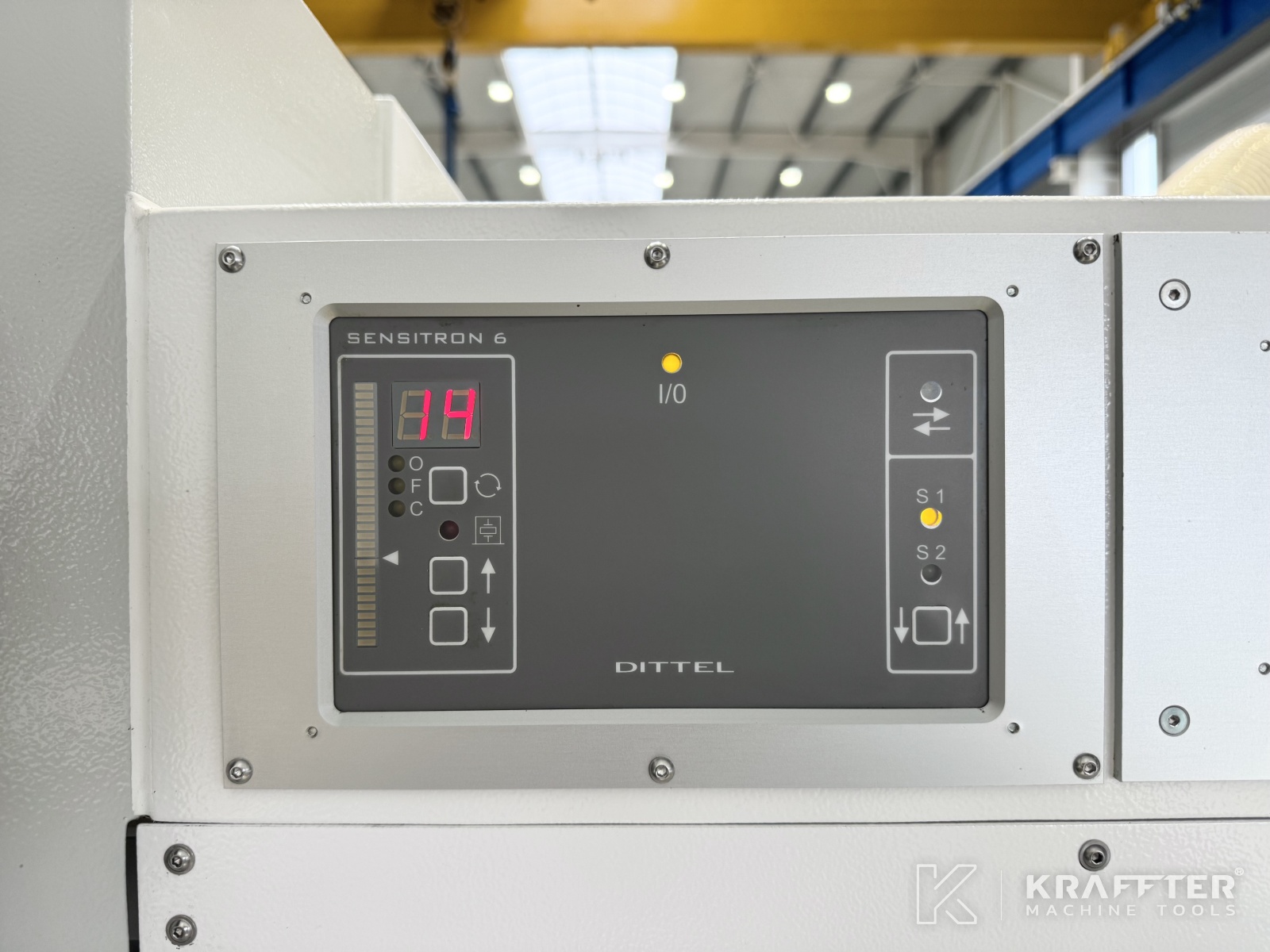

x1 contact control device DITTEL SENSITRON 6
-

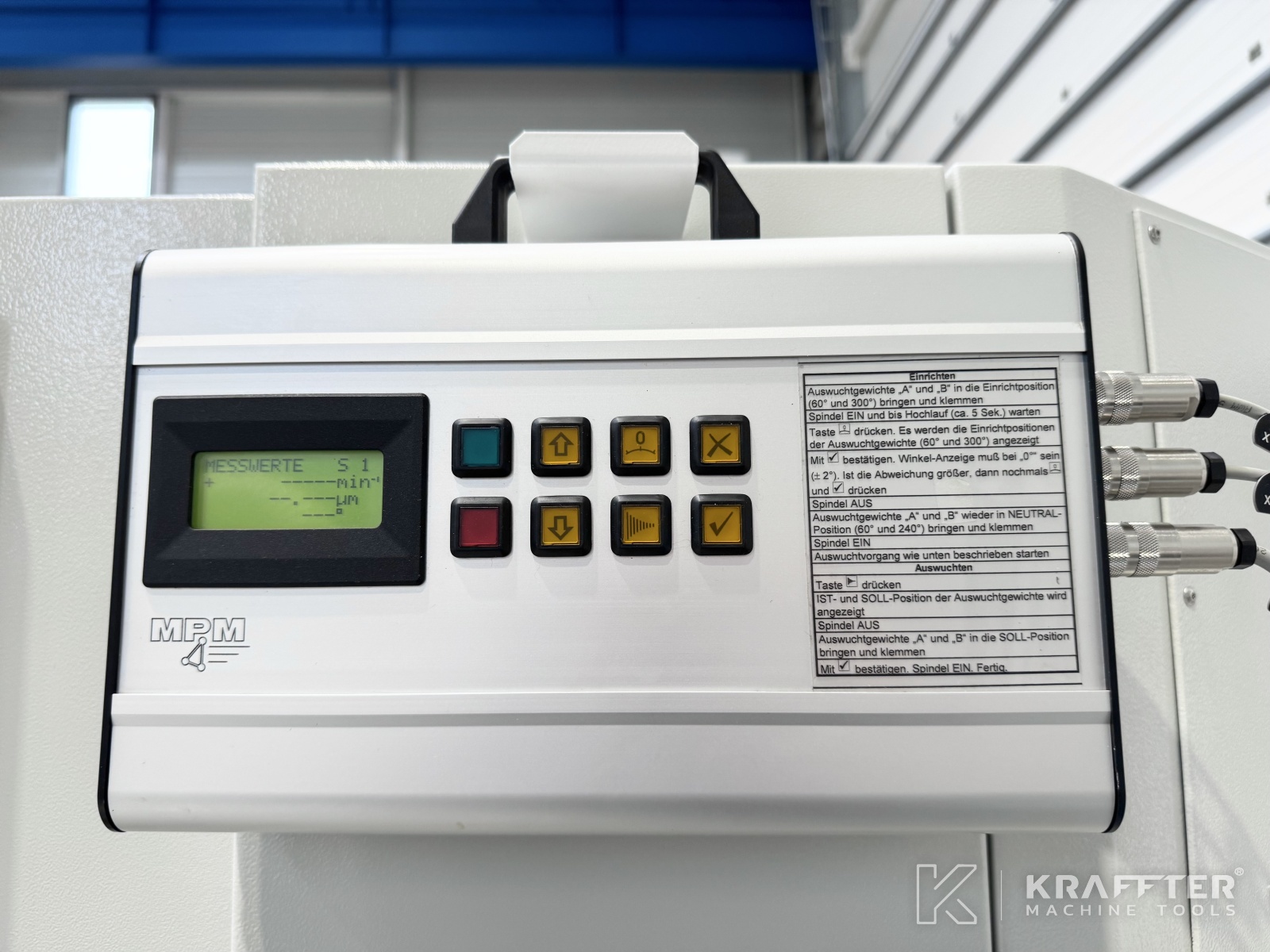

x1 semi-automatic wheel balancing device MPM type BMT100M
-

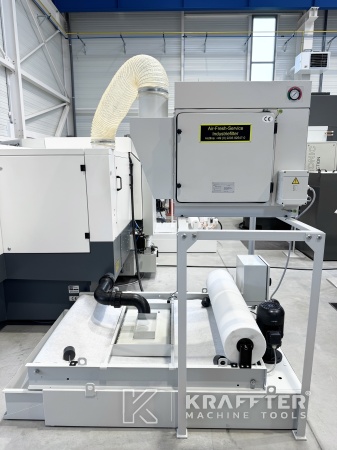

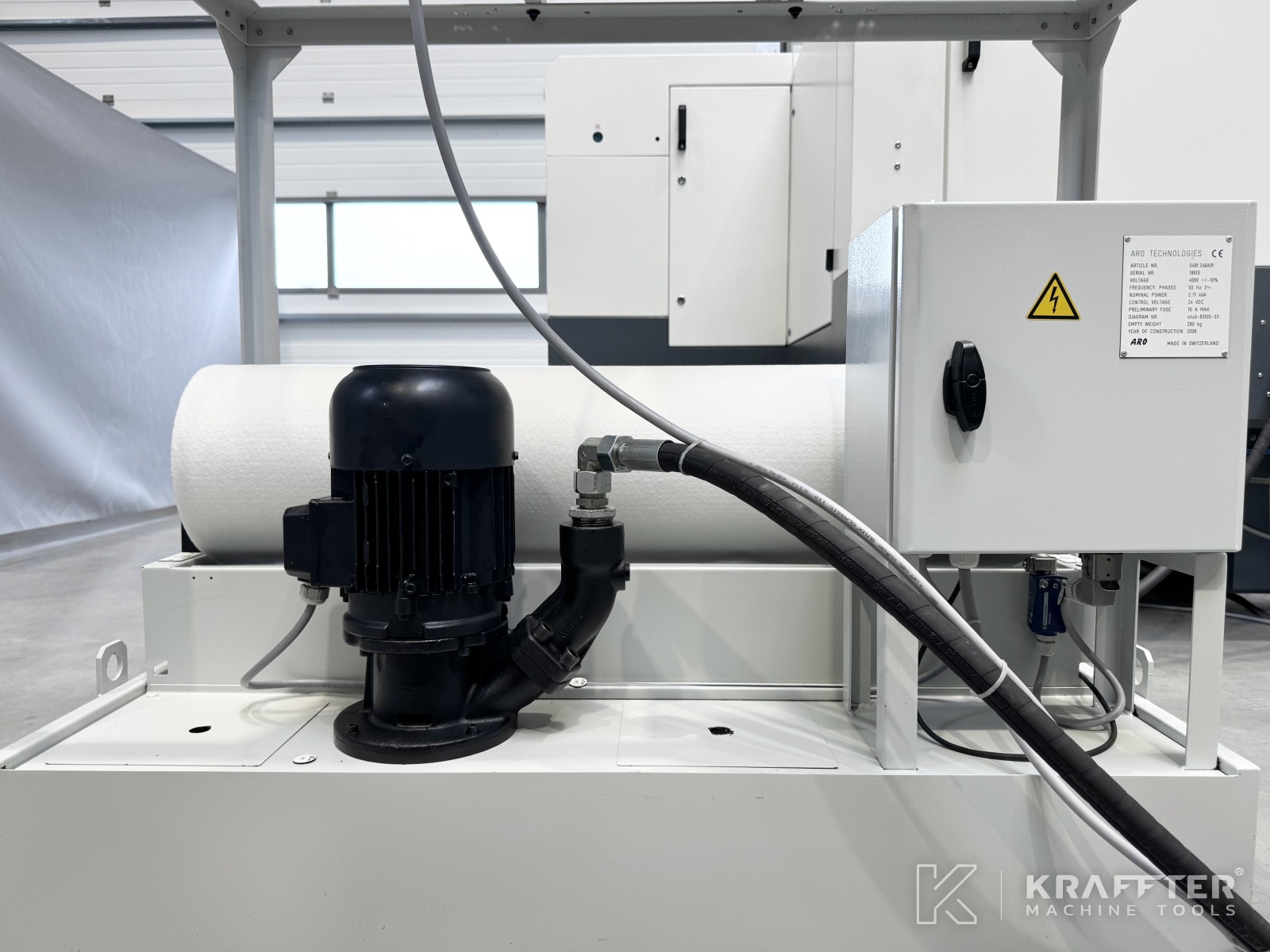

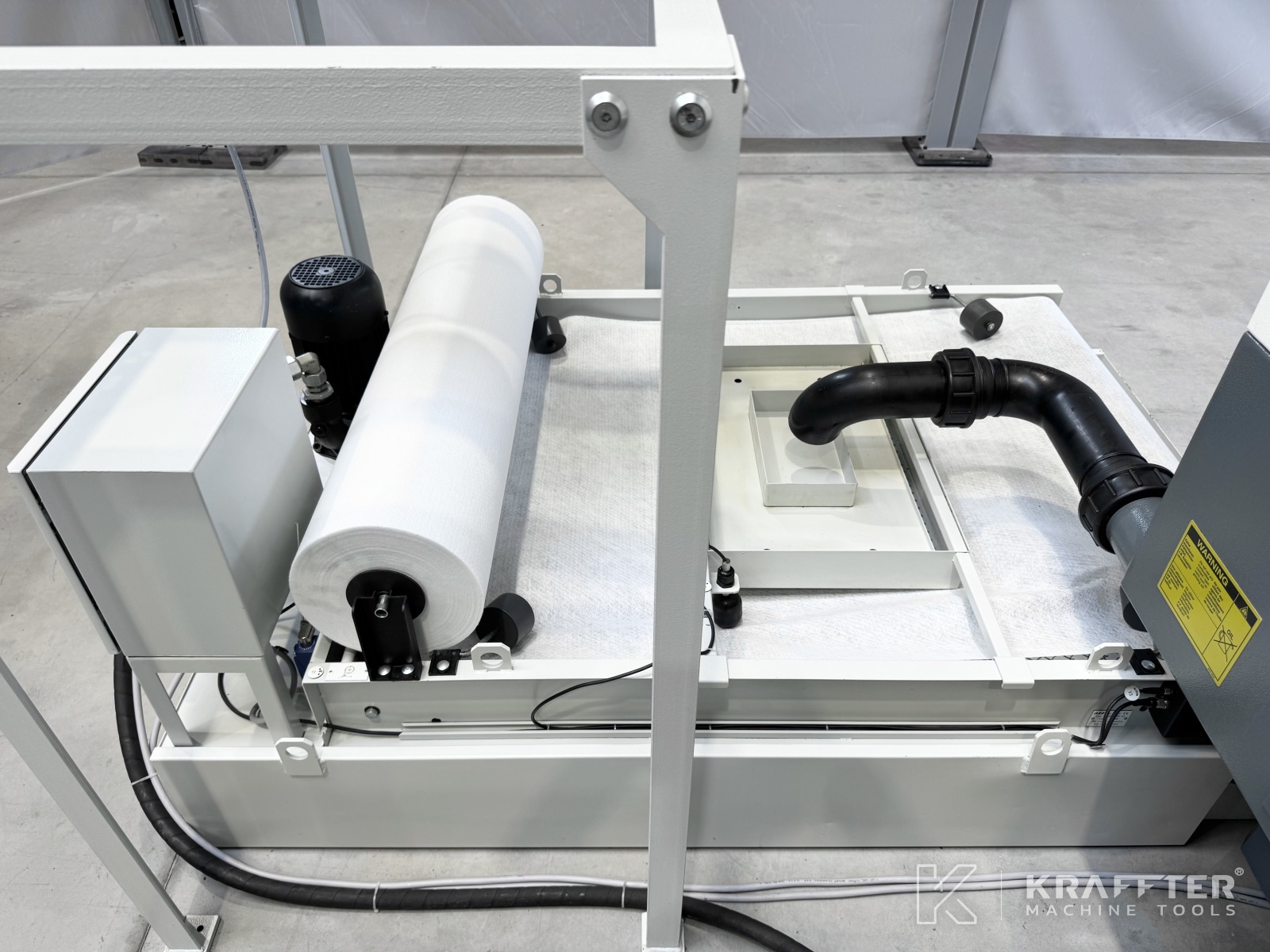

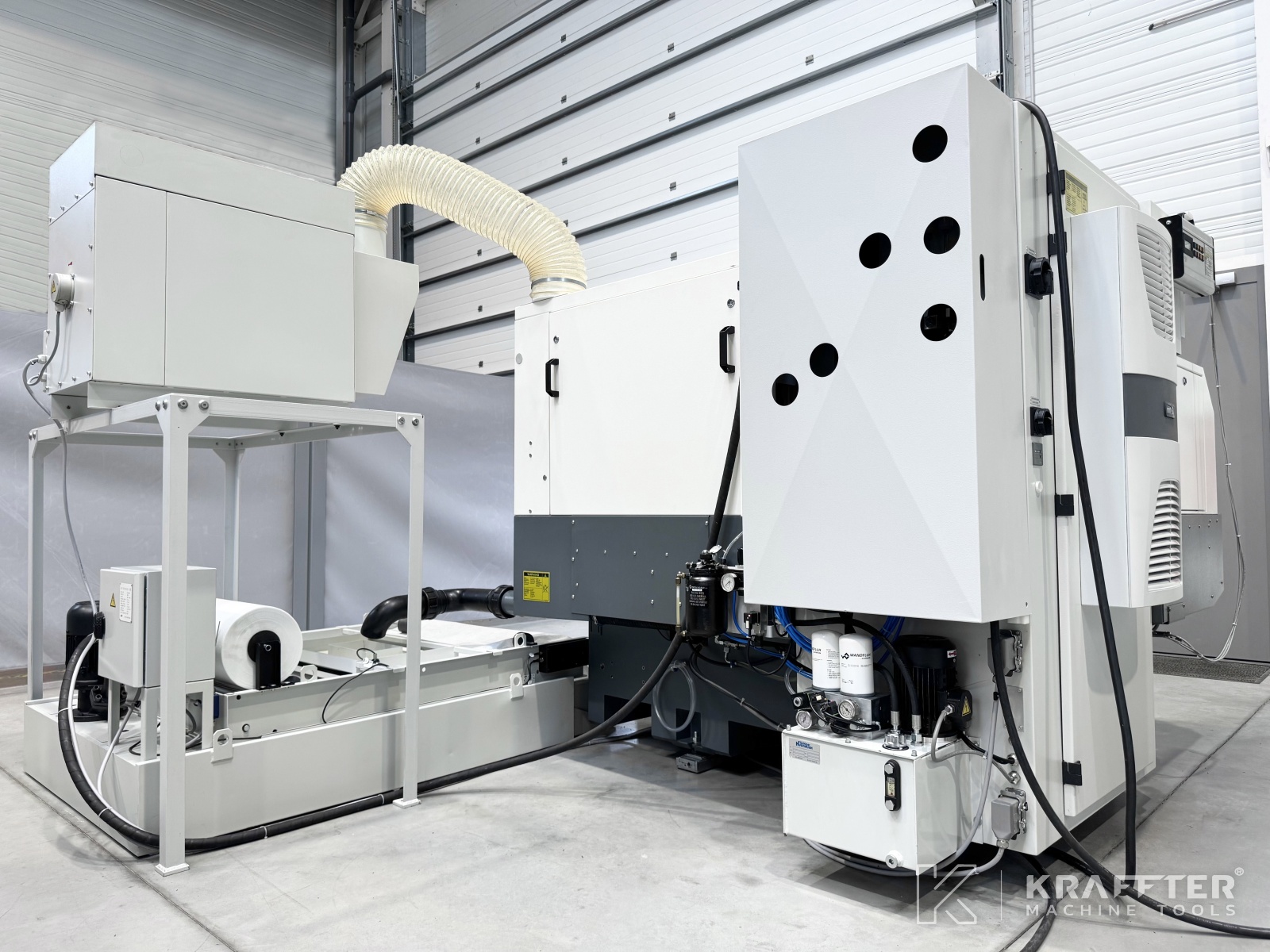

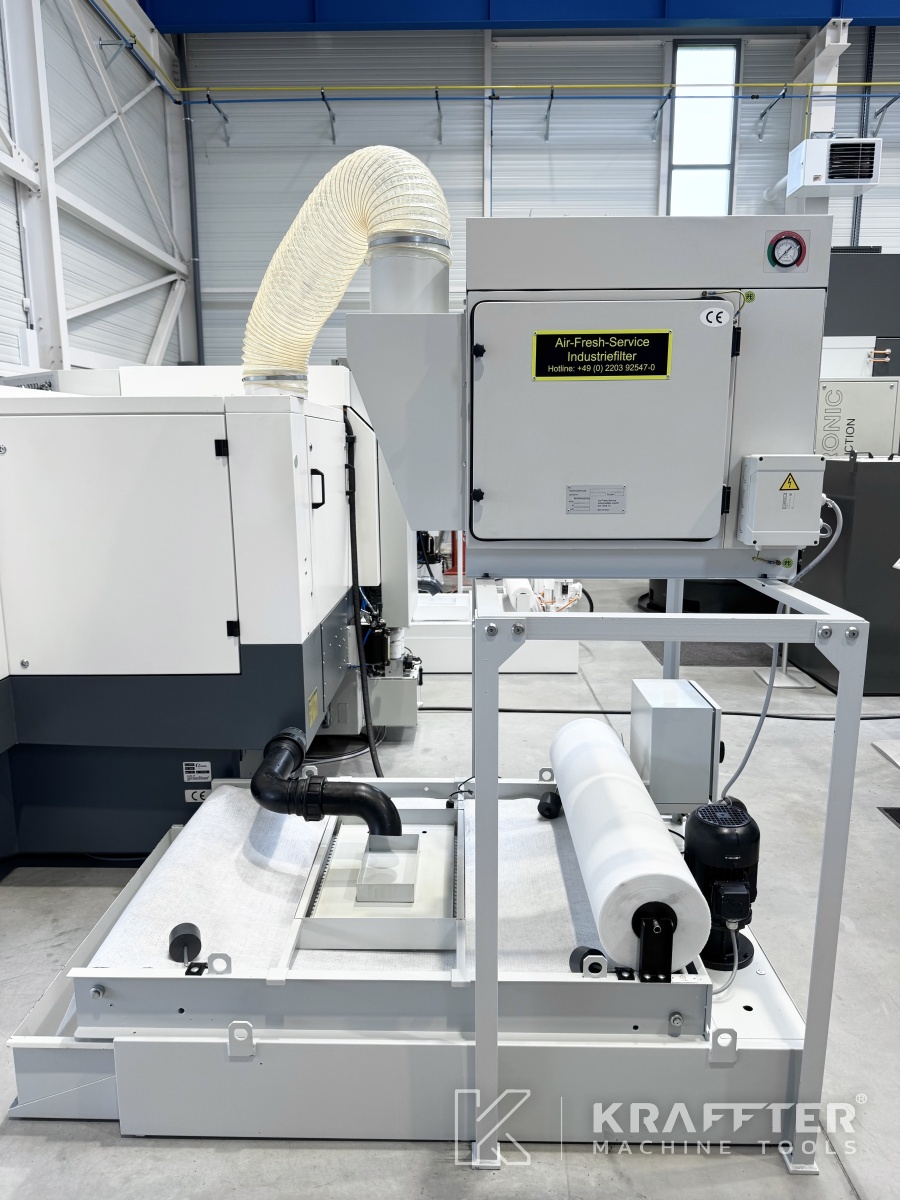

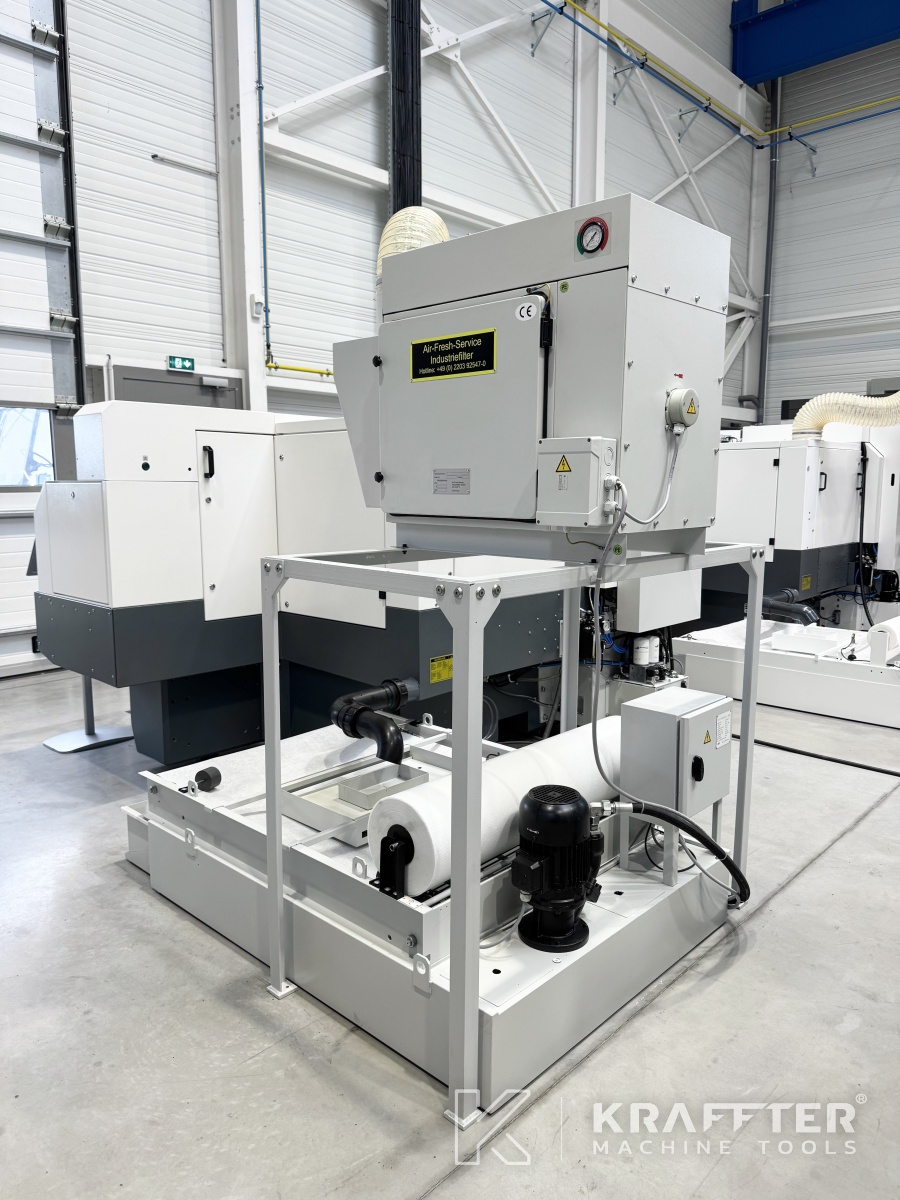

x1 paper filtration unit ARO TECHNOLOGIES type 5491.246A01
-

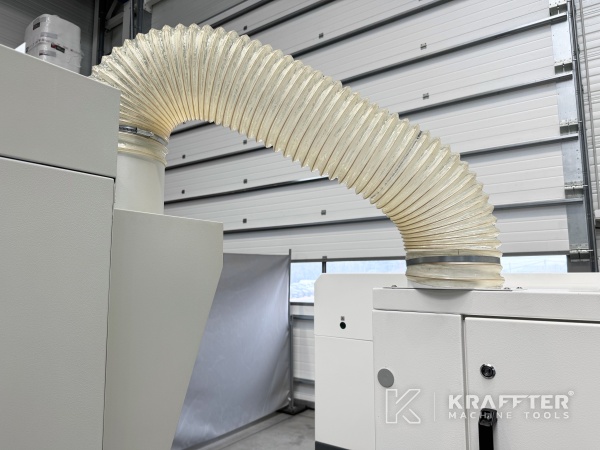

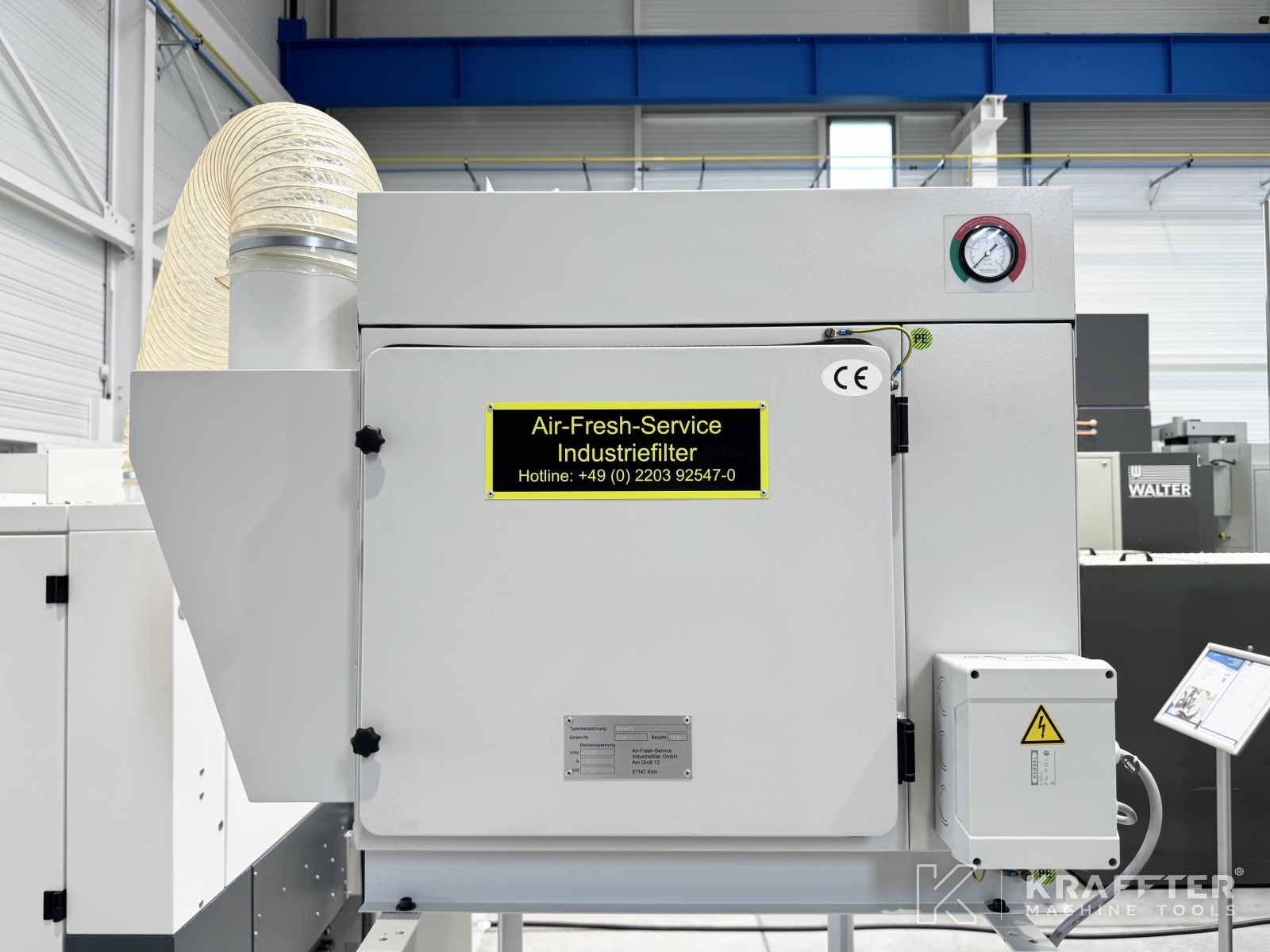

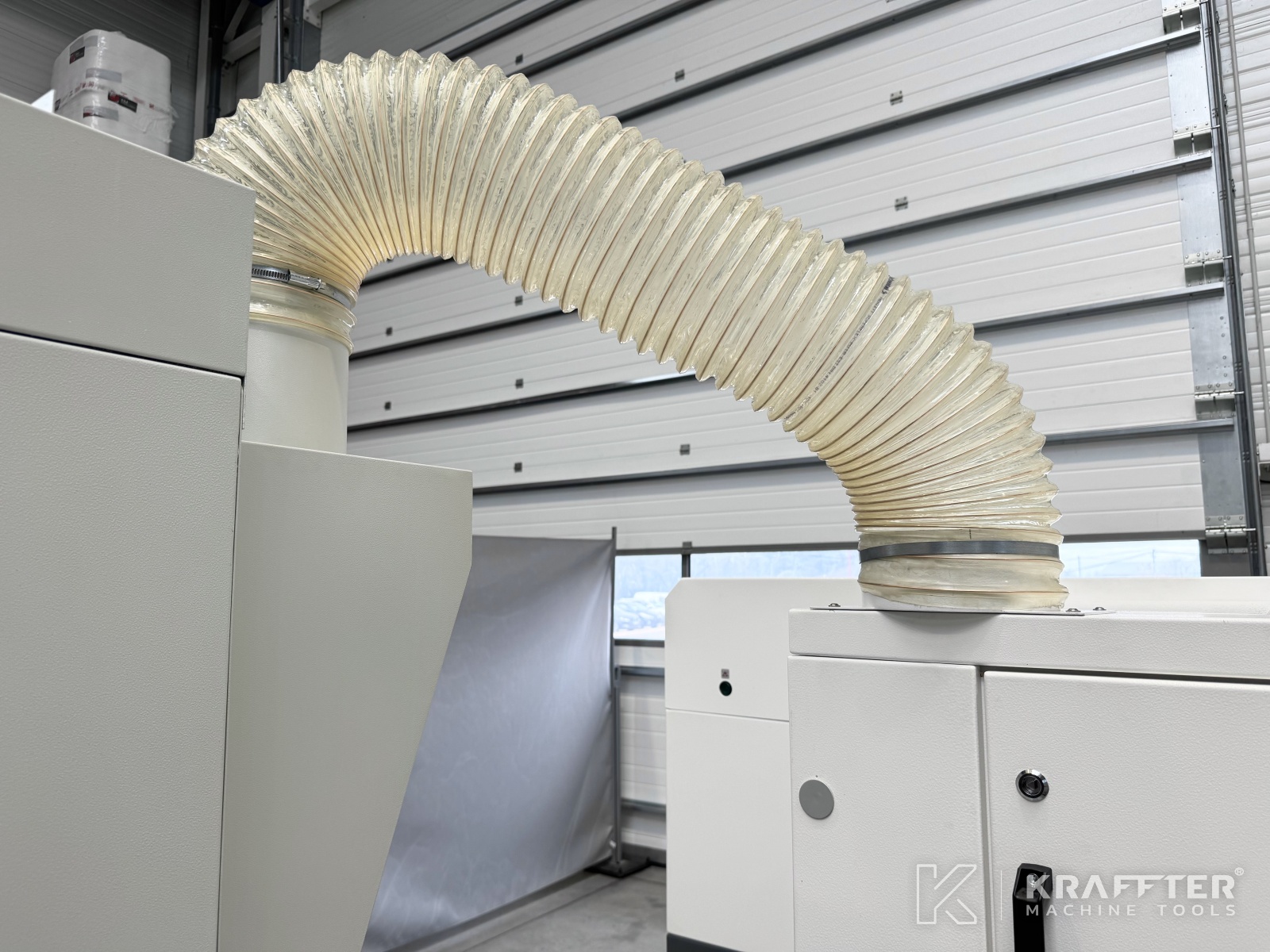

x1 mist extraction unit AIR-FRESH SERVICE type FMN-V12
-
x1 foot pedal
-

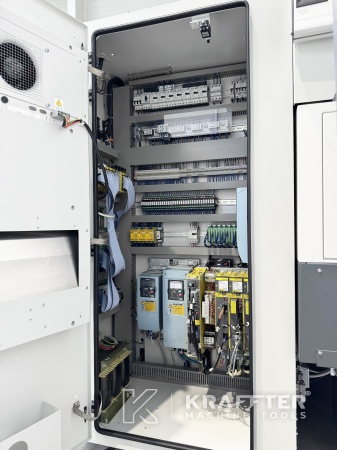

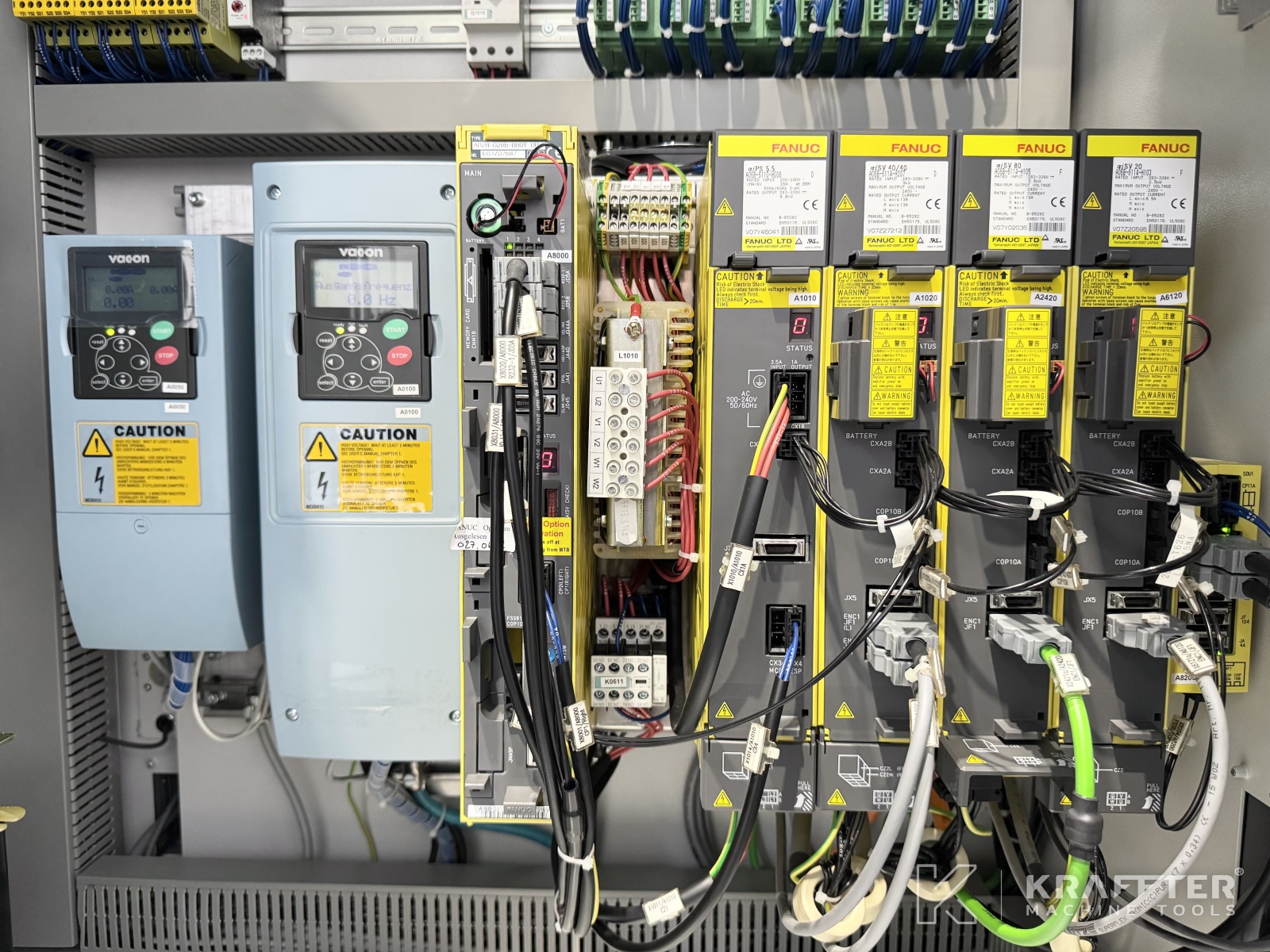

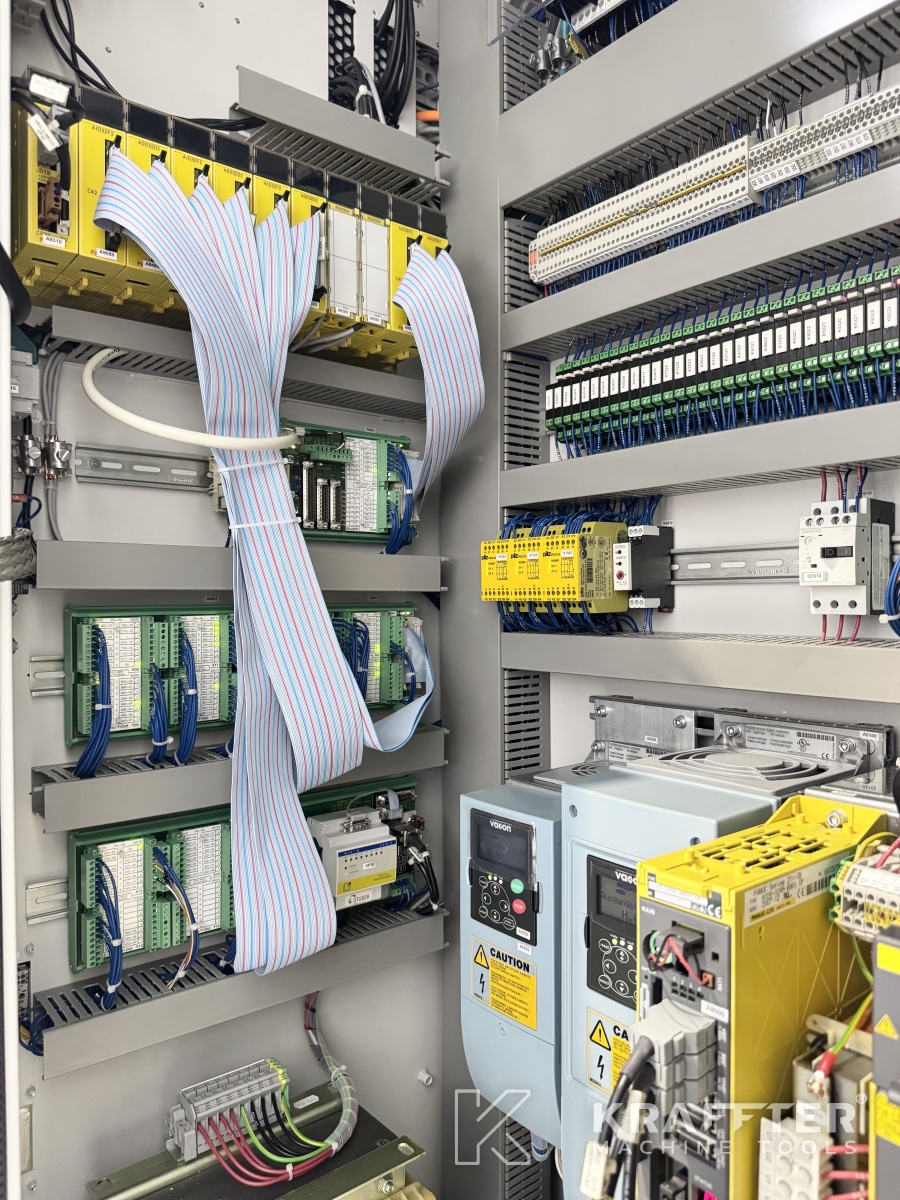

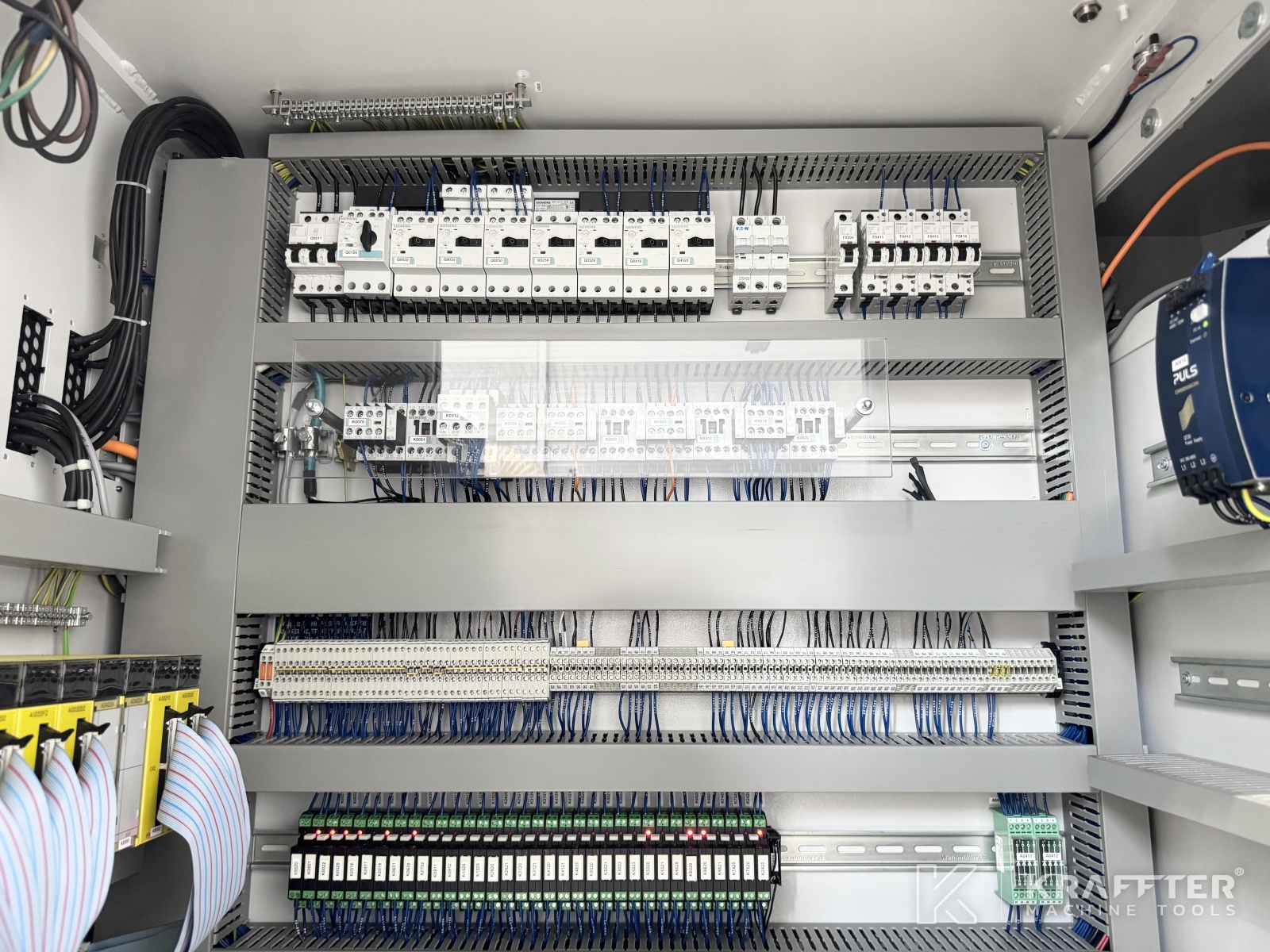

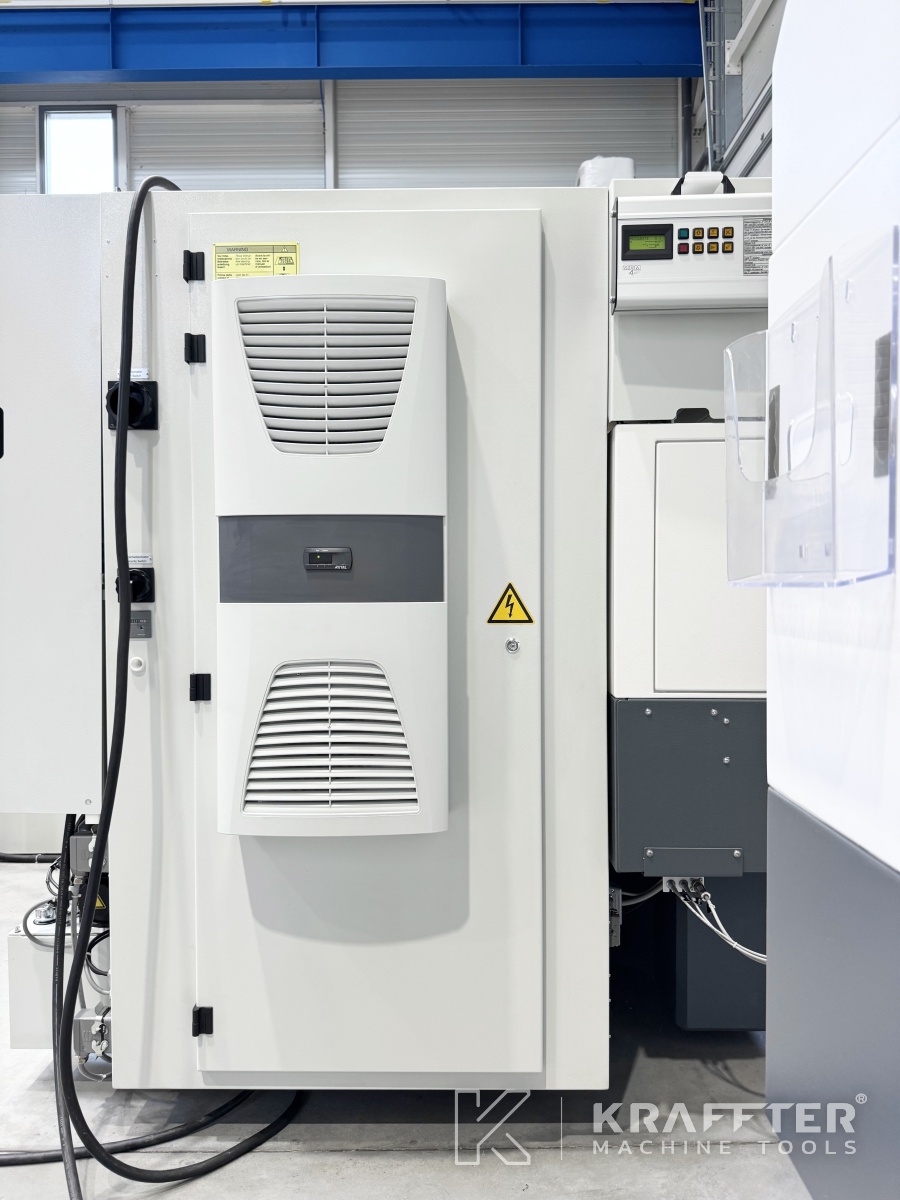

x1 electrical cabinet air conditioner
-
x4 external grinding wheel flanges
-

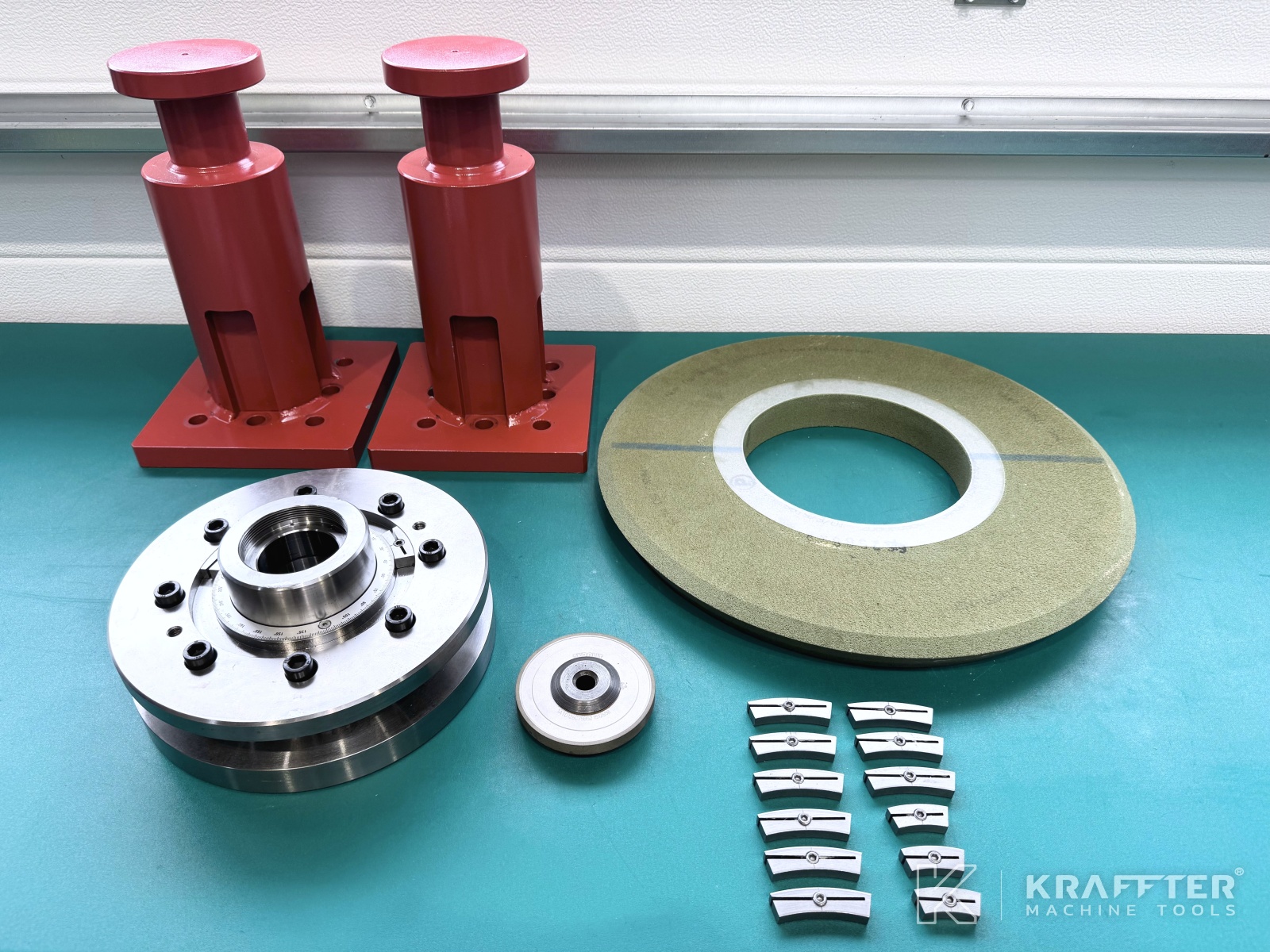

x1 set of lifting equipment
-
x1 axis bracket (for transportation of the machine)
-
x1 set of operating manuals (French, English, and German)
