Verkauft

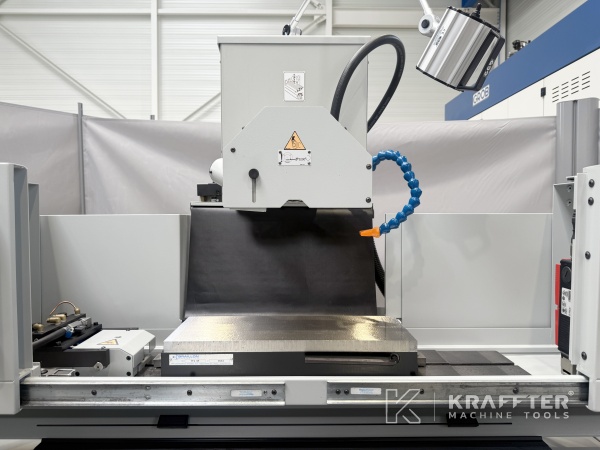

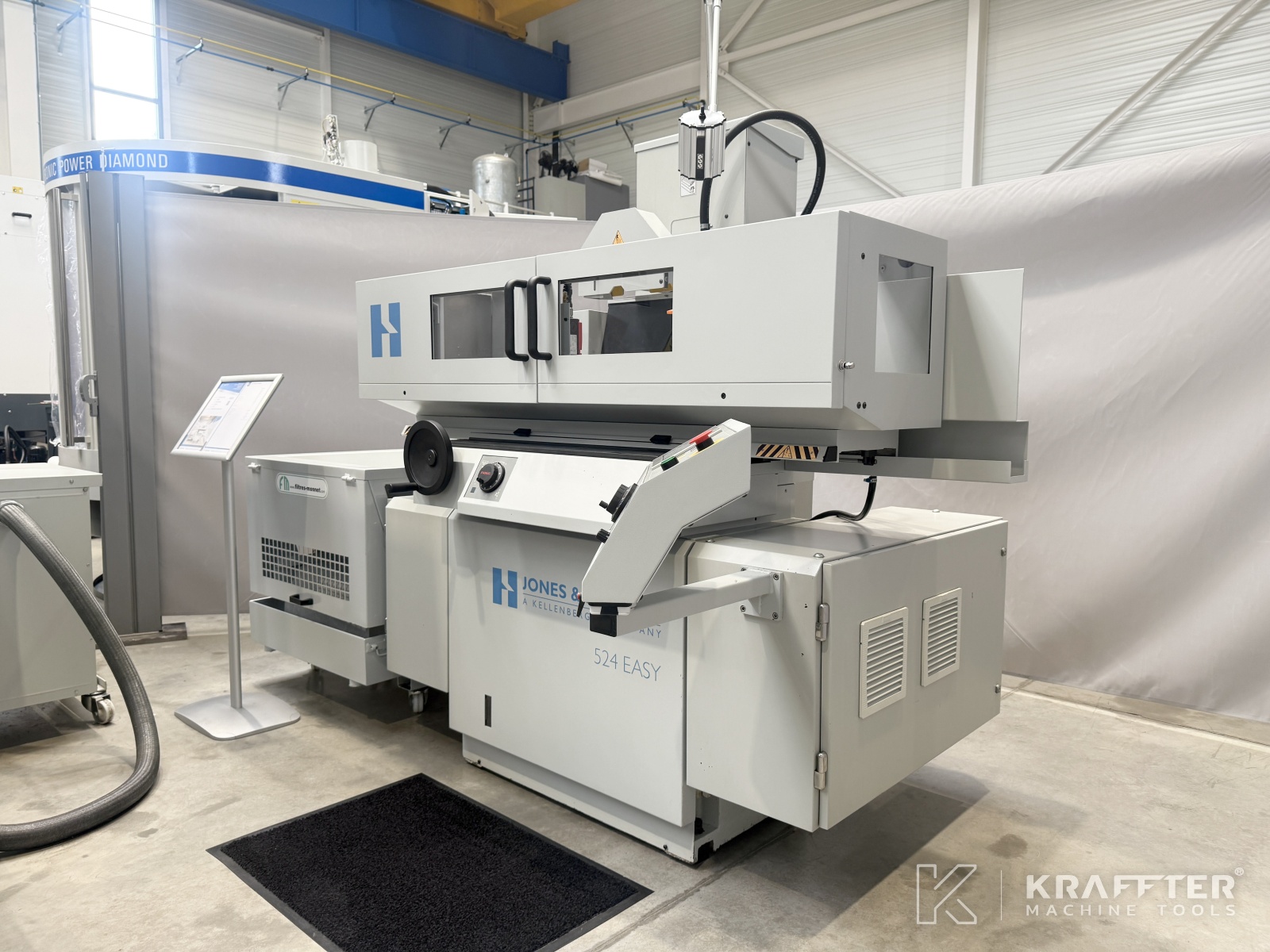

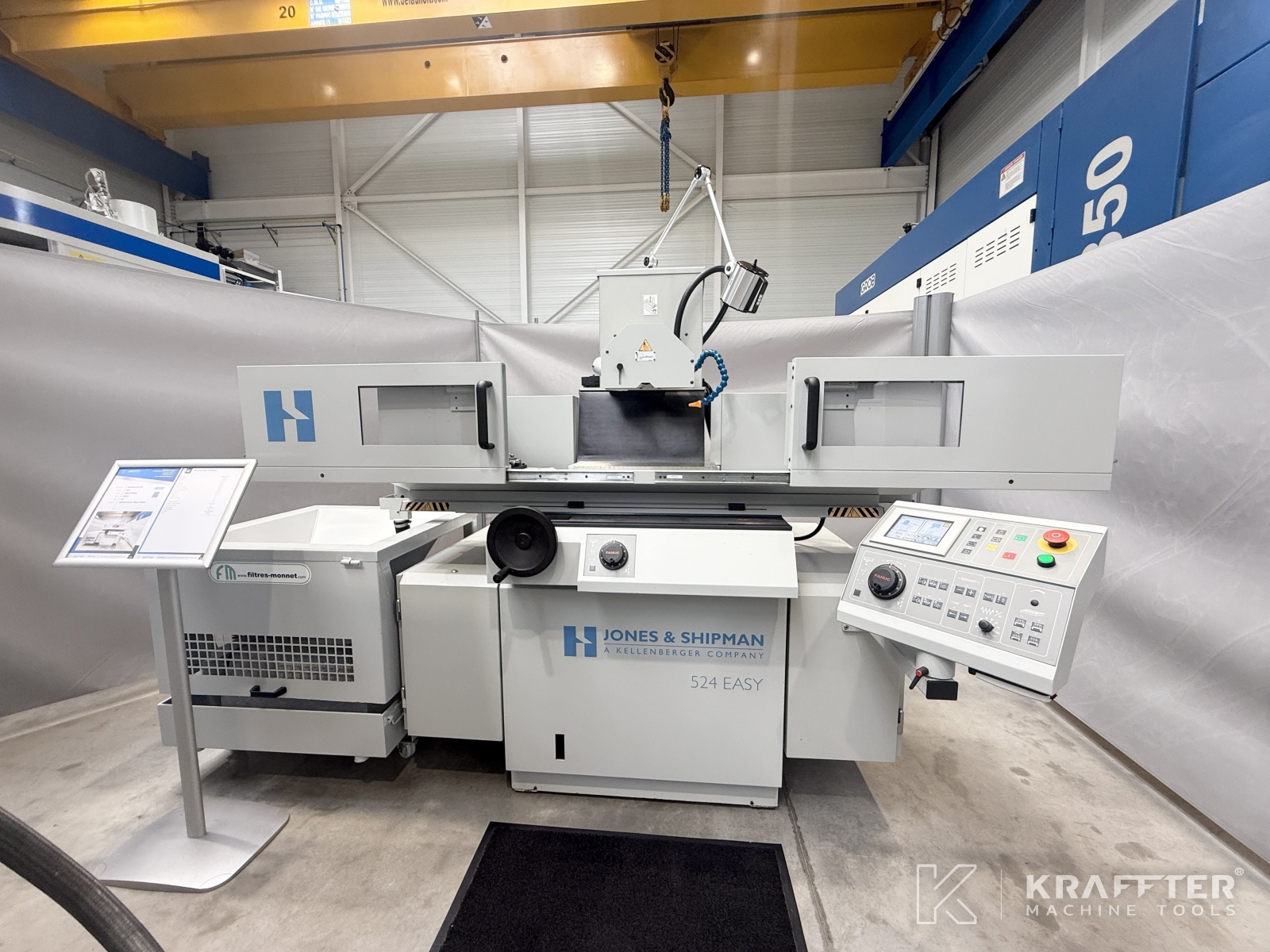

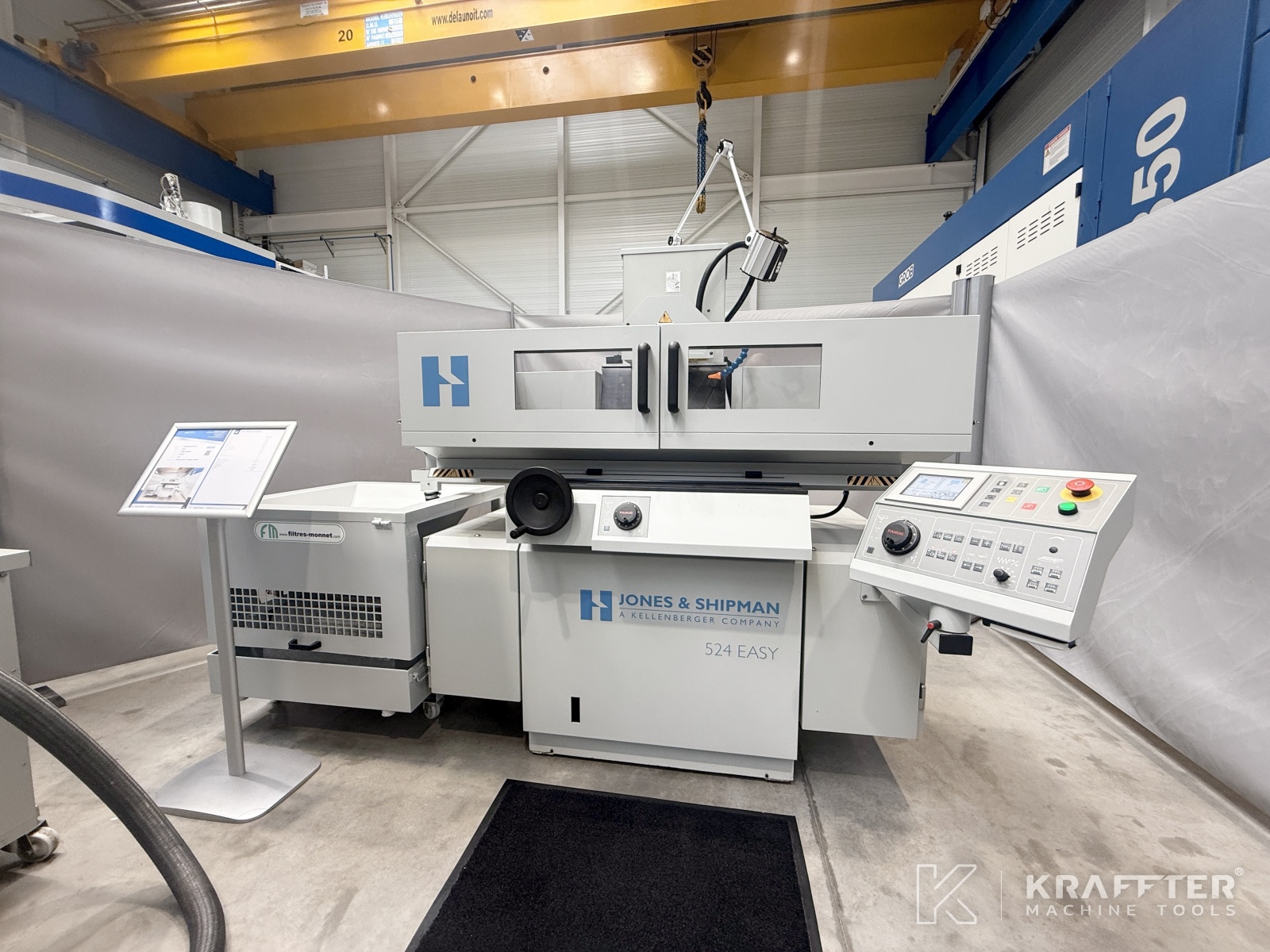

Maschinentyp: CNC-Flachschleifmaschine

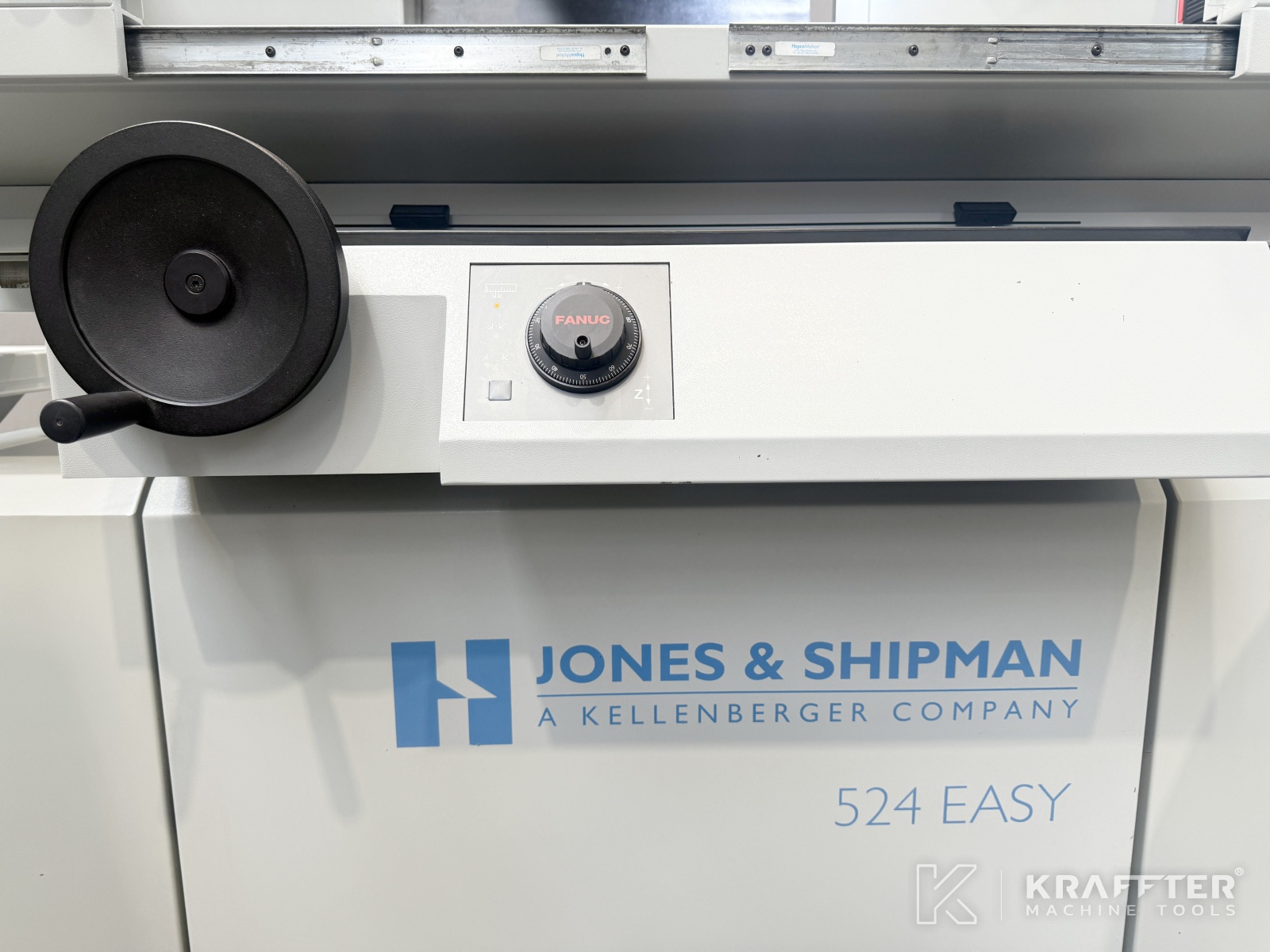

Marke : JONES & SHIPMAN
N° de stock: 90158
Modell : 524 EASY
Jahr : 2017
Standort : 73240 St-Genix-les-Villages, FRANCE
MASCHINE VERKAUFT
Interessiert an einem ähnlichen Modell?
Hinterlassen Sie uns Ihre Kontaktdaten:
Technische Daten

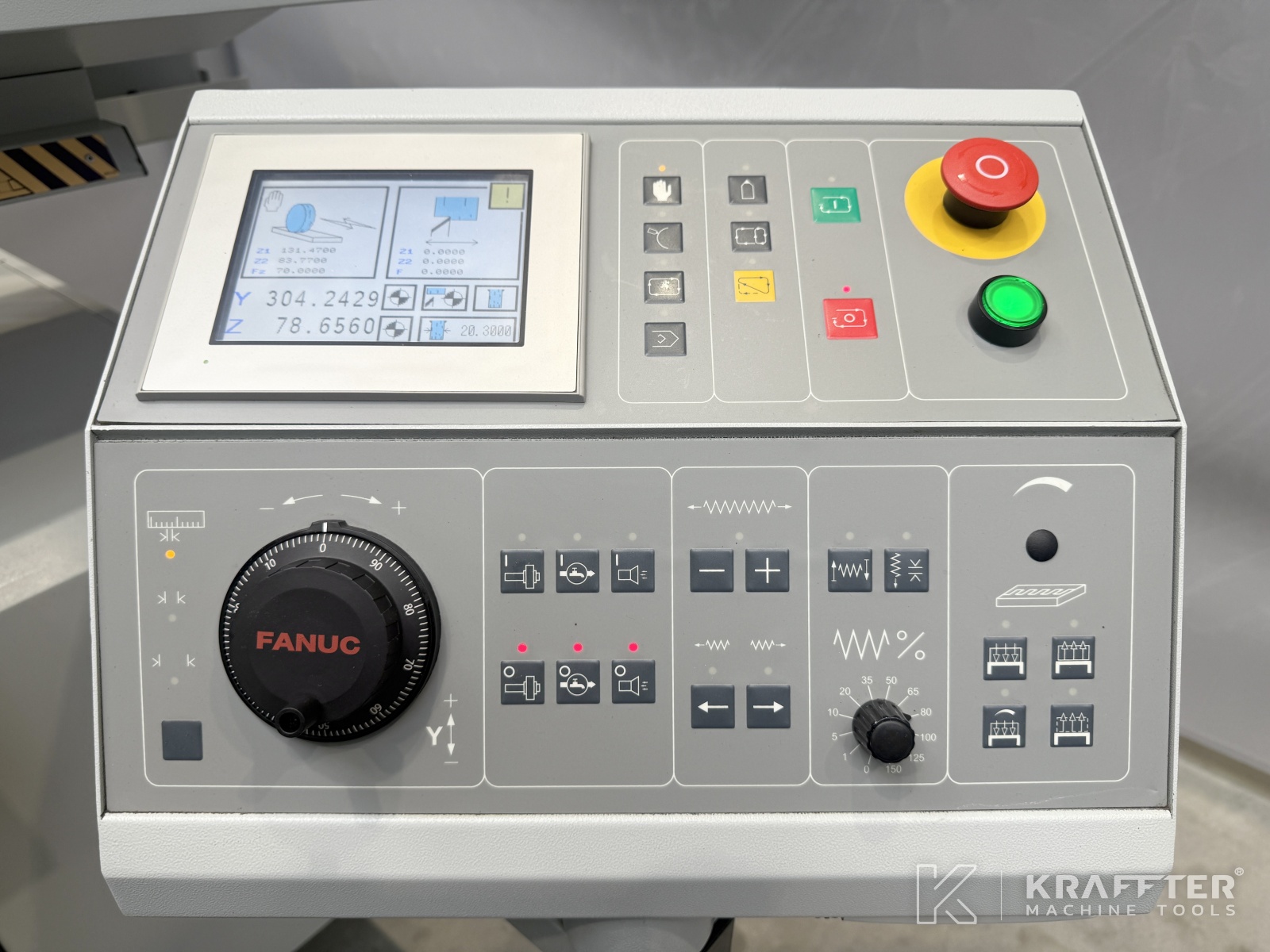

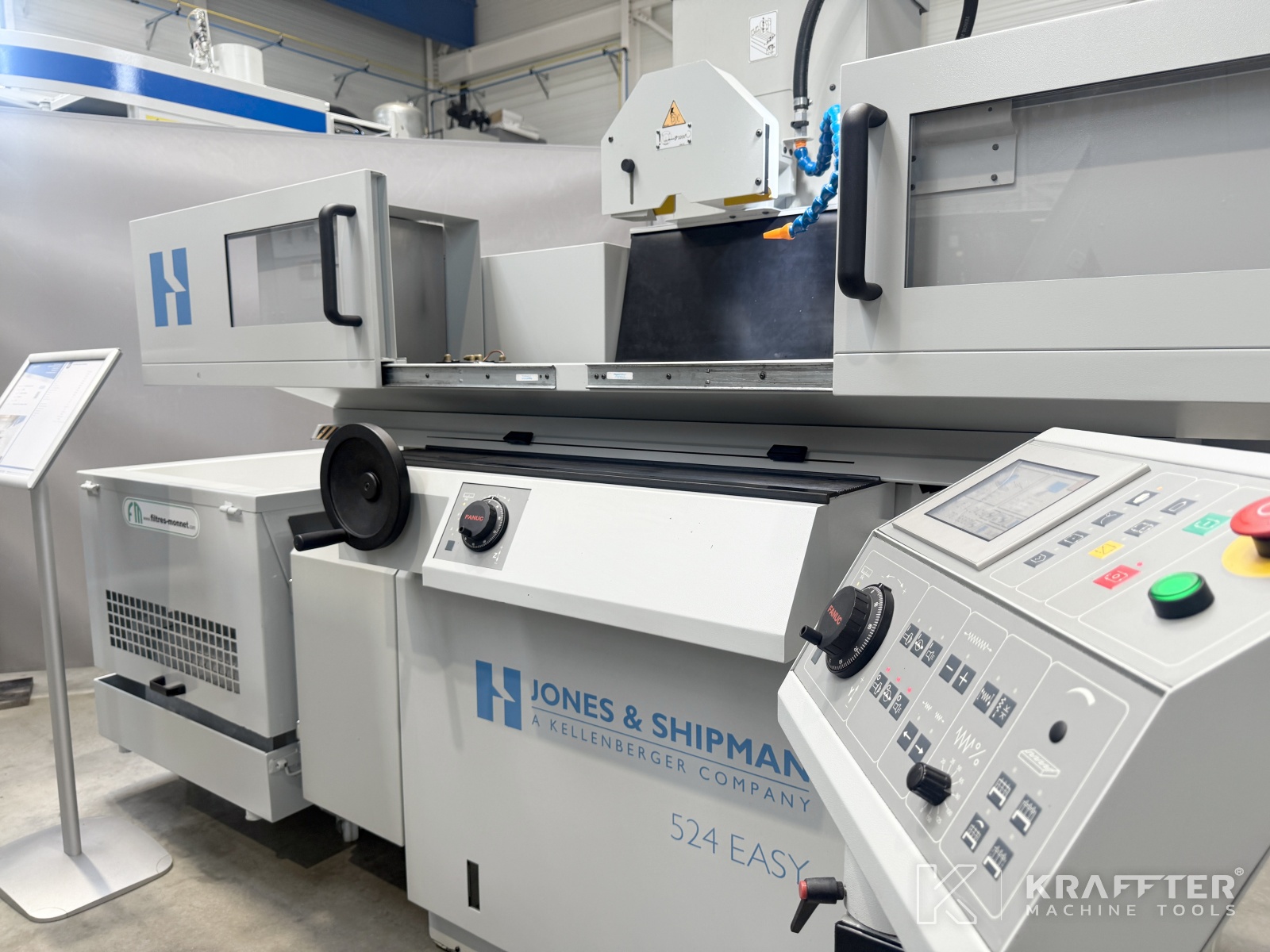

CN-Typ
GE FANUC Quick Panel
Verfahrweg X-Achse (Längsachse)
610 [mm]
Min. Geschwindigkeit Verfahrweg X-Achse
2000 [mm/min]
Max. Geschwindigkeit Verfahrweg X-Achse
25000 [mm/min]
Schnellvorschubgeschwindigkeit Y-Achse
3000 [mm/min]
Verfahrweg Z-Achse (Querachse)
192 [mm]
Min. Geschwindigkeit Verfahrweg Z-Achse
1 [mm/min]
Max. Geschwindigkeit Verfahrweg Z-Achse
3000 [mm/min]
Schnellvorschubgeschwindigkeit Z-Achse
3000 [mm/min]
Tischlänge
500 [mm]
Tischbreite
200 [mm]
Max. Abstand Spindel/Tisch
507 [mm]
Max. zulässiges Gewicht auf Tisch
160 [kg]
Drehzahl Schleifscheibenspindel
2400 [U/min]
Leistung Schleifscheibenspindel
4 [kW]
Max. Schleifscheibendurchmesser
254 [mm]
Max. Schleifscheibenbreite
32 [mm]
Schleifscheibenbohrung
76.2 [mm]

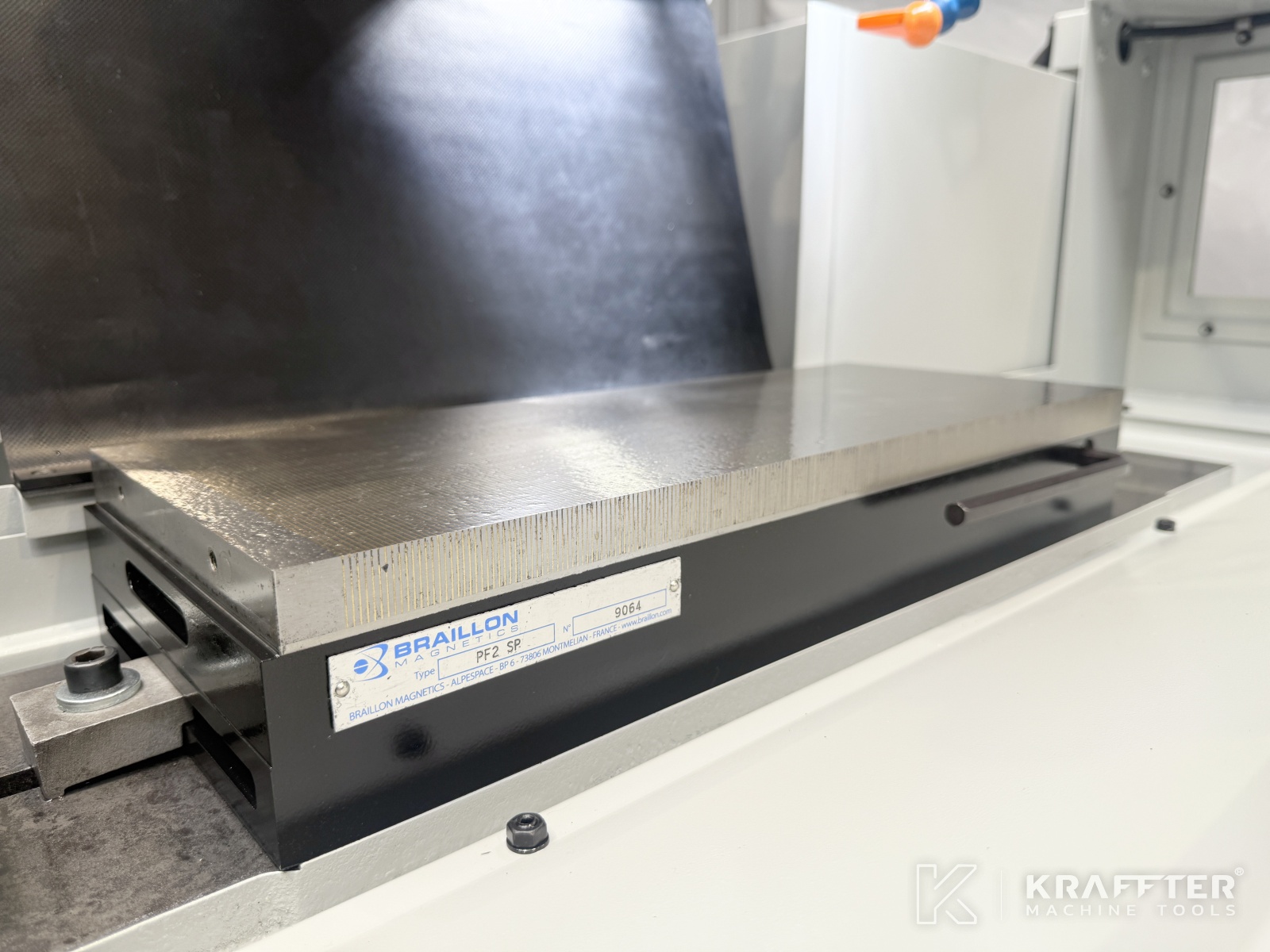

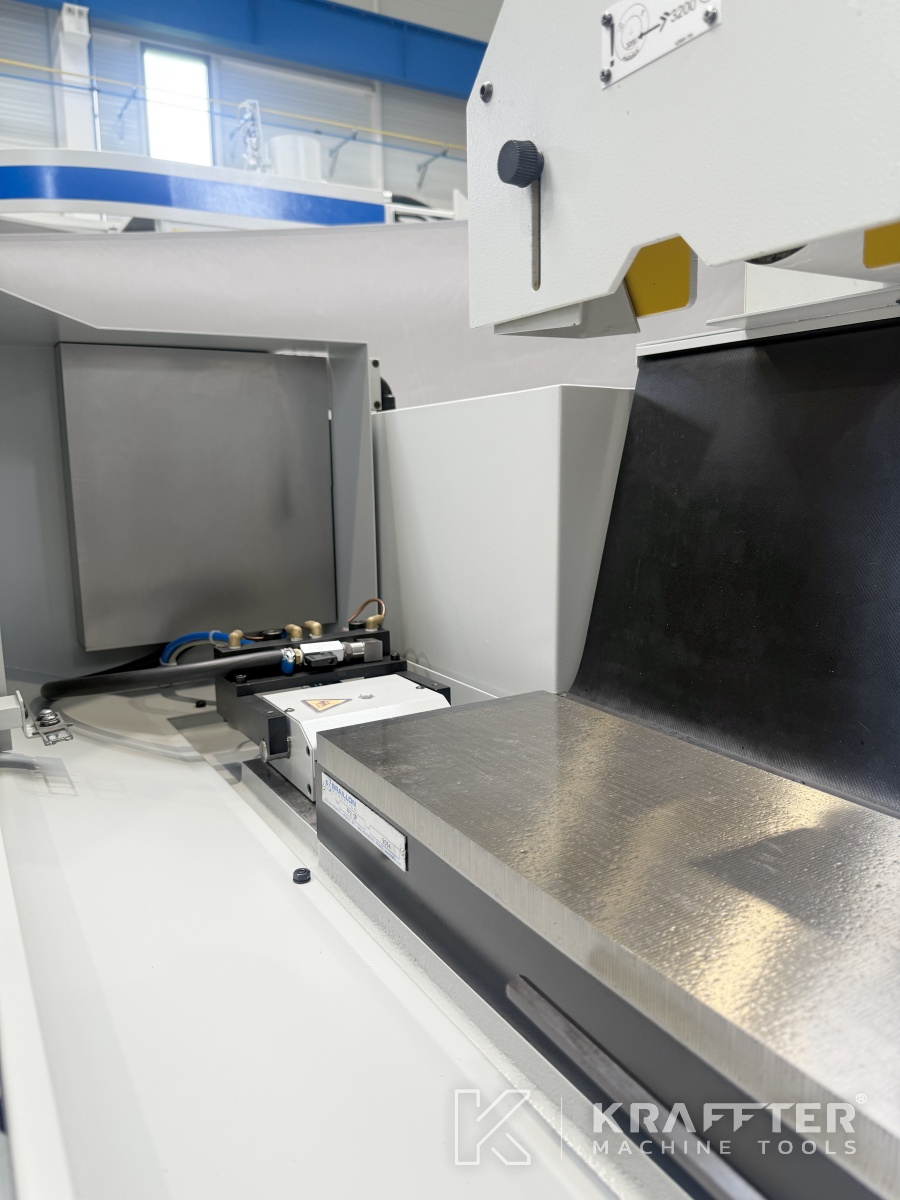

Abmessungen der Magnetplatte
500 x 200 mm
Versorgungsspannung
400 [V]
Abmessungen
1900 x 1300 x 2000
Gewicht
1370 [kg]
Zusätzliche Informationen
INCLUDED EQUIPMENT:
-

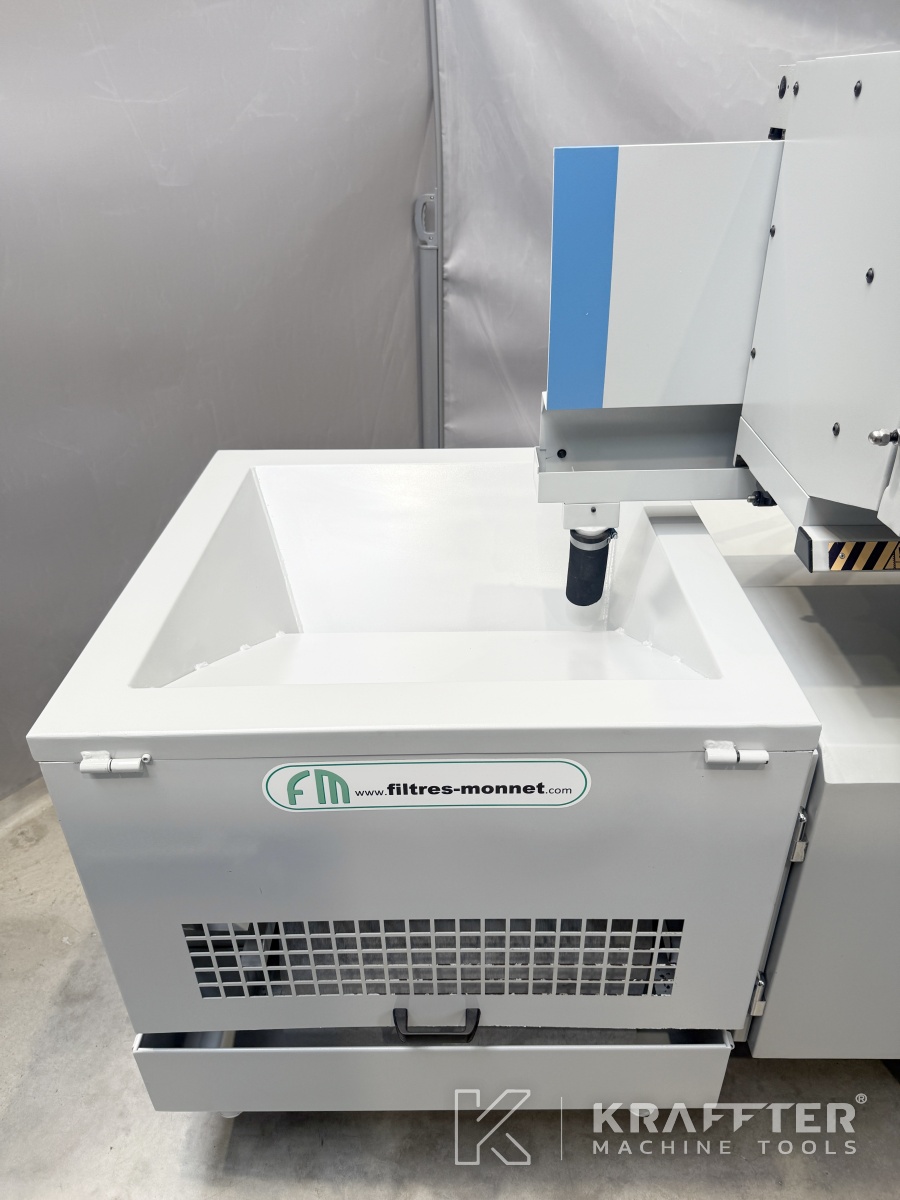

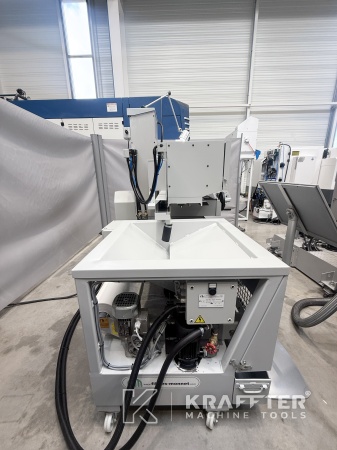

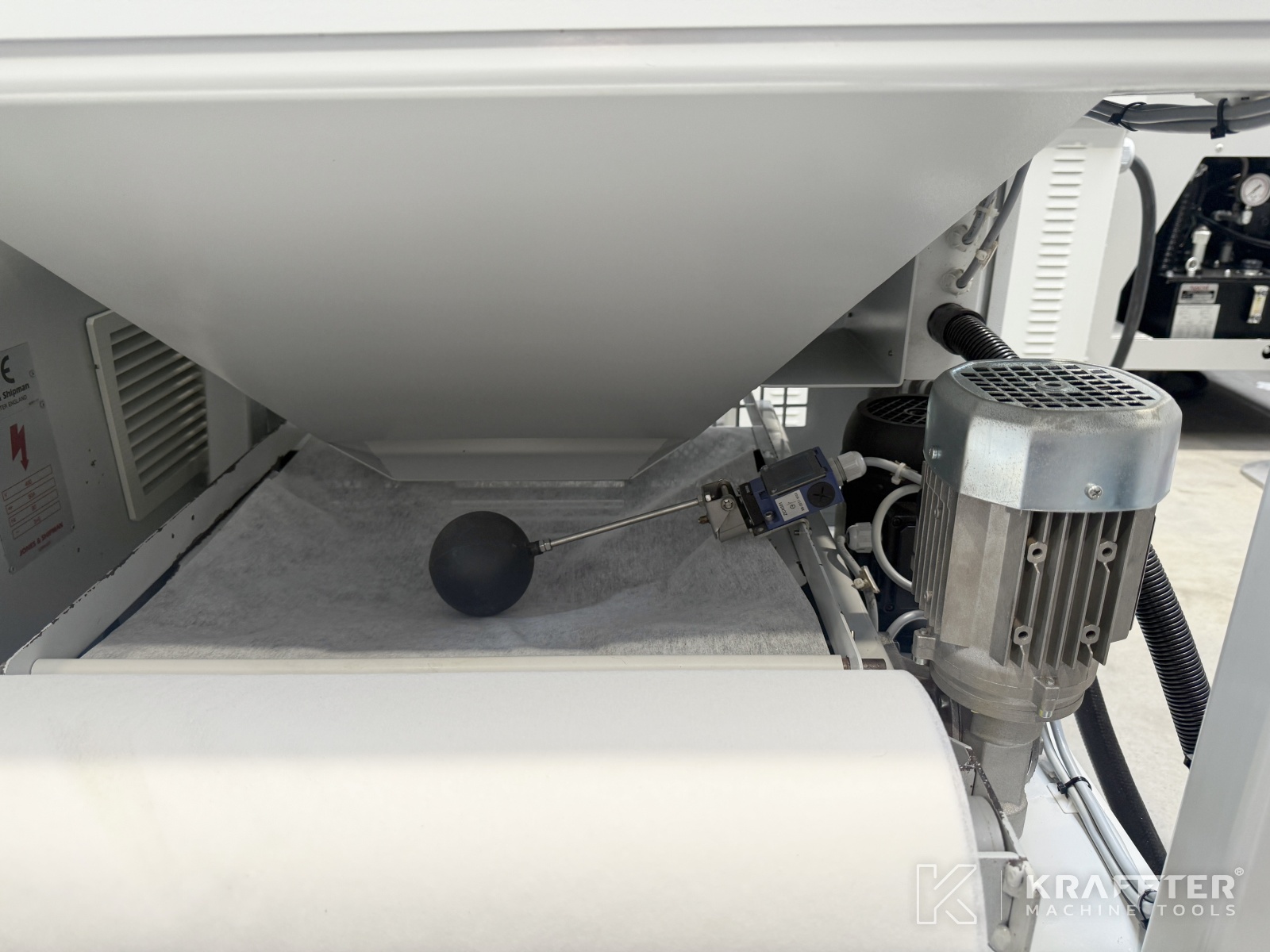

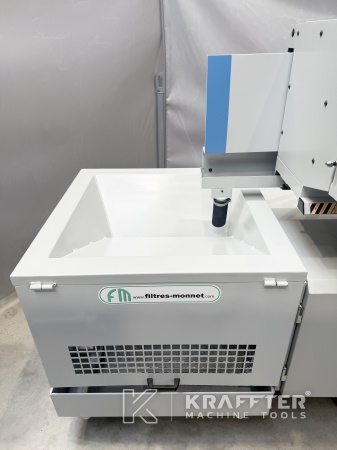

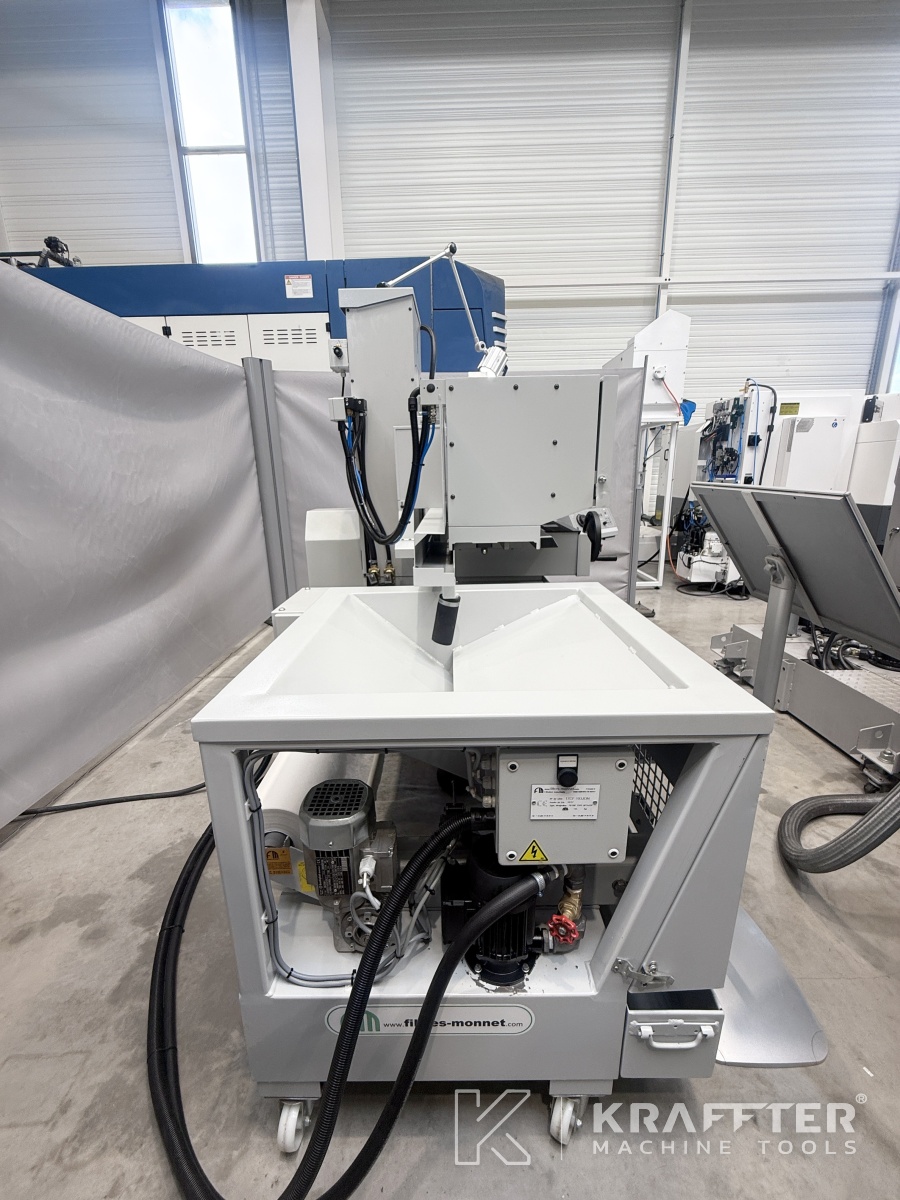

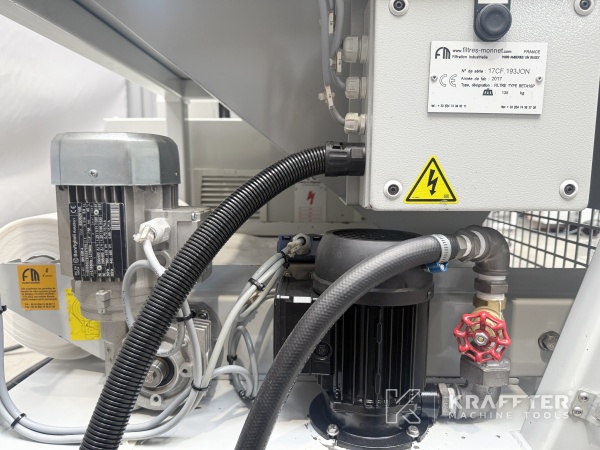

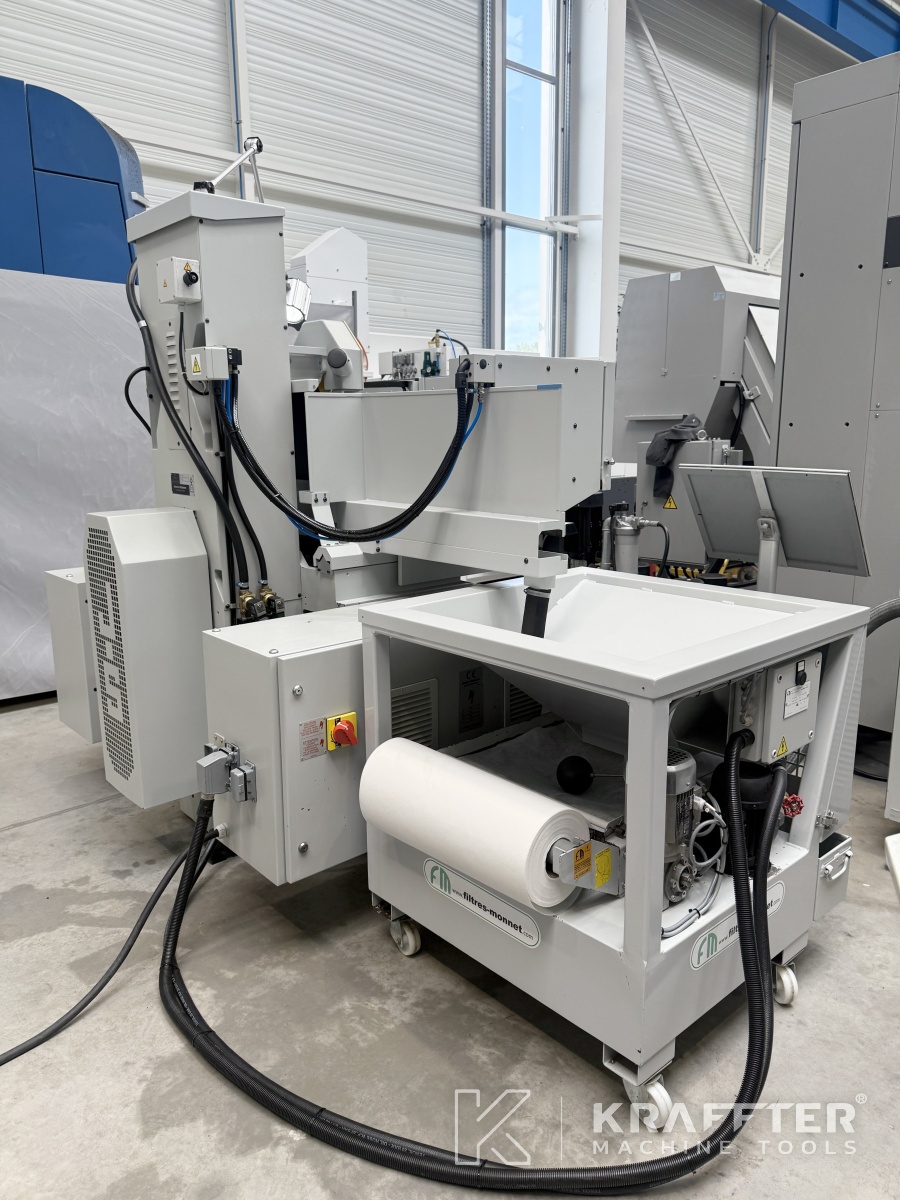

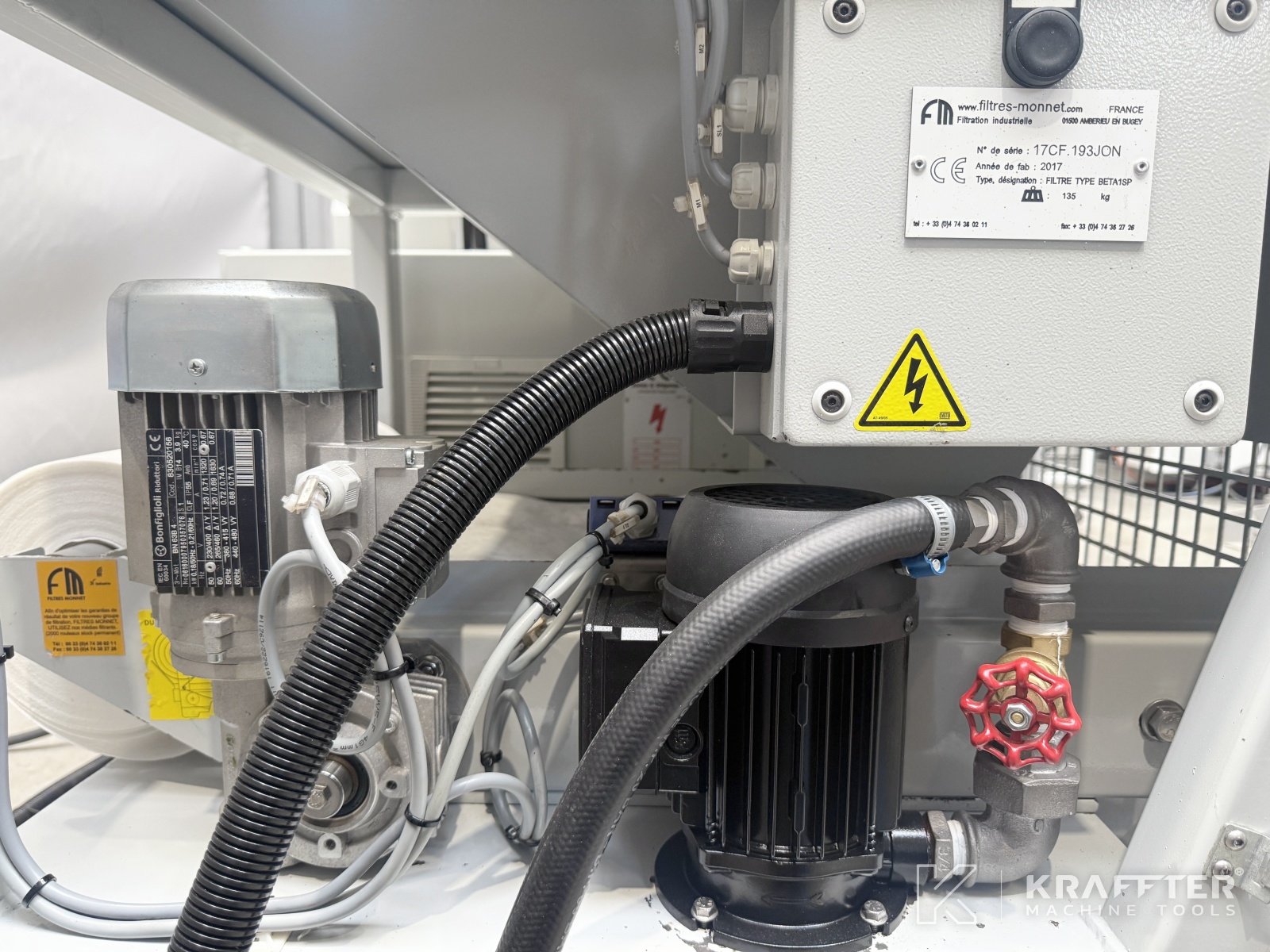

x1 FILTRES MONNET paper filtration unit, type BETA1SP
-
x1 set of HEIDENHAIN linear glass scales on Z and Y axes
-

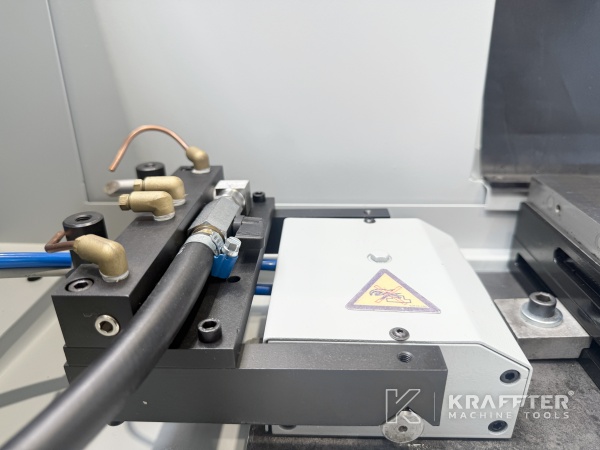

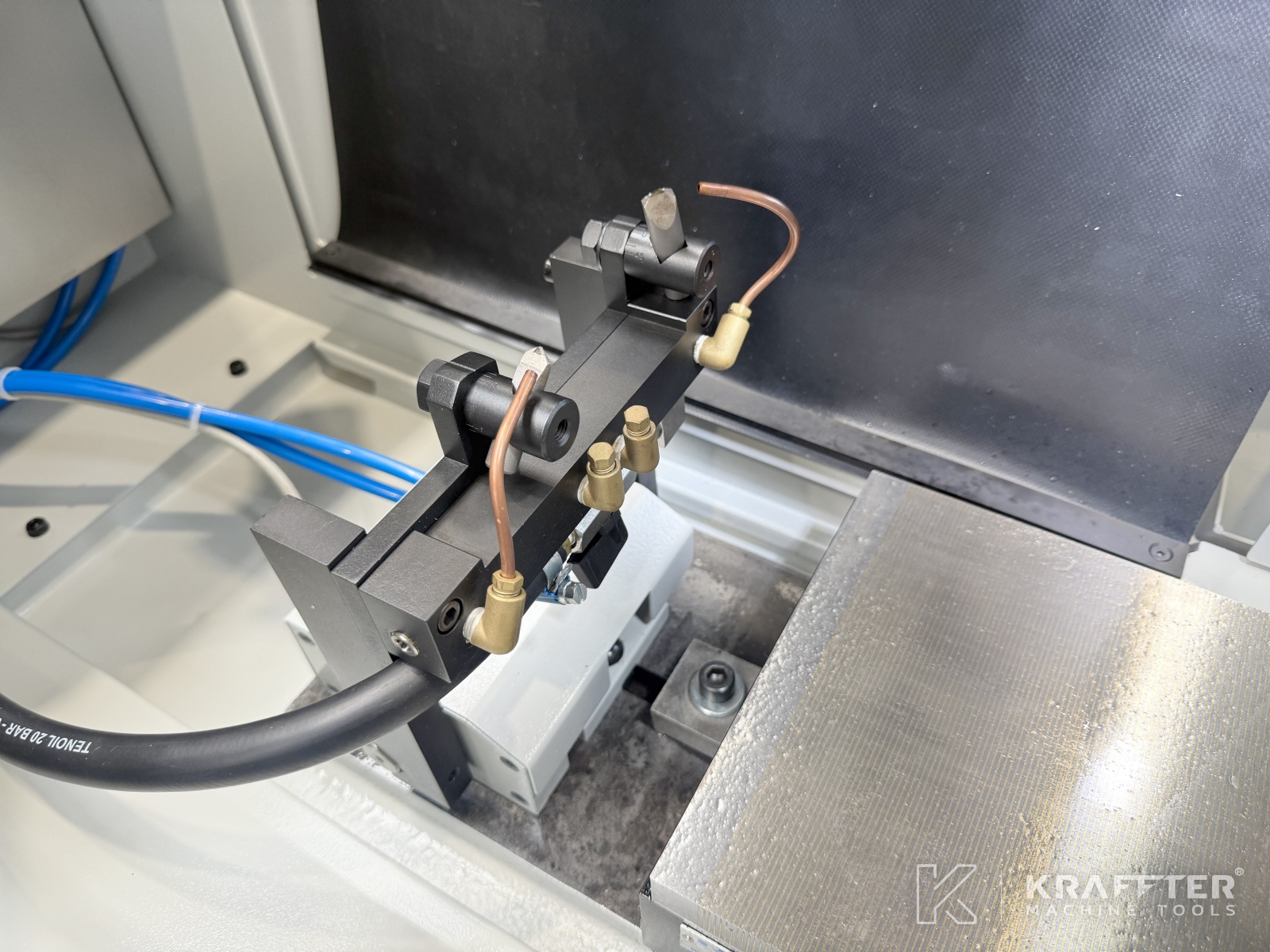

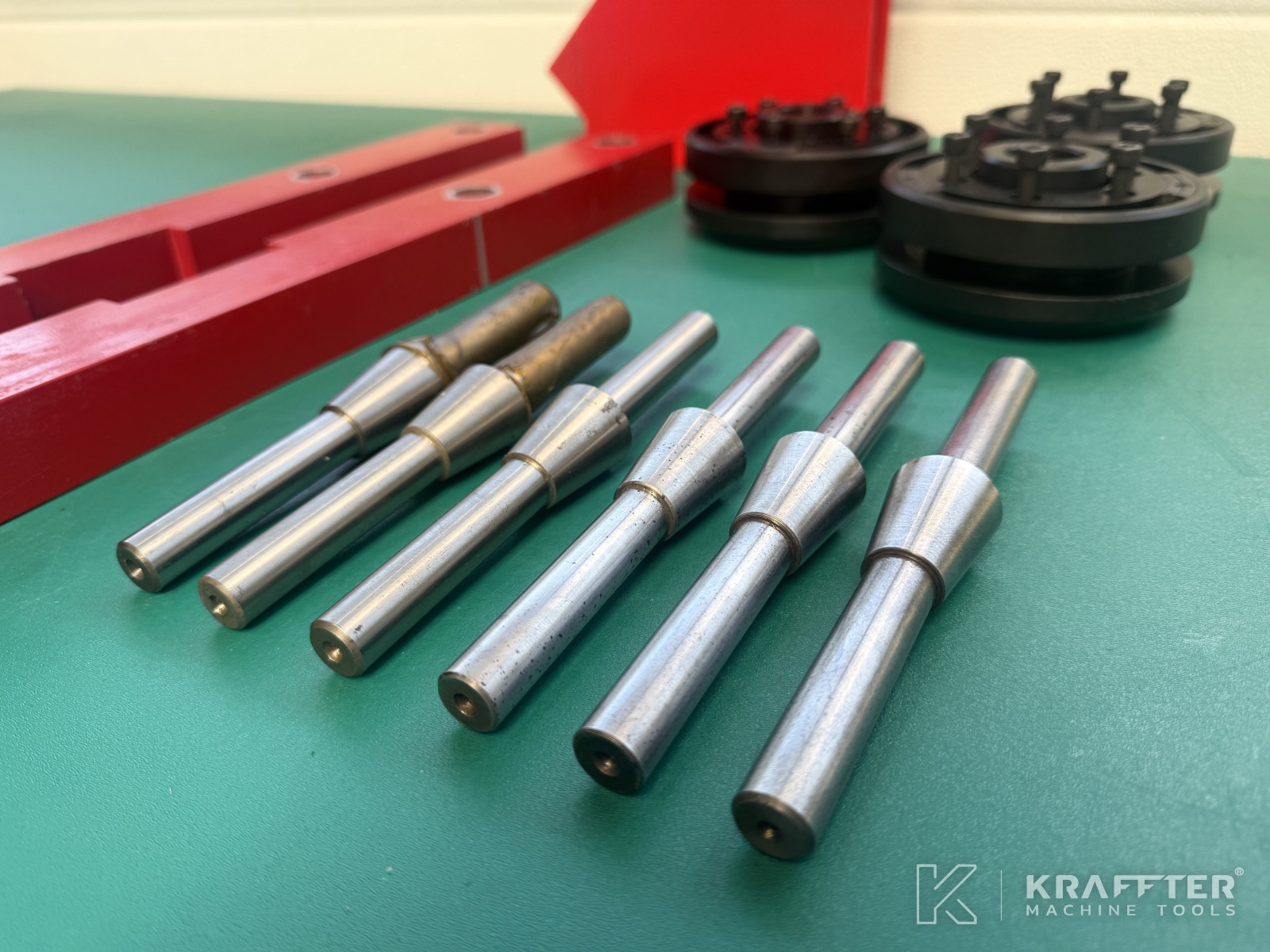

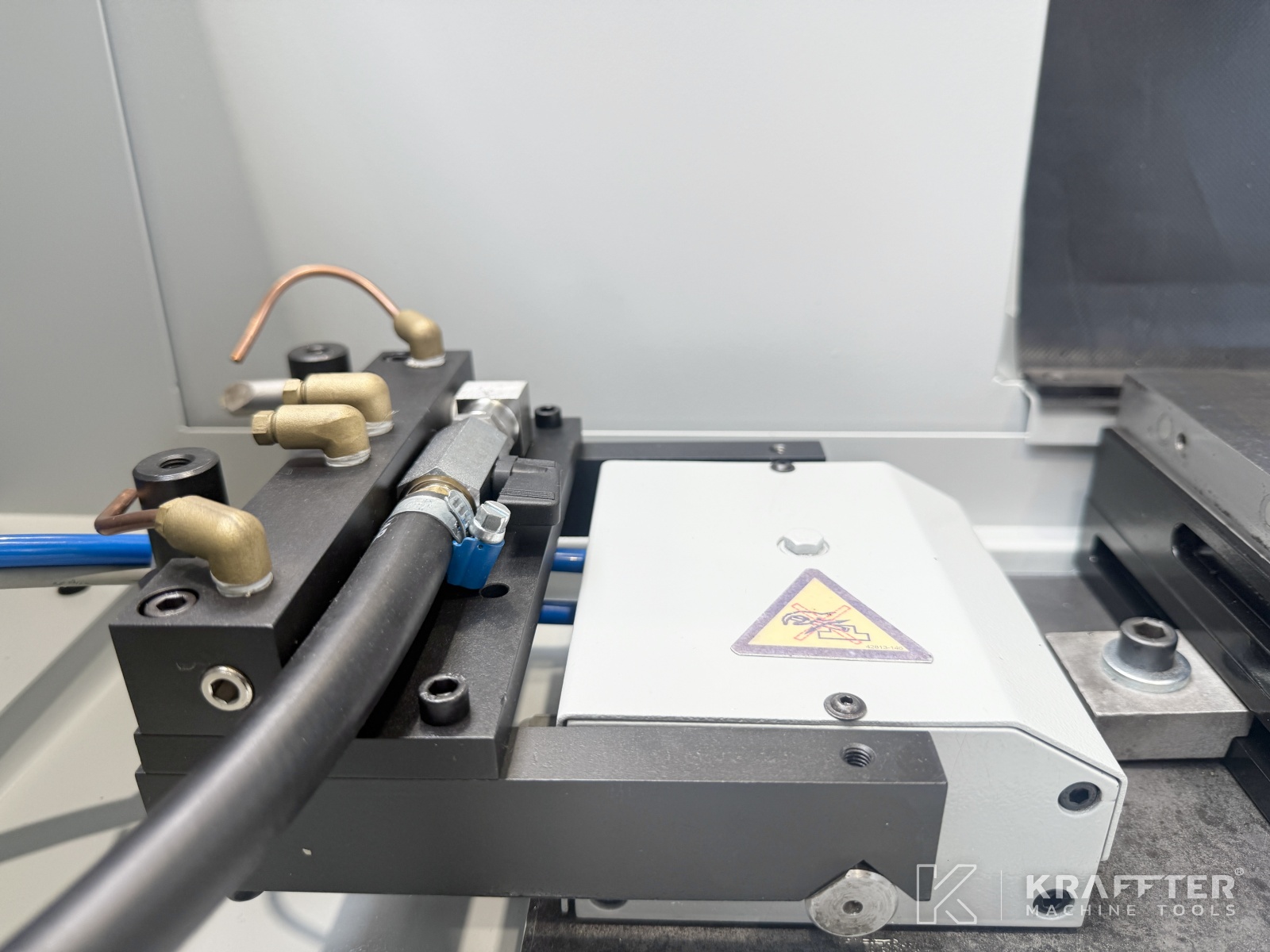

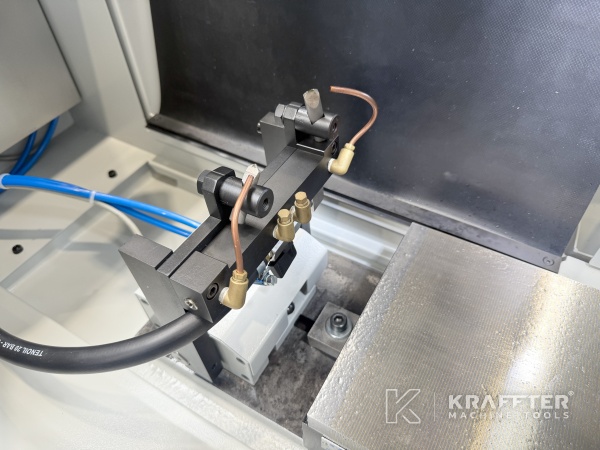

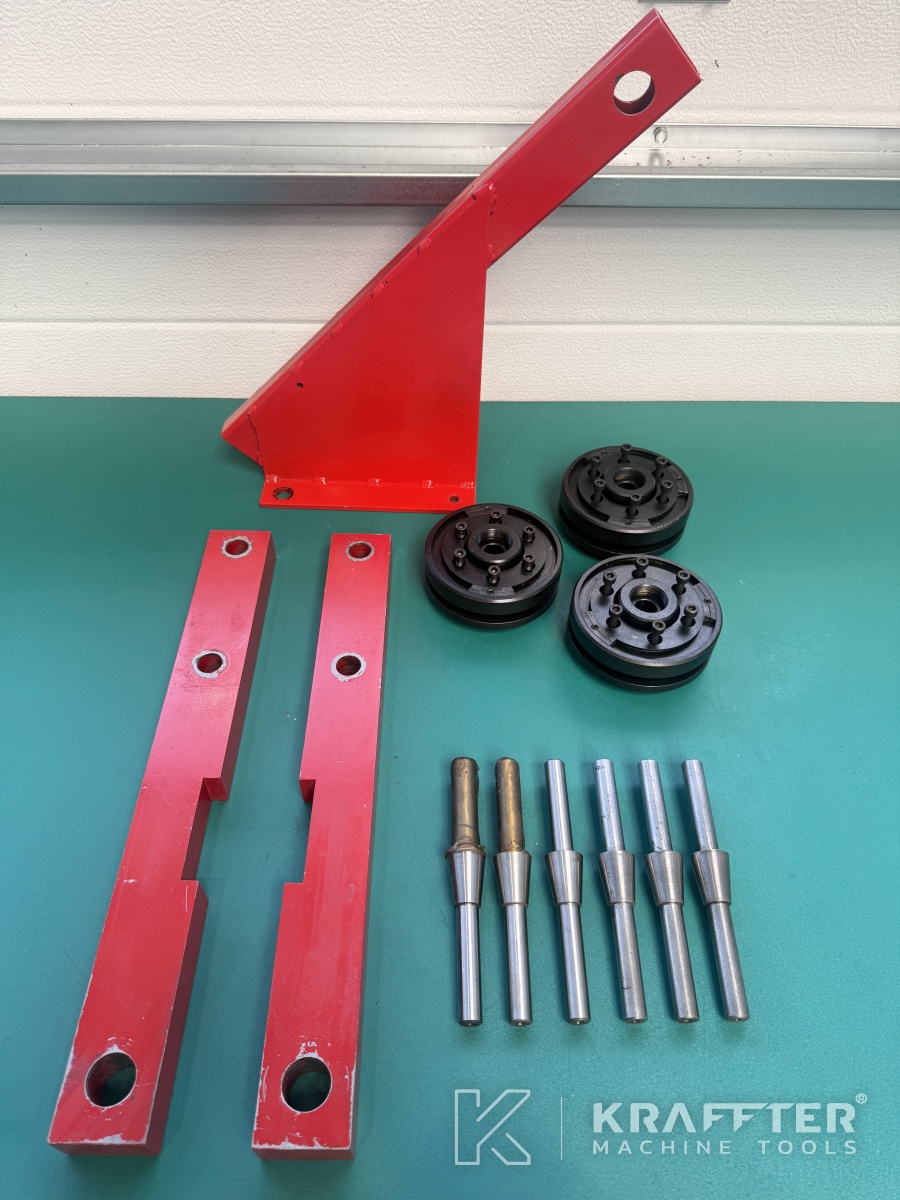

x1 automatic diamond dresser holder – 3 diamond positions
-

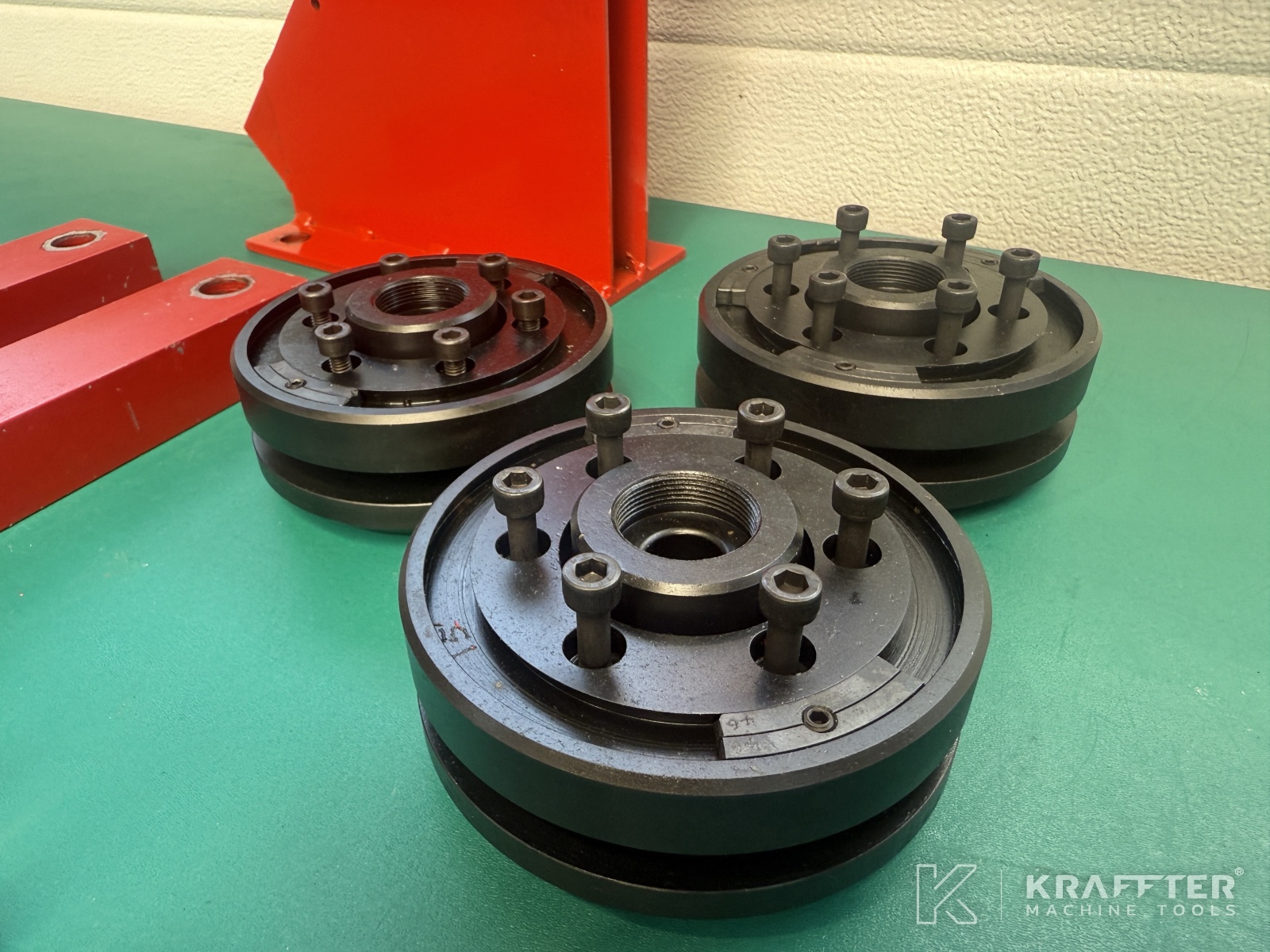

x3 wheel flanges
-
x1 LED lamp
-
x1 USB data transfer port
-
x1 set of clamping brackets for machine transport
-

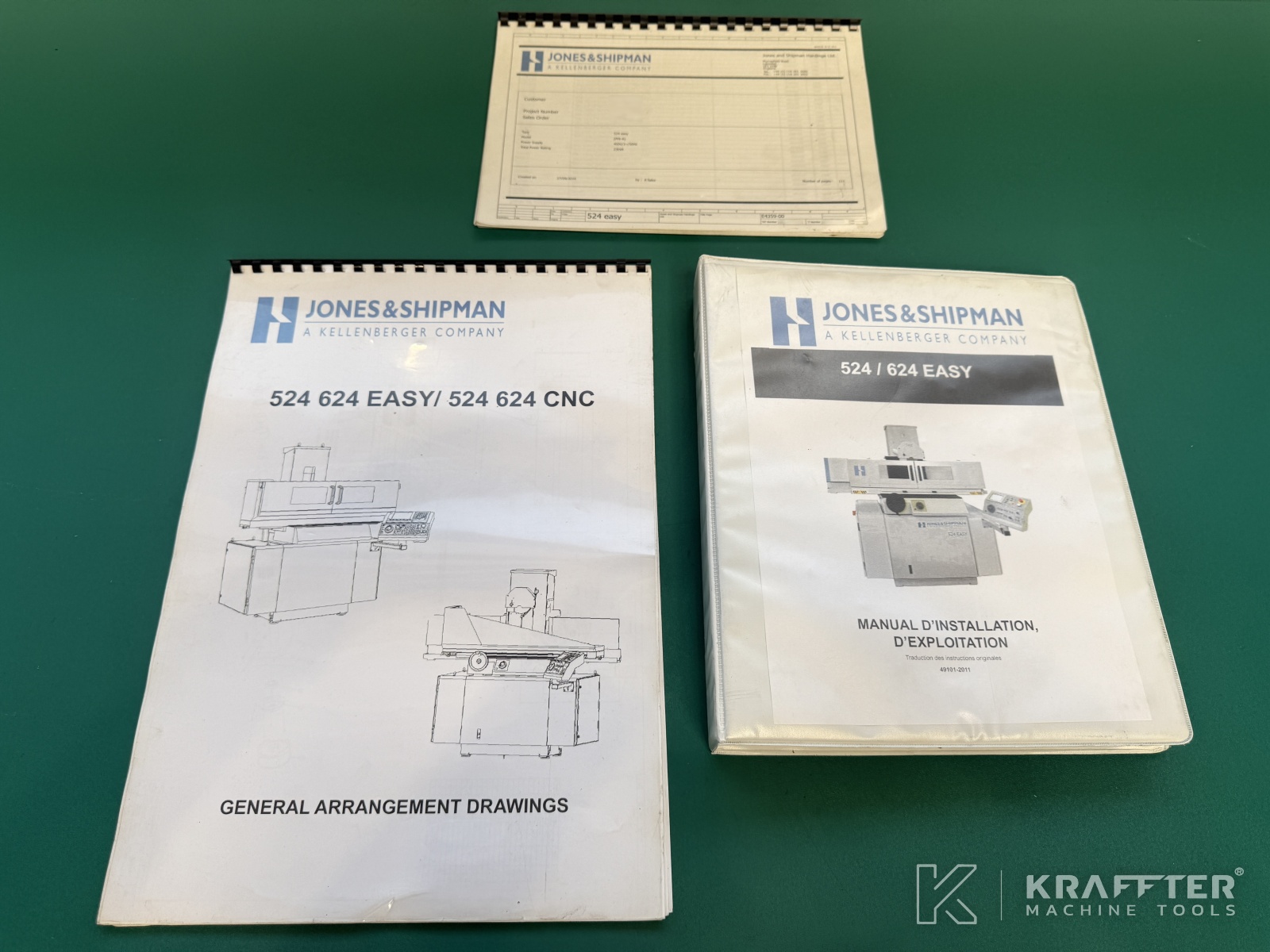

x1 installation and operation manual
-
x1 general arrangement drawings
