Verkauft

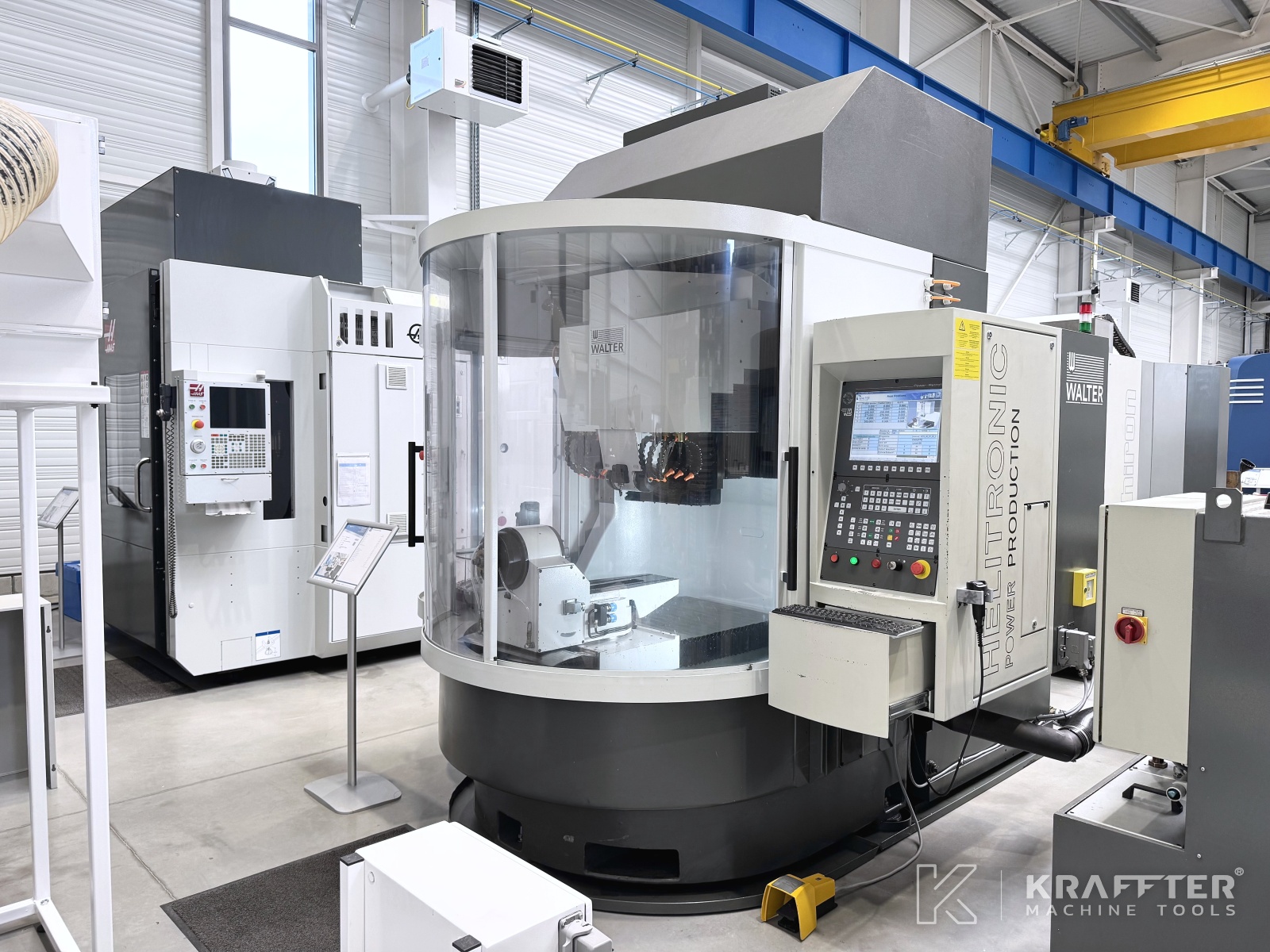

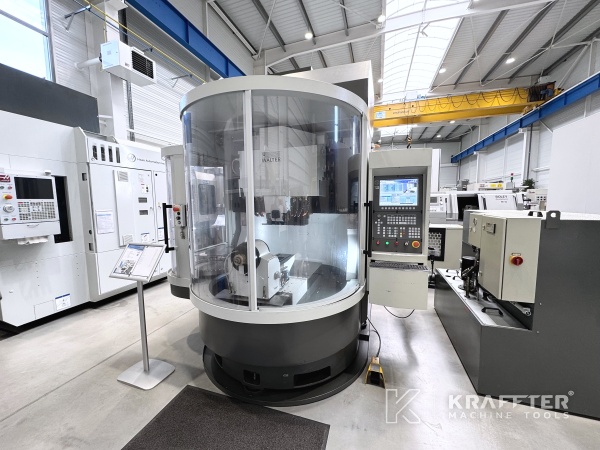

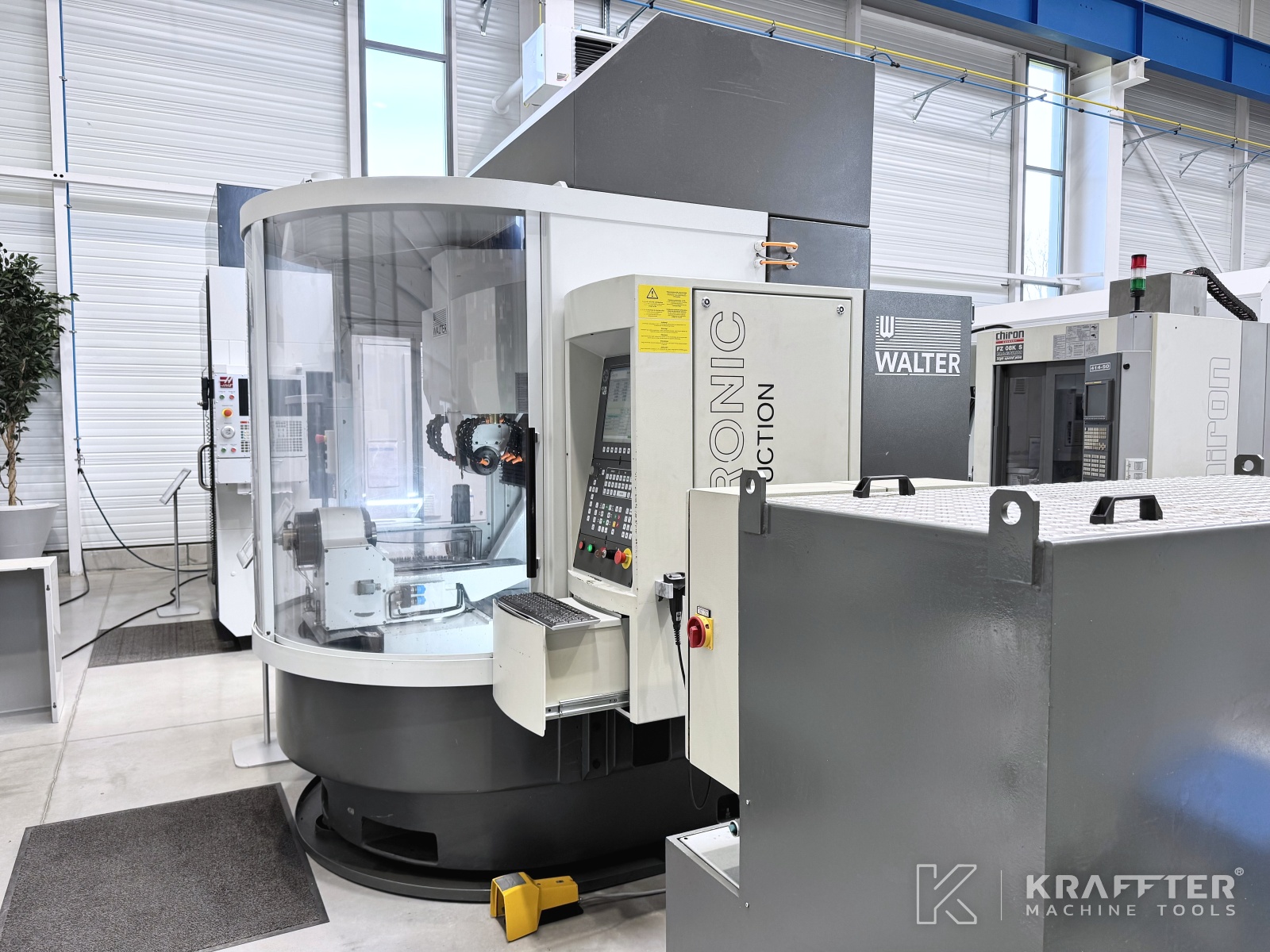

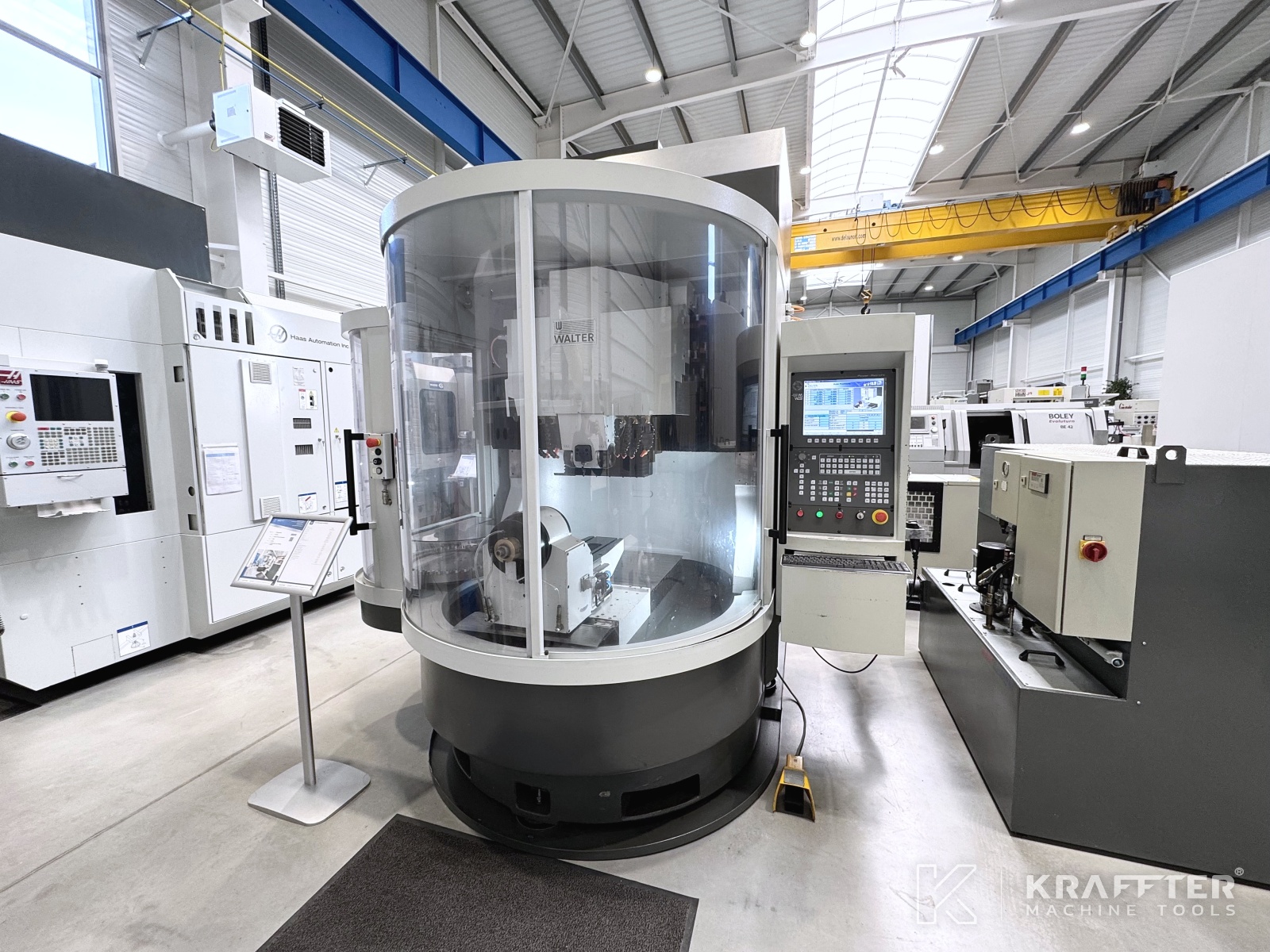

Maschinentyp: CNC Werkzeugschleifmaschine
Hersteller : WALTER
N° de stock: 90148
Modell : Helitronic Power Production
Jahr : 2003
Standort : 73240 St-Genix-les-Villages, FRANCE
MASCHINE VERKAUFT
Interessieren Sie sich für ein ähnliches Modell?
Hinterlassen Sie uns Ihre Kontaktdaten:
Technische Daten

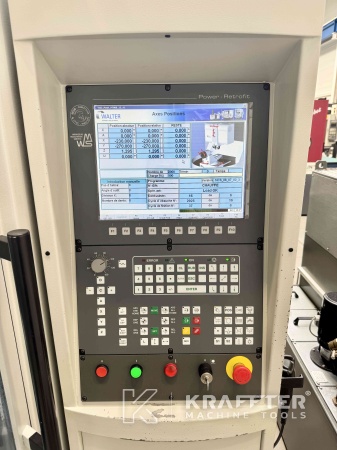

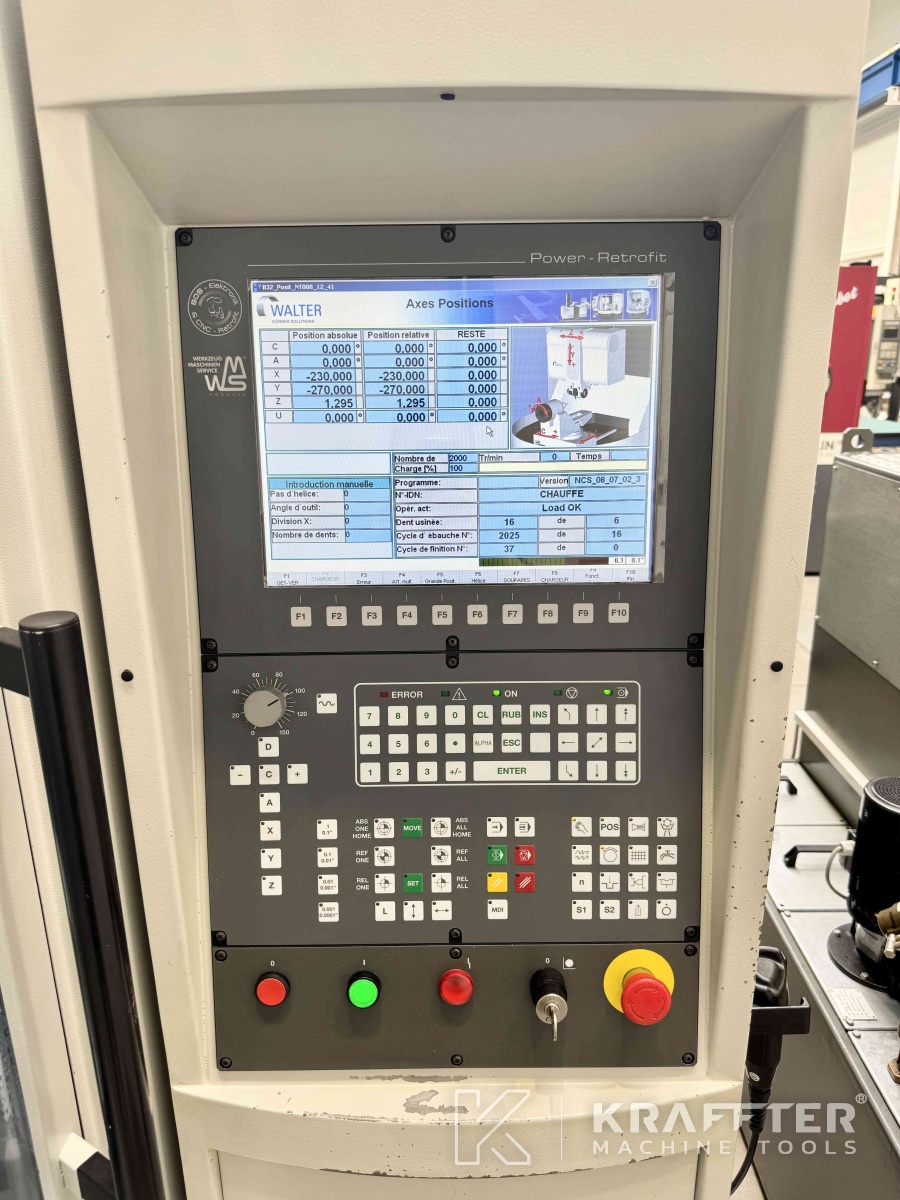

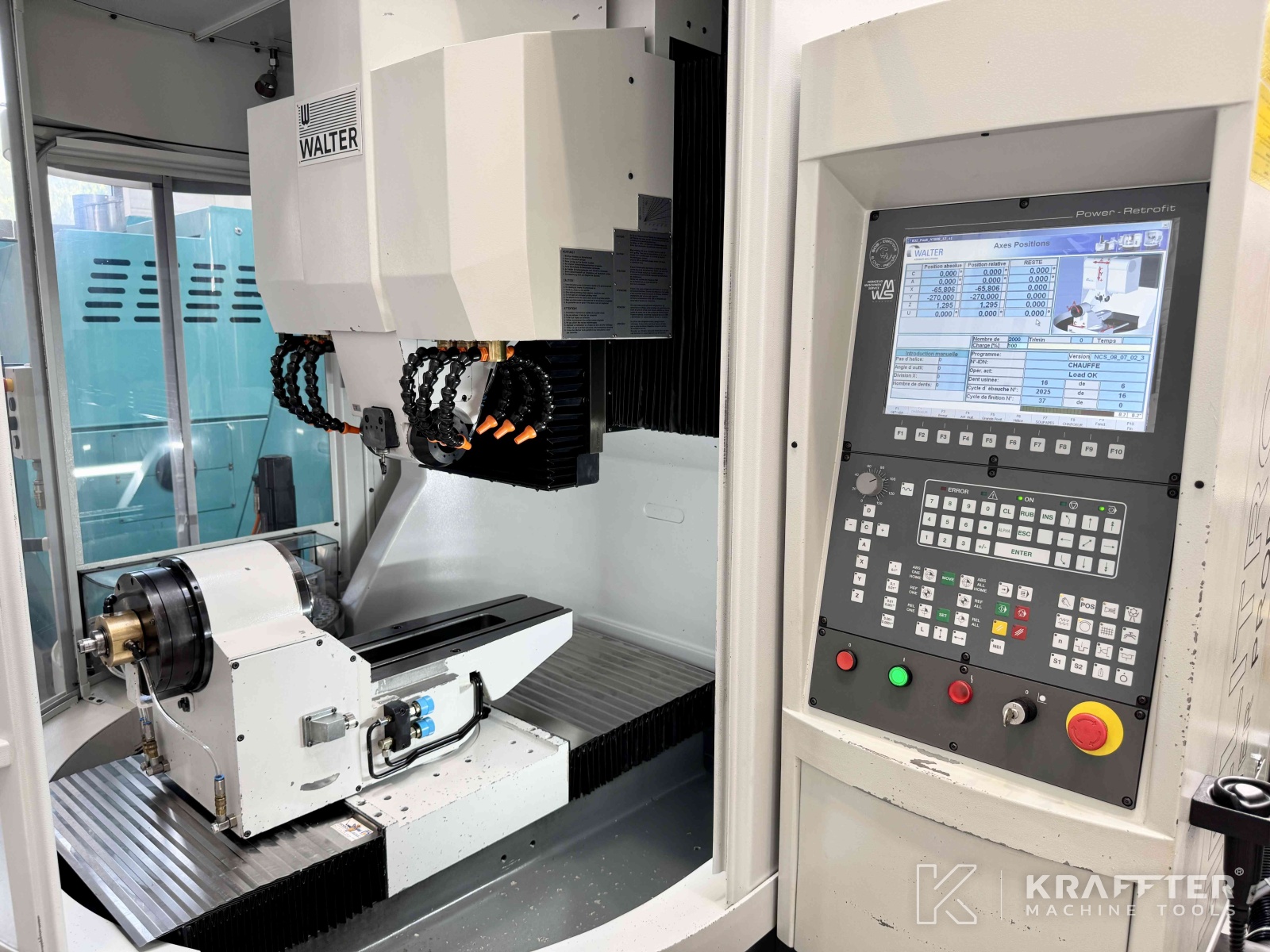

CN-Typ
HMC 500

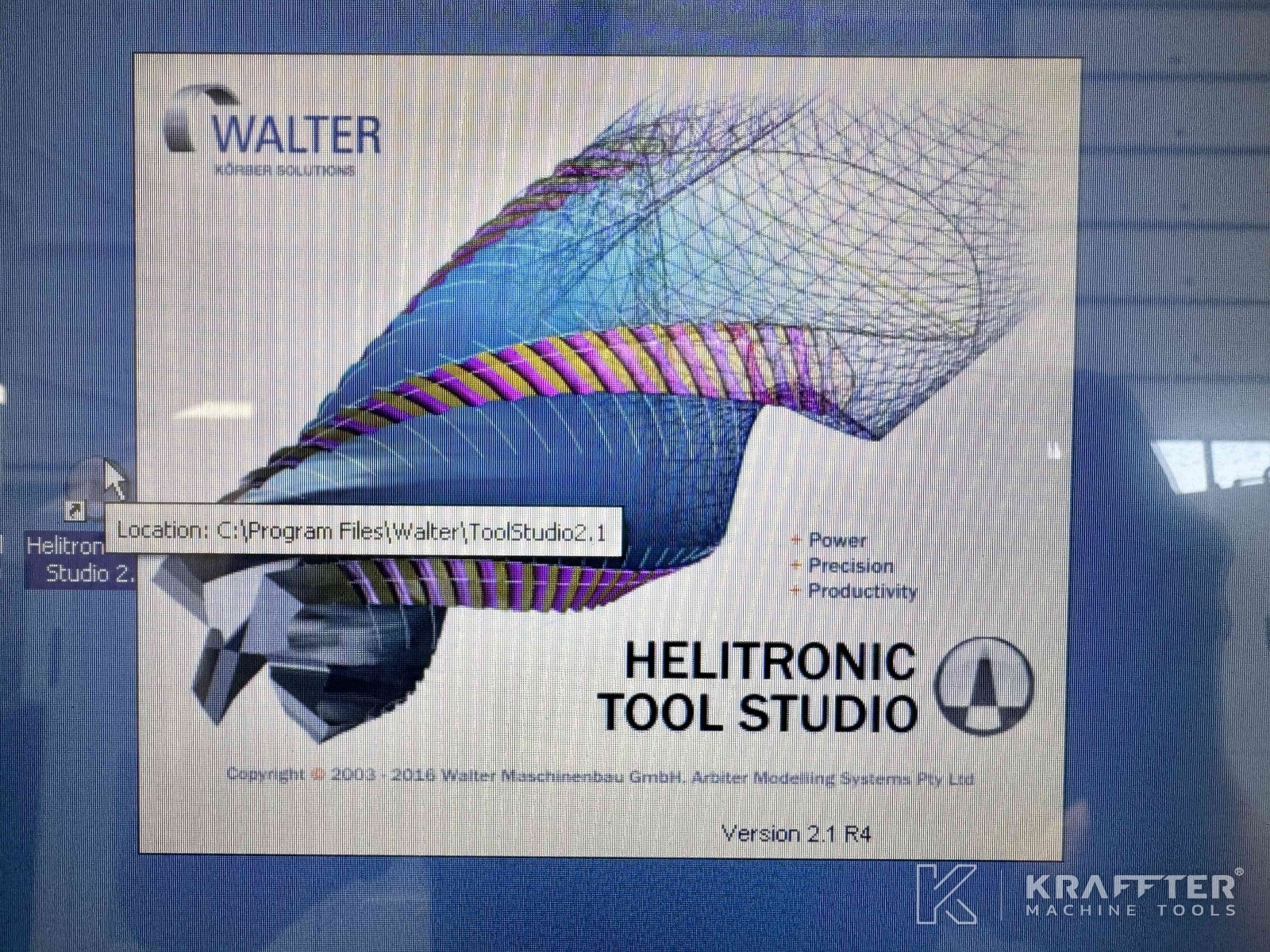

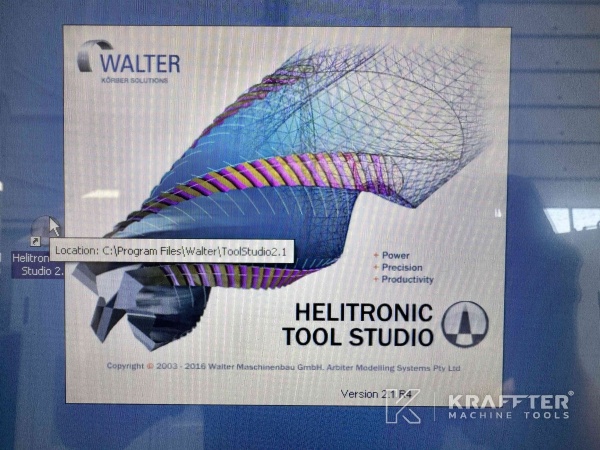

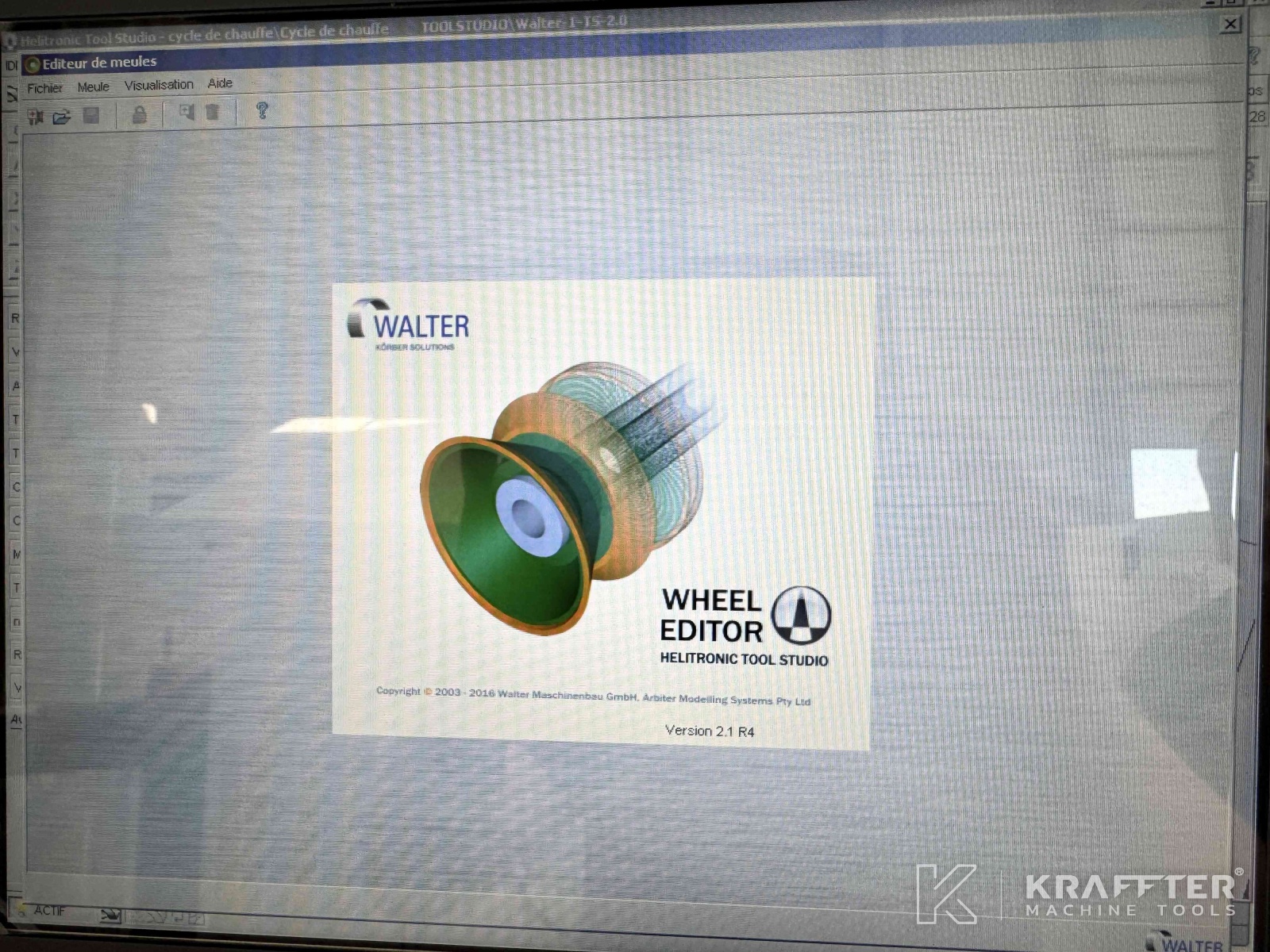

Installierte Softwareversion
Tool Studio 2.1 R4
Achsanzahl
5
Spitzenhöhe
190
Verfahrweg der X-Achse
490 [mm]
Auflösung der X-Achse
0.00001 [mm]
Verfahrweg der Y-Achse
320 [mm]
Auflösung Y-Achse
0.00001 [mm]
Verfahrweg der Z-Achse
660 [mm]
Auflösung der Z-Achse
0.00001 [mm]
Eilganggeschwindigkeit X, Y und Z
15000 [mm/min]
Verfahrweg der A-Achse
360 [°]
Verfahrweg der C-Achse
+/- 200 [°]
Auflösung der C-Achse
0.0001 [°]
Max. Werkstücklänge: Stirnschleifen
320 [mm]
Max. Schärflänge
350 [mm]
Max. Schärfdurchmesser
320 [mm]

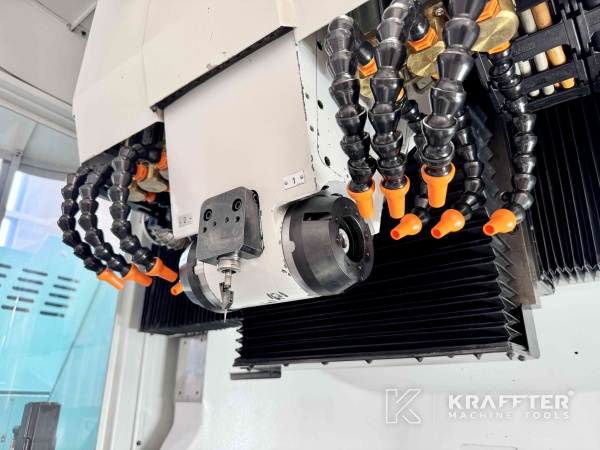

Aufnahme Schleifscheibenspindel
NCT
Schleifspindeldurchmesser
80 [mm]
Max. Drehzahl der Schleifscheibenspindel
7000 [U/min]
Leistung Schleifscheibenspindel
24 [kW]
Max. Schleifscheibendurchmesser
200 [mm]

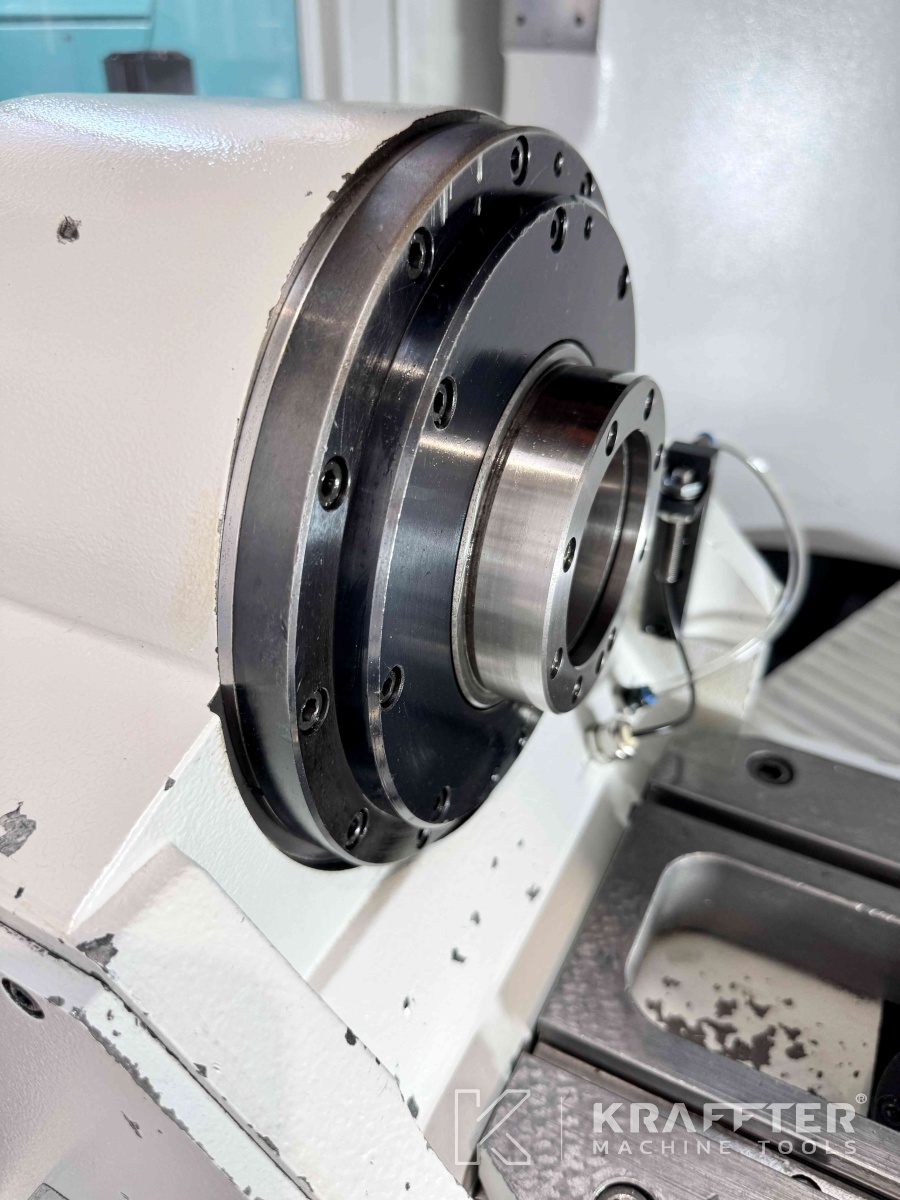

Innenkegel der Werkstückspindel
ISO 50
Max. Drehzahl Werkstückspindel
60 [U/min]
Installierte Leistung
35 [kVA]
Gewicht
4650 [kg]
Die technischen Merkmale dienen ausschließlich zur unverbindlichen Information. Die Beschreibung wurde möglicherweise automatisch übersetzt.
Zusätzliche Informationen
EQUIPMENT INCLUDED:

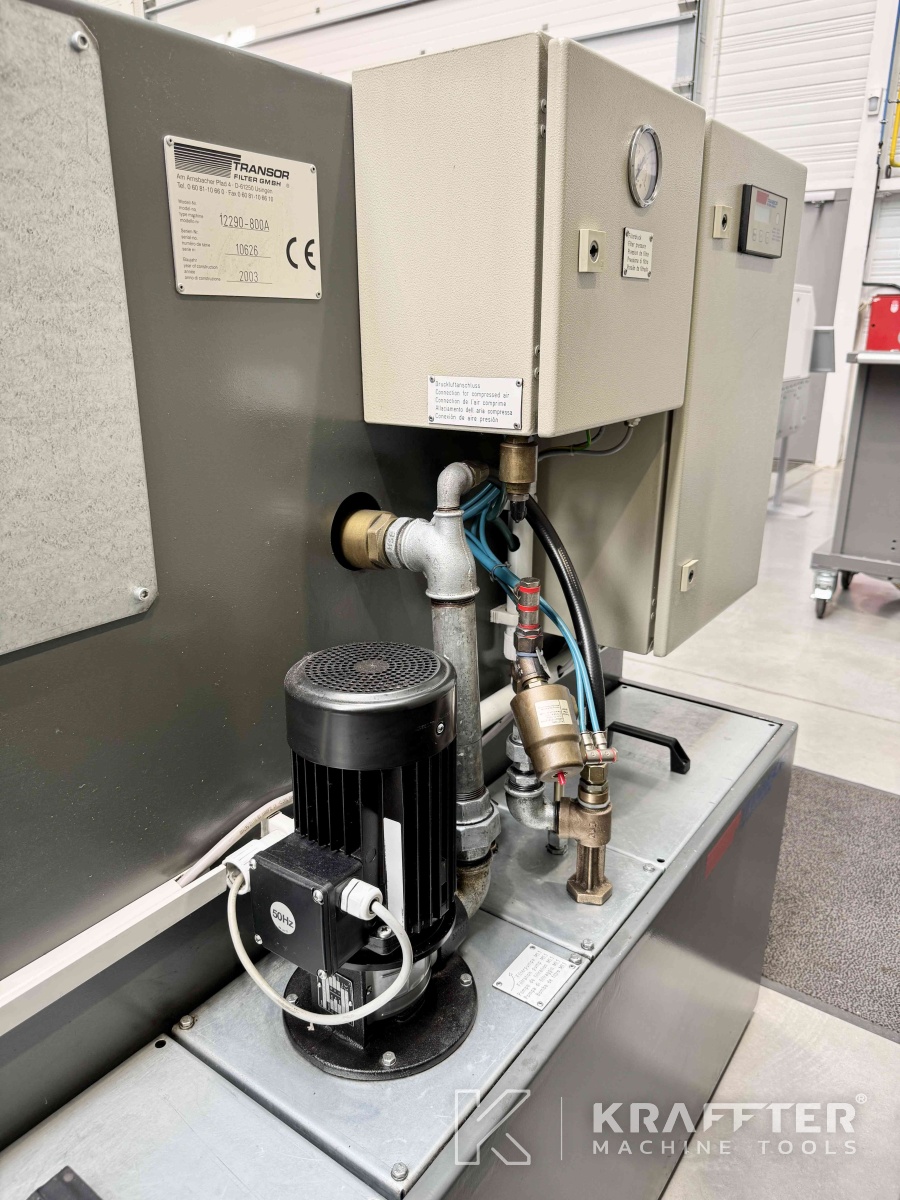

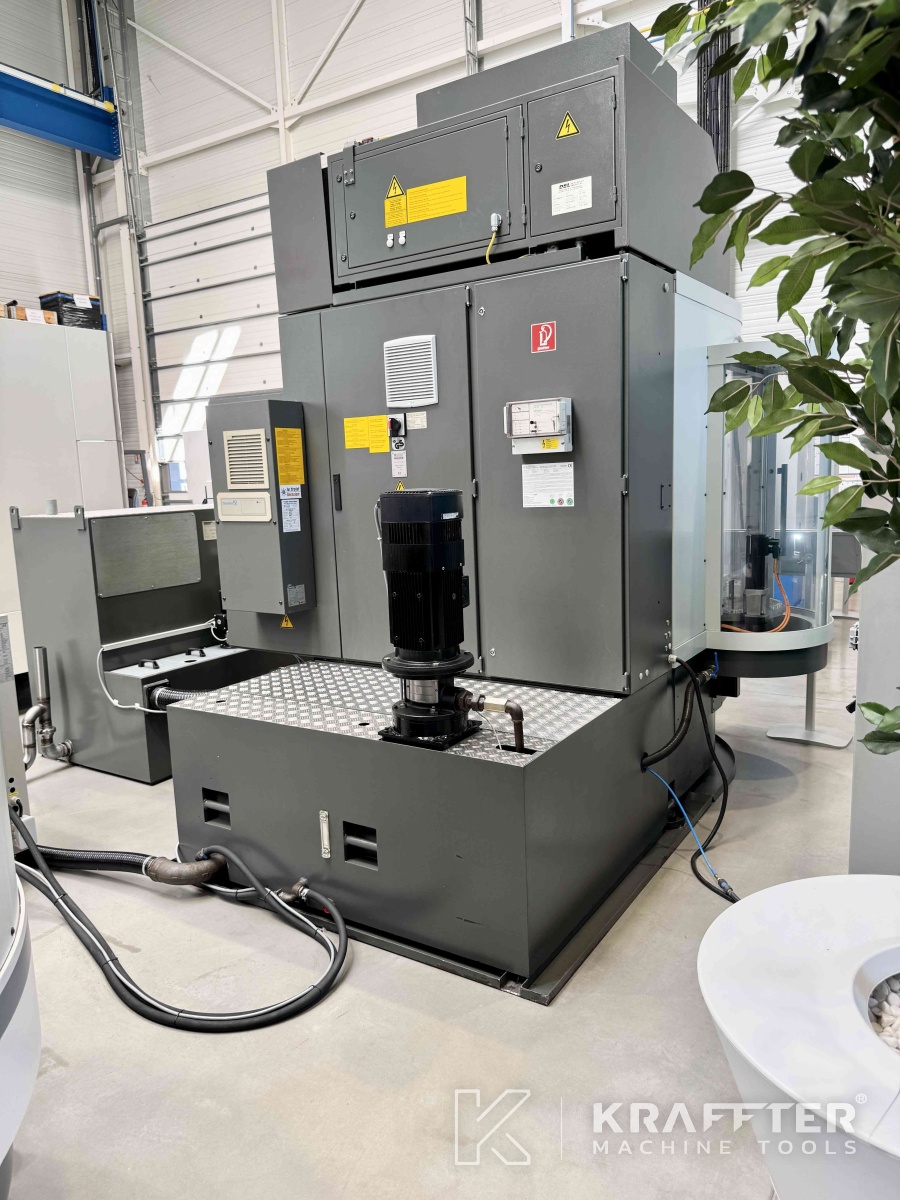

x1 TRANSOR 12290-800A filtration unit

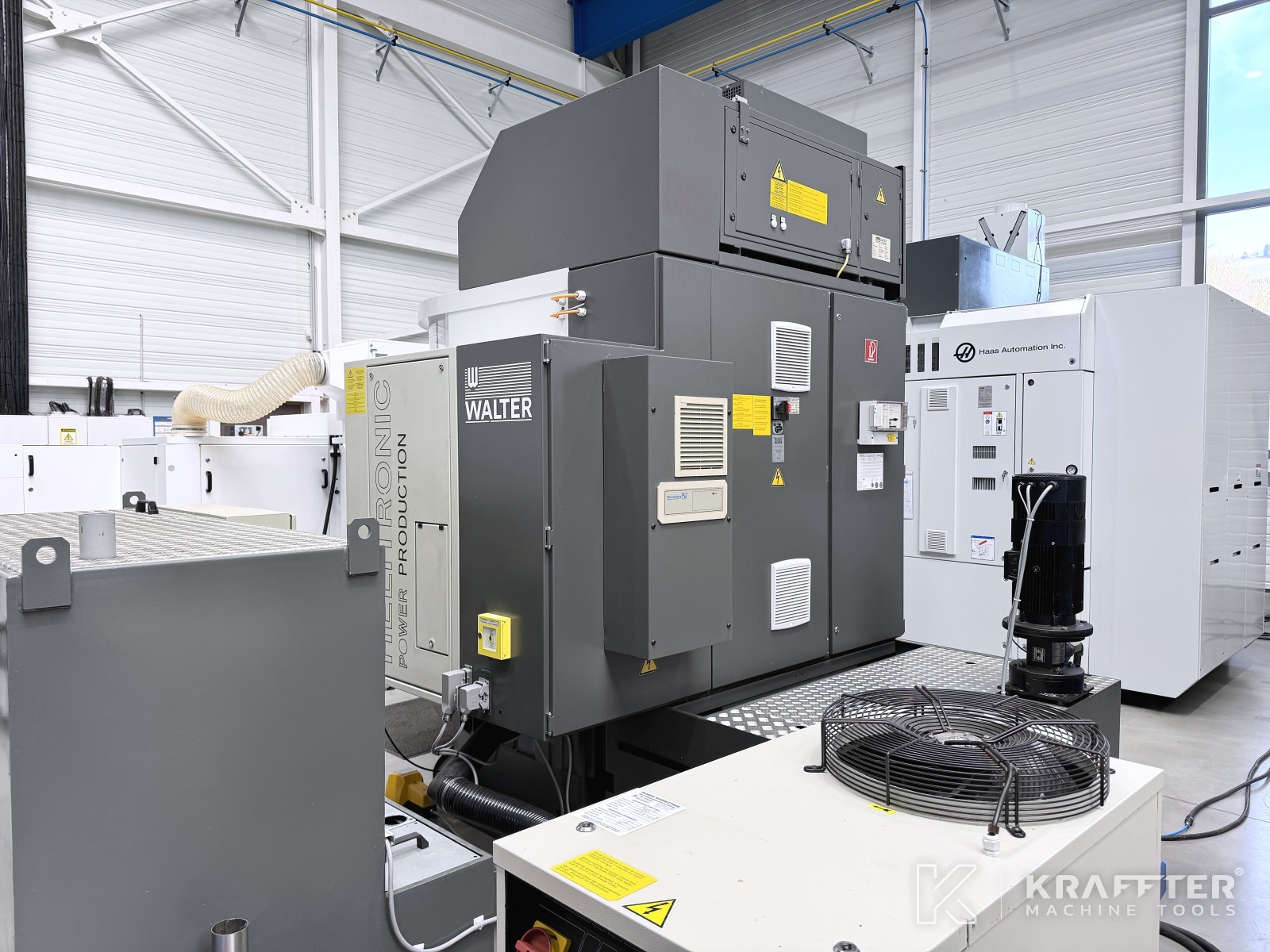

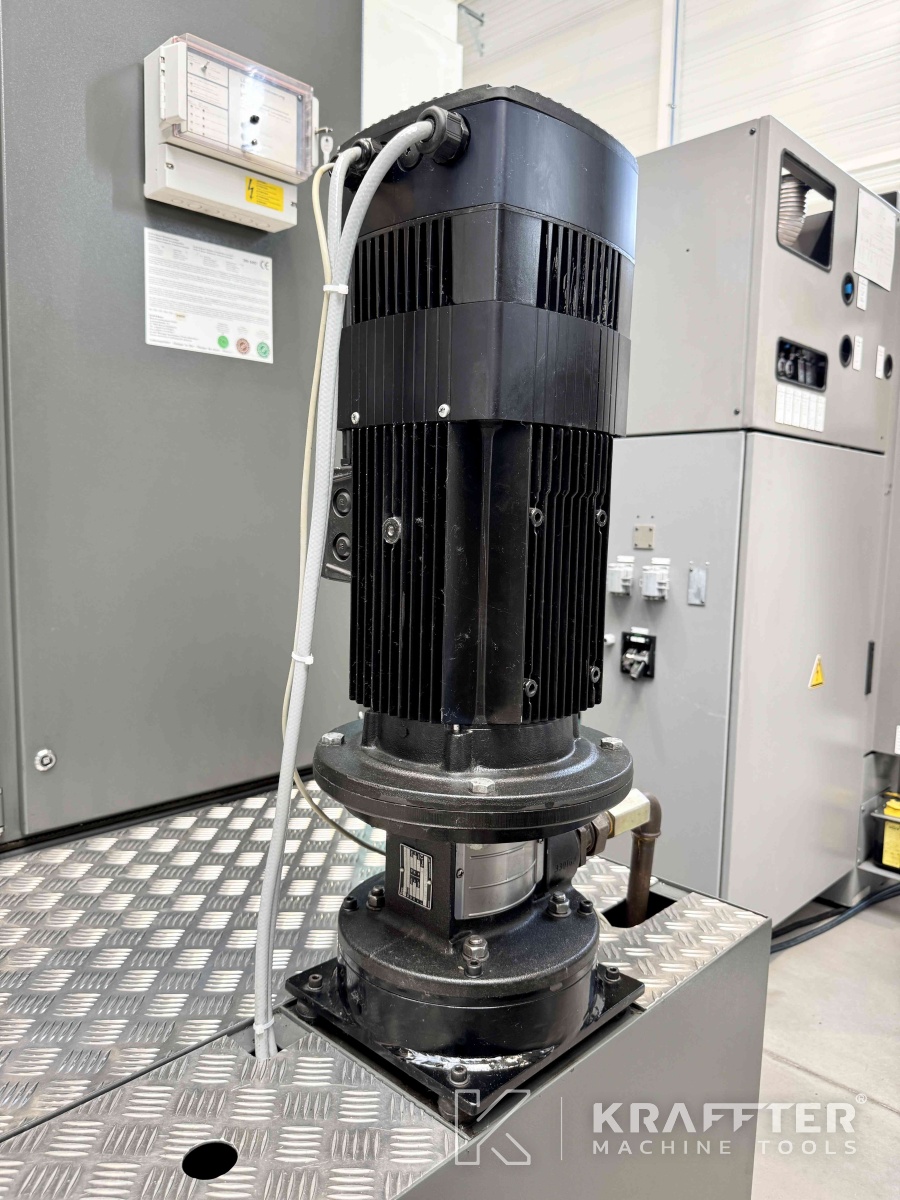

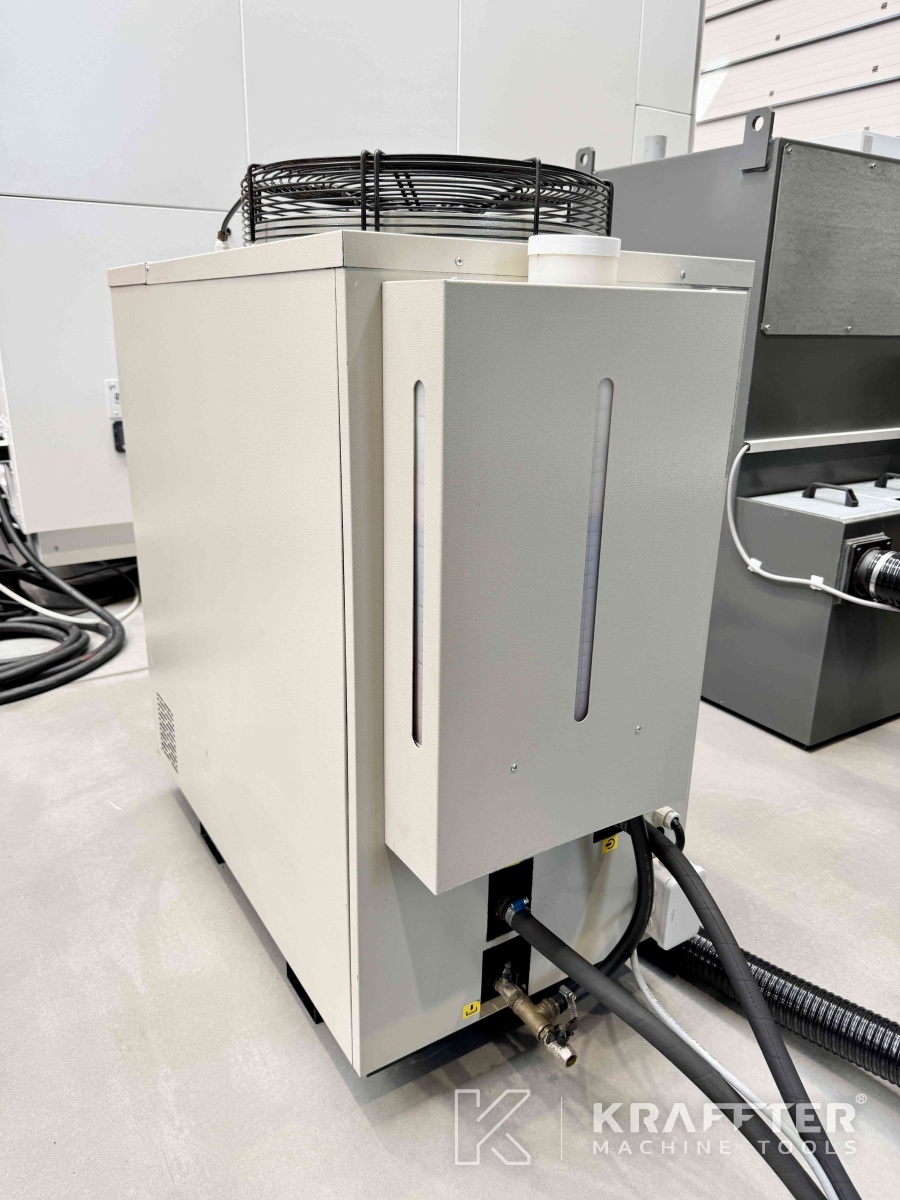

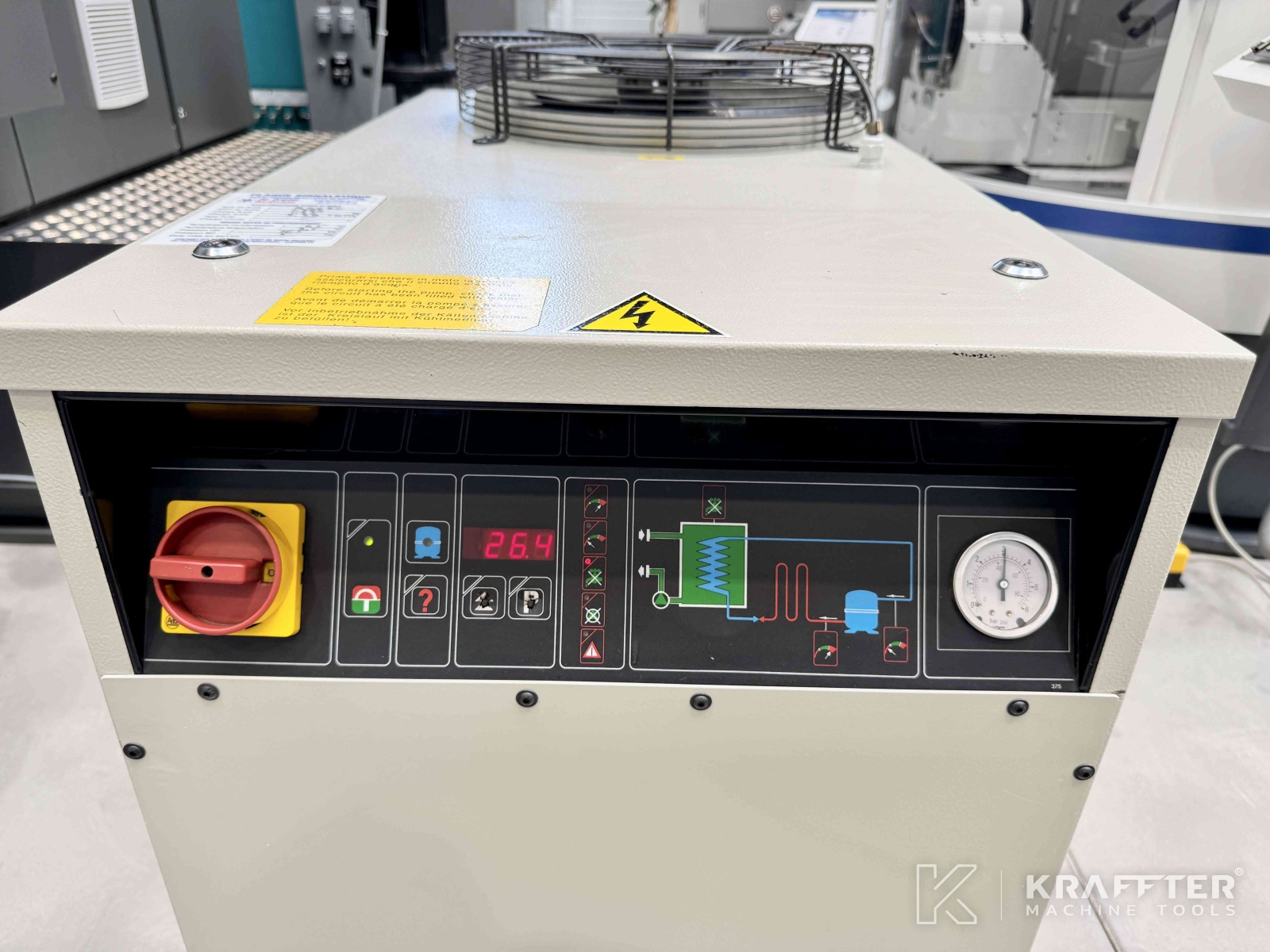

x1 MTA oil chiller model TAE 015

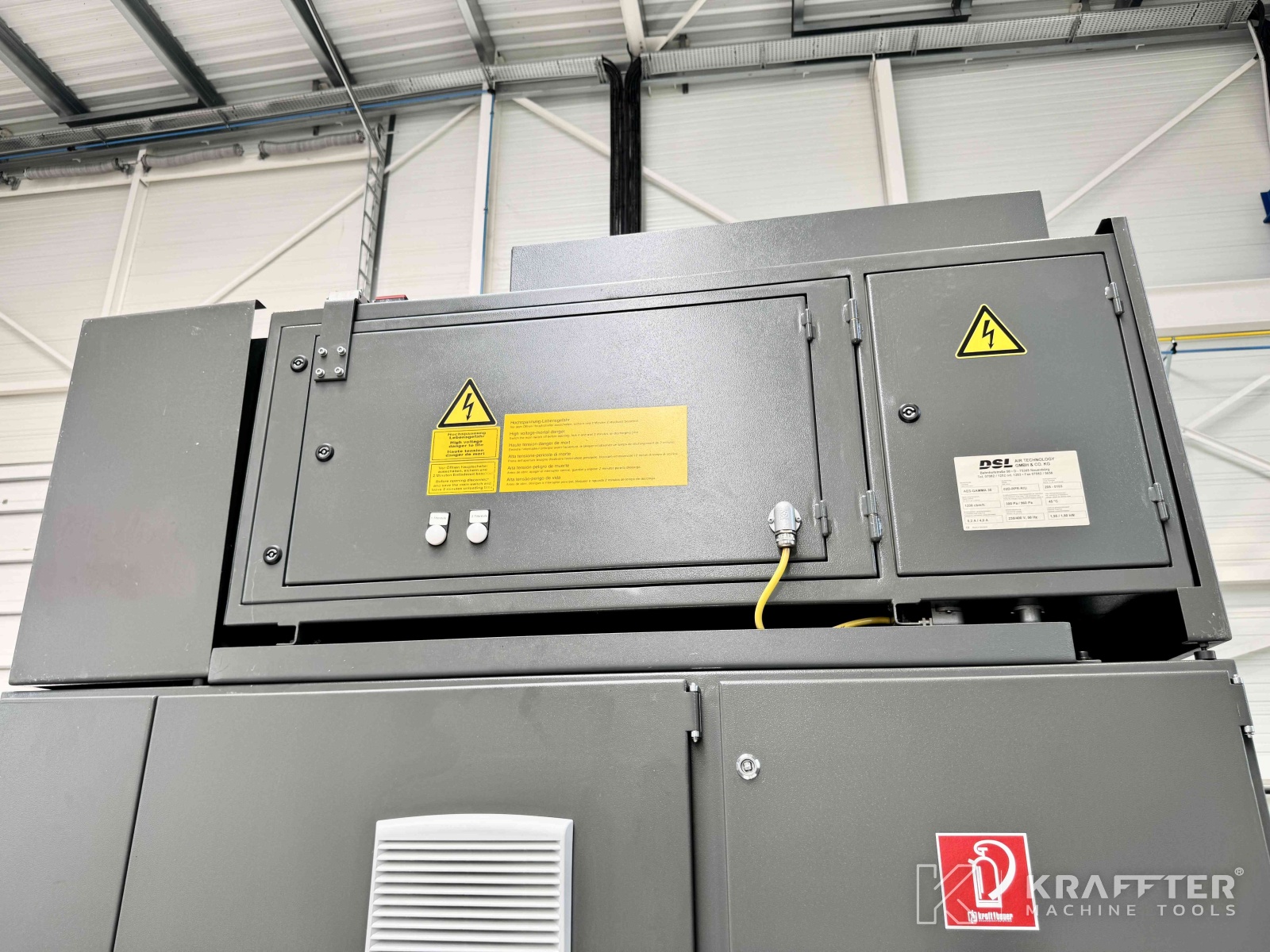

x1 DSL oil mist extractor model AES-GAMMA 30
x1 RENISHAW part probe

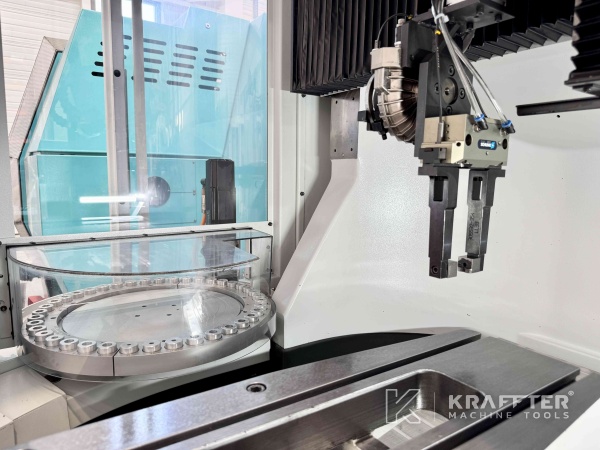

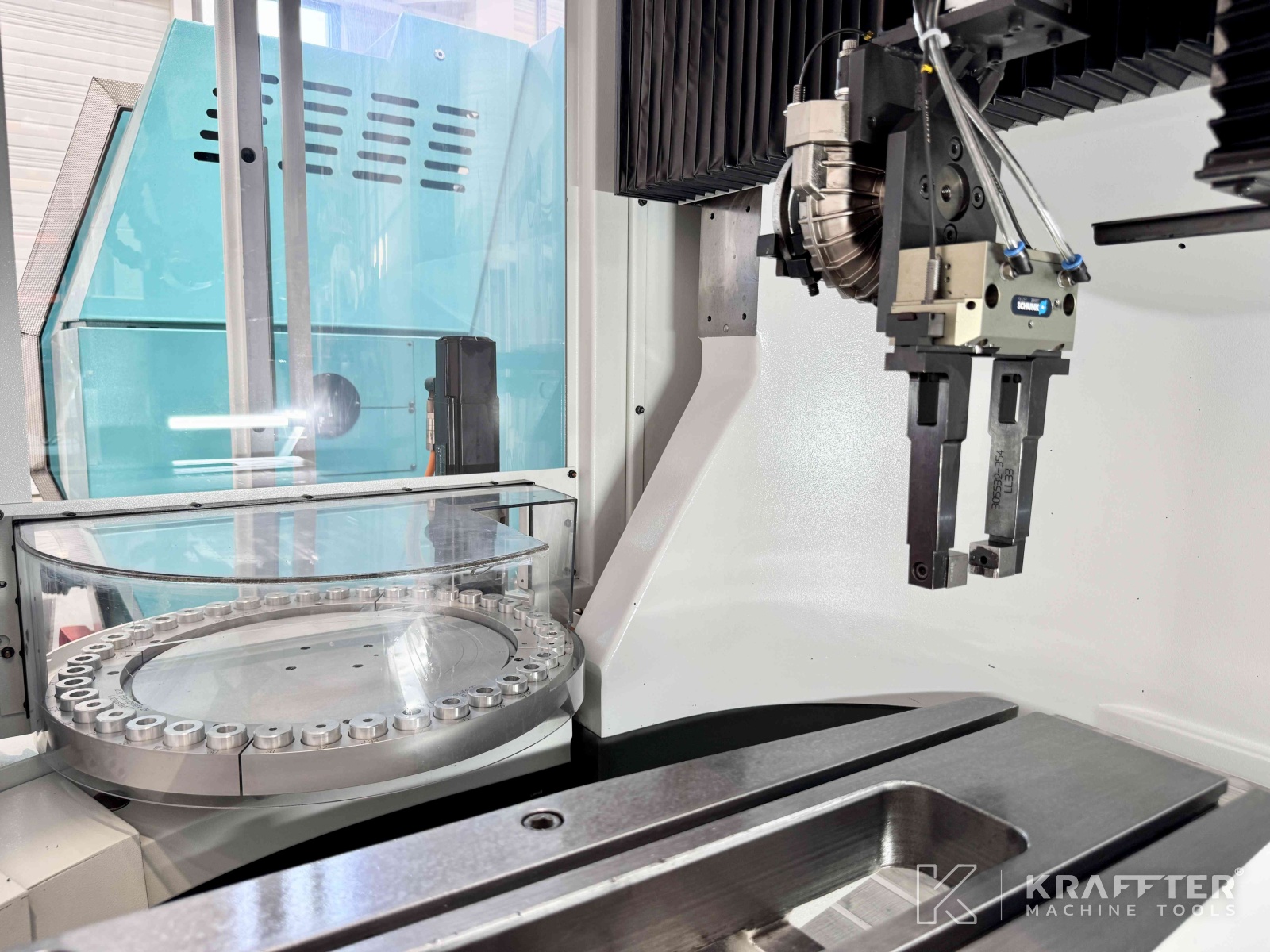

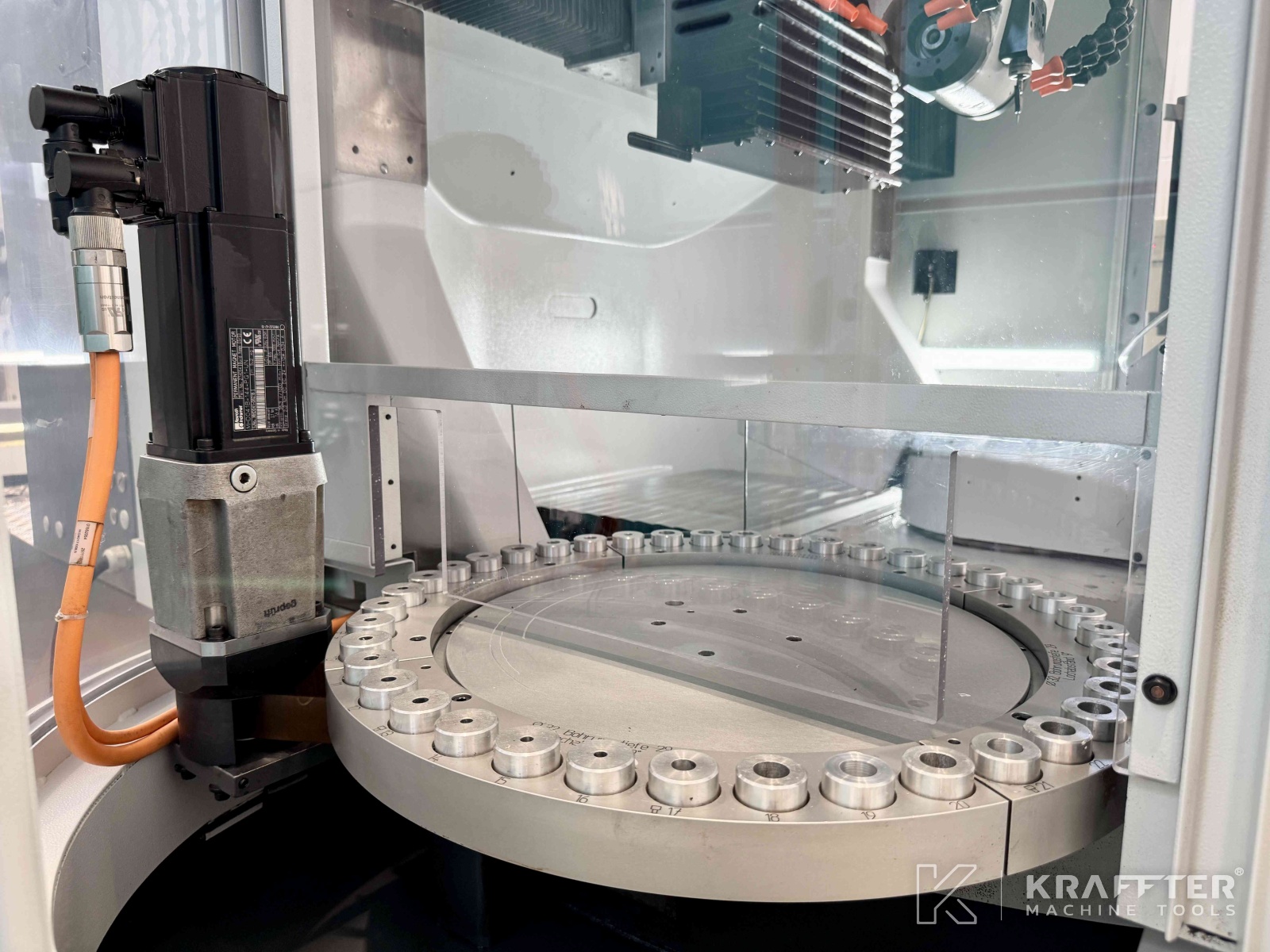

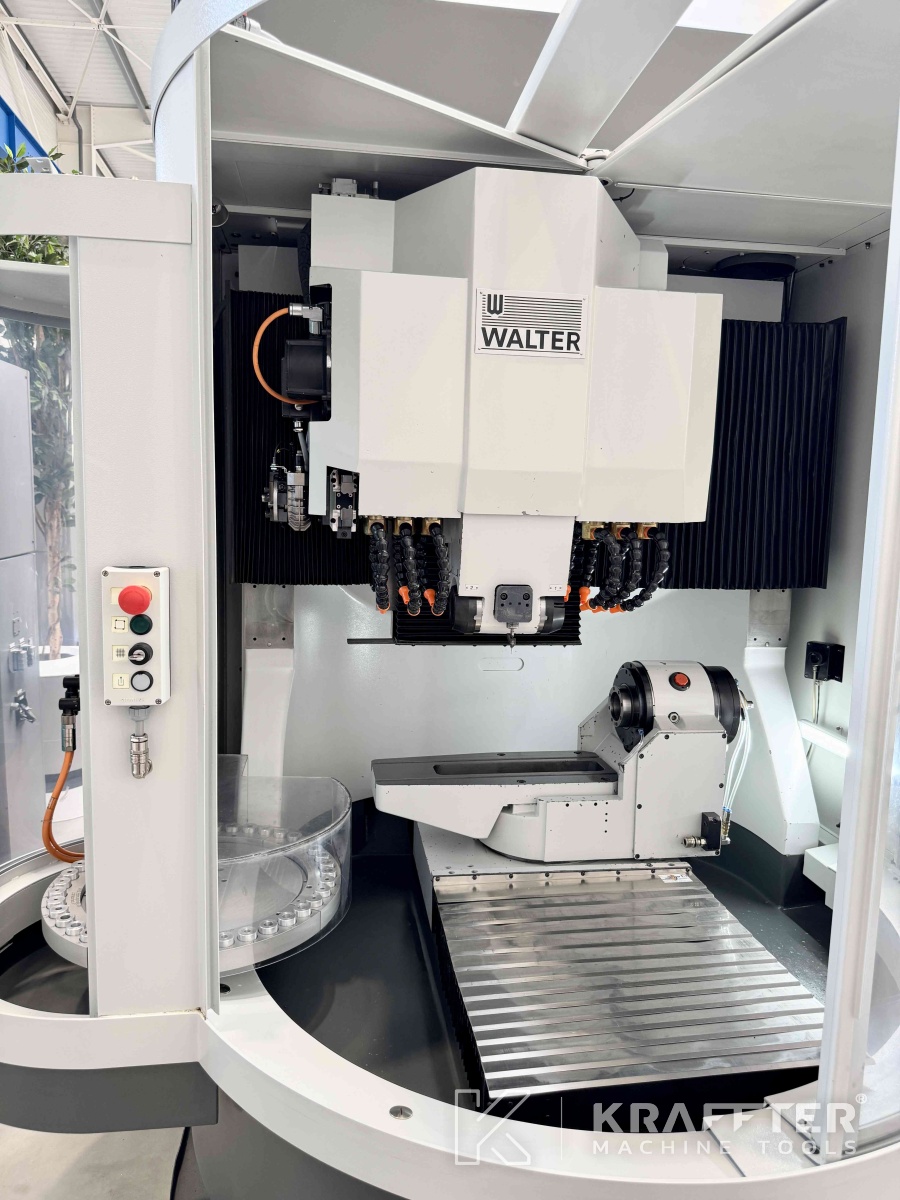

x1 disc-type tool loader 40 positions

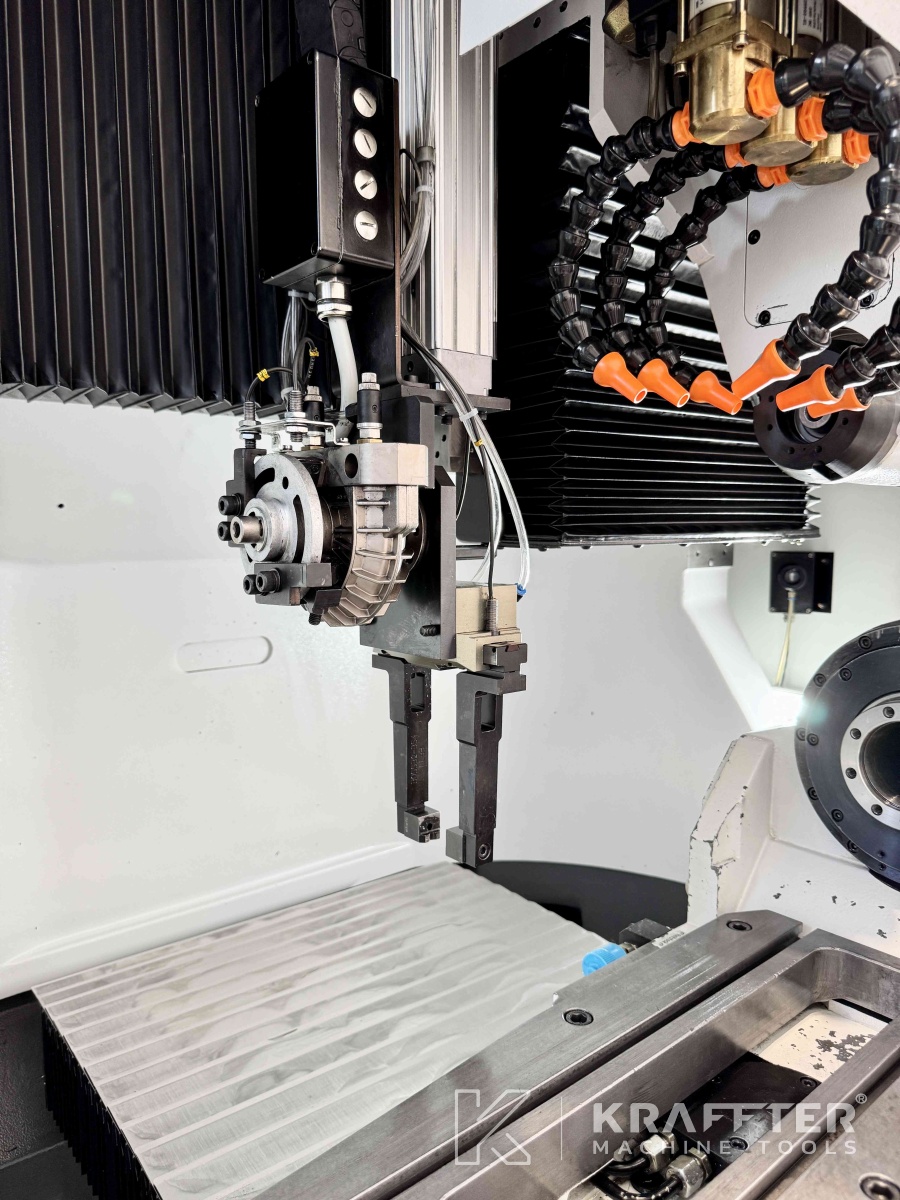

x1 SCHUNK gripper

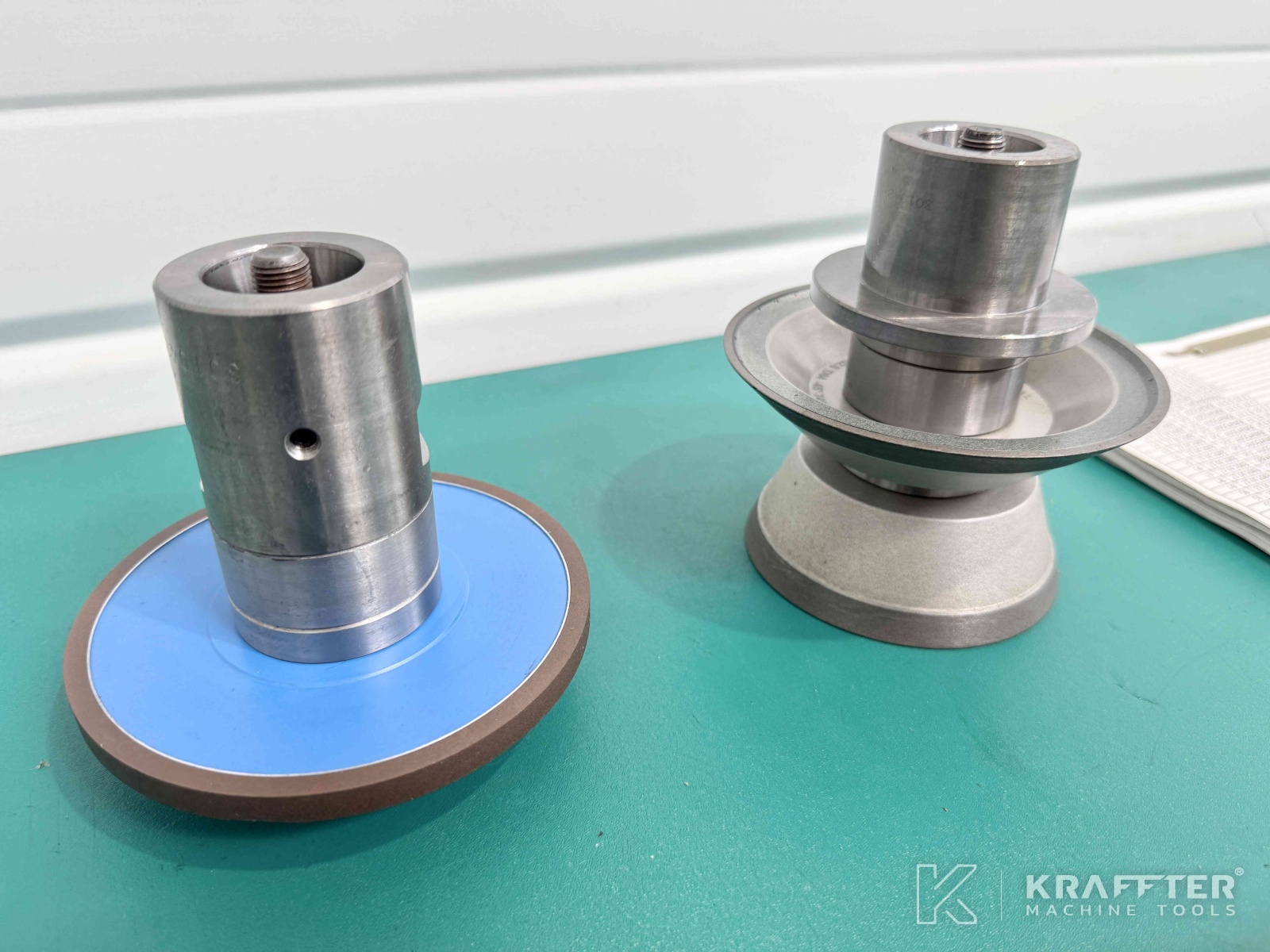

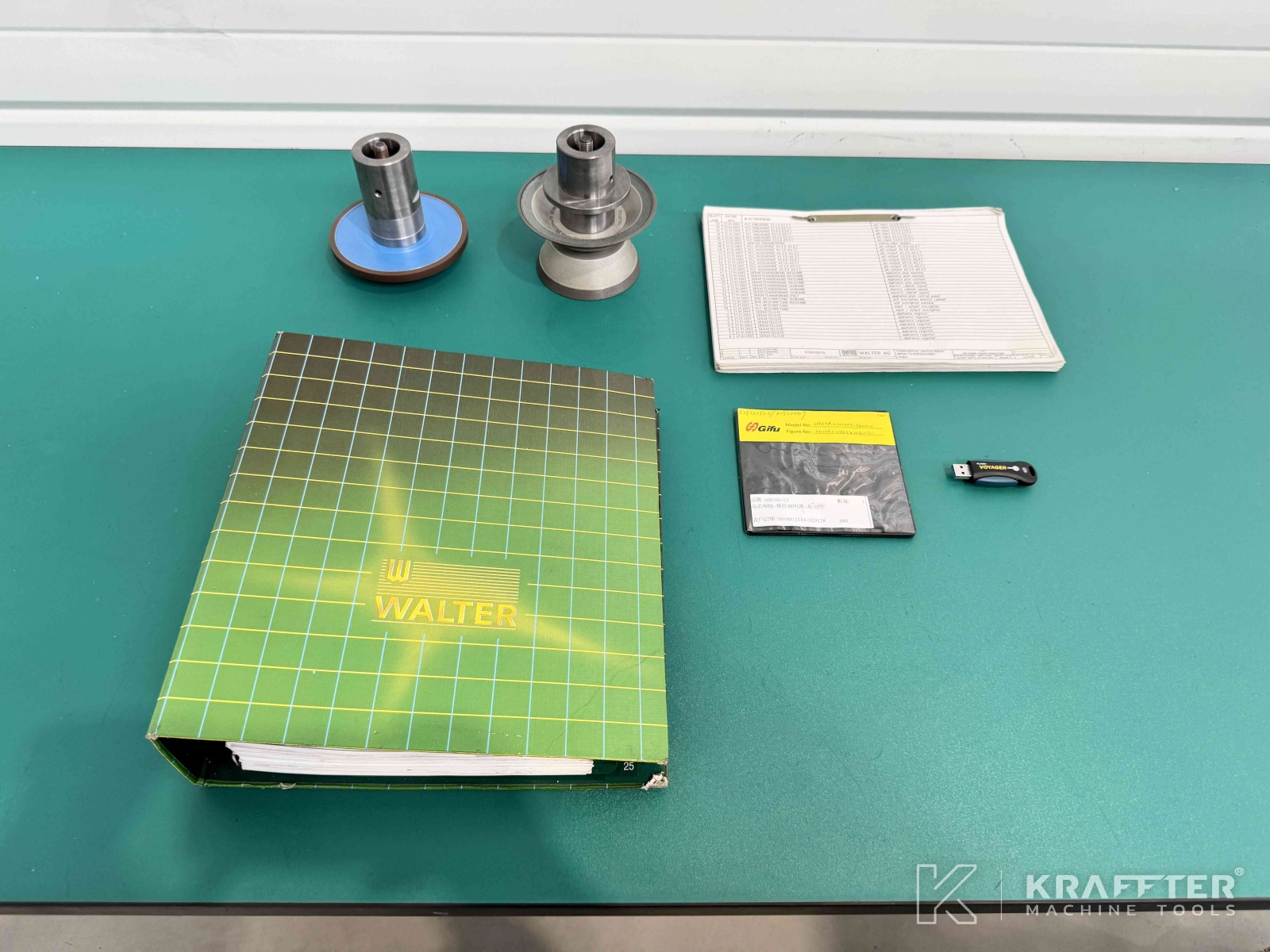

x2 grinding wheel arbor adapters

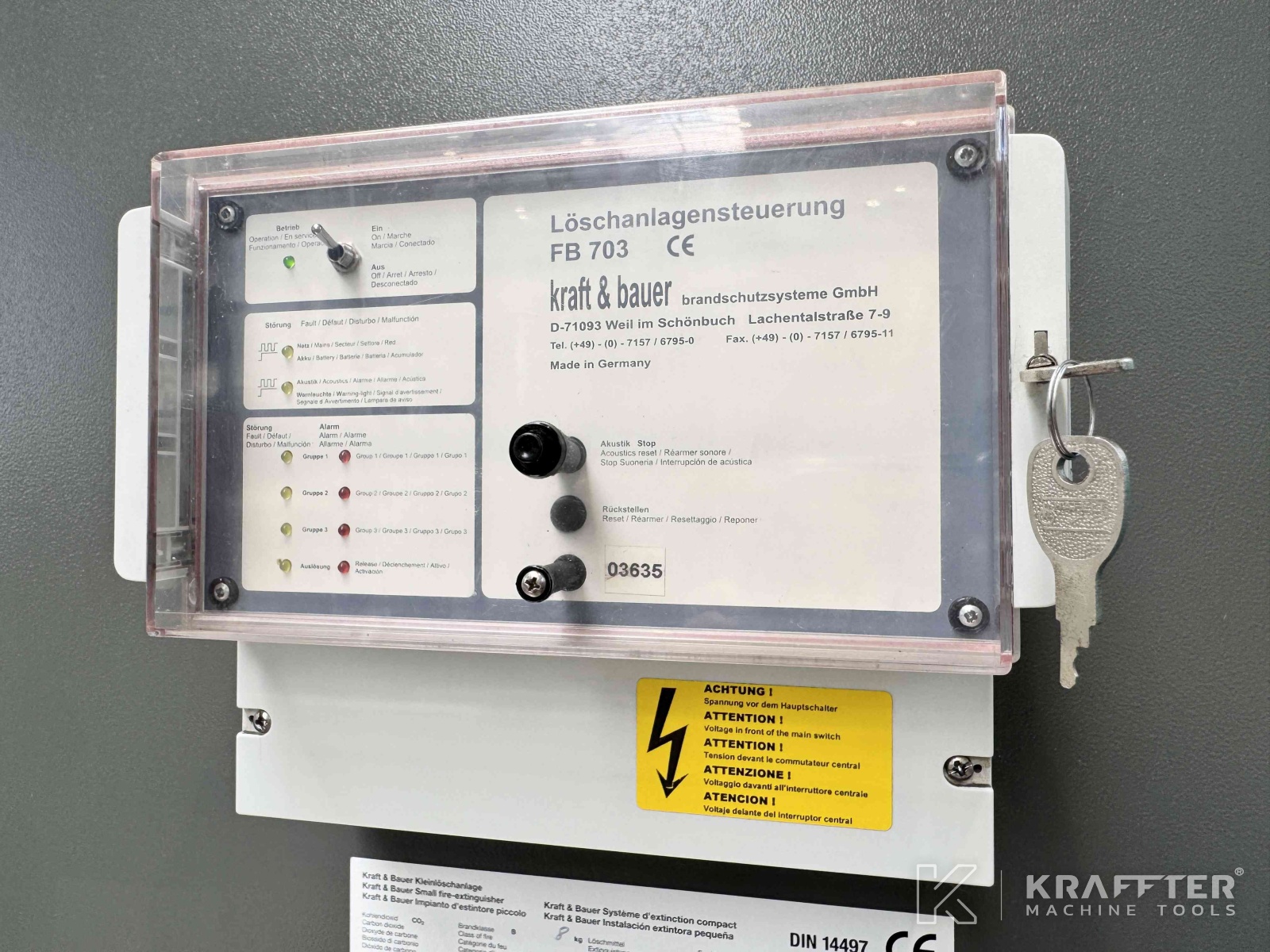

x1 fire protection system - to be inspected by the buyer through a certified organization

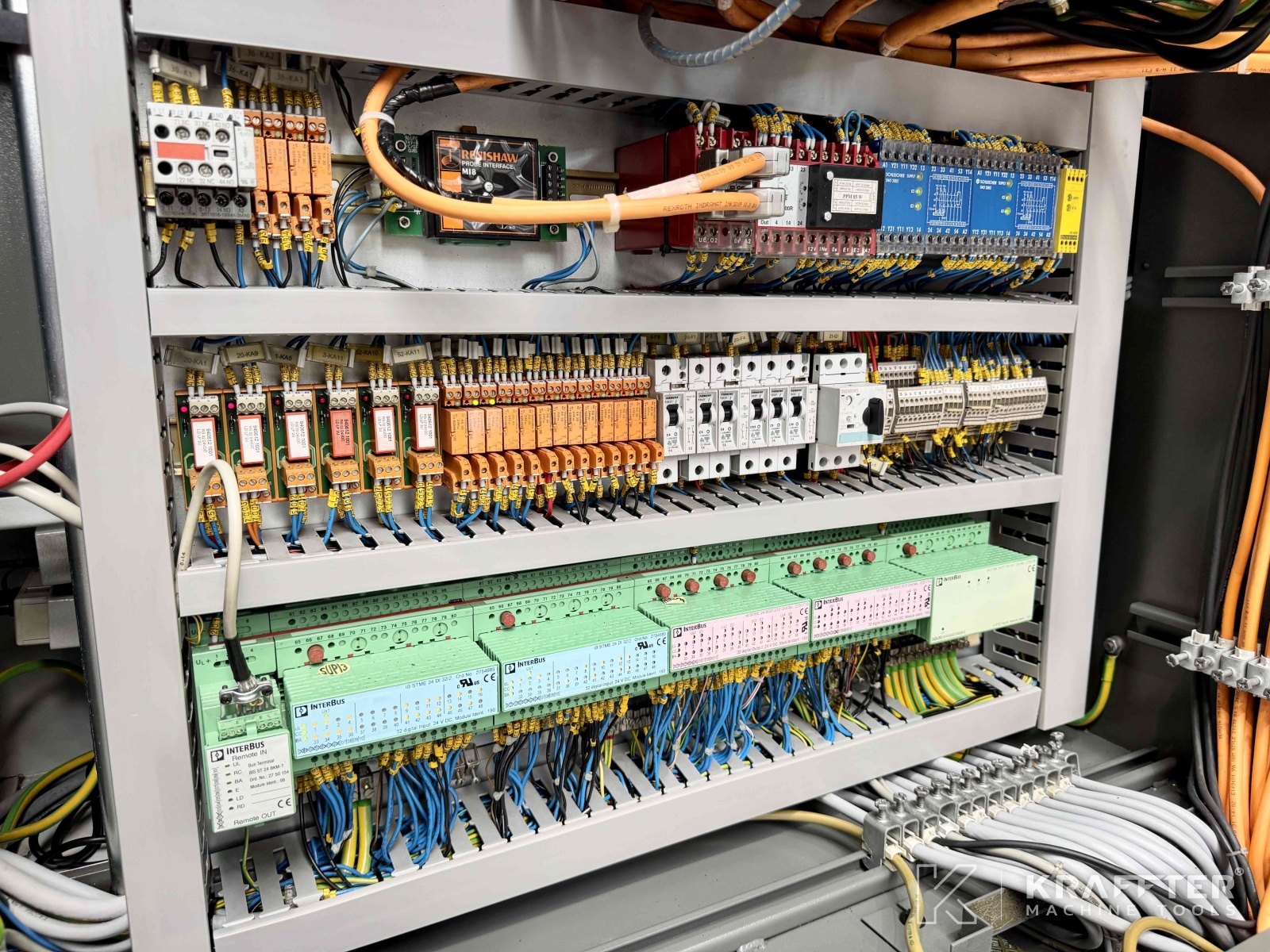

x1 electrical schematic manual
x1 Service Instructions manual
Licensed Walter window mode (wwm) packages:
- Package 001 (cylindrical mills)
- Package 002 (tapered mills)
- Package 003 (drills)
- Package 004 (step drills)
- Package 006 (woodwork tools)
- Package 013 (reamers)
- Package 015 (insert seats)
- Package 016 (warmup program)
- Package 027 (flexible program)
- Package 090 (loader package)
- Package 091 (acm)
- Package 098 (loader package)
- Package 099 (loader package)
- Package 100 (reference data m.)
- HELICONE (flute calc. conical.)
- HELIDRILL (flute calc. drills)
- HELIFLUTE (flute calc. cyl. mill.)
- MCS (machine control .)
- SCHEIBE (wheels menu)
- TS_ADVANCED (toolstudio (v1.0-v.)
- TS_STANDARD (toolstudio (v1.0-v.)
- TS_STEPTOOLS (toolstudio (v1.0-v.)

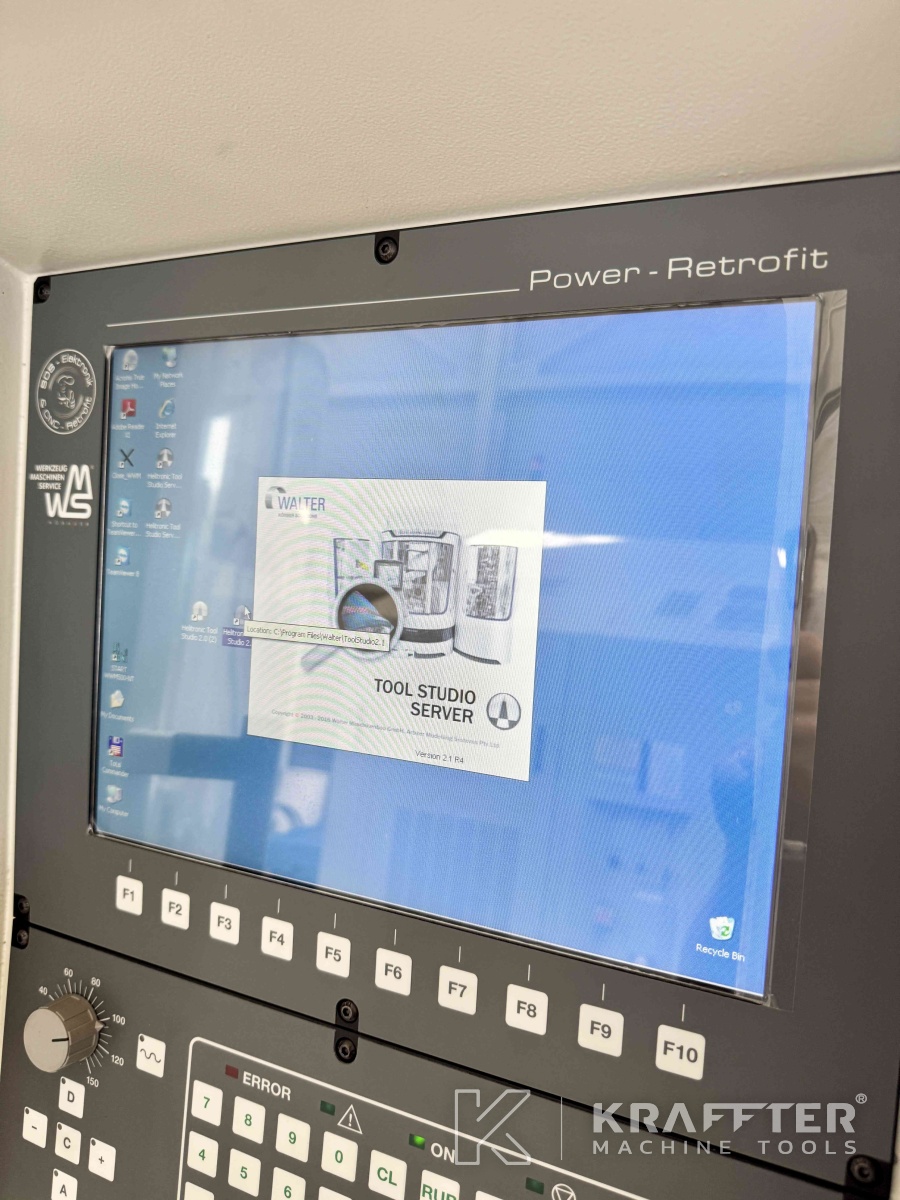

Licensed ToolStudio Options:
- Tool Studio 2.0 server/machinecontrol
- Tool Studio 2.0 standard license
- Tool Studio 2.0 advanced license
- Tool Studio 1.9 upgrade options
- Tool Studio 2.0 upgrade options
- Option steptools
- Option profile light (contour roughing ...)
- Option calibration w/ touch probe
- Option drills
