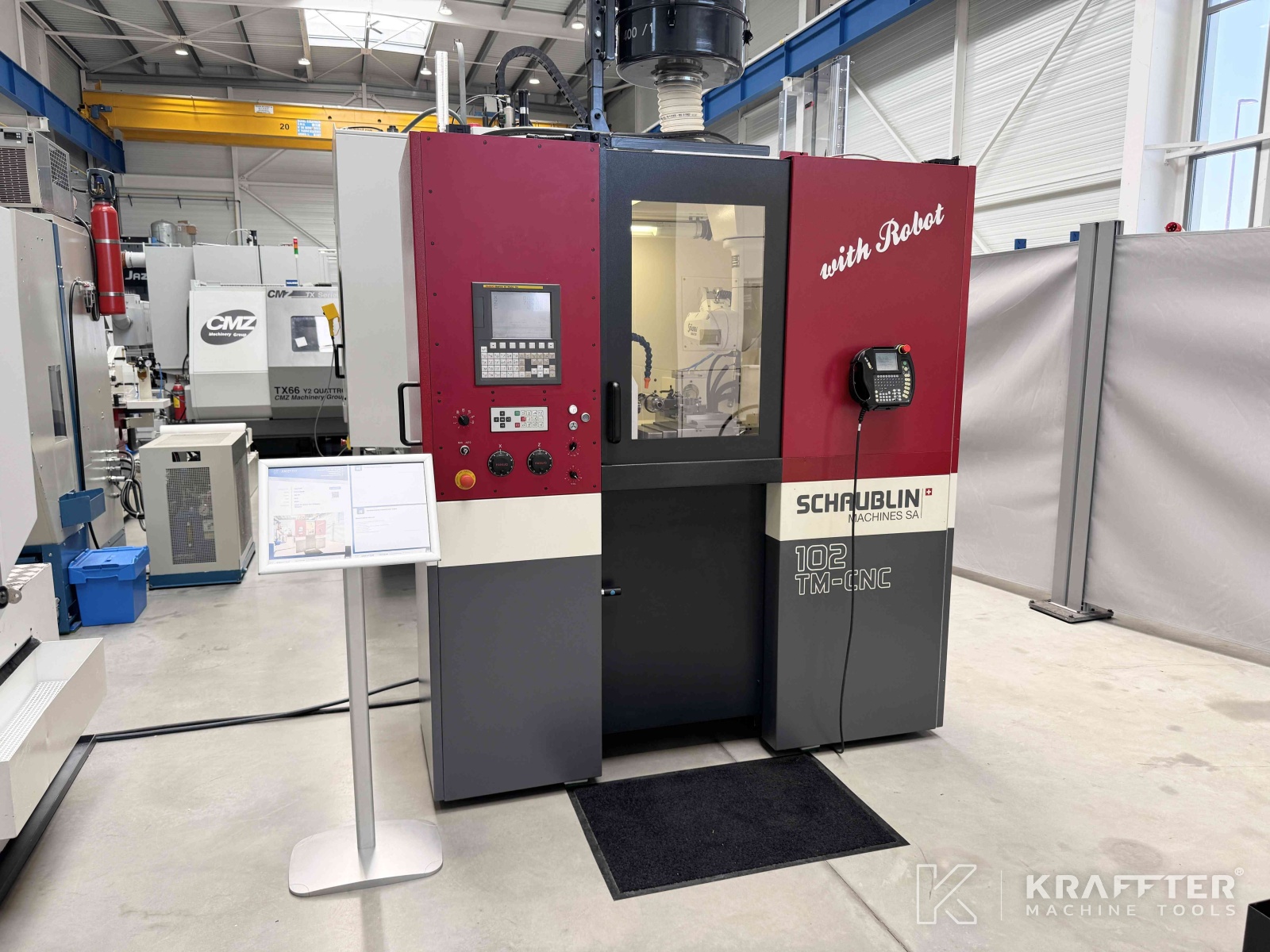

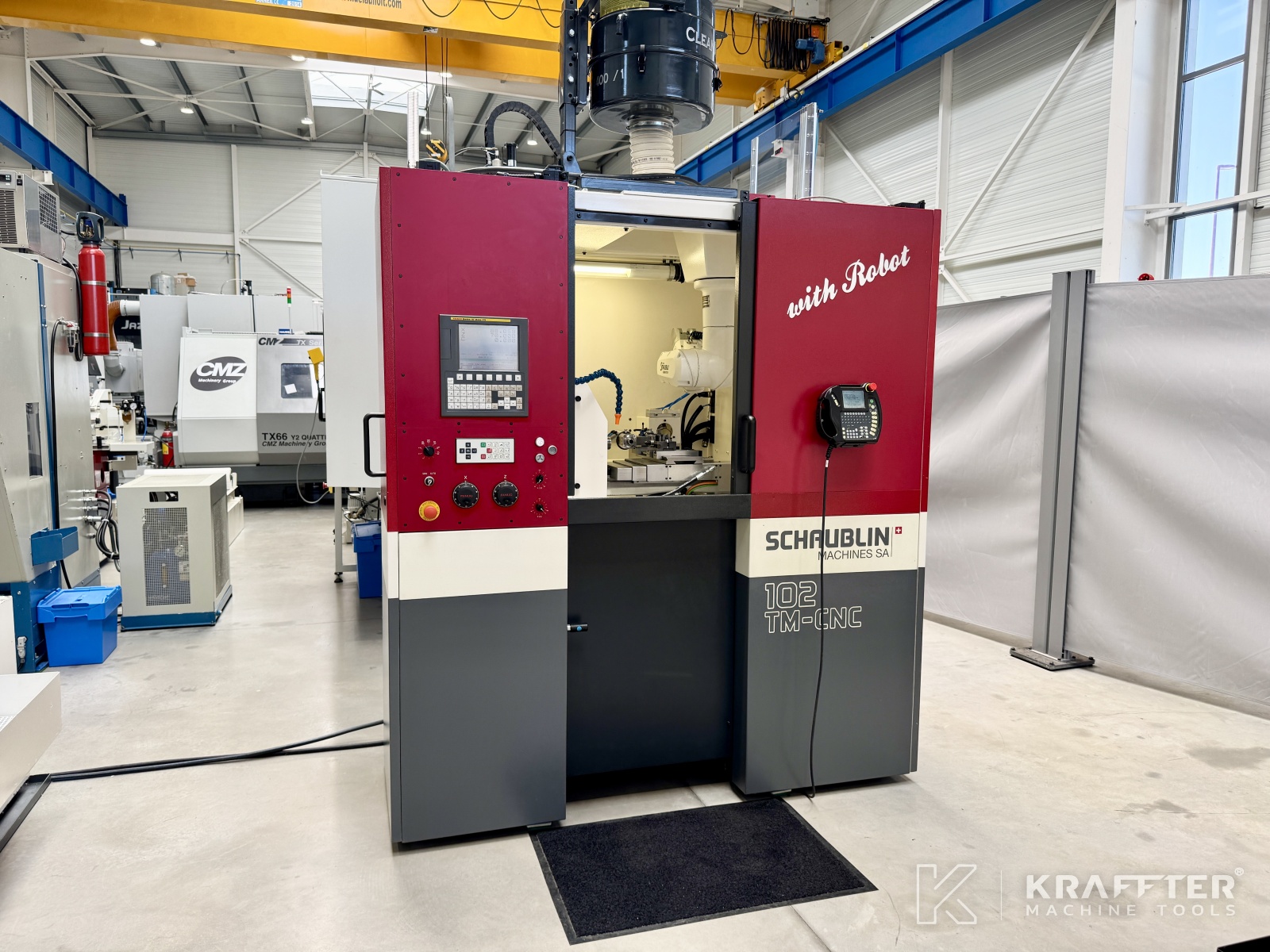

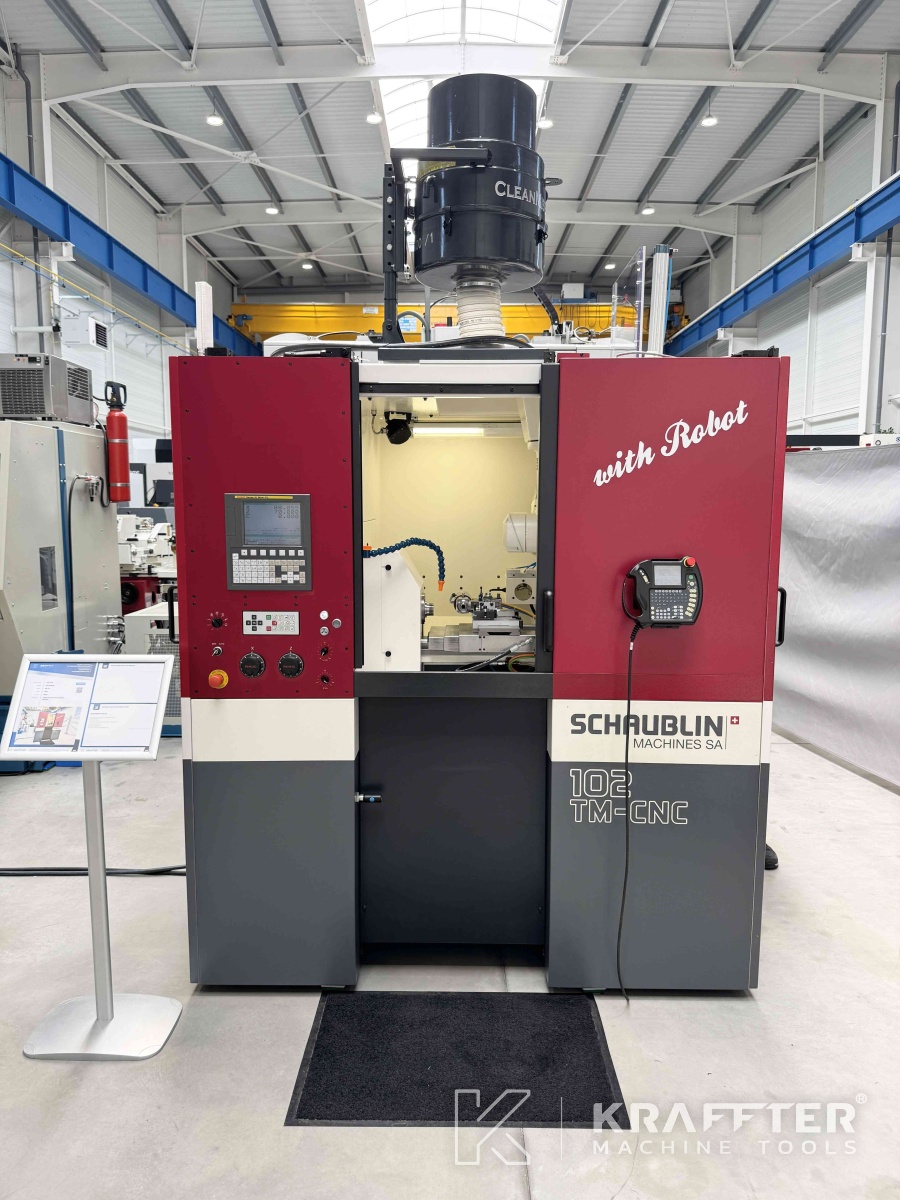

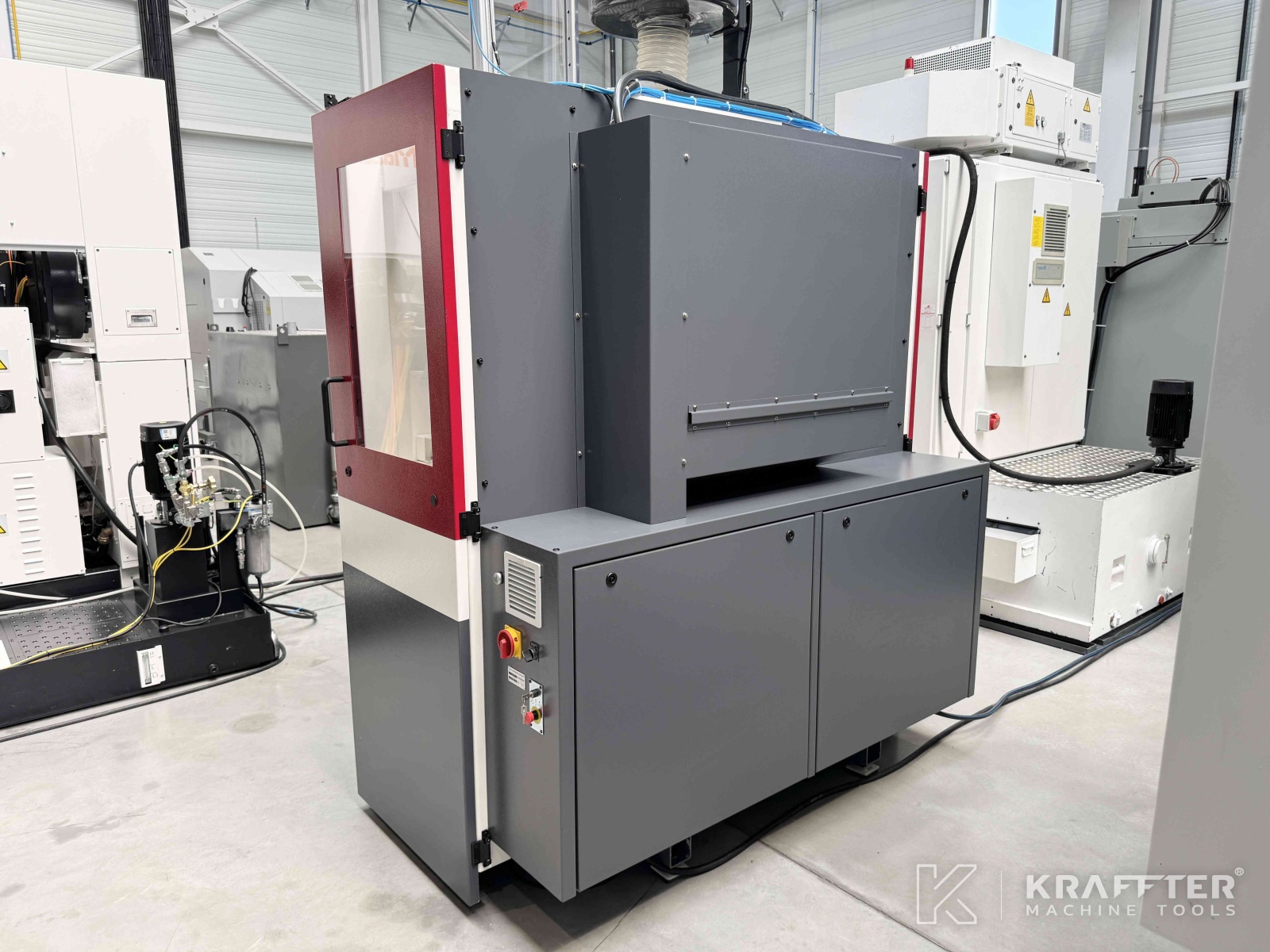

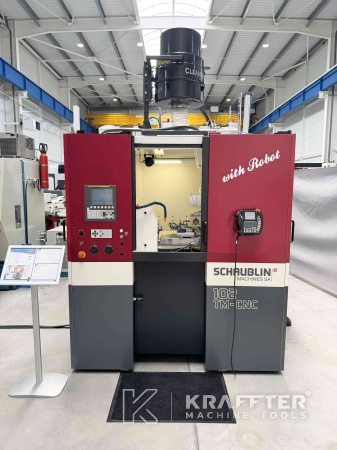

Maschinentyp: CNC-Drehmaschine
Marke : SCHAUBLIN
N° de stock: 90151
Modell : 102 TM
Jahr : 2012
Standort : 73240 St-Genix-les-Villages, FRANCE
MASCHINE VERKAUFT
Interessiert an einem ähnlichen Modell?
Hinterlassen Sie uns Ihre Kontaktdaten:
Technische Daten
Spitzenhöhe
102
Max. Drehdurchmesser
270 [mm]
Zulässiger Durchmesser über dem Schlitten
200 [mm]
Zulässiger Durchmesser über dem Bett
75 [mm]
Verfahrweg X-Achse
120 [mm]
Verfahrweg Z-Achse
100 [mm]
Schnellvorschubgeschwindigkeit X-Achse
7000 [mm/min]
Schnellvorschubgeschwindigkeit Z-Achse
7000 [mm/min]
Arbeitsvorschubgeschwindigkeit X-Achse
0 - 5000 [mm/min] [mm/min]
Arbeitsvorschubgeschwindigkeit Z-Achse
0 - 5000 [mm/min] [mm/min]
Kugelrollspindel X-Achse, Ø x Steigung
12 x 3 [mm]
Kugelrollspindel Z-Achse, Ø x Steigung
12 x 3 [mm]
Auflösung X-Achse
0.0005 [mm]
Auflösung Z-Achse
0.001 [mm]

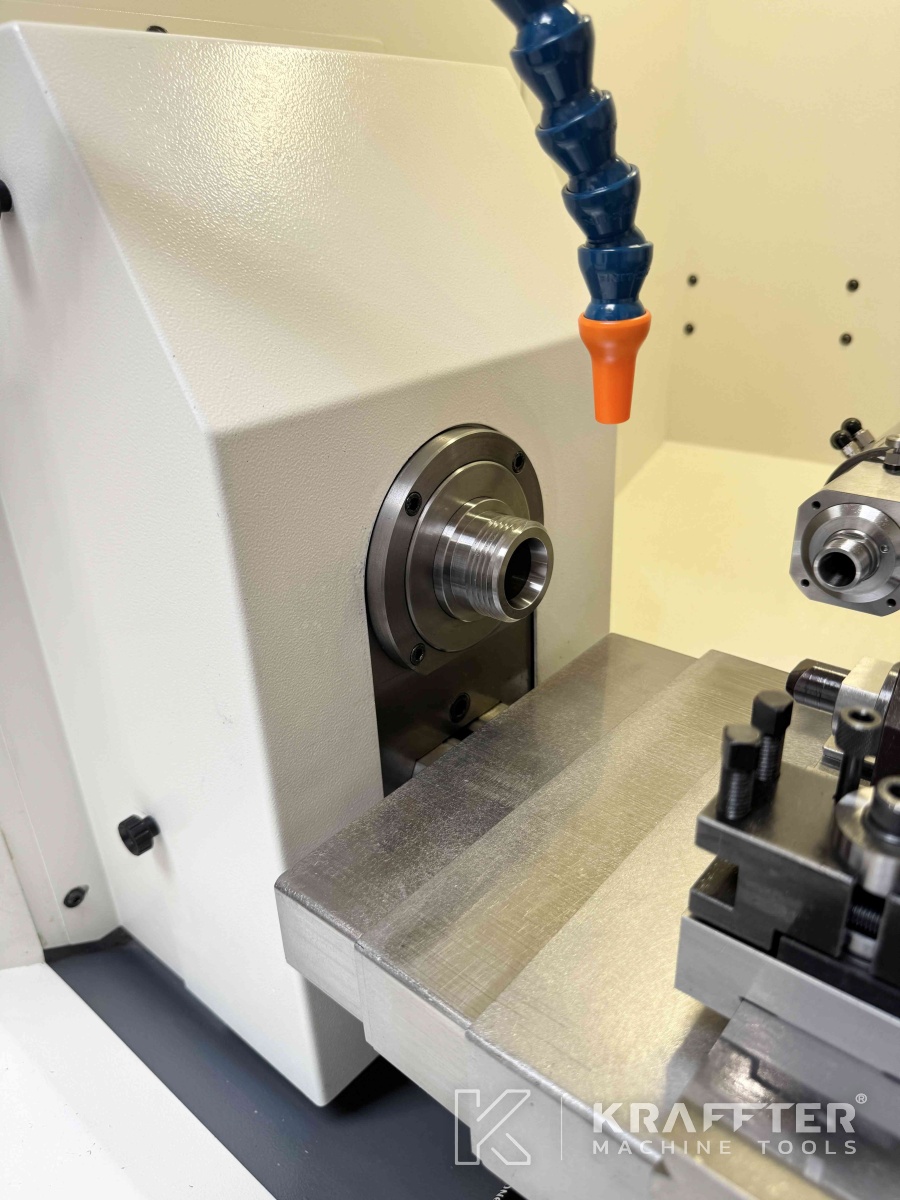

Spindel für Spannzangen
W25
Max. zulässiger Durchmesser in Greifern
19 [mm]
Min. Spindeldrehzahl
50 [U/min]
Max. Spindeldrehzahl
8000 [U/min]
Indexierungsgenauigkeit C-Achse
0.001 [°]
Spindelleistung
2.2 [kW]
Drehmoment Spindel
7 [Nm]
Fassungsvermögen der Kühlmittelwanne
25 [l]
Druck Kühlmittelpumpe
0.5 [bar]
Durchfluss Kühlmittelpumpe
10 [l/min]
Installierte Leistung
7 [kVA]
Nennstrom
10 [A]
Versorgungsspannung
400 [V]
Anzahl Stunden im Betrieb
925 [h]
Anzahl Spindelstunden
645 [h]
Gewicht
860 [kg]
Zusätzliche Informationen

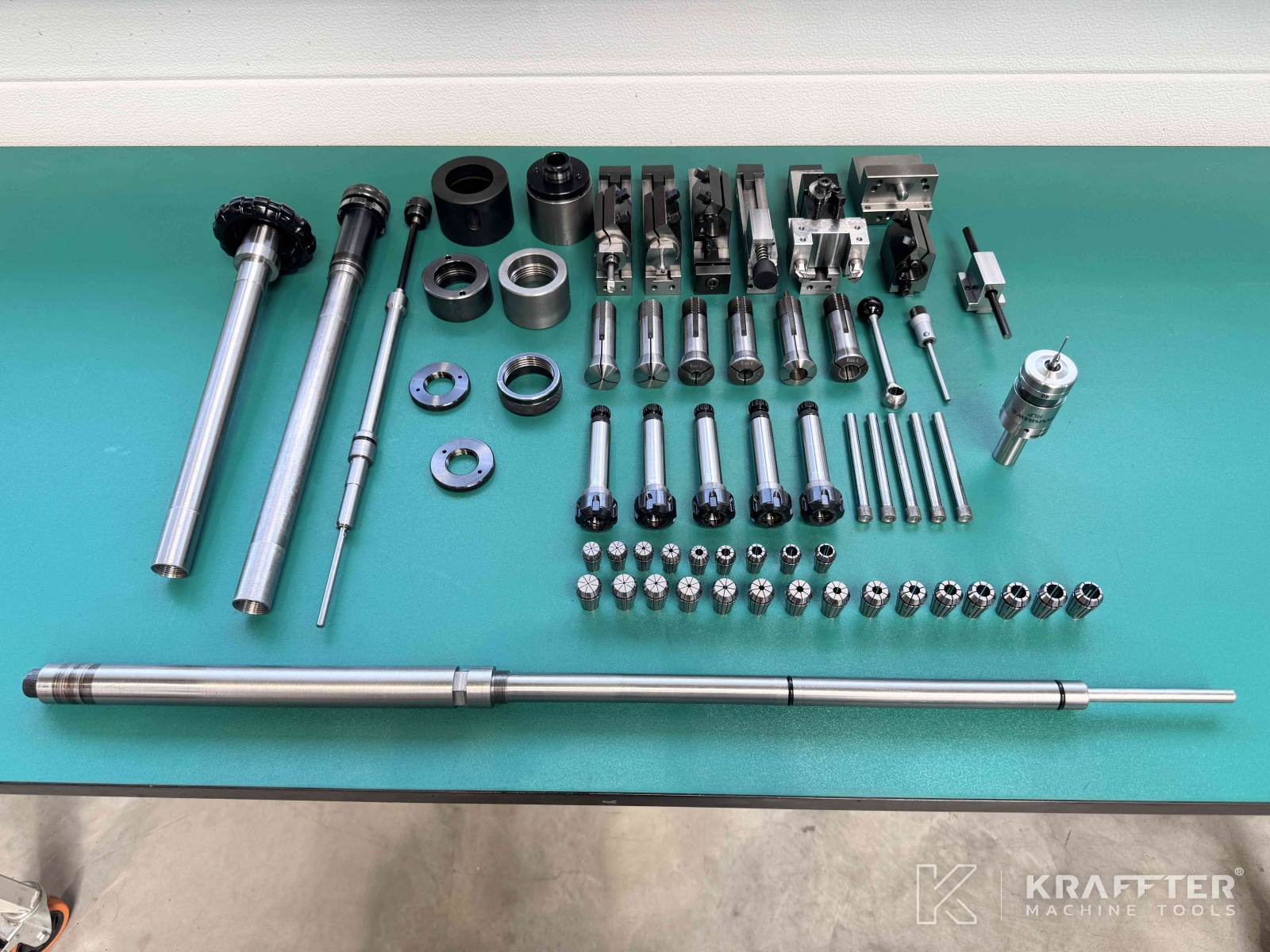

INCLUDED EQUIPMENT:
x1 complete coolant system – Ref SCHAUBLIN: 0202-80600-000

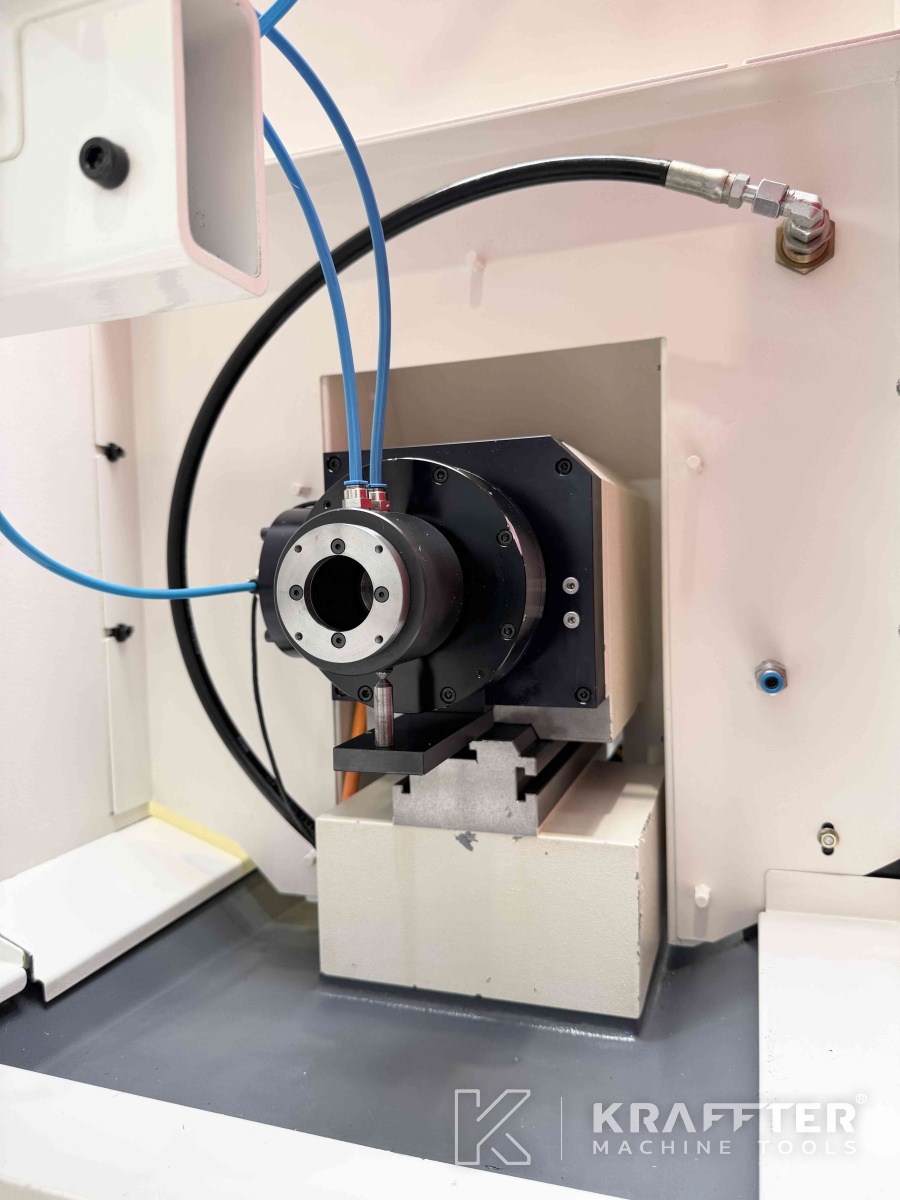

x1 pneumatical clamping attachment W25 TM – Ref SCHAUBLIN: 0202-21660-000
x1 manual drawbar W25

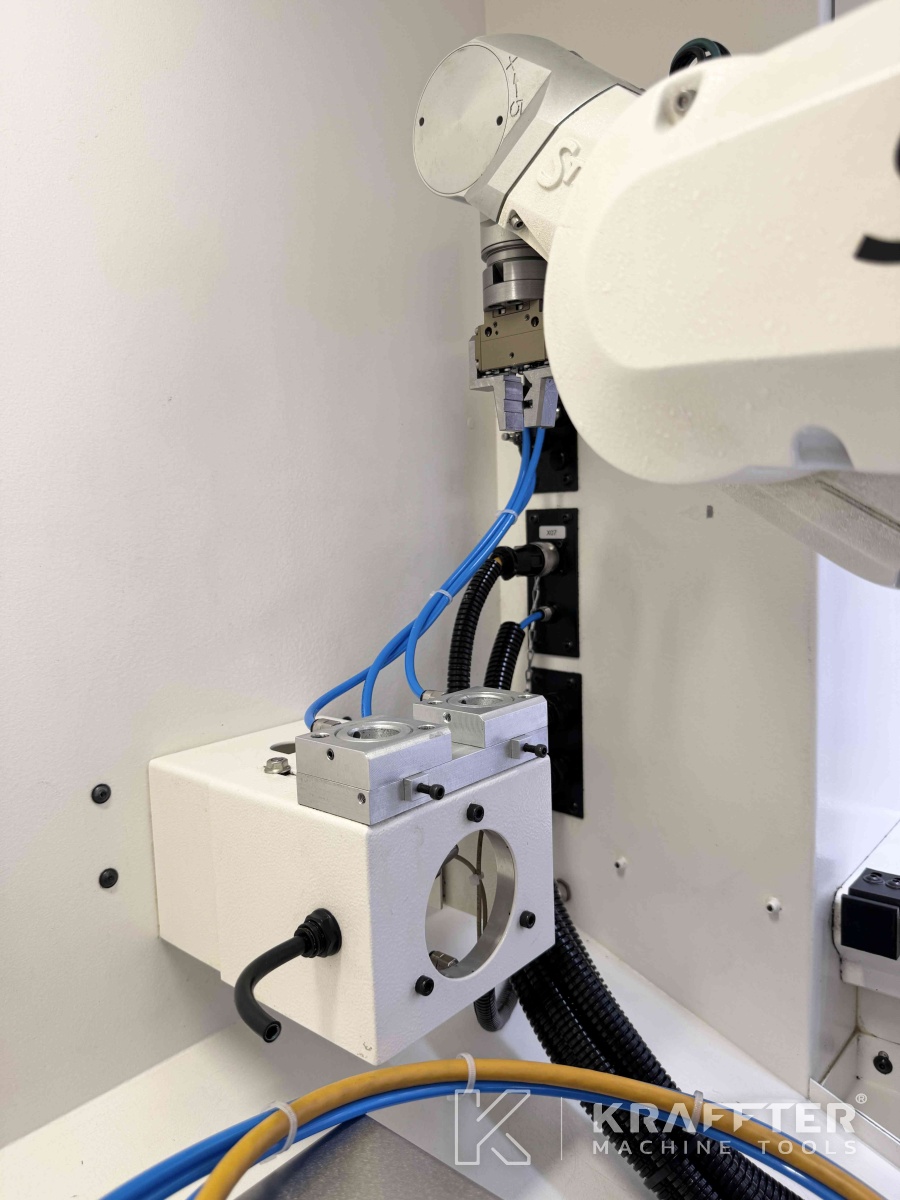

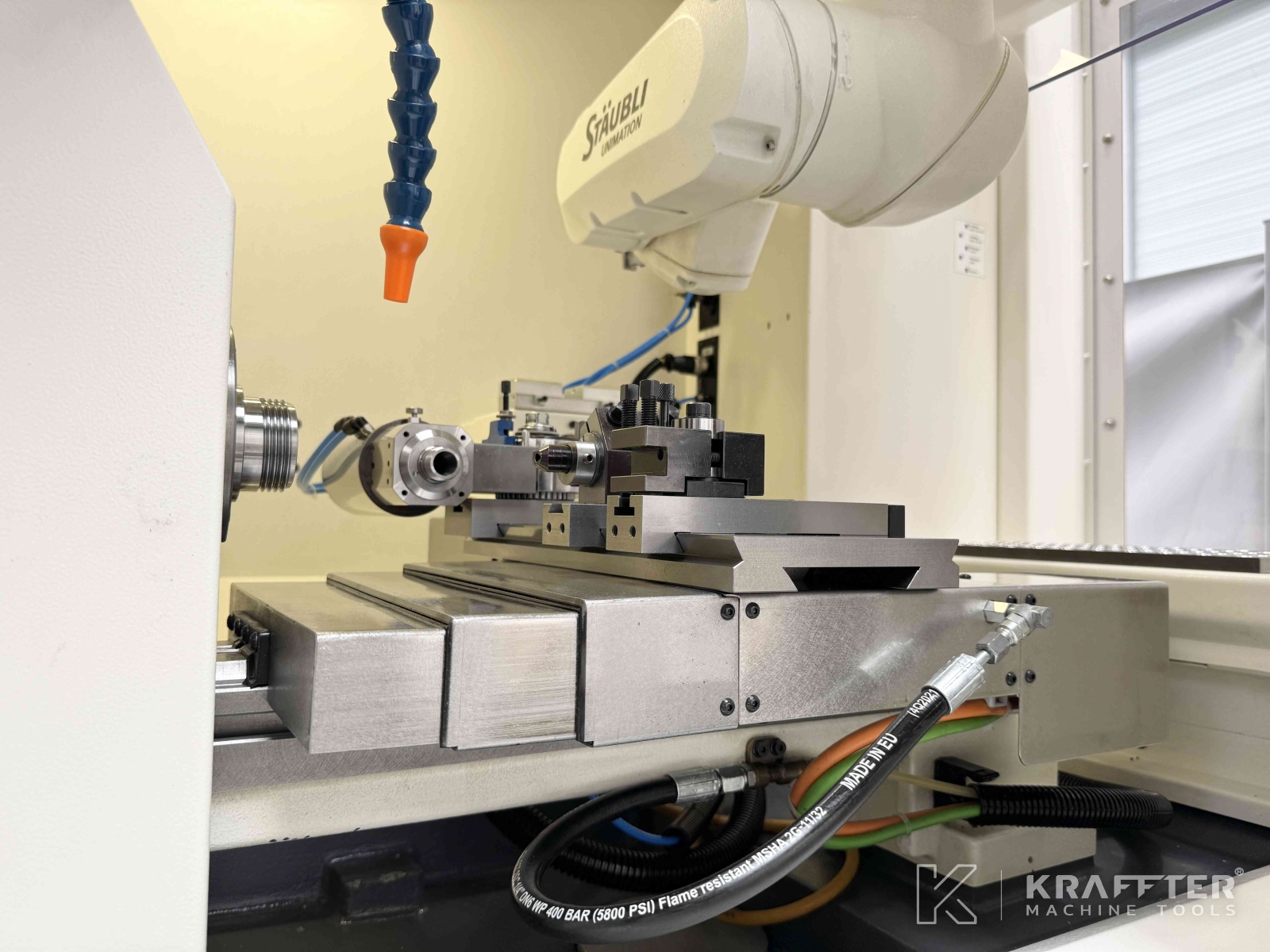

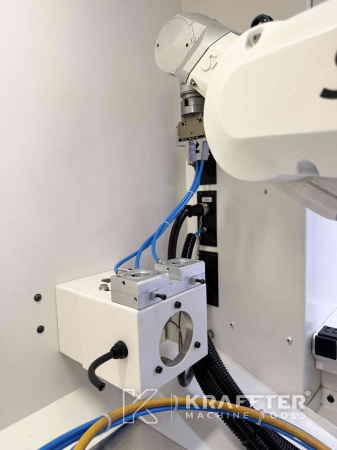

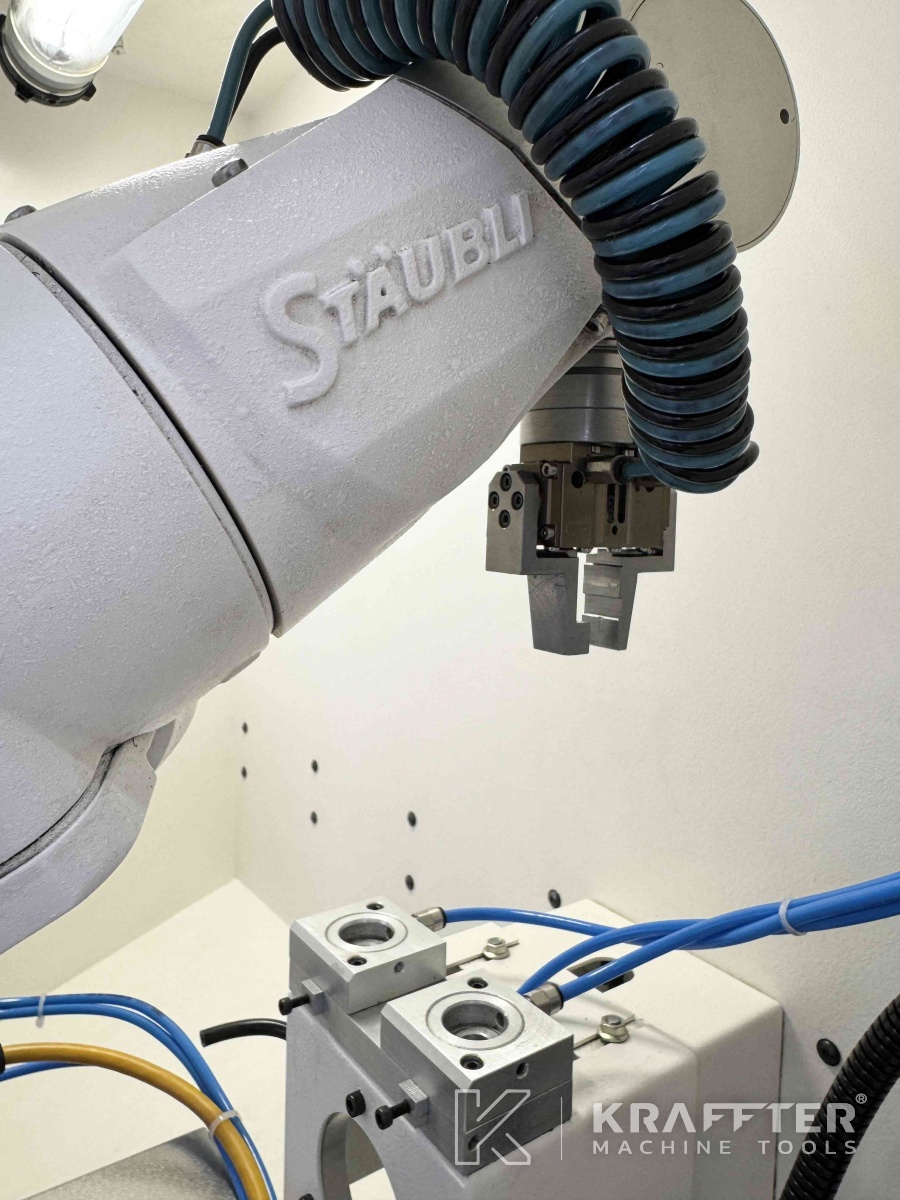

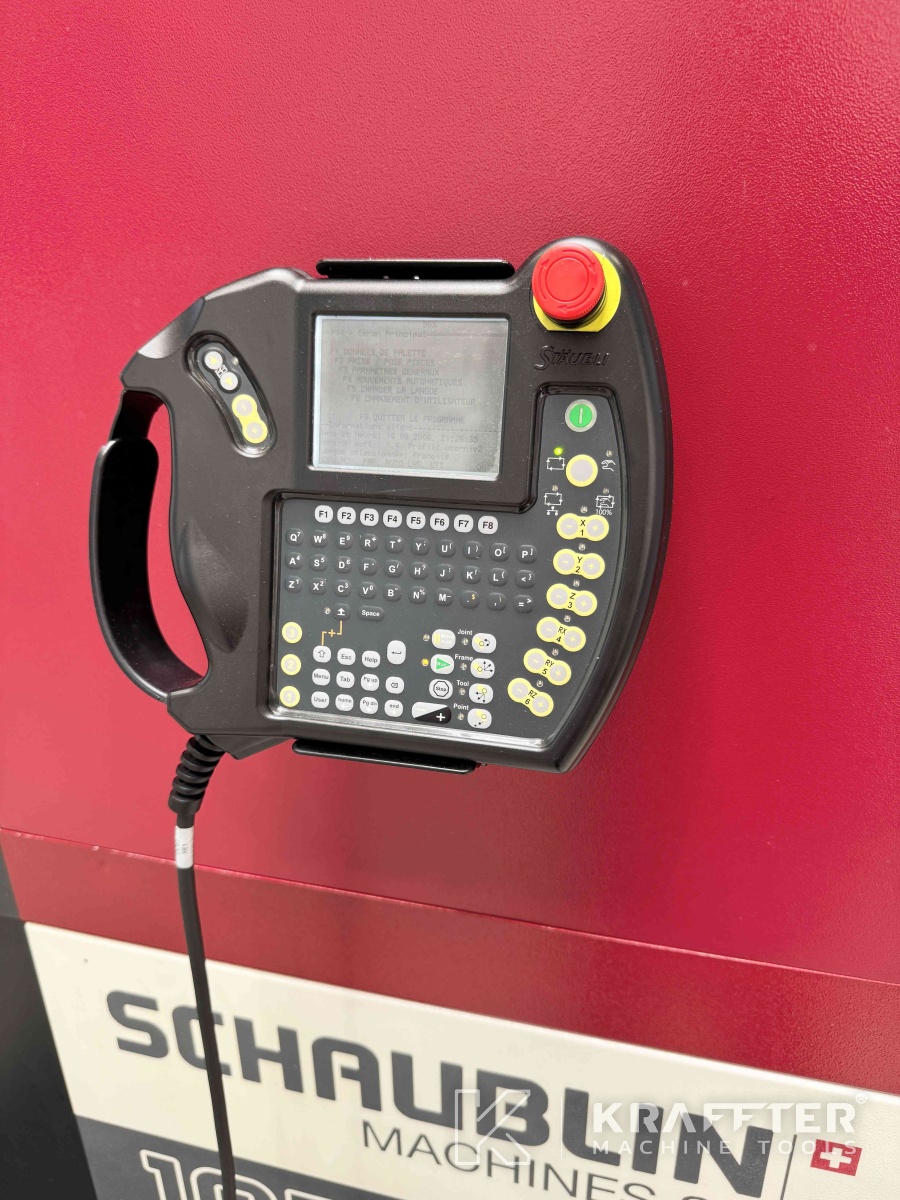

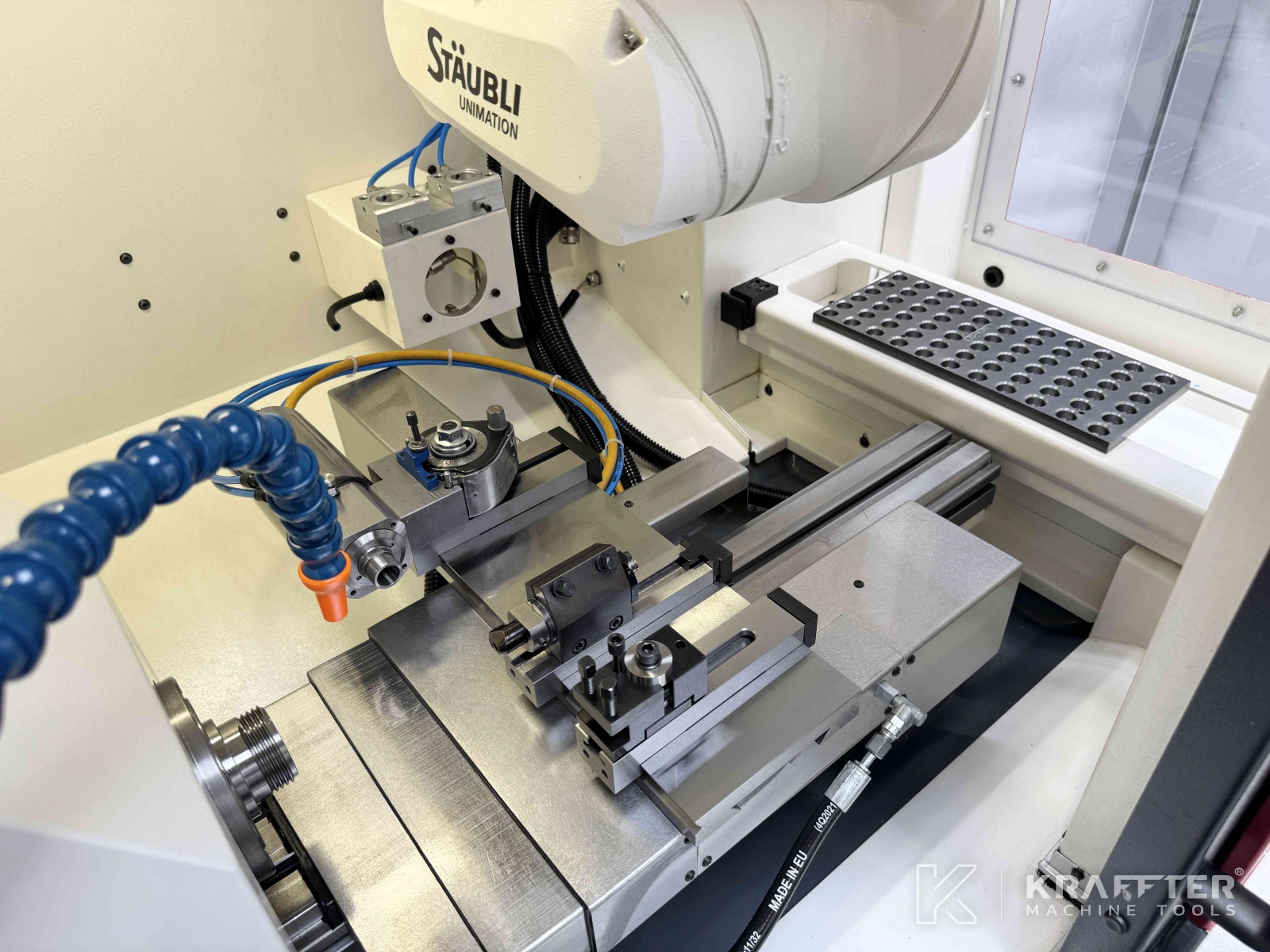

x1 STÄUBLI TX 40 articulated robot (6 degrees of rotation)

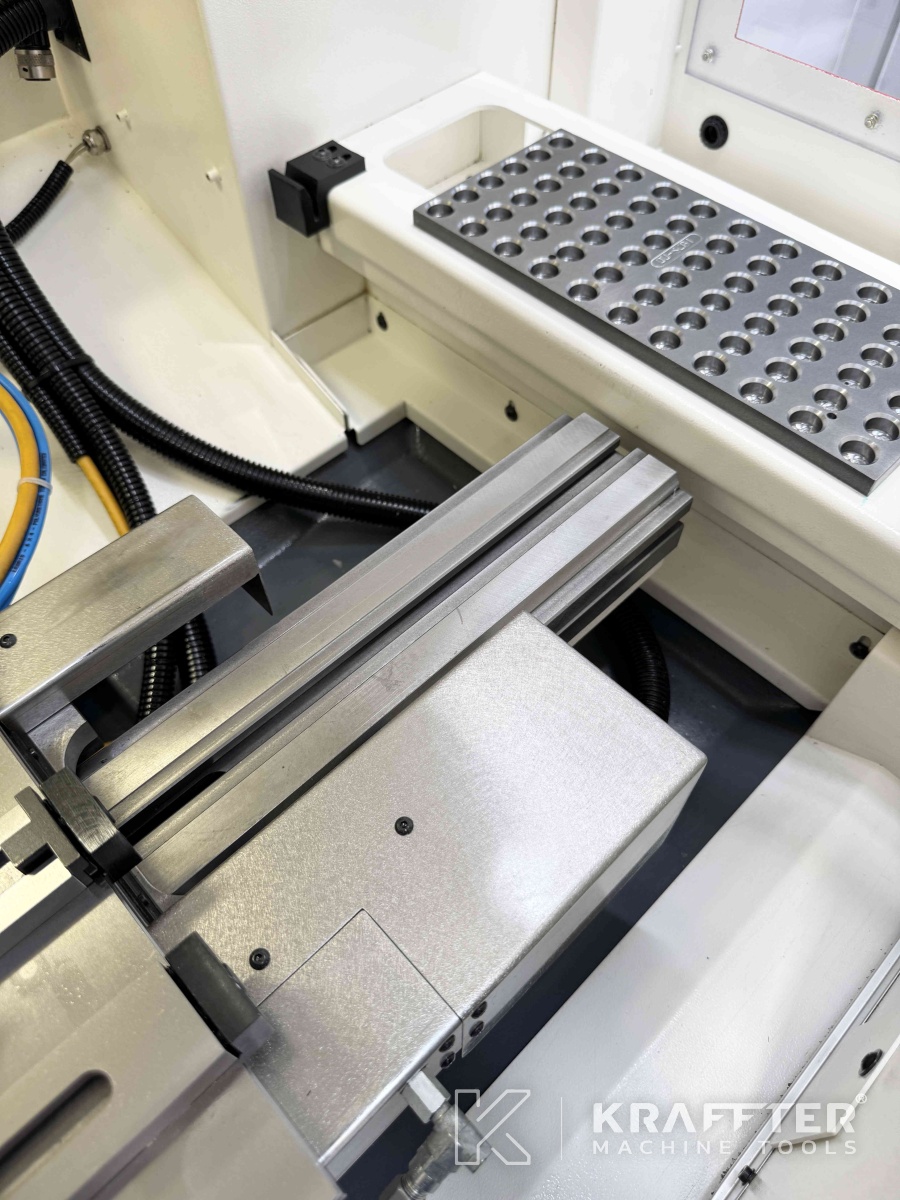

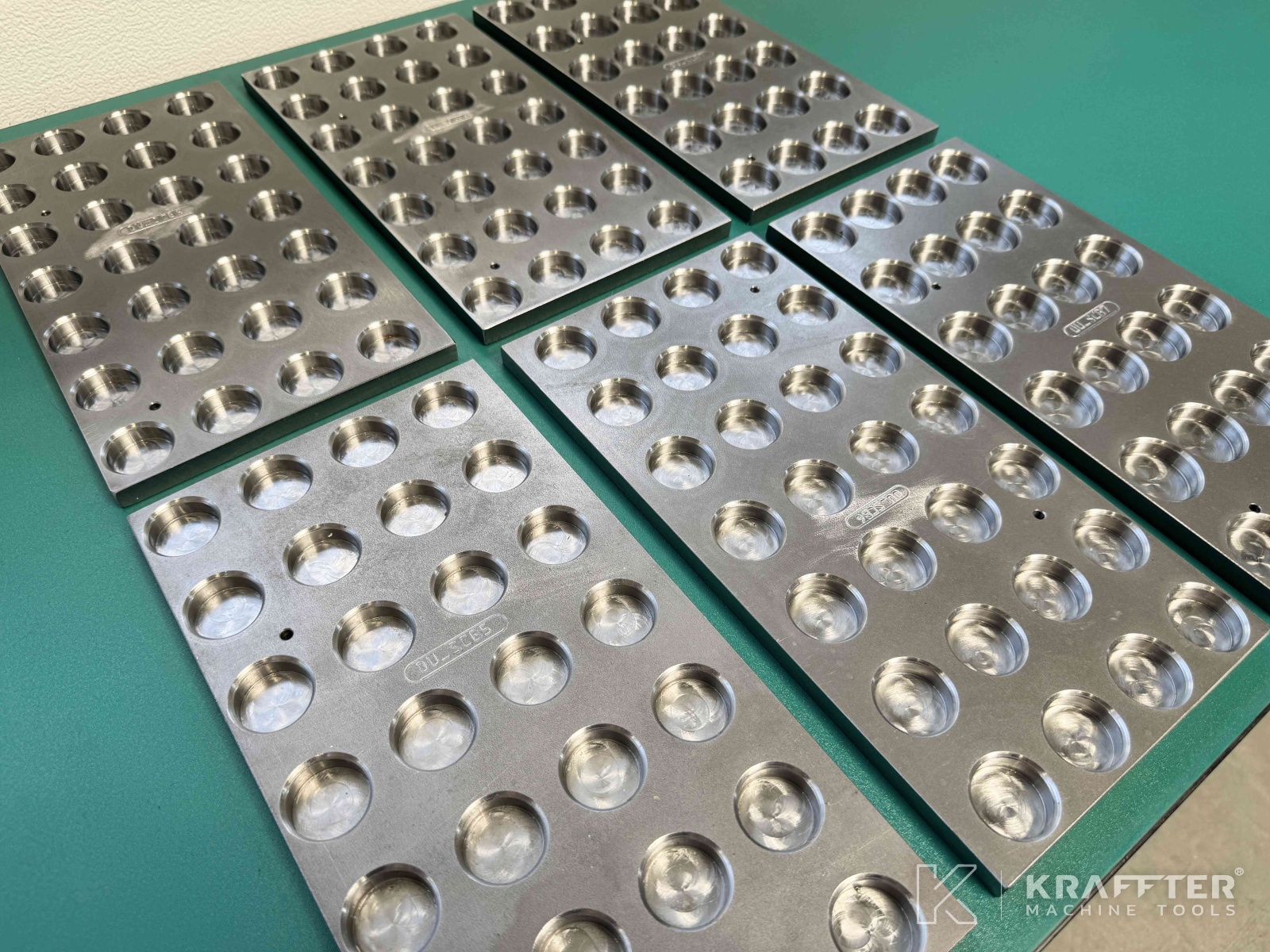

x8 pallets

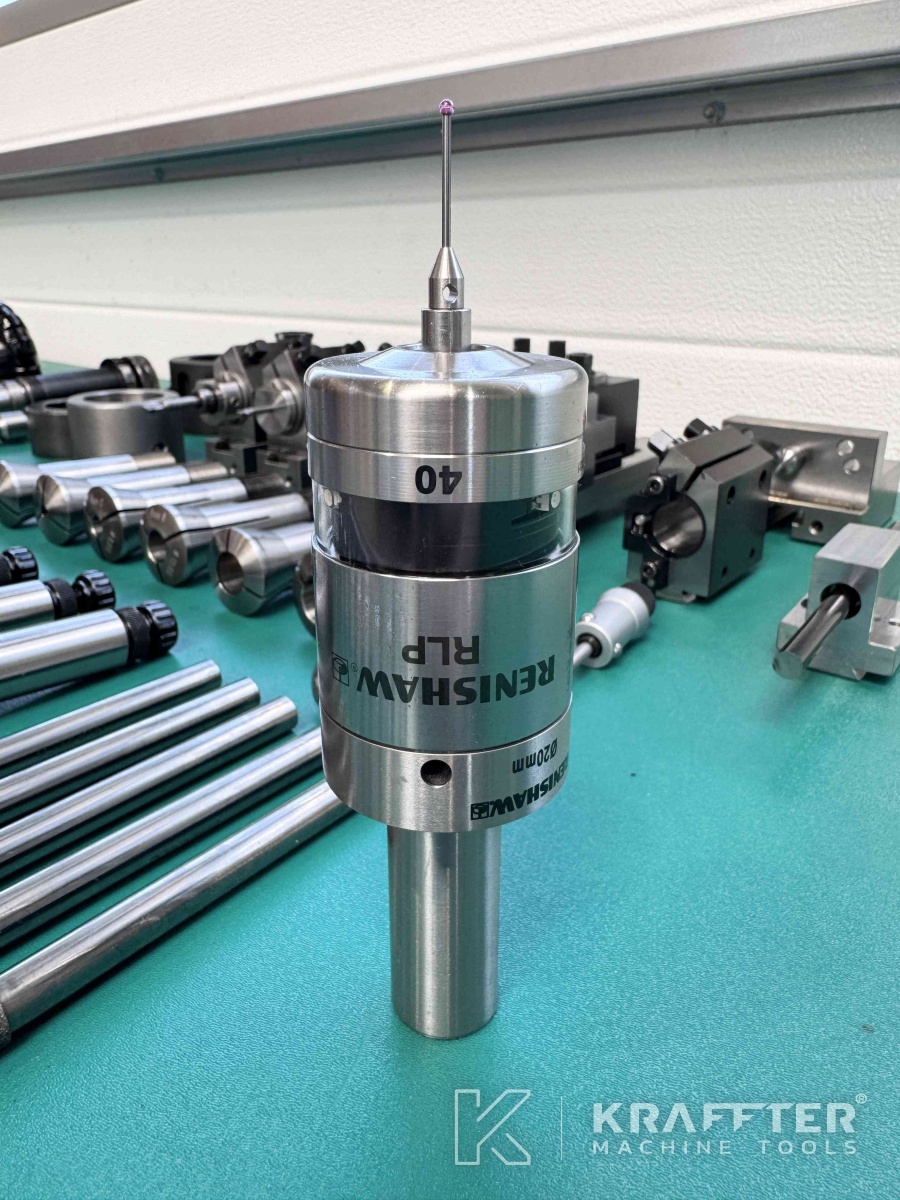

x1 RENISHAW RLP40 part probe
x1 tool zero setting microscope – Ref SCHAUBLIN: 0102-60010-000

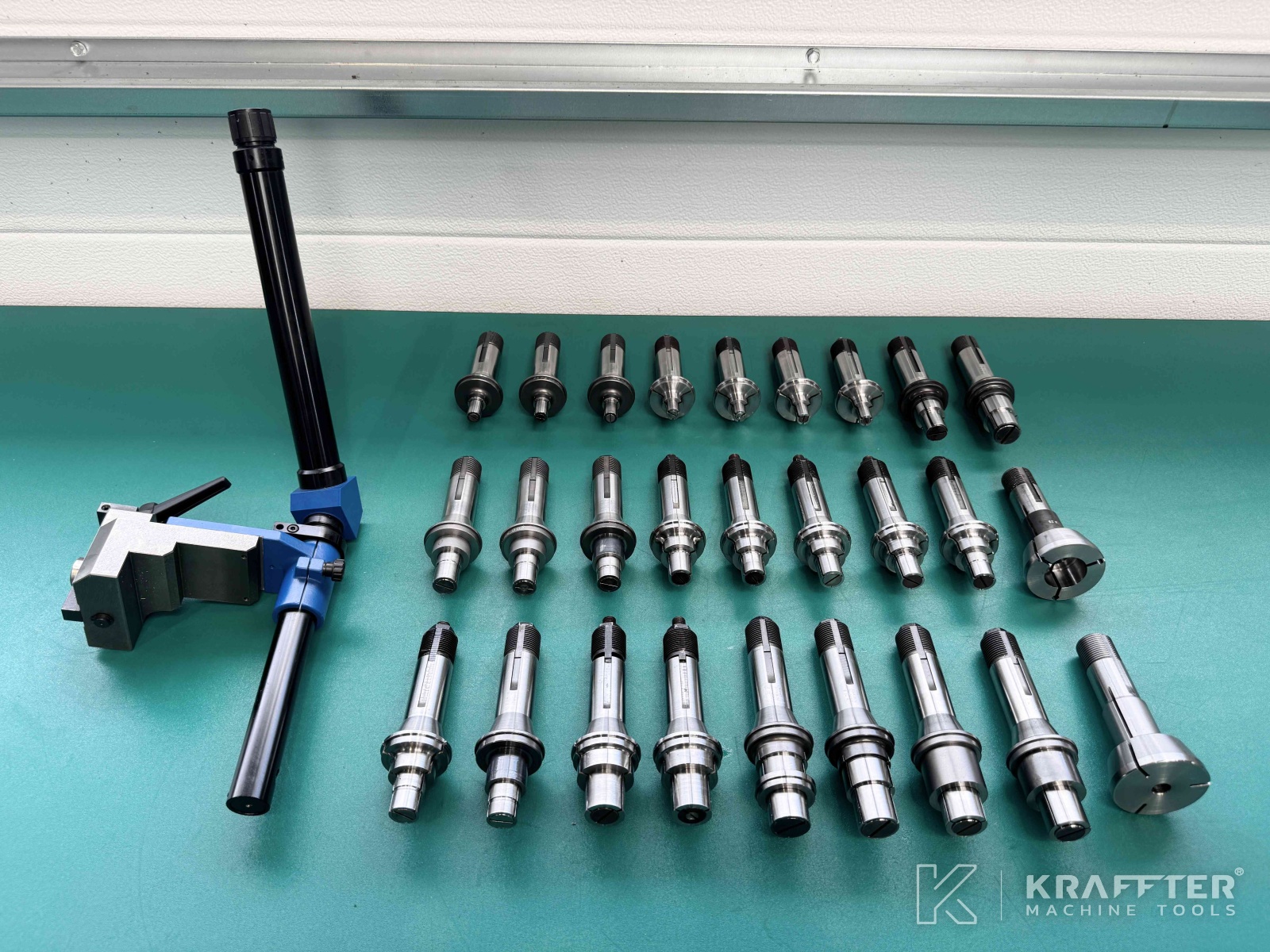

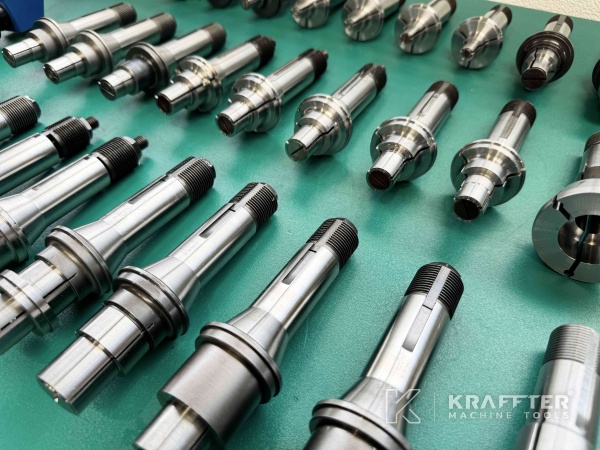

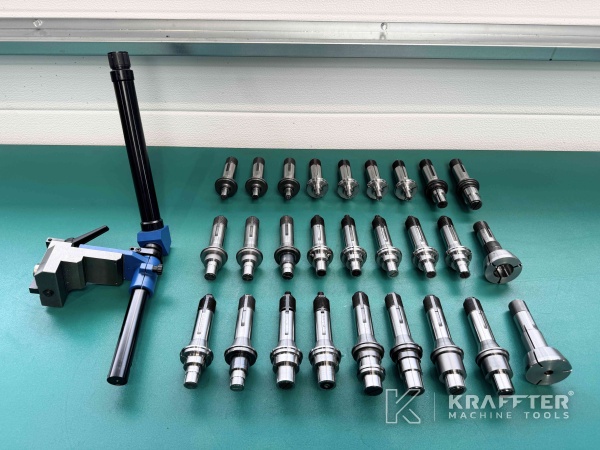

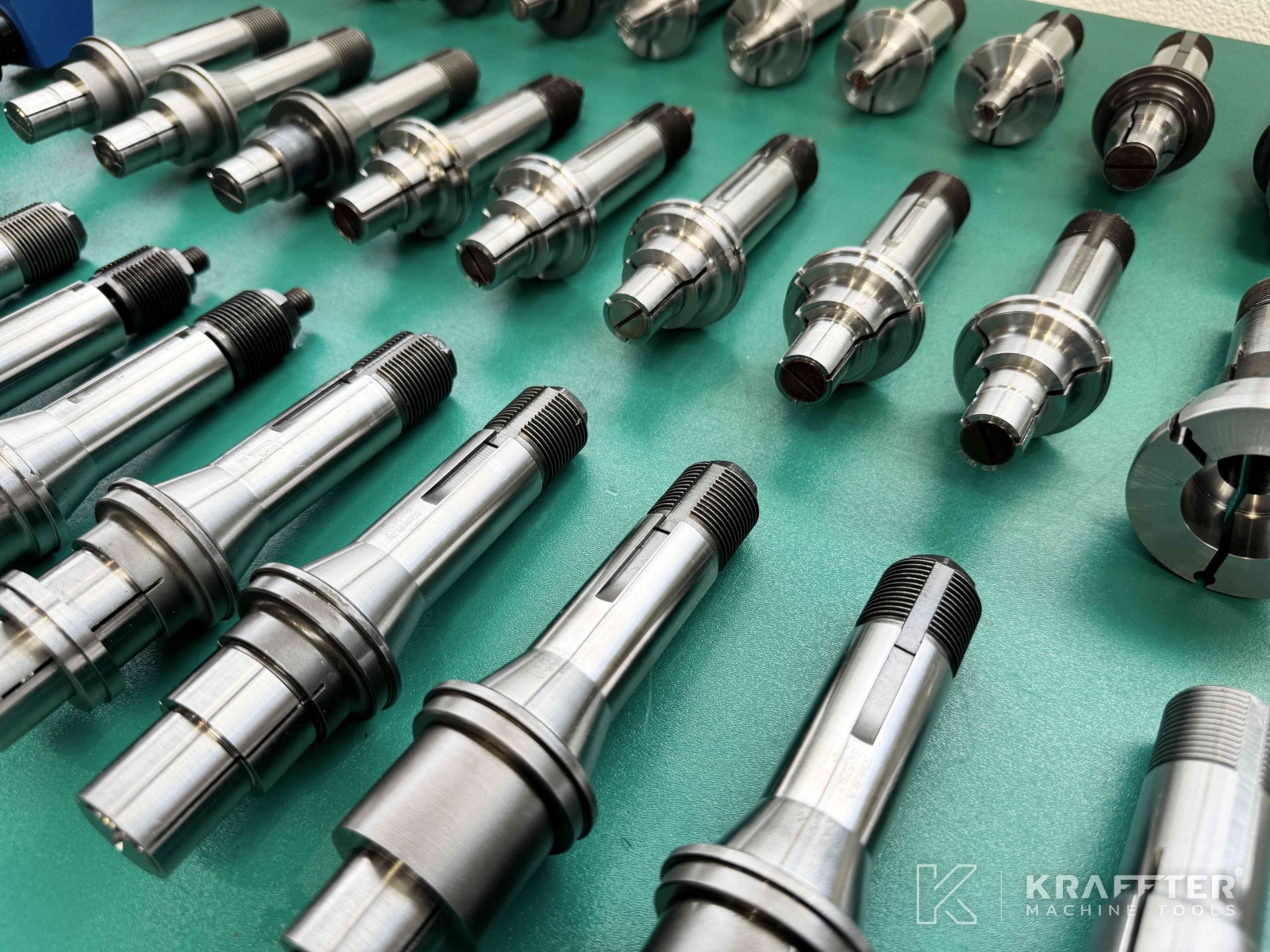

x25 single piece expanding arbors W25
x1 closer Ø68 [mm] for external step collet Gr.1 – Ref SCHAUBLIN: 0102-25221-000
x1 external step colet blank W25

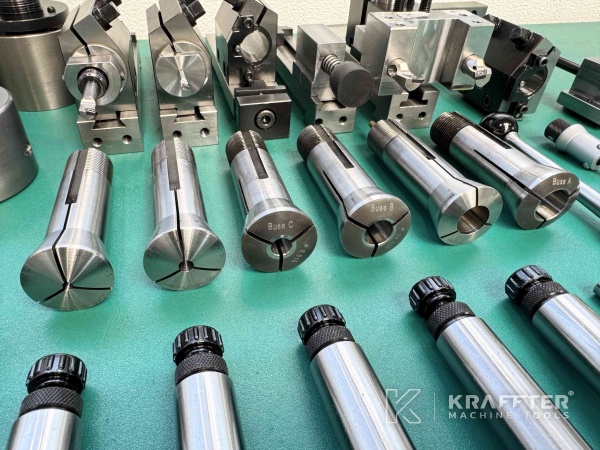

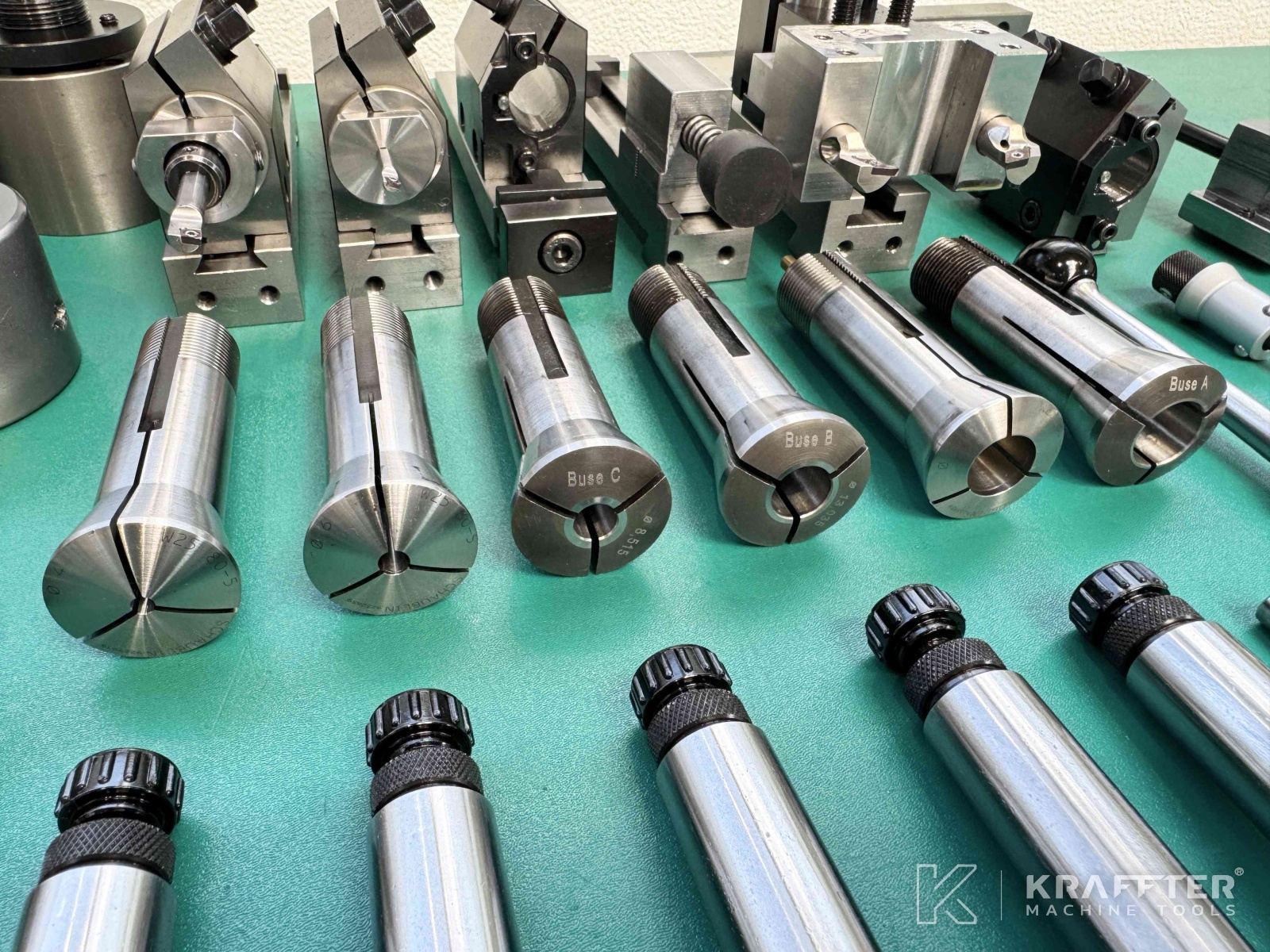

x6 W25 collets
x1 adjustable depth stop for W25 collets – Ref SCHAUBLIN: 0102-30225-000
x1 adjustable stop and extractor W25

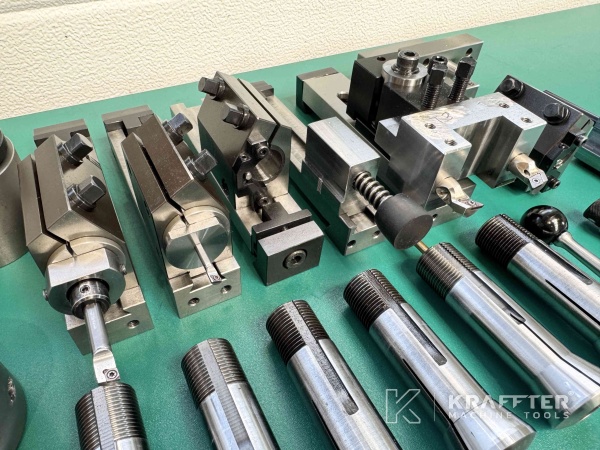

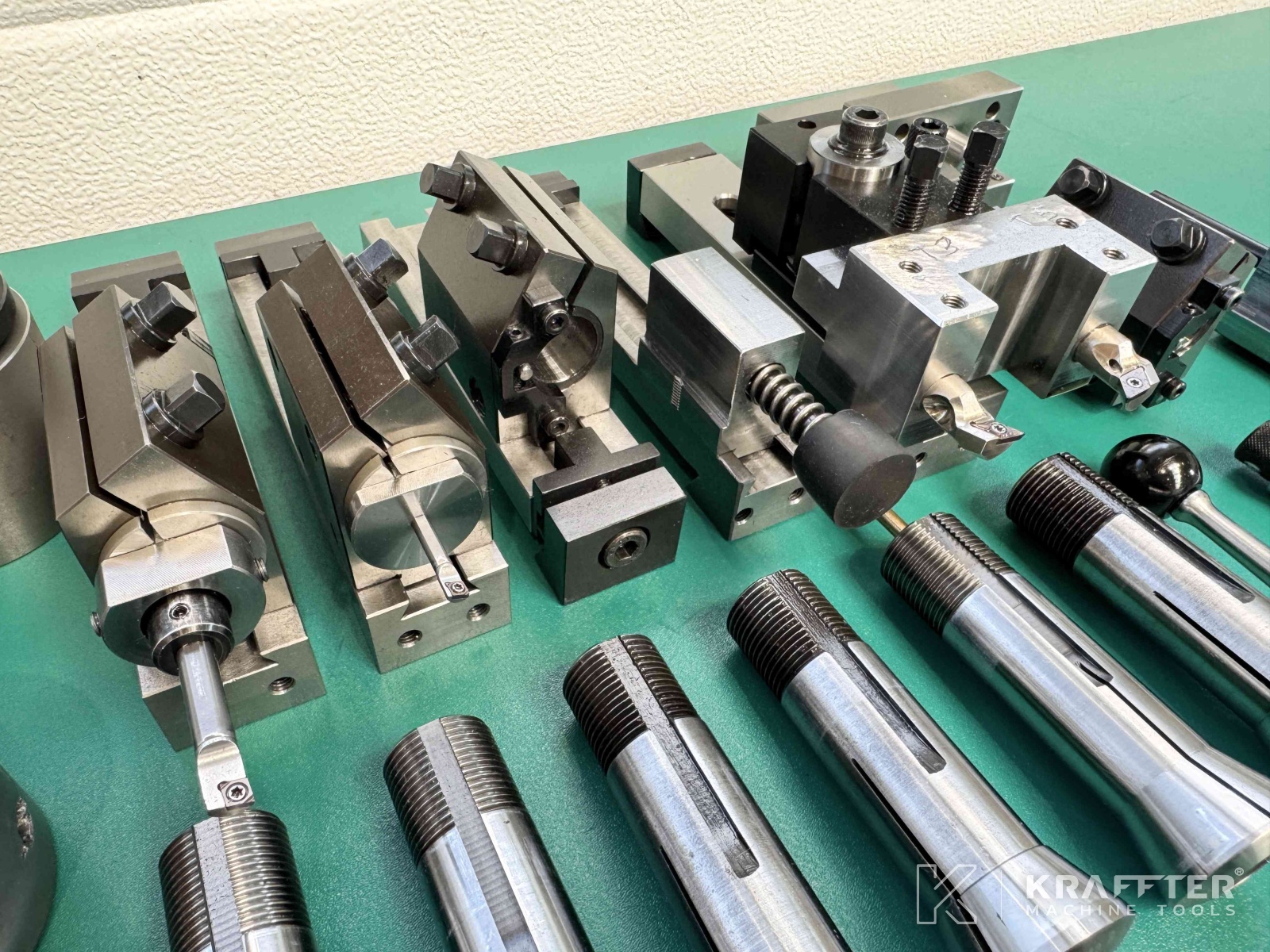

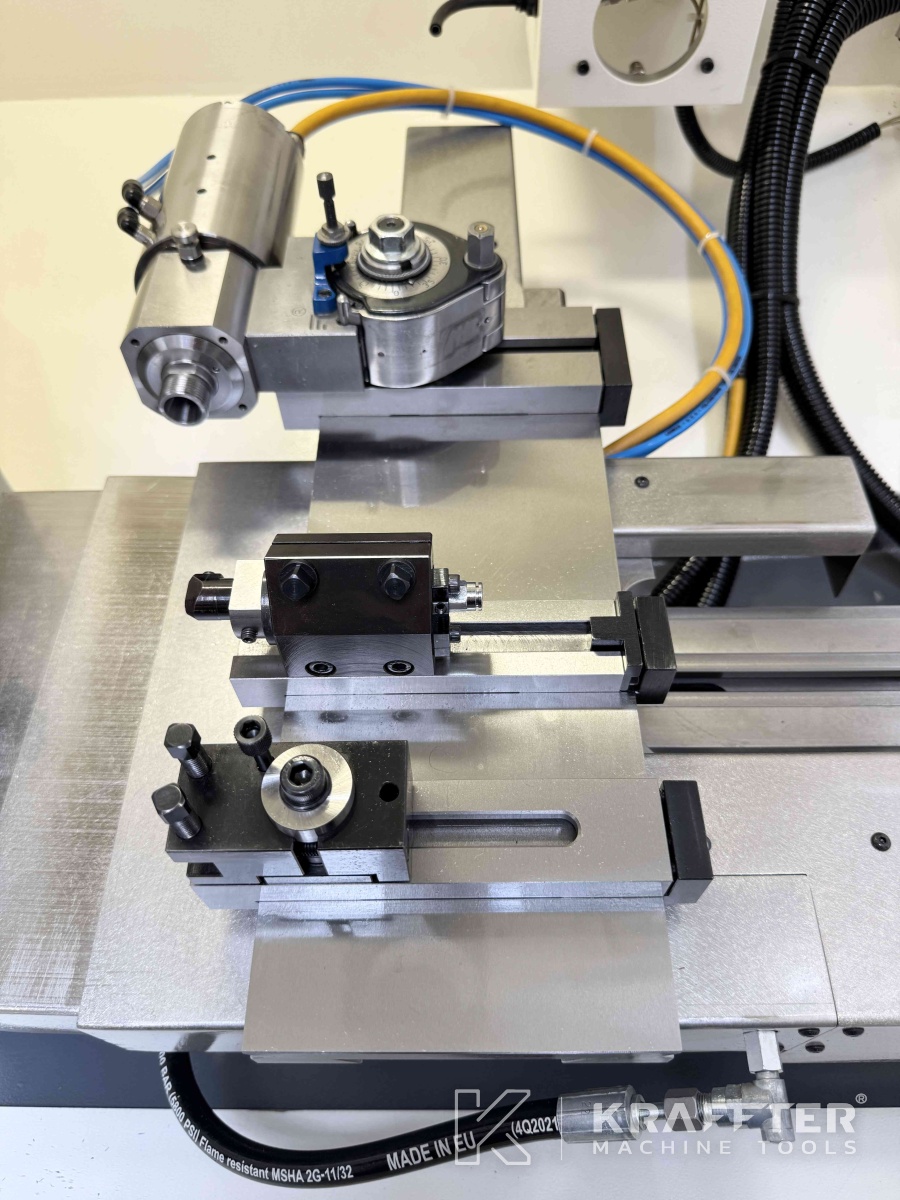

x1 quick-change toolholder turret MULTIFIX-A
x1 saddle for radial or frontal toolholder, width 60 [mm] – Ref SCHAUBLIN: 0104-46130-000
x4 saddles for toolholder, 36 [mm] wideth with dovetail – Ref SCHAUBLIN: 0104-46190-000
x2 saddles for toolholder, 36 [mm] width, with T-slot – Ref SCHAUBLIN: 0104-46210-000
x1 front radial tool holder, 36 [mm] wide, for 12x12 [mm] tool section – Ref SCHAUBLIN: 0104-46260-000
x1 rear radial tool holder, 36 [mm] wide, for 12x12 [mm] tool section – Ref SCHAUBLIN: 0104-46265-000
x5 adjustable front toolholders, 36 mm wide, Ø20 [mm] bore – Ref SCHAUBLIN: 0104-46200-000

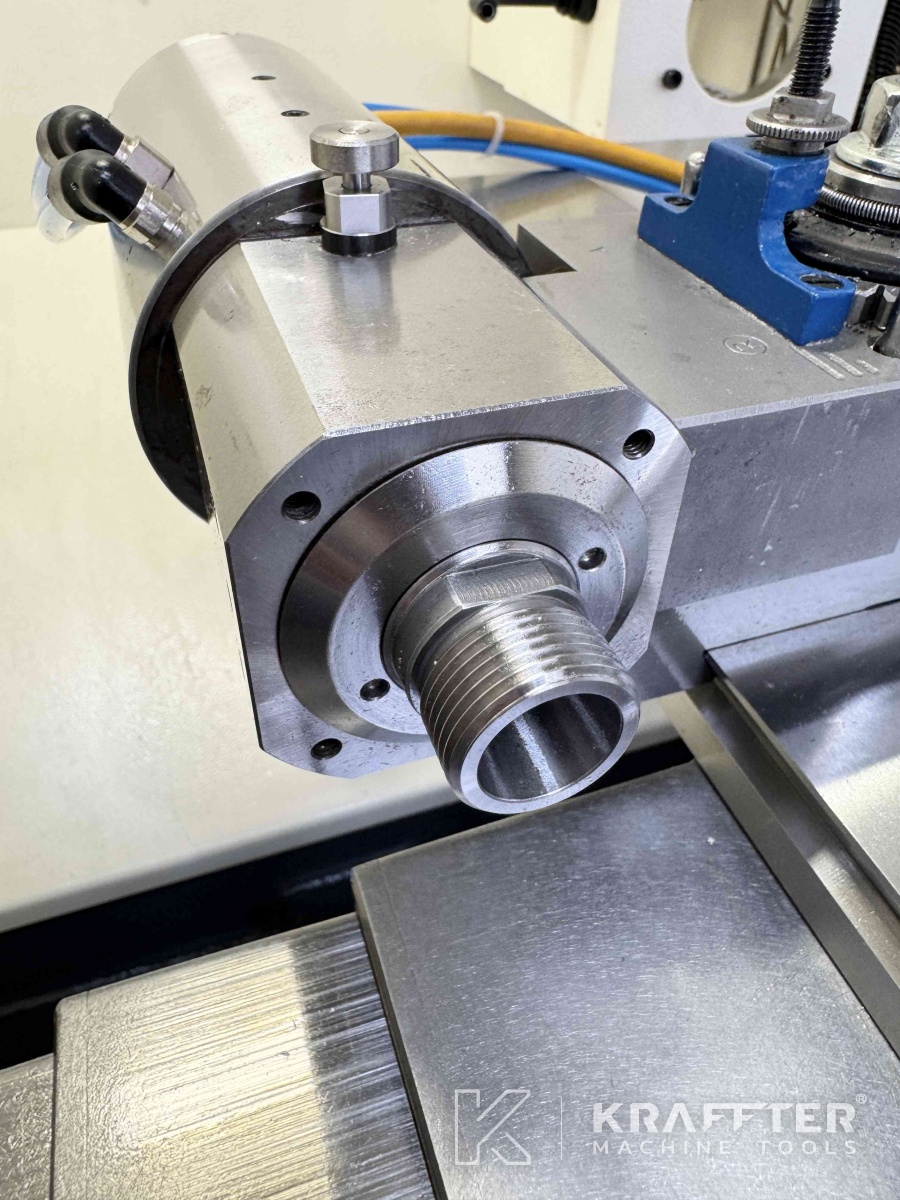

x1 B8 / ESX16 grinding attachment with integrated motor – speed 3000 to 24000 [rpm] – Ref SCHAUBLIN: 0202-87800-000
x1 MULTIFIX tool holder for grinding unit – Ref SCHAUBLIN: 0202-87630-000

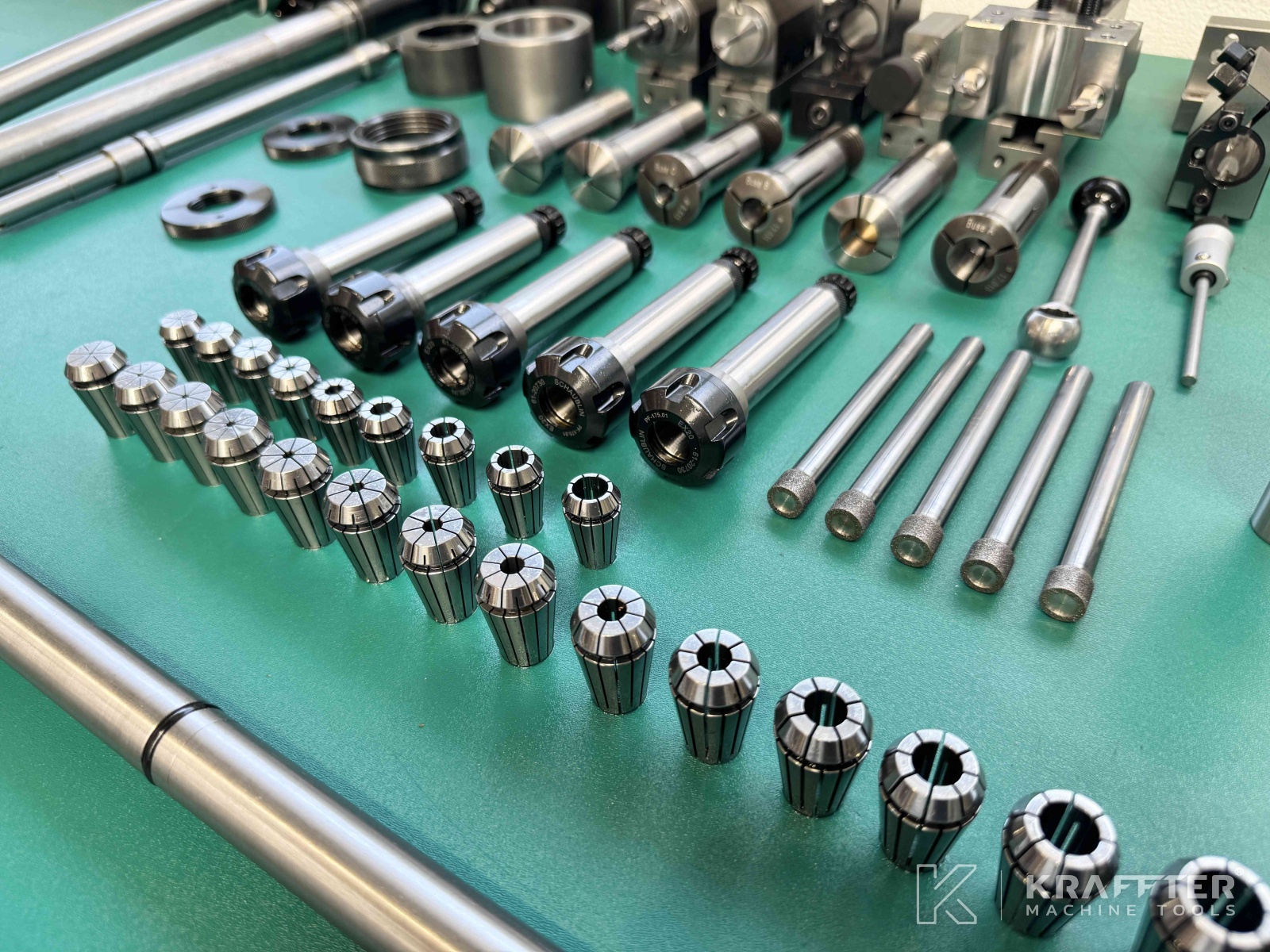

x5 CY20/ESX20 collet holders with EX nut – Ref SCHAUBLIN: 0102-46110-000
x15 ESX20 collets – Ref SCHAUBLIN: 75-20300D
x9 ESX16 collets – Ref SCHAUBLIN: 75-16300D

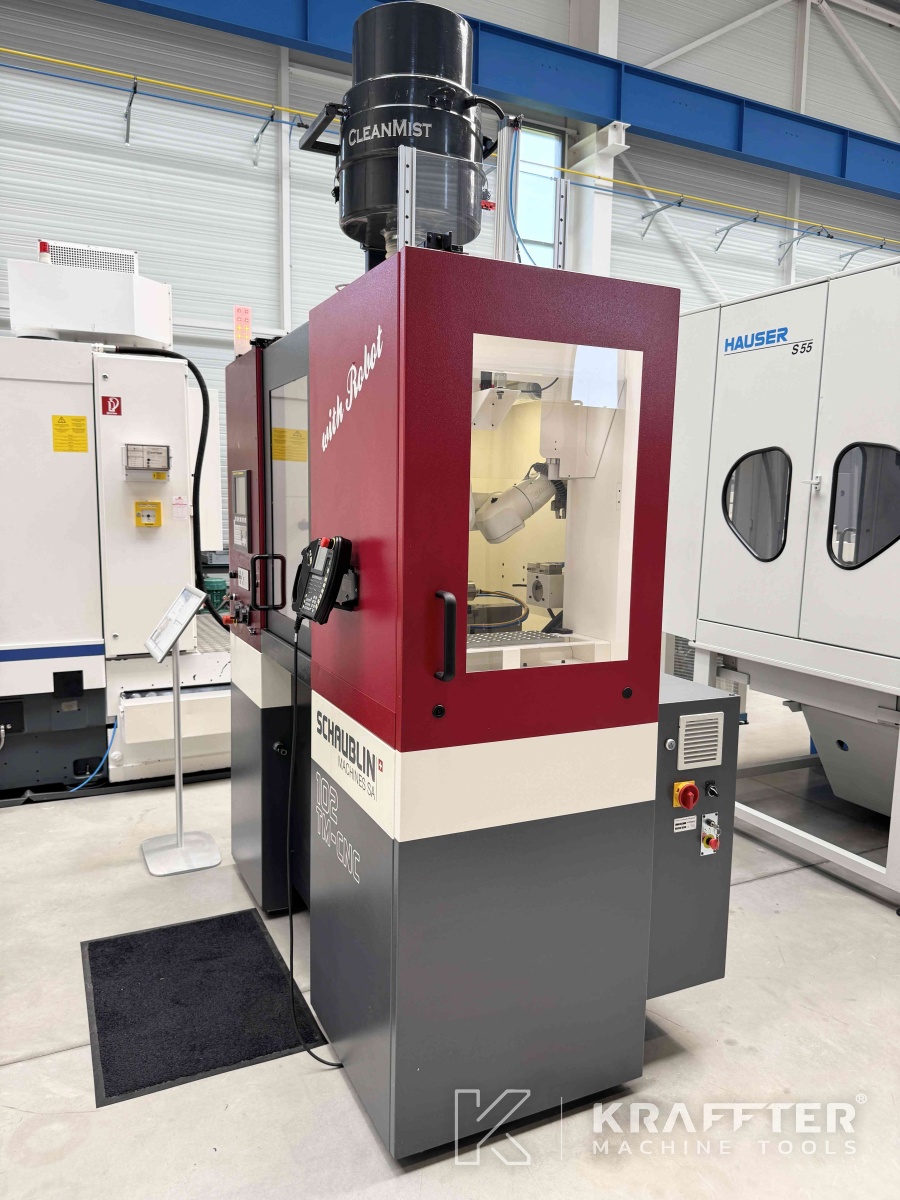

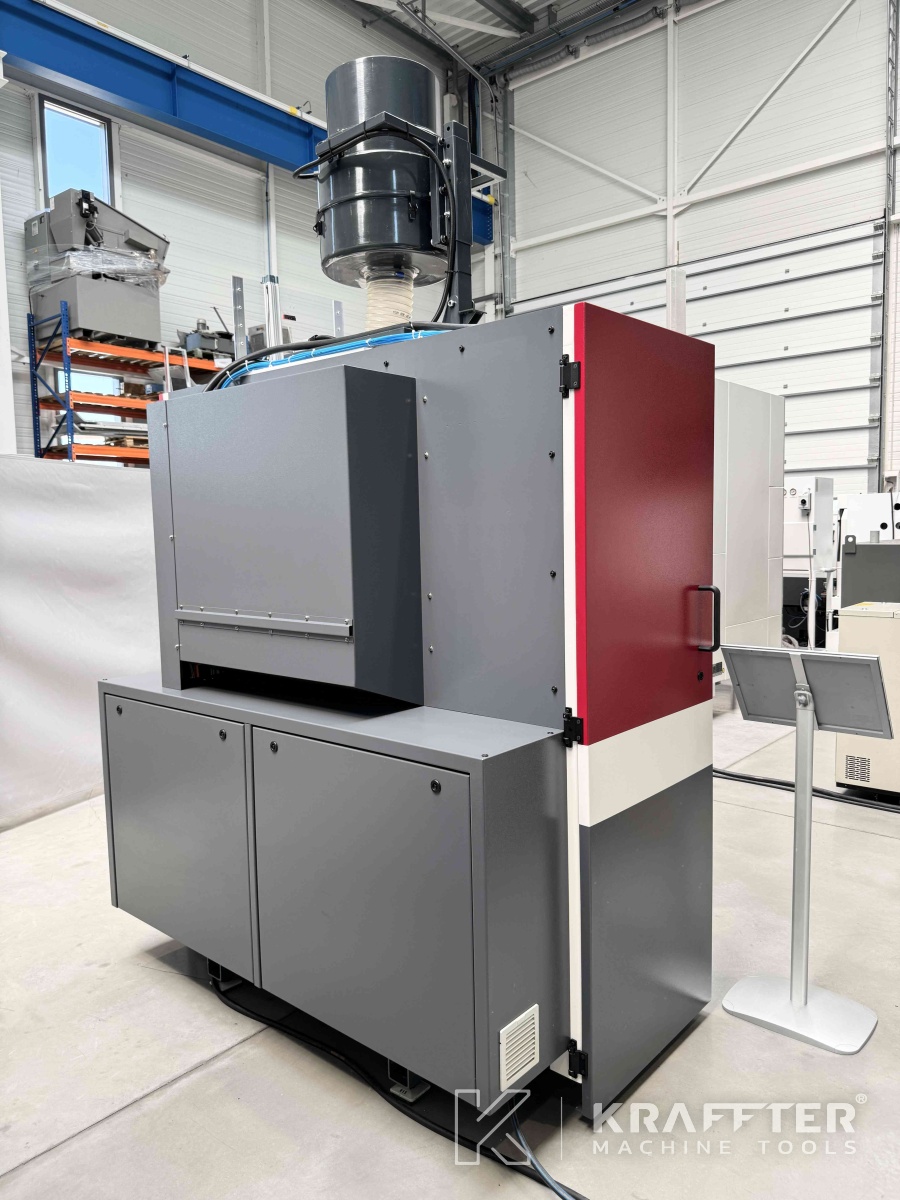

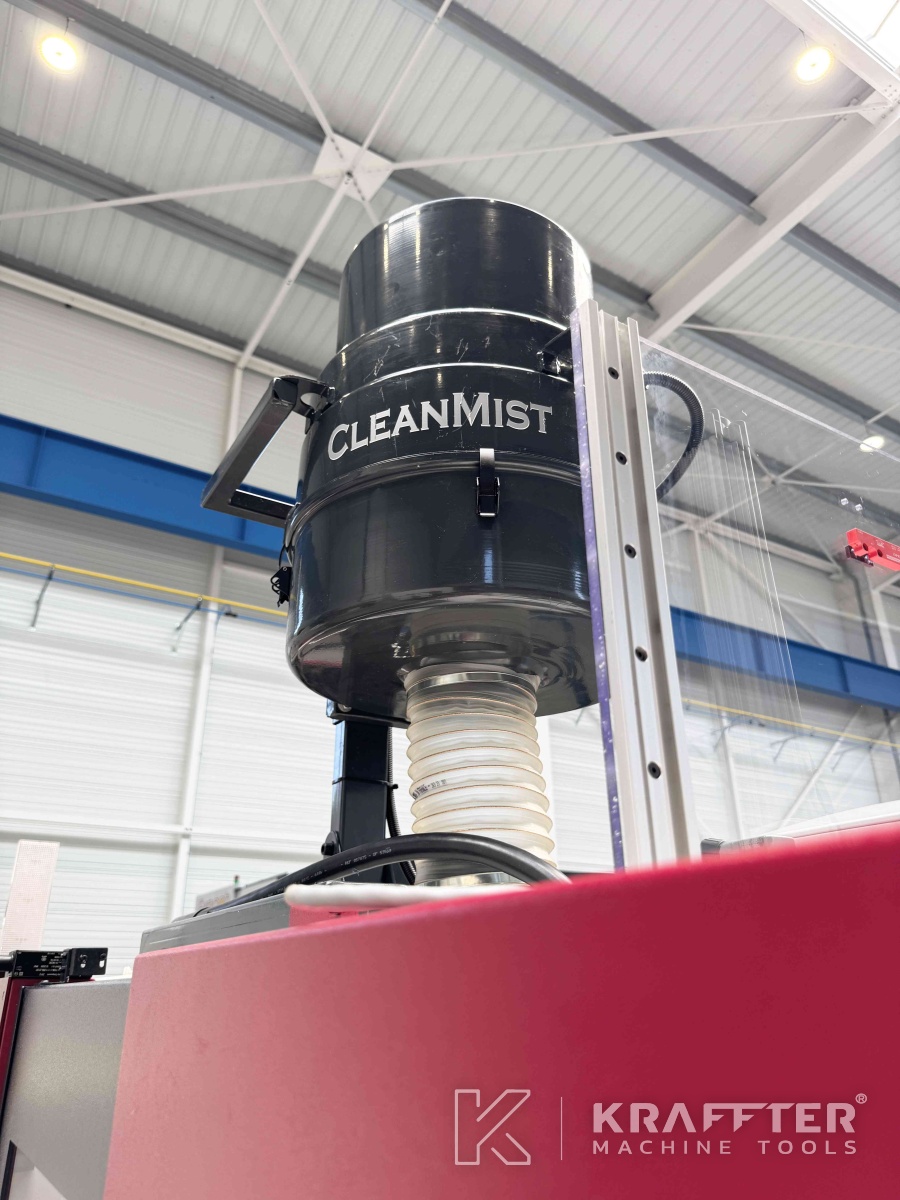

x1 CLEANMIST oil mist extractor
x1 parameter backup

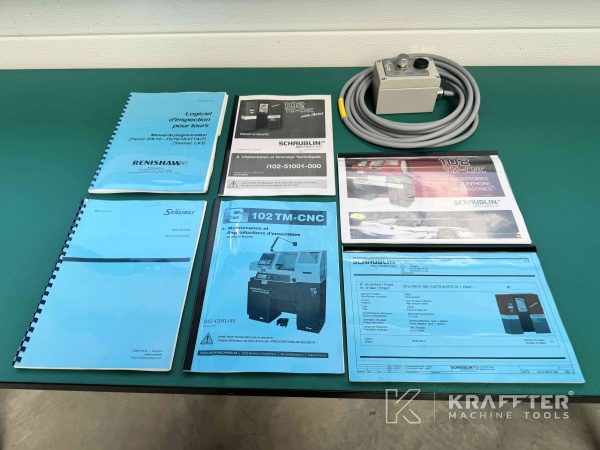

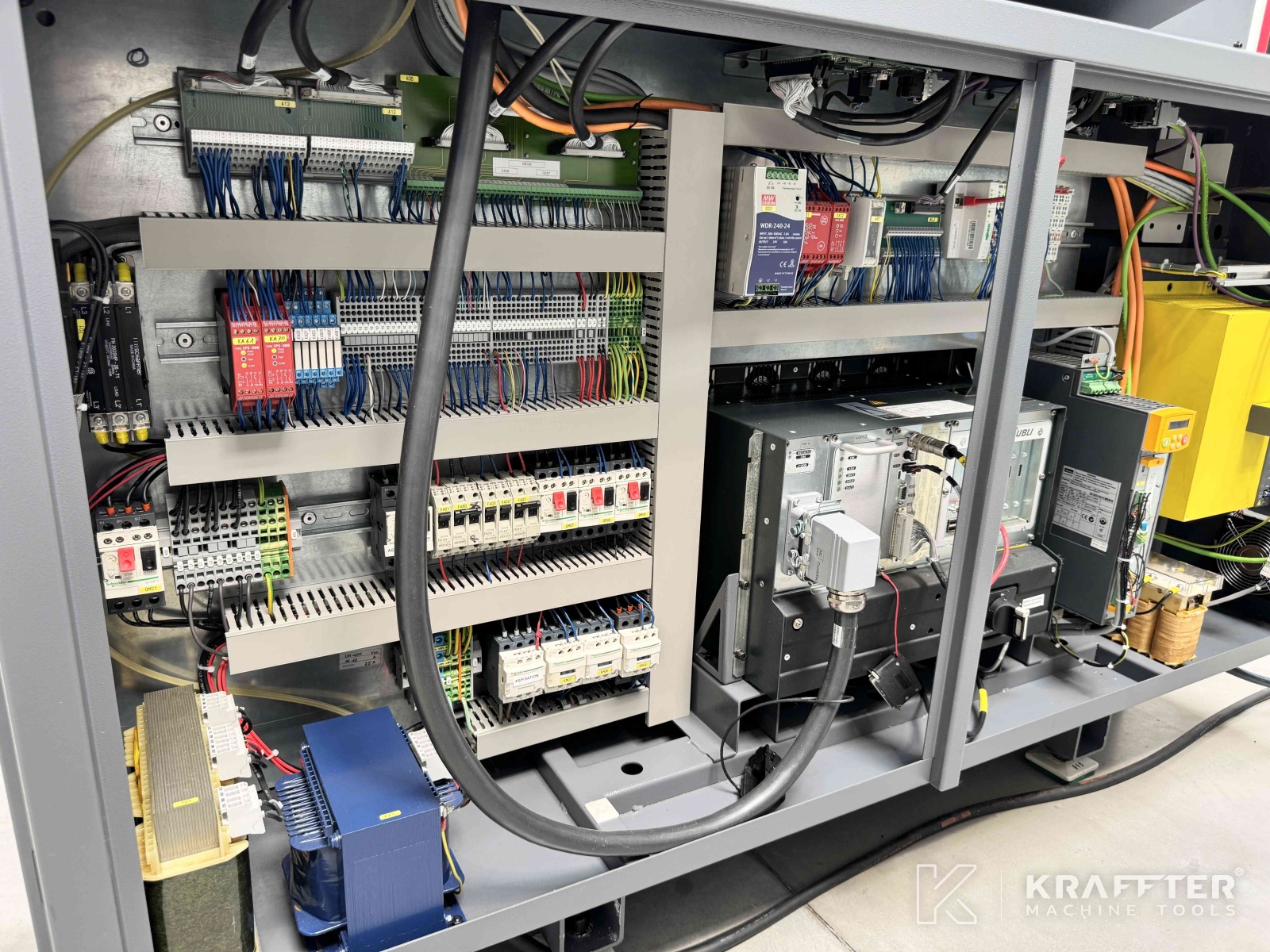

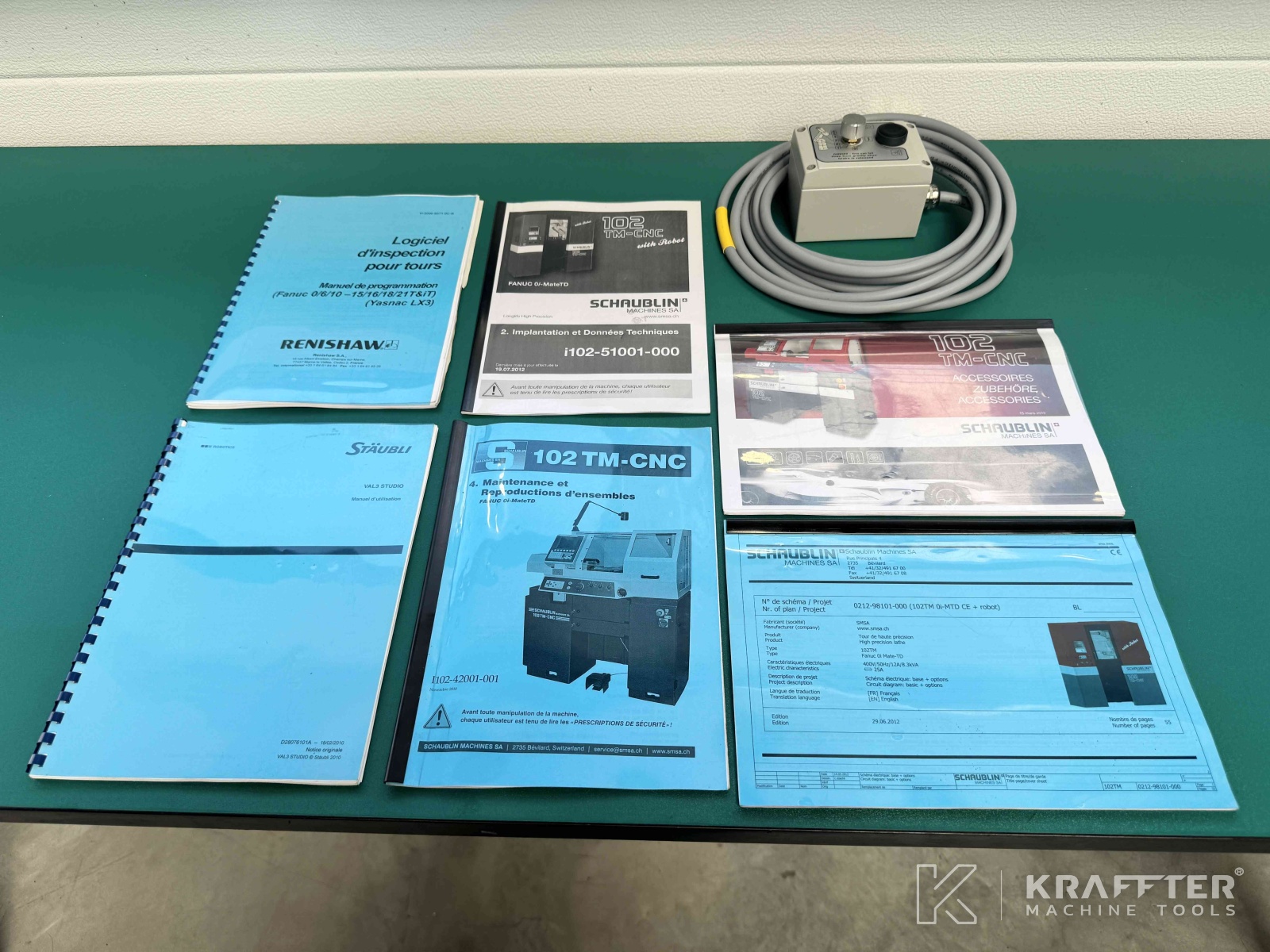

x1 “Electrical Schematics” manual
x1 “Accessories” catalog
Various technical manuals (SCHAUBLIN, FANUC, STÄUBLI, etc.)
