Verkauft

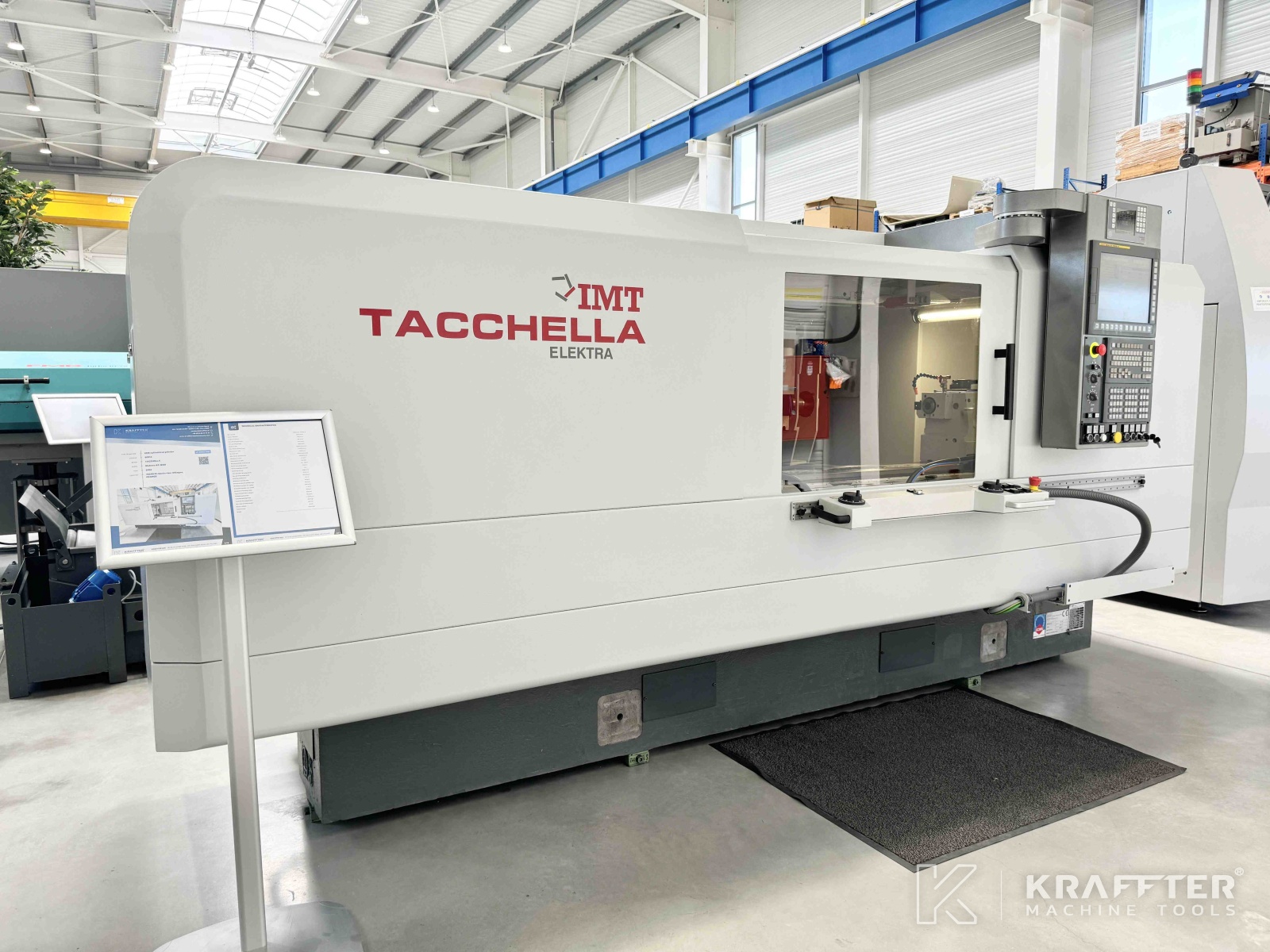

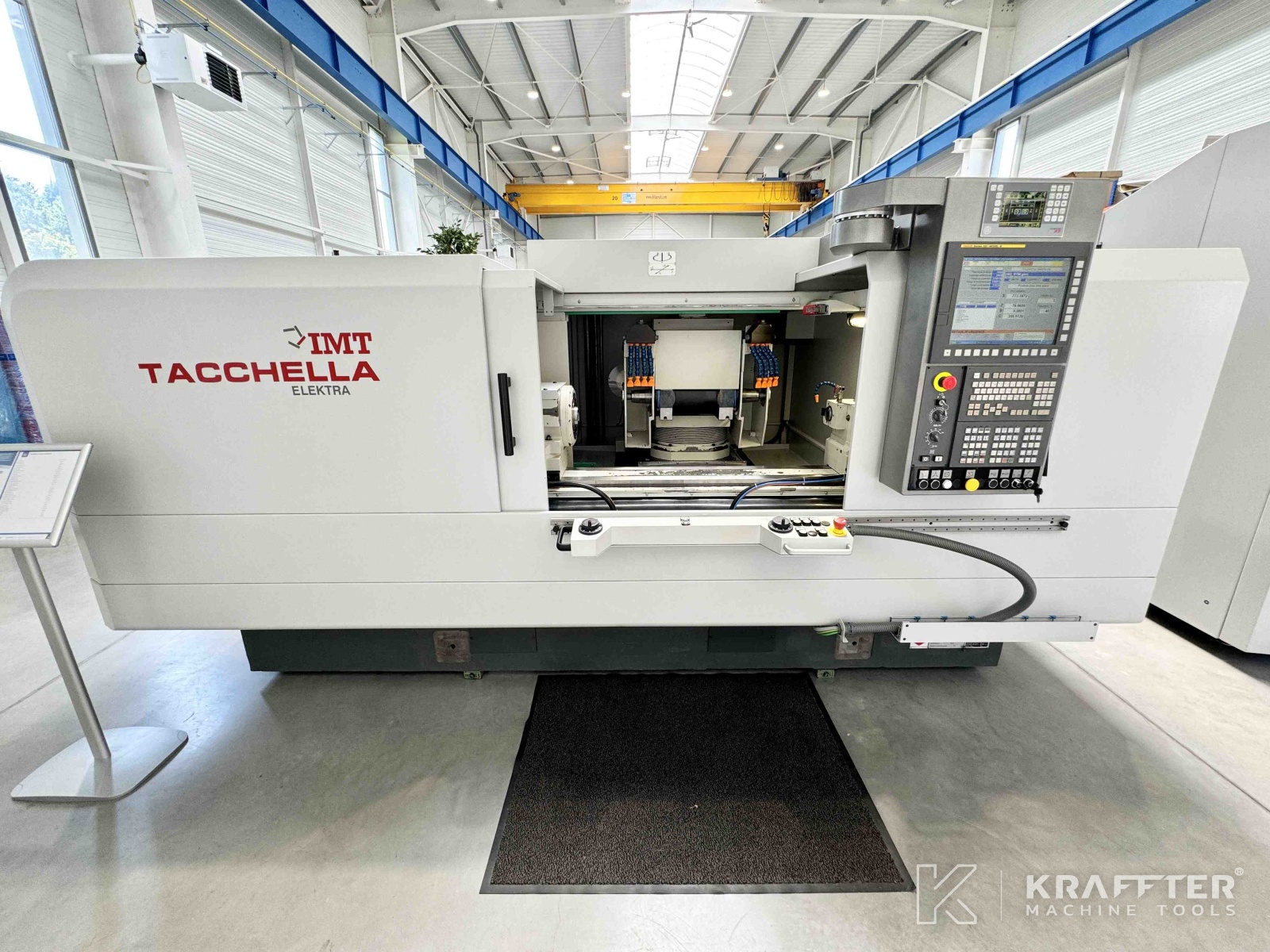

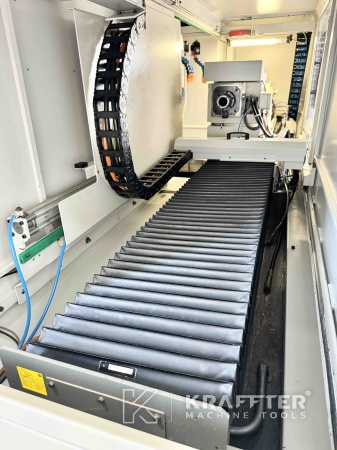

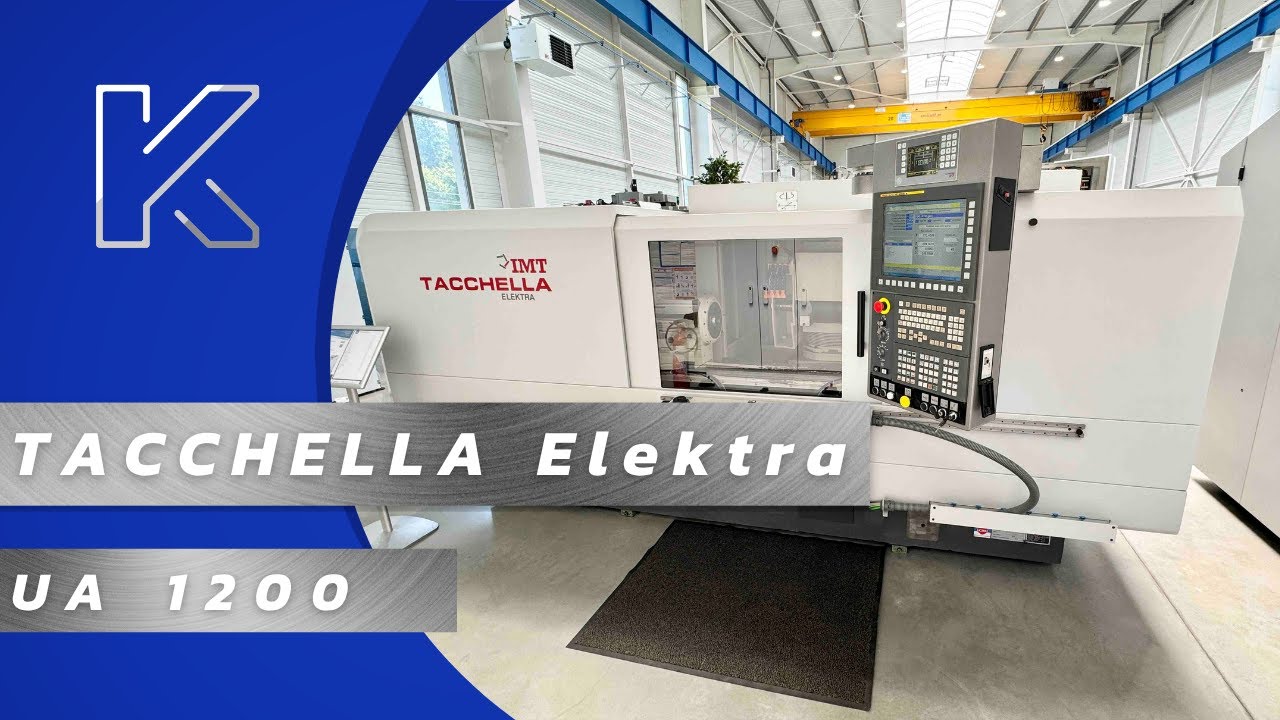

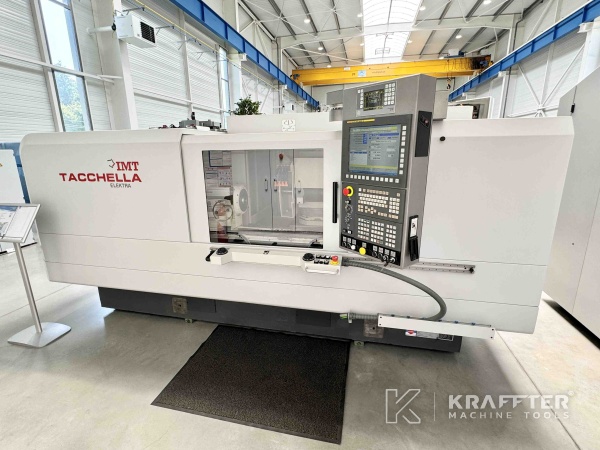

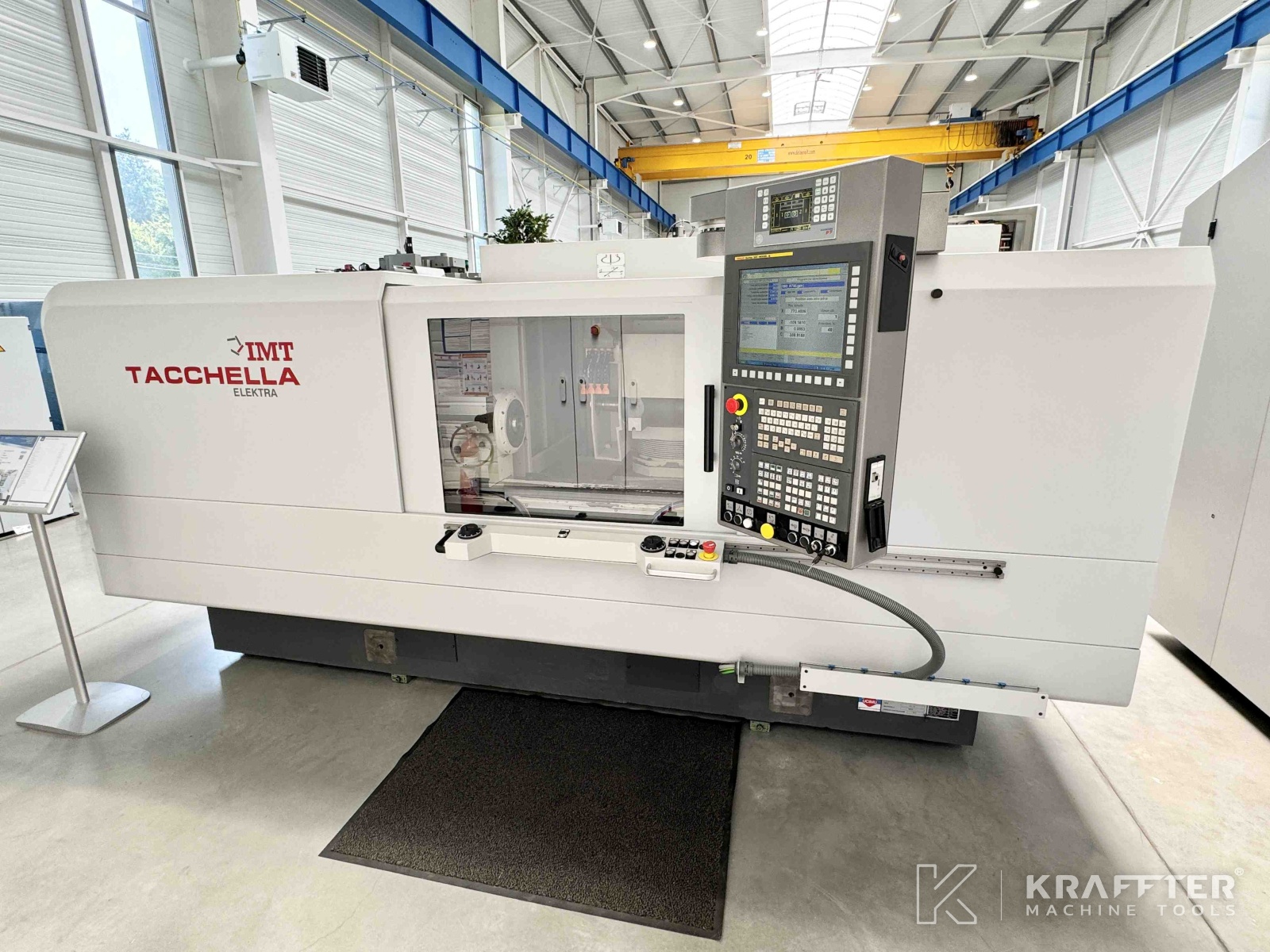

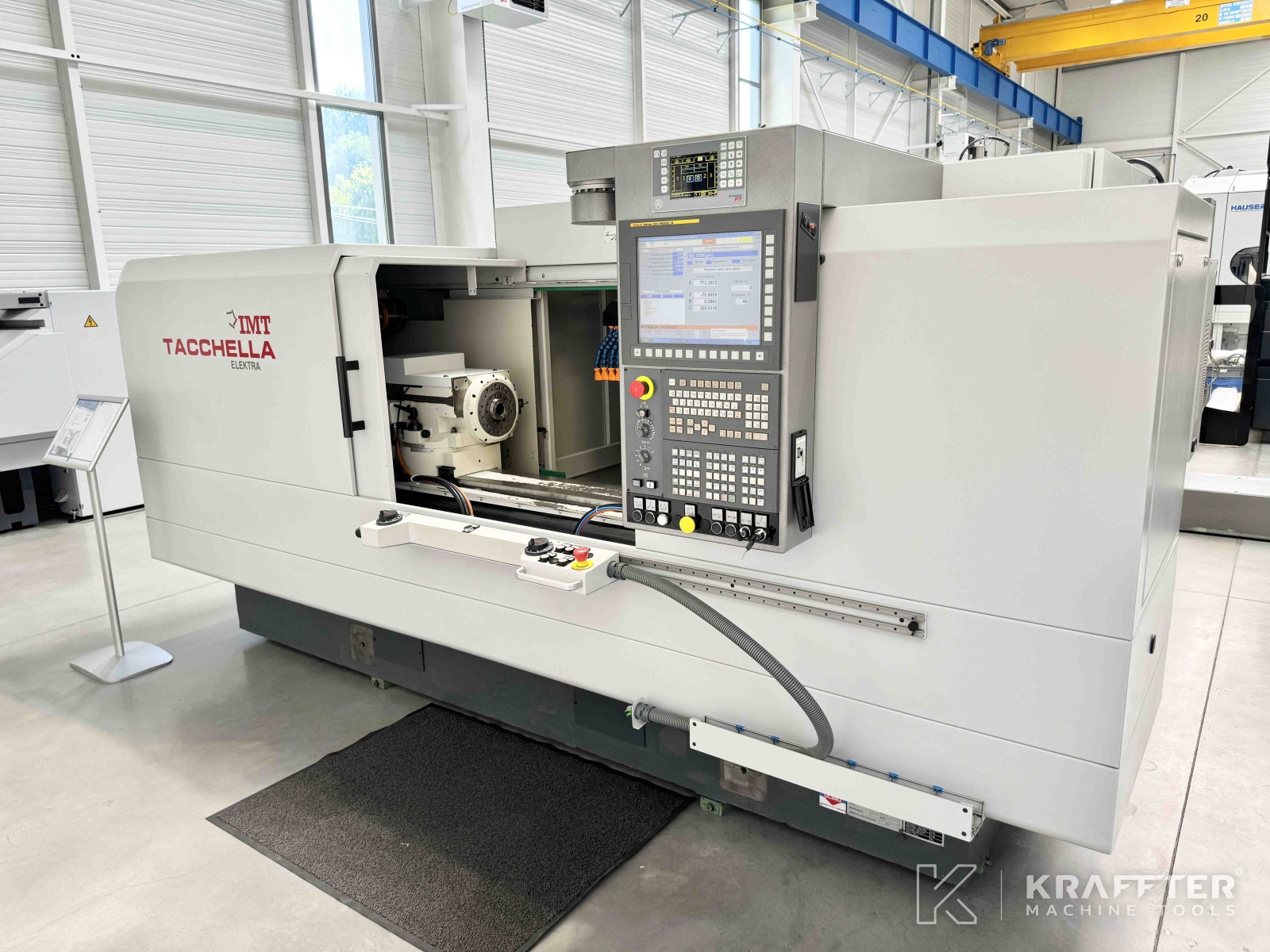

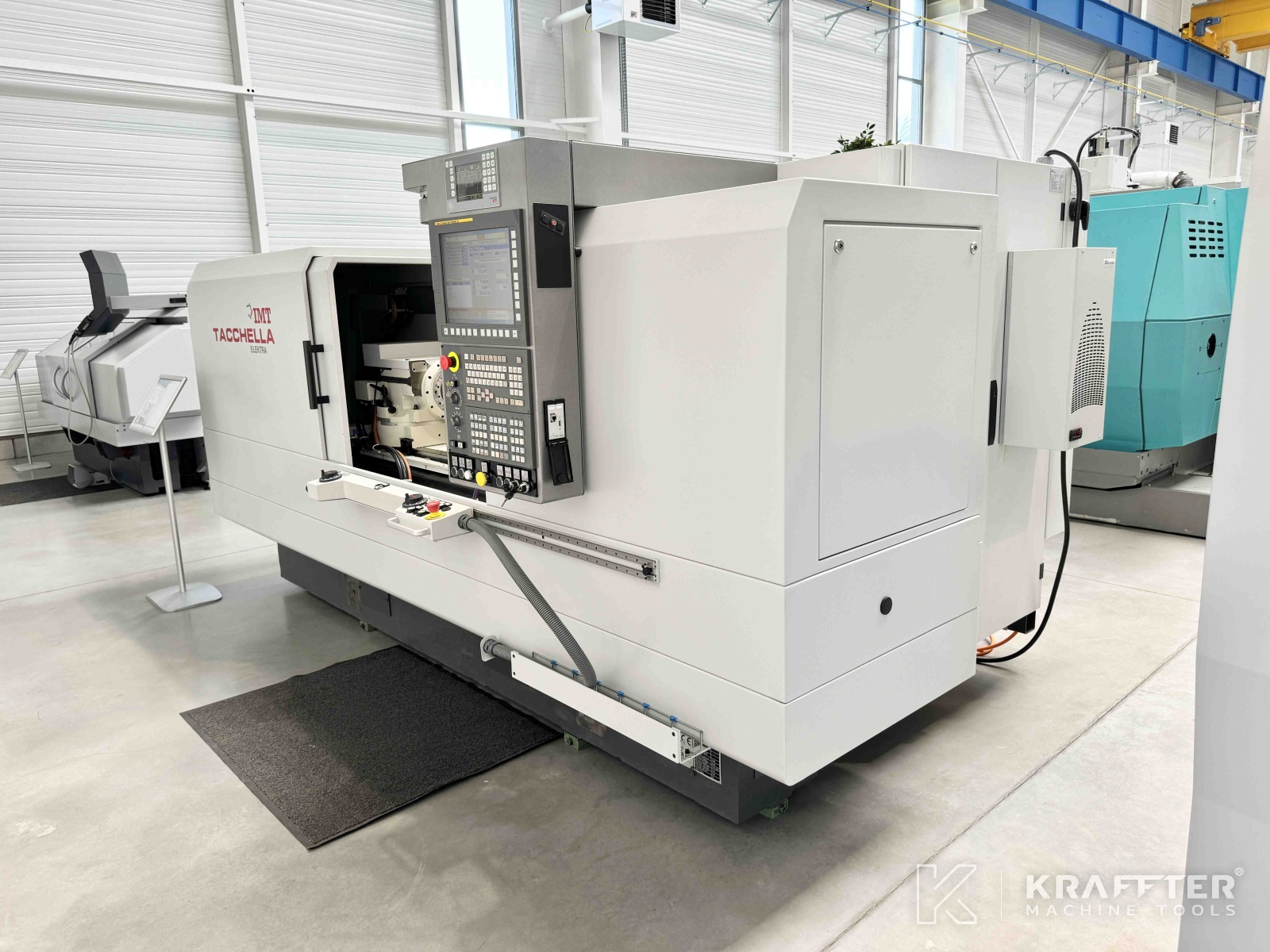

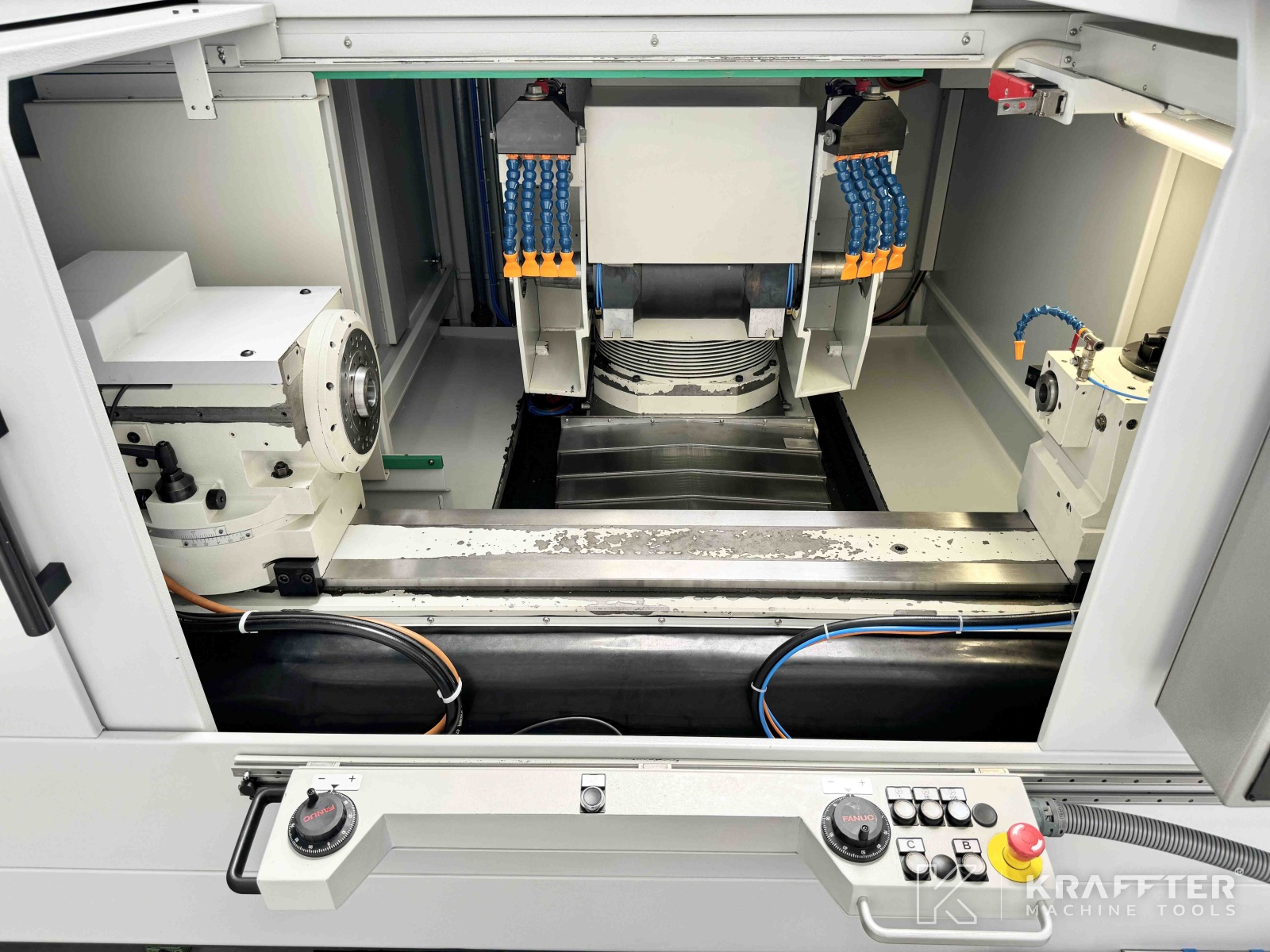

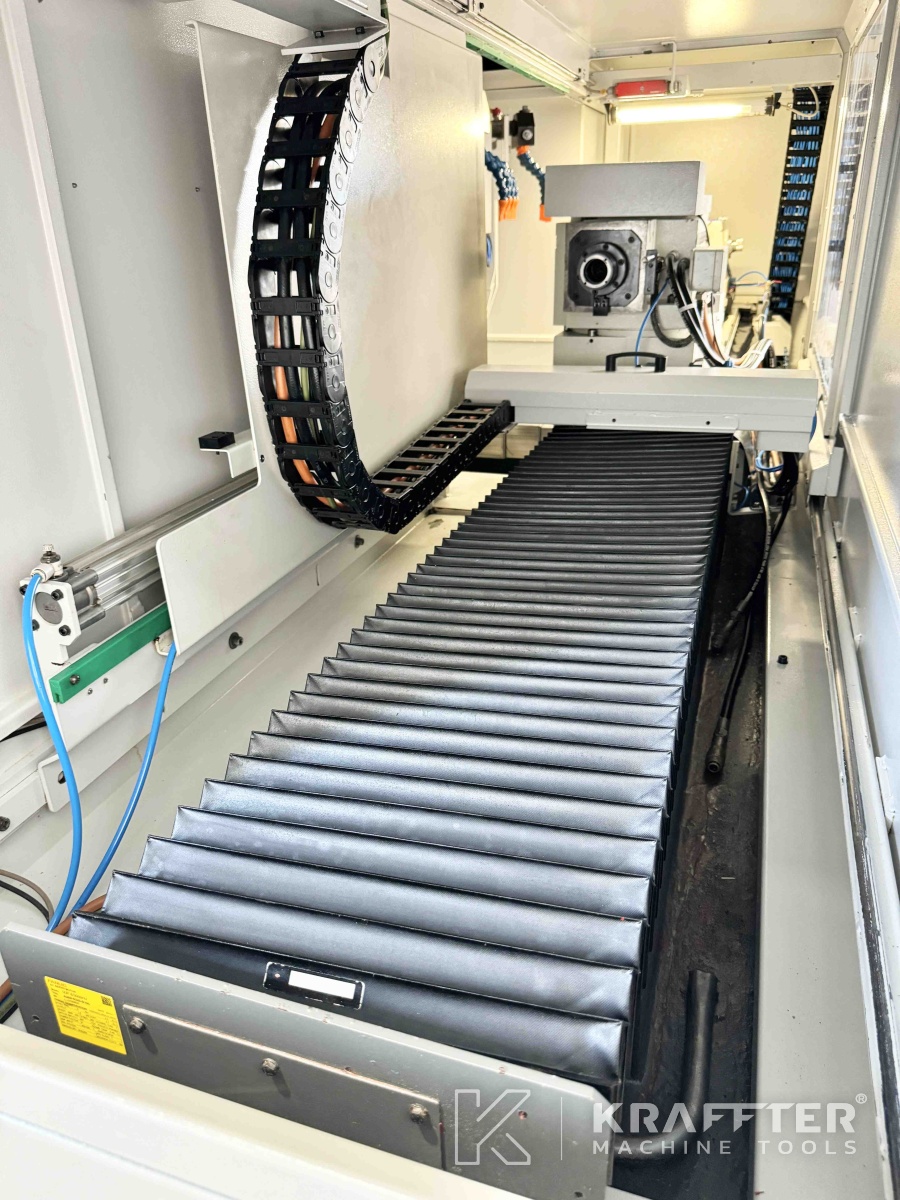

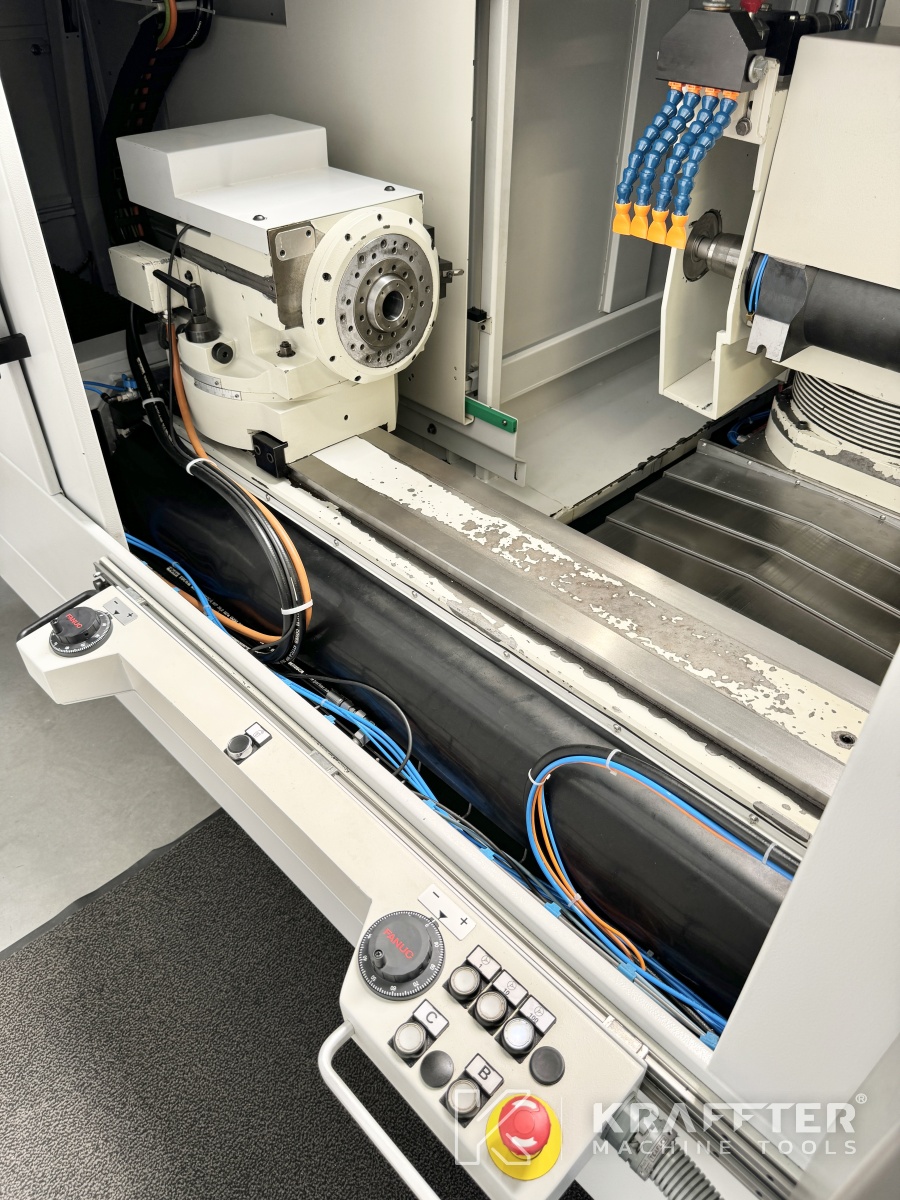

Maschinentyp: CNC-Rundschleifmaschine
Marke : TACCHELLA
N° de stock: 90114
Modell : Elektra UA 1200
Jahr : 2014
Standort : 73240 St-Genix-les-Villages, FRANCE
MASCHINE VERKAUFT
Interessiert an einem ähnlichen Modell?
Hinterlassen Sie uns Ihre Kontaktdaten:
Technische Daten

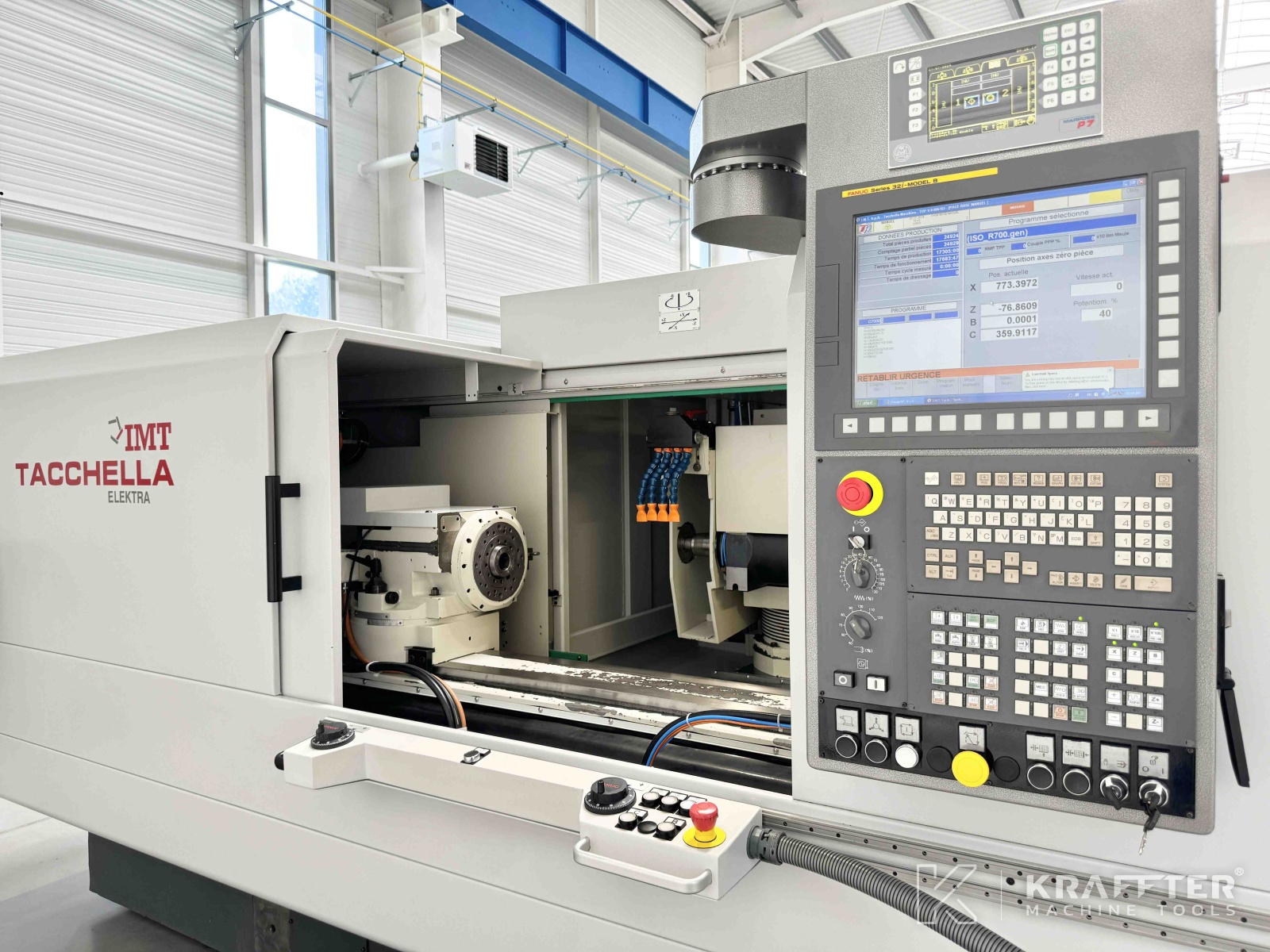

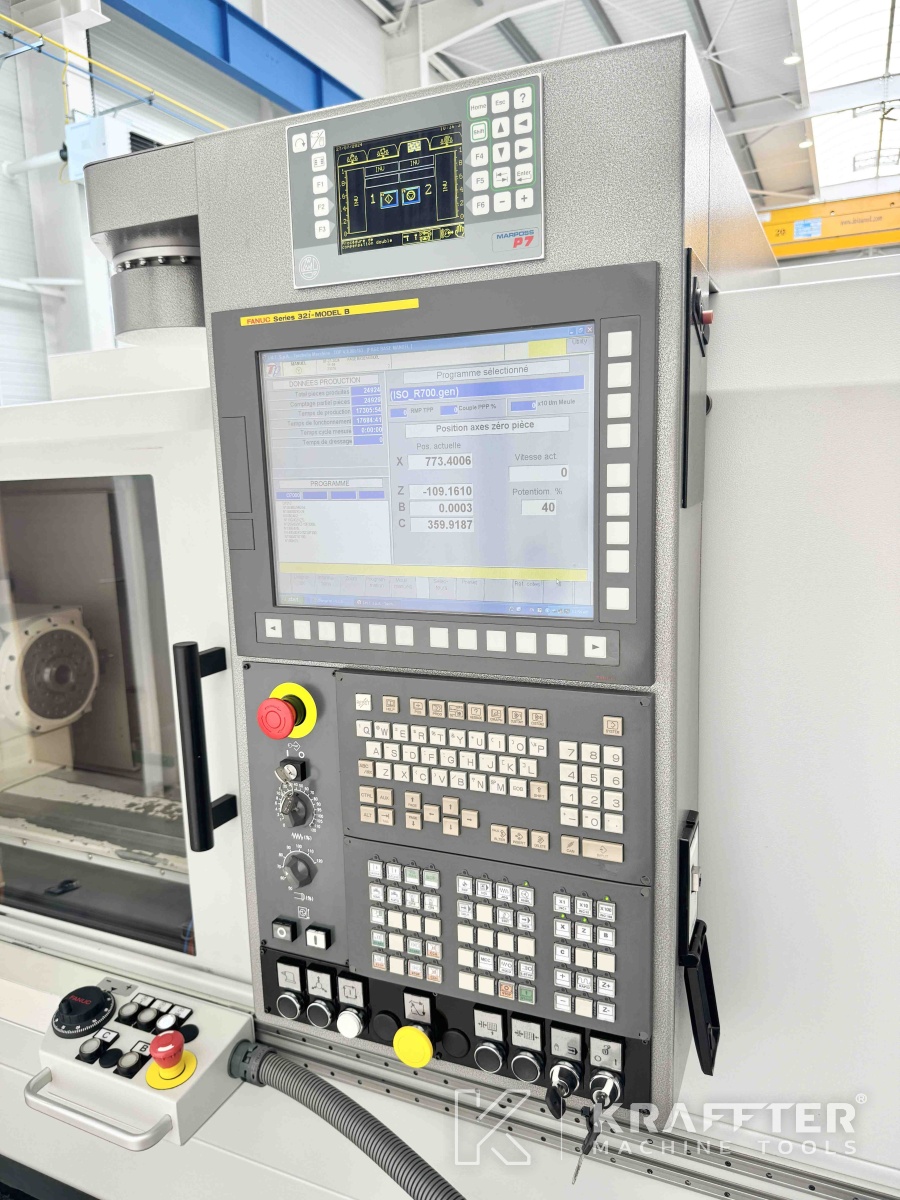

CN-Typ
FANUC 31i - MODEL B
Spitzenweite
1200 [mm]
Spitzenhöhe
230
Max. Schleifdurchmesser
455 [mm]
Max. Schleiflänge
1140 [mm]
Verfahrweg X-Achse
400 [mm]
Max. Geschwindigkeit Verfahrweg X-Achse
12000 [mm/min]
Auflösung X-Achse
0.0001 [mm]
Verfahrweg Z-Achse
1330 [mm]
Max. Geschwindigkeit Verfahrweg Z-Achse
12000 [mm/min]
Auflösung Z-Achse
0.0001 [mm]
Ausrichtung des Tischs
0 / 9 [°]
Leistung Schleifscheibenspindel
8.5 [kW]
Winkelhub B-Achse
-15 / +195 [°]
Indexierungsgenauigkeit B-Achse
0.001 [°]
Automatische B-Achse
Ja
Max. Schleifscheibendurchmesser
508 [mm]
Max. Schleifscheibenbreite
80 [mm]
Schleifscheibenbohrung
203.2 [mm]

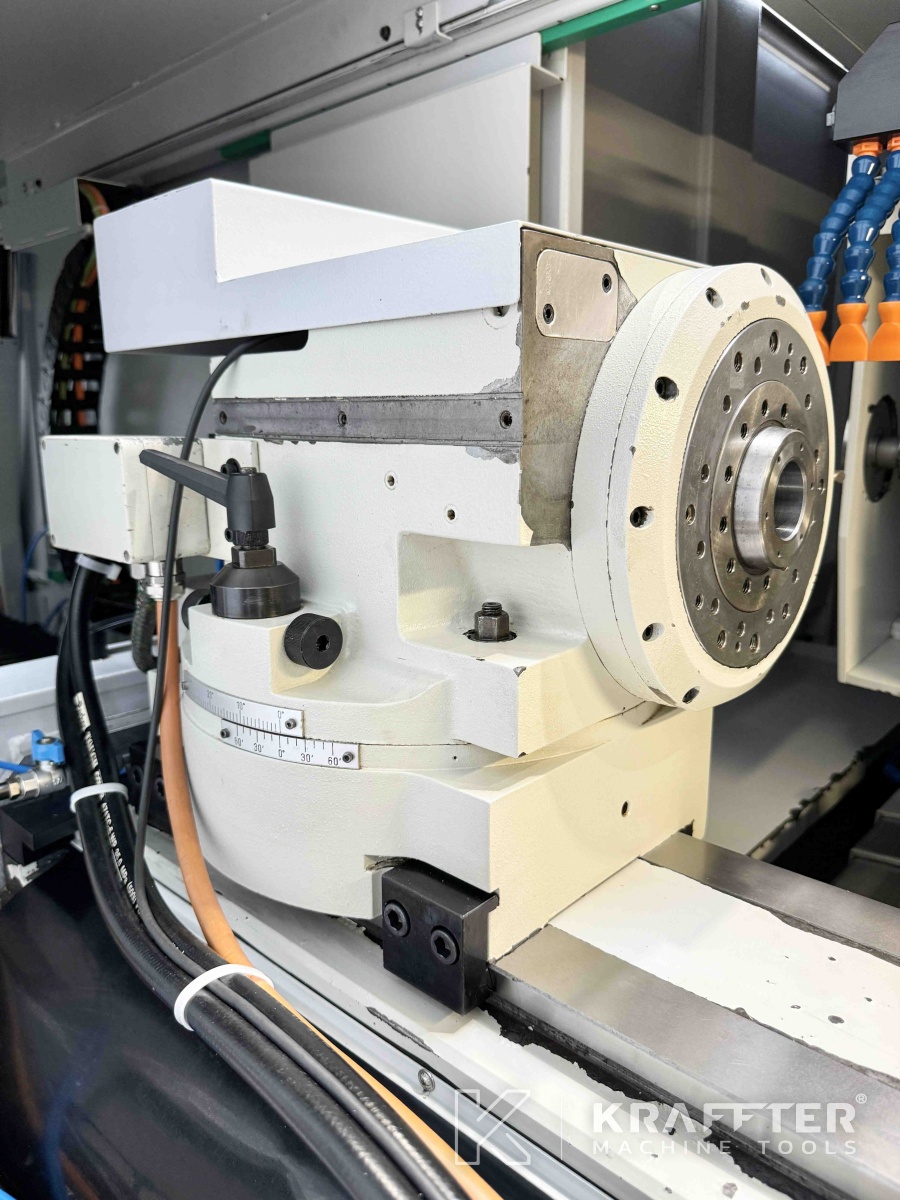

Werkstück-Spindelnase
ASA 5
Innenkonus Werkstückspindel
Morse 5
Min. Drehzahl Werkstückspindel
10 [U/min]
Max. Drehzahl Werkstückspindel
700 [U/min]
Drehwinkel Werkstückspindel
+/- 10 [°]
Reitstockkonus
Morse 4
Hub Reitstockhülse
40 [mm]
Durchmesser Hülse Reitstock
60 [mm]
Feineinstellung Reitstock
+/- 100 [µm]
Max. zulässiges Gewicht zwischen Spitzen
250 [kg]
Versorgungsspannung
400 [V]
Nennstrom
45 [A]
Gewicht
7000 [kg]
Zusätzliche Informationen
EQUIPMENT INCLUDED:

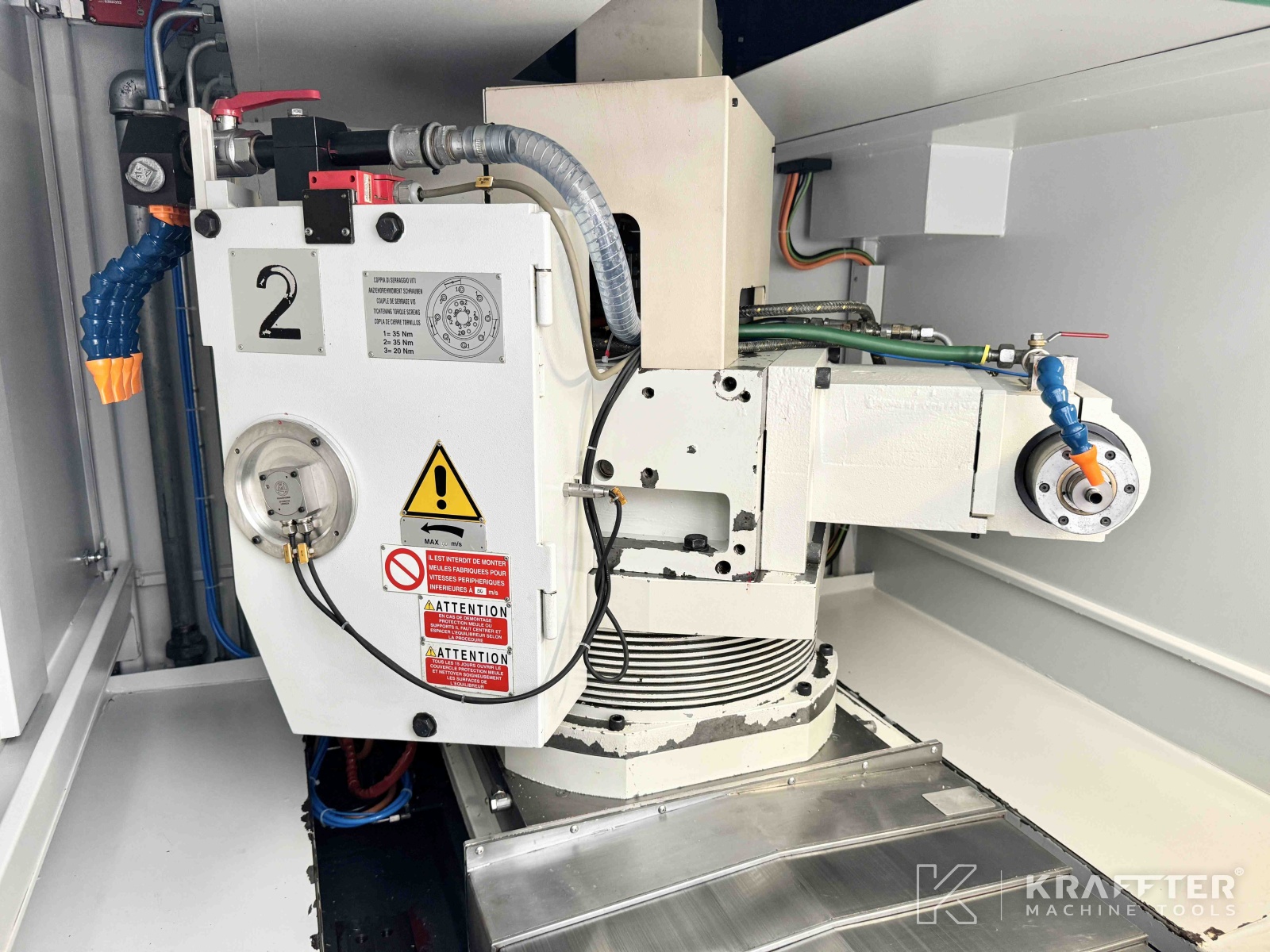

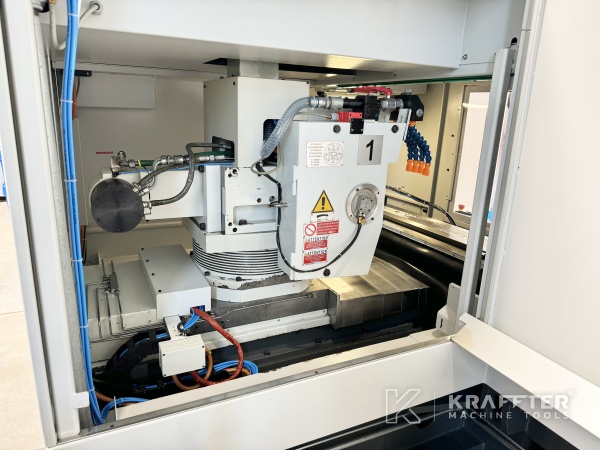

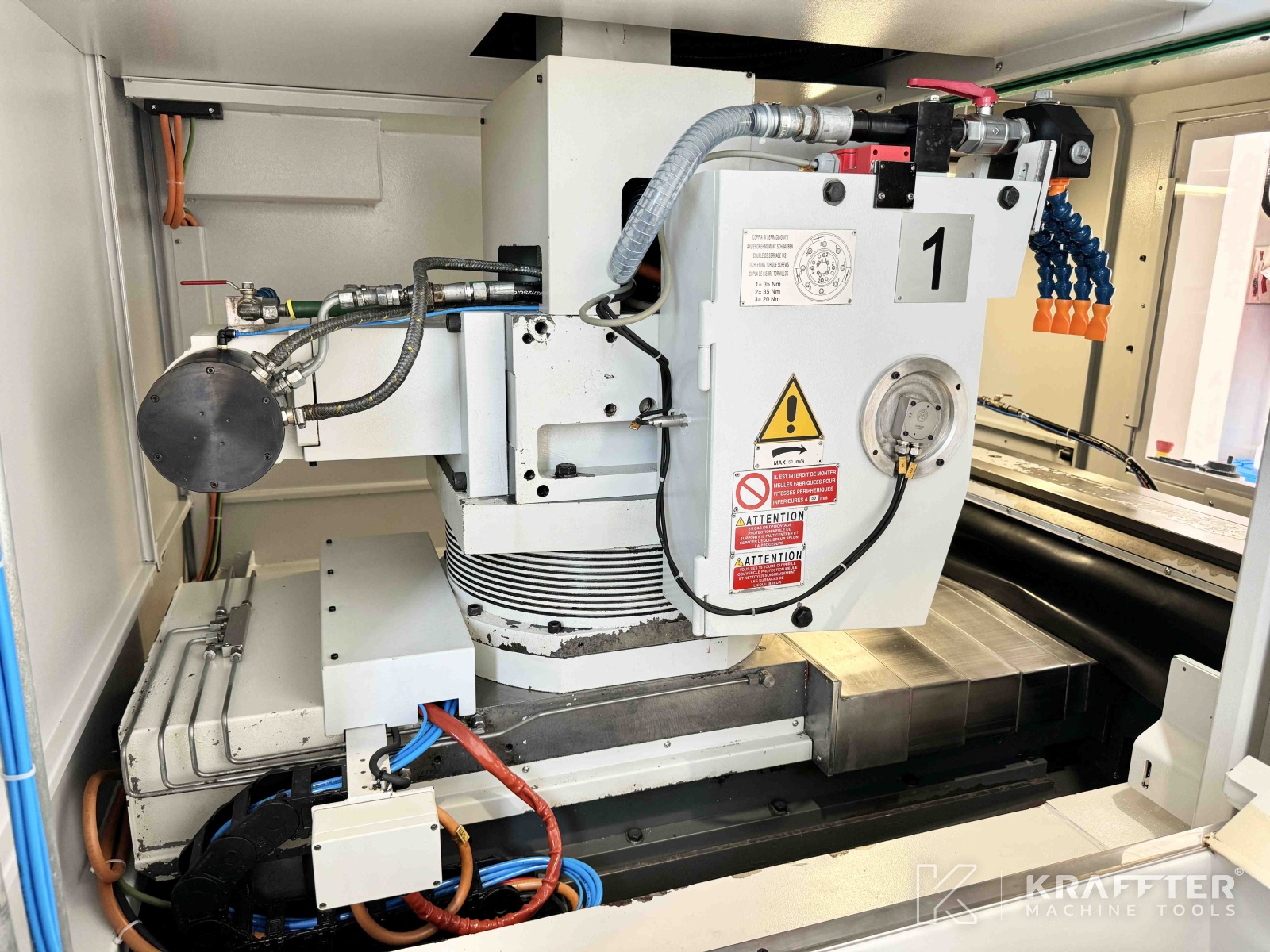

x1 automatic B axis (0.001° resolution)
x1 HEIDENHAIN glass scale Z-axis
x1 HEIDENHAIN glass-scale X-axis

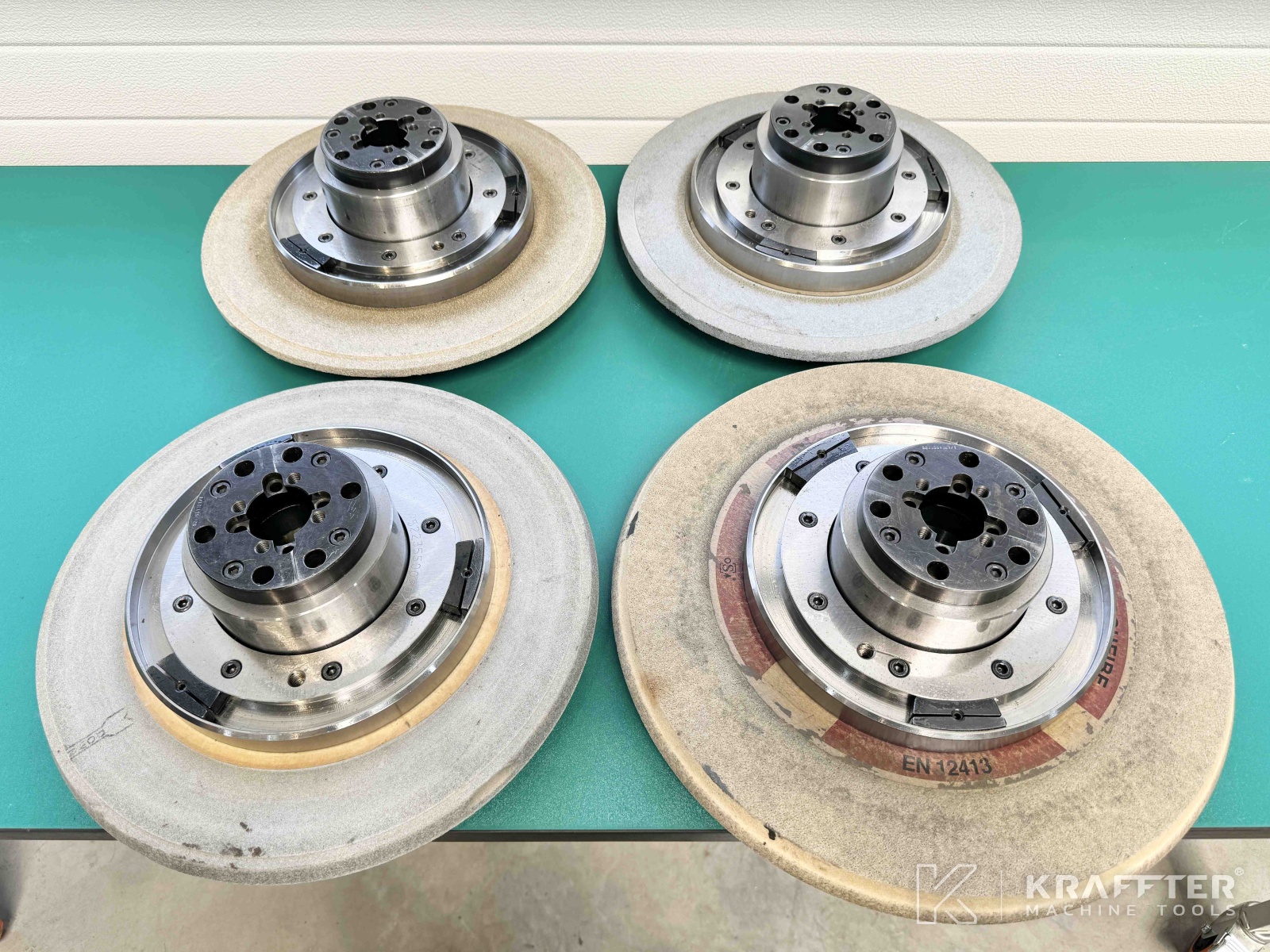

x4 external grinding wheel flanges
x4 external grinding wheels
x1 balancing arbor
x8 internal grinding wheel holders

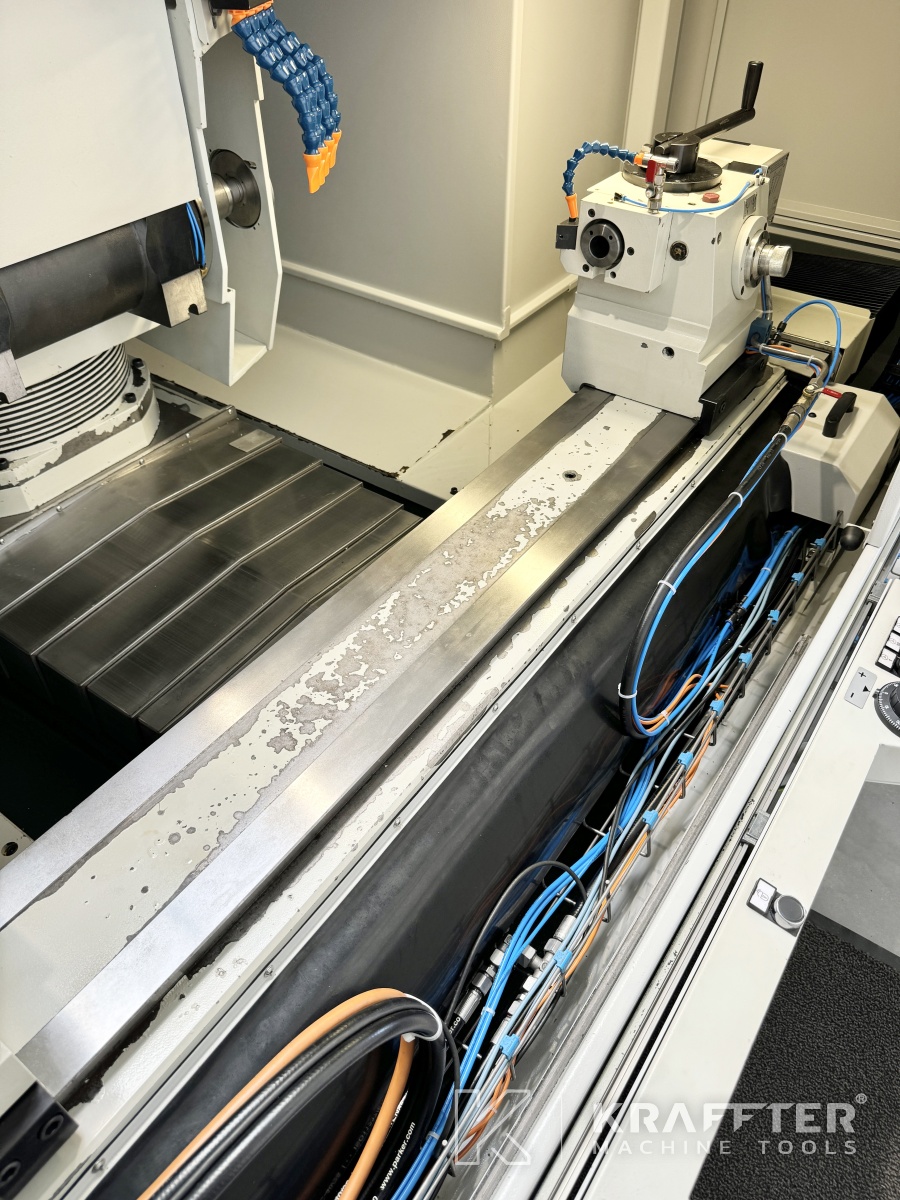

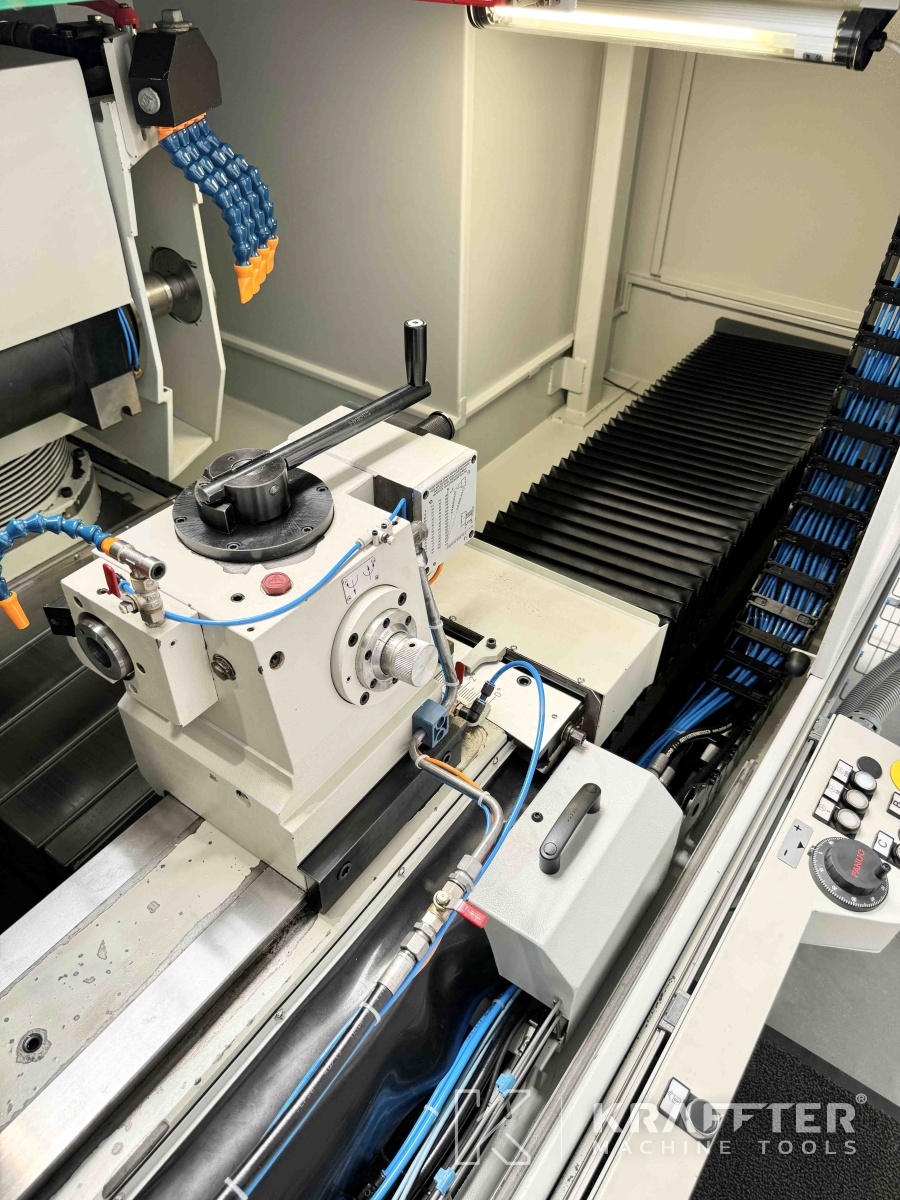

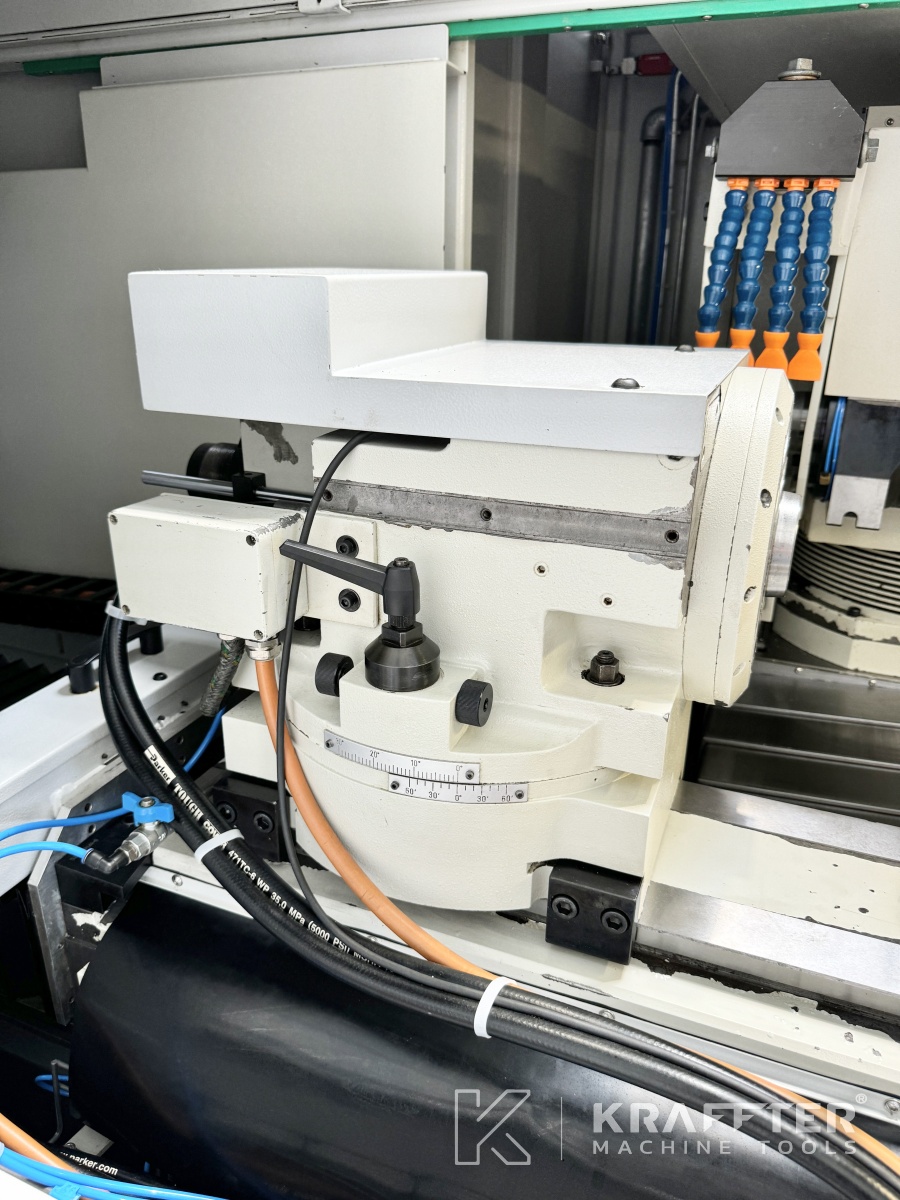

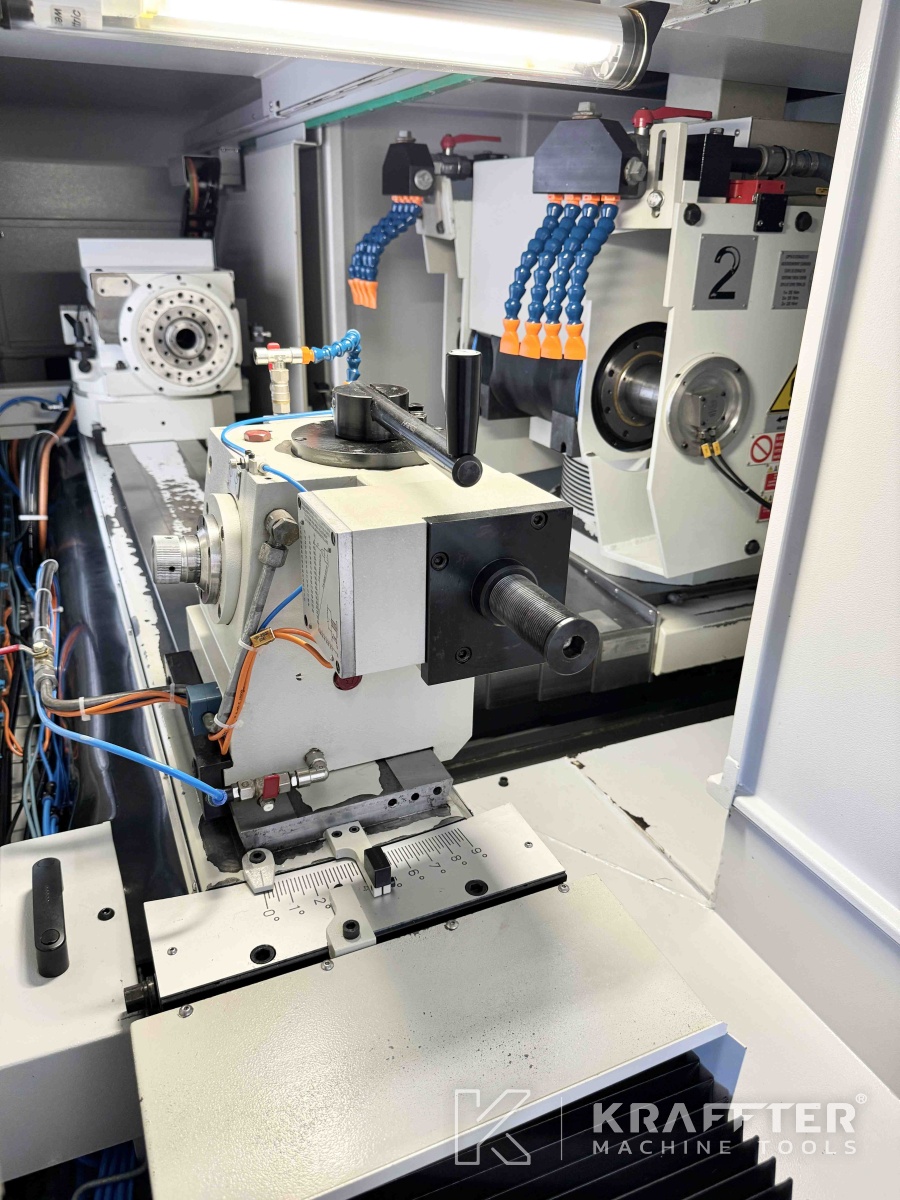

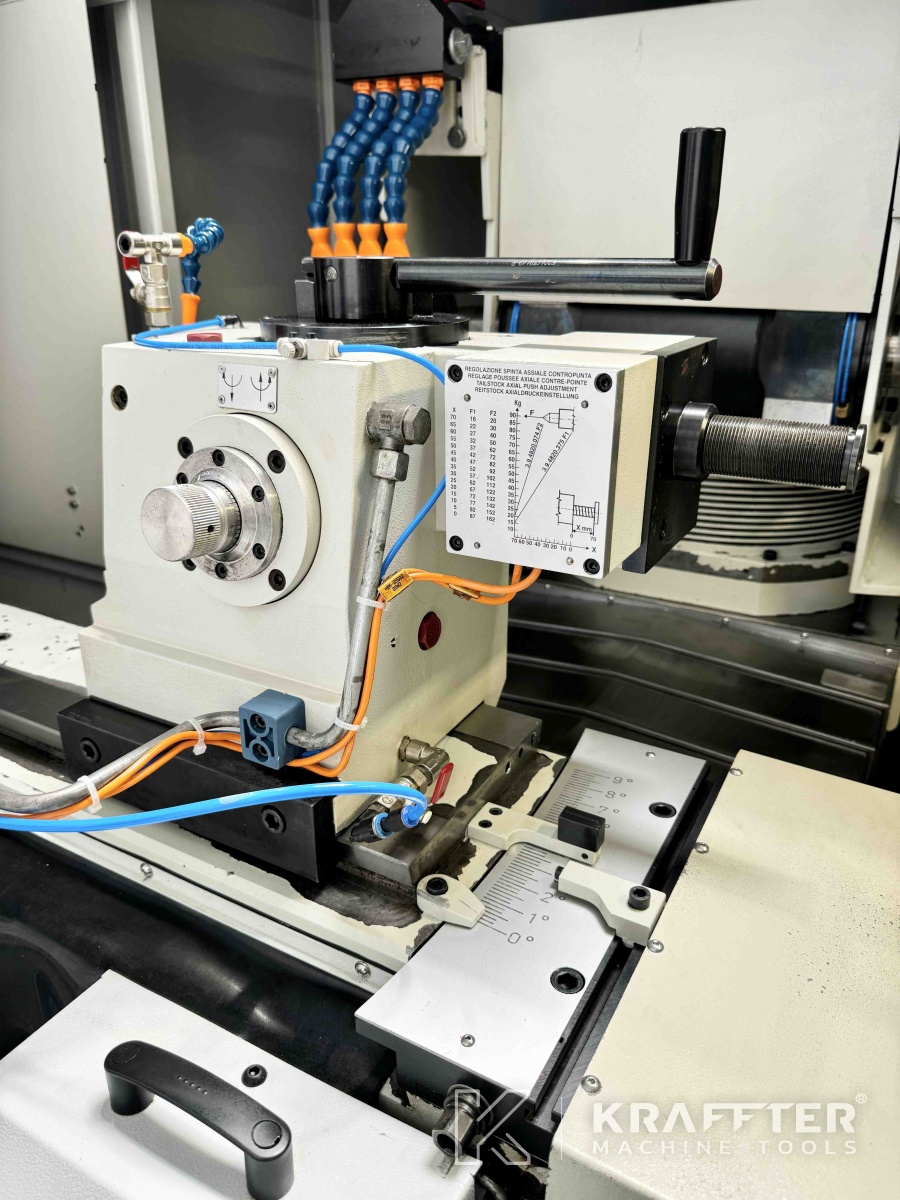

x1 tailstock with fine taper adjustment + air cushion lift-off

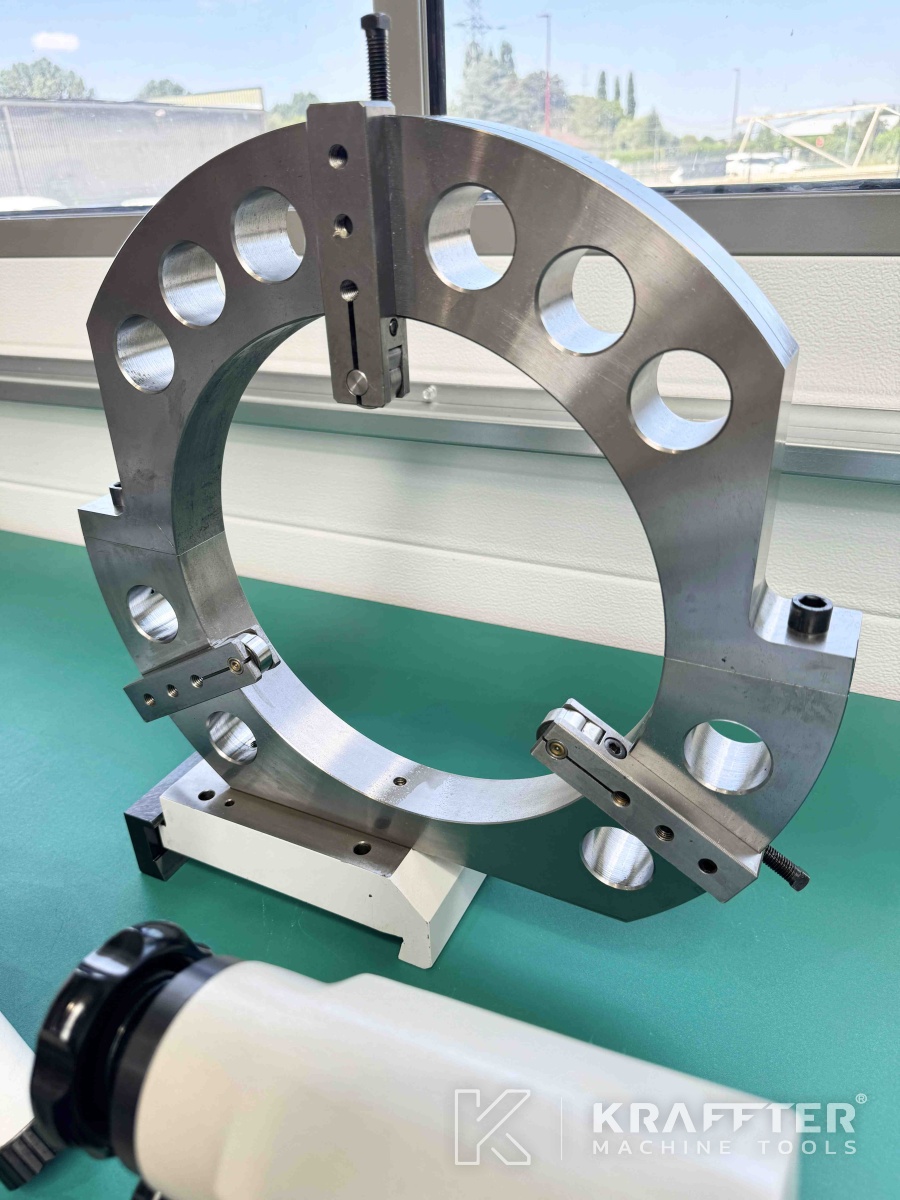

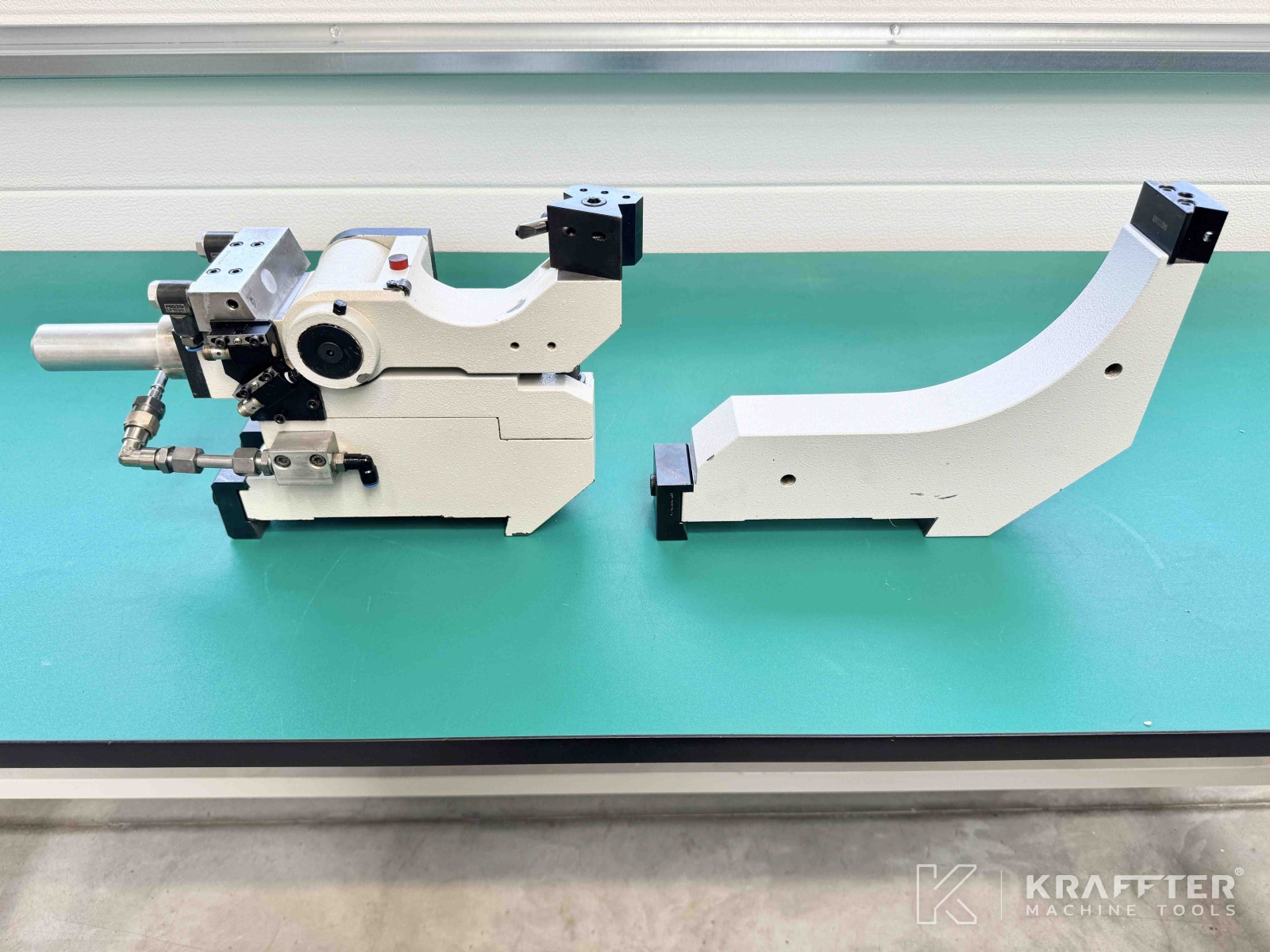

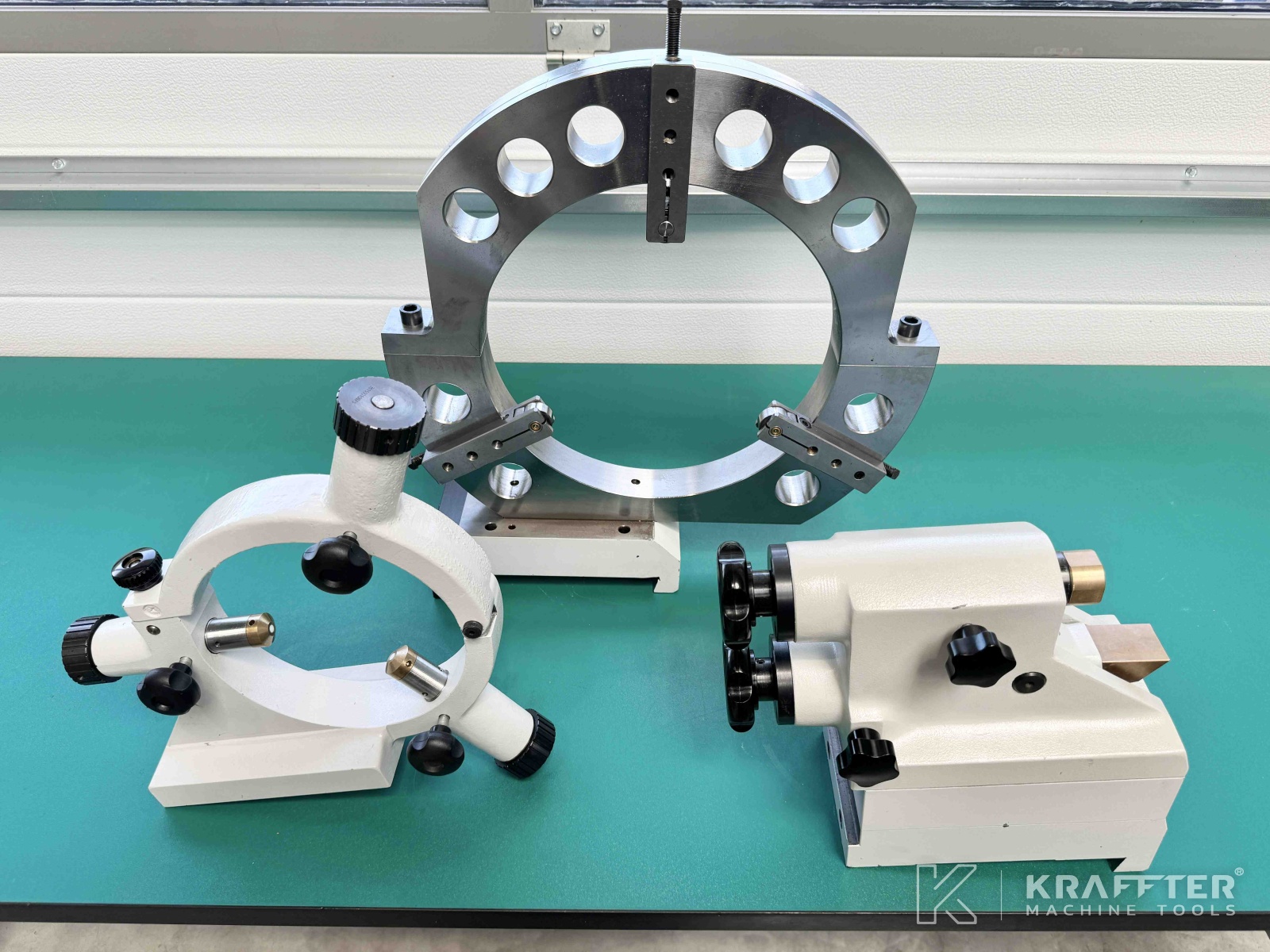

x2 3 points steady rests with fine jaw adjustment
x1 2 point steady rest

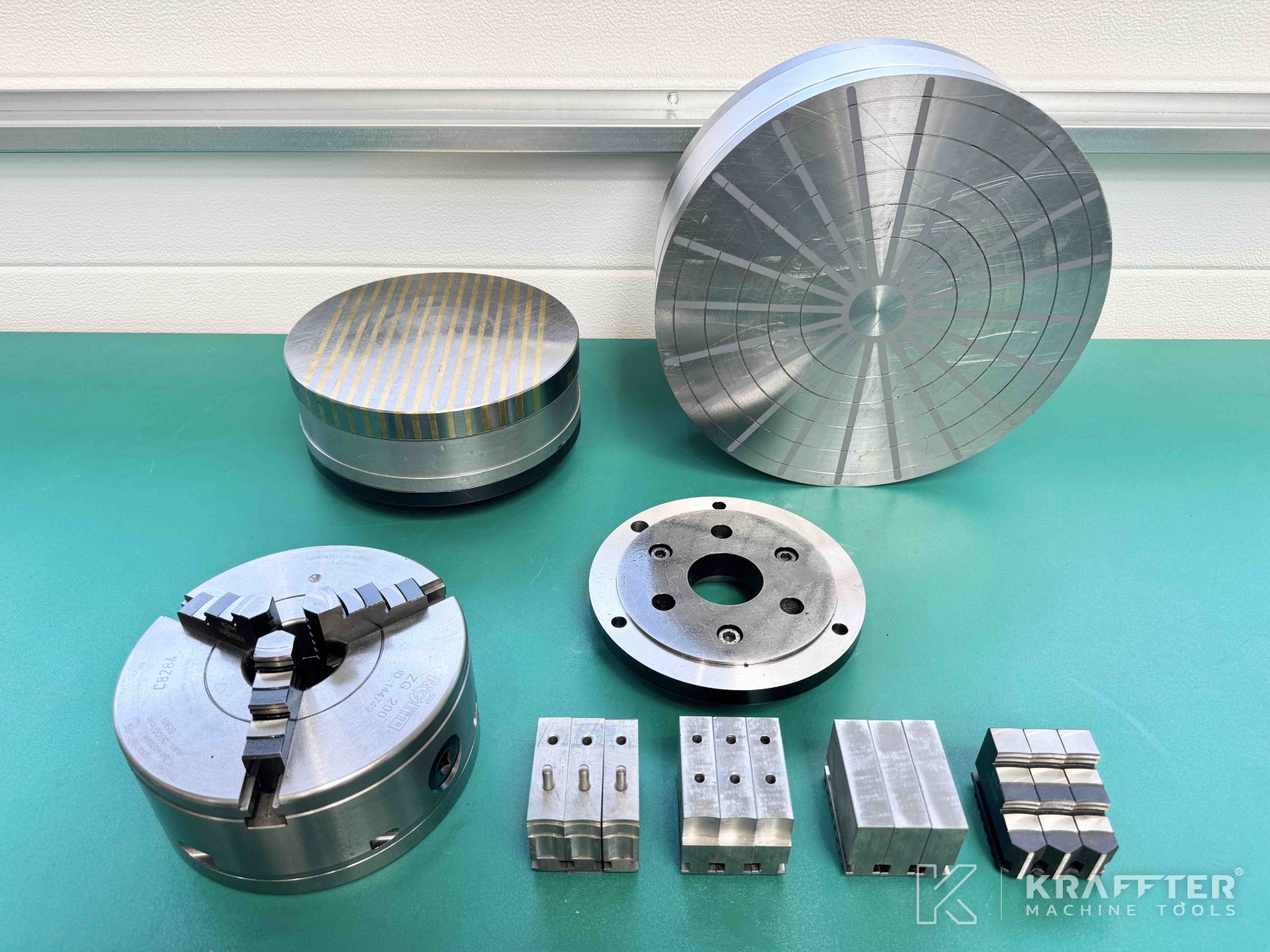

x1 permanent magnetic chuck Ø 250 [mm]
x1 permanent magnetic chuck Ø 350 [mm]
x1 ROHM 3-jaw concentric chuck Ø200 [mm] type ZG 200
x2 sets of hard jaws
x3 sets of soft jaws
x1 back plate for chuck mounting

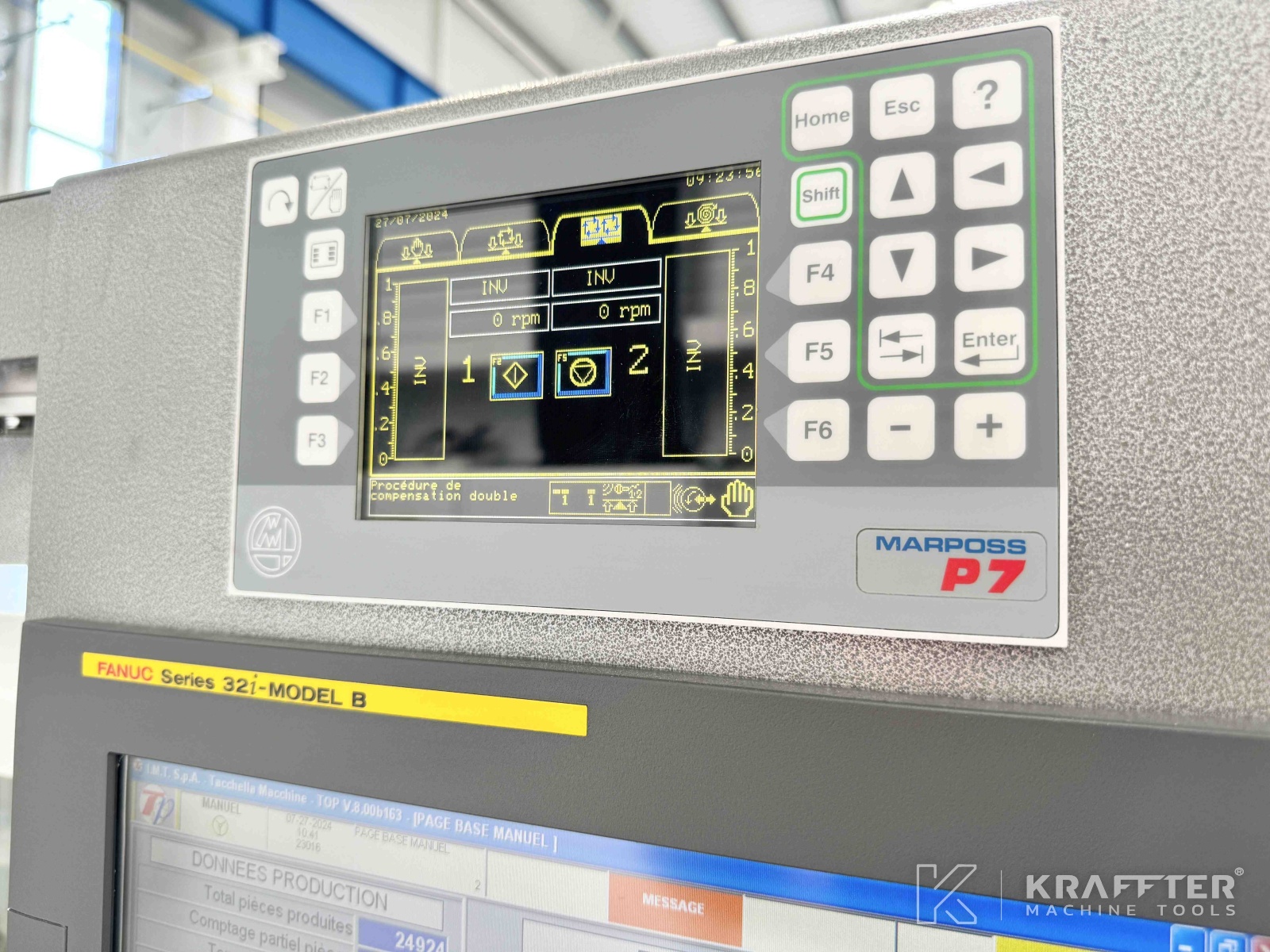

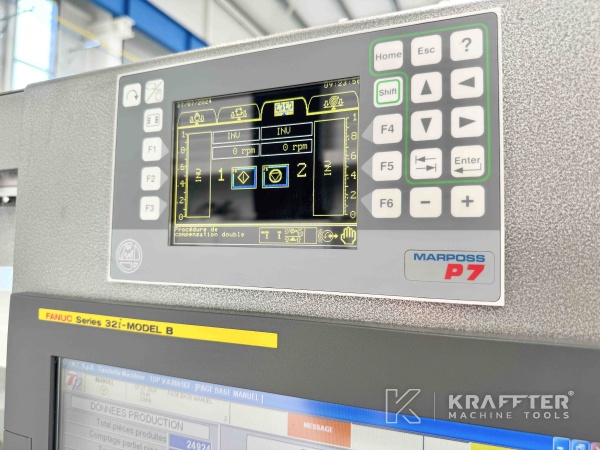

x1 MARPOSS P7 dynamic wheel balancing device
x1 RJ45 / USB interface
x1 diamond holder on headstock
x1 diamond holder on tailstock
x2 dressing devices on upper table

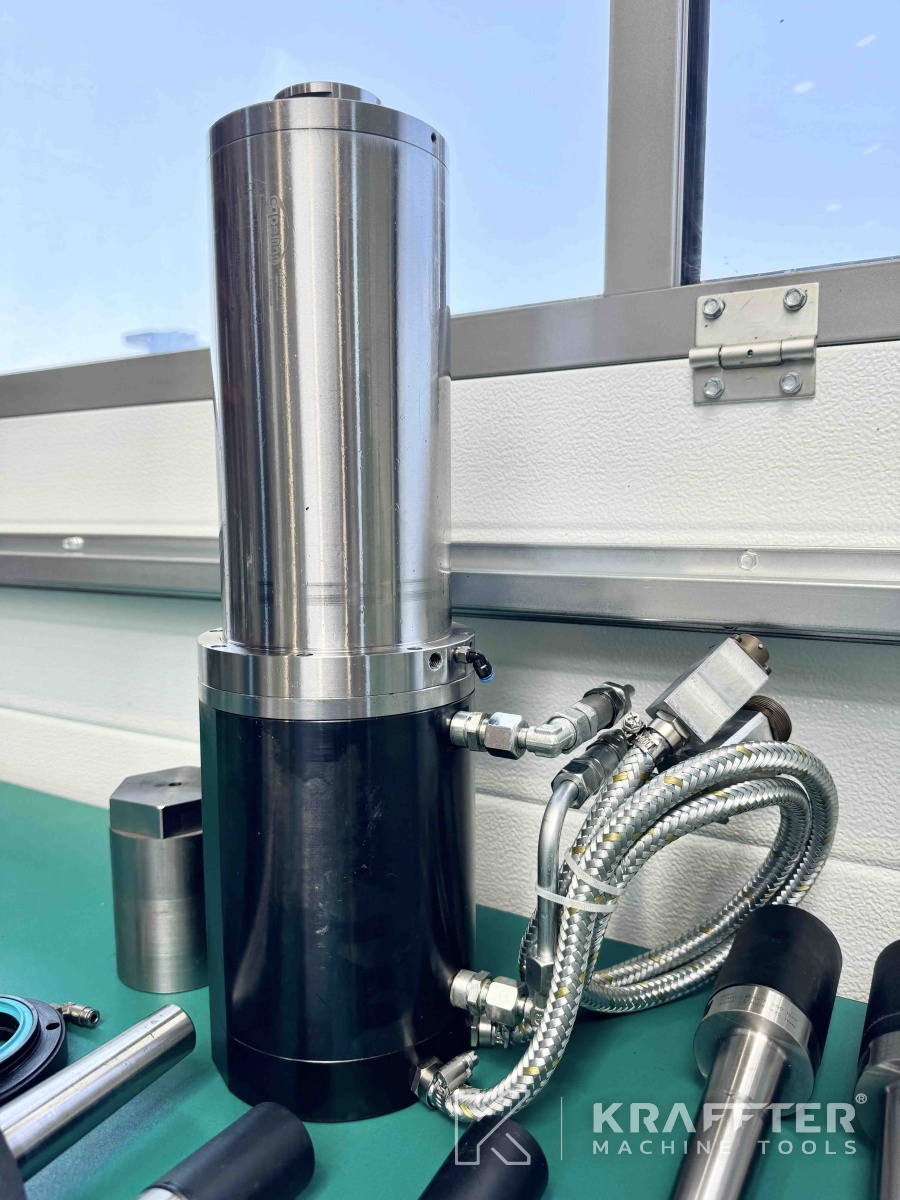

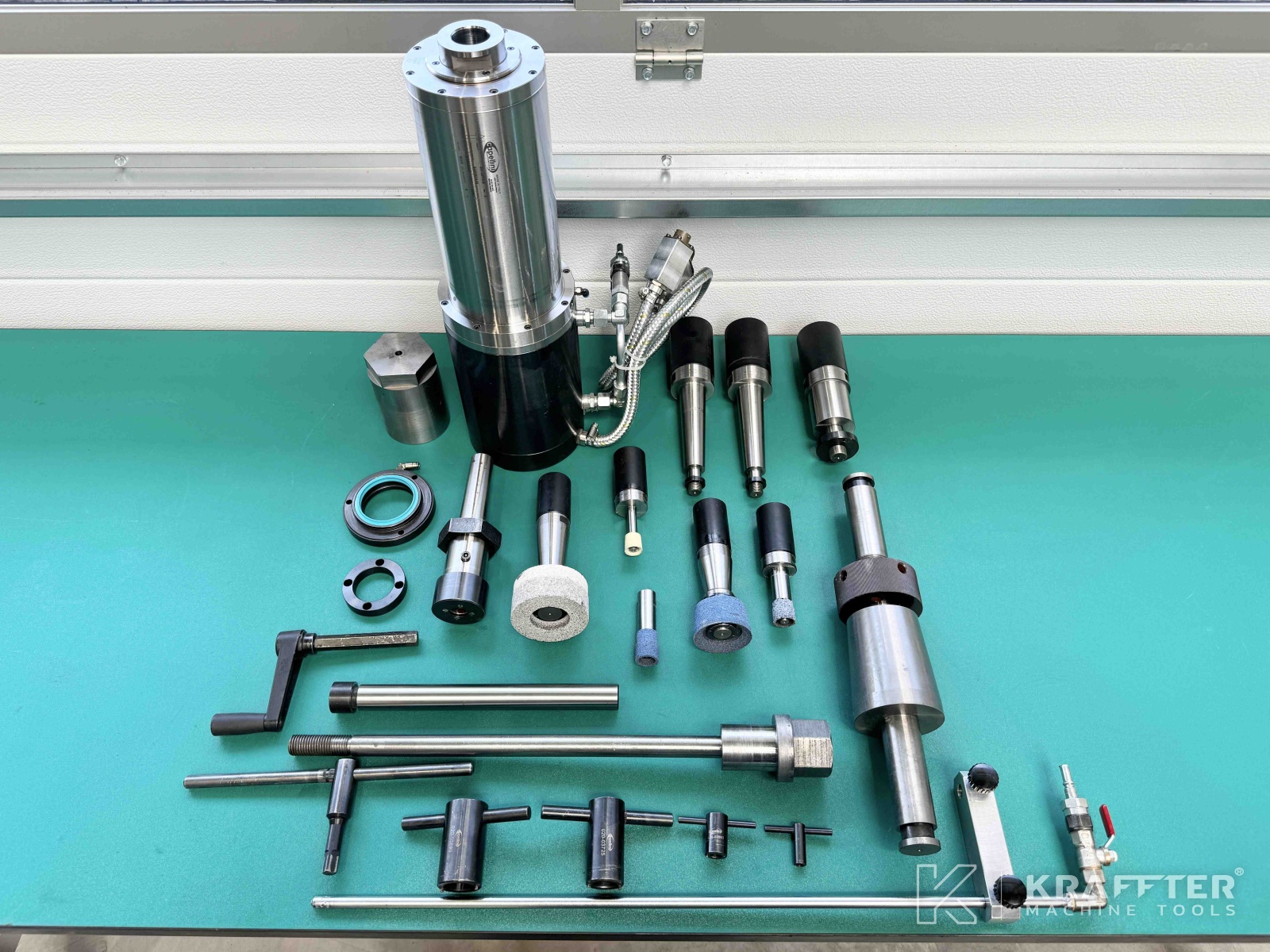

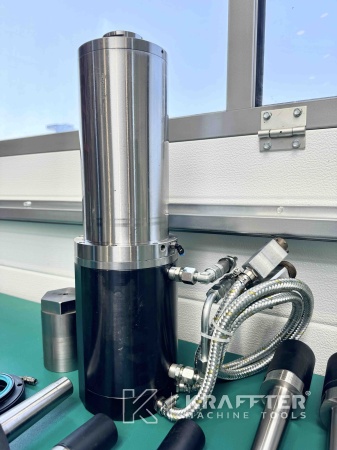

x1 internal electrospindle 18'000 [rpm] CAPELLINI 001-00179-B (NEW)
x1 internal electrospindle CAPELLINI 001-00120-C

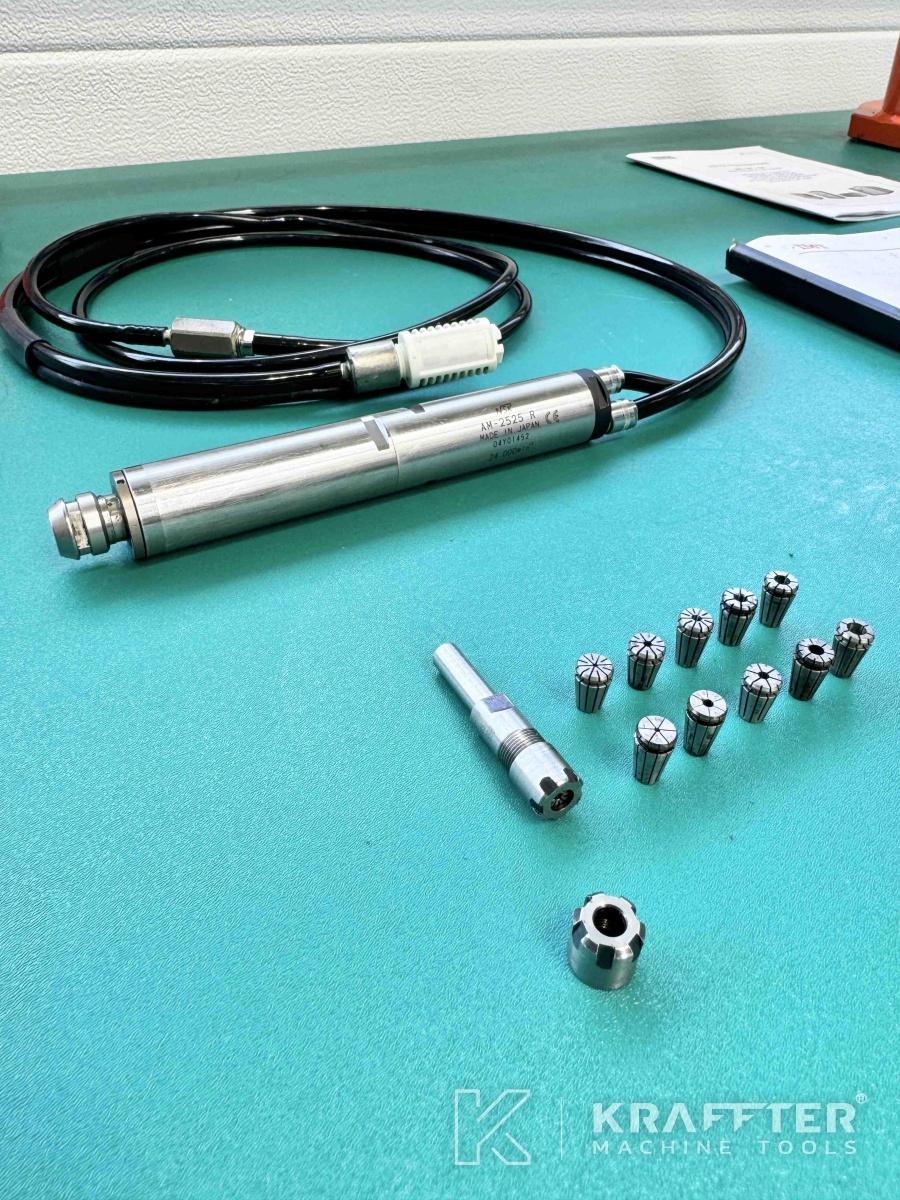

x1 NSK AM-2525 R 24'000 [rpm] pneumatic spindle
x1 ER collet holder
x10 ER collets

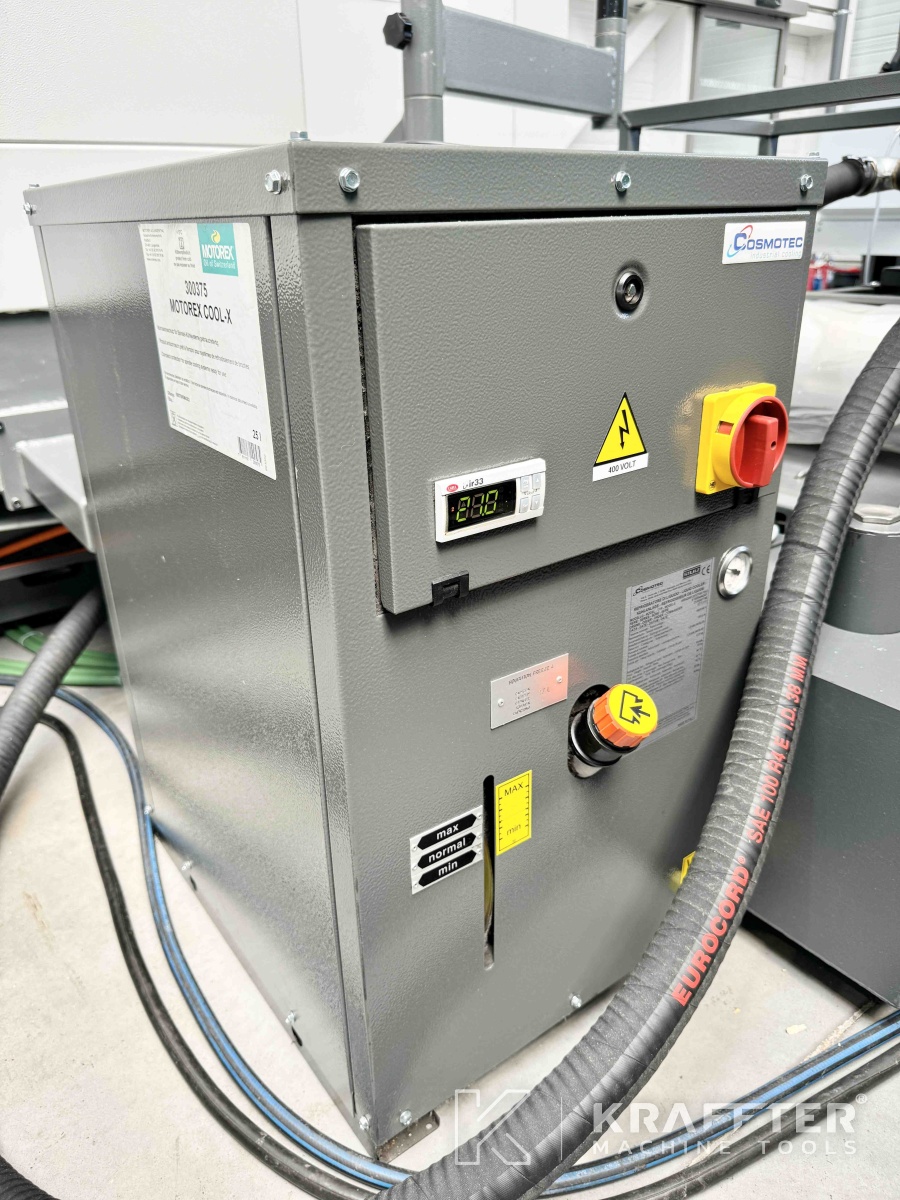

x1 spindle cooler COSMOTEC WRA2041207ZT00 7043
x1 electrical cabinet cooler COSMOTEC EVE08002177000 7035
x1 coolant tank

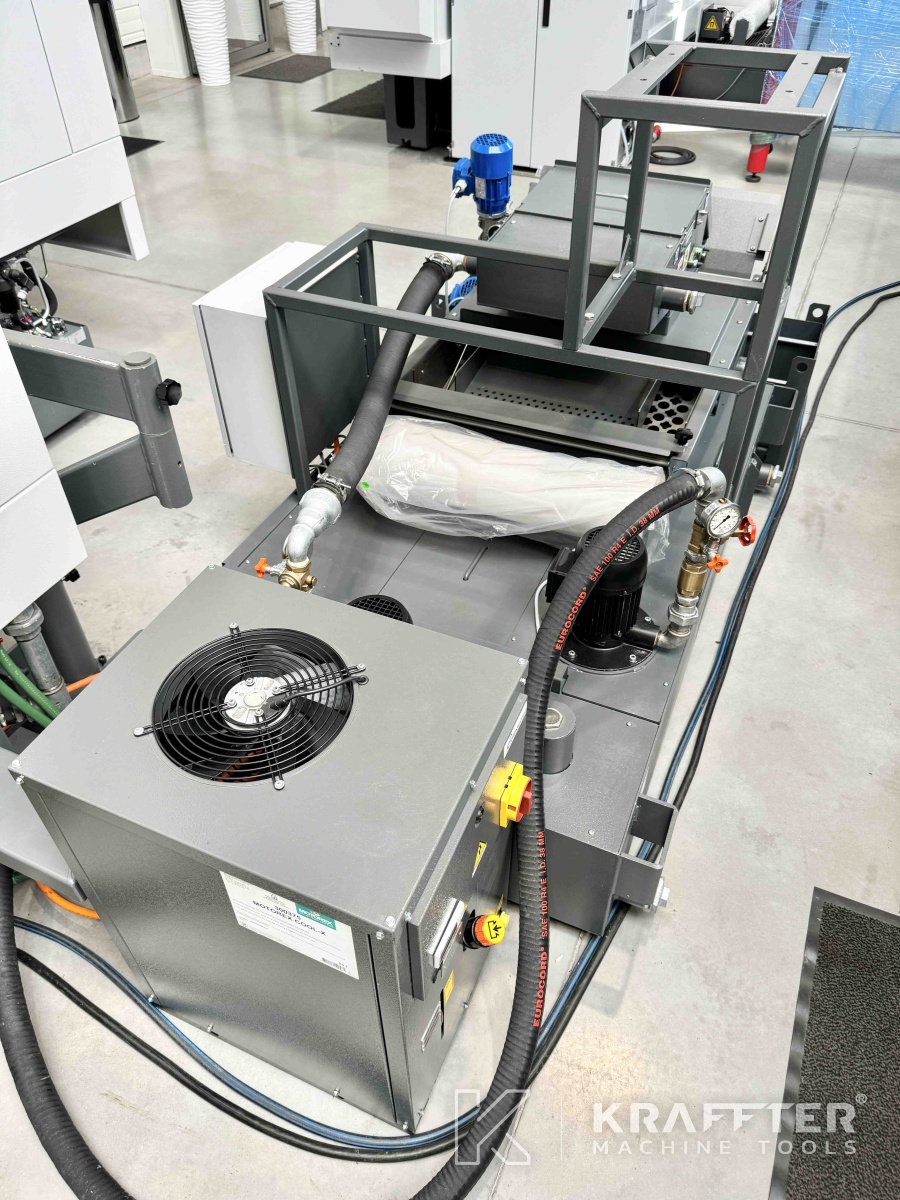

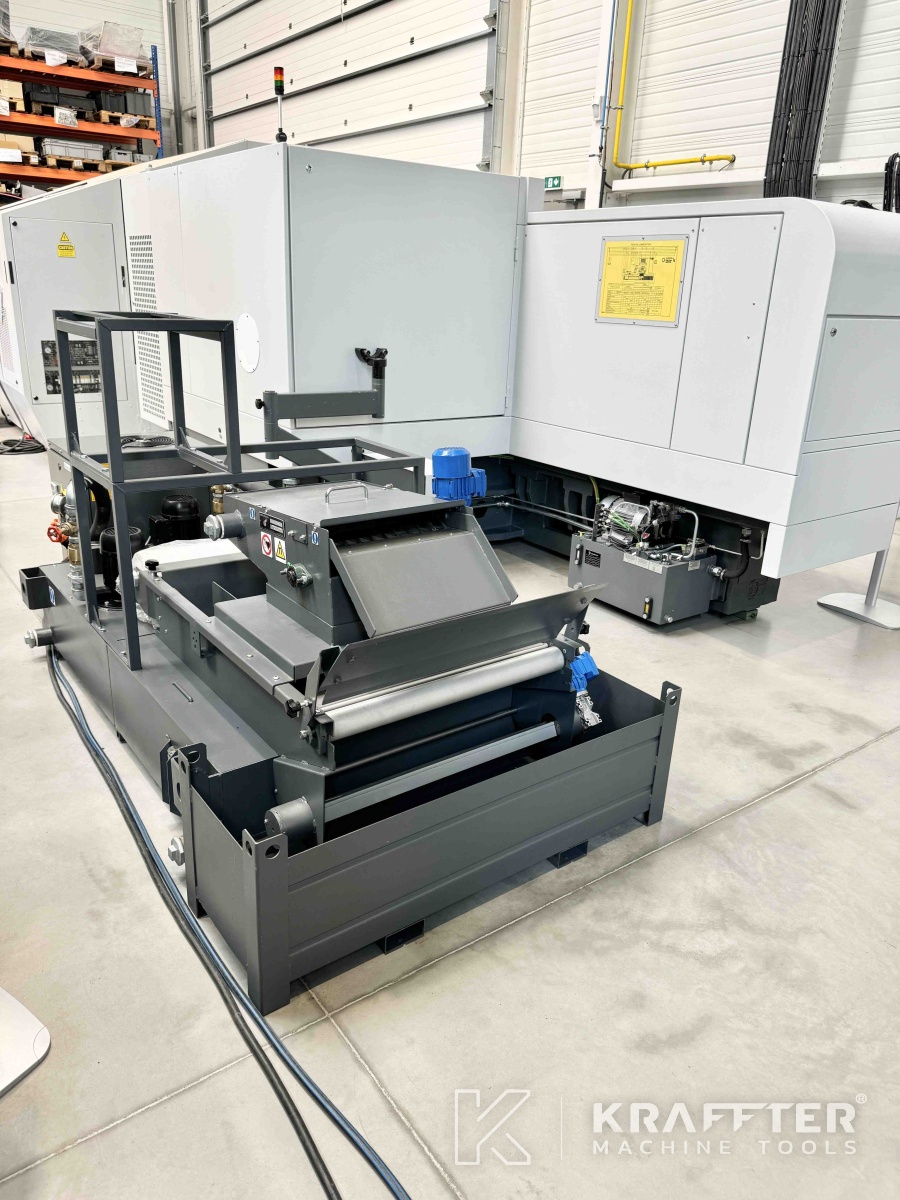

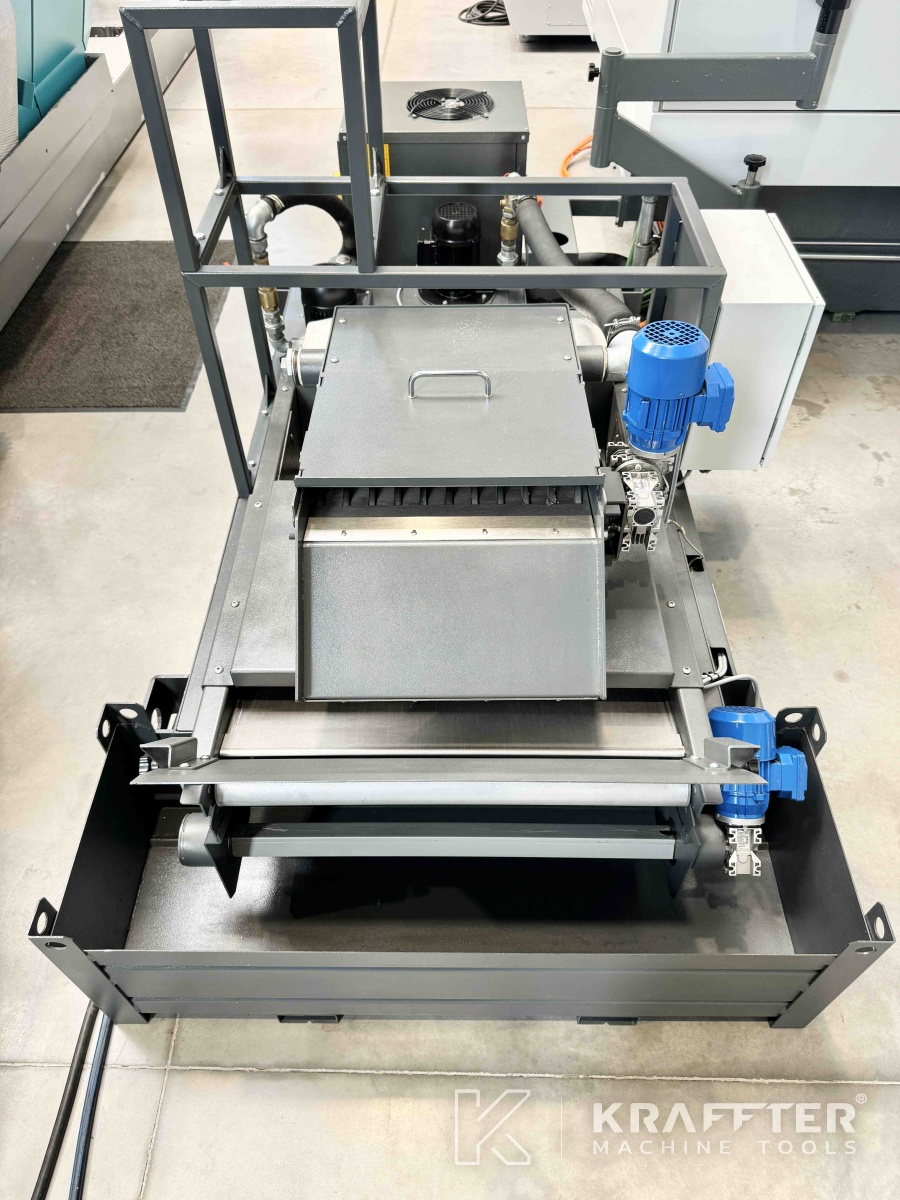

x1 magnetic swarf-/paperband filter unit - width 1000 [mm]

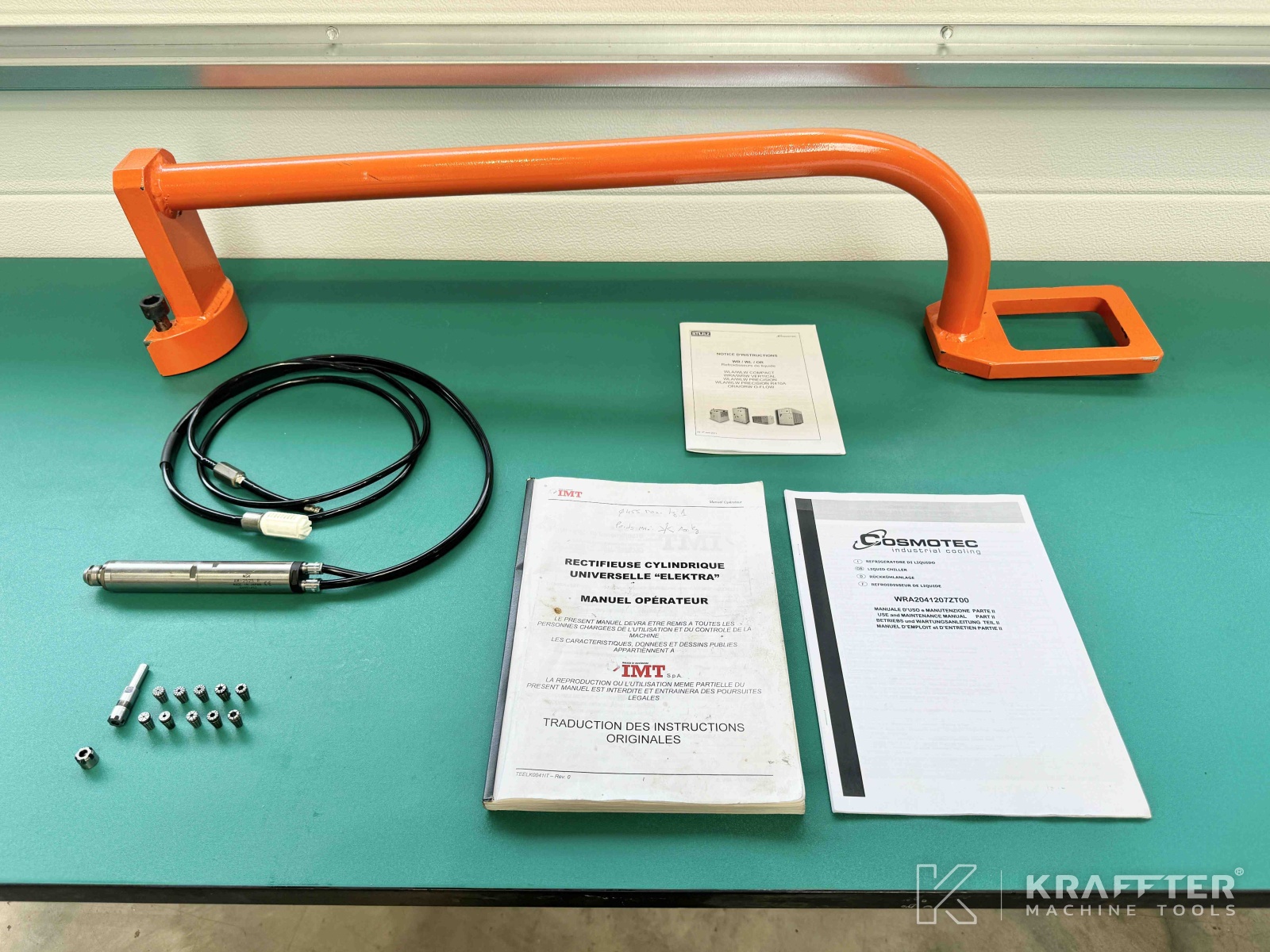

x1 French operator's manual
Various service keys
