Verkauft

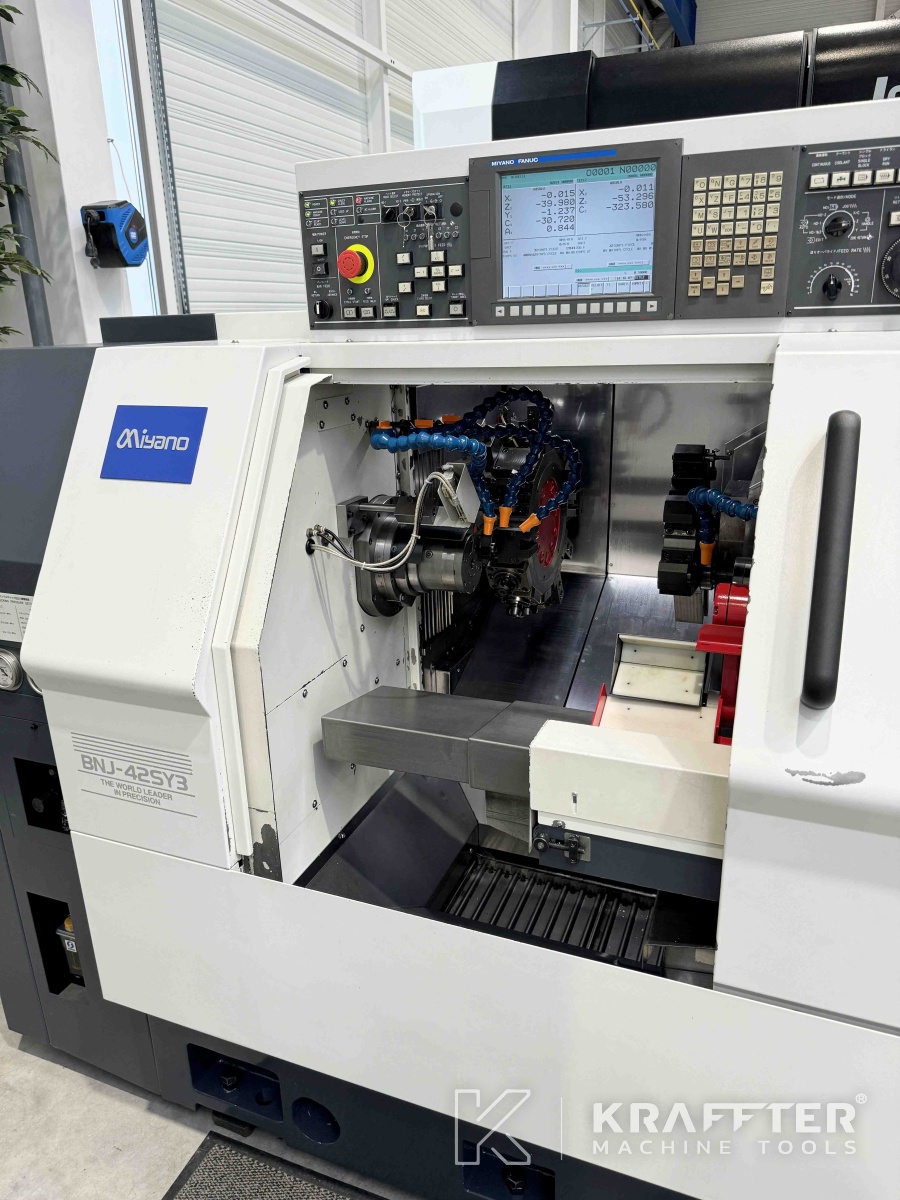

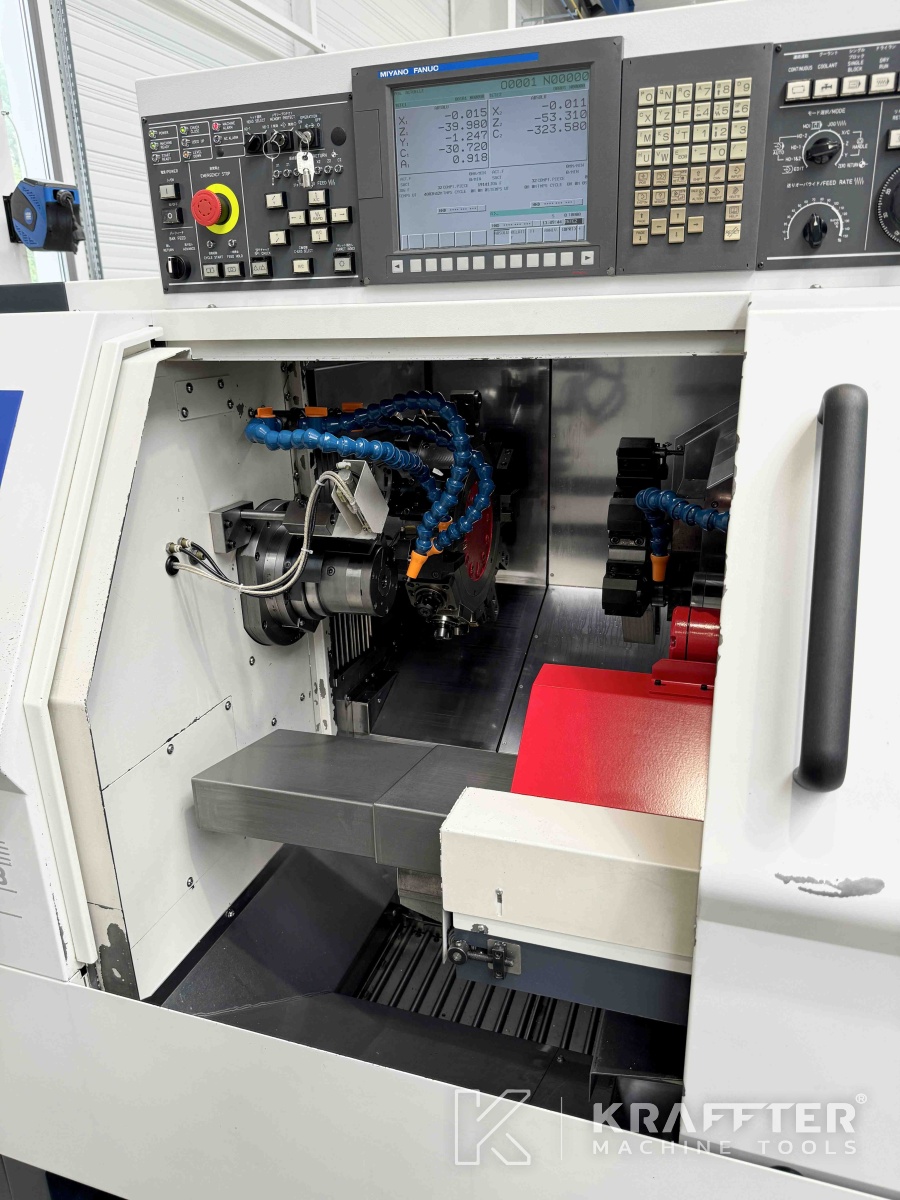

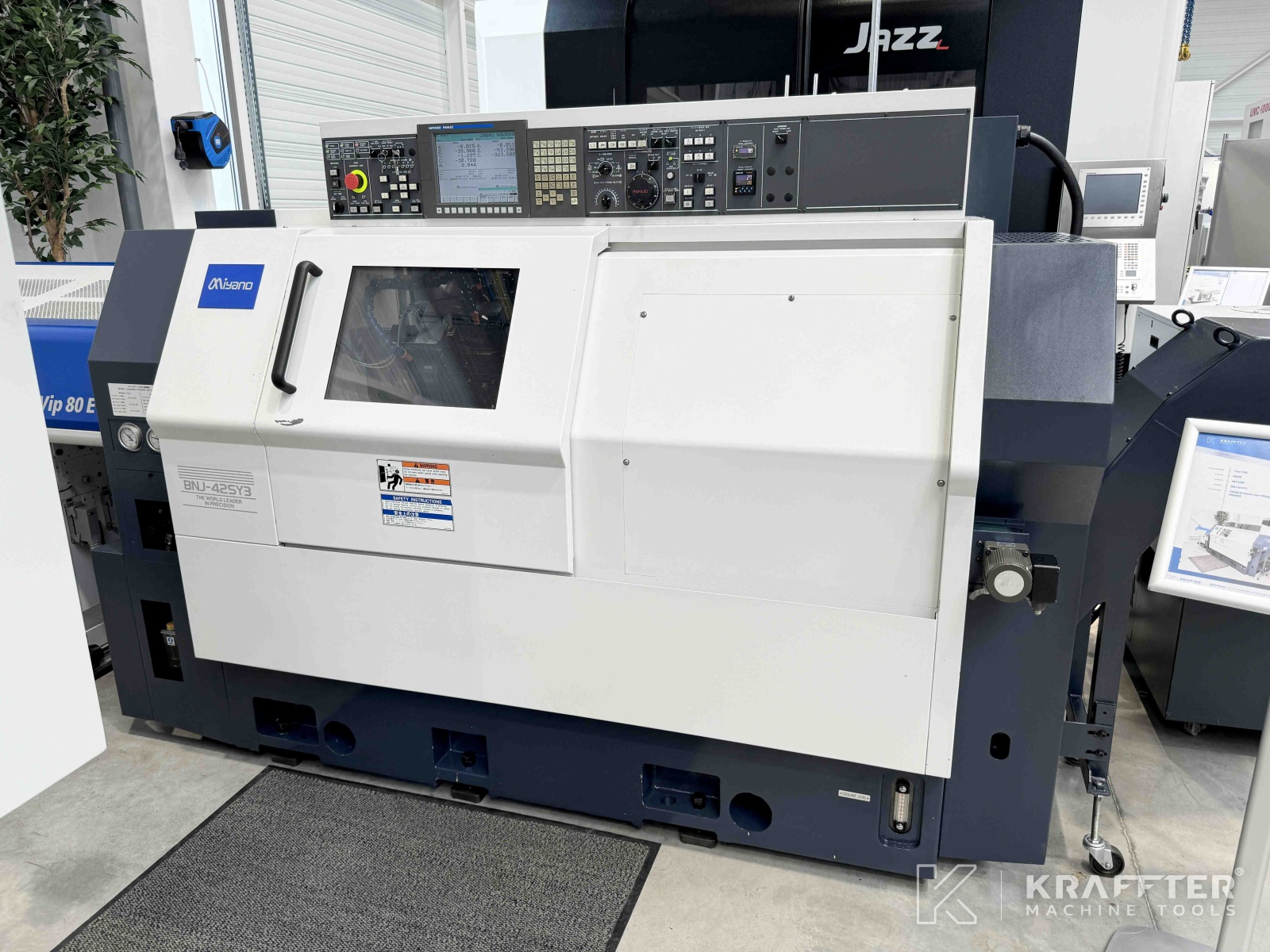

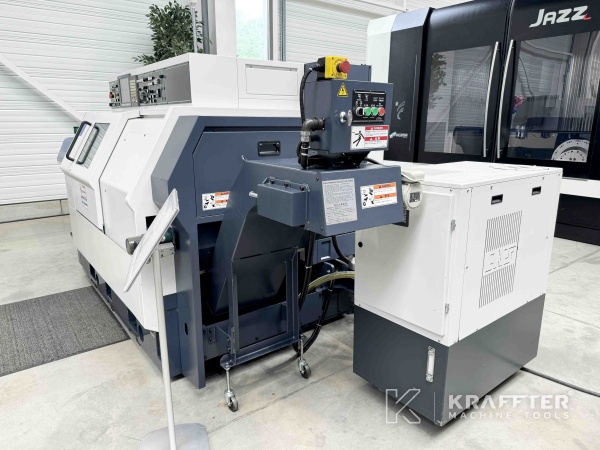

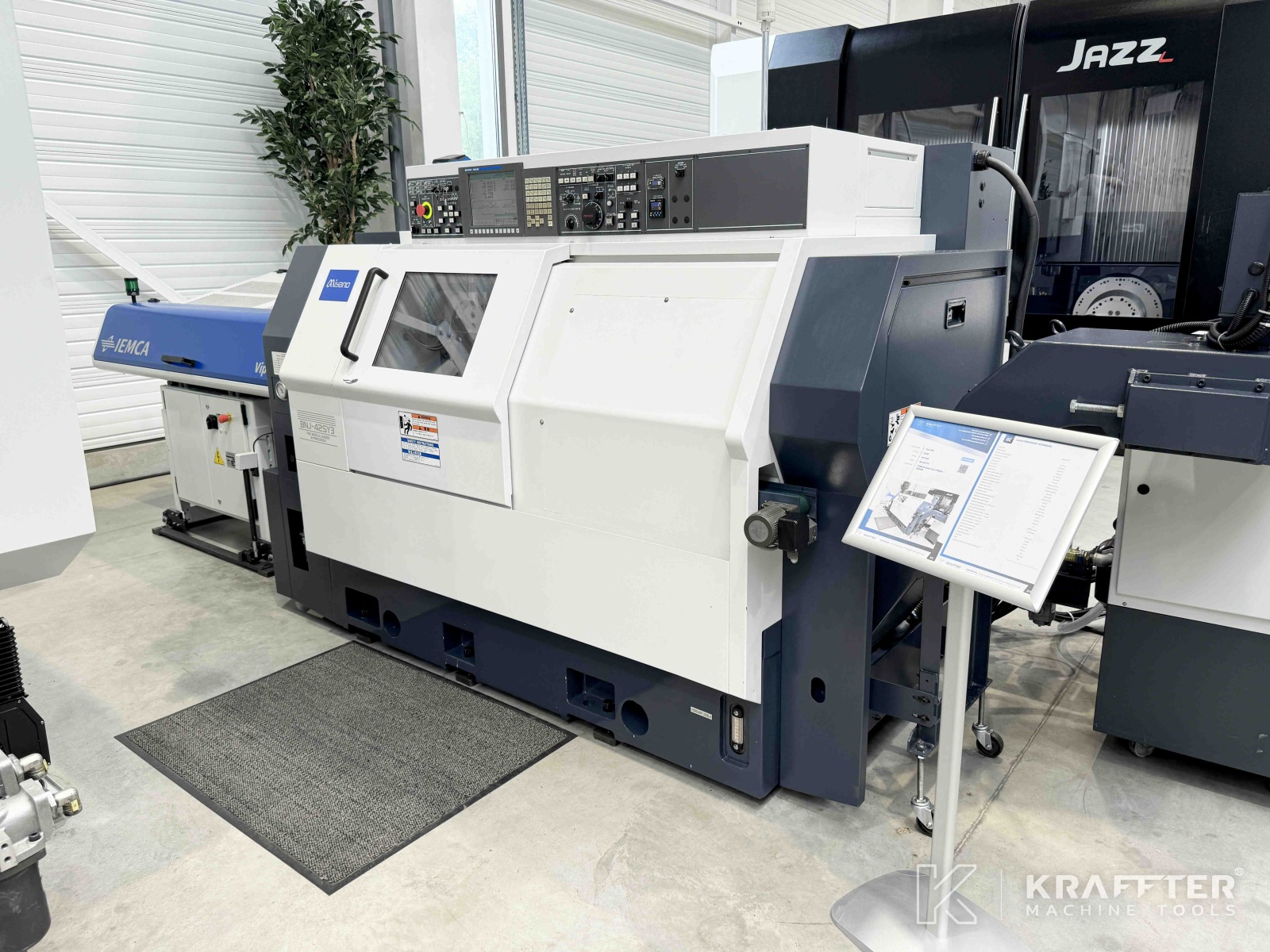

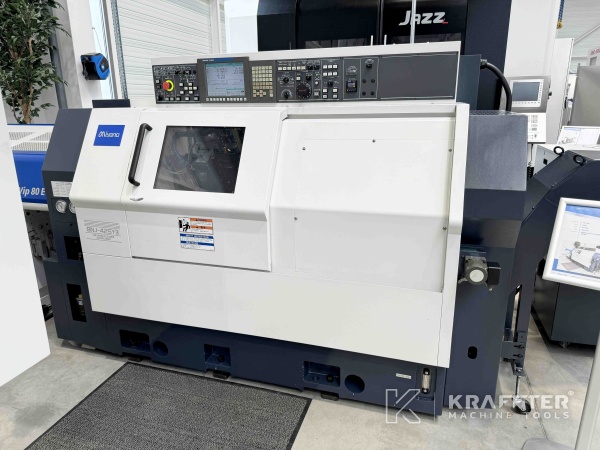

Maschinentyp: CNC Drehmaschine
Hersteller : MIYANO
N° de stock: 90118
Modell : BNJ 42 SY3
Jahr : 2010
Standort : 73240 St-Genix-les-Villages, FRANCE
MASCHINE VERKAUFT
Interessieren Sie sich für ein ähnliches Modell?
Hinterlassen Sie uns Ihre Kontaktdaten:
Technische Daten
Serien-Nr.
CJ4Y0029

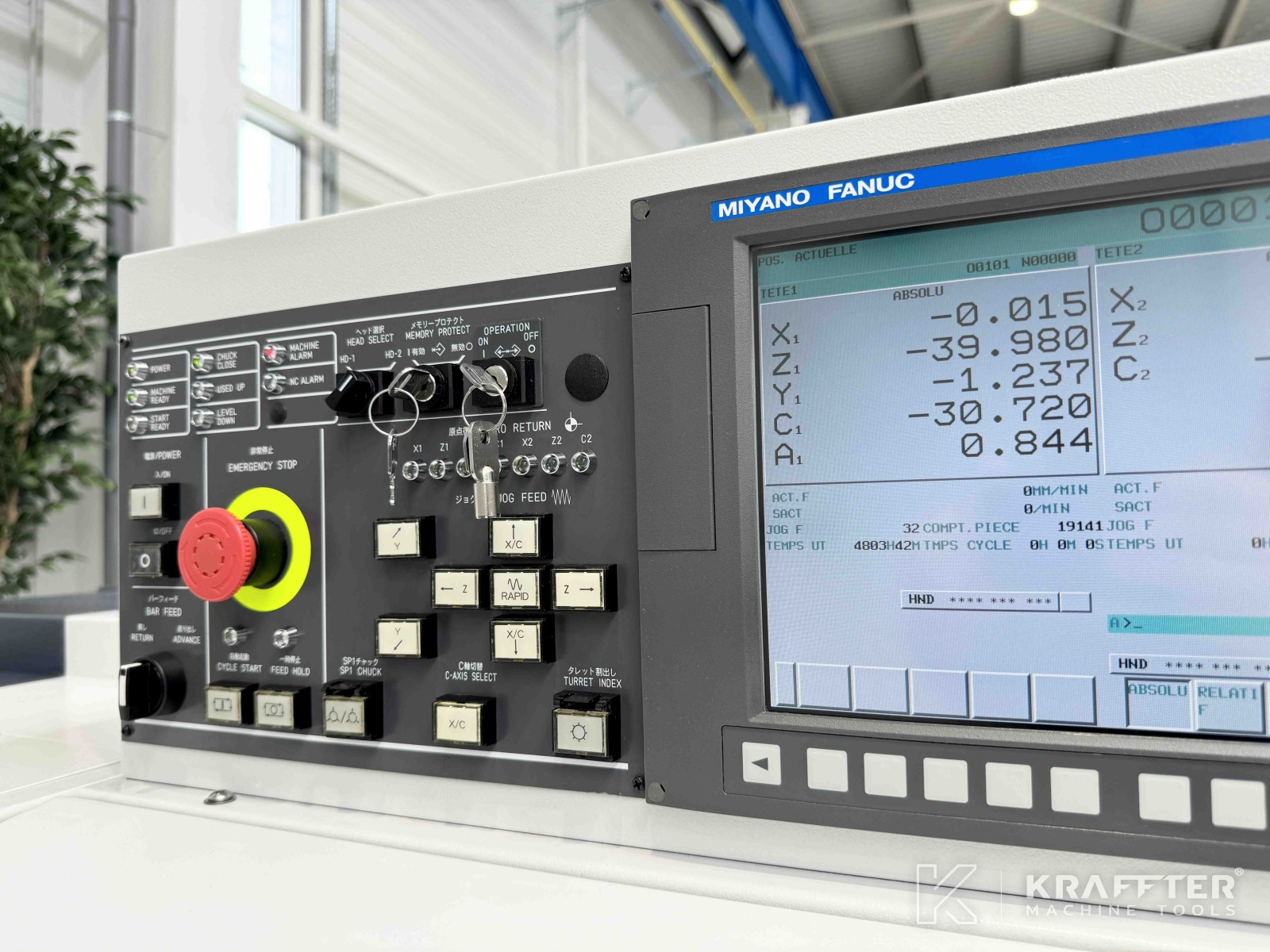

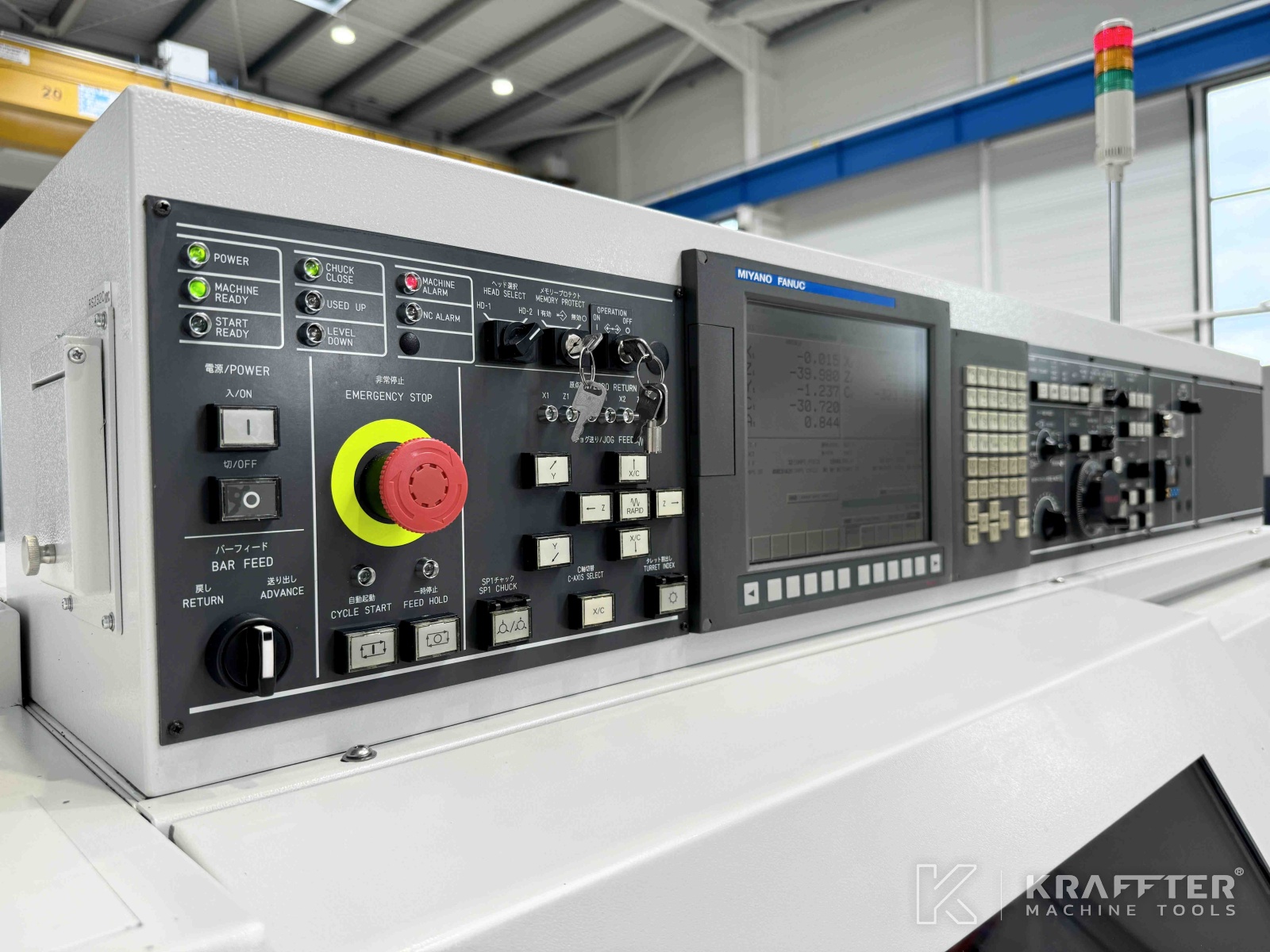

CN-Typ

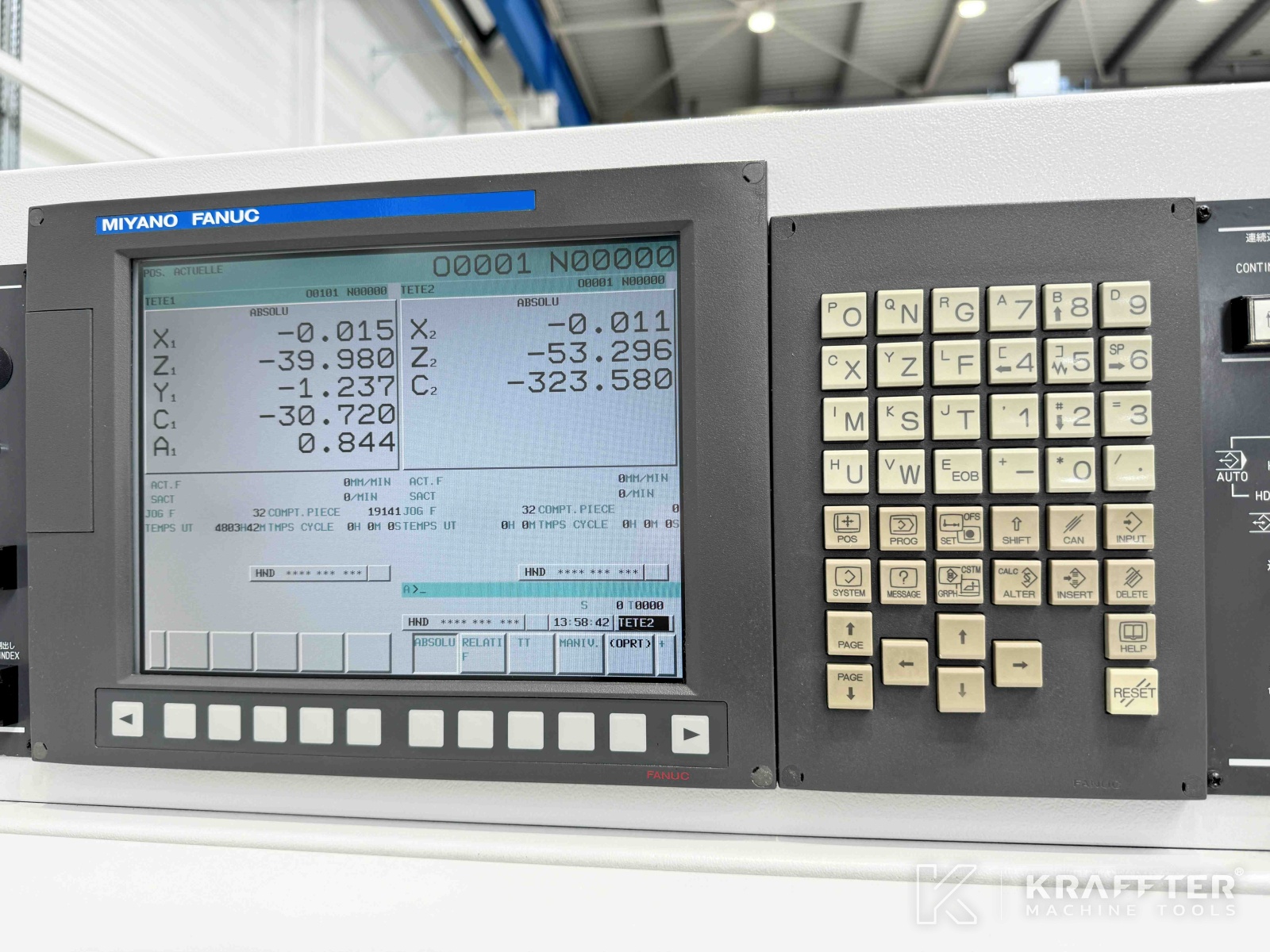

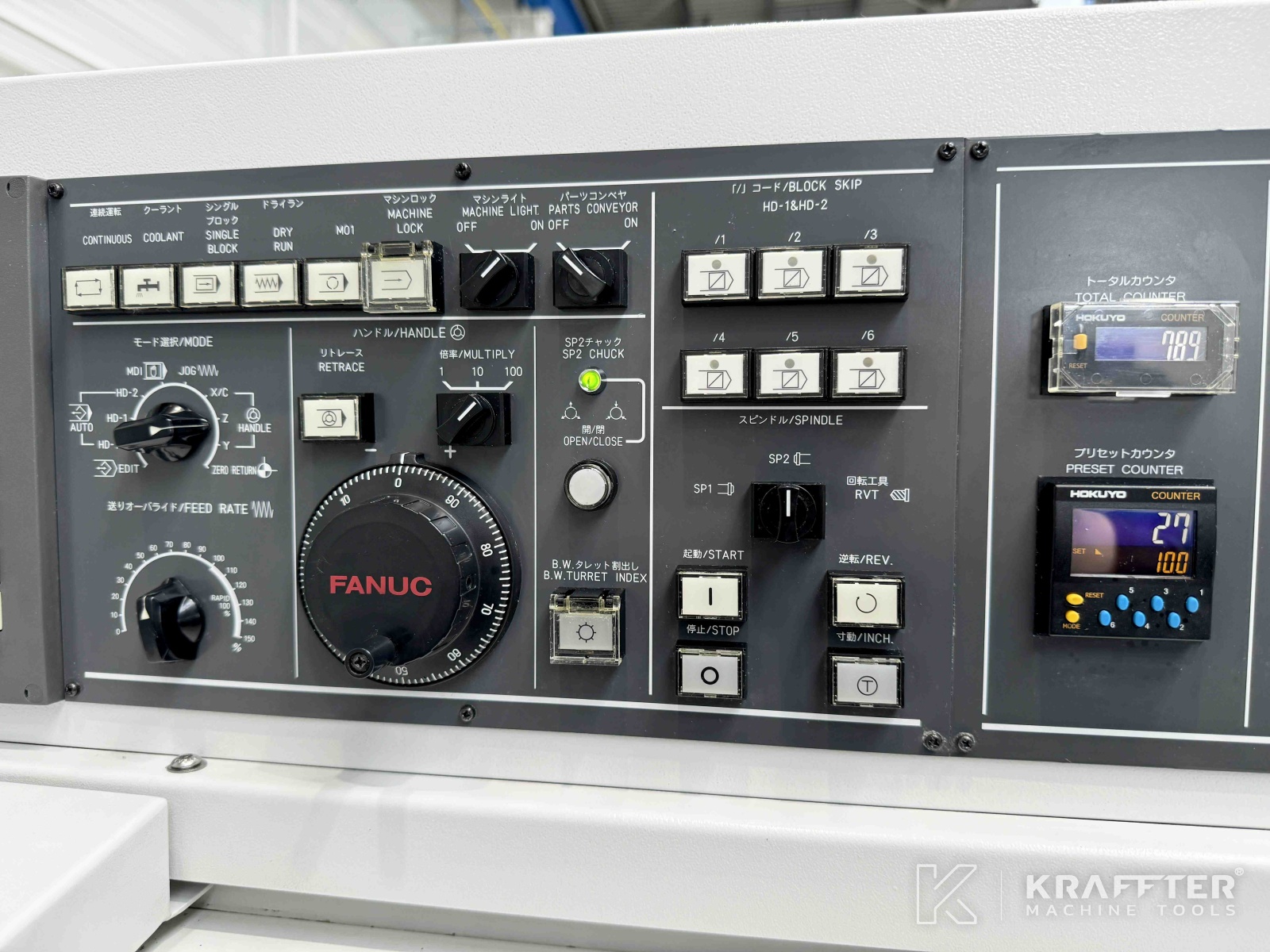

Fanuc 0i-TB
Achsanzahl
7
Max. Drehdurchmesser
42 [mm]
Max. Bearbeitungslänge
100 [mm]
Verfahrweg der Z1-Achse
246 [mm]
Verfahrweg der X1-Achse
165 [mm]
Verfahrweg der Y1-Achse
+/- 40 [mm]
Verfahrweg der Z2-Achse
525 [mm]
Verfahrweg der X2-Achse
70 [mm]
Schnellvorschubgeschwindigkeit X-Achse
18000 [mm/min]
Schnellvorschubgeschwindigkeit Z-Achse
20000 [mm/min]
Schnellvorschubgeschwindigkeit Y-Achse
12000 [mm/min]
Spindeldurchlassdurchmesser
43 [mm]
Min. Spindeldrehzahl
60 [U/min]
Max. Spindeldrehzahl
6000 [U/min]
Indexierungsgenauigkeit C-Achse
0.02 [°]
Spindelleistung
11 [kW]

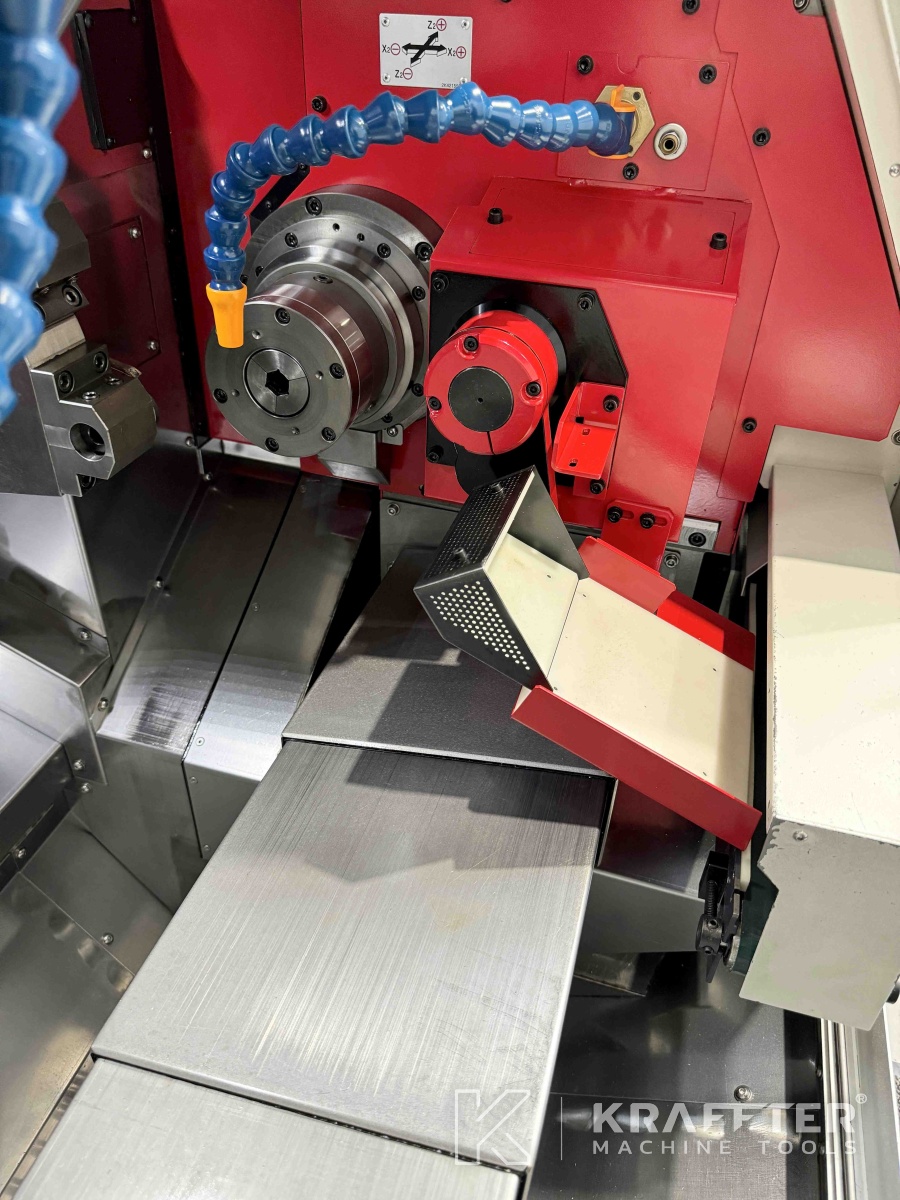

Durchlassdurchmesser der Gegenspindel
36 [mm]
Min. Drehzahl der Gegenspindel
67 [U/min]
Max. Drehzahl der Gegenspindel
7000 [U/min]
Indexierungsgenauigkeit C-Achse Gegenspindel
0.02 [°]
Leistung Gegenspindel
5.5 [kW]
Max. Querschnitt der Werkzeughalter
20 [mm]

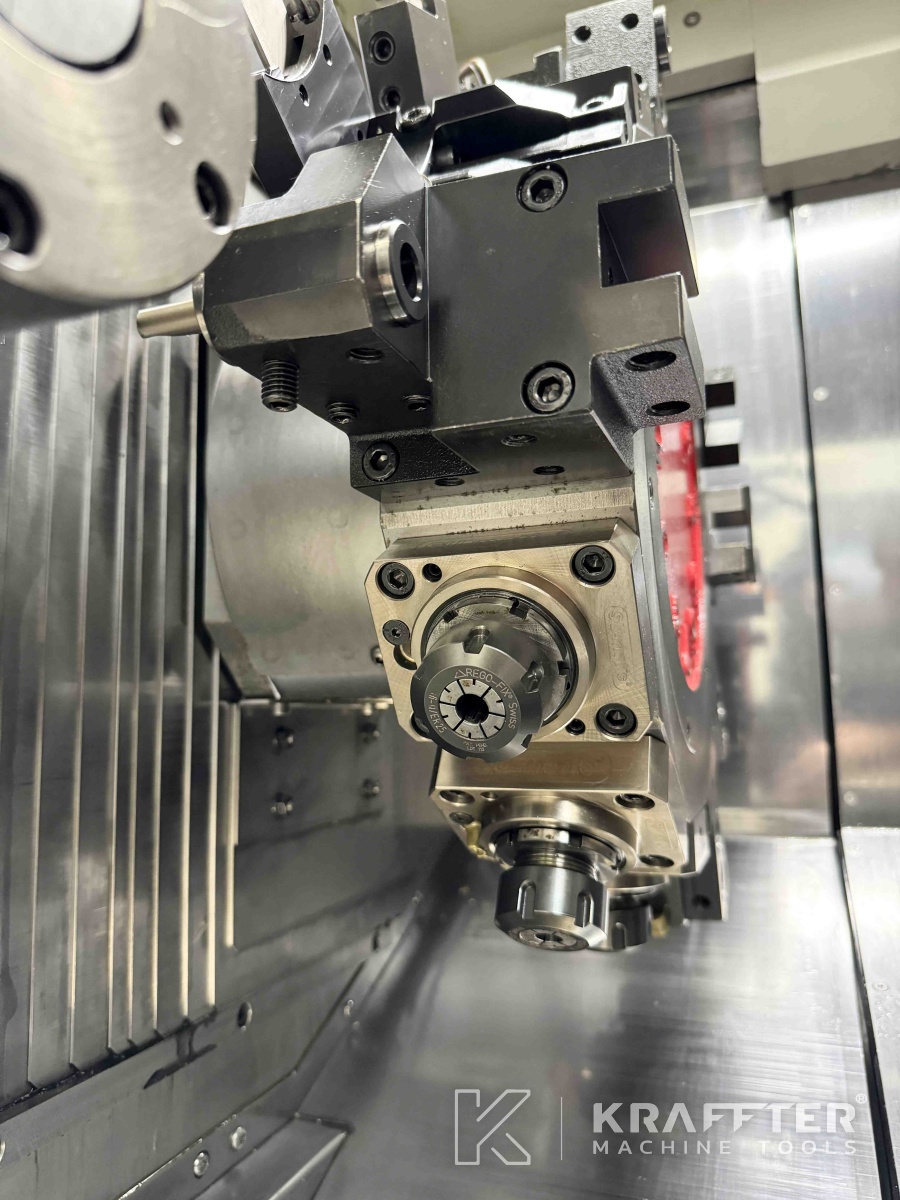

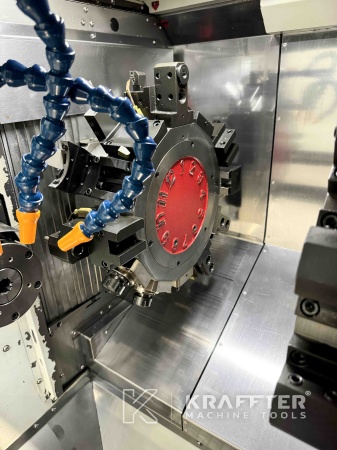

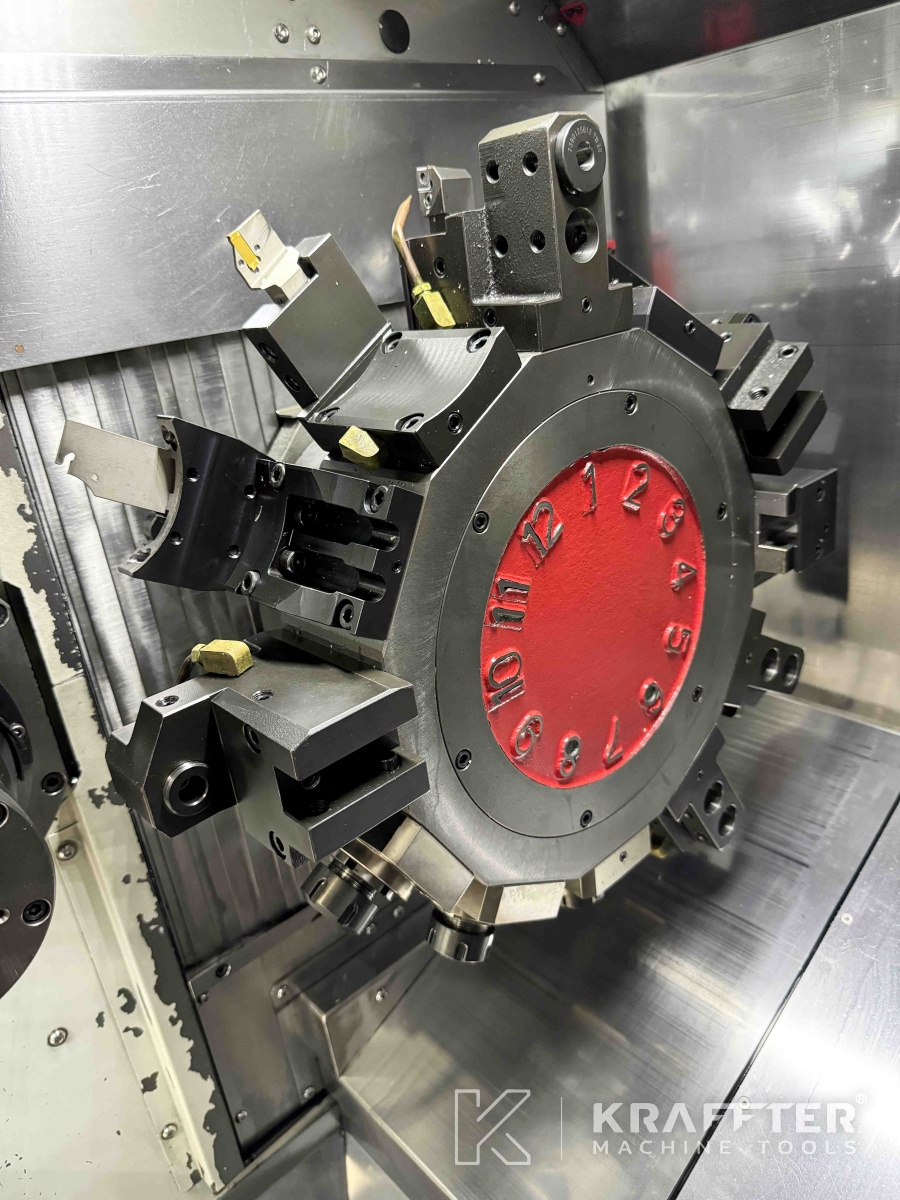

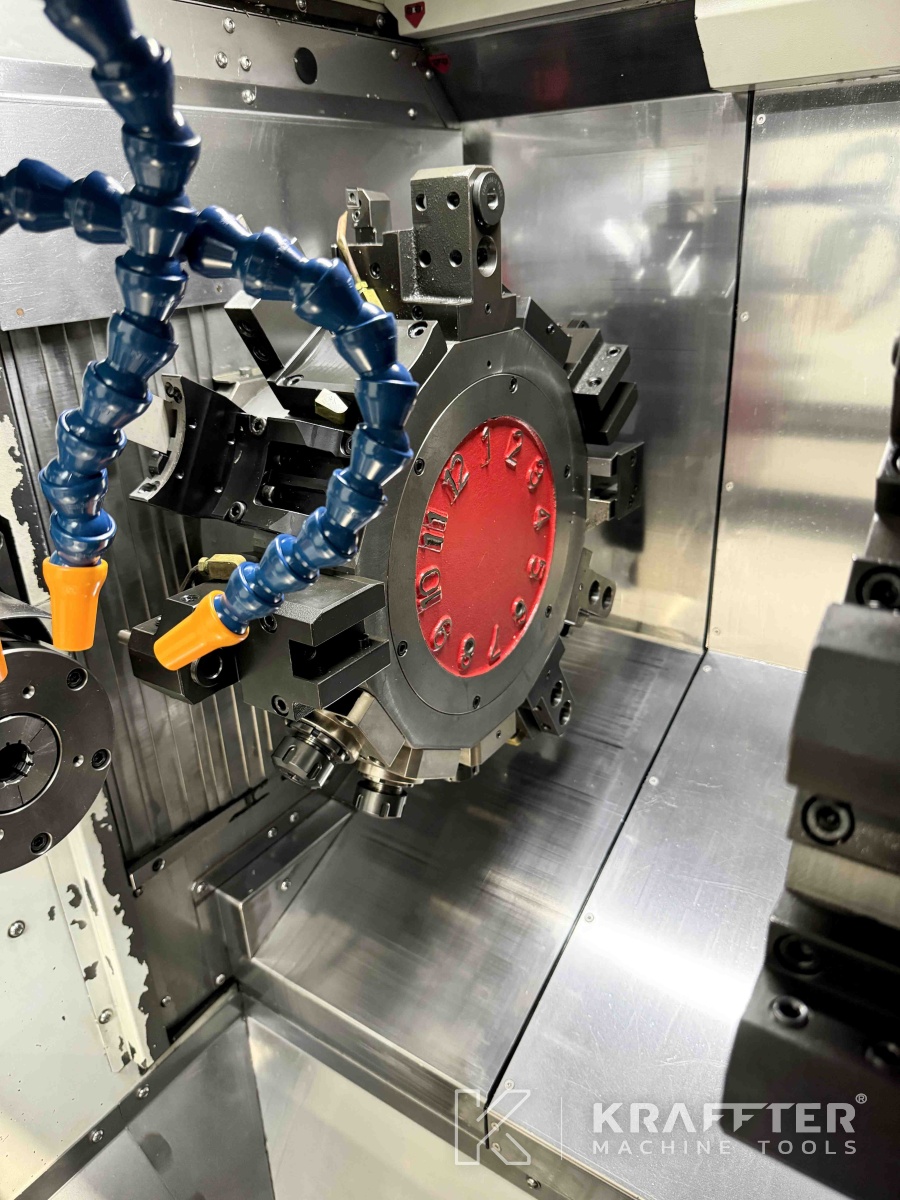

Anzahl der angetriebenen Werkzeugstationen – Revolver 1
12
Max. Drehzahl der angetriebenen Werkzeuge – Revolver 1
4000 [U/min]
Indexierungszeit - Revolver 1
0.25 [s/pos]

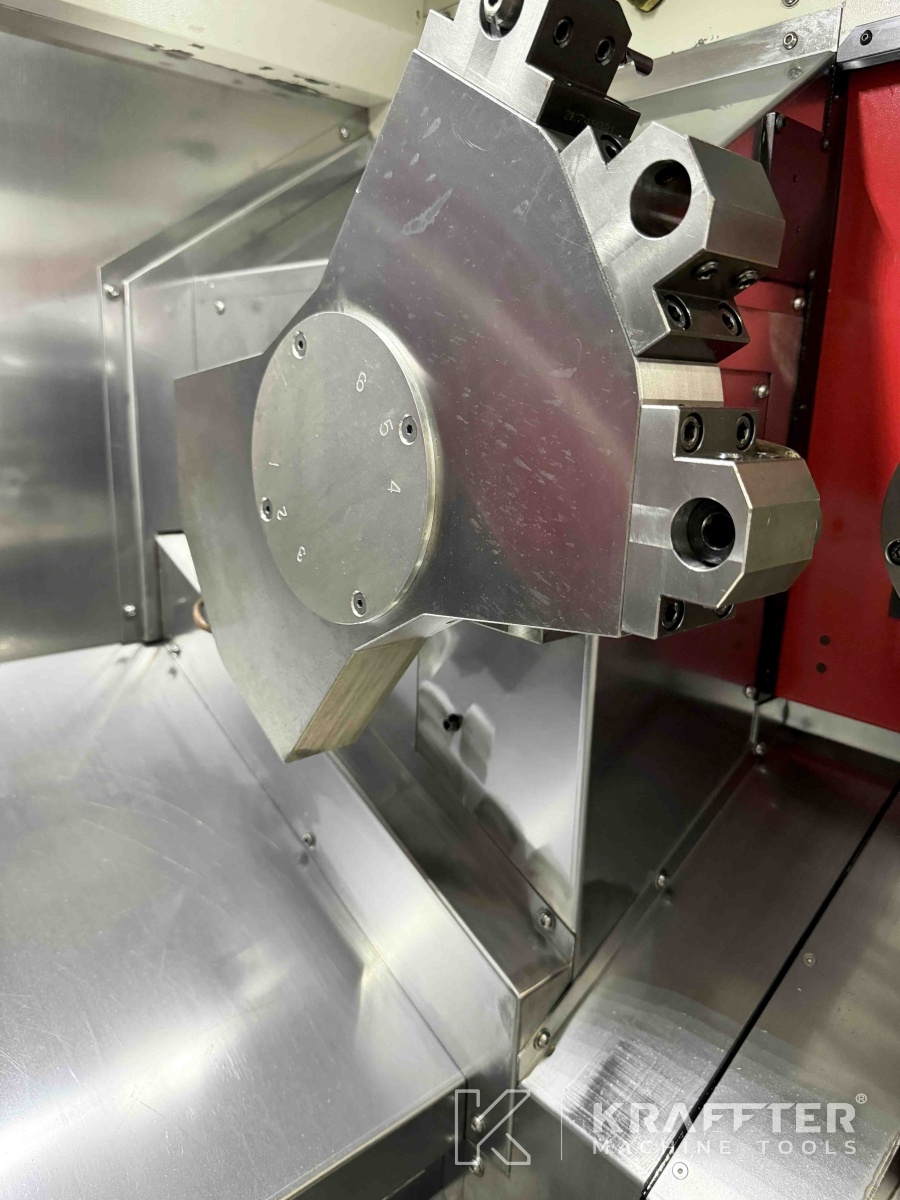

Anzahl der Werkzeugstationen – Revolver 2
6
Indexierungszeit - Revolver 2
0.20 [s/pos]
Leistung der angetriebenen Werkzeuge
2.5 [kW]
Fassungsvermögen der Kühlmittelwanne
300 [l]
Installierte Leistung
31 [kVA]
Versorgungsspannung
400 [V]
RS232-Anschluss
Ja
Anzahl Stunden unter Spannung
19802 [h]
Gewicht
5500 [kg]
CE-konforme Sicherheitsausrüstung
Ja
Die technischen Merkmale dienen ausschließlich zur unverbindlichen Information. Die Beschreibung wurde möglicherweise automatisch übersetzt.
Zusätzliche Informationen
Cutting capacity (upper turret rotating tools):
Drilling: Ø13 [mm]
Tapping: M8 x 1.25
Milling: Ø12 [mm]

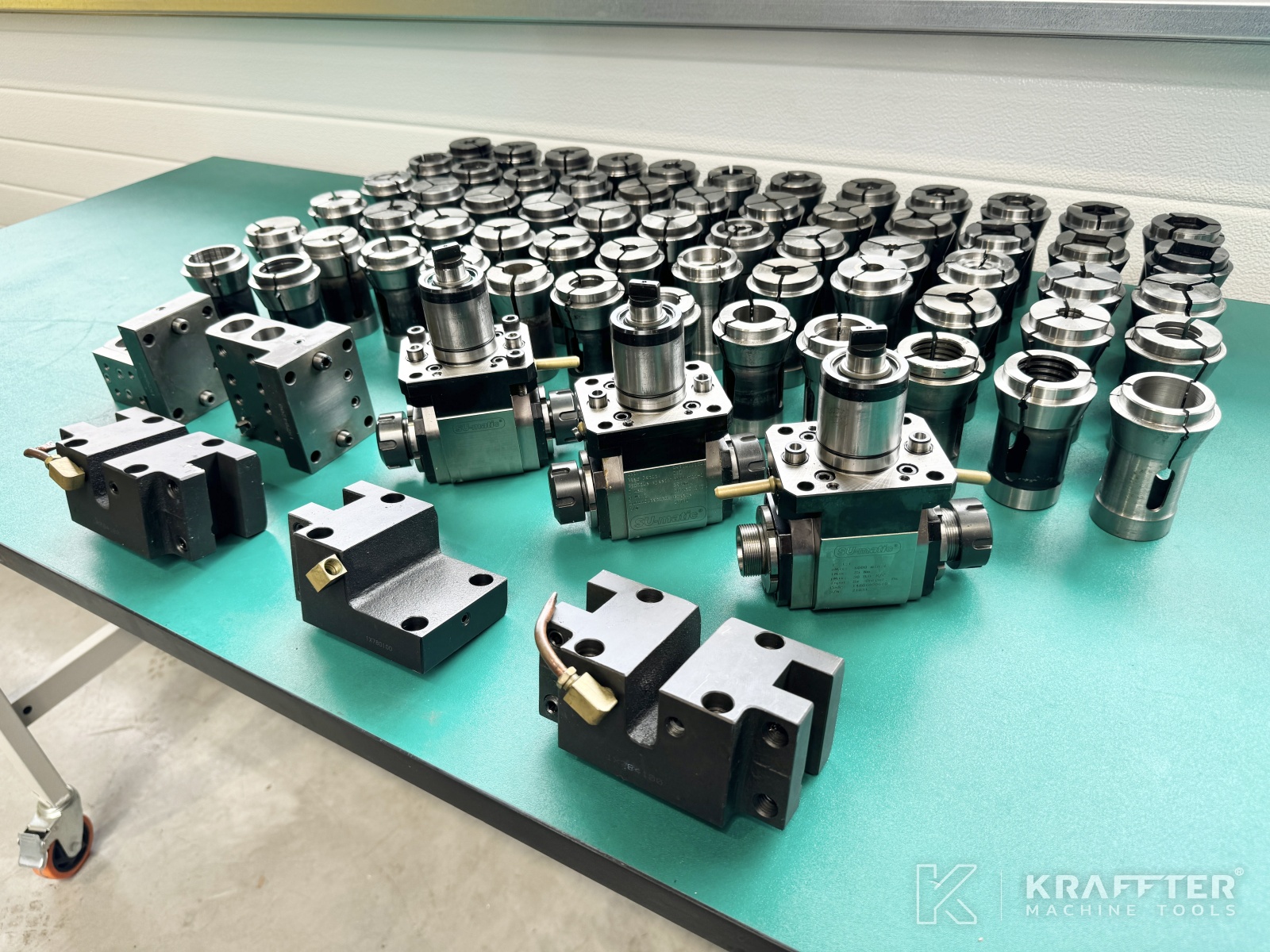

EQUIPMENT INCLUDED:

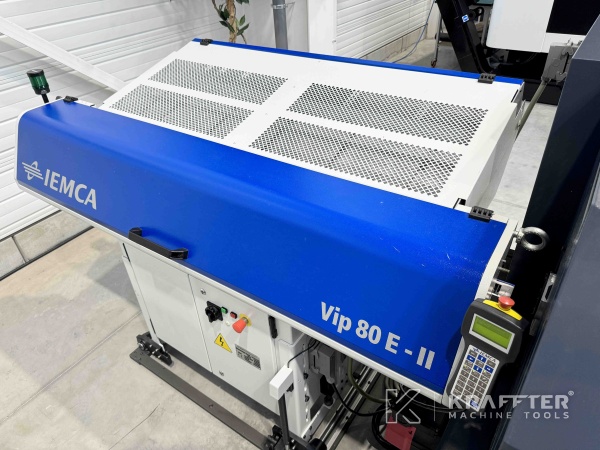

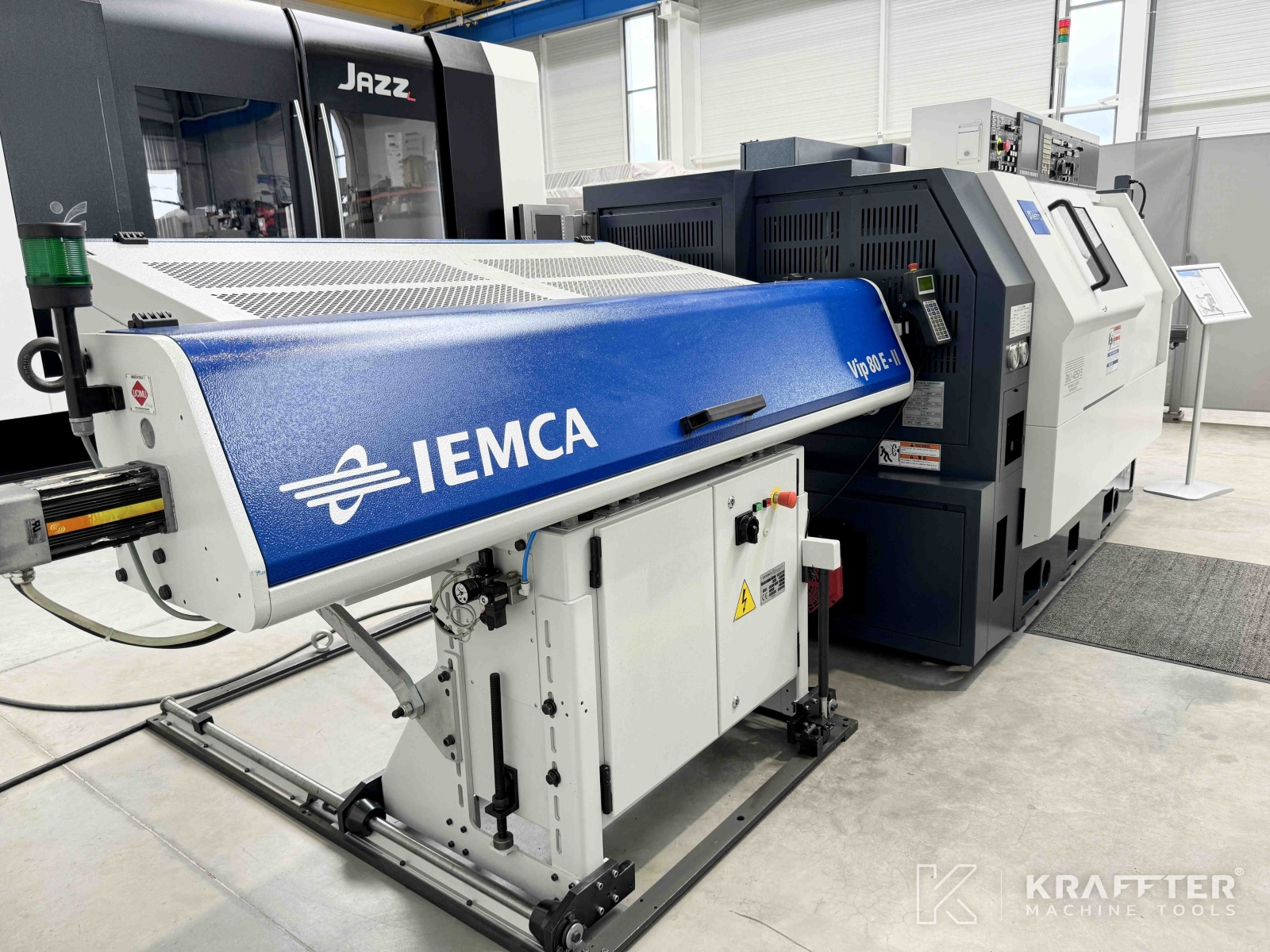

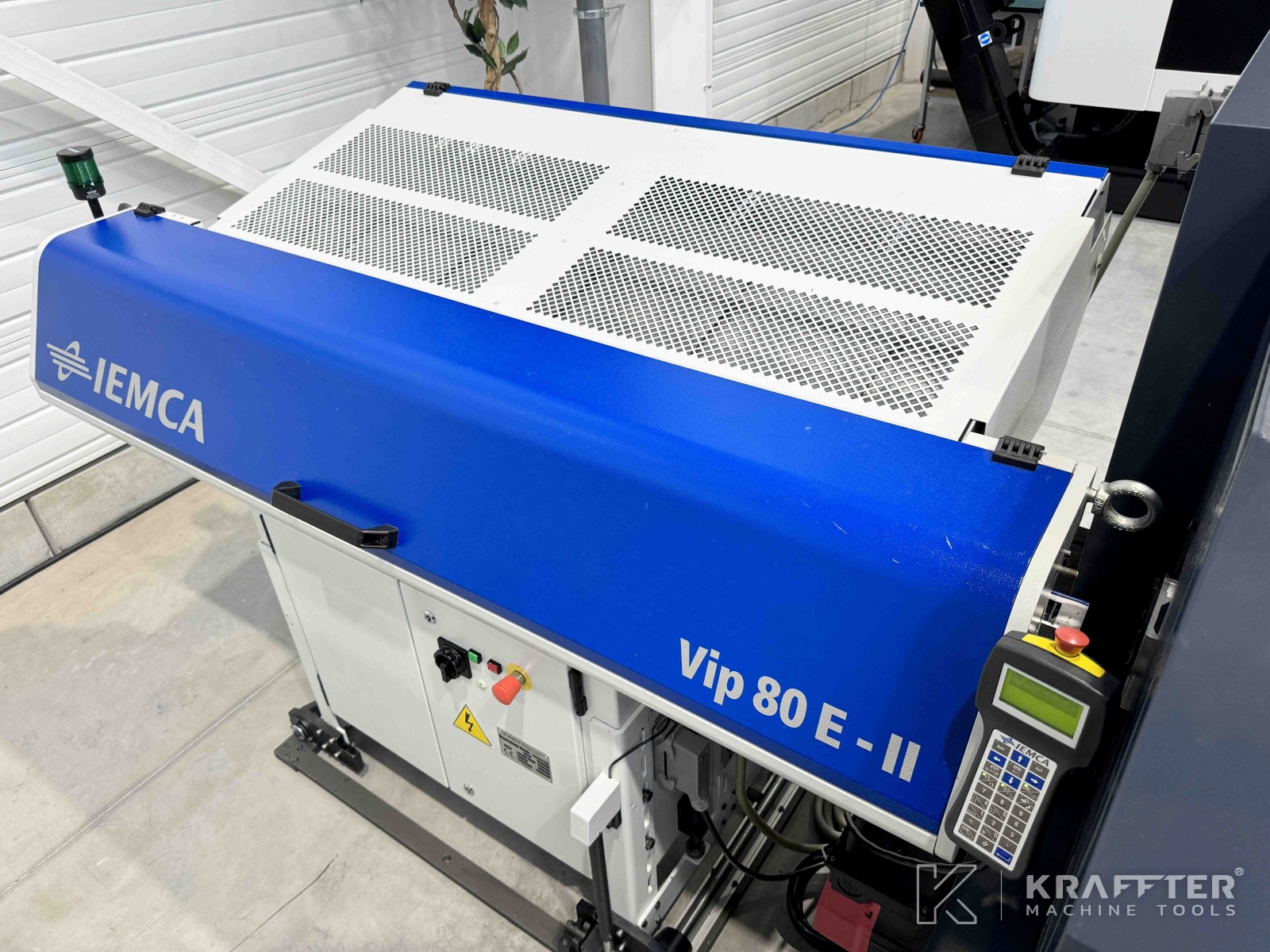

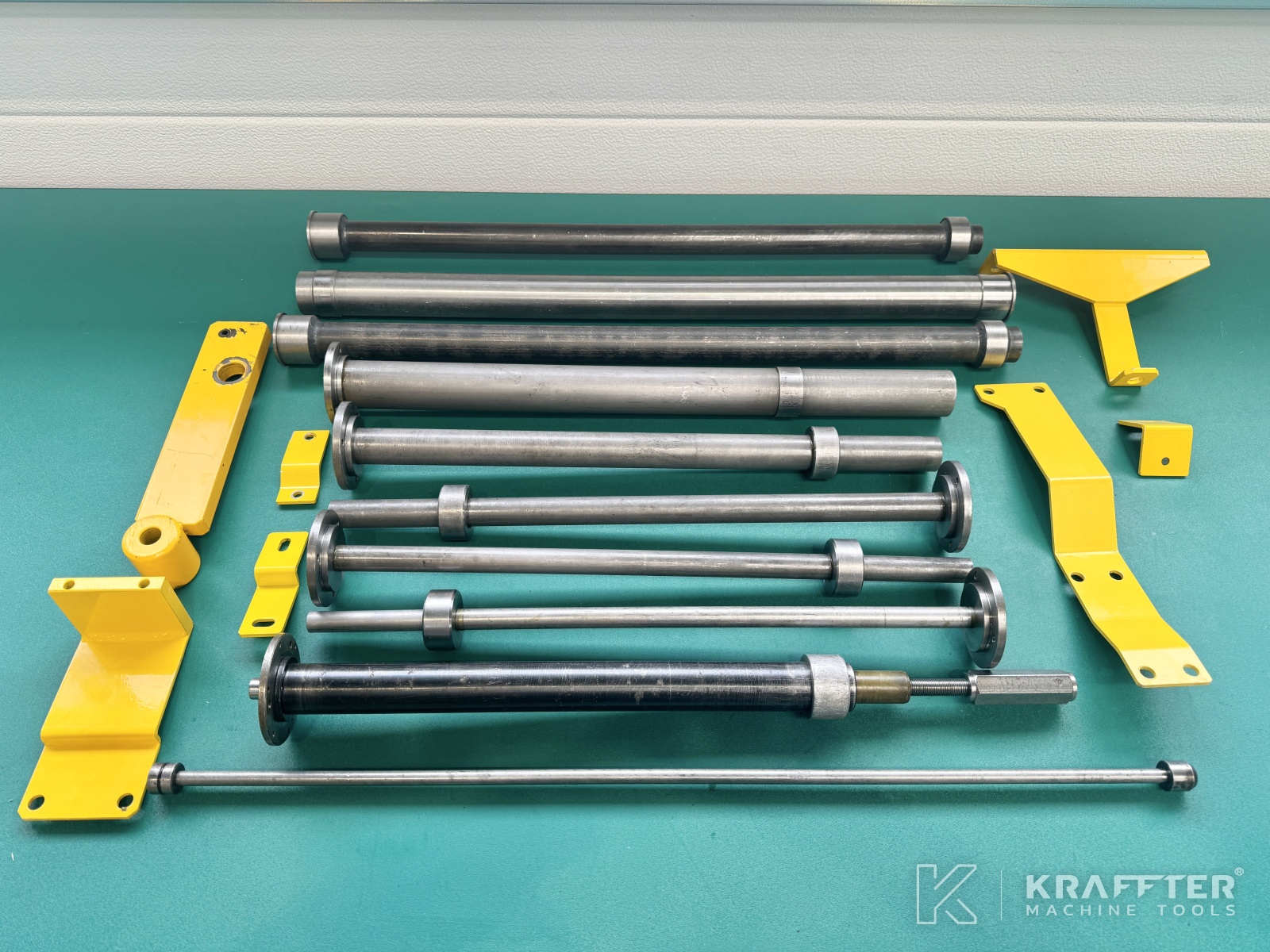

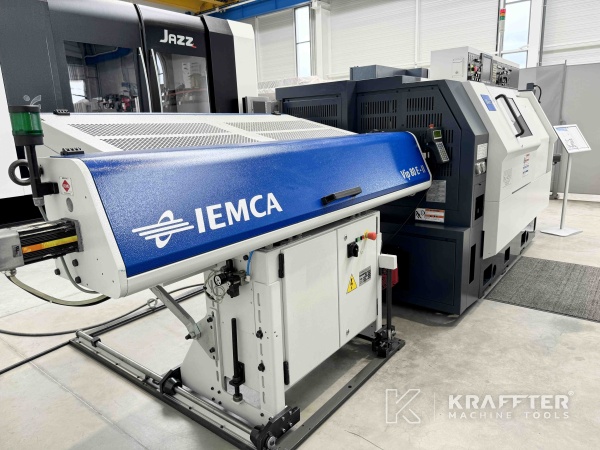

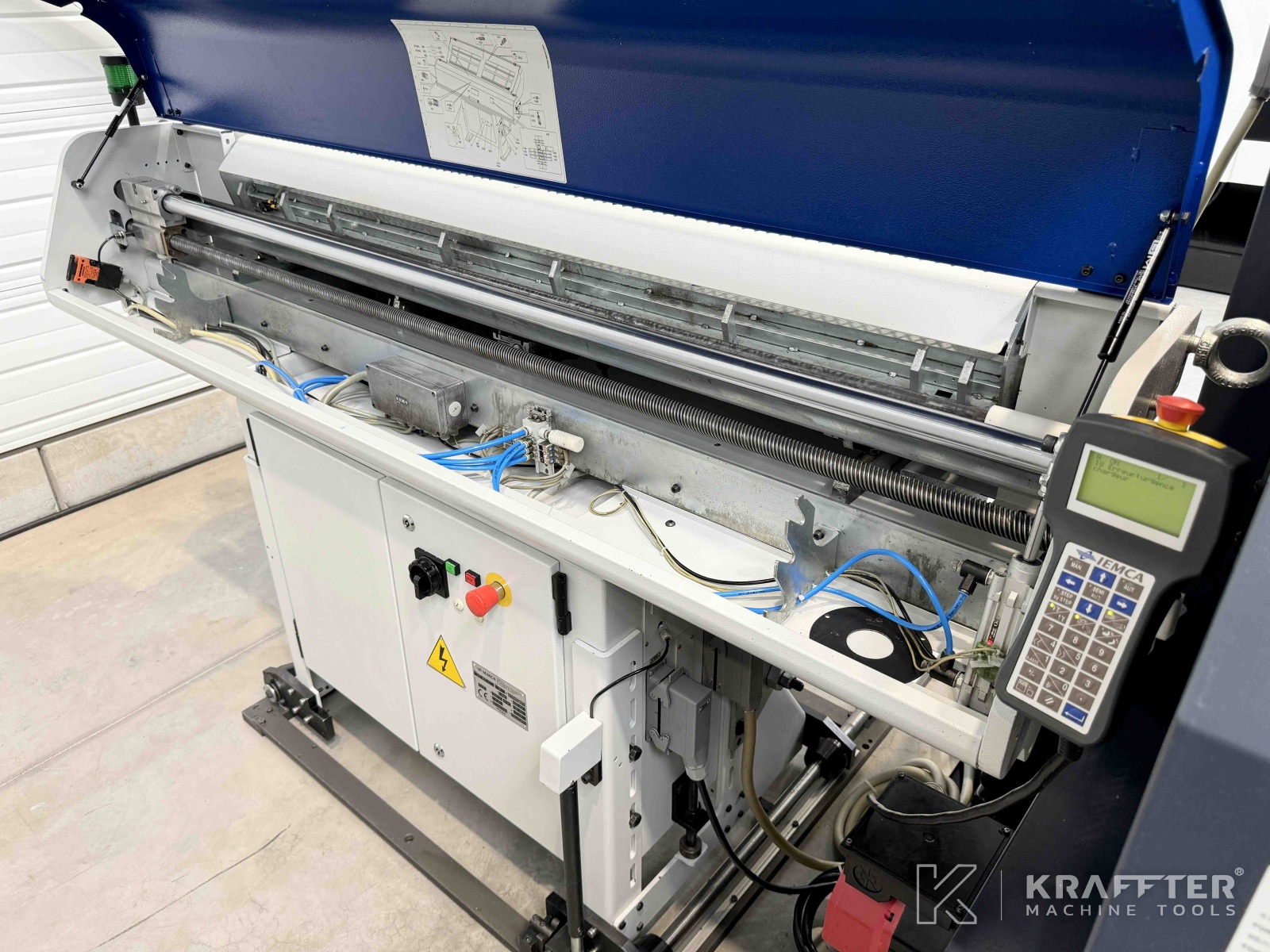

- IEMCA VIP 80E II type 16 bar feeder

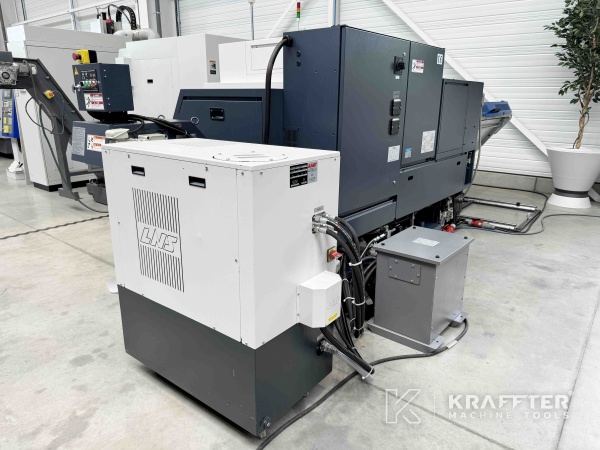

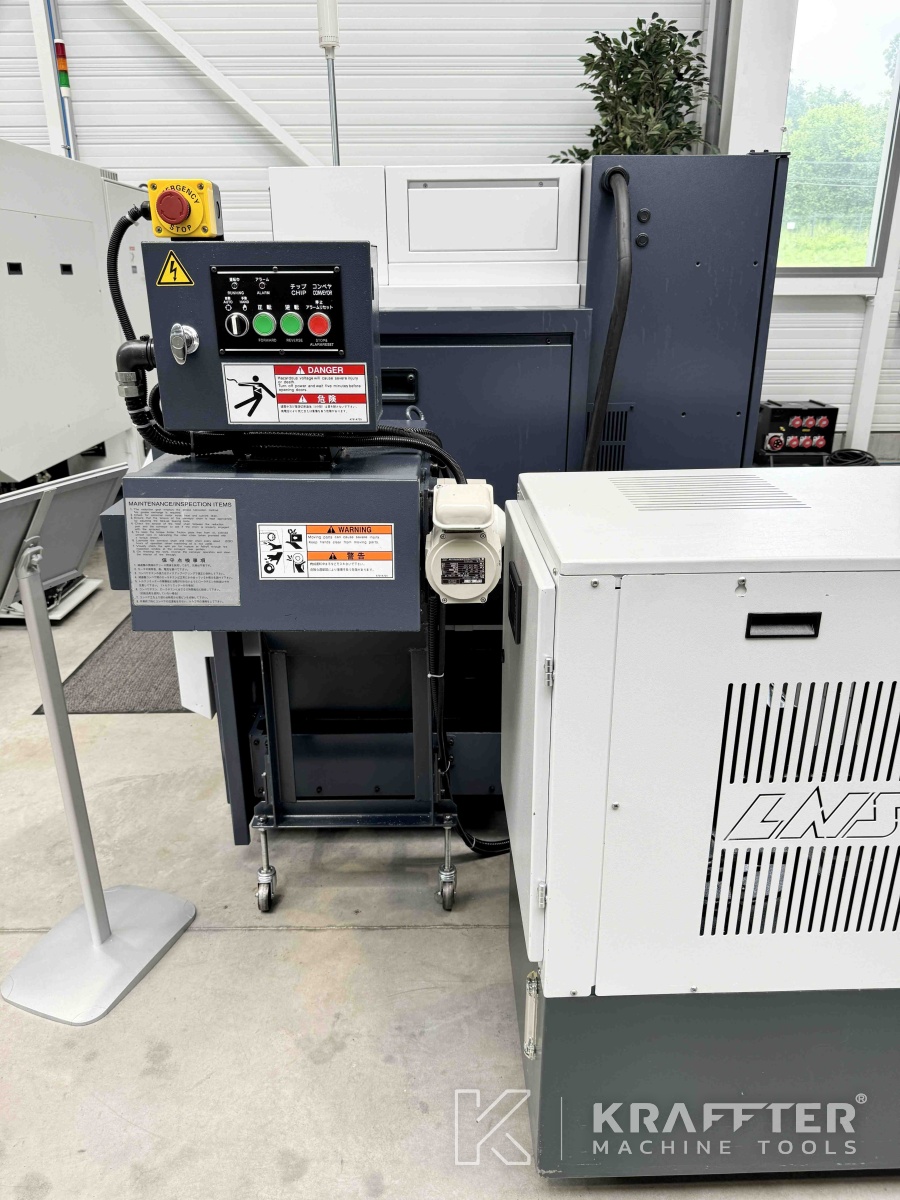

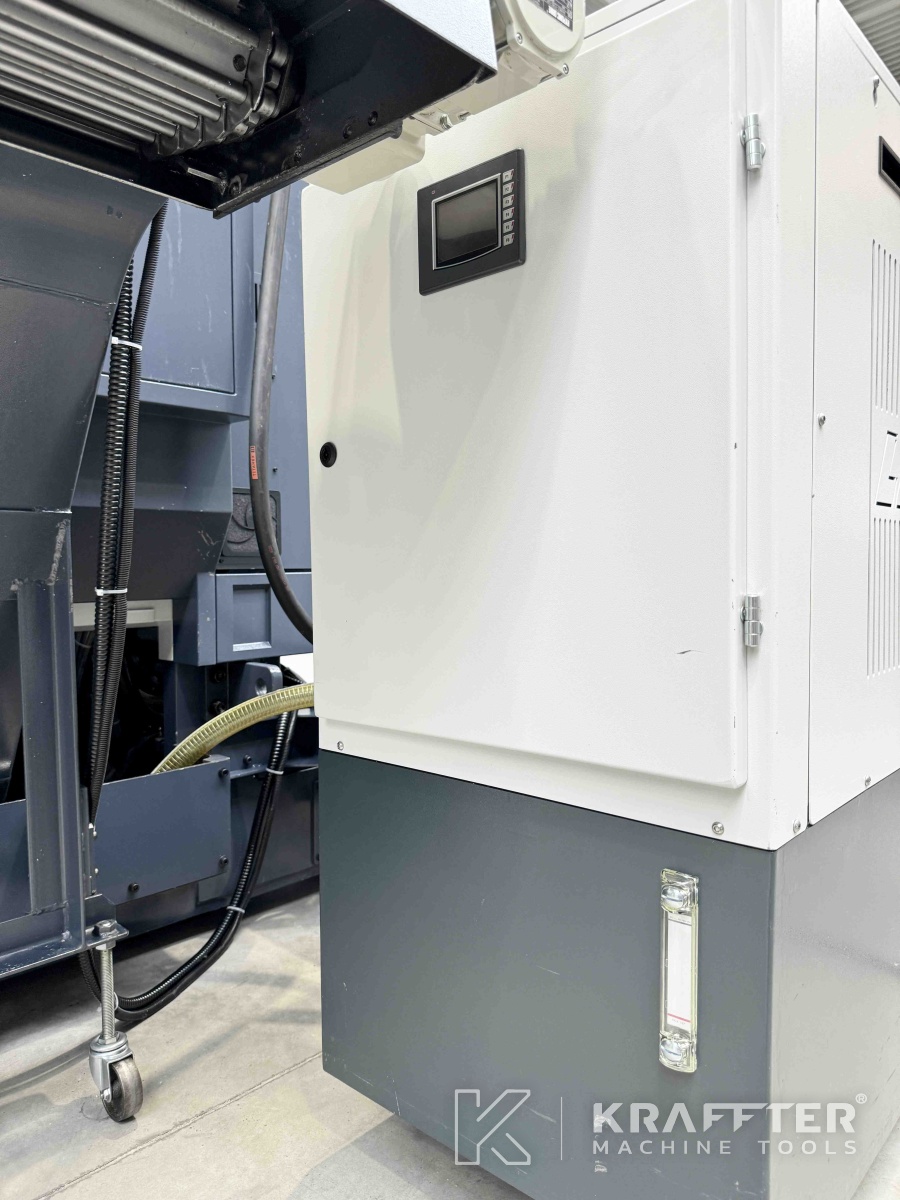

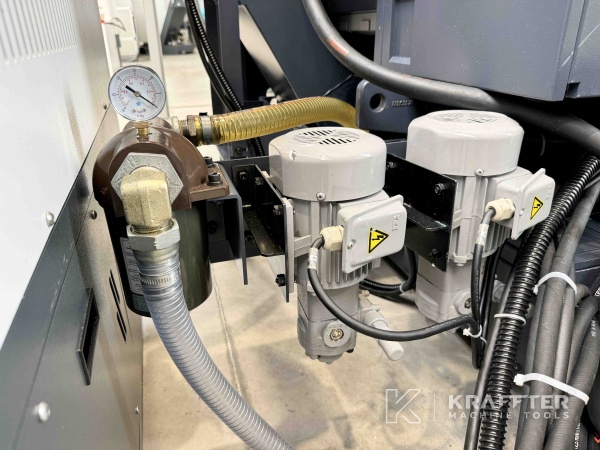

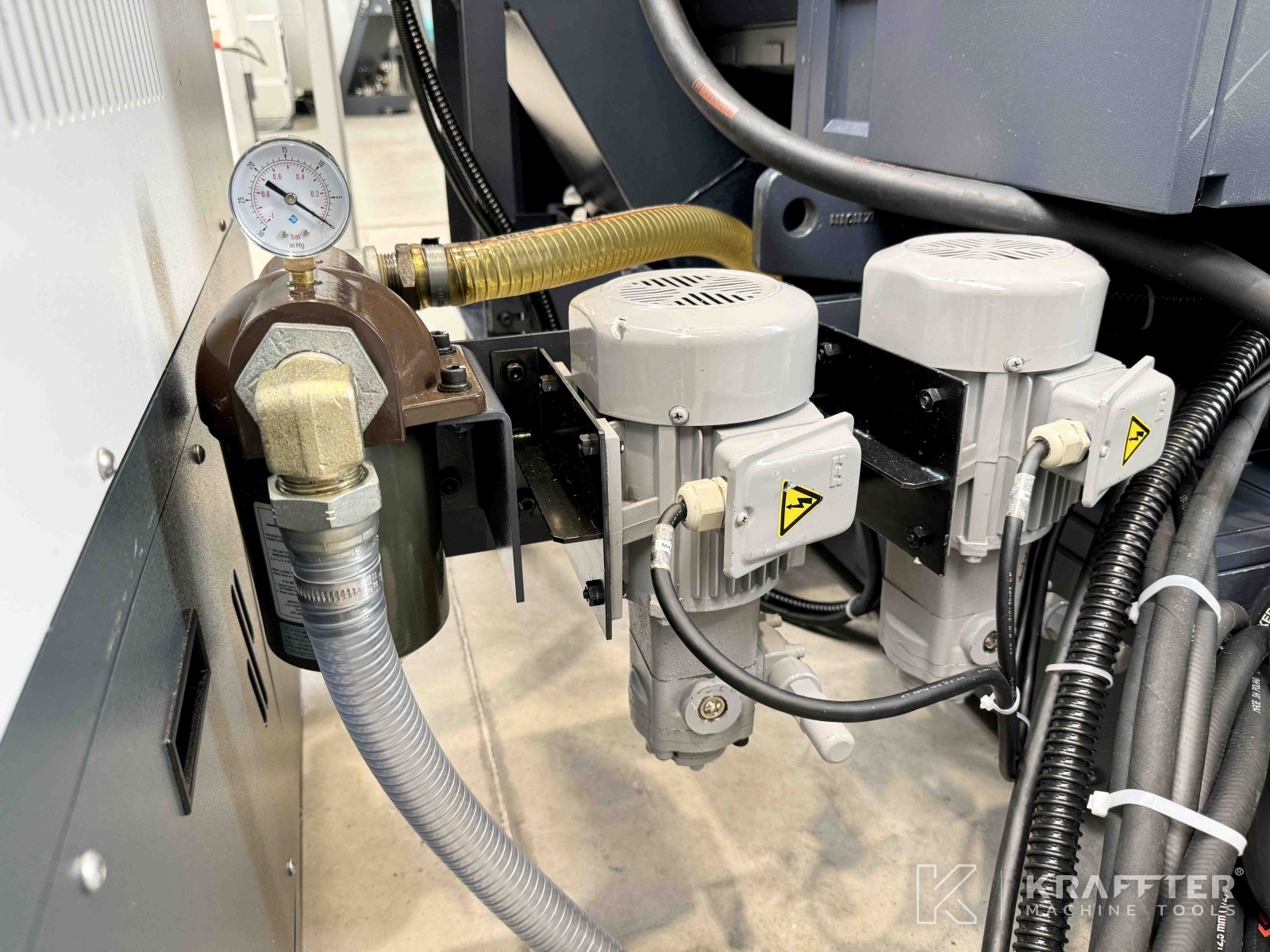

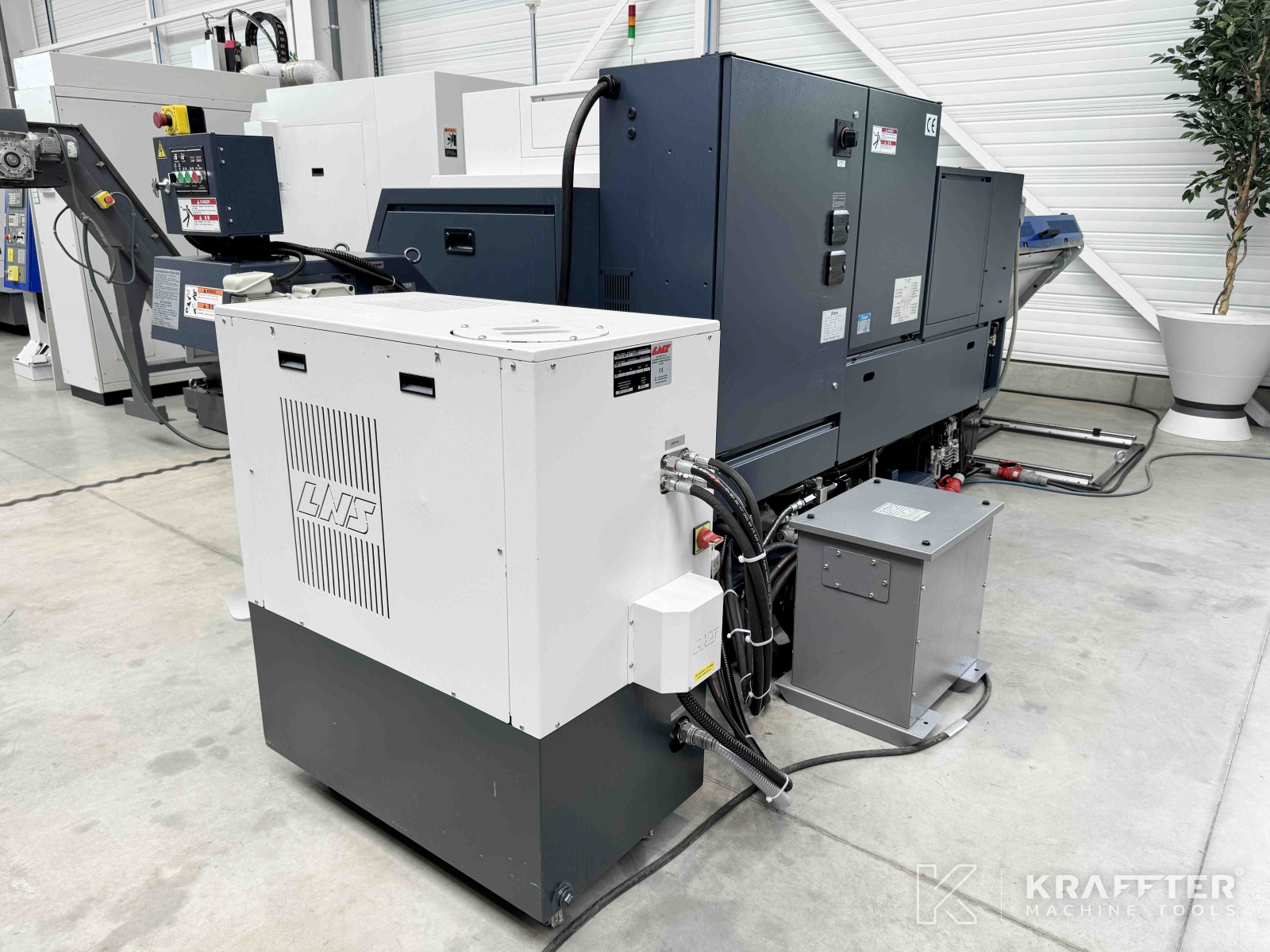

- LNS High Pressure pump type Powerstream VP (40 bars)

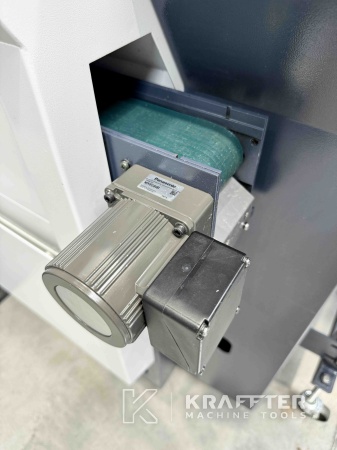

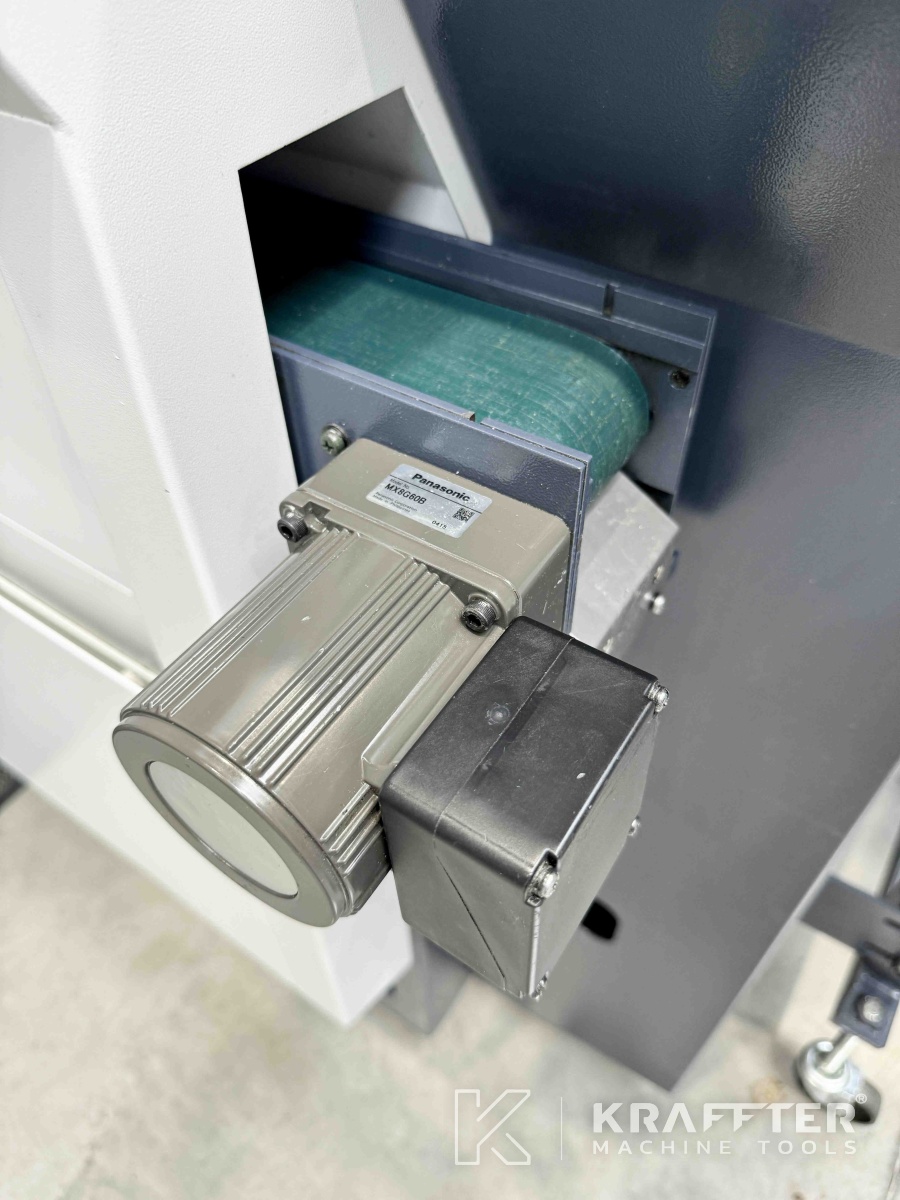

- Chip conveyor

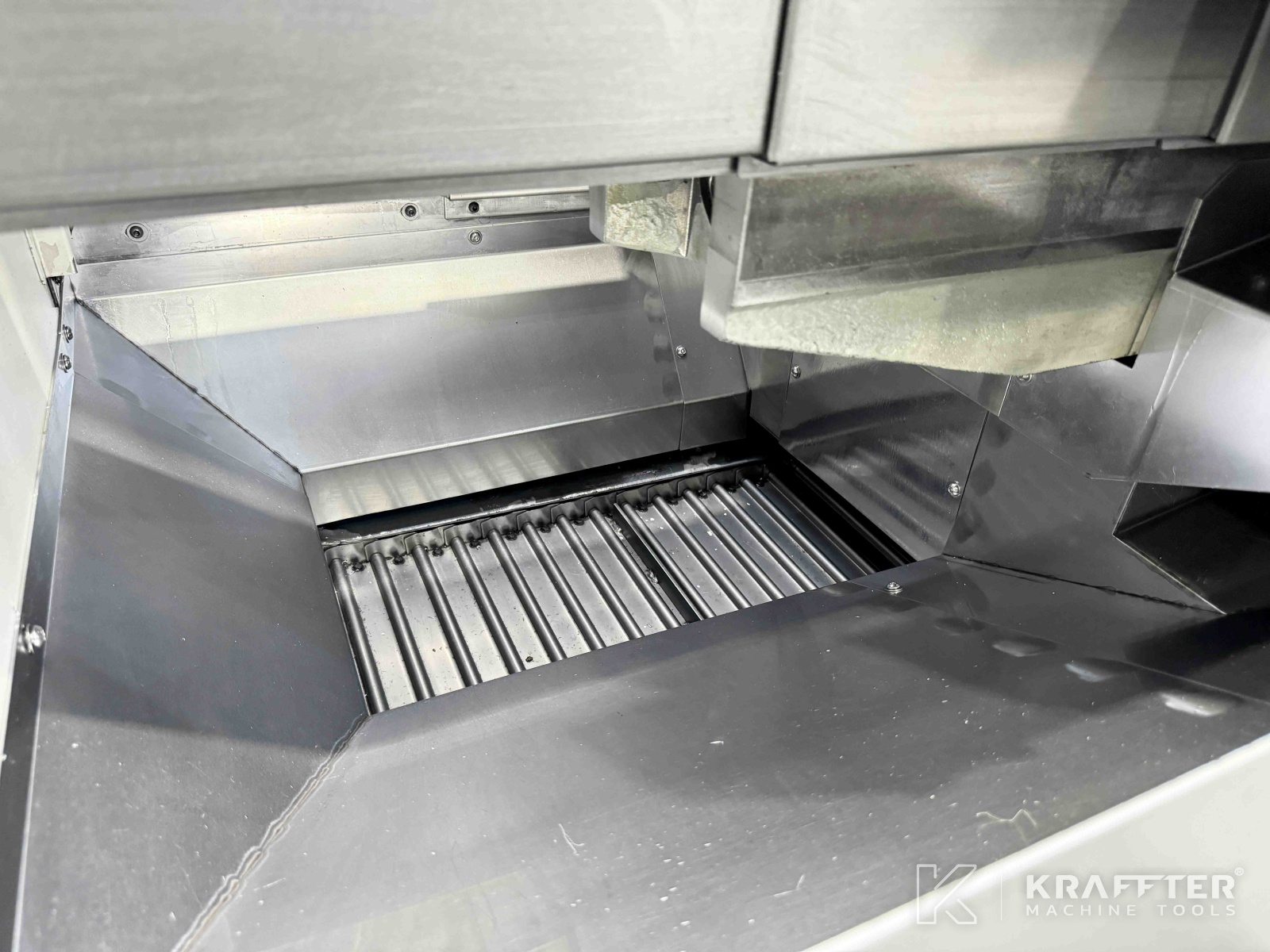

- Parts recuperator

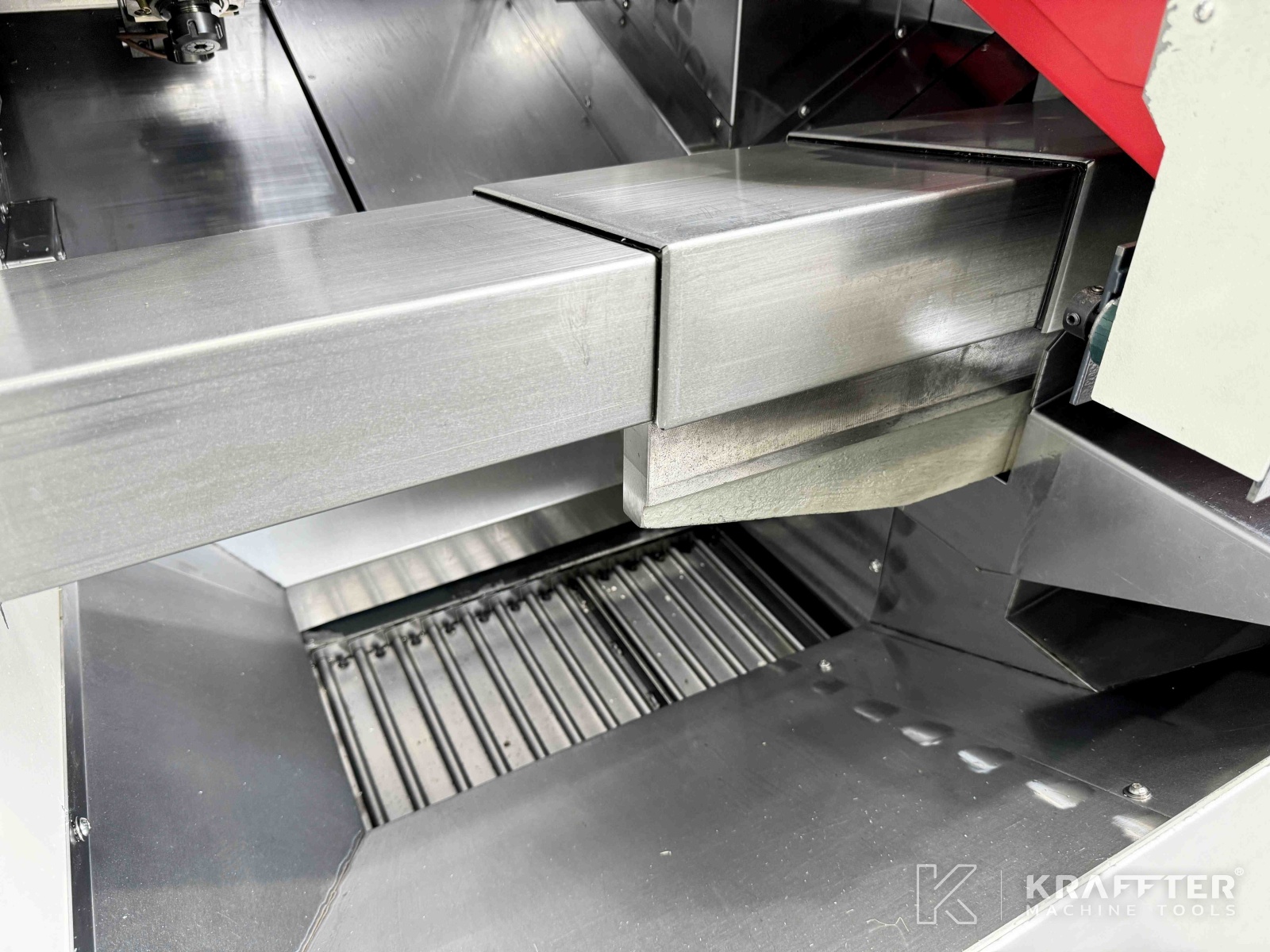

- Parts conveyor belt
- Brake: on spindle and counter-spindle
- Electrical transformer: 400 / 200 [V]
- Part ejection: in counter-spindle
- Number of axial live tool holders: 3
- Number of radial live tool holders: 3
- Number of steady tool holders (turret 1) : 14
- Number of steady tool holders (turret 2) : 3

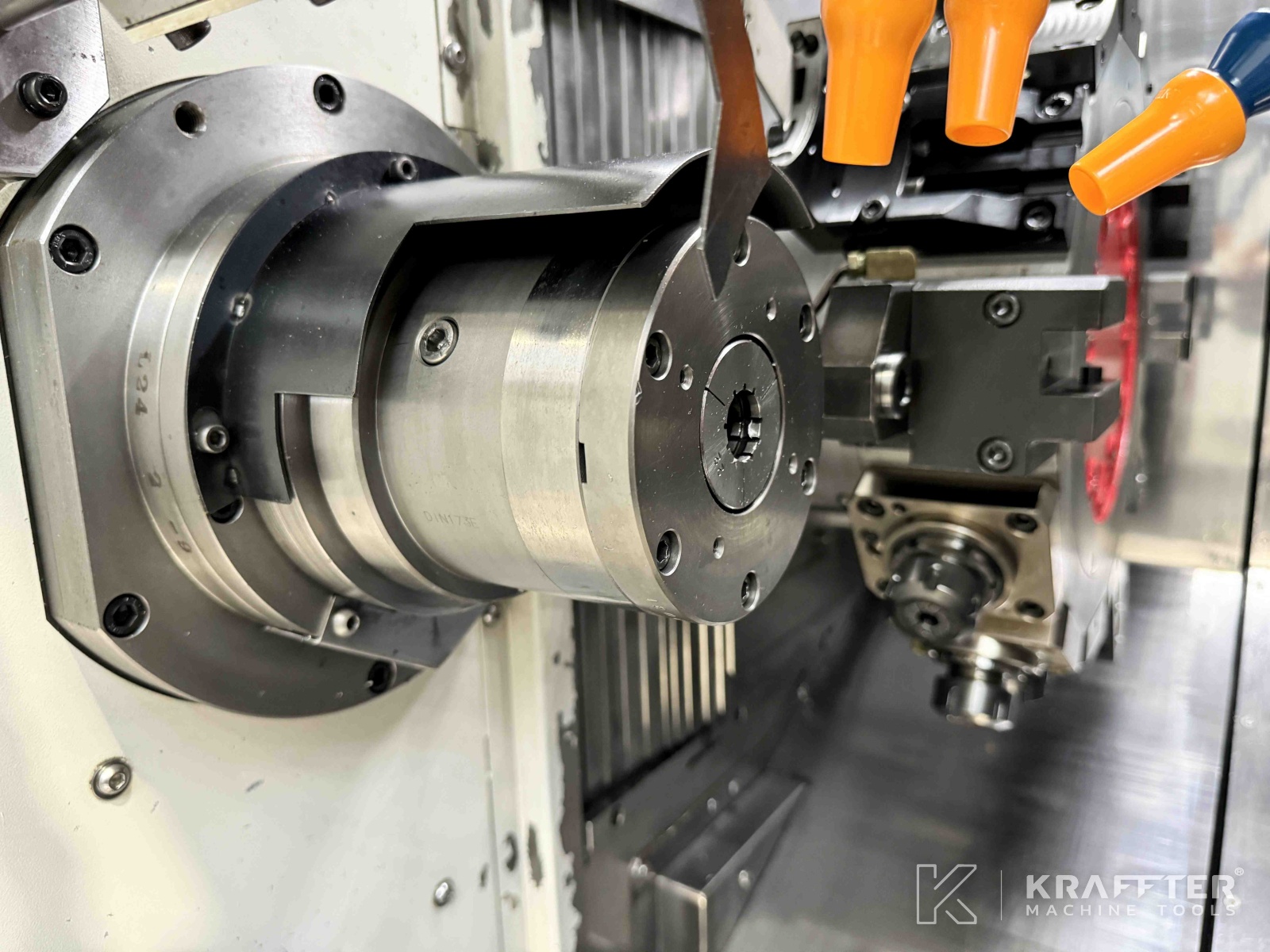

- Number of collets DIN173E: 60
- Number of DIN173E collet chucks: 2
