Verkauft

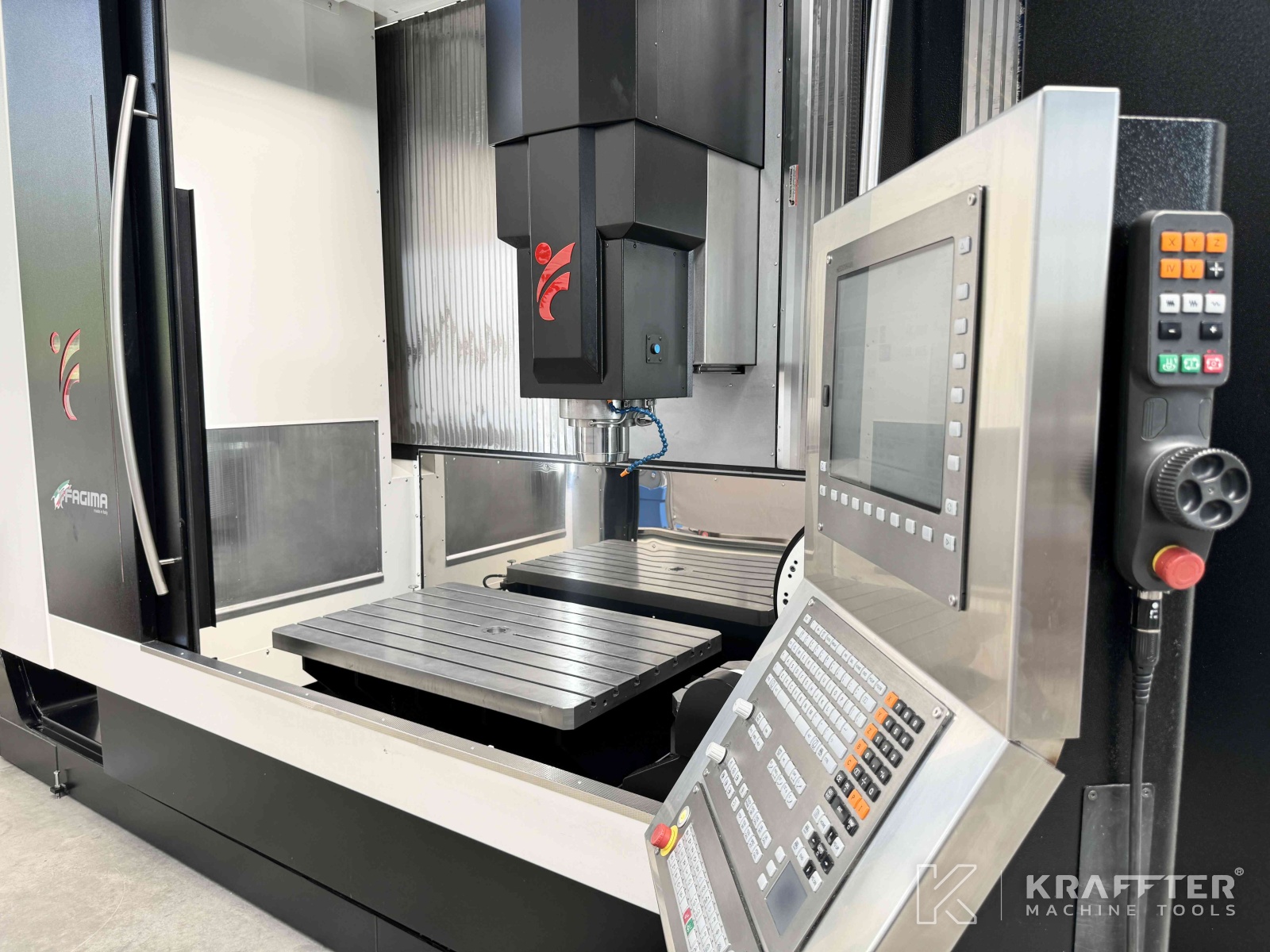

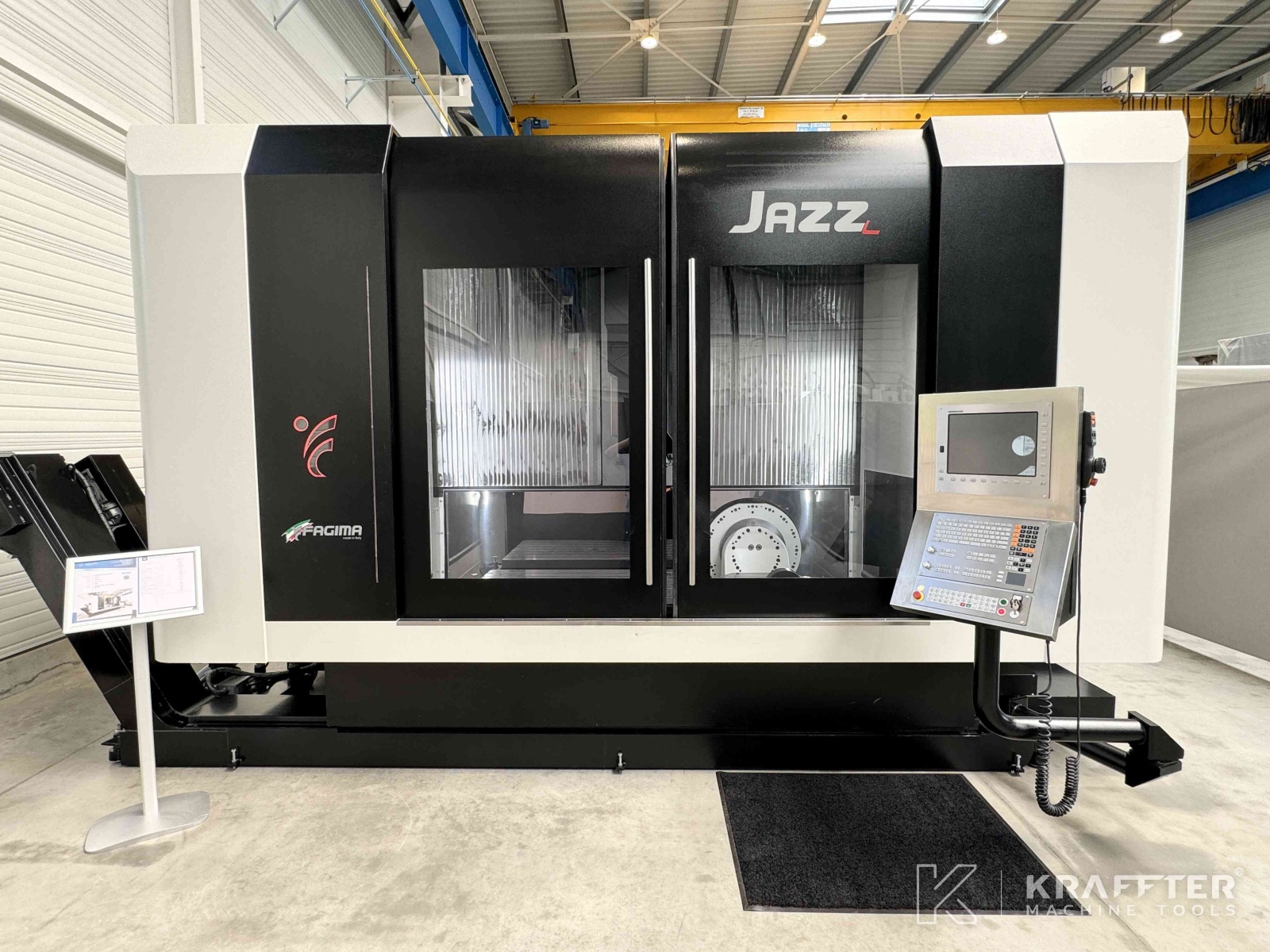

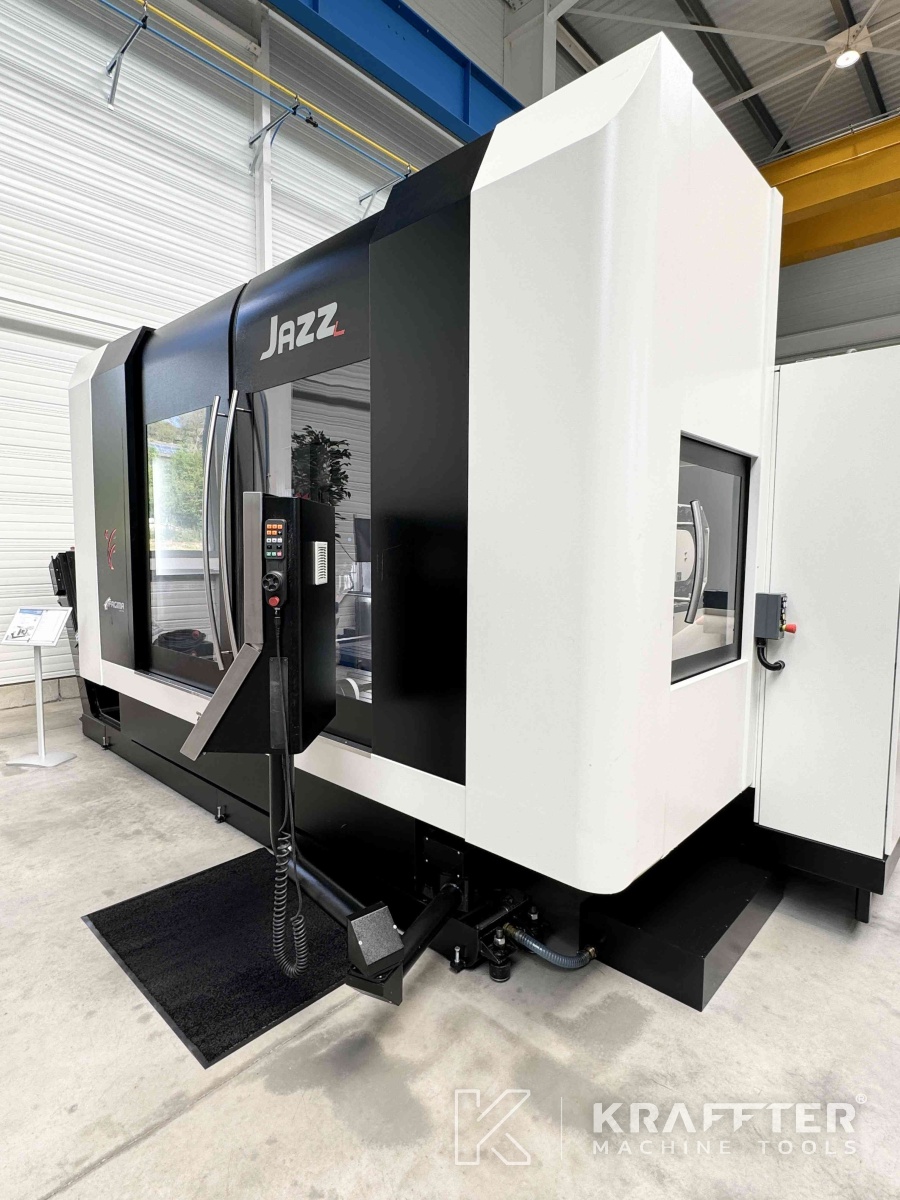

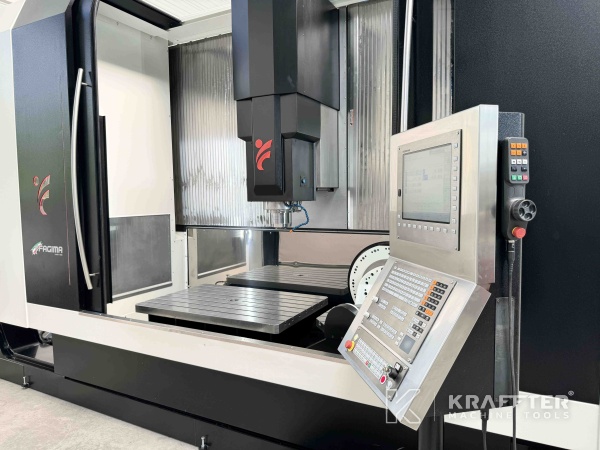

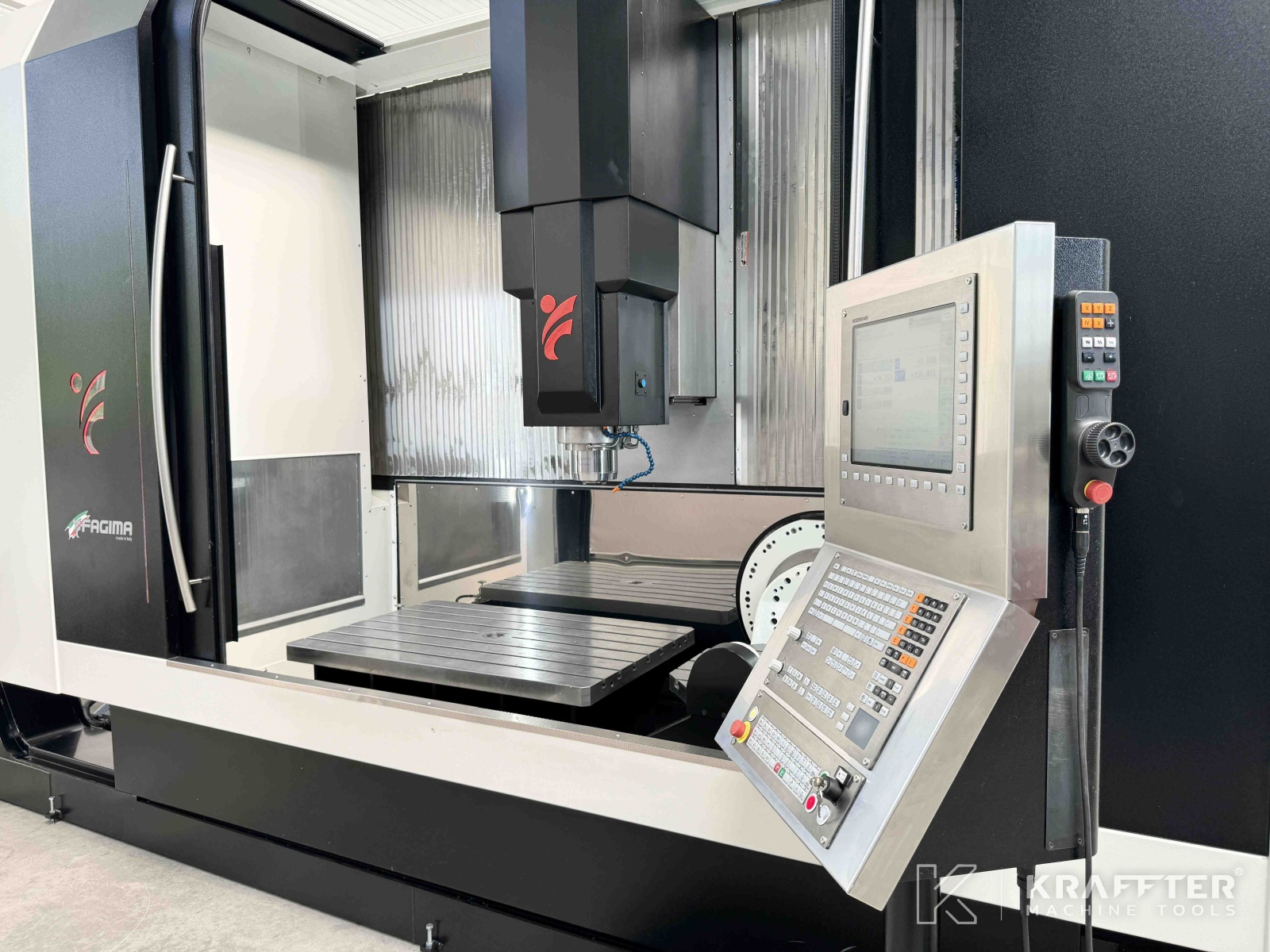

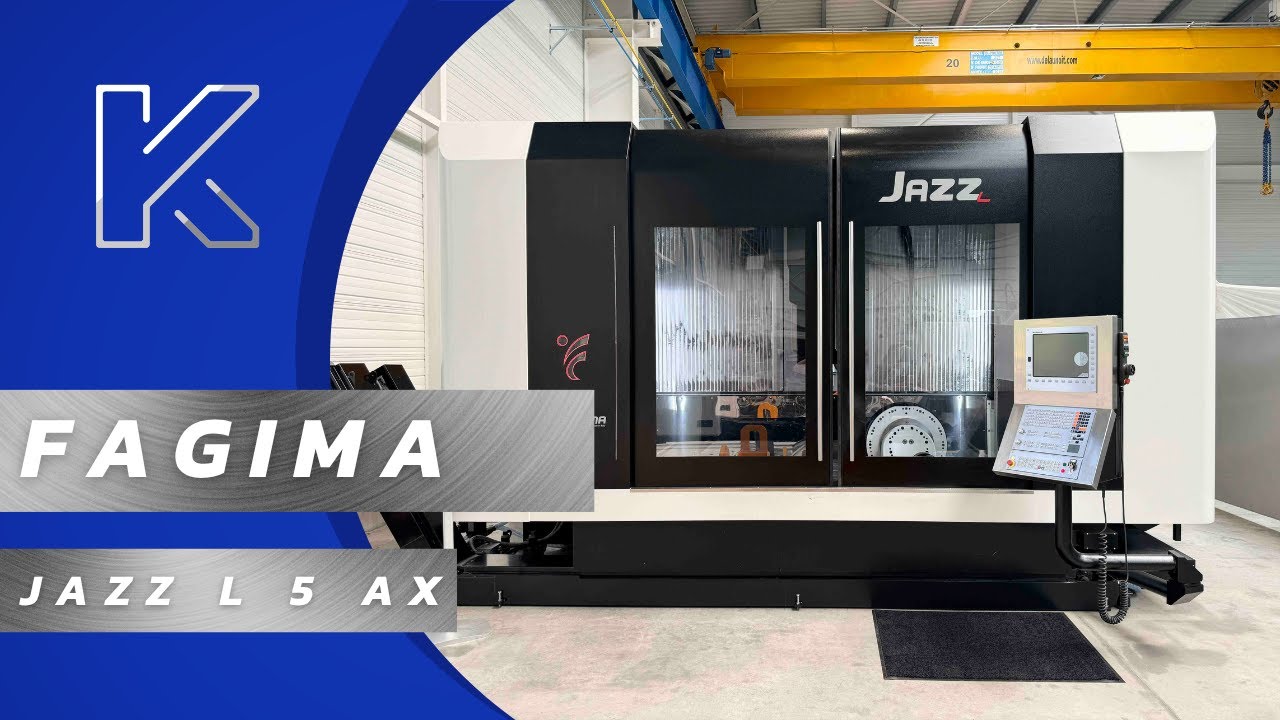

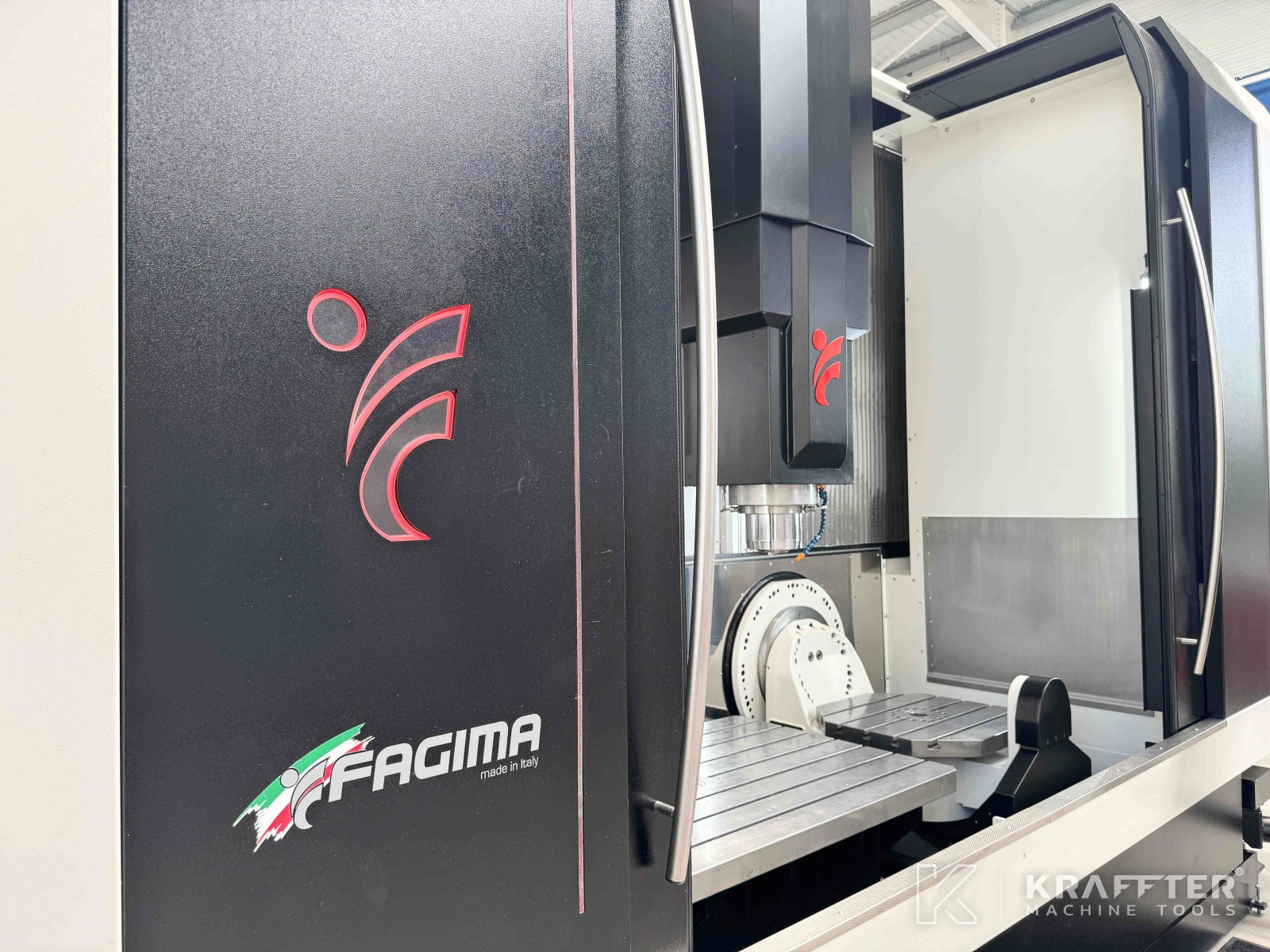

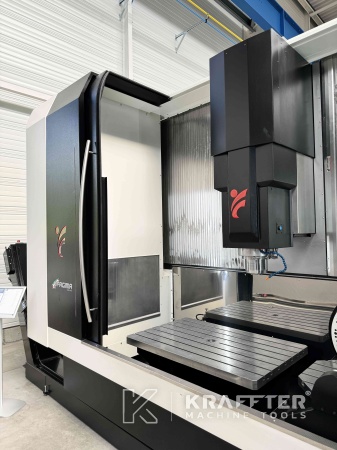

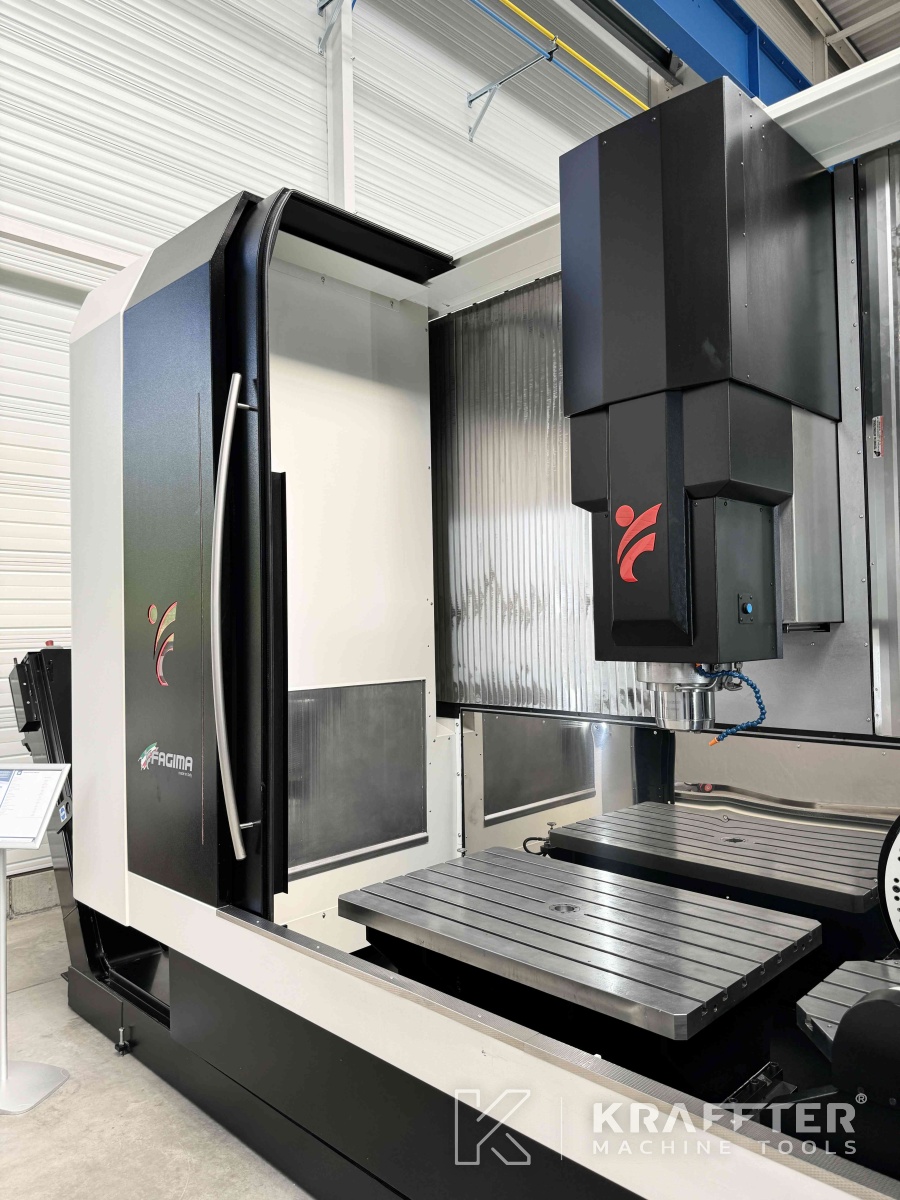

Maschinentyp: CNC Bearbeitungszentrum
Hersteller : FAGIMA
N° de stock: 90102
Modell : Jazz L5 AX
Jahr : 2018
Standort : 73240 St-Genix-les-Villages, FRANCE
MASCHINE VERKAUFT
Interessieren Sie sich für ein ähnliches Modell?
Hinterlassen Sie uns Ihre Kontaktdaten:
Technische Daten

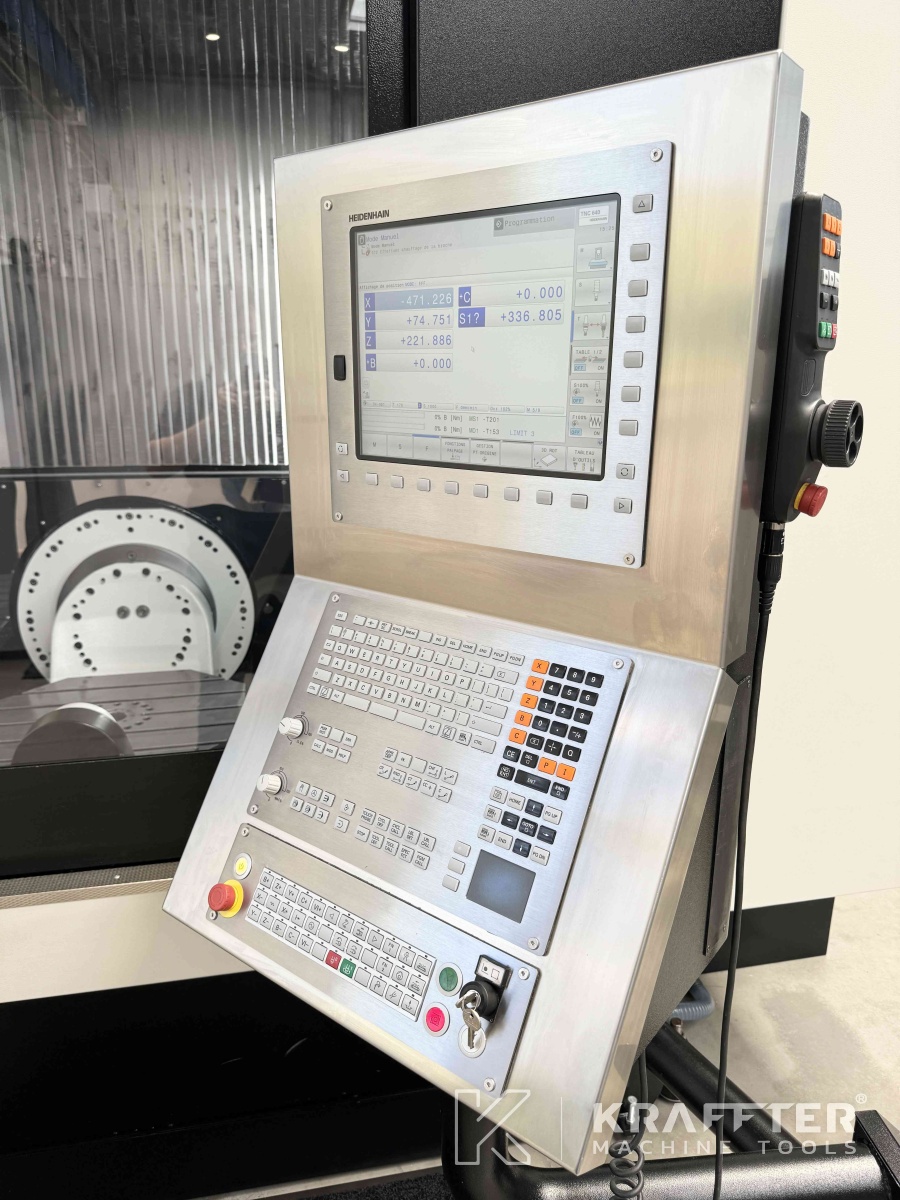

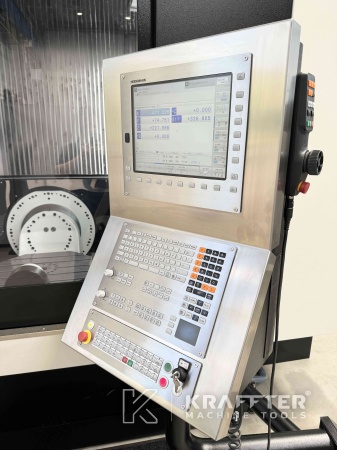

CN-Typ
HEIDENHAIN iTNC 640
Anzahl kontinuierliche Achsen
5
Verfahrweg der X-Achse
2000 [mm]
Verfahrweg der Y-Achse
600 [mm]
Verfahrweg der Z-Achse
550 [mm]
Bewegungsgeschwindigkeit der X-, Y- und Z-Achse
20000 [mm/min]
Eilganggeschwindigkeit X, Y und Z
40000 [mm/min]
Beschleunigung der Achsverfahrbewegung
2.5 [mm/sec²]
Min. Abstand Spindel/Tisch
30 [mm]

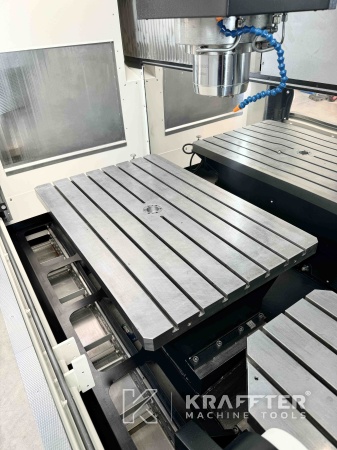

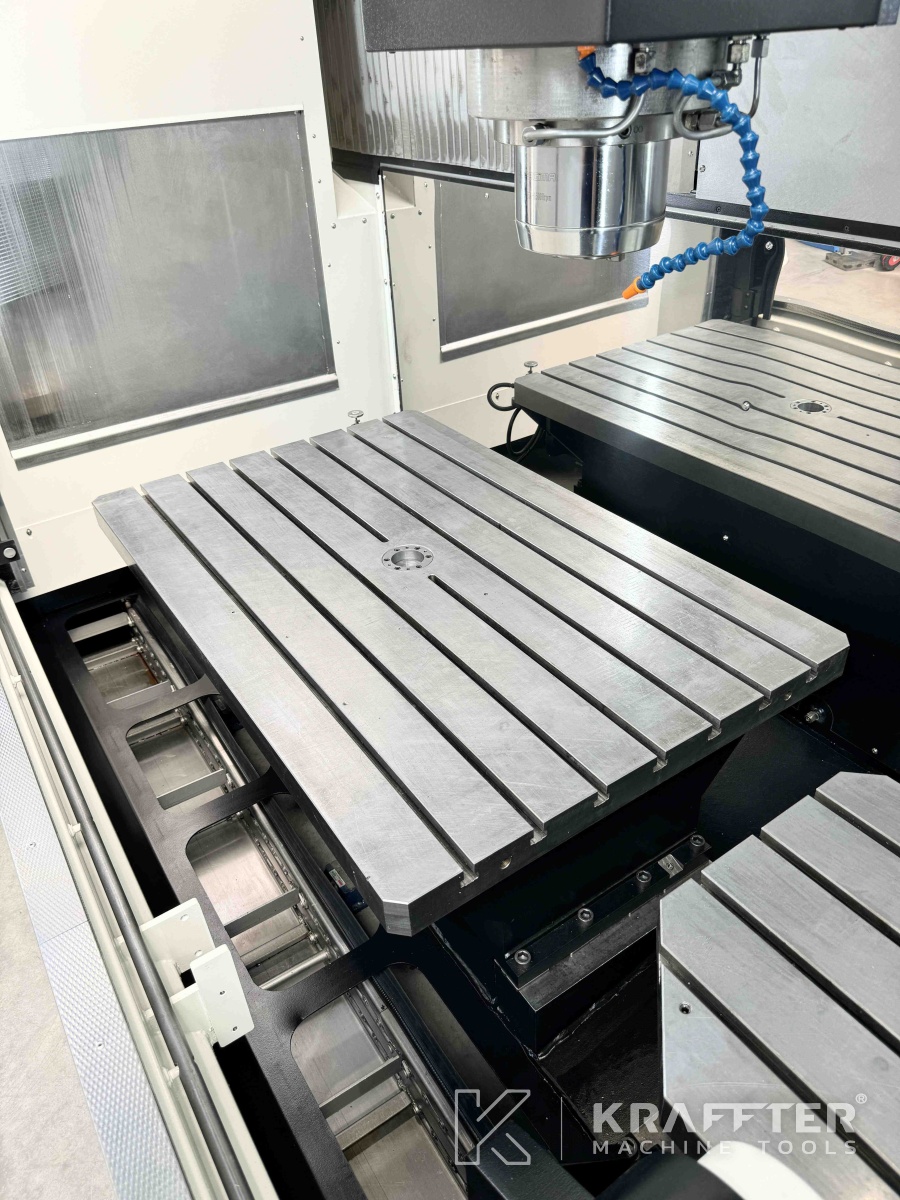

Tischlänge
1250 [mm]
Tischbreite
800 [mm]
Max. zulässiges Gewicht auf Tisch
500 [kg]

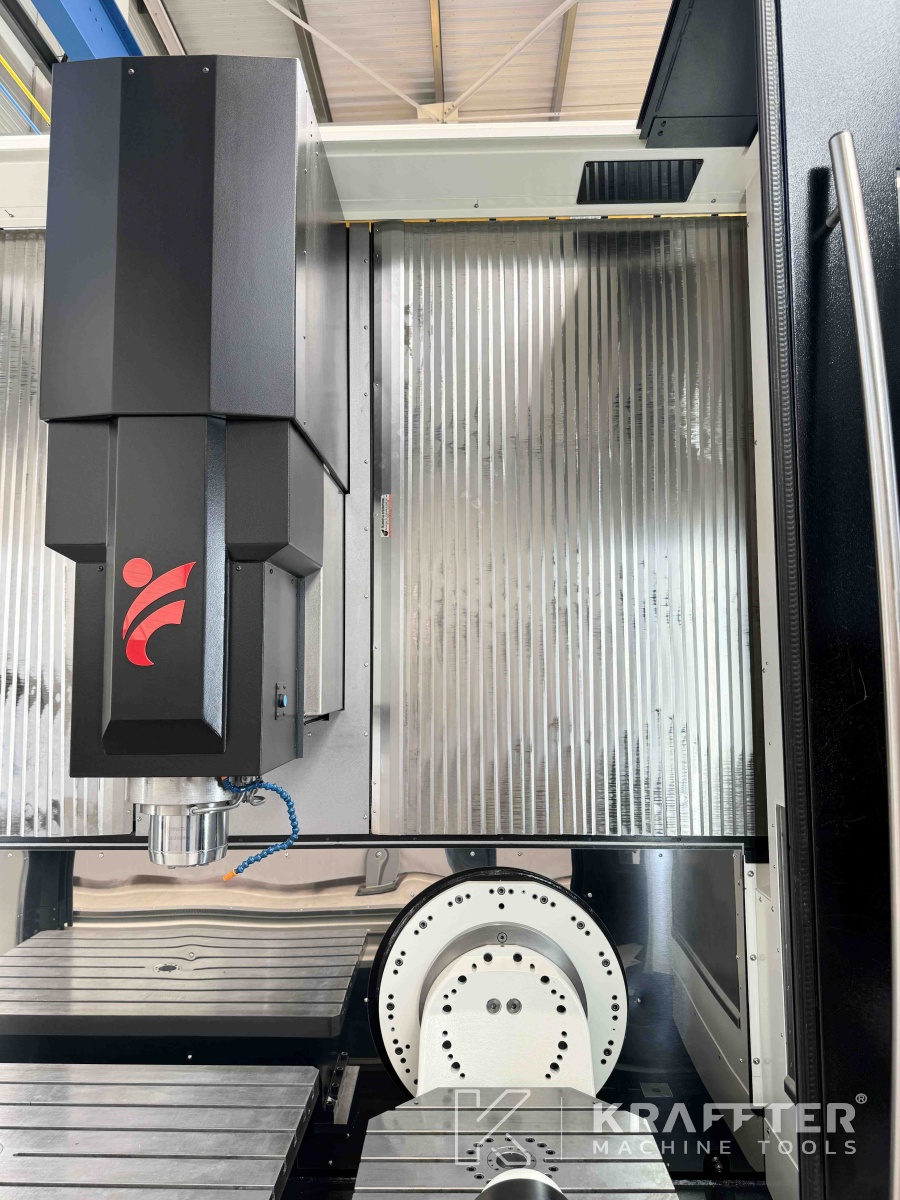

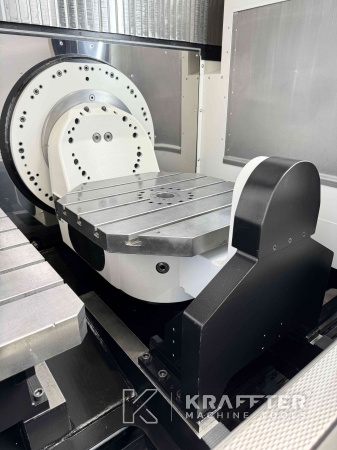

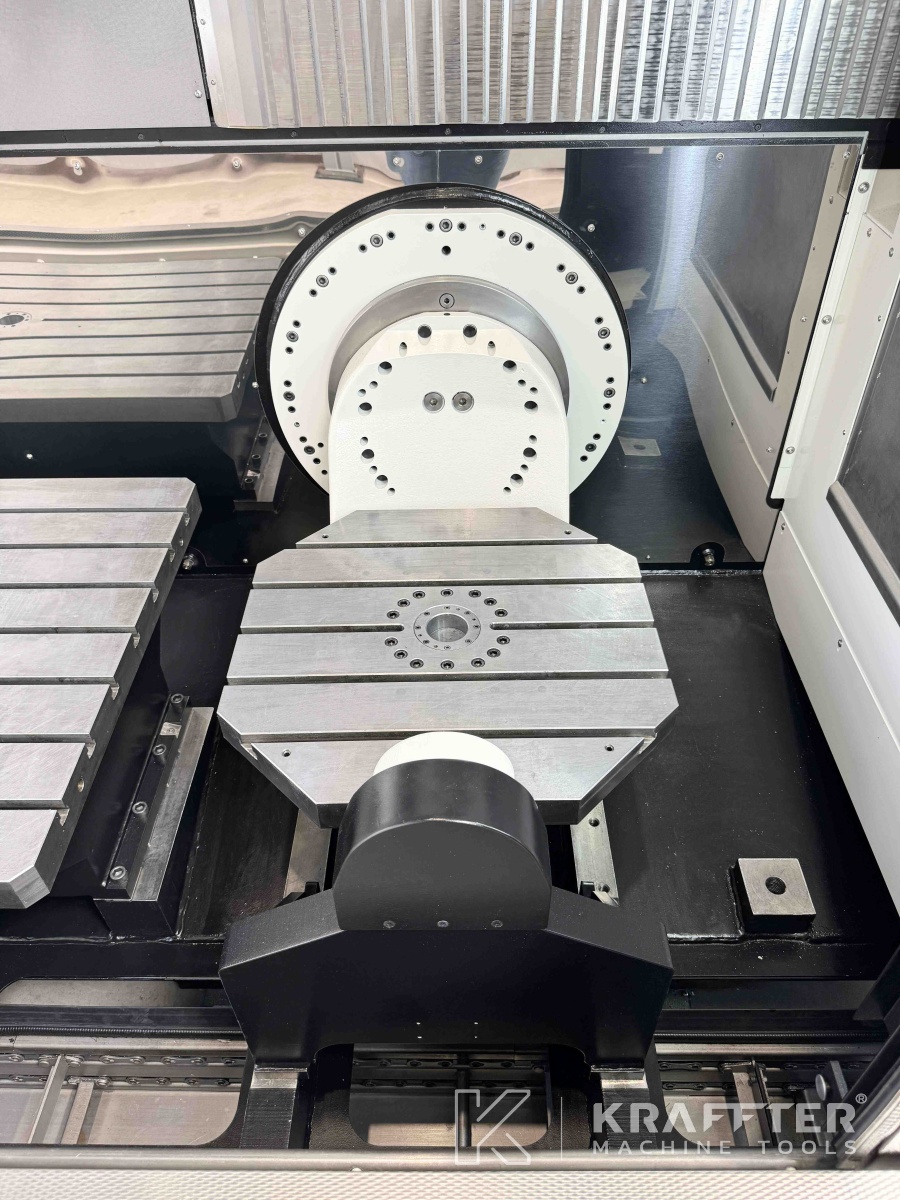

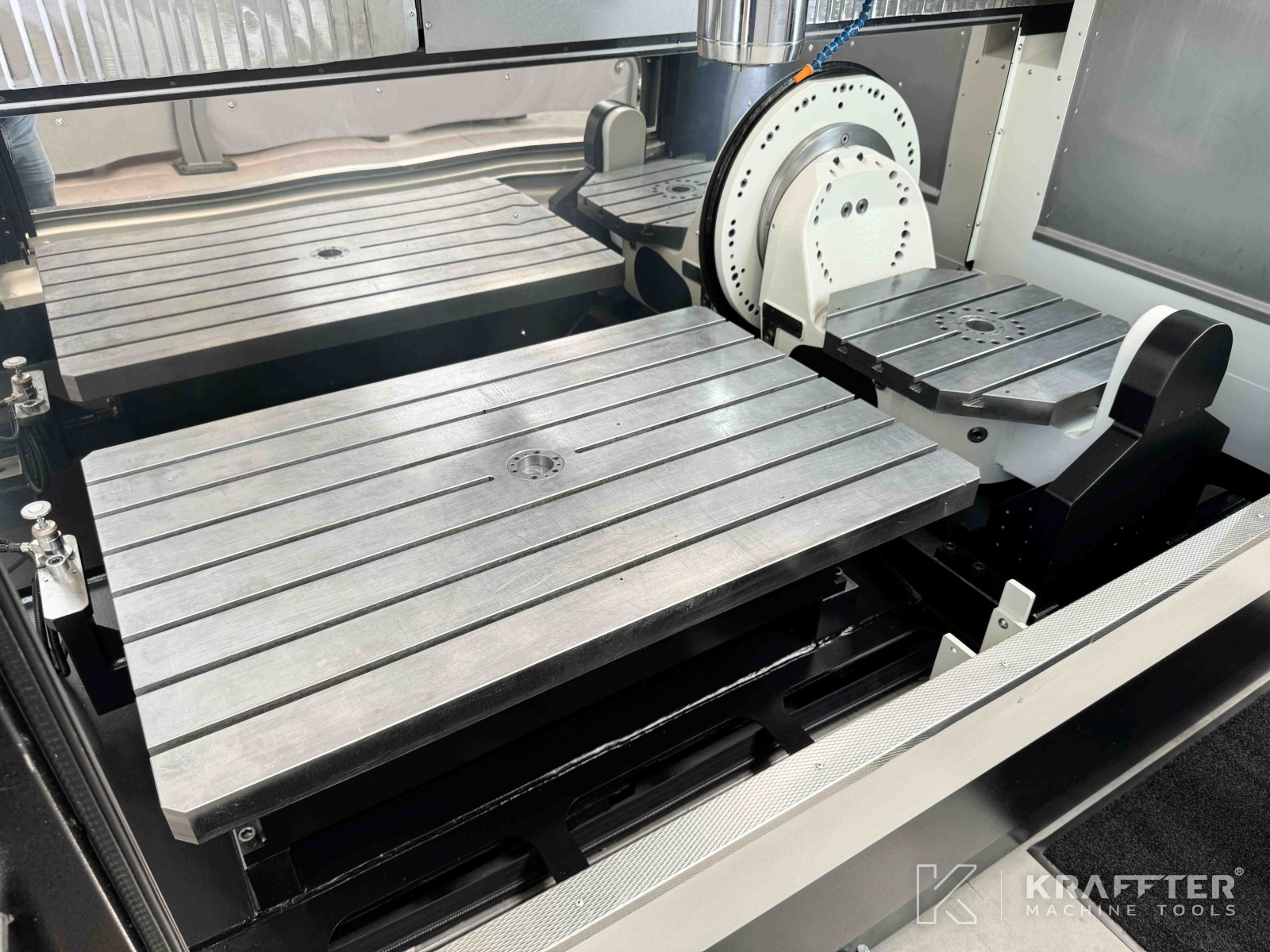

Winkelverfahrweg der B-Achse
-110 / +110 [°]

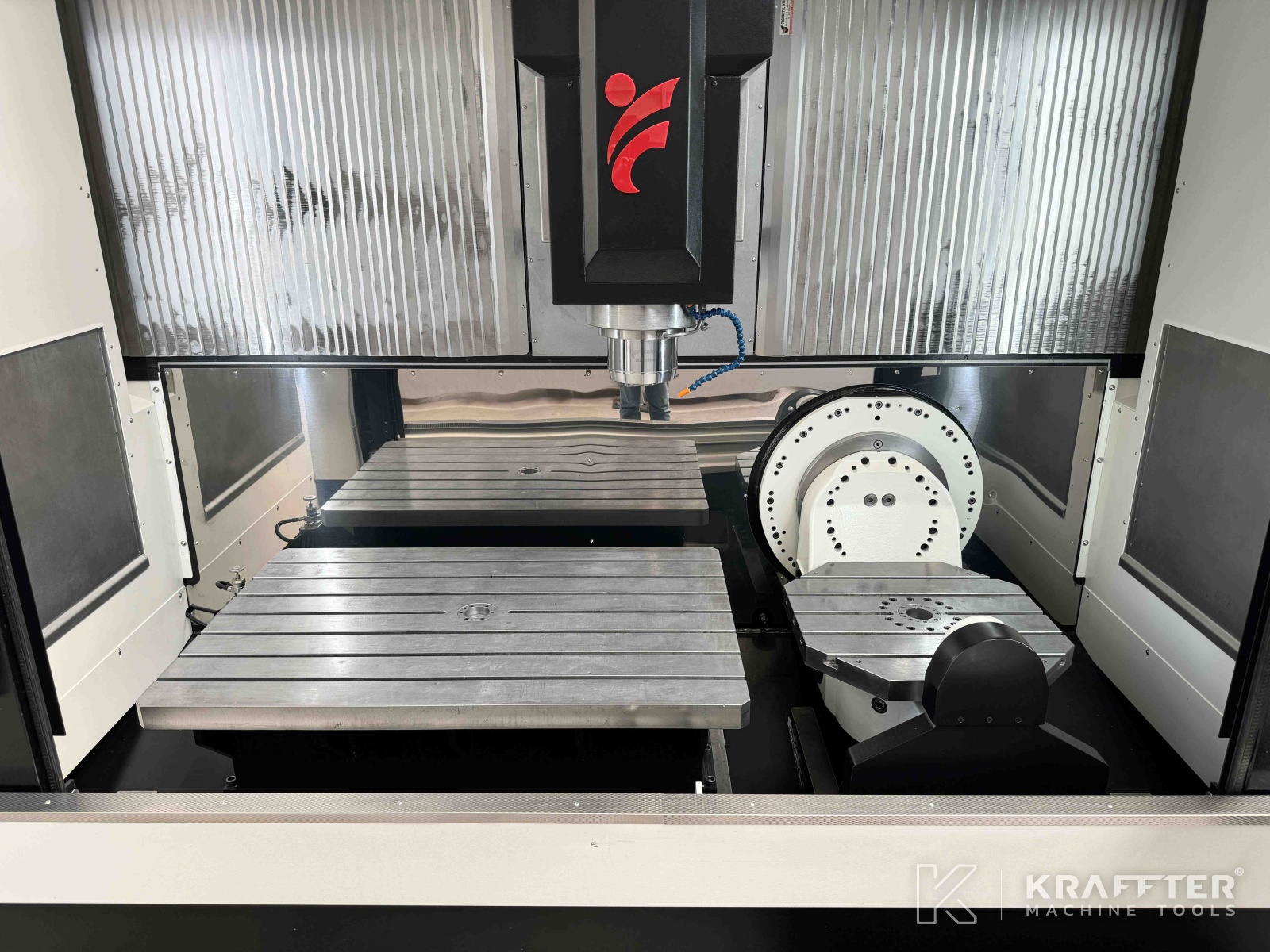

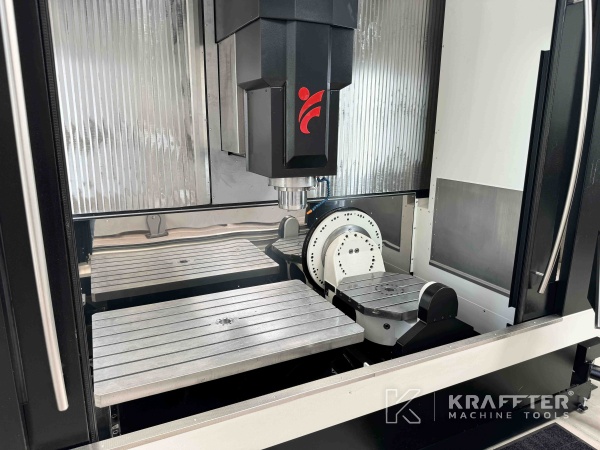

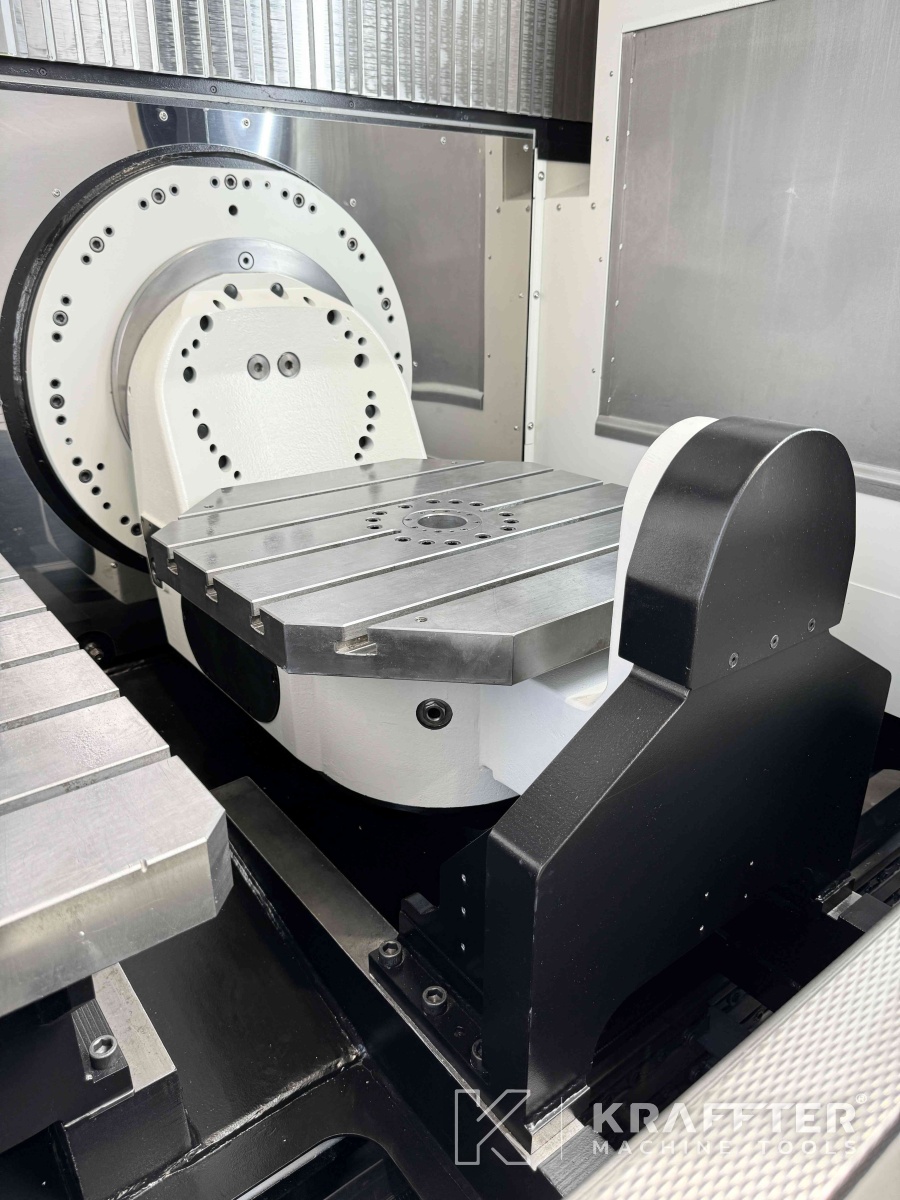

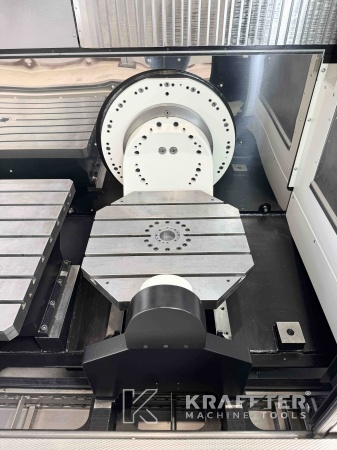

Schwenkrundtischfläche
600 x 600 [mm]
Winkelverfahrweg der C-Achse: Tischdrehung
360 [°]
Max. Geschwindigkeit C-Achse
25 [U/min]

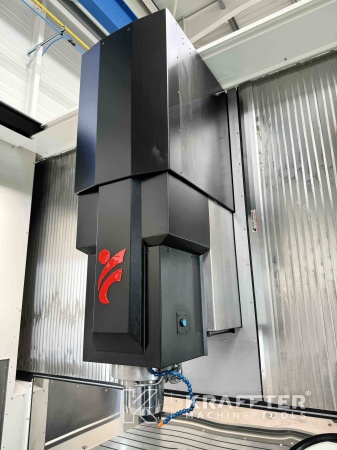

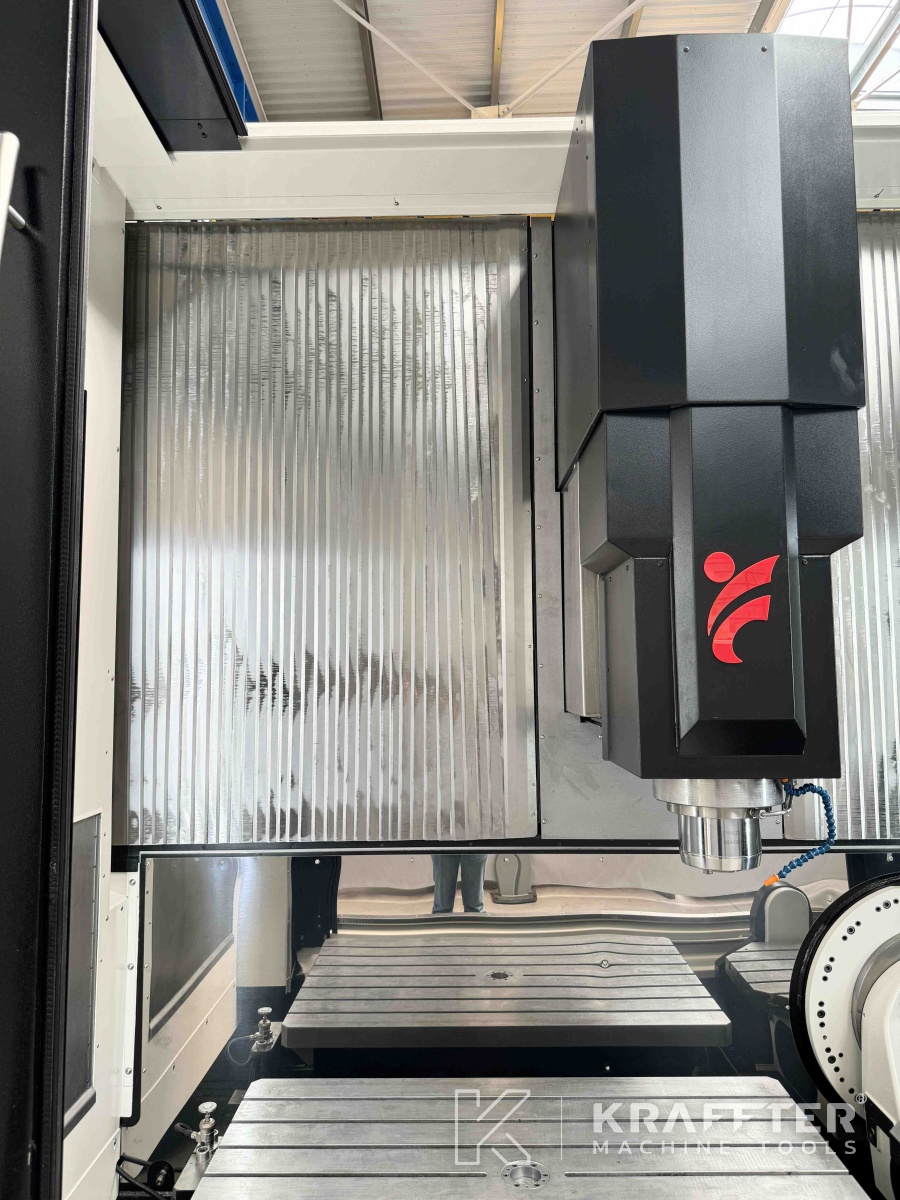

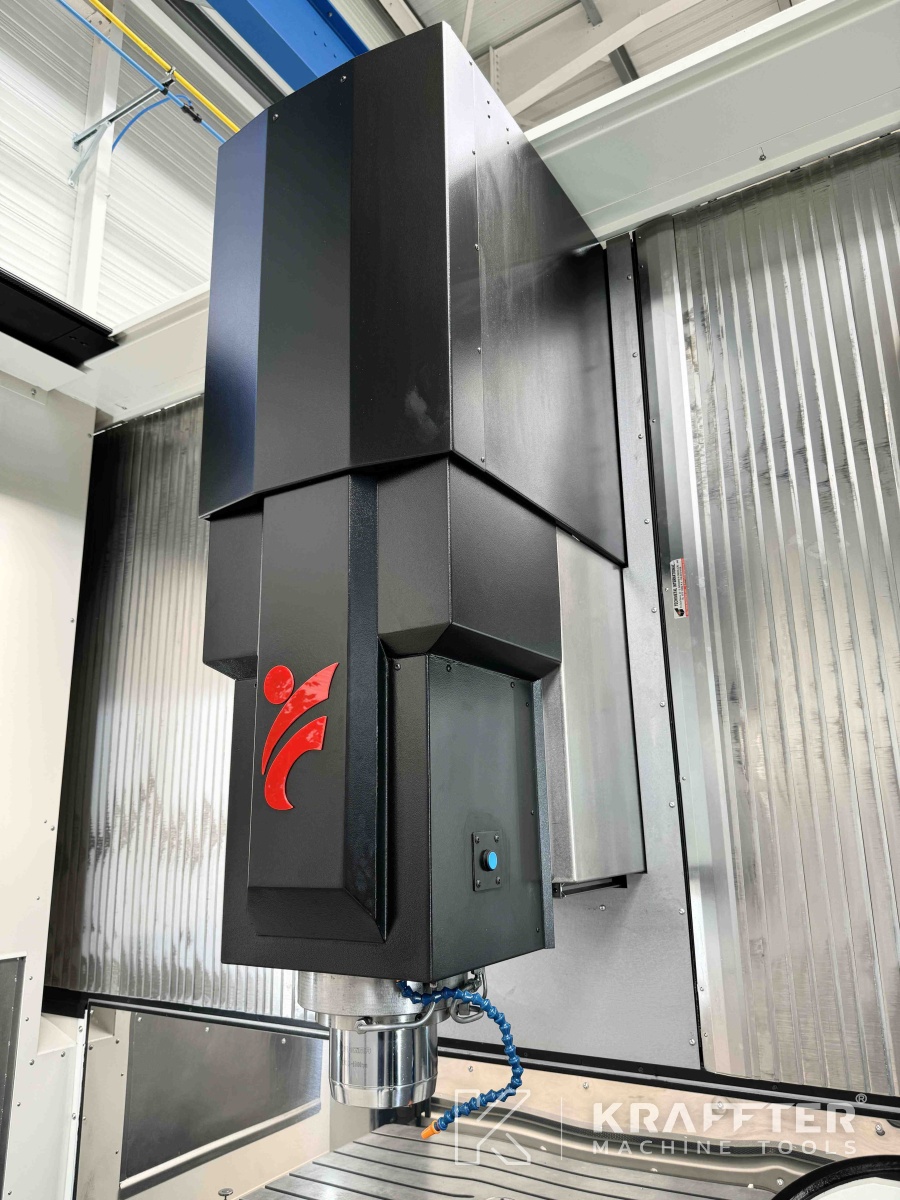

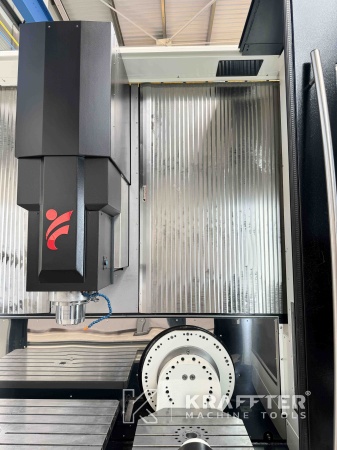

Spindelaufnahme
ISO 40

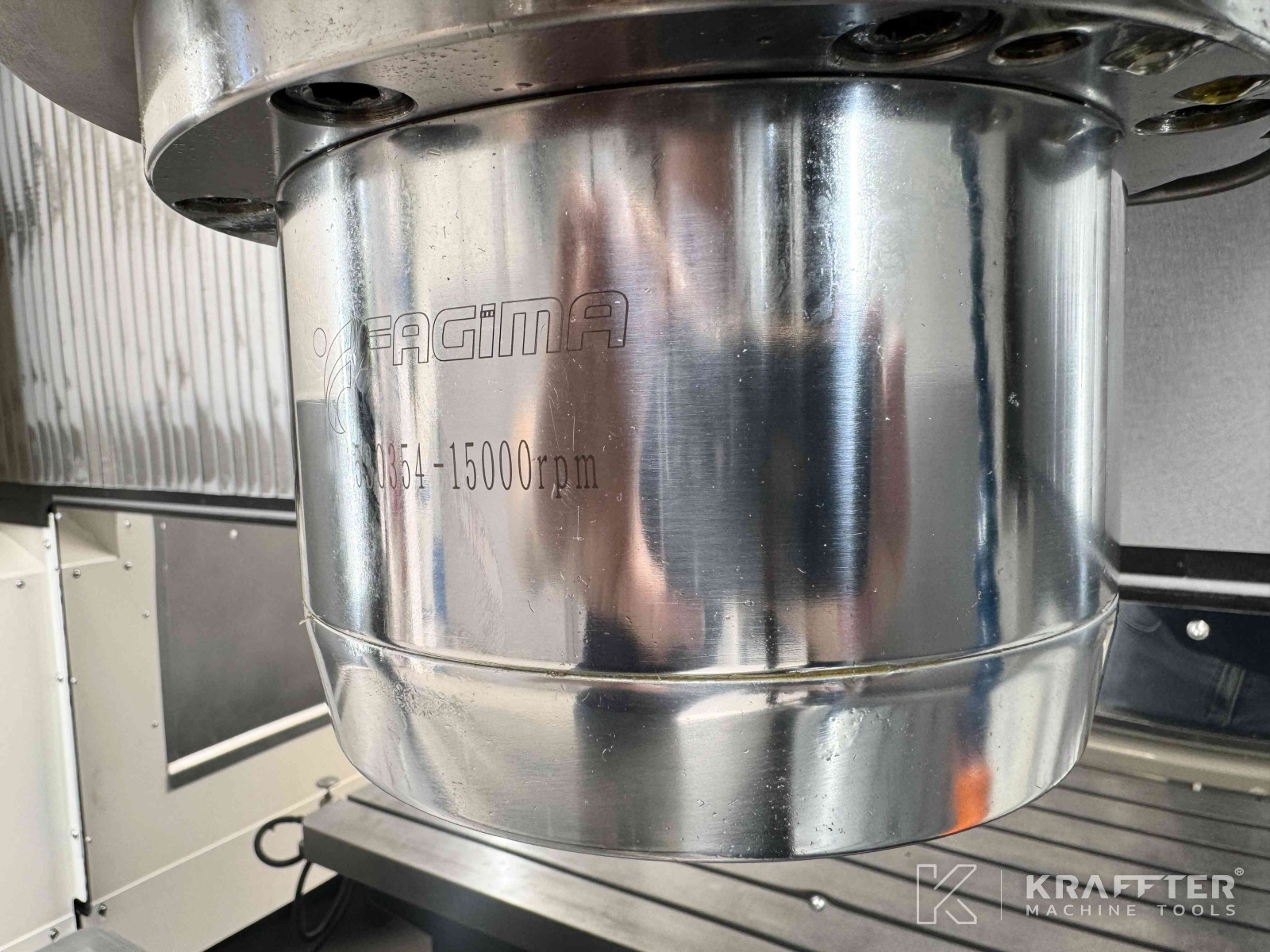

Max. Spindeldrehzahl
15000 [U/min]
Spindelleistung
17 [kW]

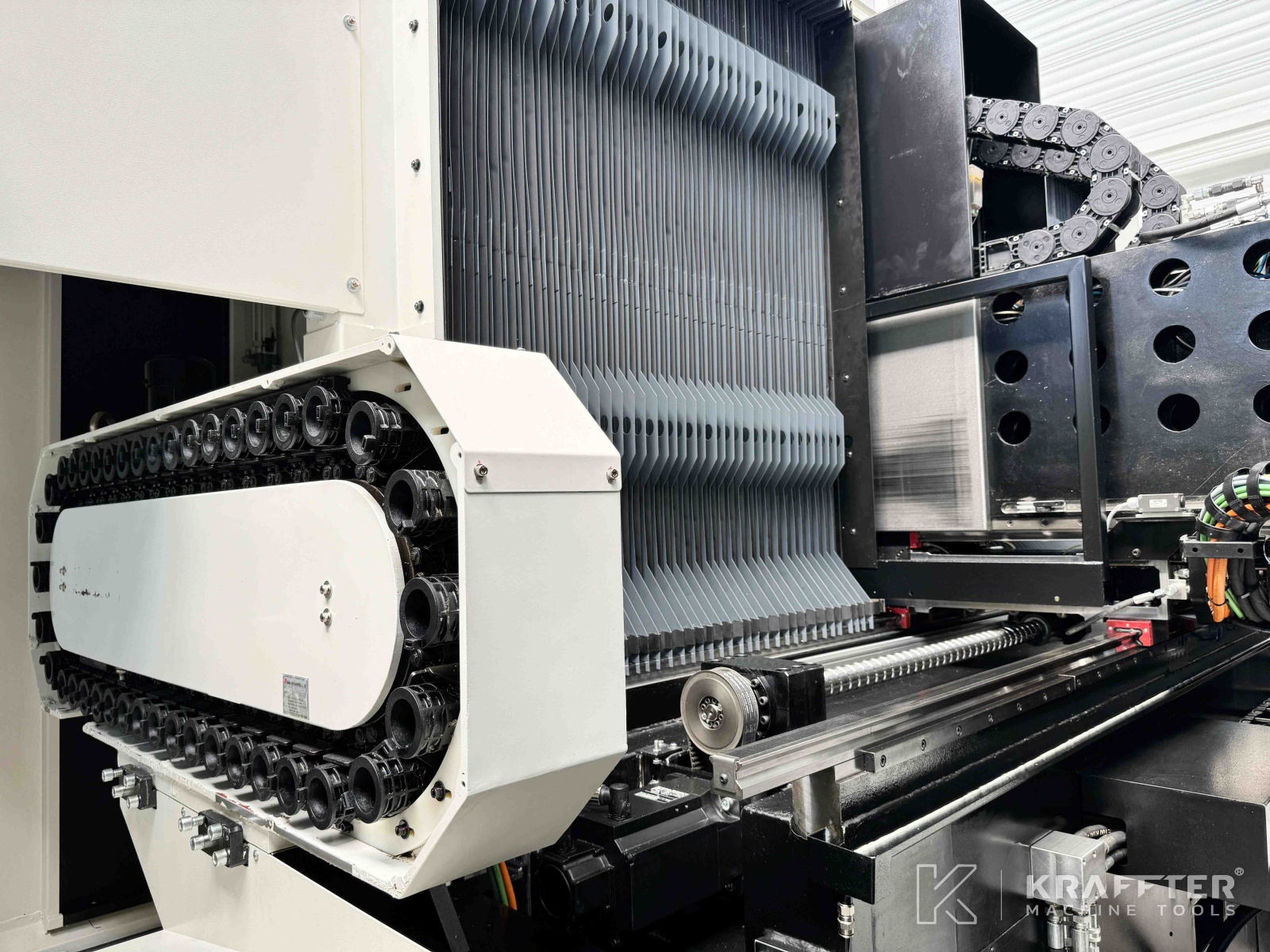

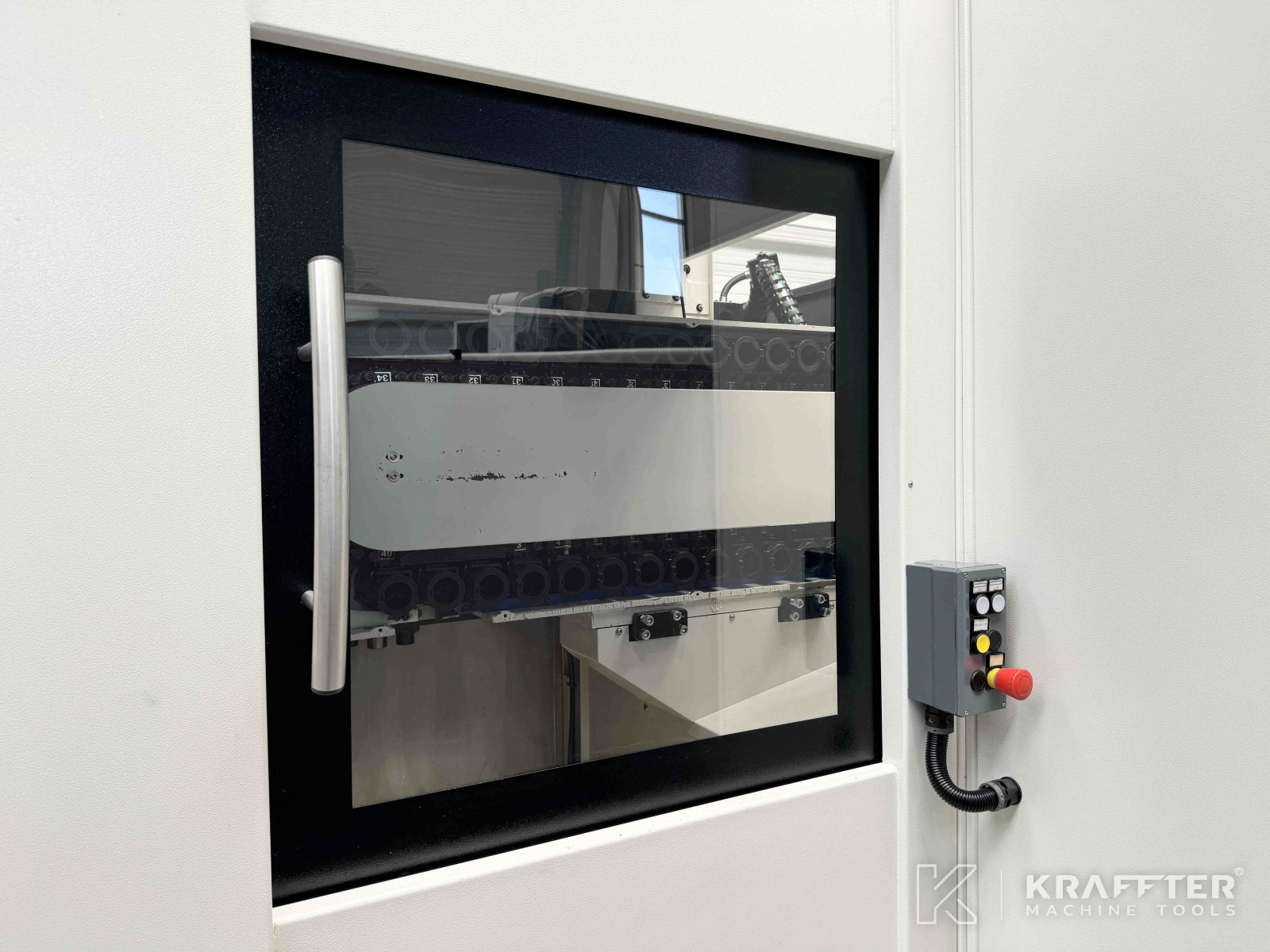

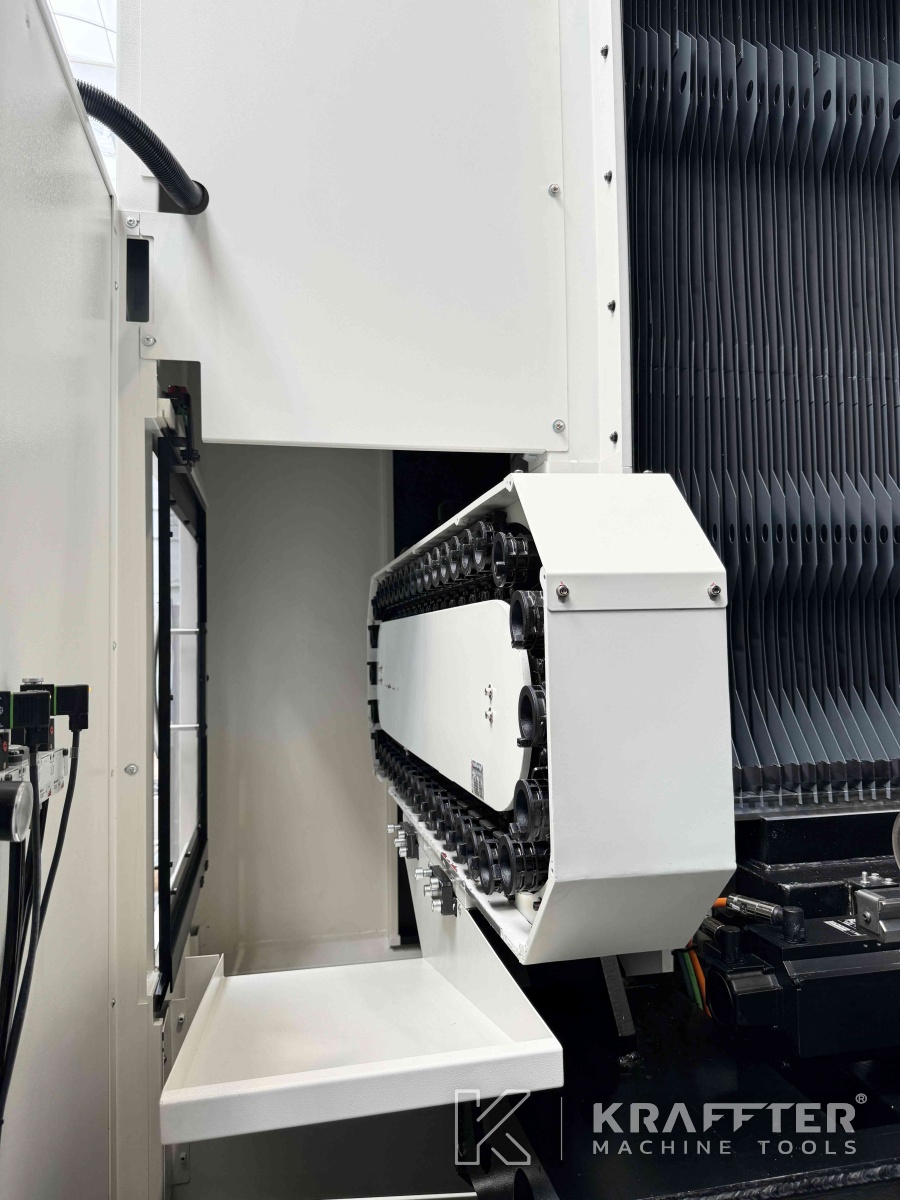

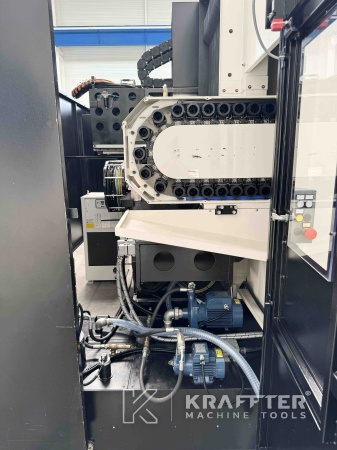

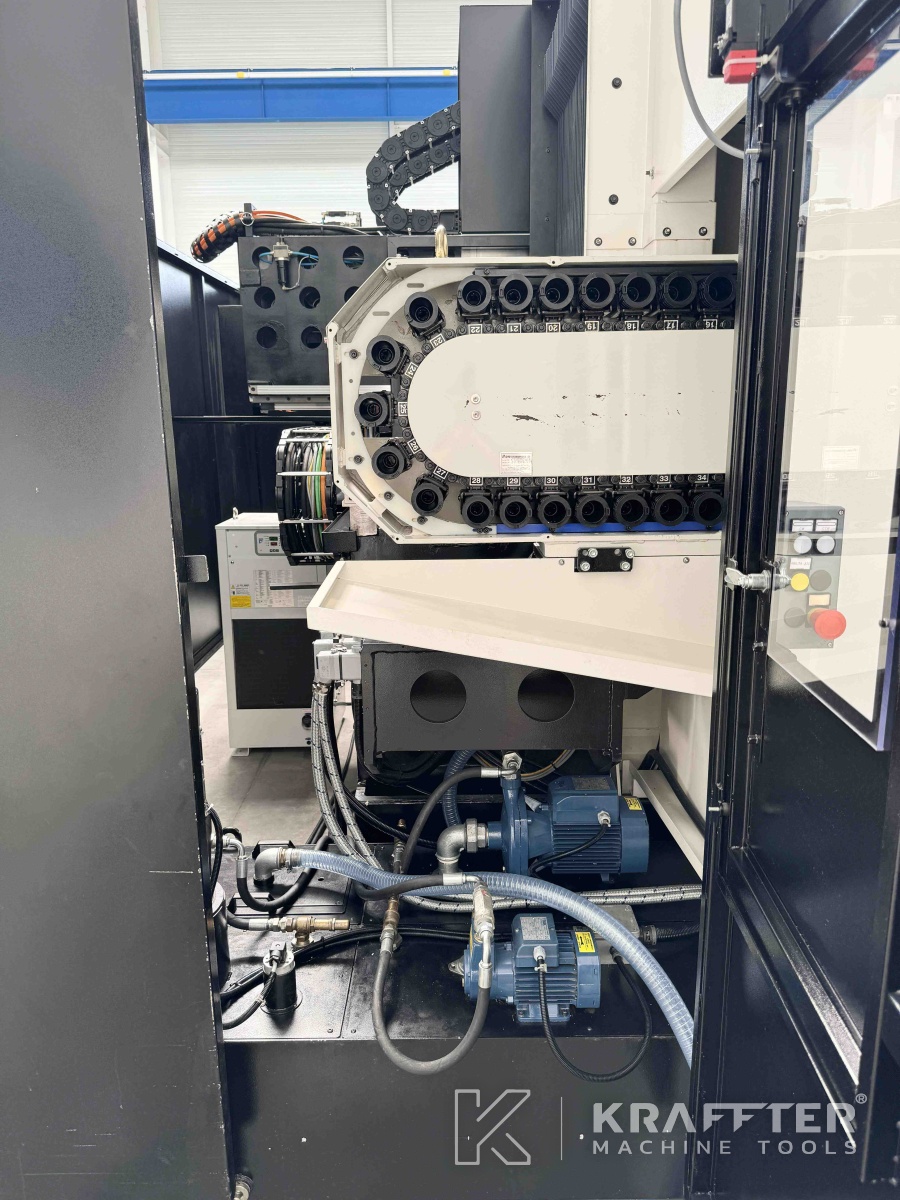

Anzahl der Werkzeugmagazinplätze
80
Max. Länge des Werkzeugs
300 [mm]
Max. Werkzeuggewicht
7 [kg]
Max. zulässiges Gesamtgewicht Werkzeugmagazin
400 [kg]
Installierte Leistung
57 [kVA]
Versorgungsspannung
400 [V]
Anzahl Spindelstunden
6640 [h]
Gewicht
15000 [kg]
Die technischen Merkmale dienen ausschließlich zur unverbindlichen Information. Die Beschreibung wurde möglicherweise automatisch übersetzt.
Zusätzliche Informationen
EQUIPMENT INCLUDED:

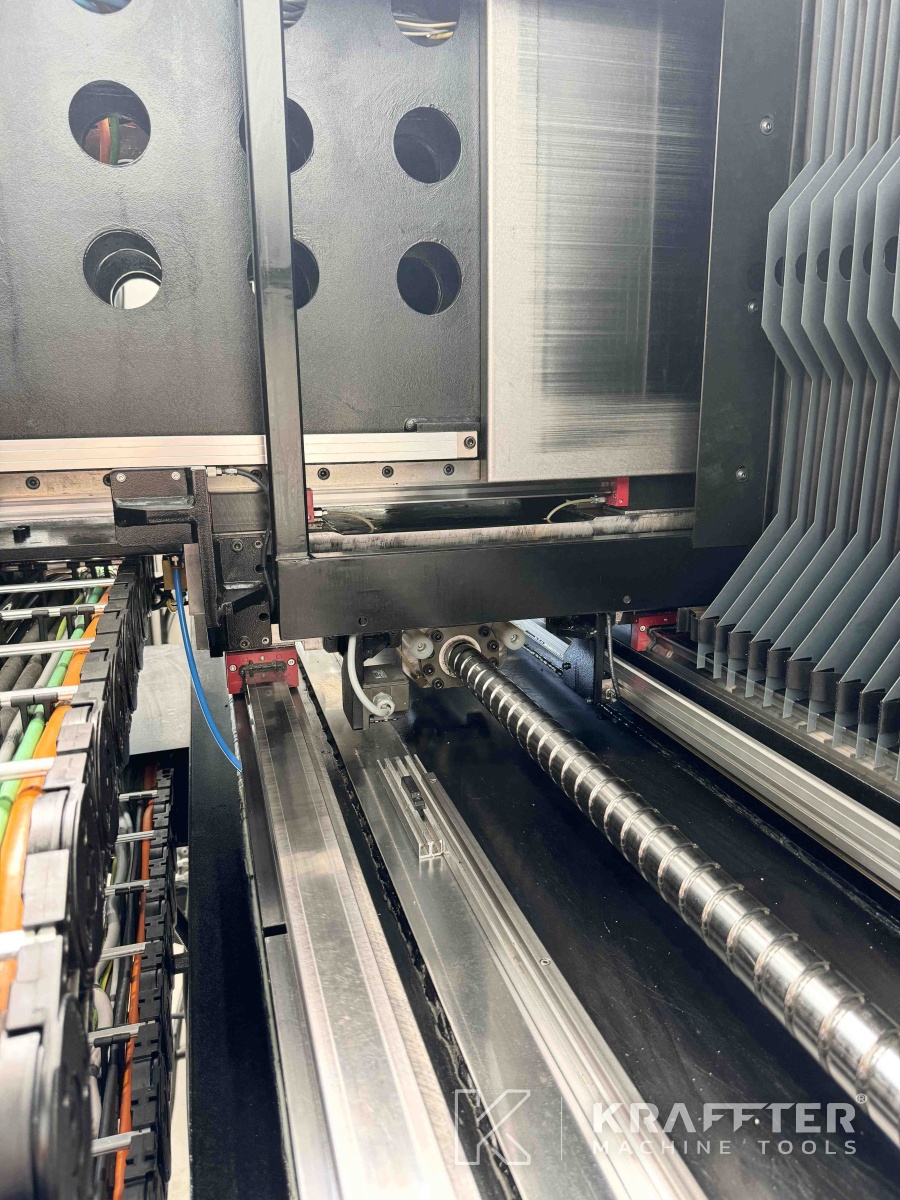

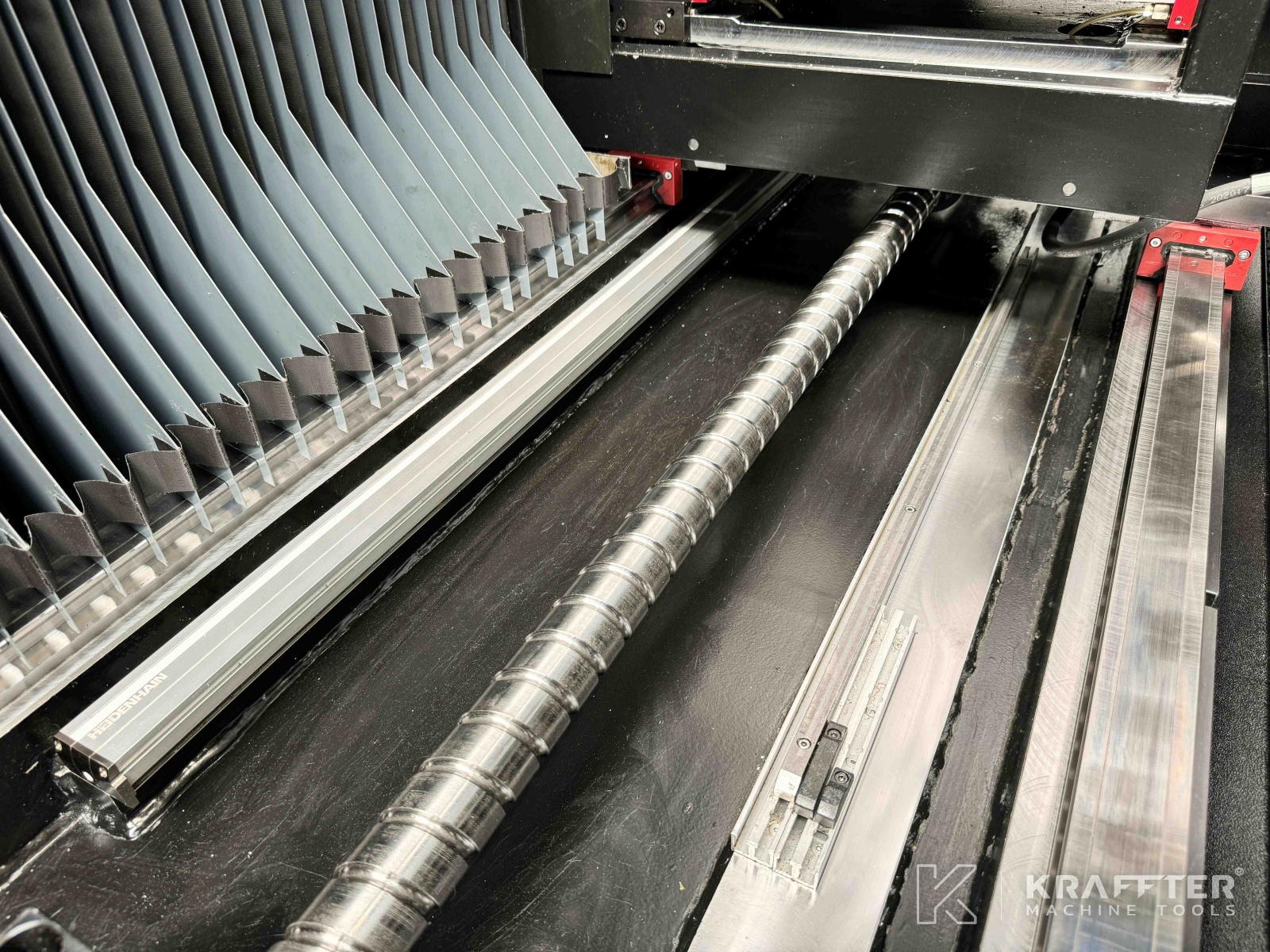

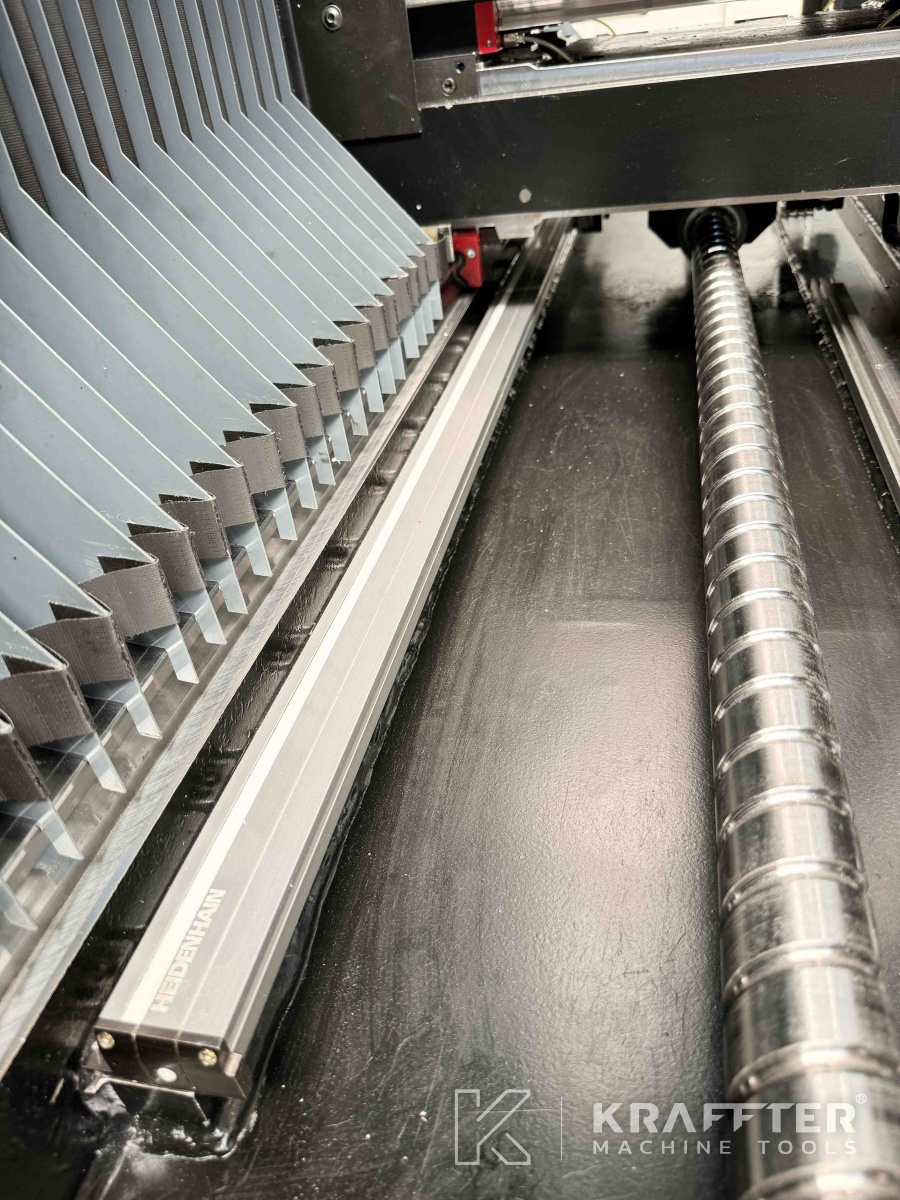

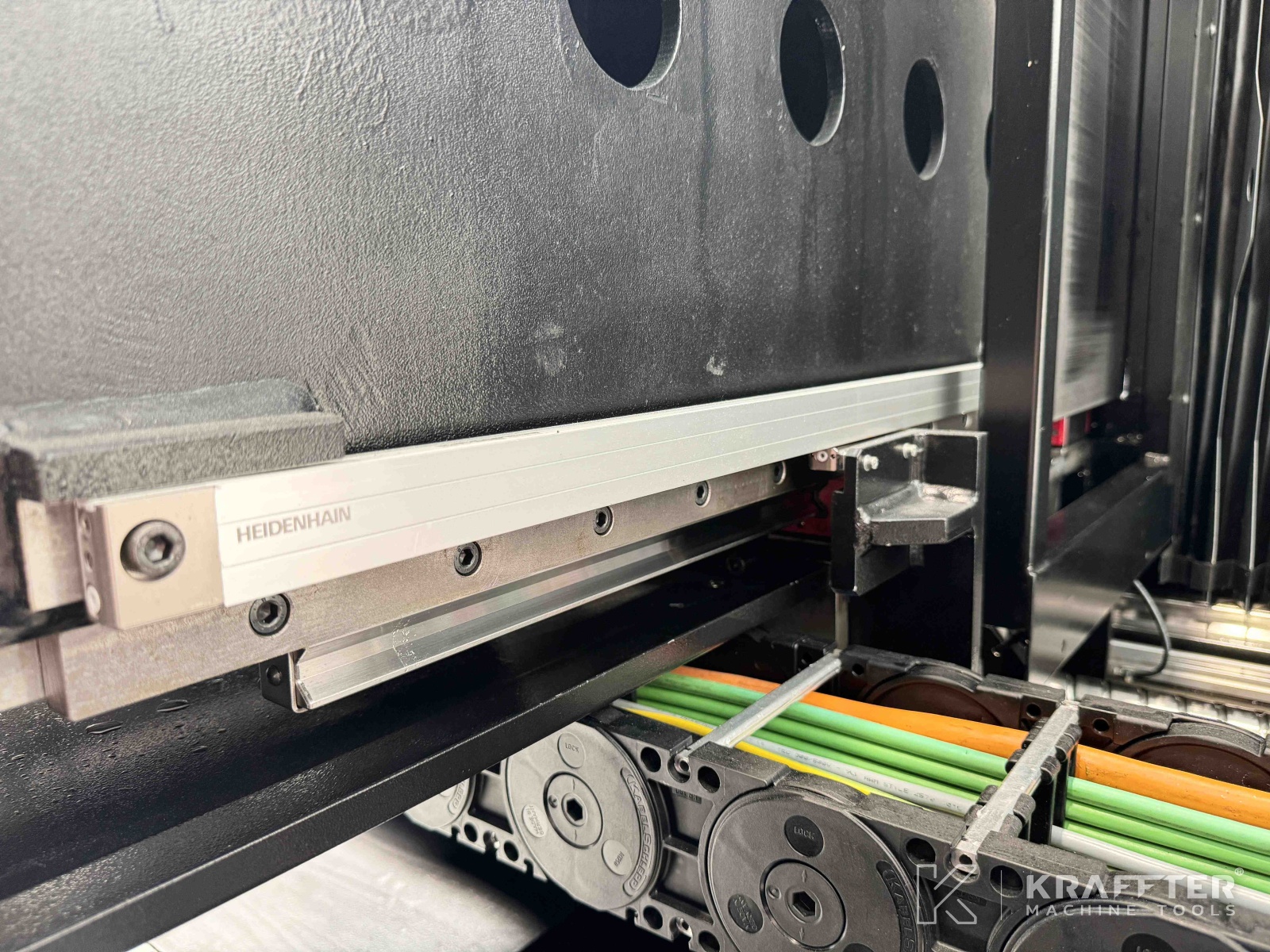

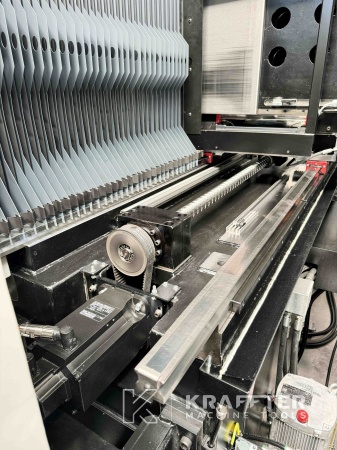

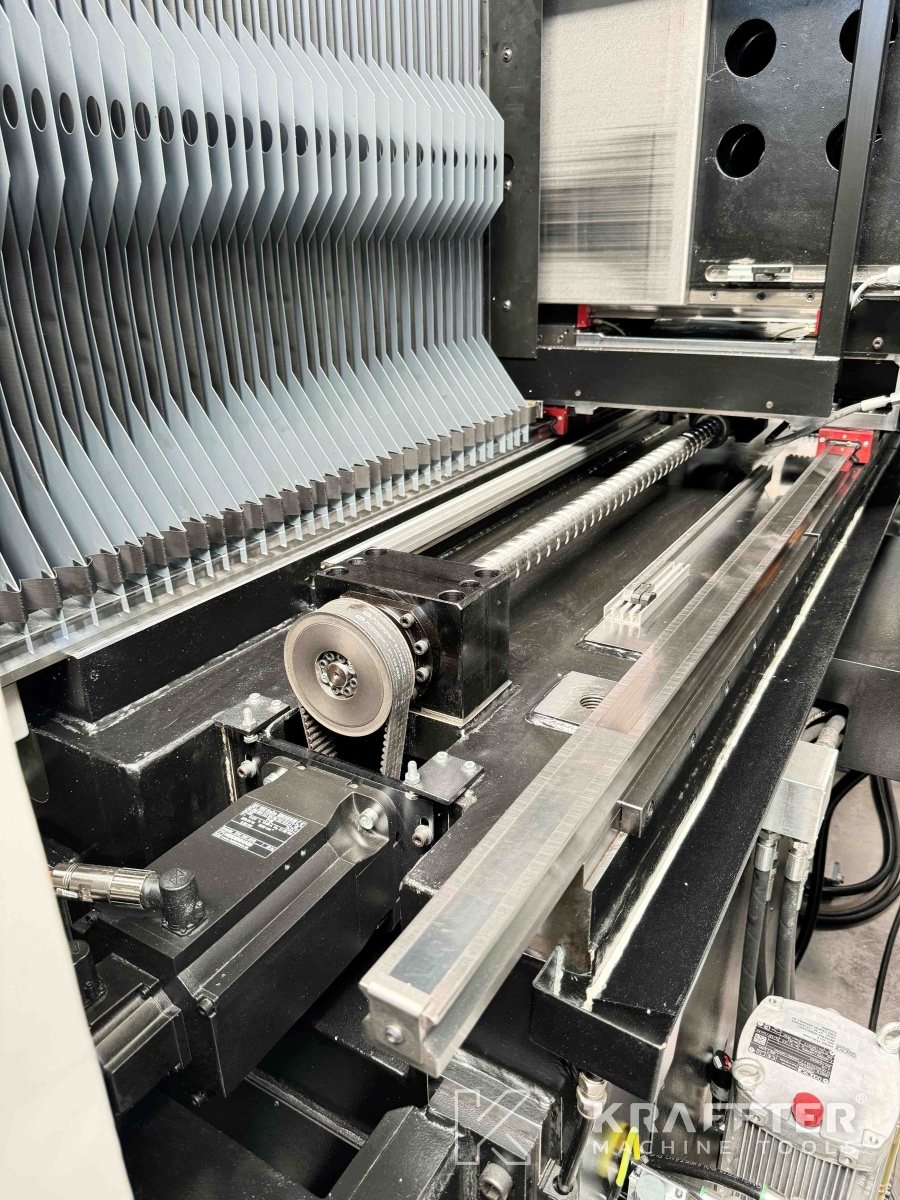

-HEIDENHAIN glass scales on all 3 axes

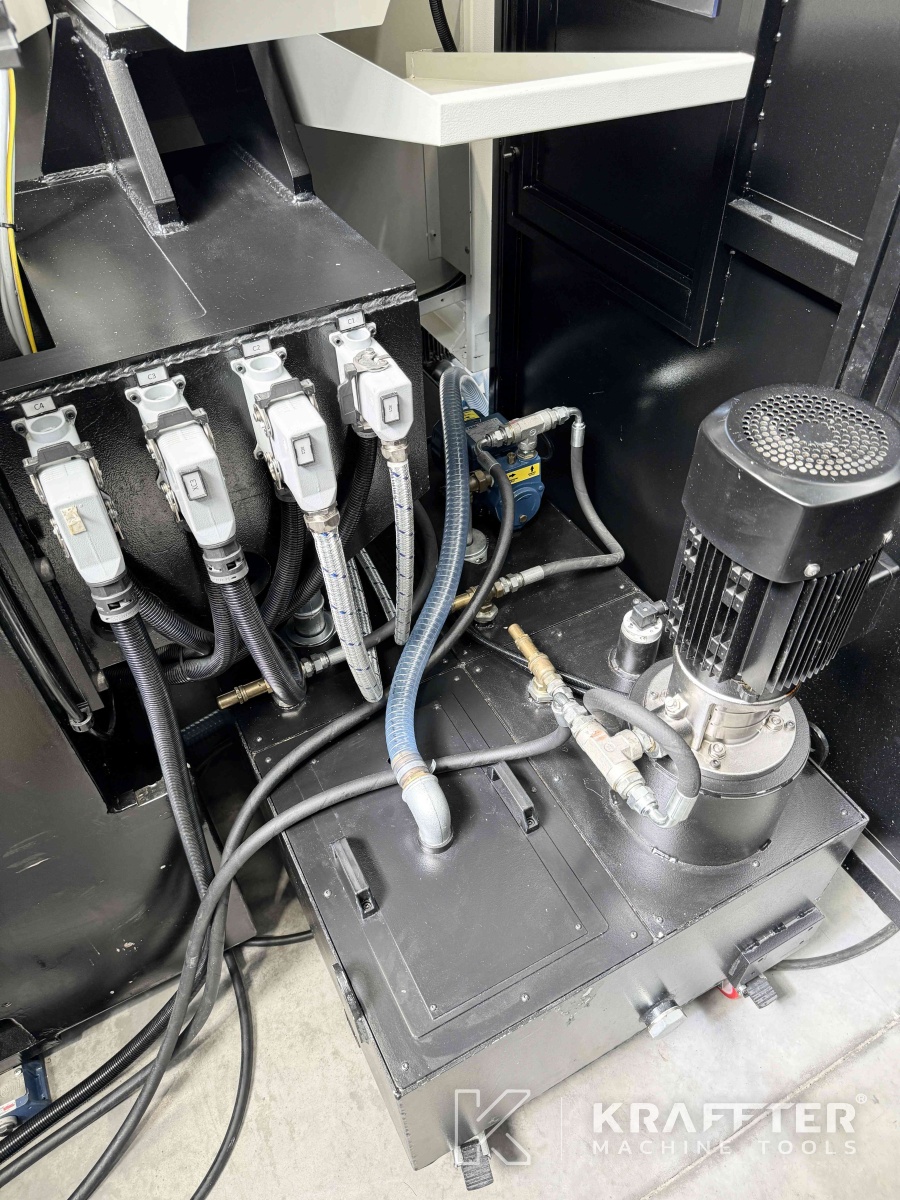

-Coolant through spindle (20 bars)

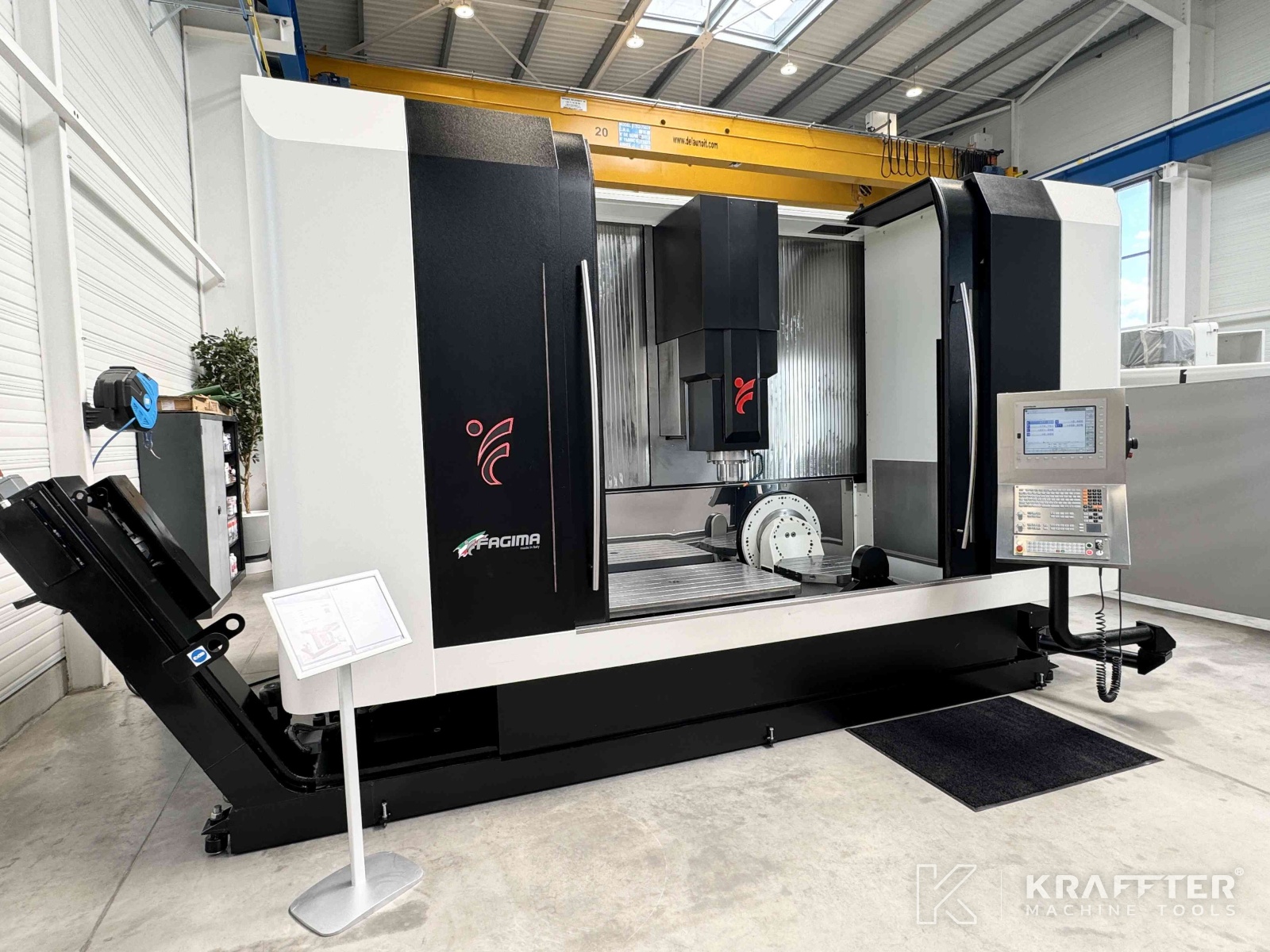

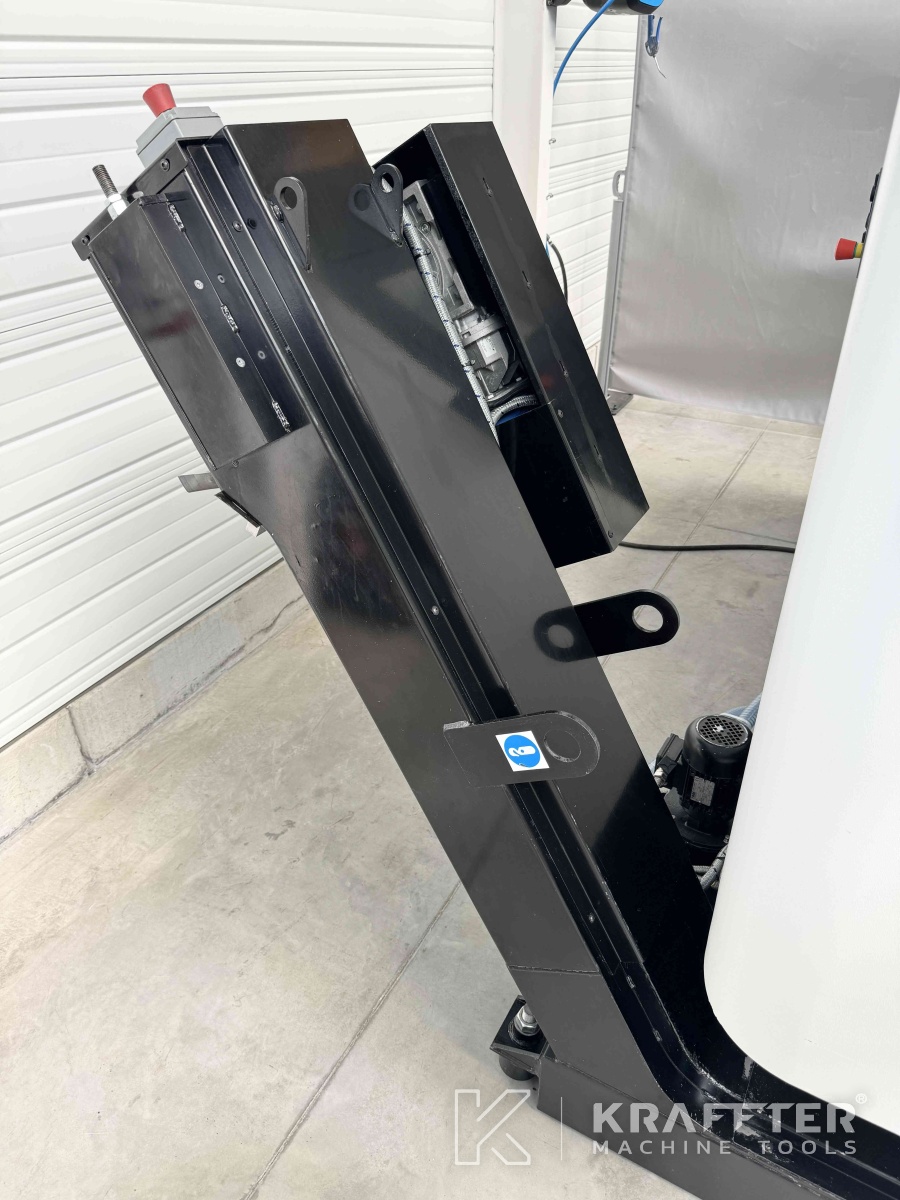

-Chip conveyor

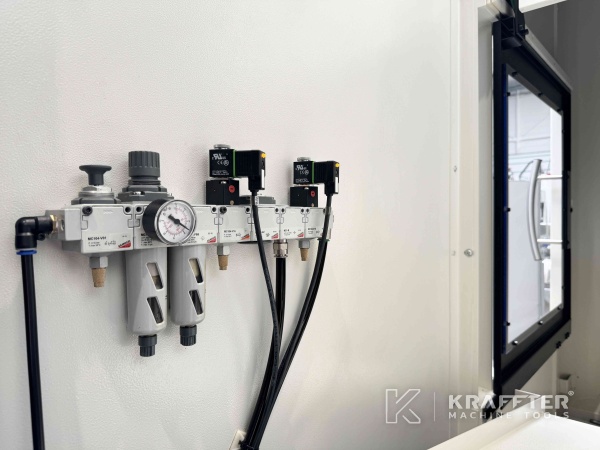

-Blowing inside + outside spindle
-Collision monitoring
-Simultaneous 5-axis software

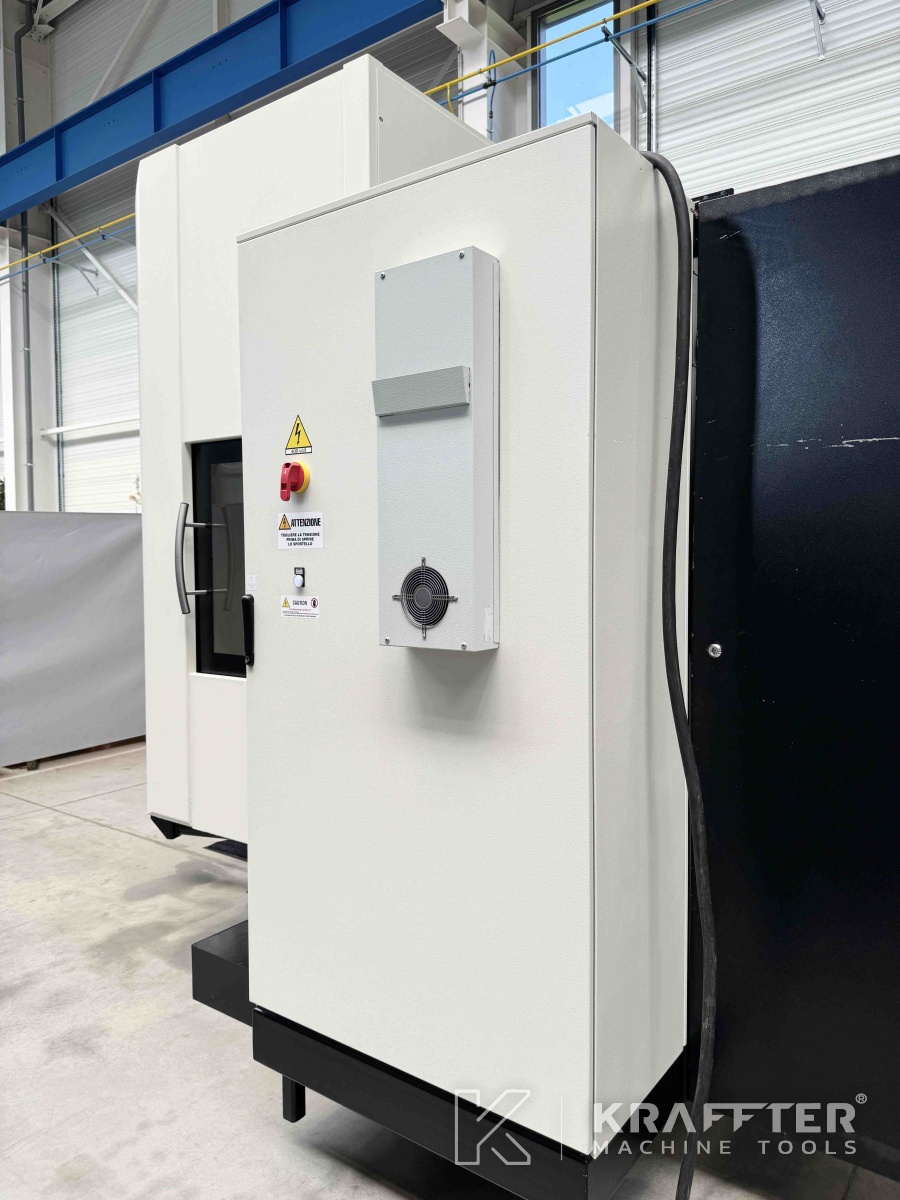

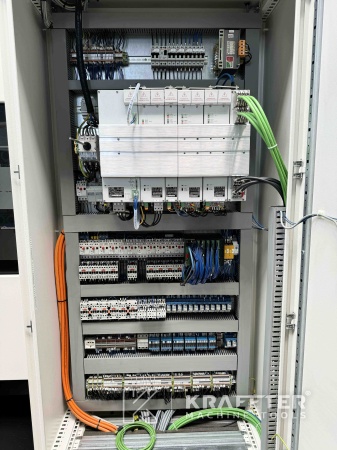

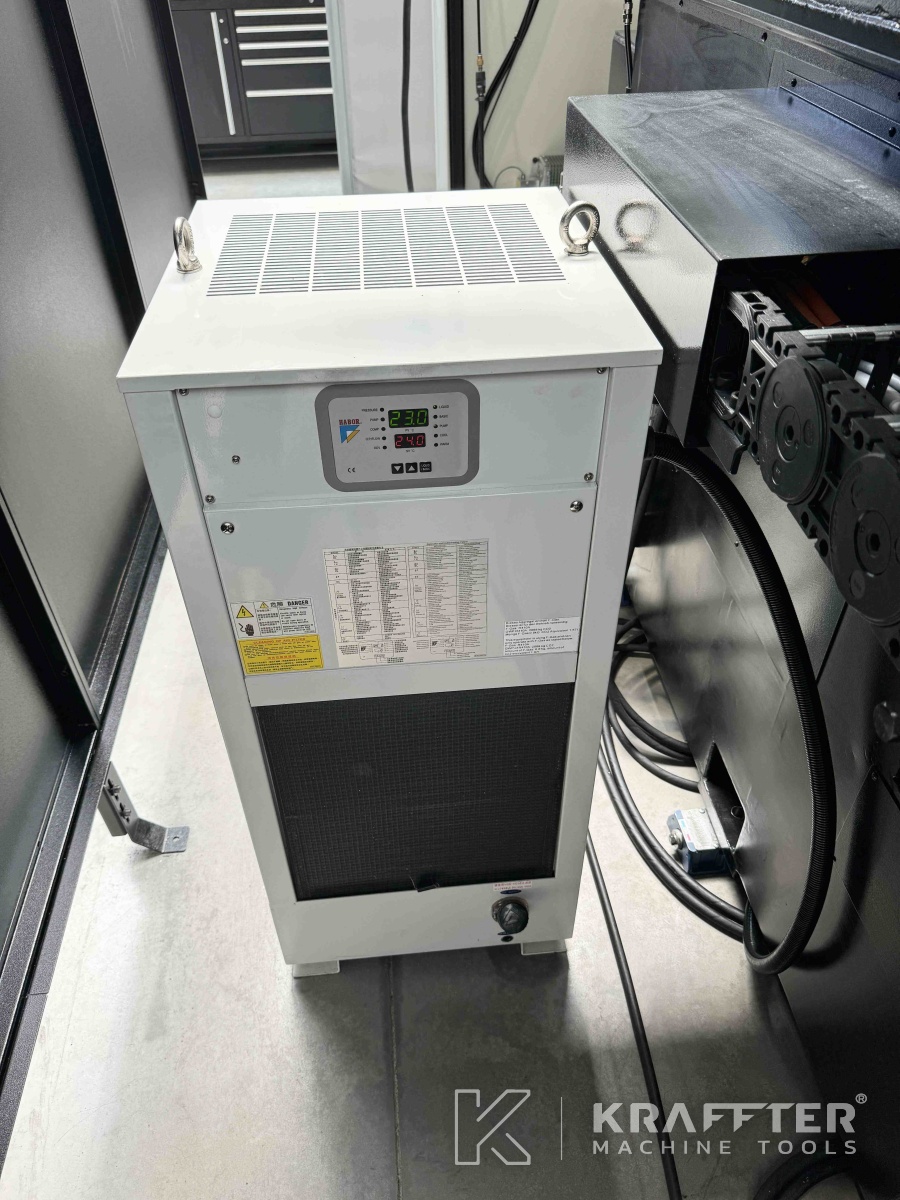

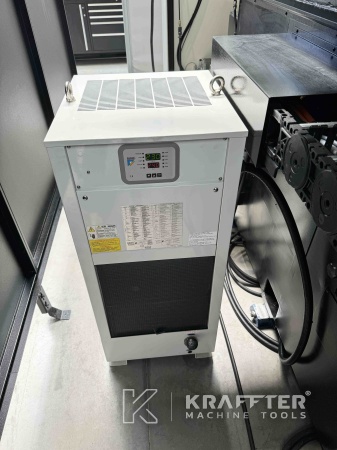

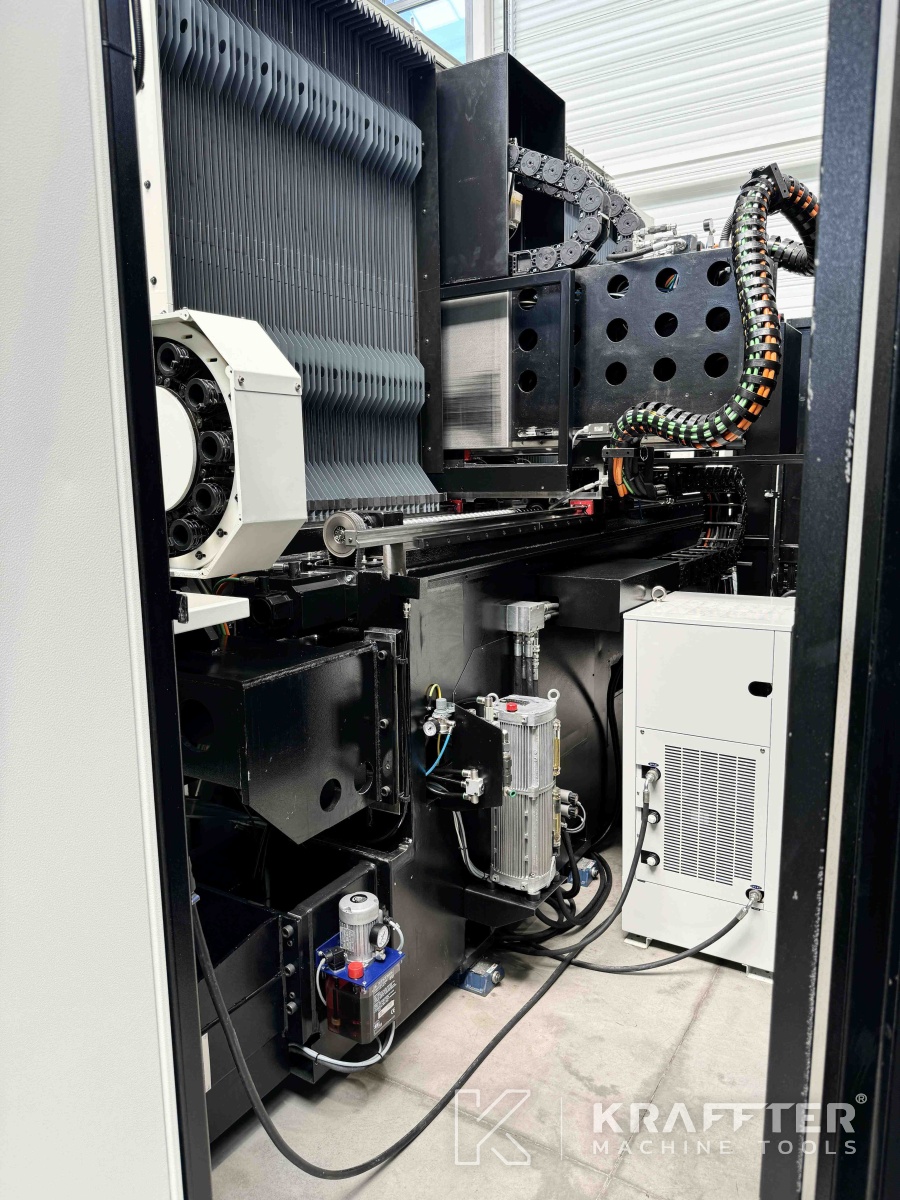

-Electrical cabinet chiller

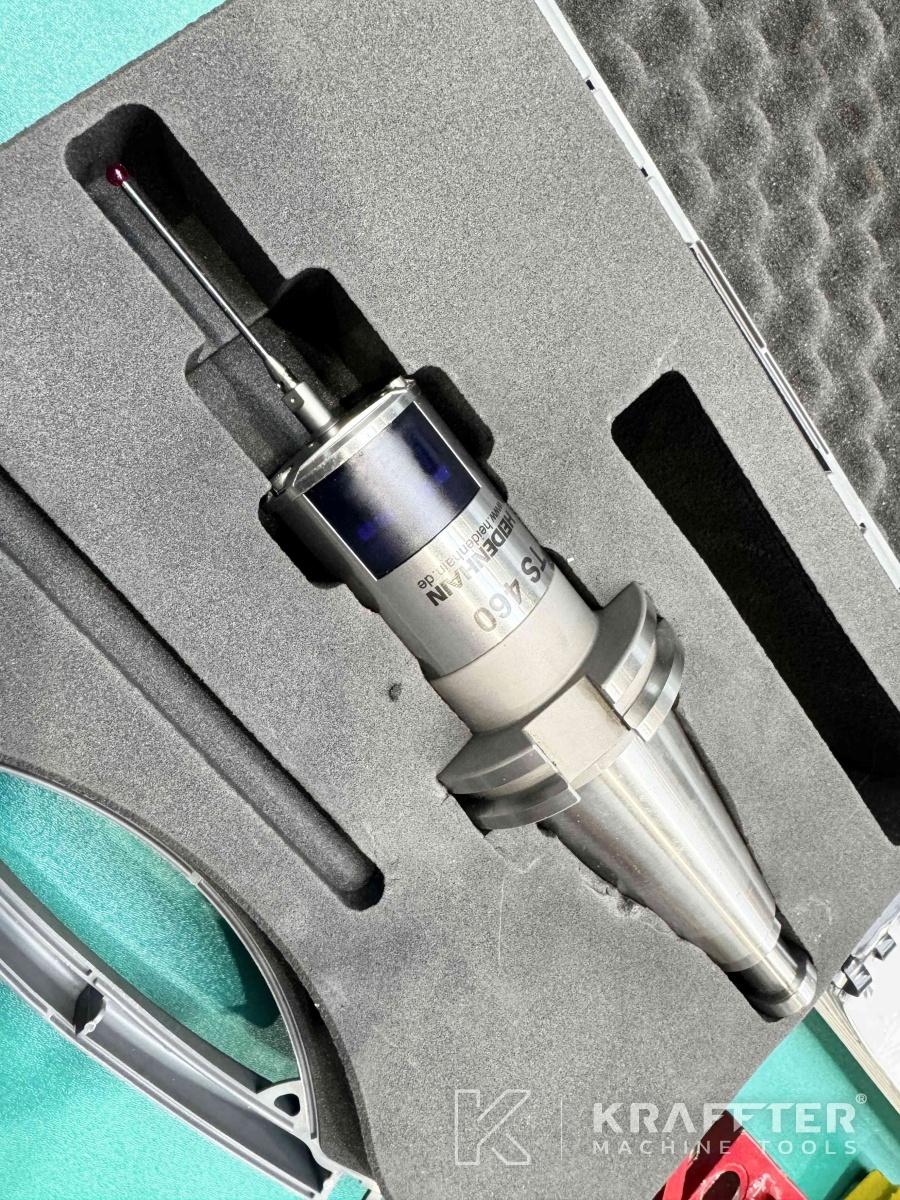

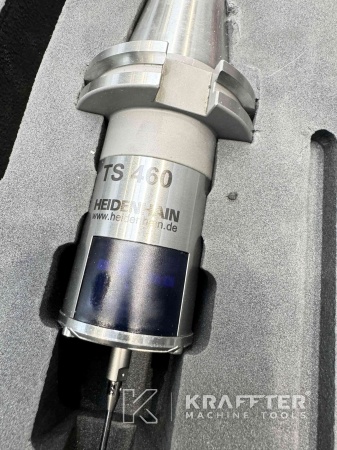

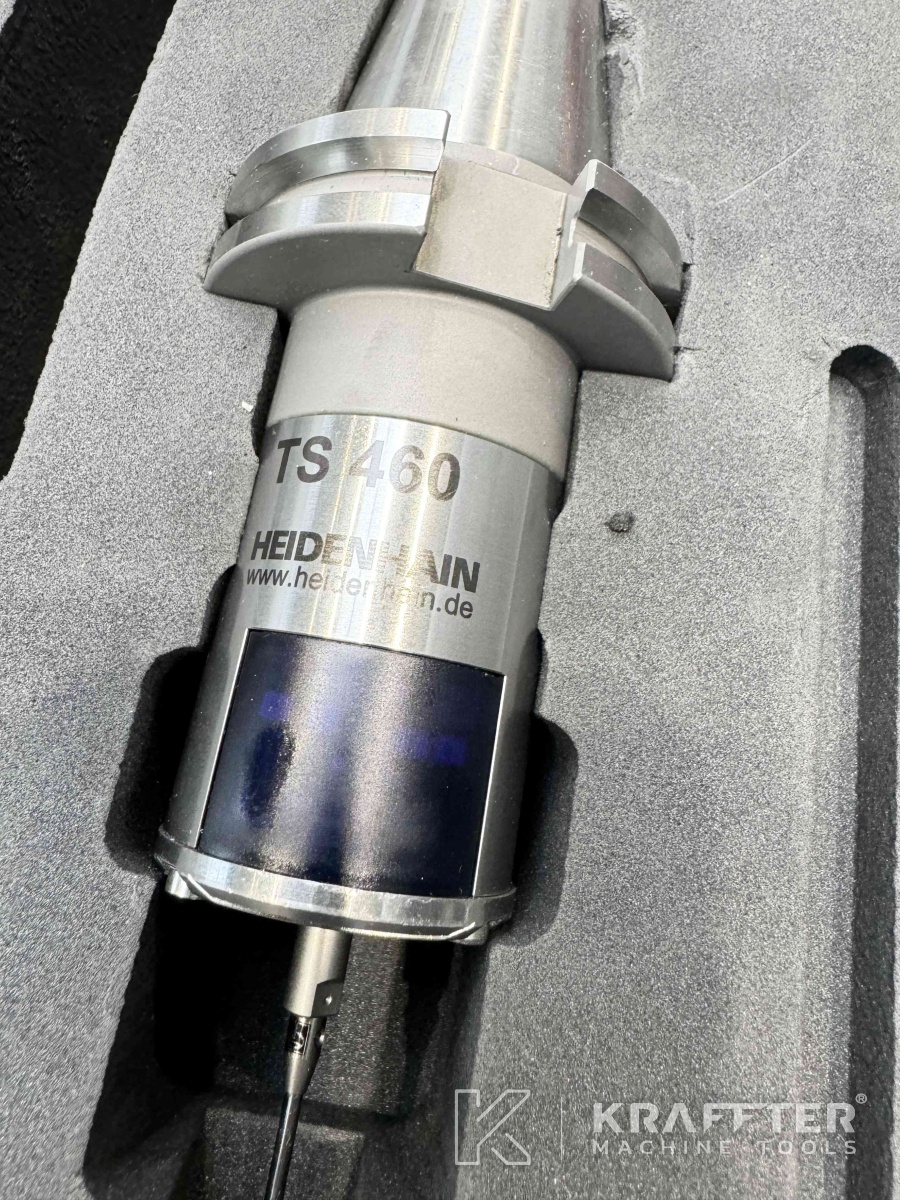

-HEIDENHAIN part probe

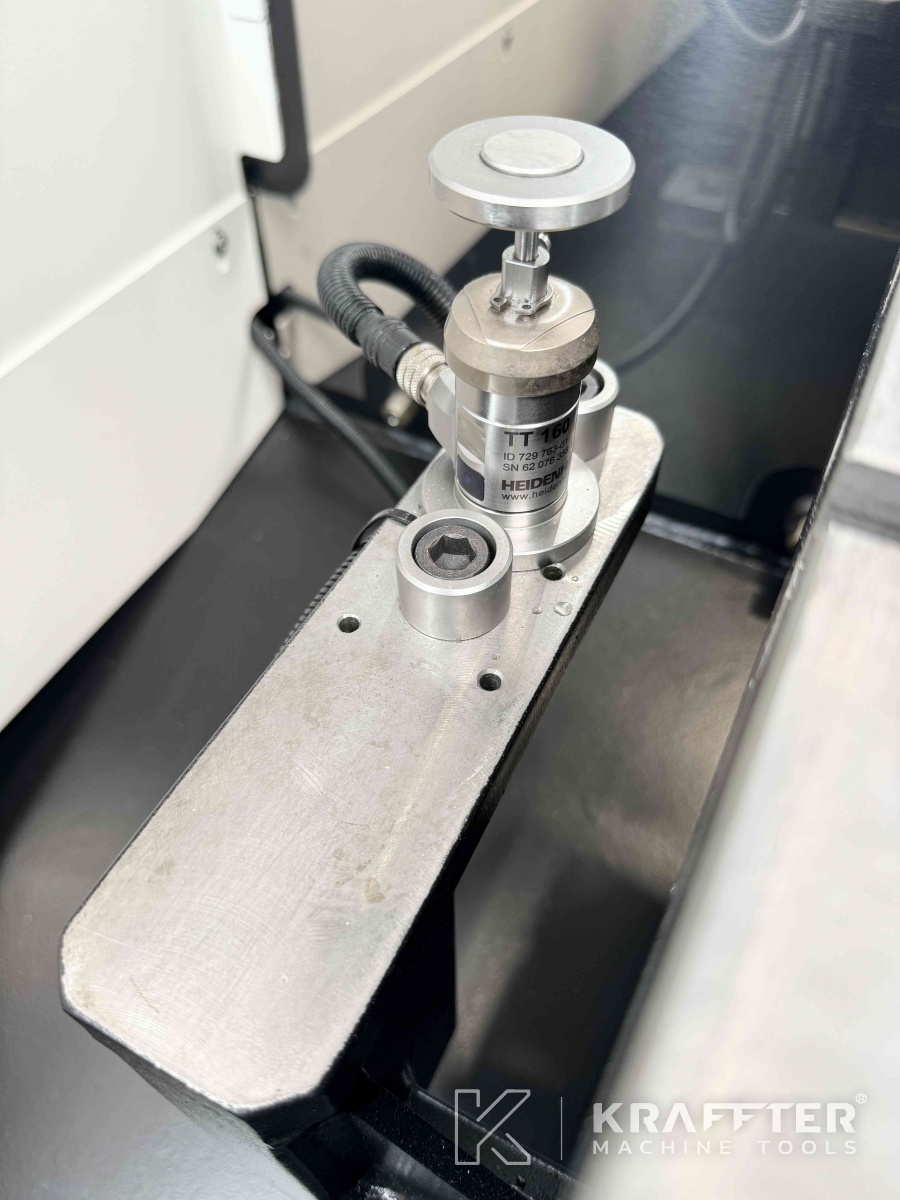

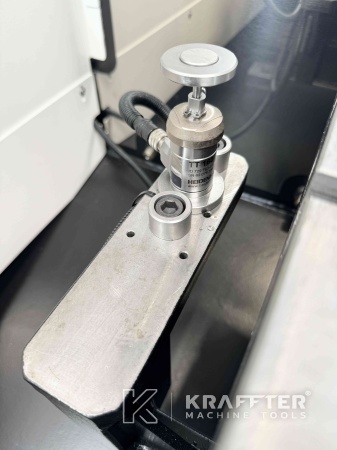

-HEIDENHAIN tool probe
