Verkauft

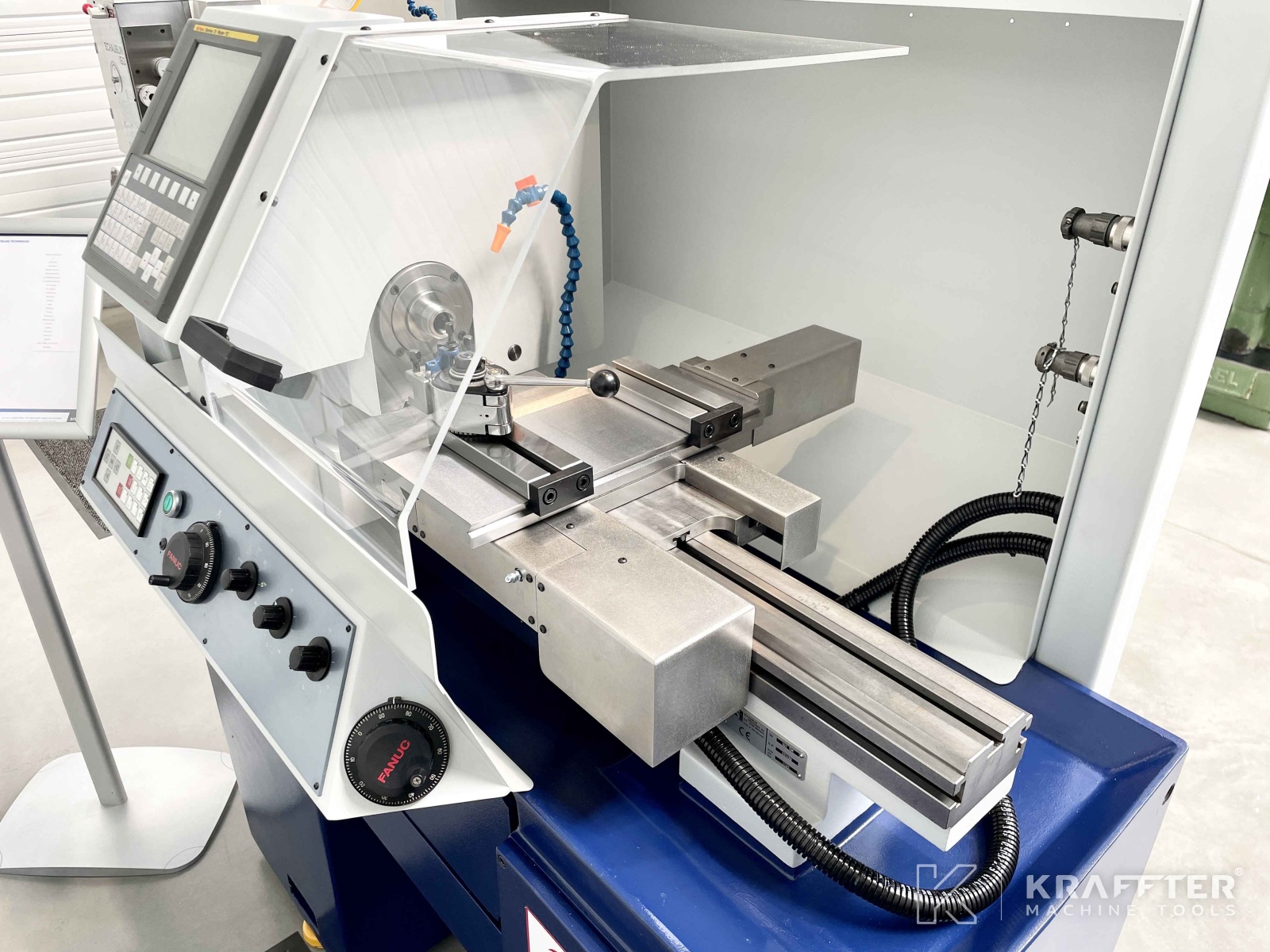

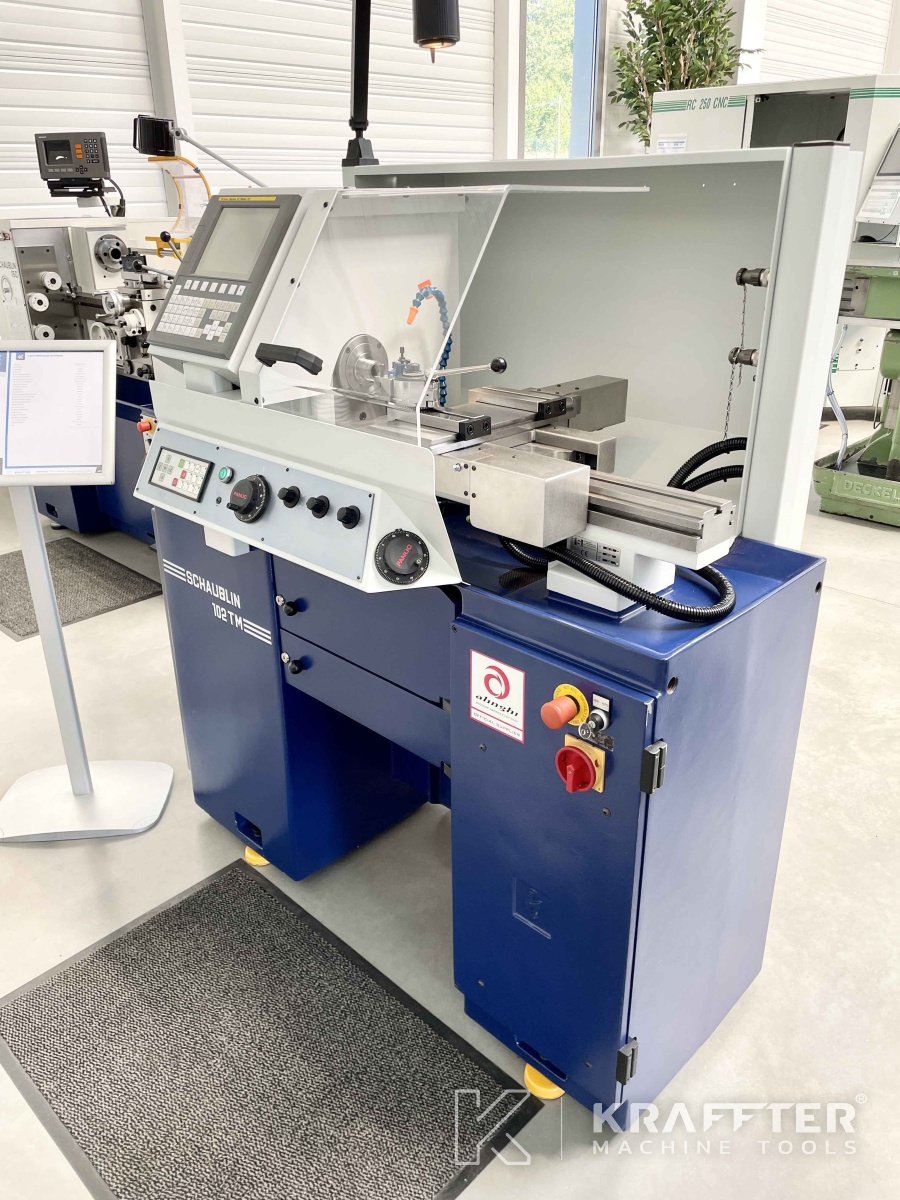

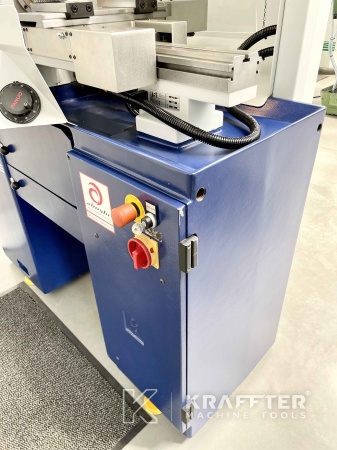

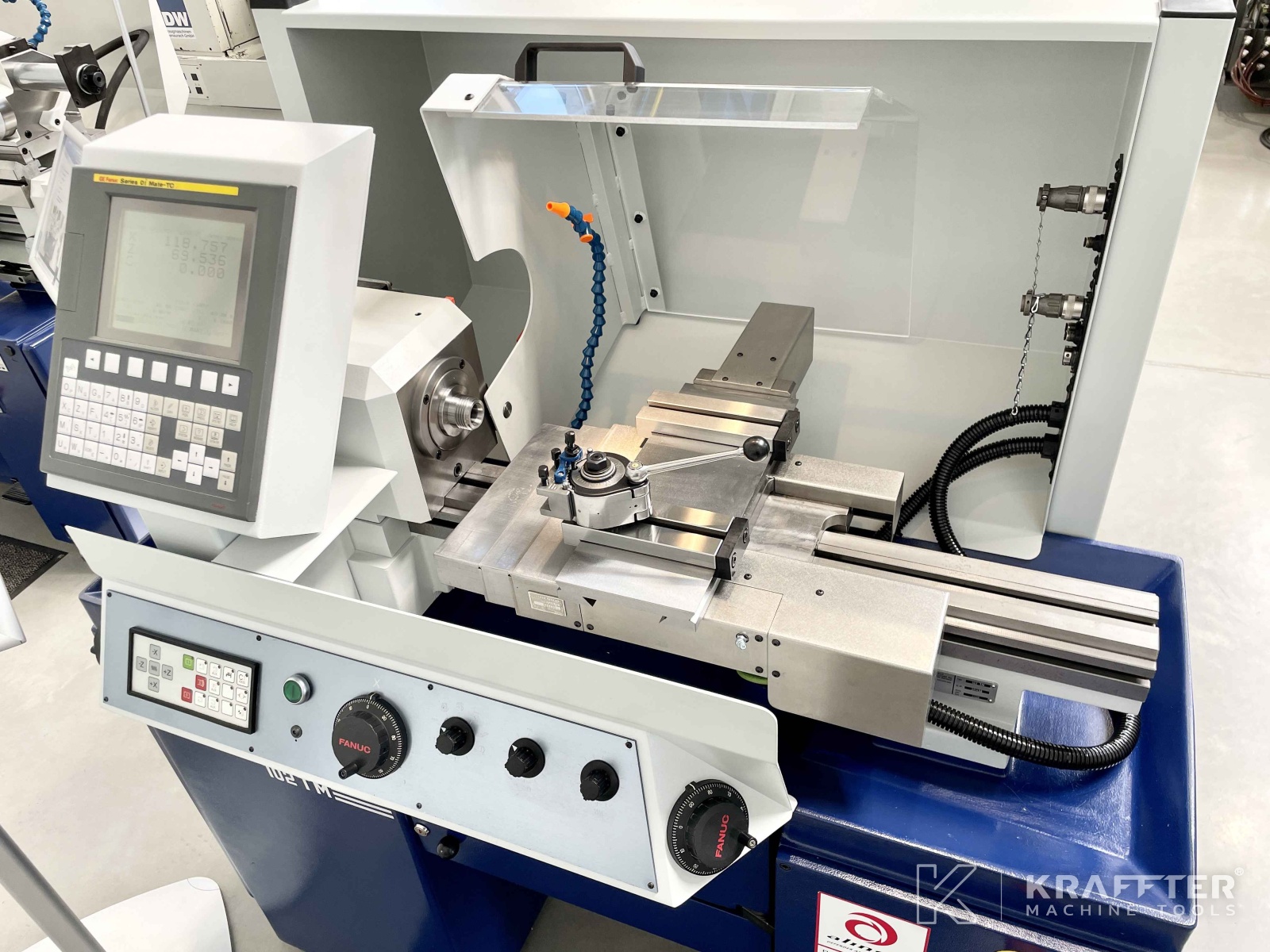

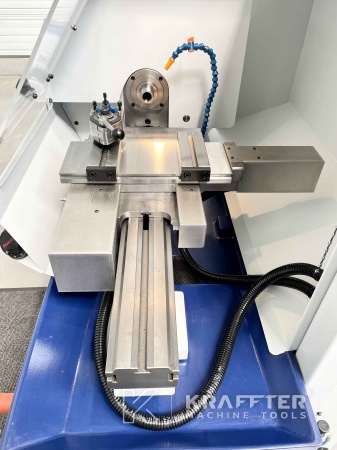

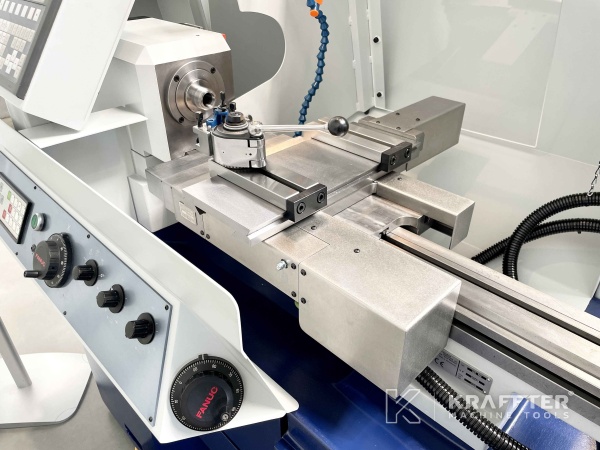

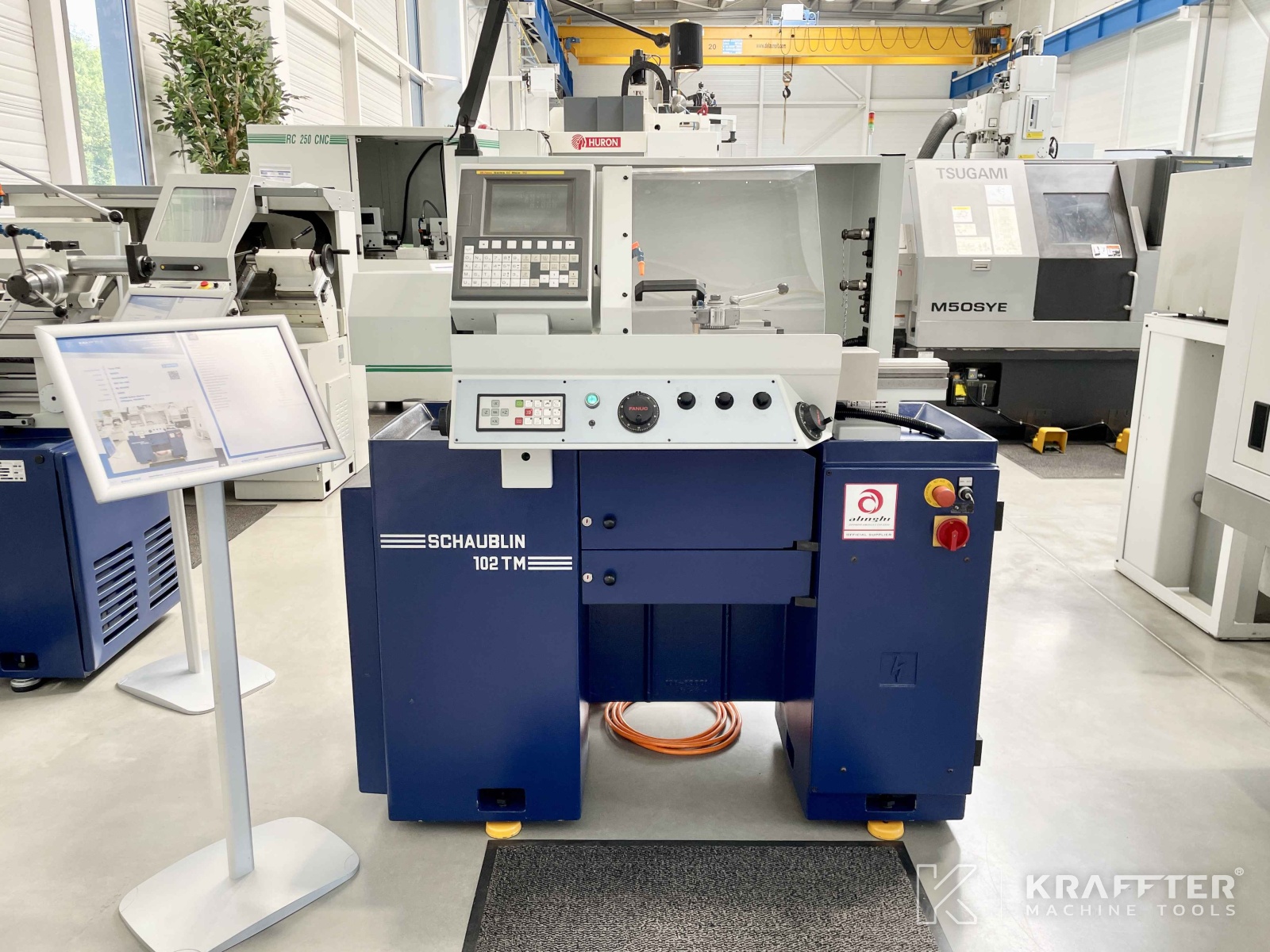

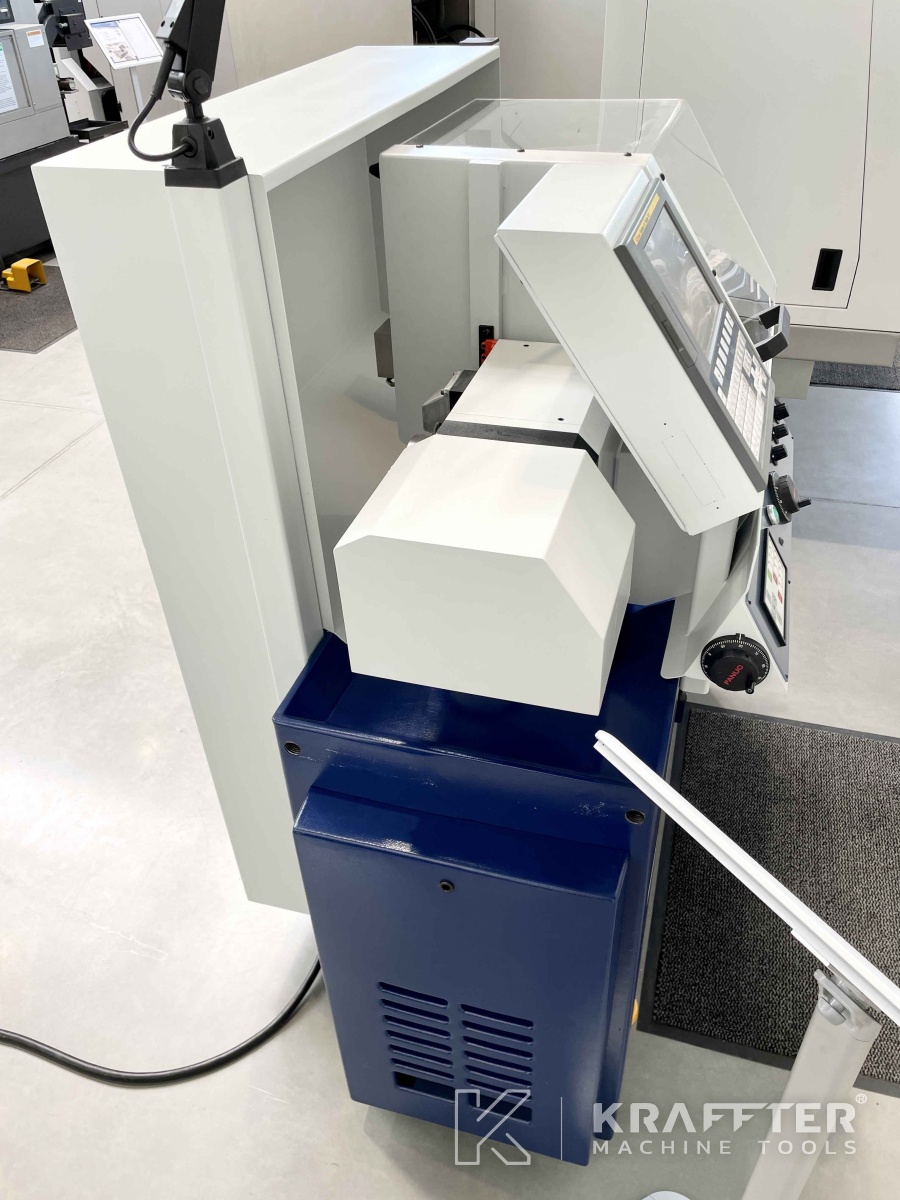

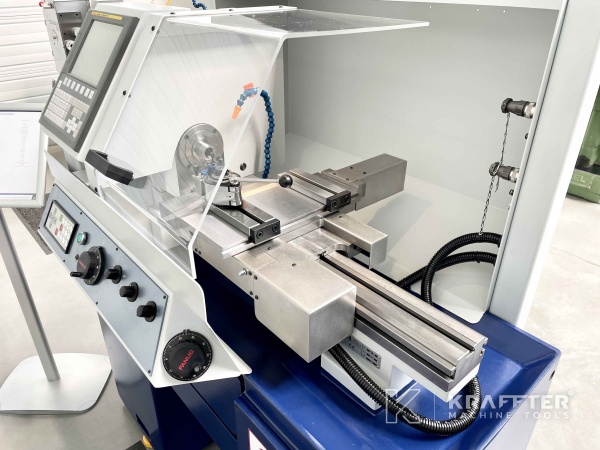

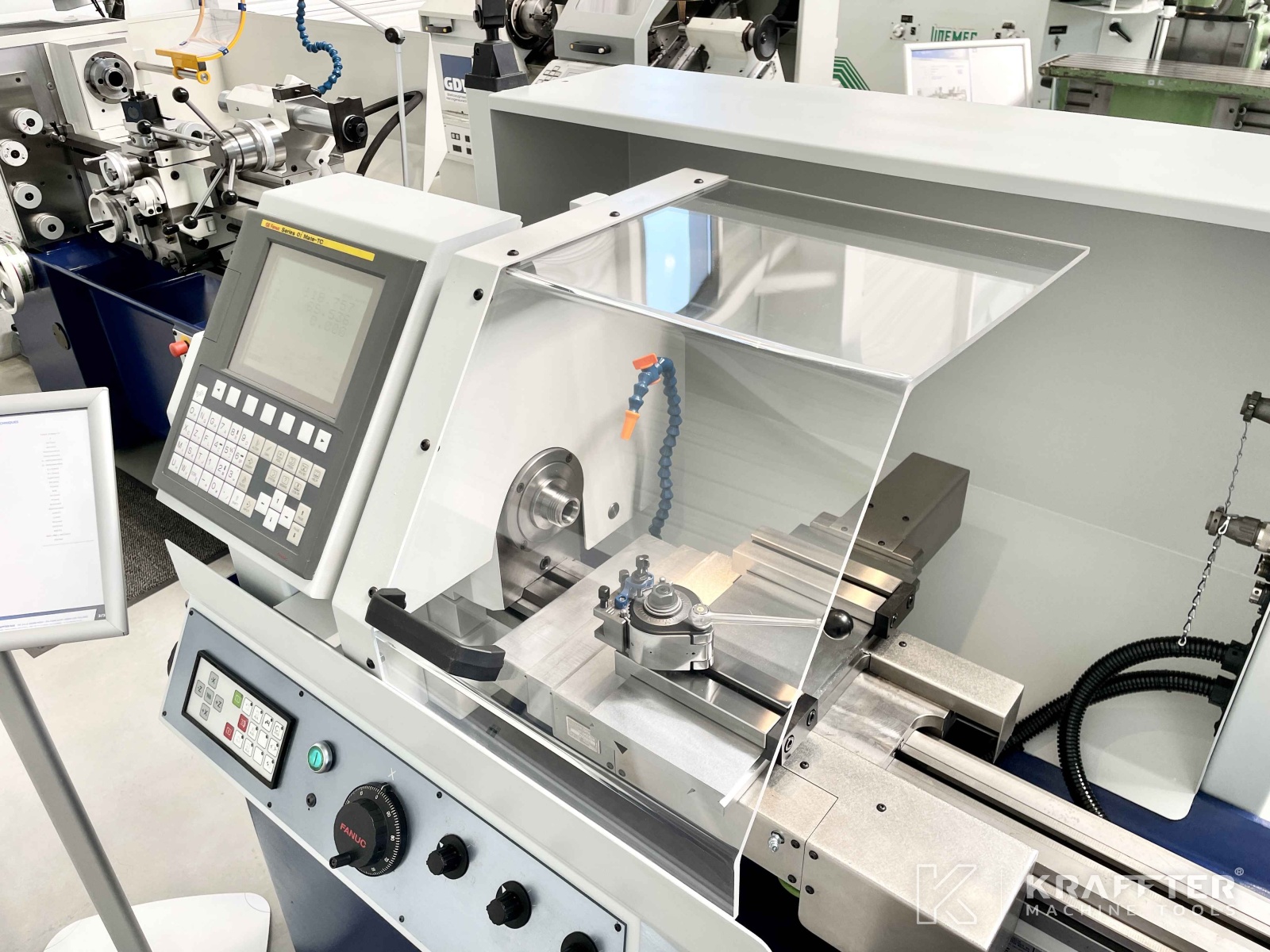

Maschinentyp: CNC-Drehmaschine
Marke : SCHAUBLIN
N° de stock: 90075
Modell : 102 TM-CNC
Jahr : 2006
Standort : 73240 St-Genix-les-Villages, FRANCE
MASCHINE VERKAUFT
Interessiert an einem ähnlichen Modell?
Hinterlassen Sie uns Ihre Kontaktdaten:
Technische Daten

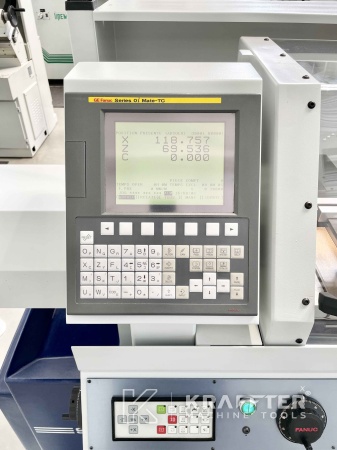

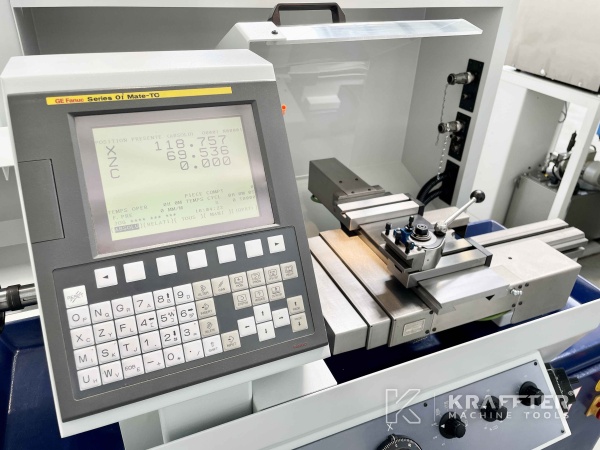

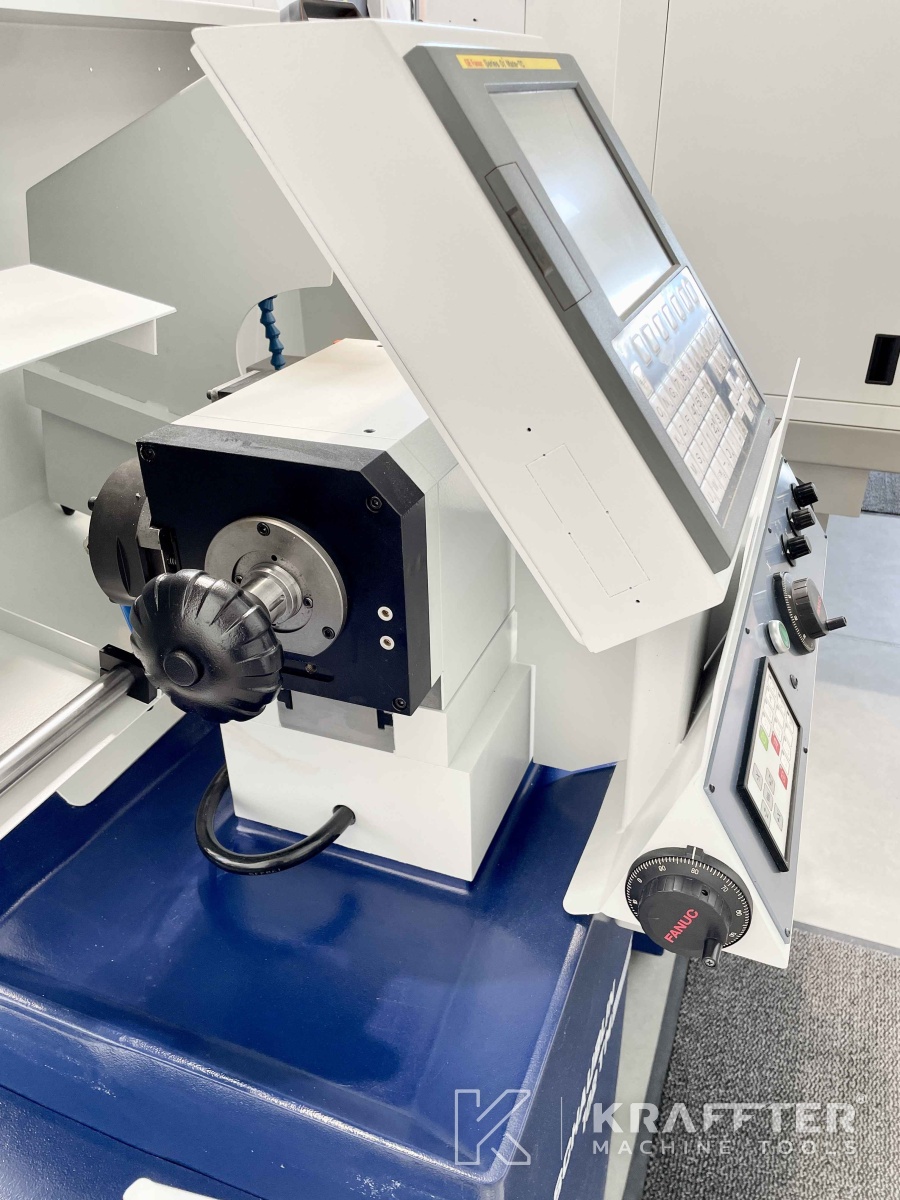

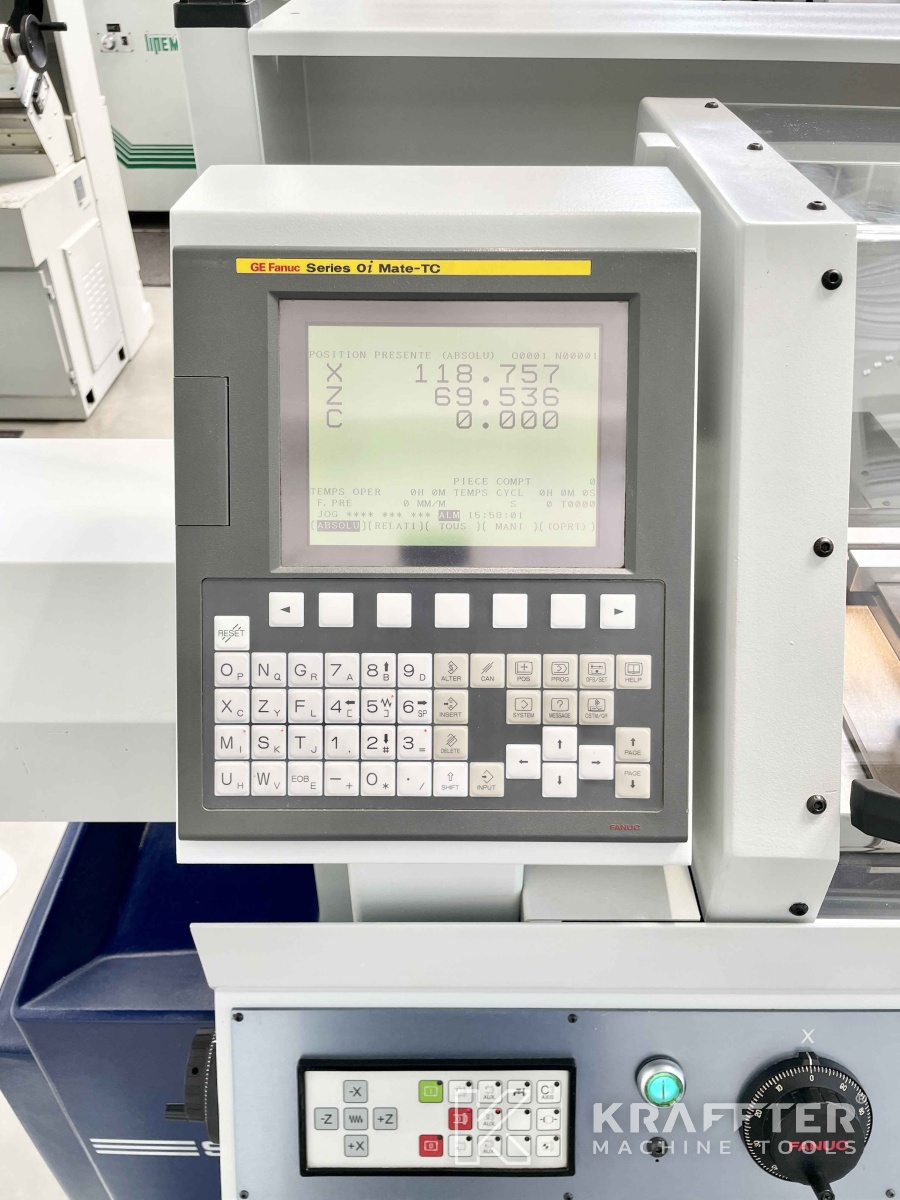

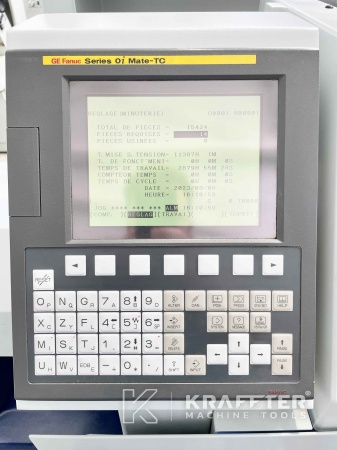

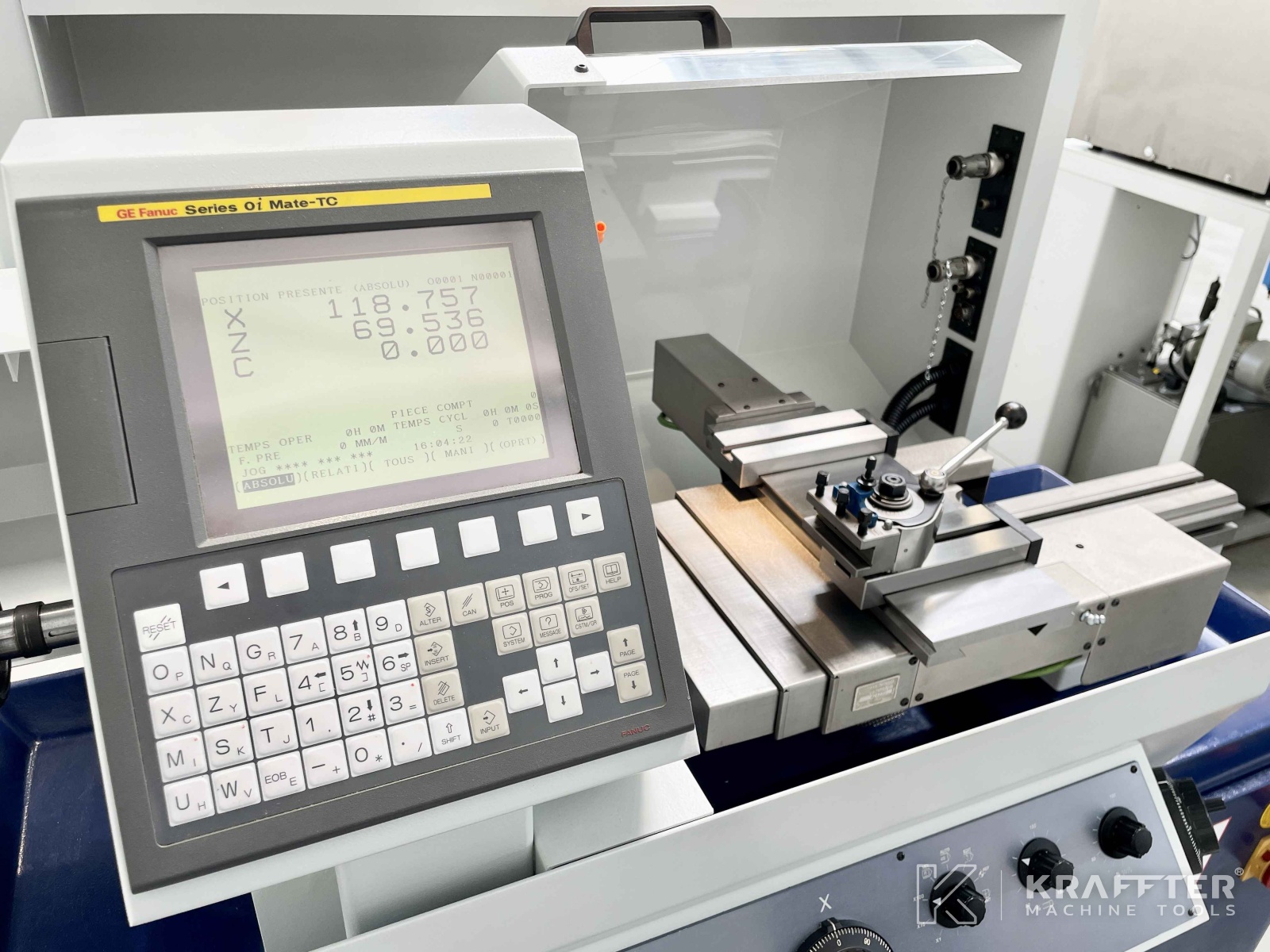

CN-Typ

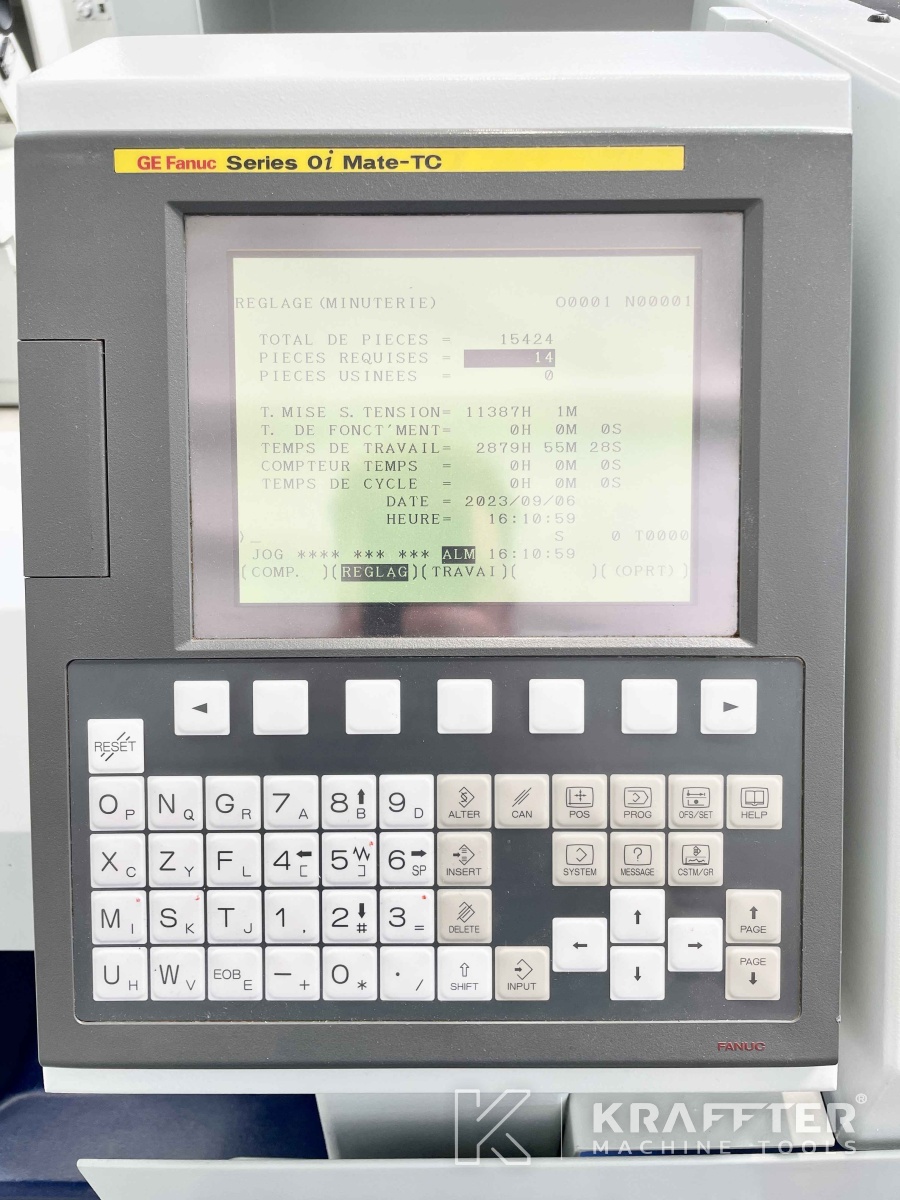

FANUC Oi Mate-TD
Anzahl Achsen
3
Spitzenhöhe
102
Max. Drehdurchmesser
200 [mm]
Zulässiger Durchmesser über dem Schlitten
75 [mm]
Max. Bearbeitungslänge
100 [mm]
Verfahrweg X-Achse
120 [mm]
Verfahrweg Z-Achse
100 [mm]
Schnellvorschubgeschwindigkeit X-Achse
7000 [mm/min]
Schnellvorschubgeschwindigkeit Z-Achse
7000 [mm/min]
Arbeitsvorschubgeschwindigkeit X-Achse
0 - 5000 [mm/min] [mm/min]
Arbeitsvorschubgeschwindigkeit Z-Achse
0 - 5000 [mm/min] [mm/min]
Kugelrollspindel X-Achse, Ø x Steigung
12 x 3 [mm]
Kugelrollspindel Z-Achse, Ø x Steigung
12 x 3 [mm]
Auflösung Z-Achse
0.001 [mm]

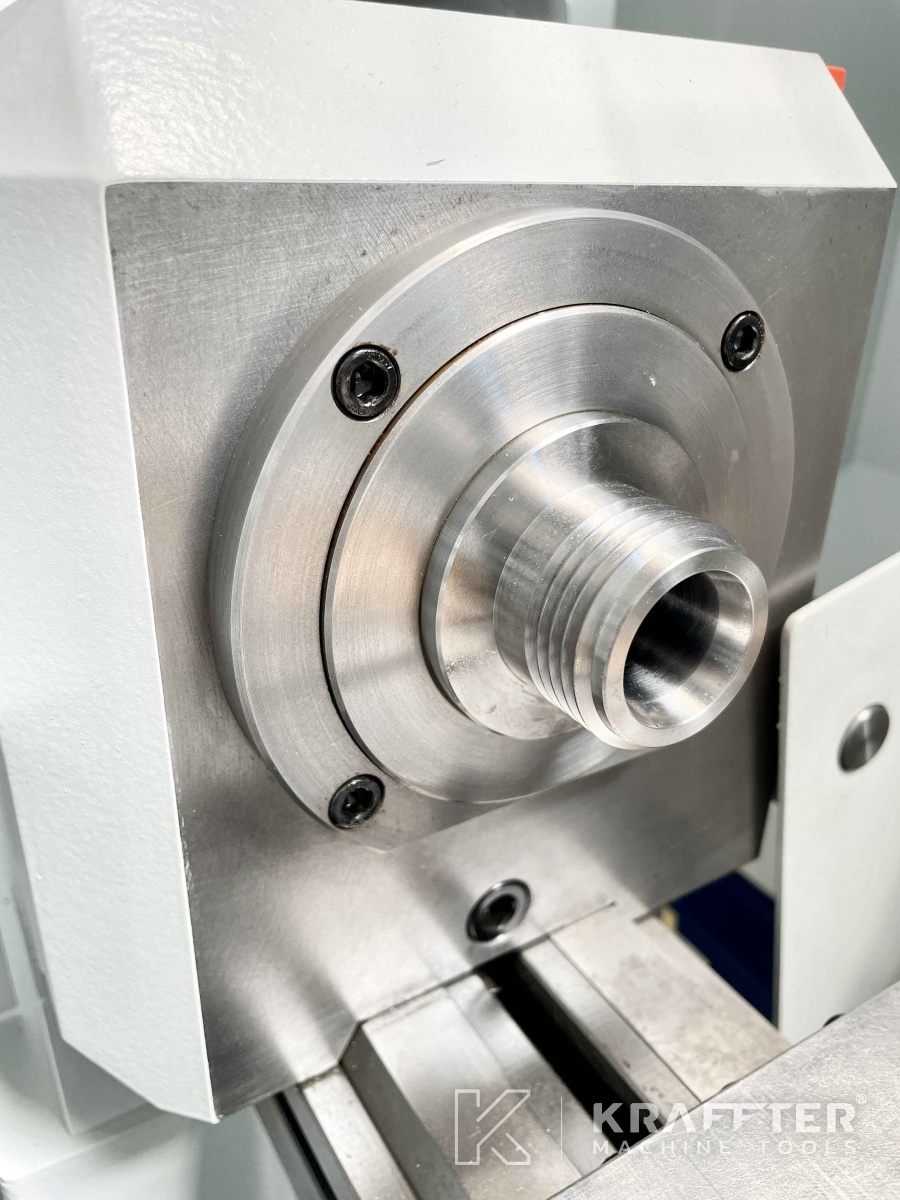

Spindel für Spannzangen
W20
Max. zulässiger Durchmesser in Greifern
14.5 [mm]
Durchmesser des Spindeldurchgangs
17 [mm]
Min. Spindeldrehzahl
50 [U/min]
Max. Spindeldrehzahl
8000 [U/min]
Indexierungsgenauigkeit C-Achse
0.001 [°]
Spindelleistung
1.5 [kW]
Versorgungsspannung
400 [V]
Maschinenabmessungen
1400 x 880 x 1470 [mm]
Gewicht
700 [kg]
Zusätzliche Informationen

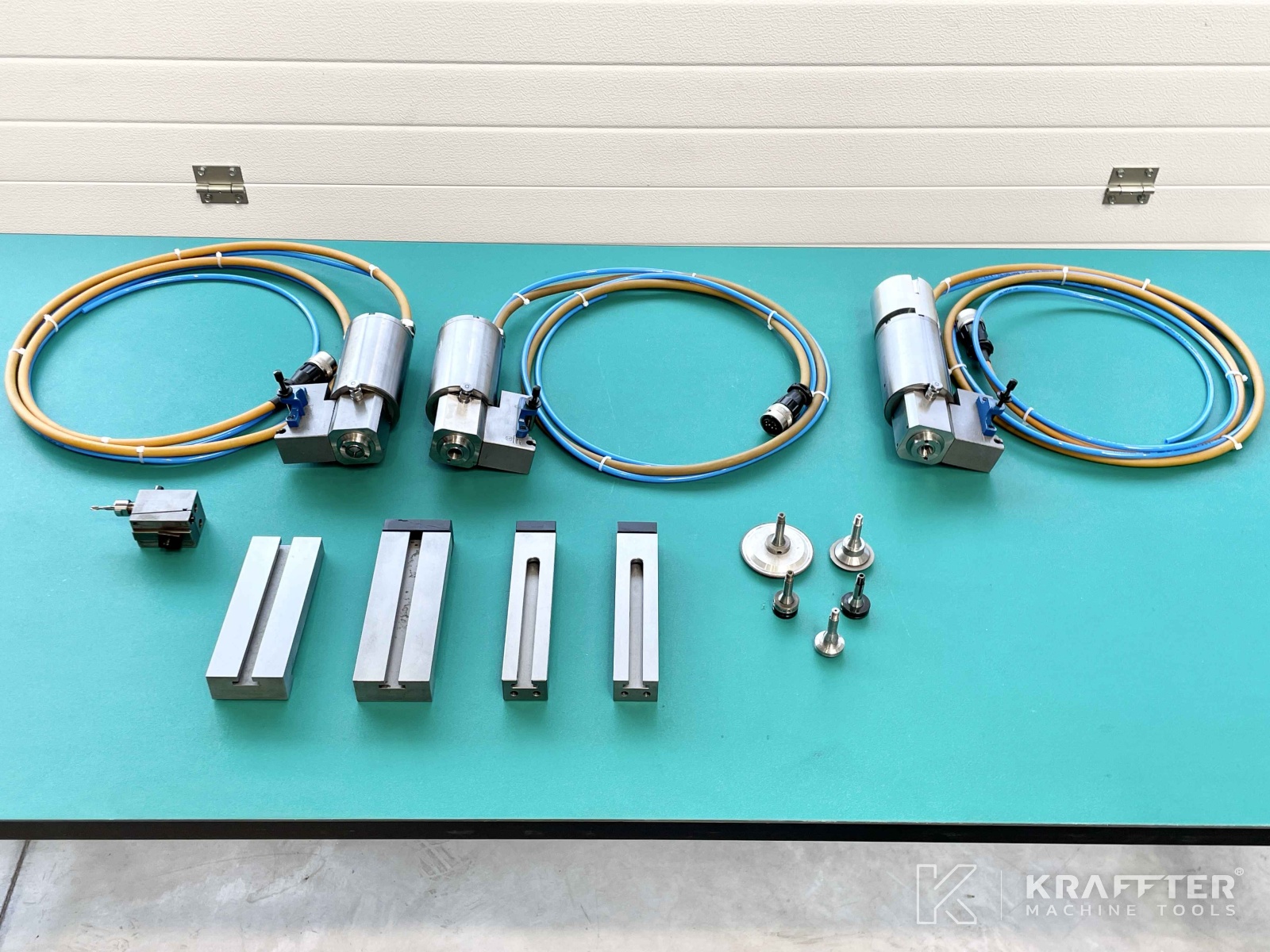

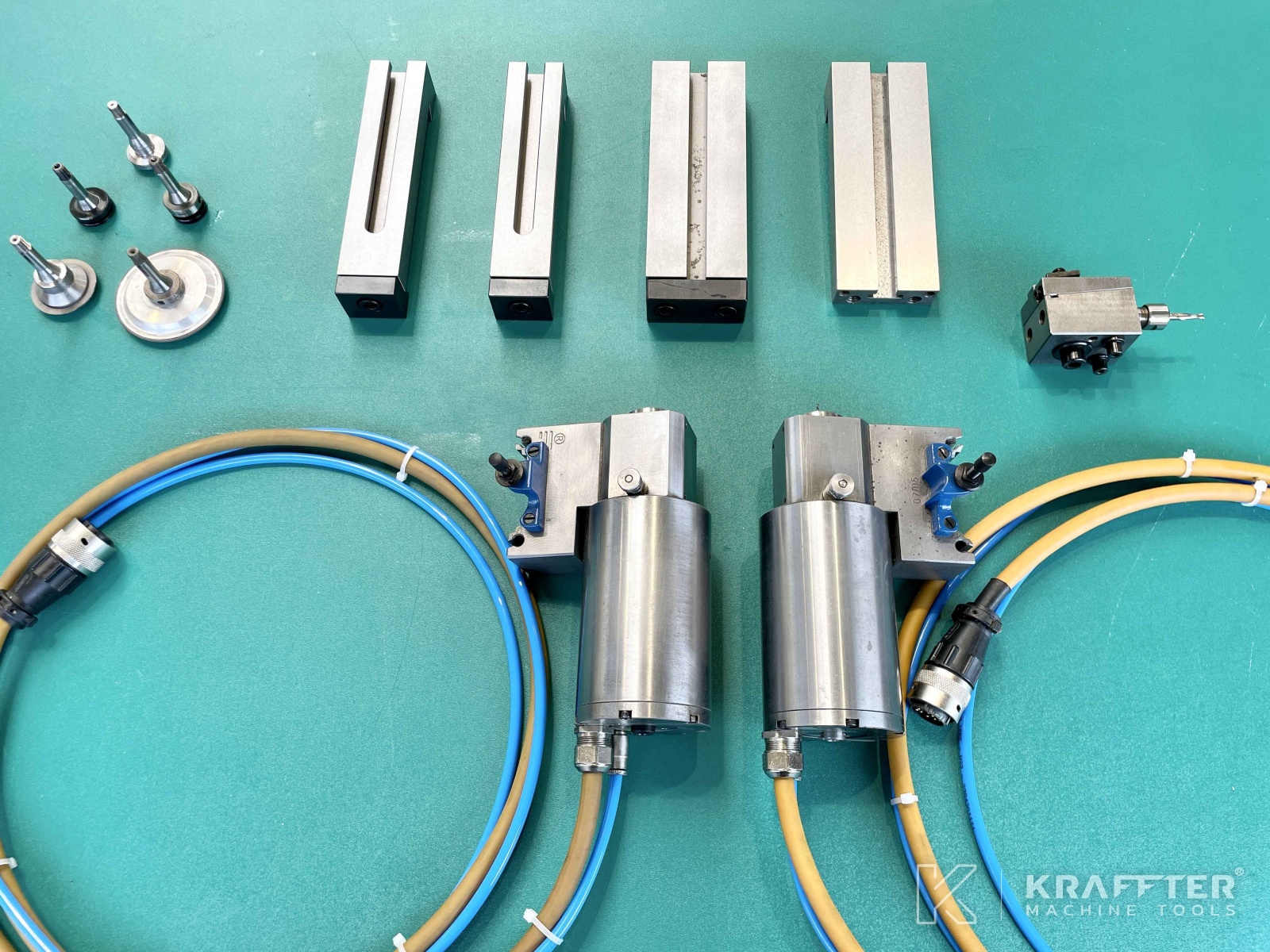

EQUIPMENT INCLUDED:

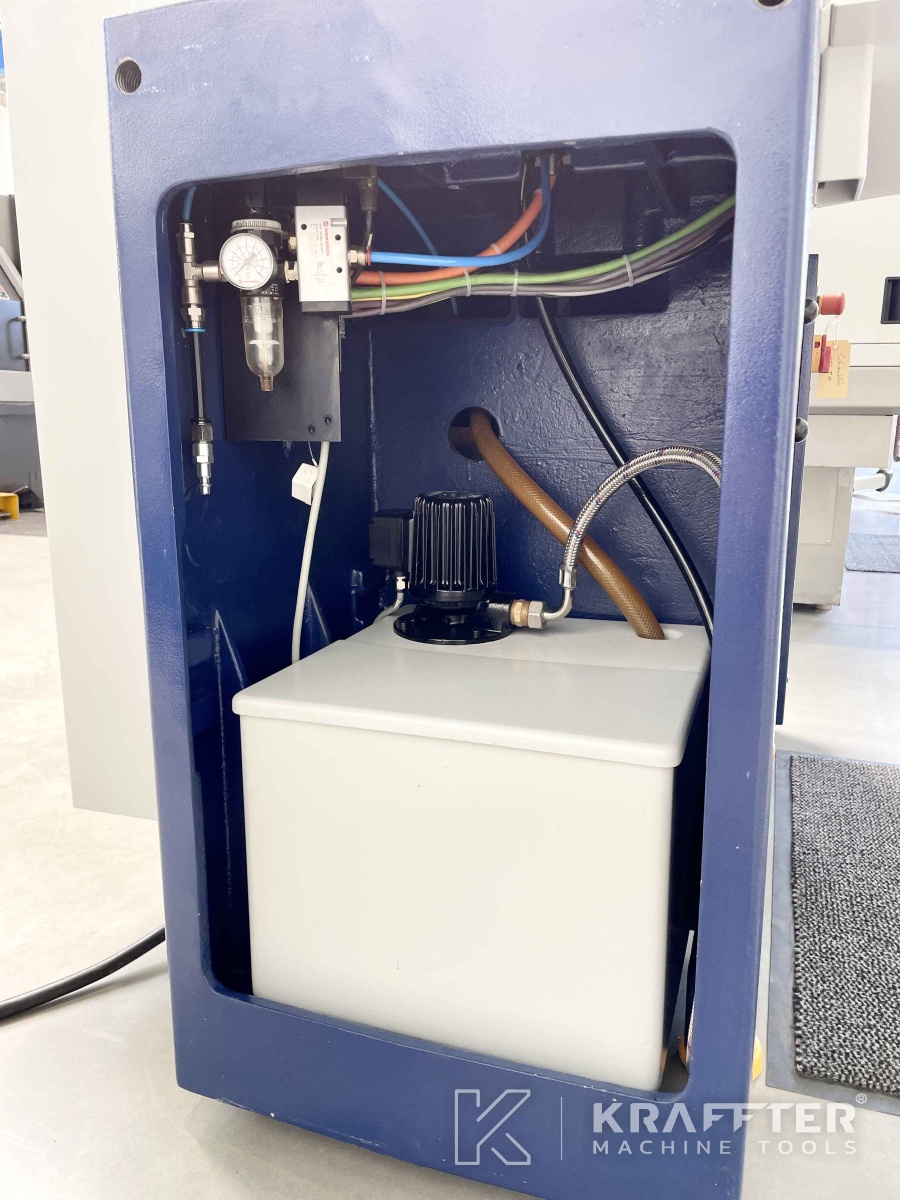

x1 coolant system - 0202-80600-000

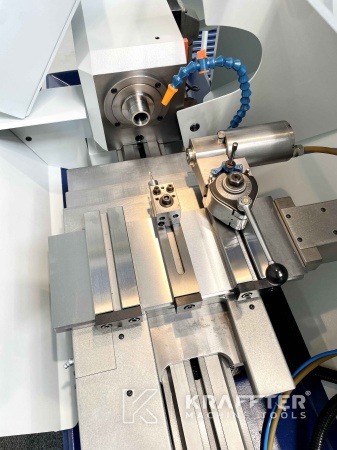

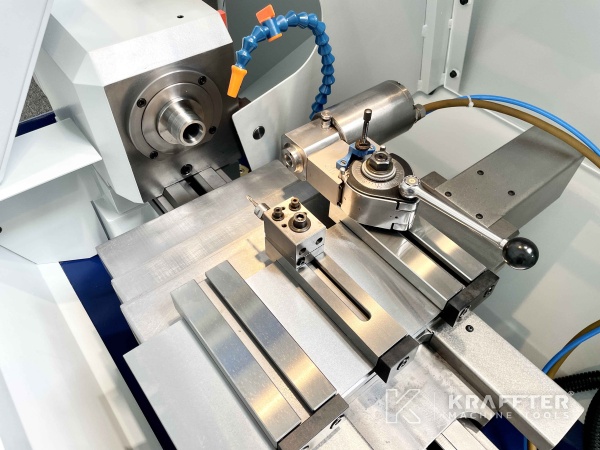

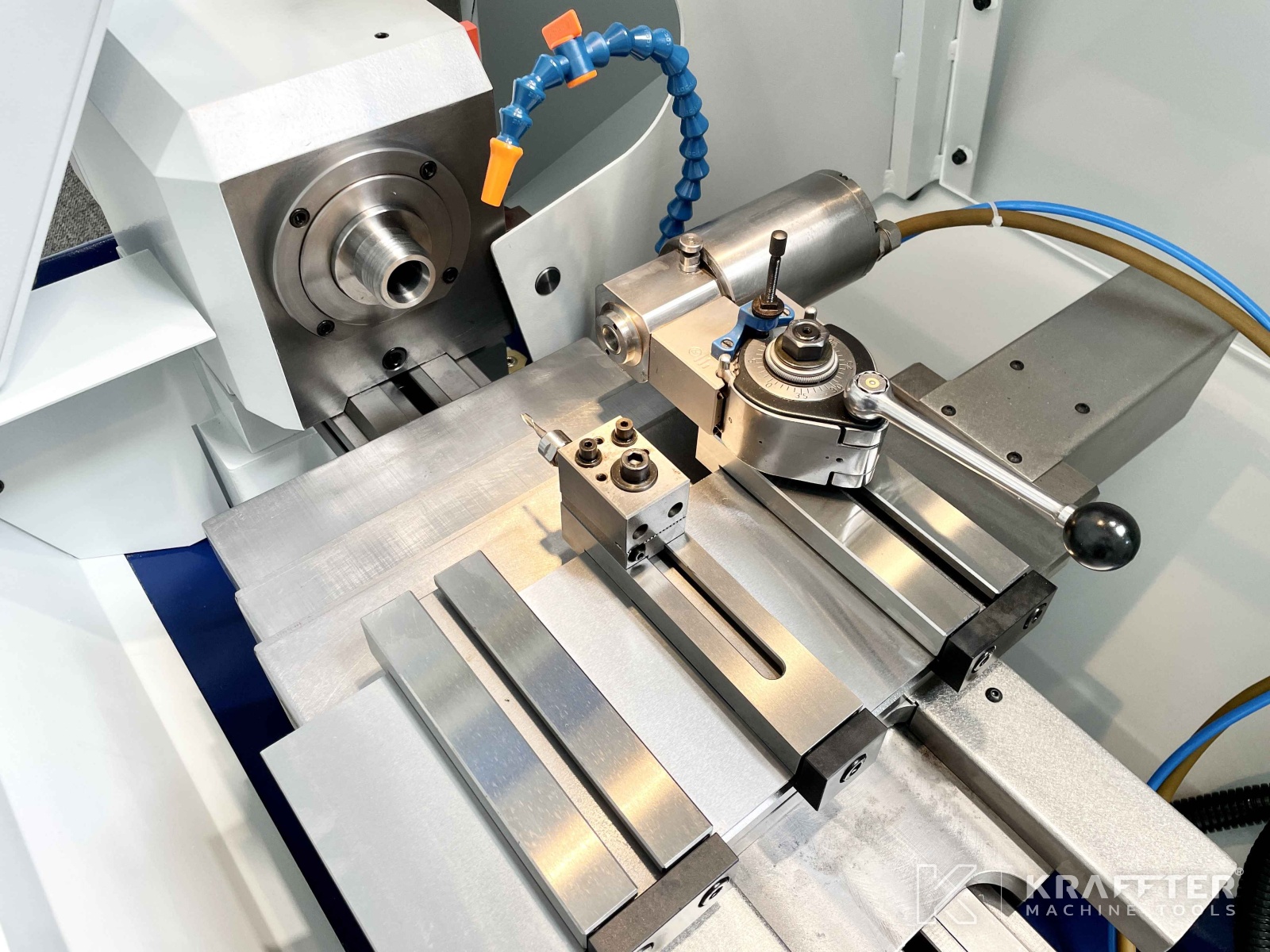

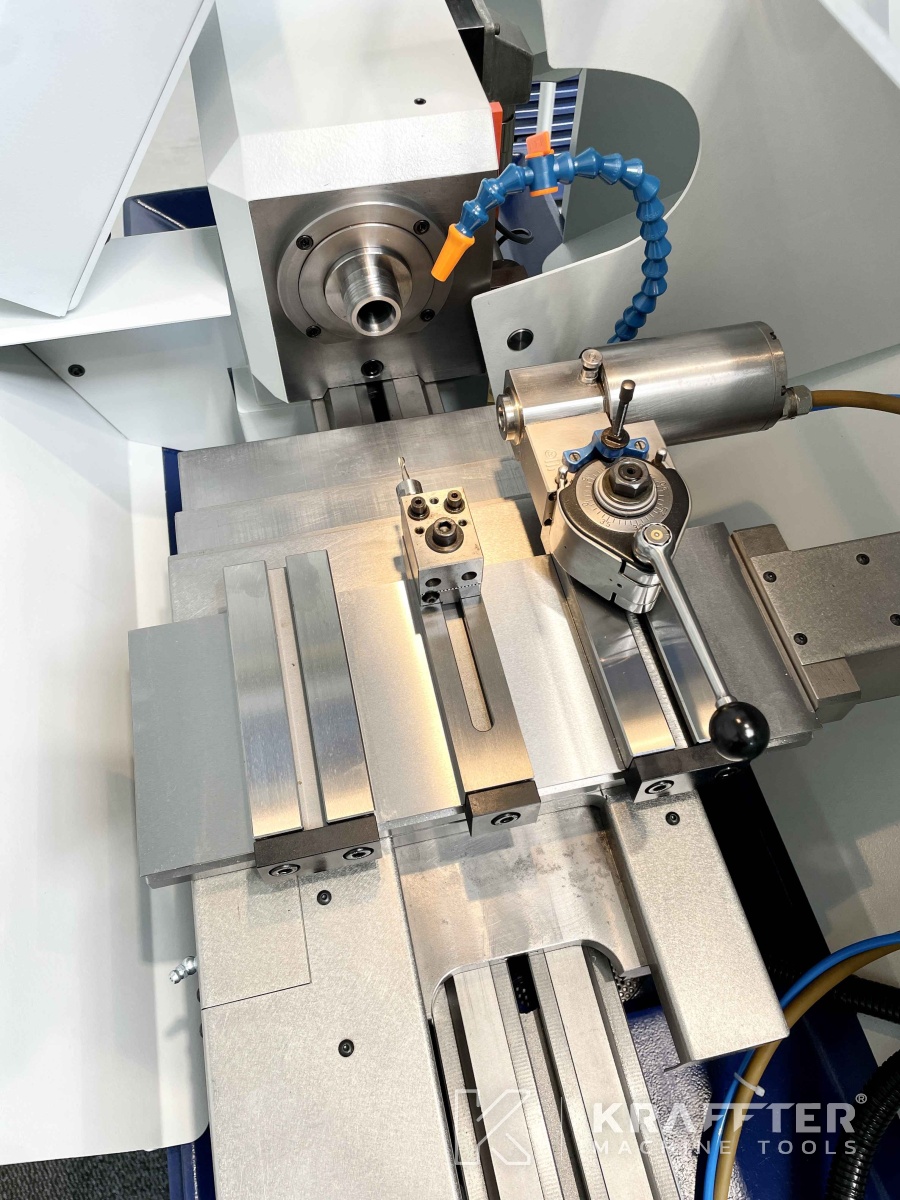

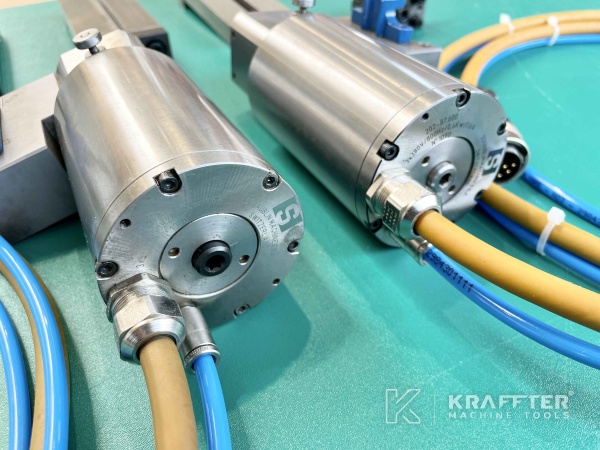

x3 grinding attachments with integrated motors - 0202-87600-000

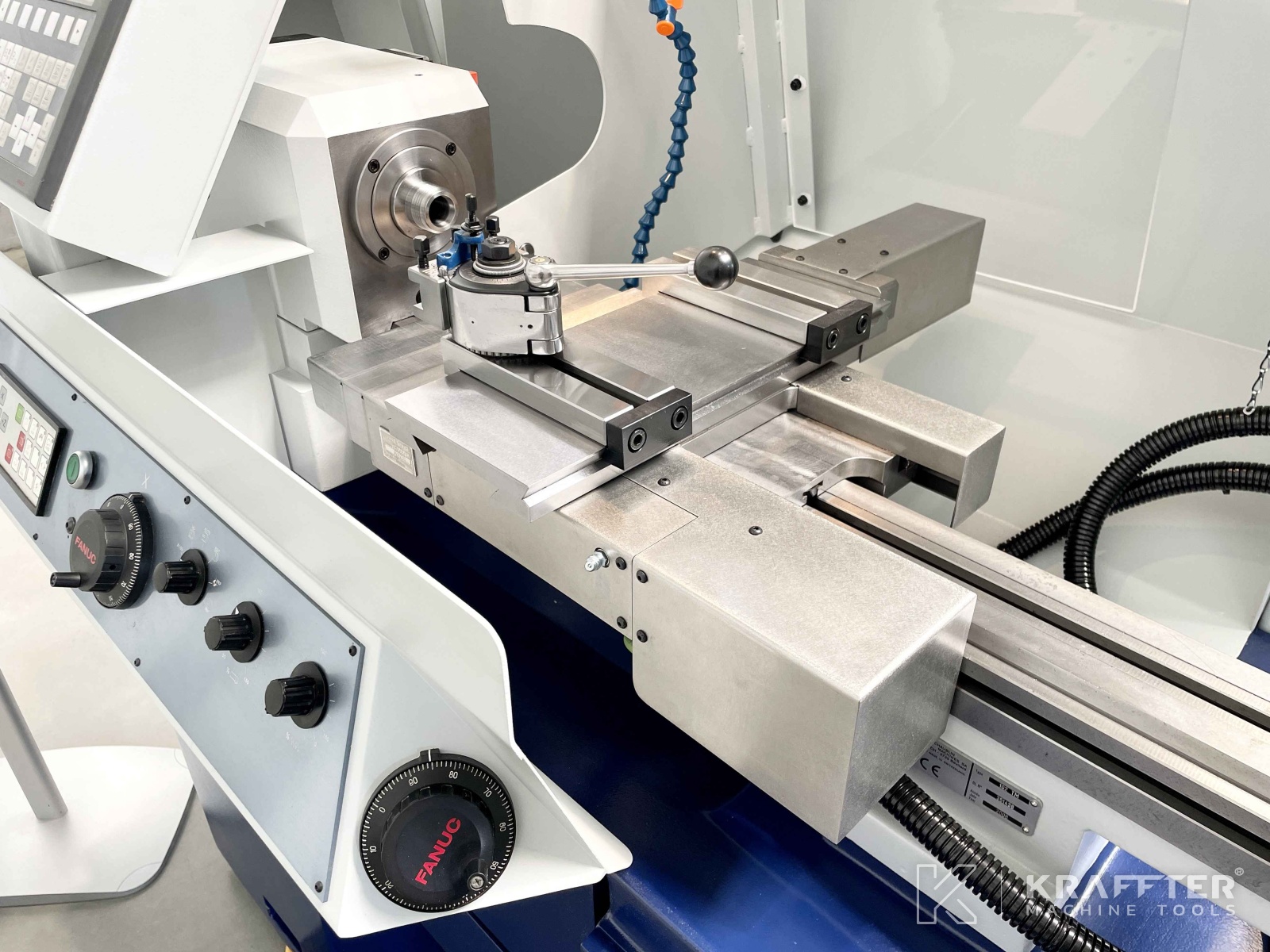

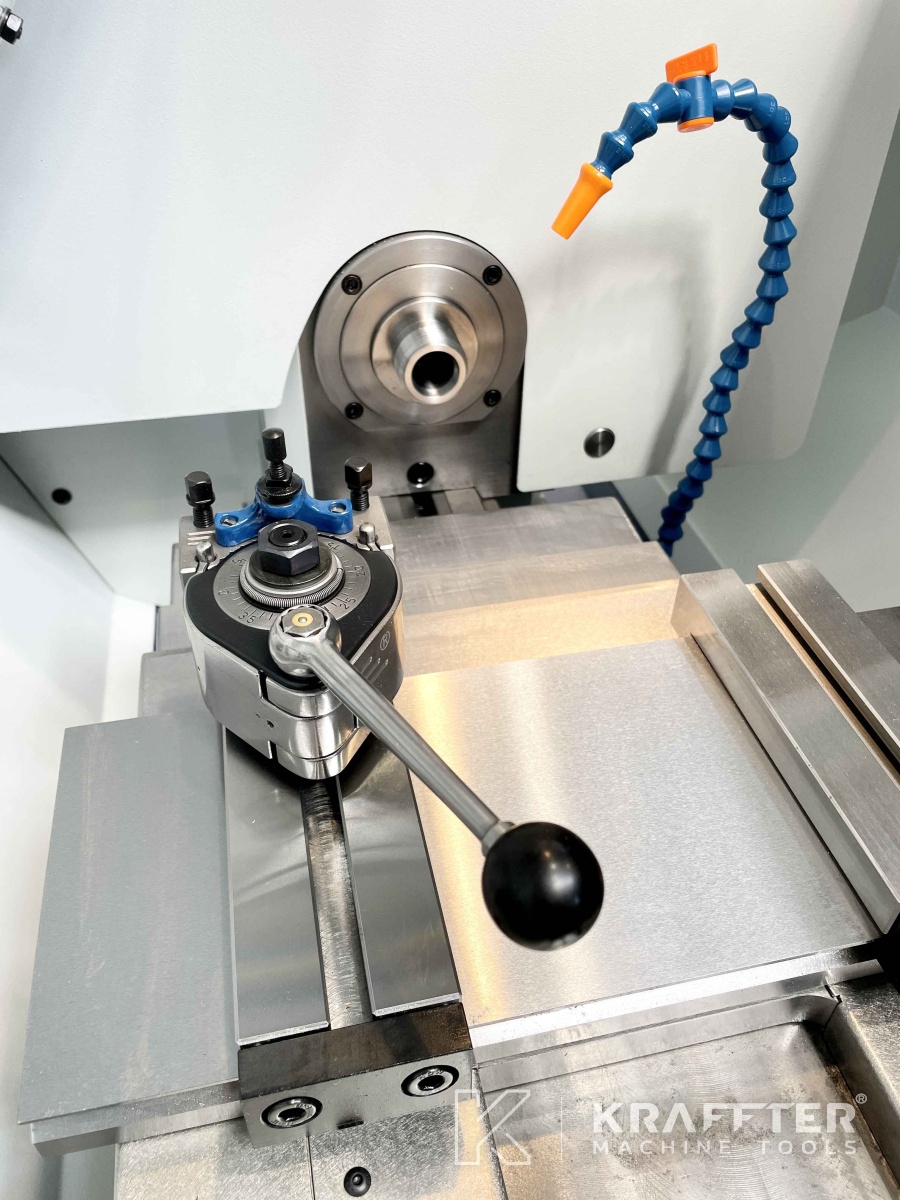

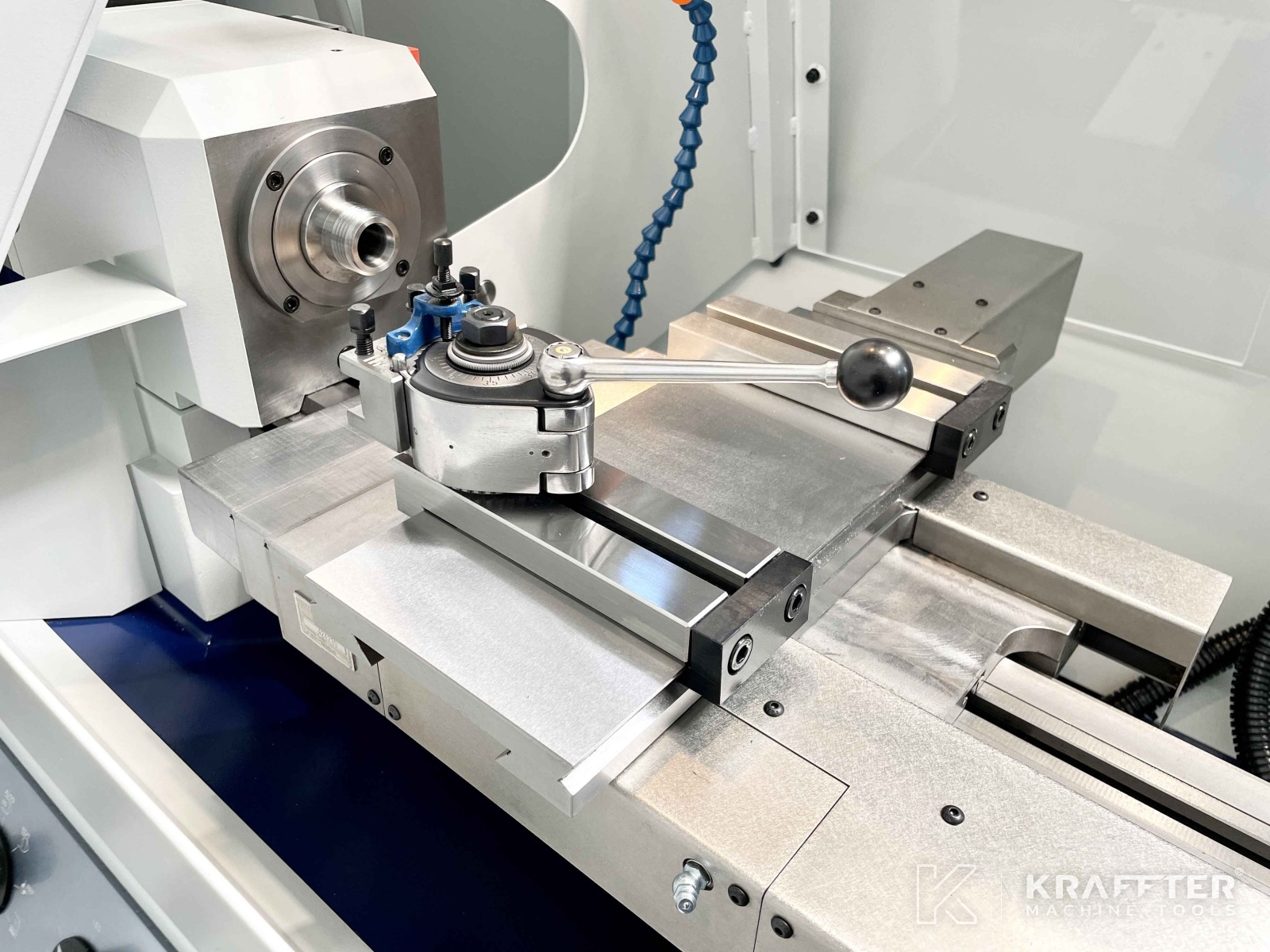

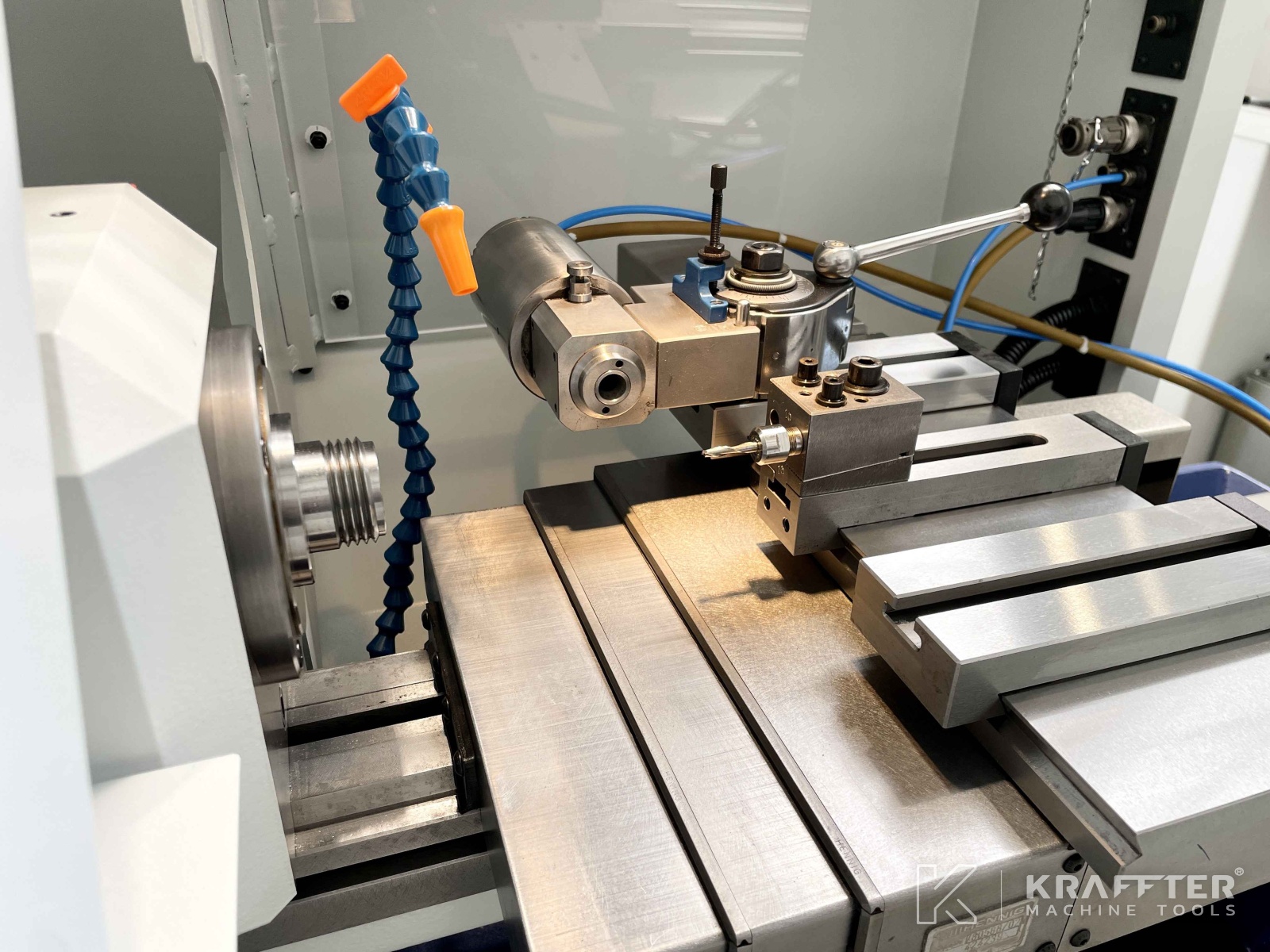

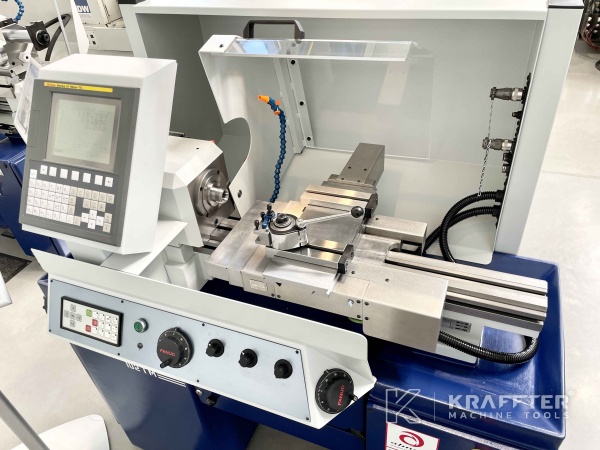

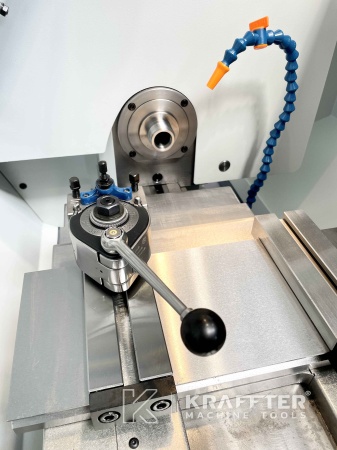

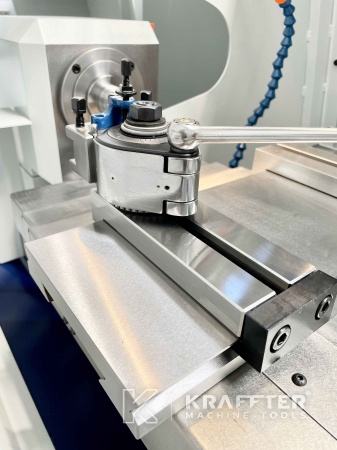

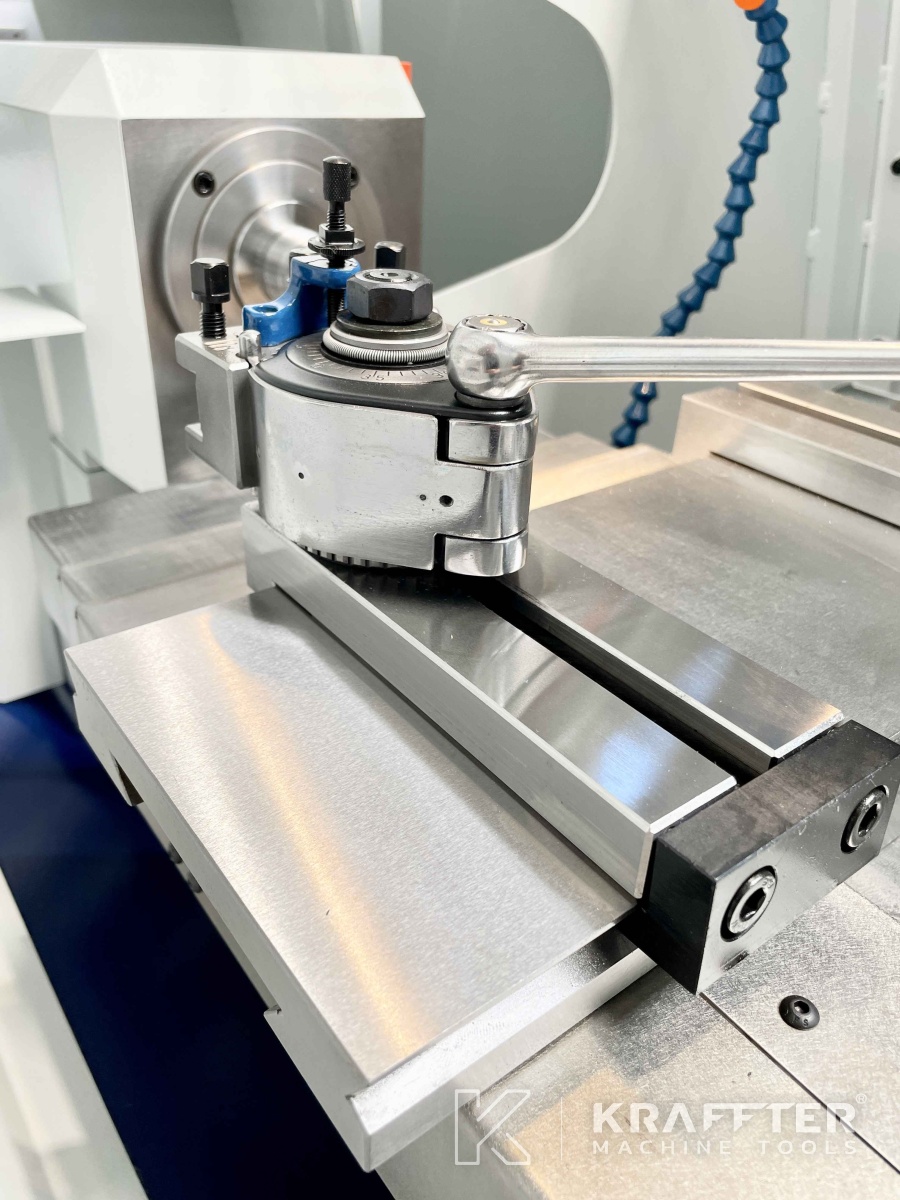

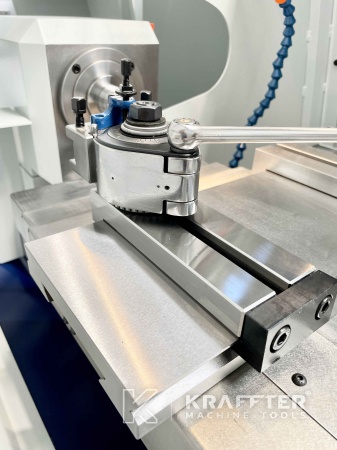

x1 quick-change toolholder turret MULTIFIX type A - 0102-46200-000
x1 tool holder for tool max. 16x16 [mm] - 0102-46220-000

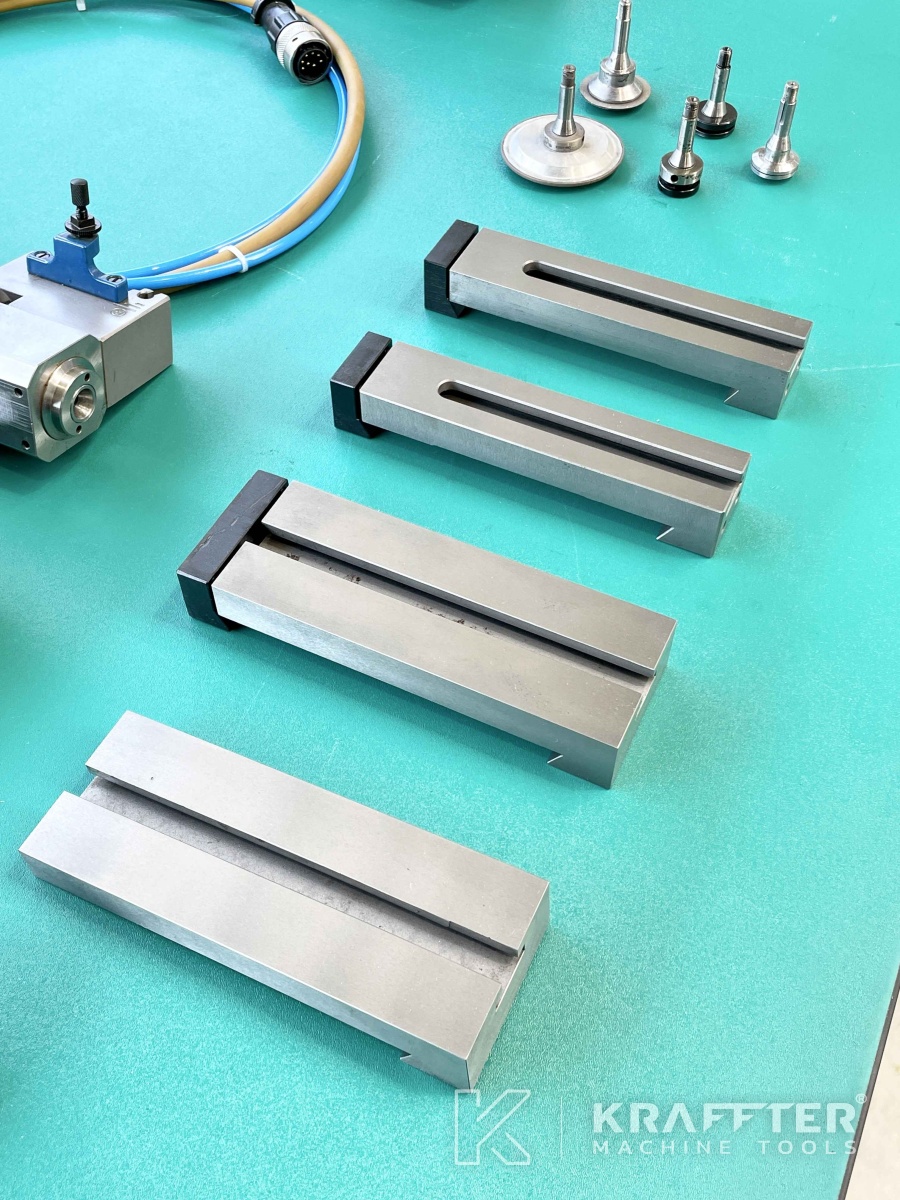

x4 saddles for radial or frontal tool holders 60 [mm], T-slot - 0104-46130-000
x2 saddles for toolholders, width 36 [mm], with dovetail - 0104-46210-000

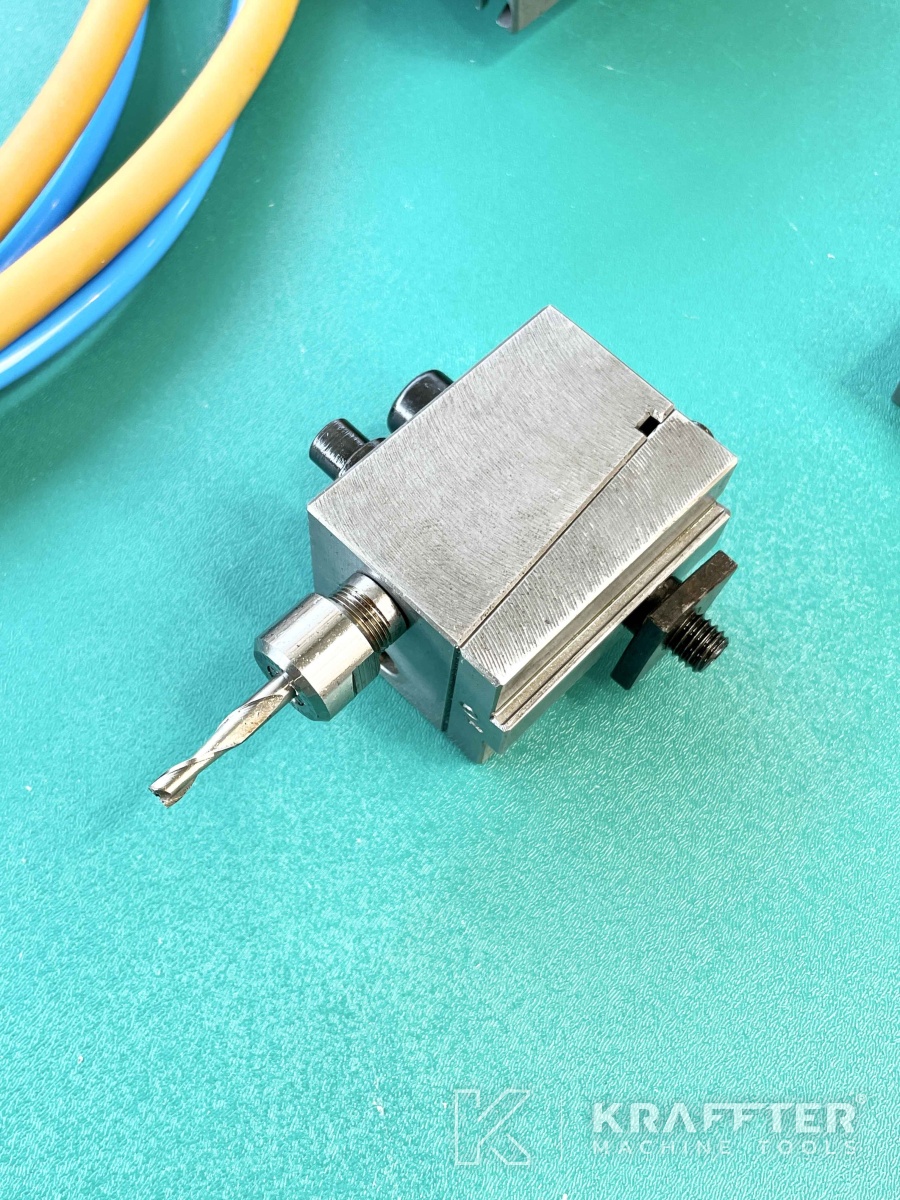

x1 Adjustable holder for 2 toolholders, with vertical adjustment / Between axis = 20mm - 0104-46080-000

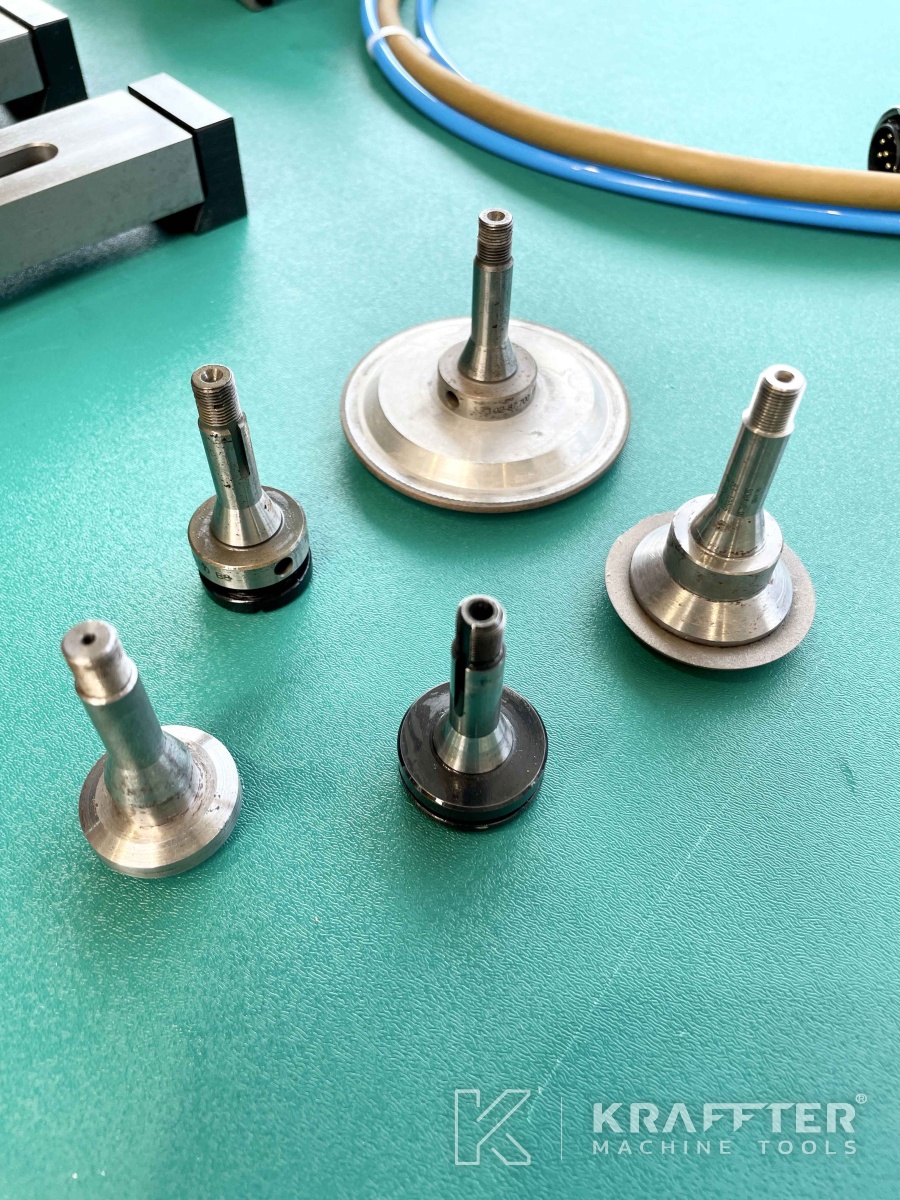

x5 wheel arbors B8 Ø10 [mm] - 0102-87700-000

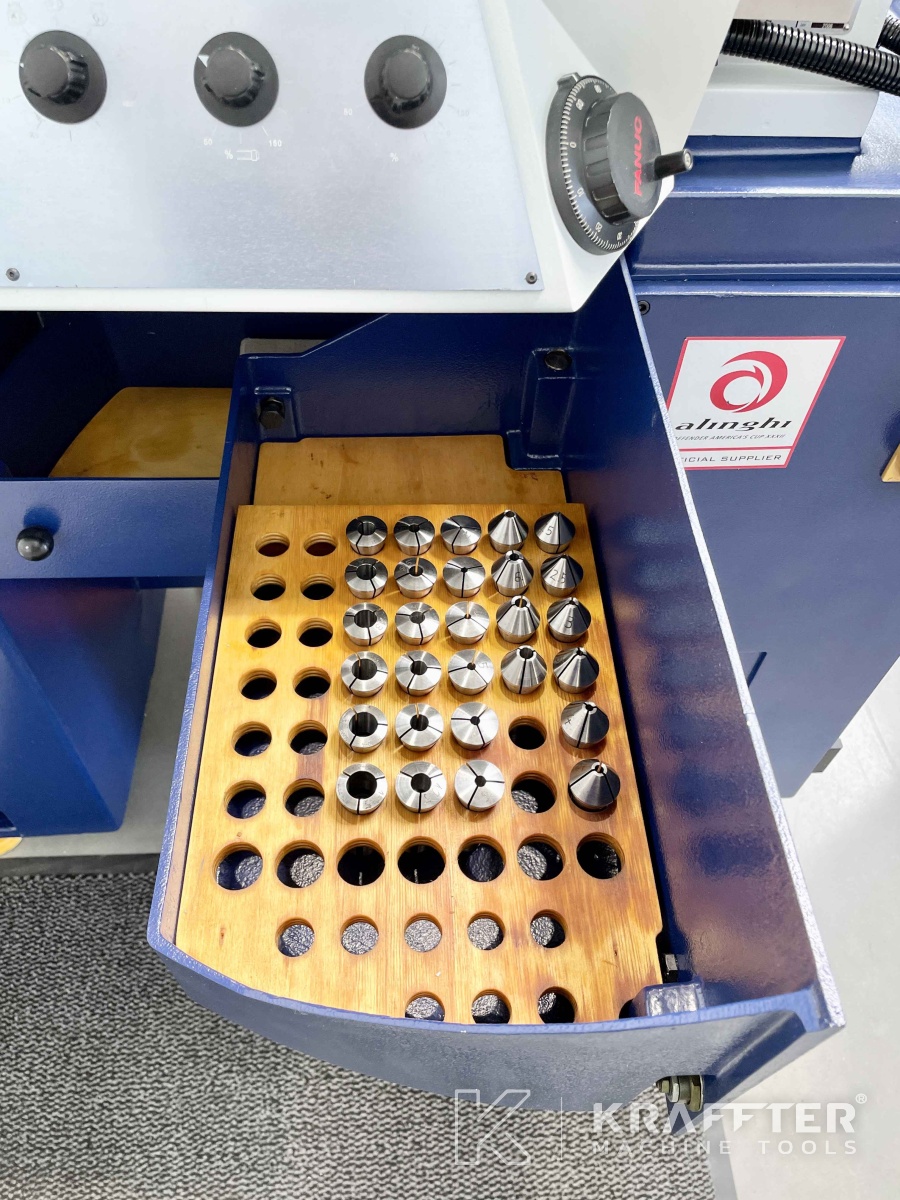

x18 W20 collets
x10 W20 extended nose collets
x1 centering microscope MARCEL AUBERT
x1 parameter backup

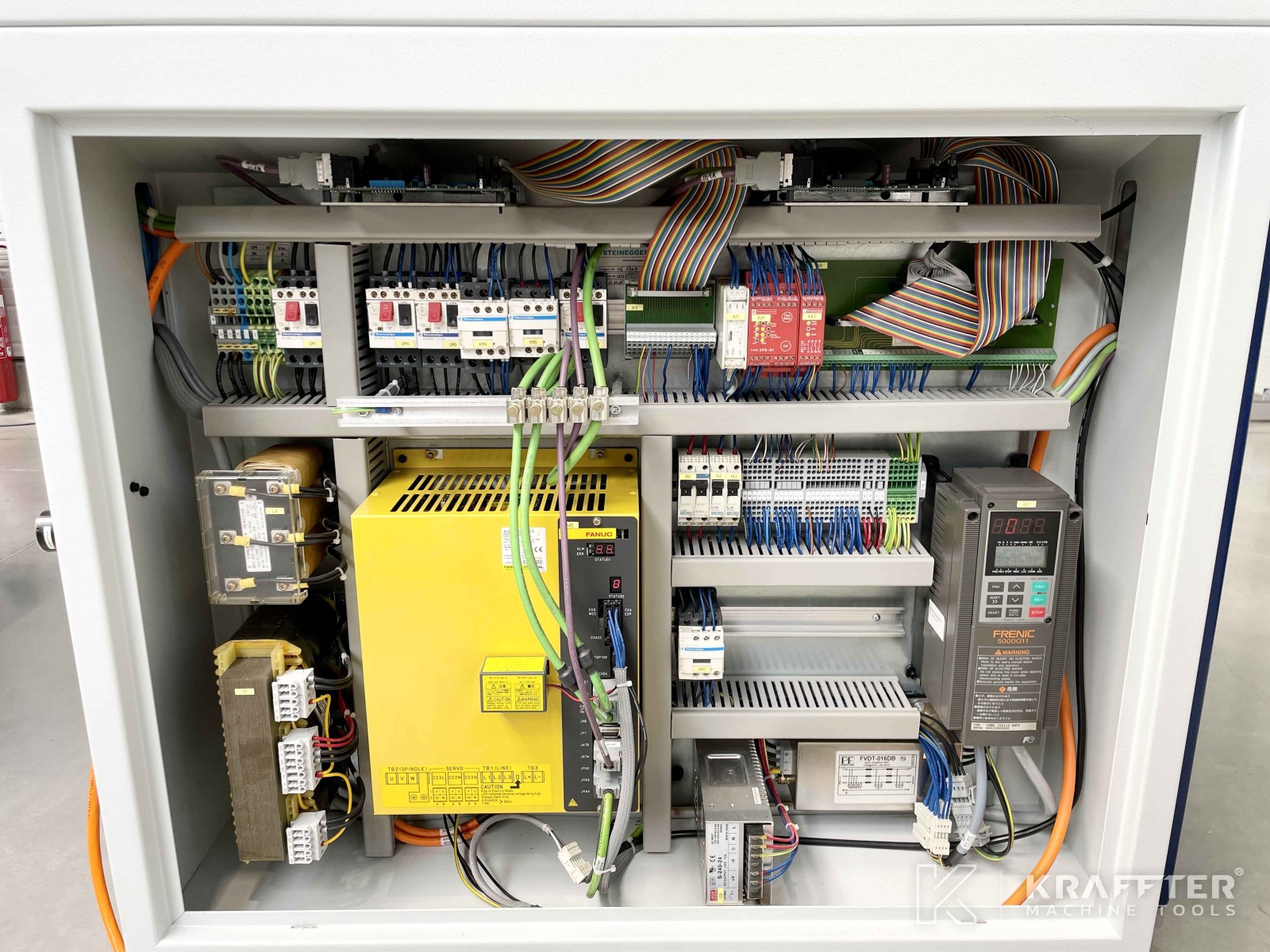

x1 electrical diagram manual
x1 accessories catalog
Various machine documentation (SCHAUBLIN, FANUC...)
