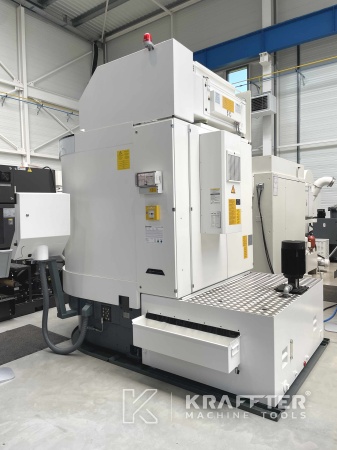

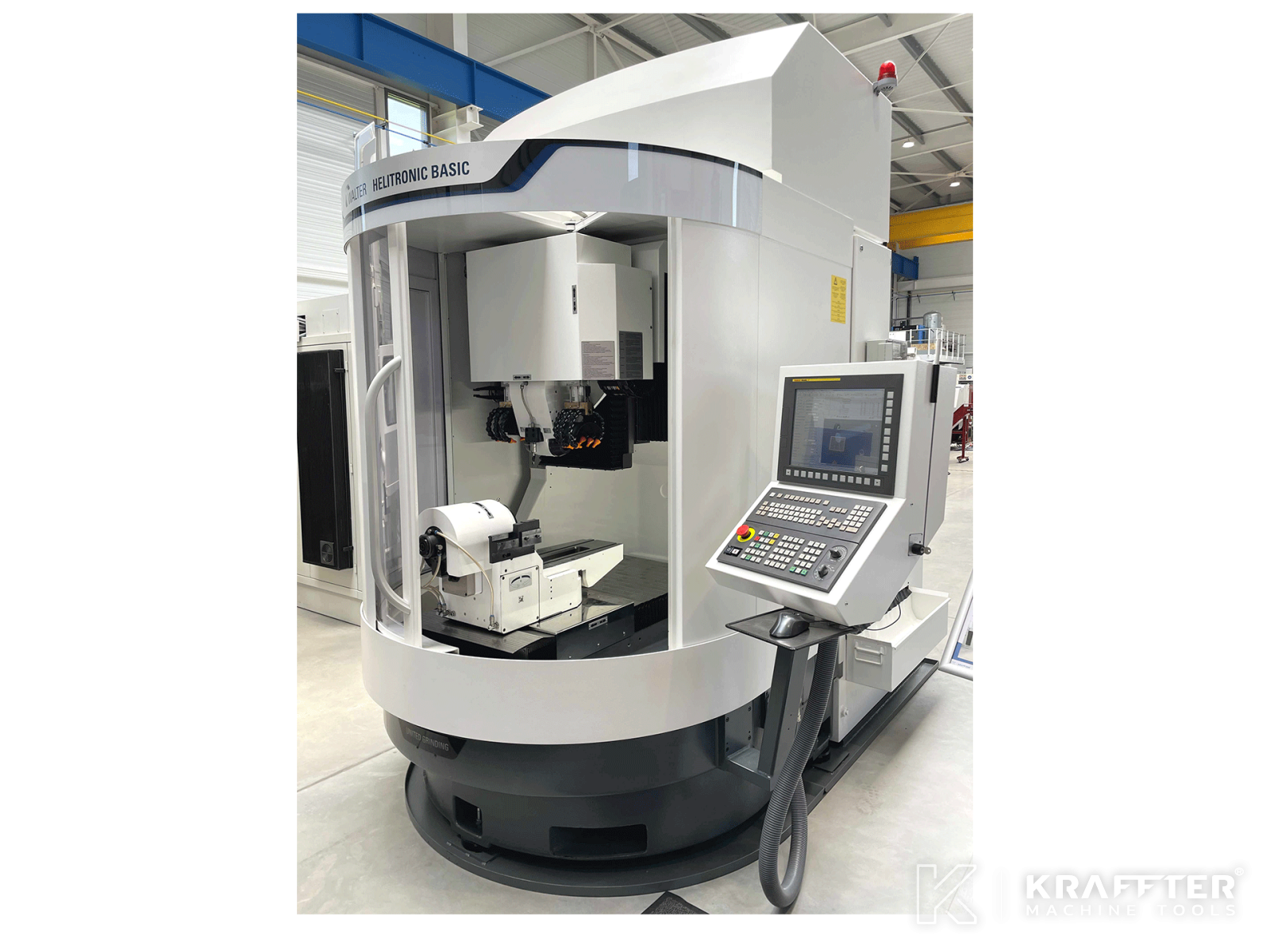

Maschinentyp: CNC-Schärfmaschine
Marke : WALTER
N° de stock: 90085
Modell : Helitronic Basic
Jahr : 2017
Standort : 73240 St-Genix-les-Villages, FRANCE
MASCHINE VERKAUFT
Interessiert an einem ähnlichen Modell?
Hinterlassen Sie uns Ihre Kontaktdaten:
Technische Daten

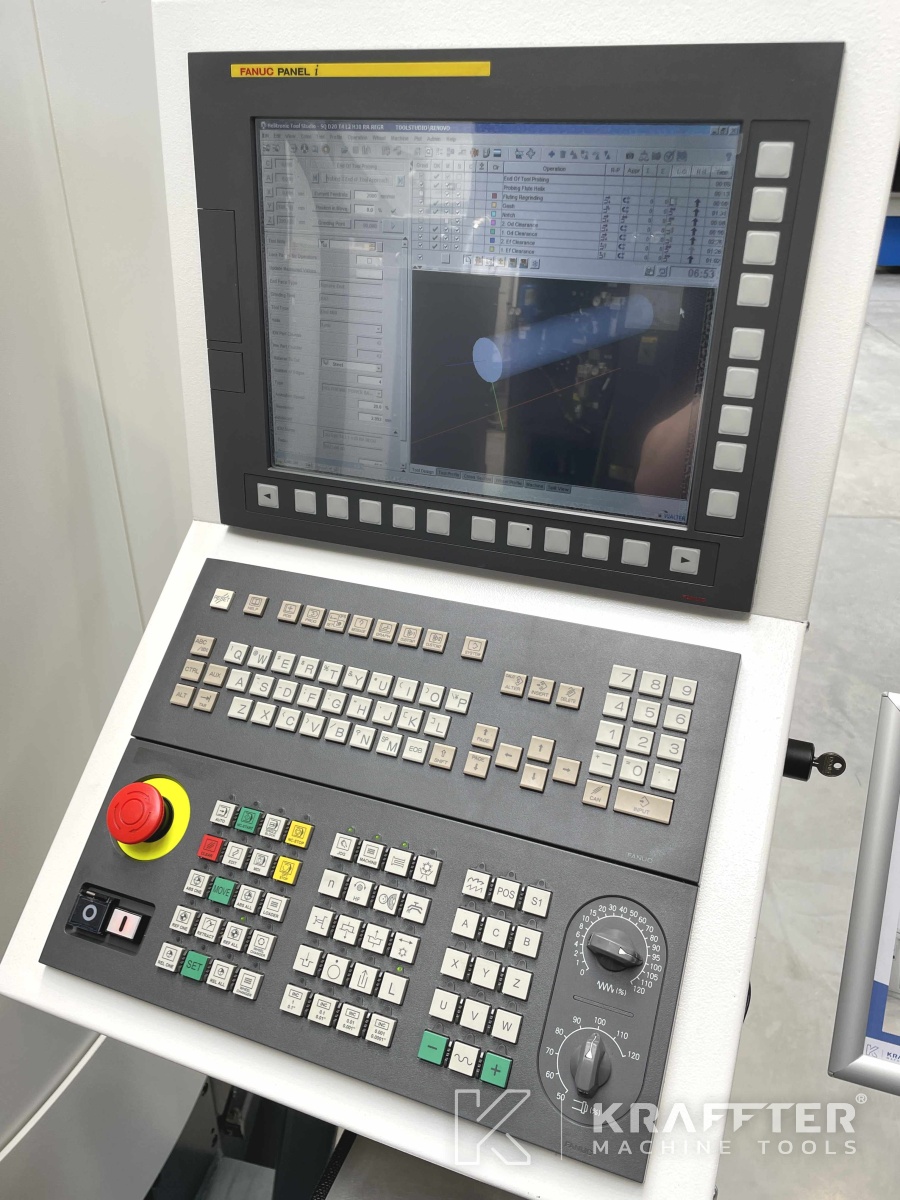

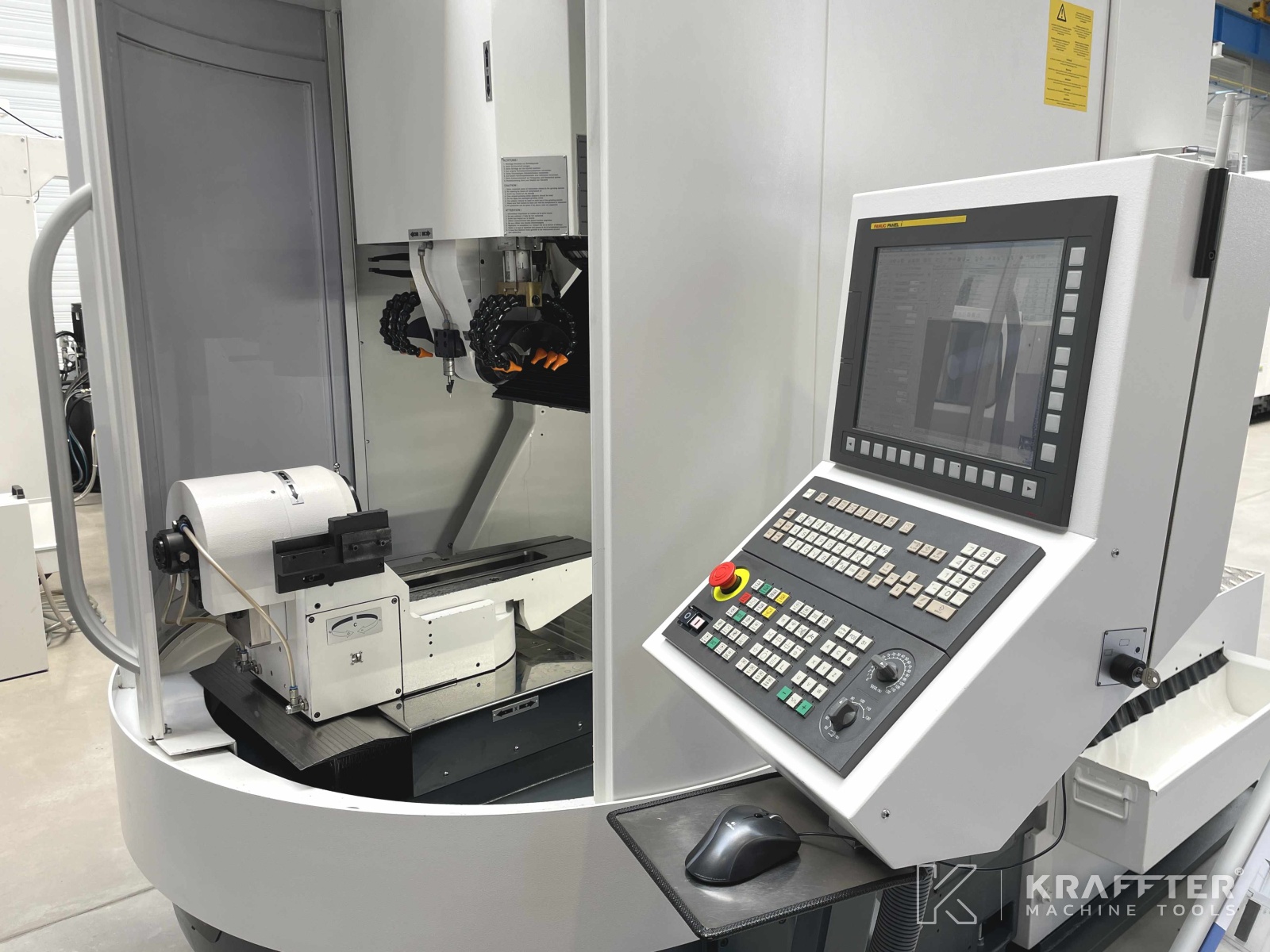

CN-Typ
FANUC
Installierte Softwareversion
Helitronic Tool Studio 2.1 R5
Farbiger Touchscreen
15 ["]
Anzahl Achsen
5
Verfahrweg X-Achse
470 [mm]
Verfahrweg Y-Achse
330 [mm]
Verfahrweg Z-Achse
640 [mm]
Eilganggeschwindigkeit X, Y und Z
15000 [mm/min]
Verfahrweg A-Achse
360 [°]
Verfahrweg C-Achse
+/- 200 [°]
Max. Werkstücklänge: kompletter Schärfvorgang
255 [mm]
Max. Werkstücklänge: Rundschleifen
350 [mm]
Max. Werkstücklänge: Stirnschleifen
280 [mm]
Max. Schärfdurchmesser
320 [mm]
Max. Schärfdurchmesser mit Tisch
290 [mm]

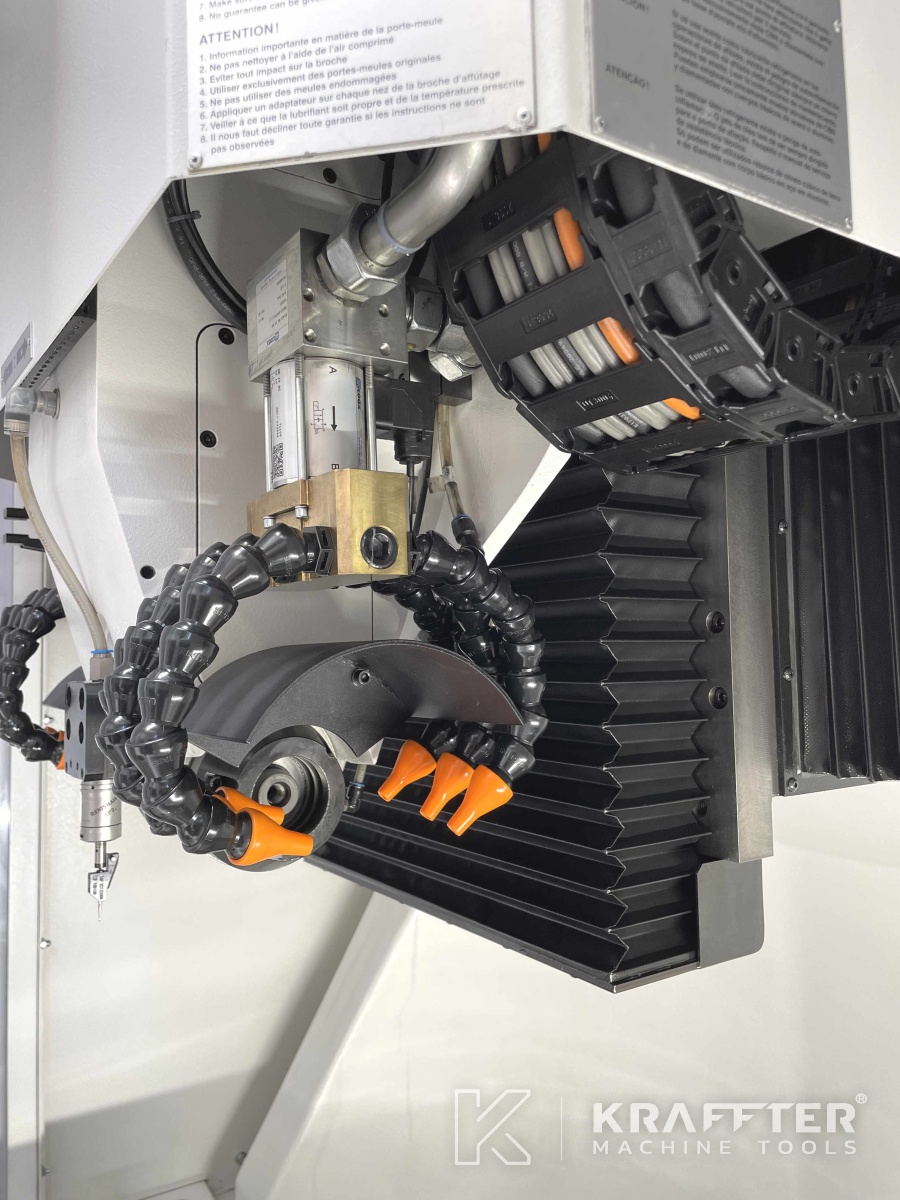

Aufnahme Schleifscheibenspindel
NCT
Durchmesser der Schleifscheibenspindel
70 [mm]
Drehzahl Schleifscheibenspindel
10500 [U/min]
Leistung Schleifscheibenspindel
7 [kW]
Max. Schleifscheibendurchmesser
150 [mm]

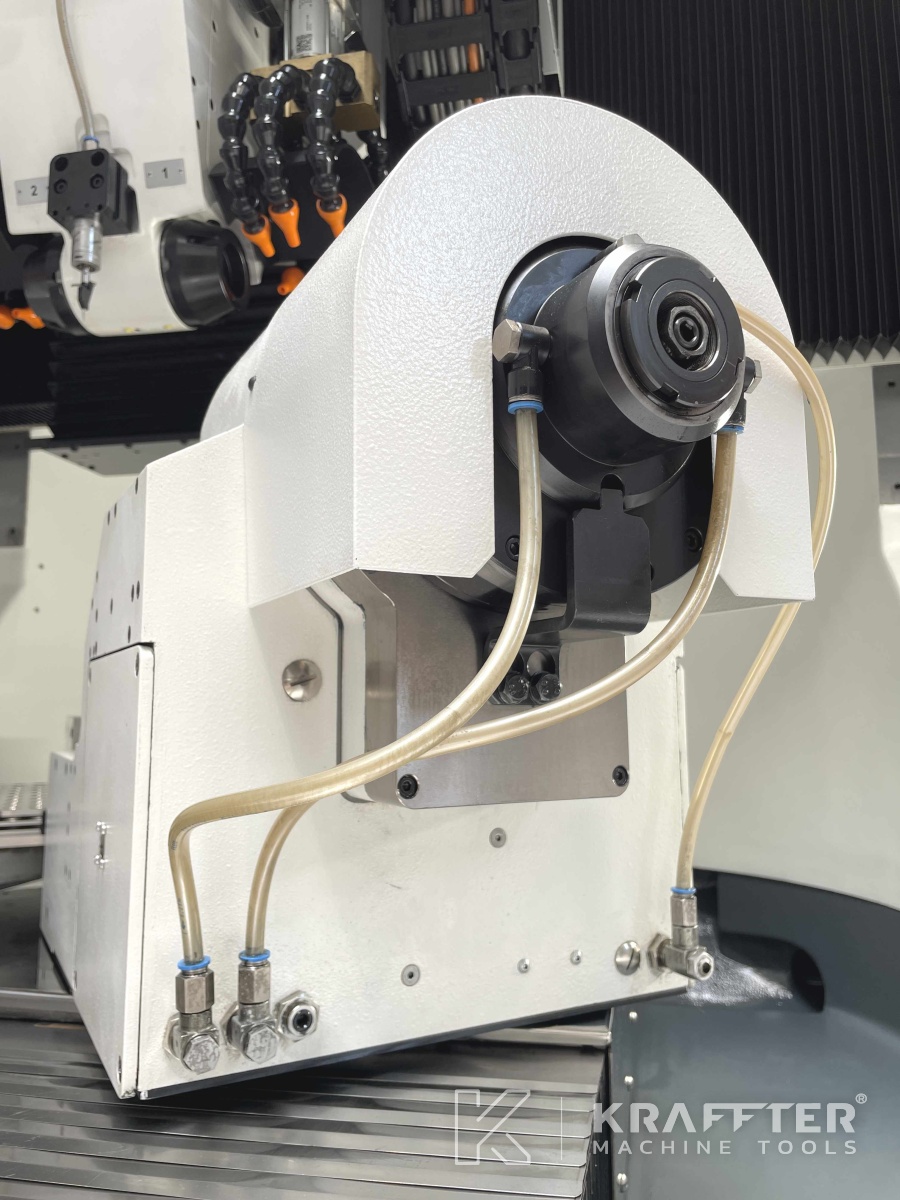

Werkstück-Spindelnase
ISO 50
Max. Drehzahl Werkstückspindel
750 [U/min]
Max. zulässiges Gewicht Werkstückspindel
20 [kg]

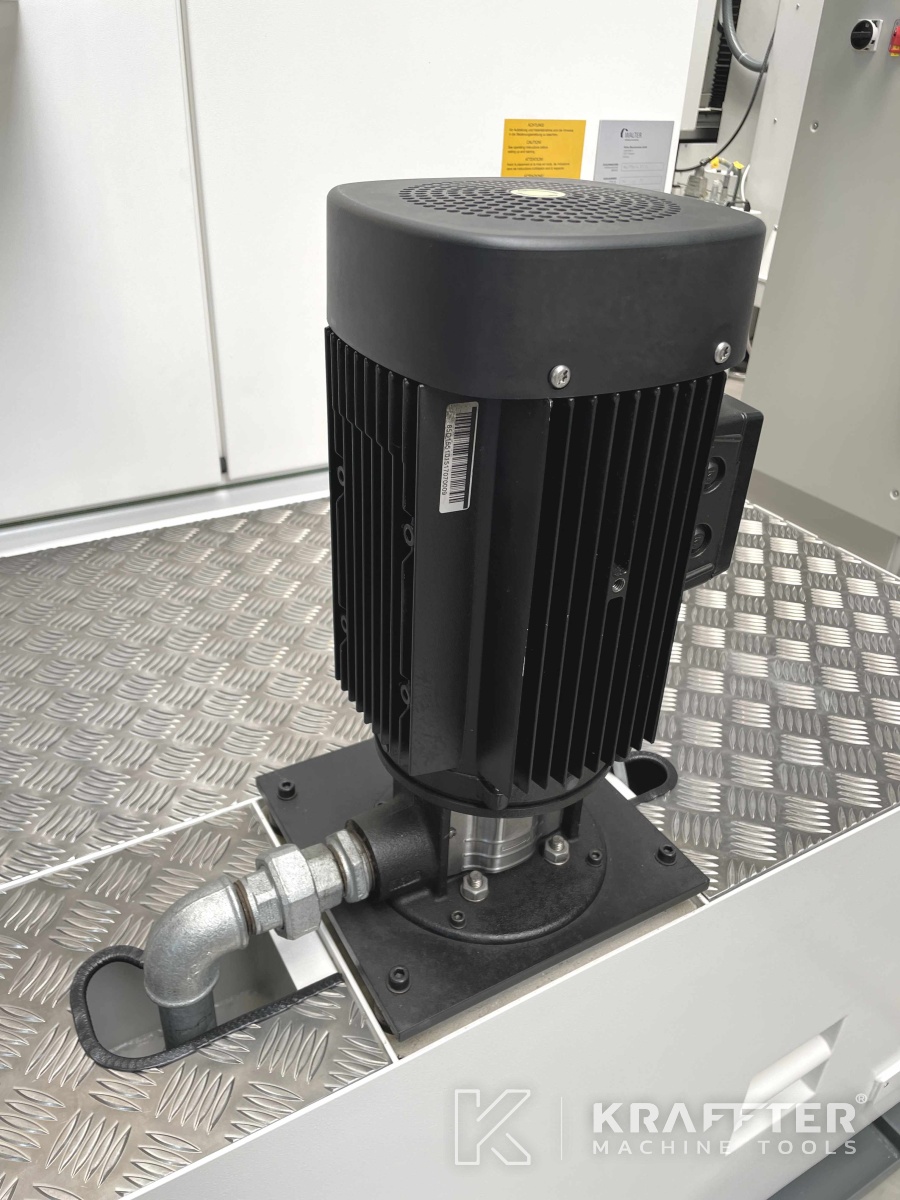

Druck Kühlmittelpumpe
7 [bar]
Durchfluss Kühlmittelpumpe
80 [l/min]
Fassungsvermögen der Kühlmittelwanne
350 [l]
Versorgungsspannung
400 [V]
Installierte Leistung
20 [kVA]
Gewicht
4500 [kg]
Zusätzliche Informationen
EQUIPMENT / OPTIONS INCLUDED:

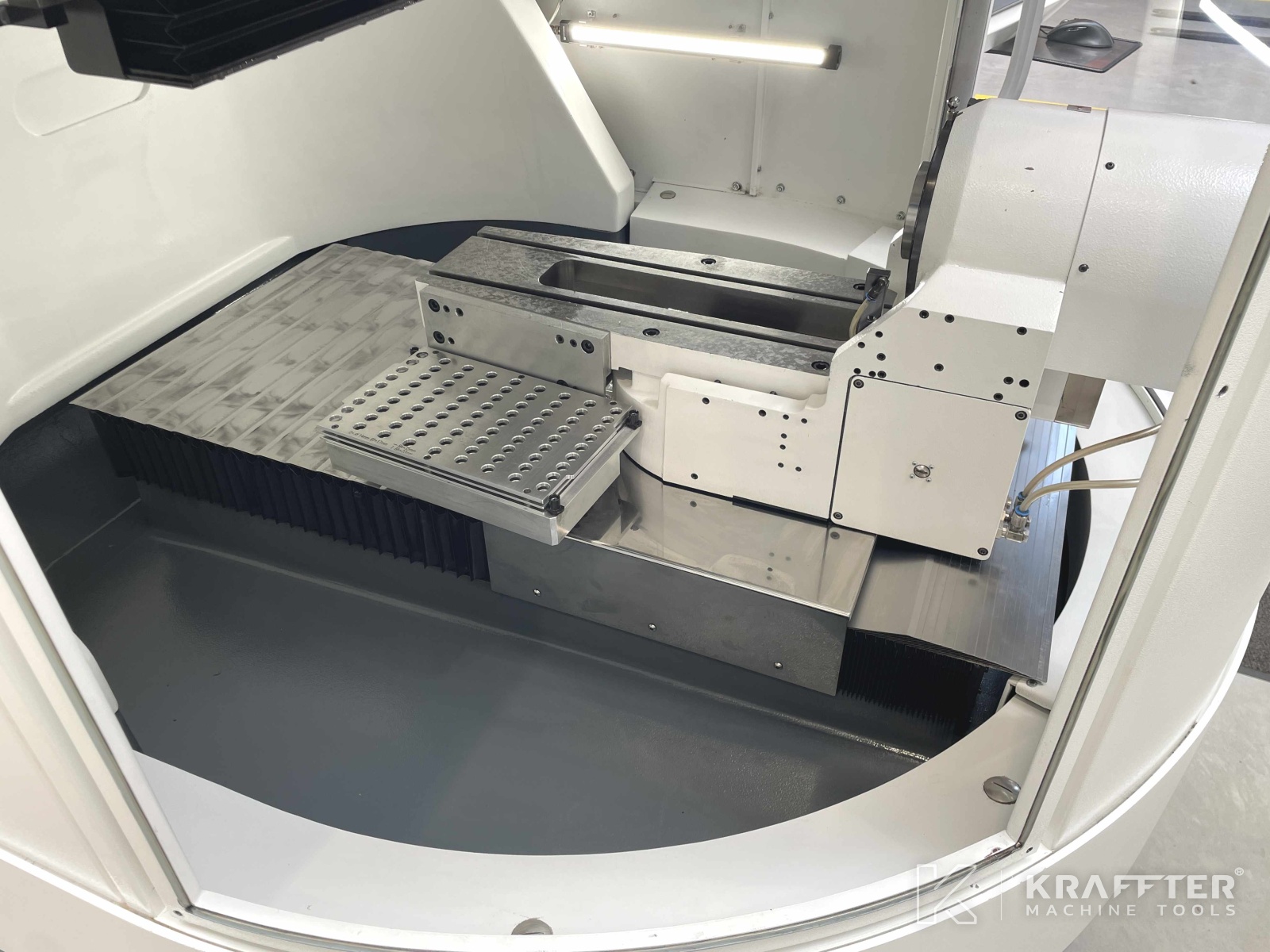

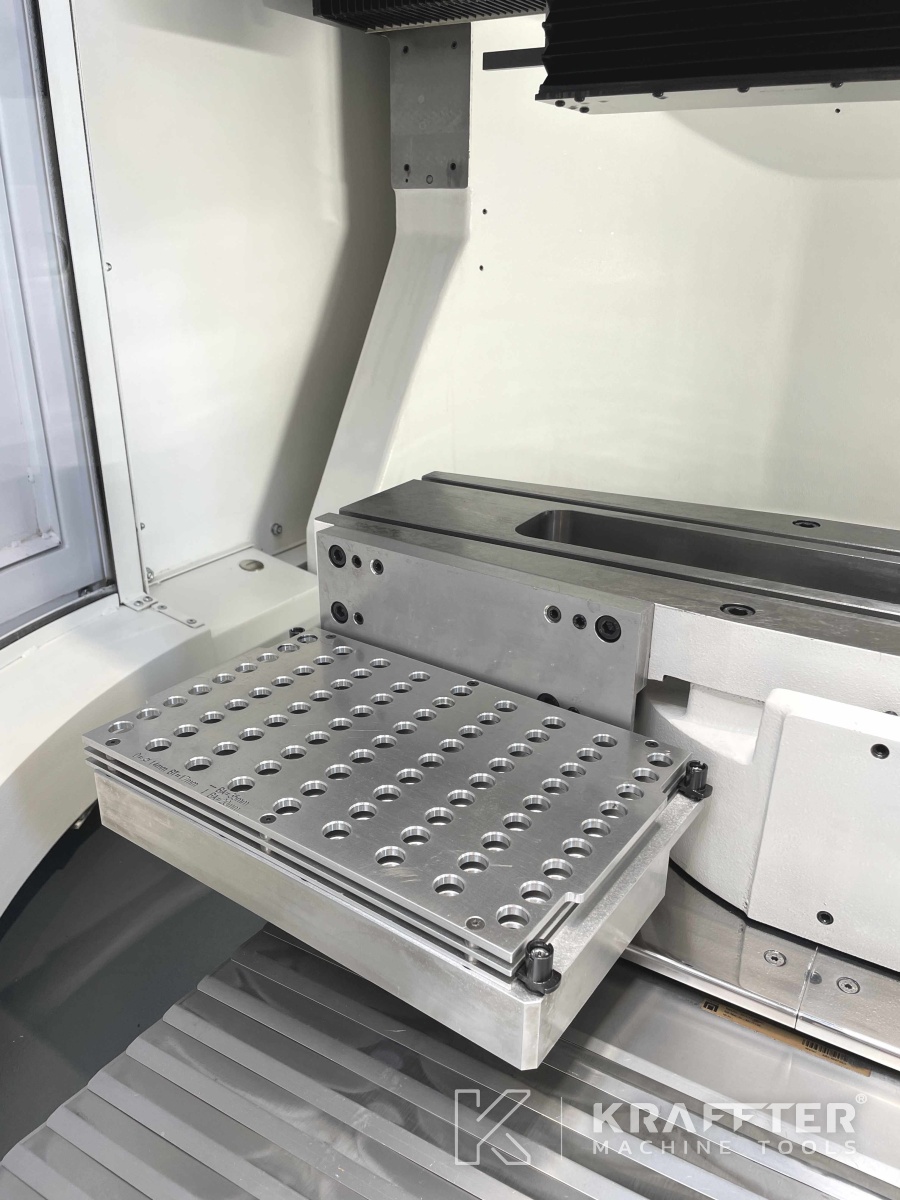

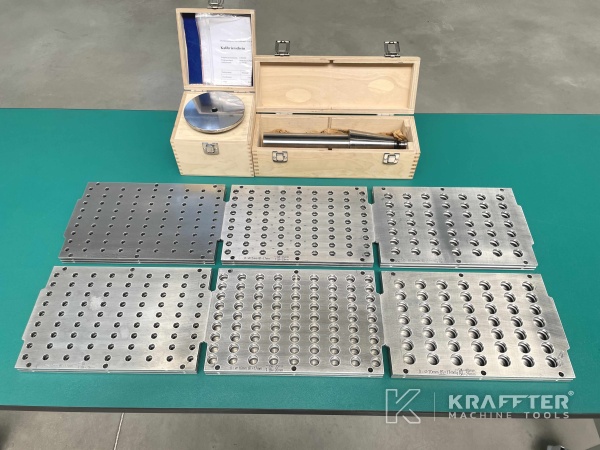

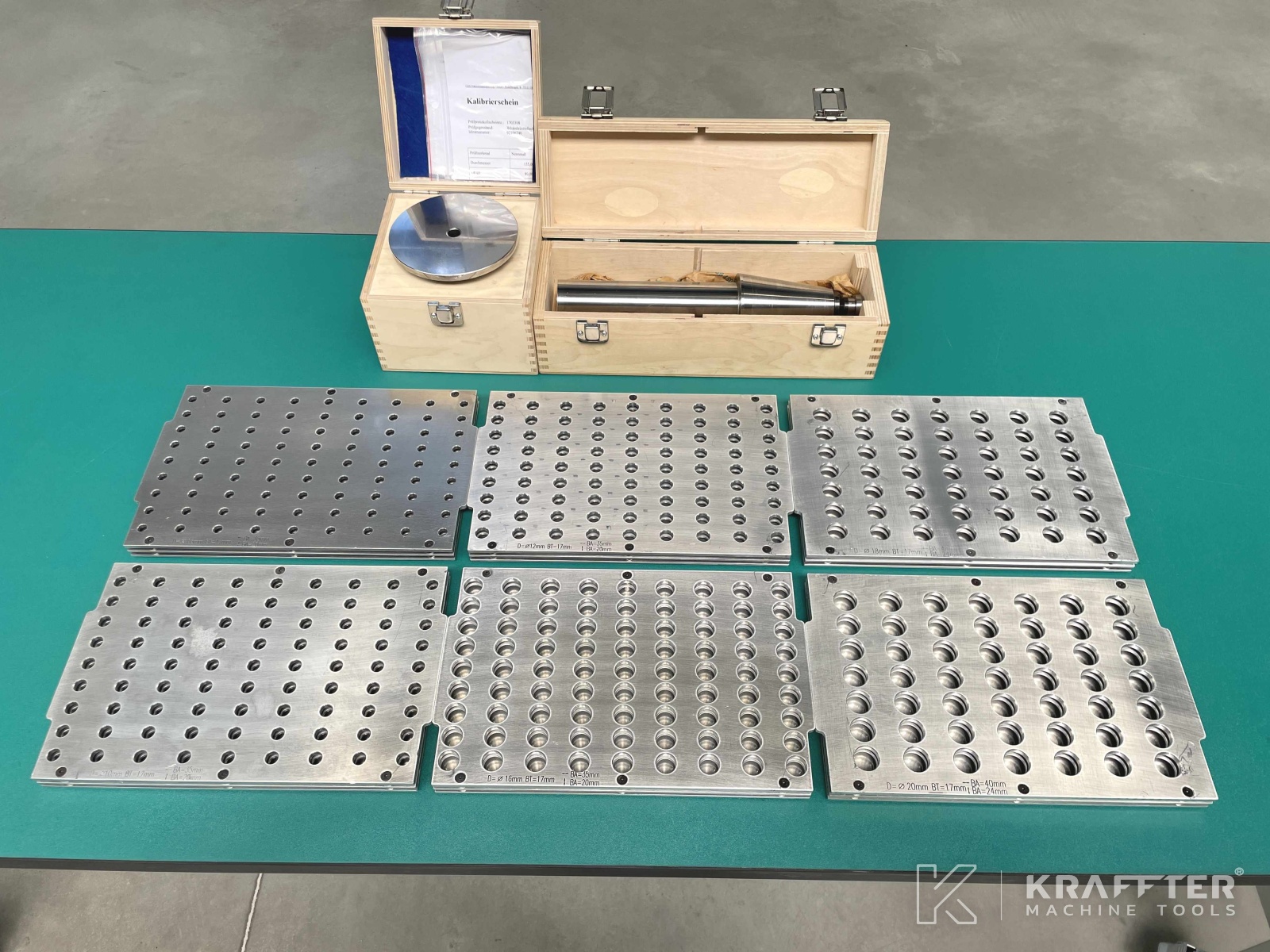

x1 ECO LOADER PLUS tool loading automation : possibility to load up to 165 tools
x1 ECO LOADER PLUS palett for tools Ø8 [mm] - 81 positions
x1 ECO LOADER PLUS palett for tools Ø10 [mm] - 81 positions
x1 ECO LOADER PLUS palett for tools Ø12 [mm] - 81 positions
x1 ECO LOADER PLUS palett for tools 14 [mm] - 81 positions
x1 ECO LOADER PLUS palett for tools 16 [mm] - 81 positions
x1 ECO LOADER PLUS palett for tools Ø18 [mm] - 49 positions
x1 ECO LOADER PLUS palett for tools Ø20 [mm] - 49 positions

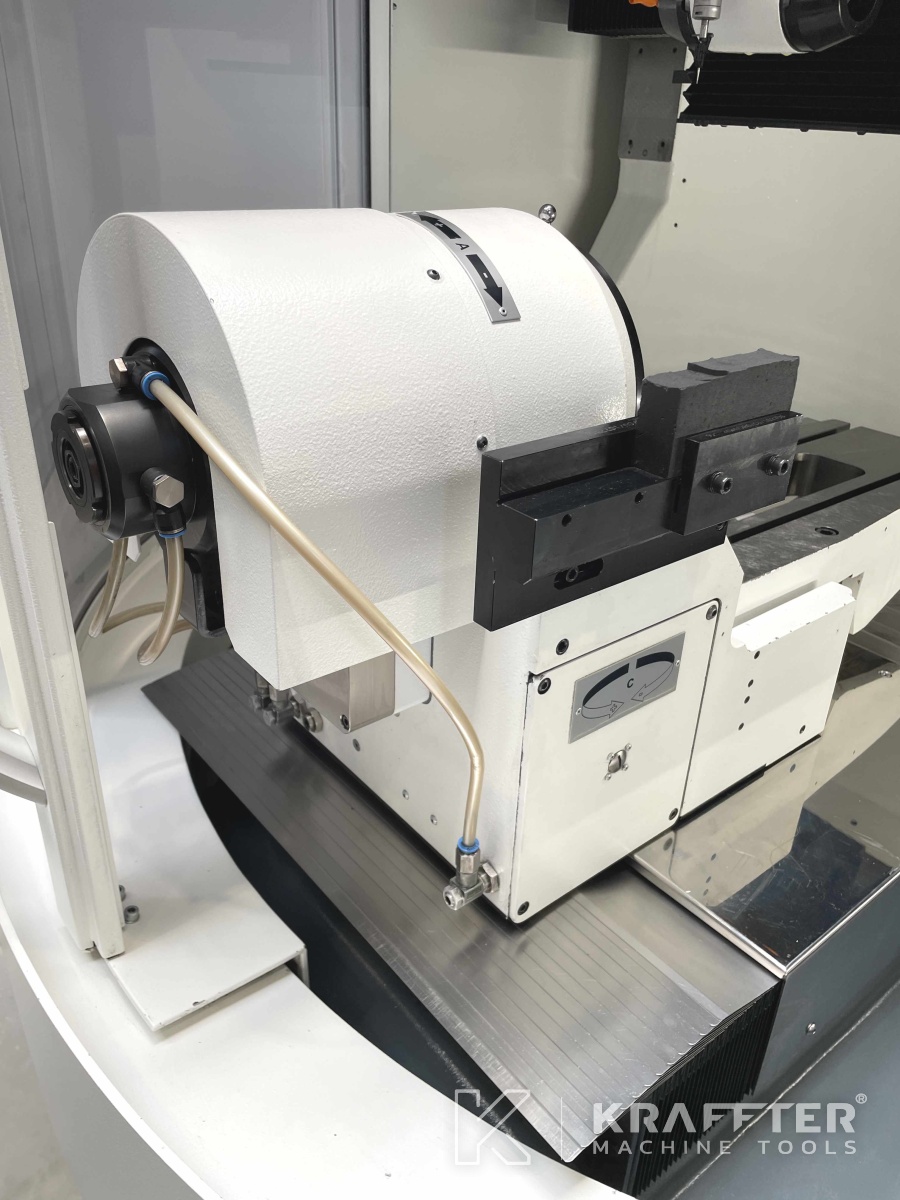

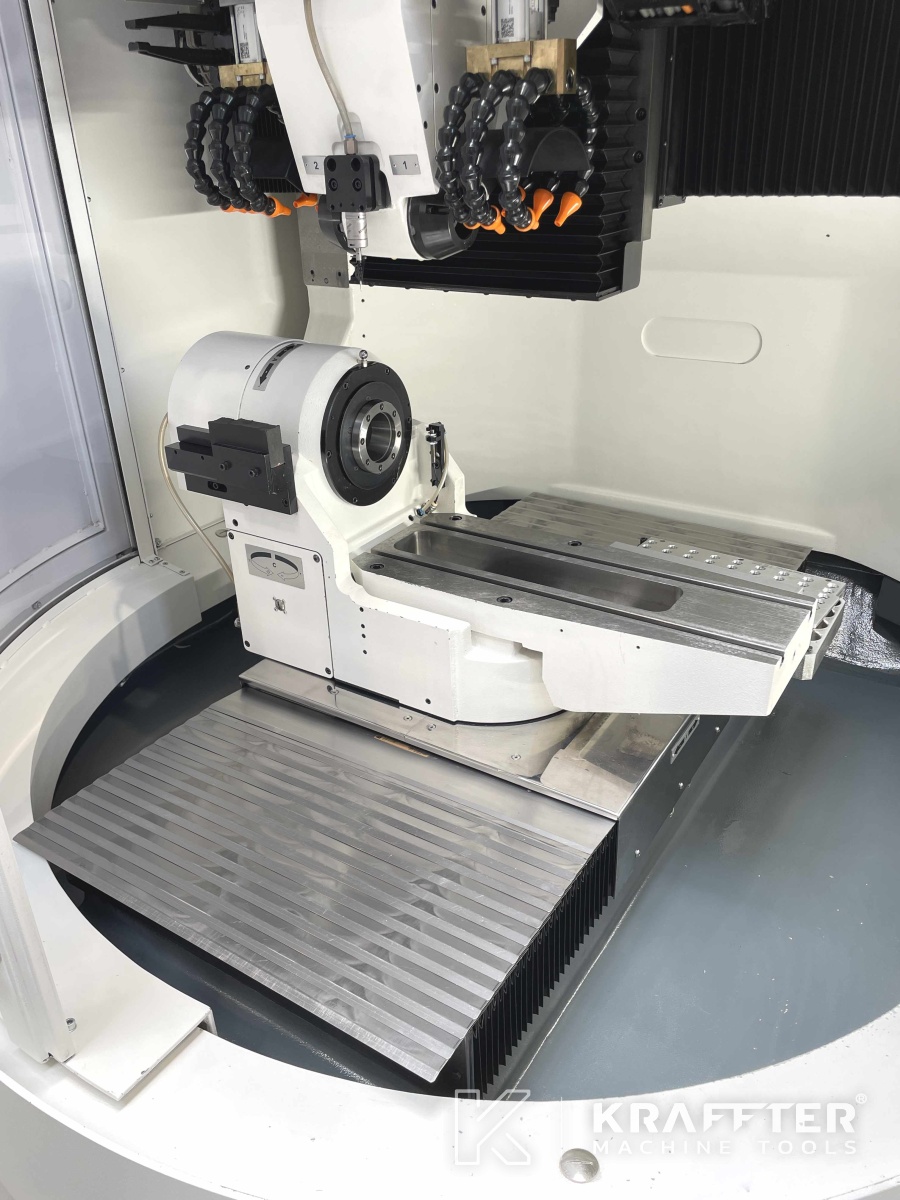

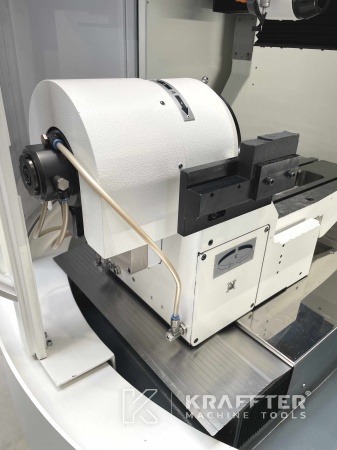

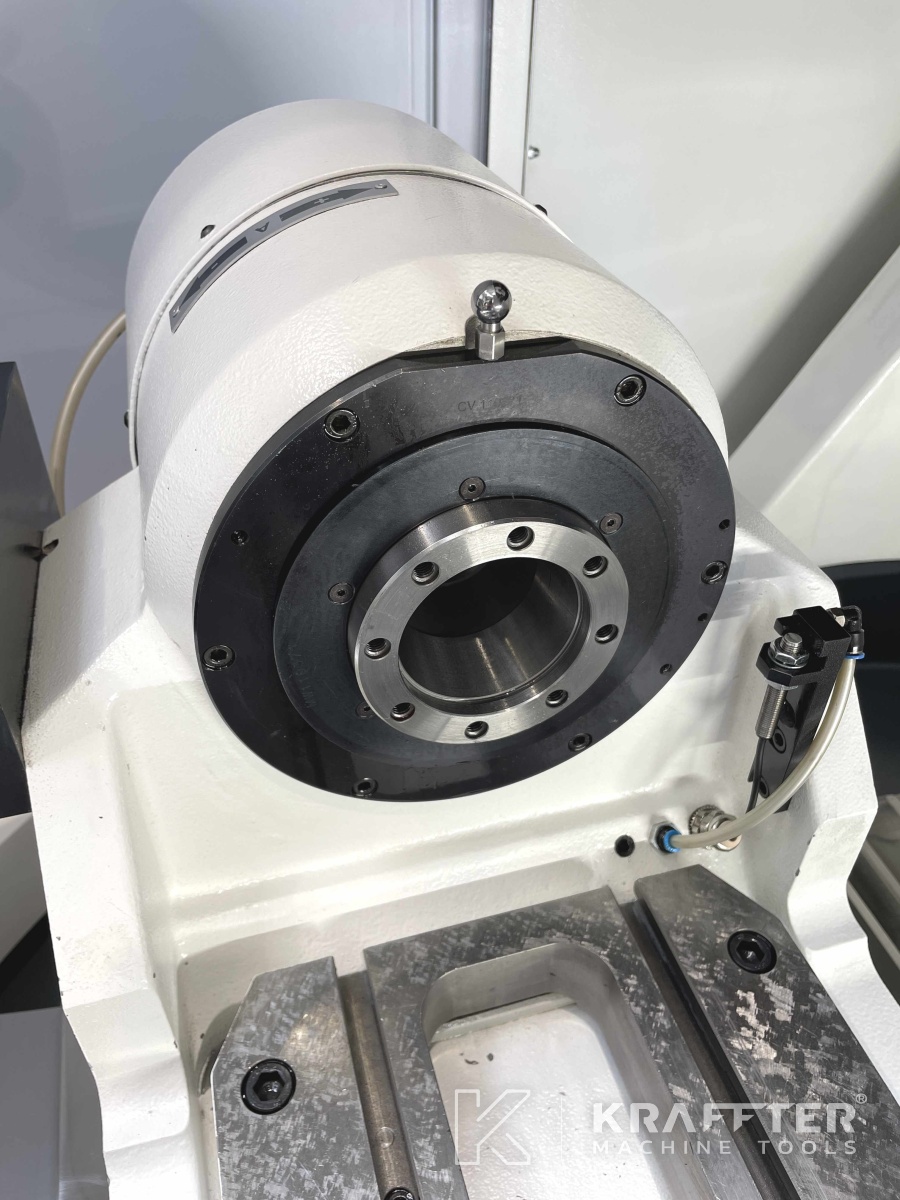

x1 A axis HOLLOWSHAFT (Torque motor 750 rpm option)
x1 calibration ball option : automatic calibration of X, Y and Z axes

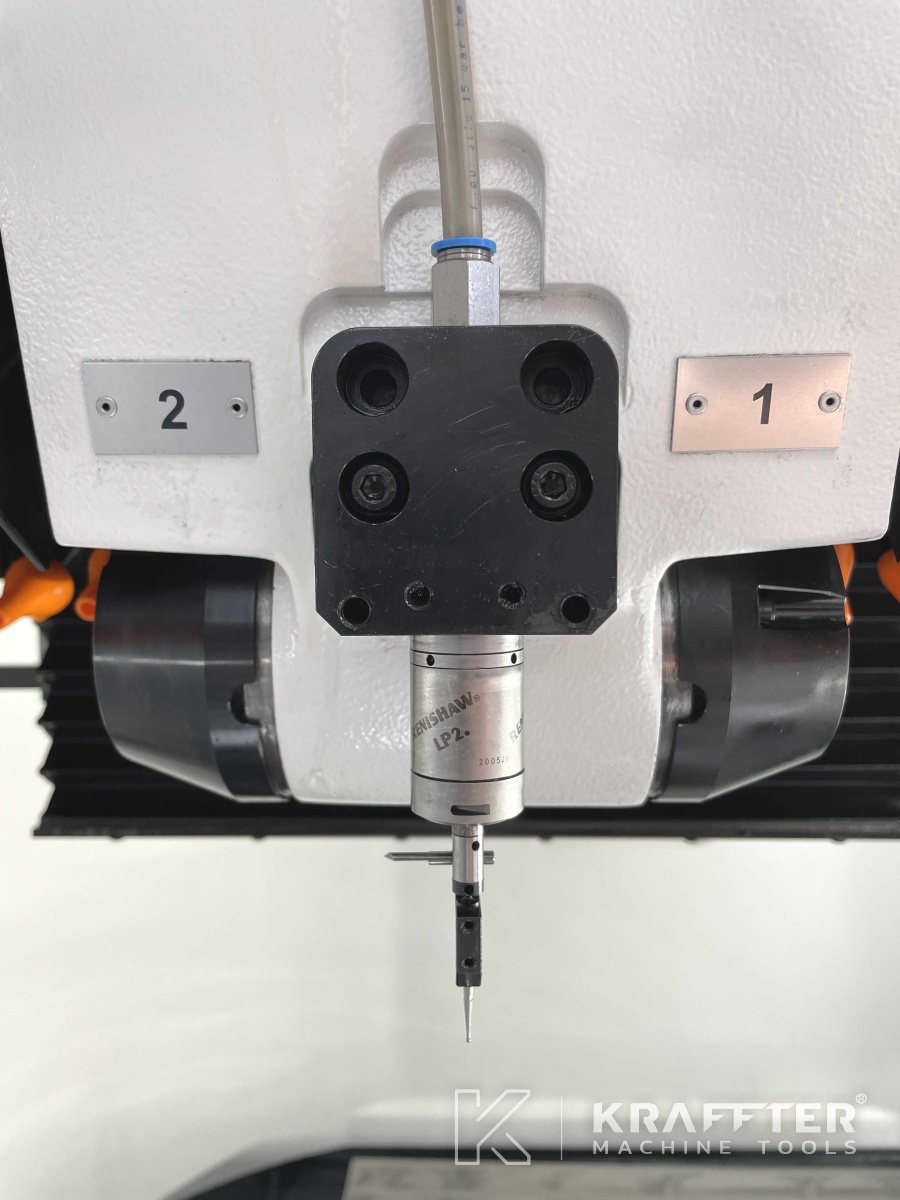

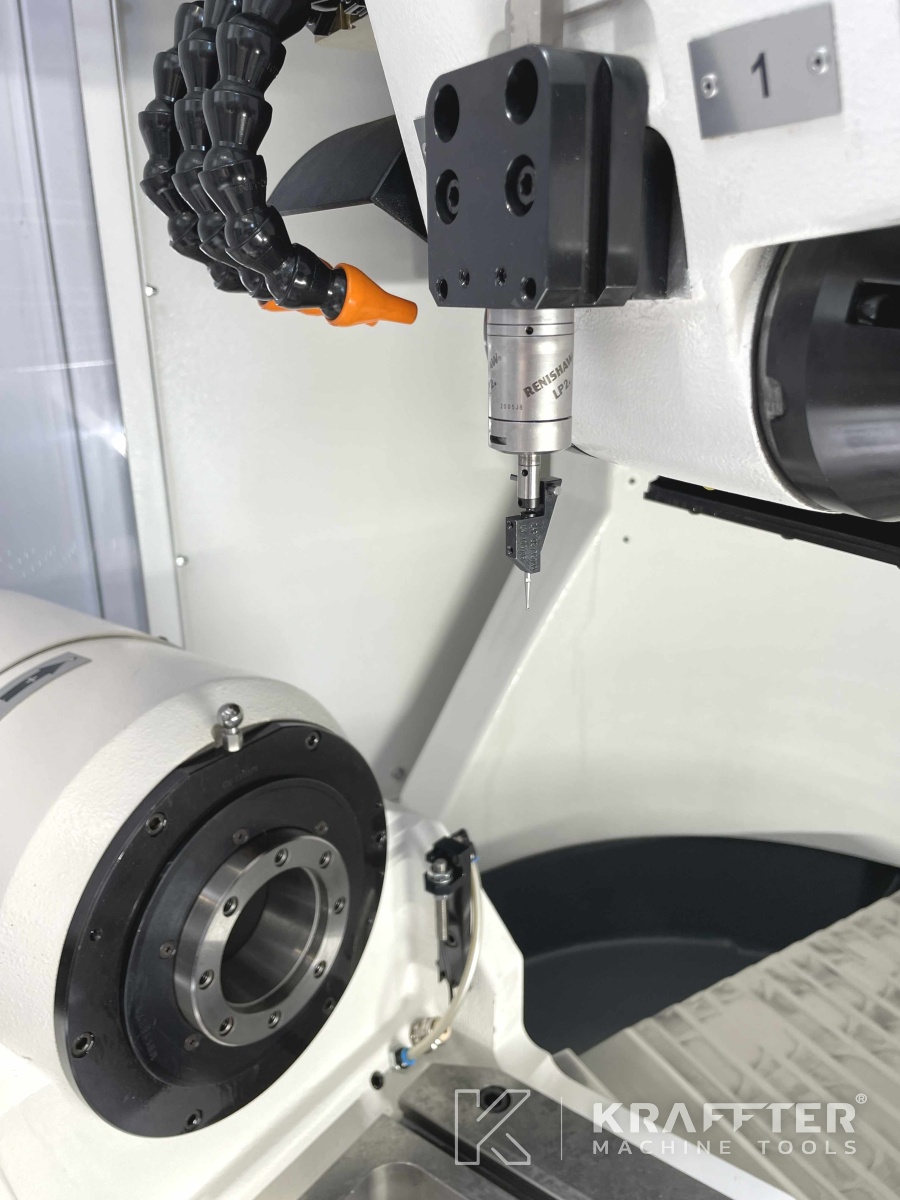

x1 touch probe RENISHAW LP2
x1 automatic tool clamping unit

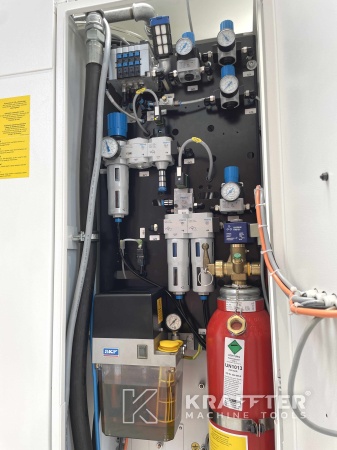

x1 oil mist extractor DSL AIR TECHNOLOGY type SIGMATEC 20
x1 3 colours status lamp
x1 lubrication tank

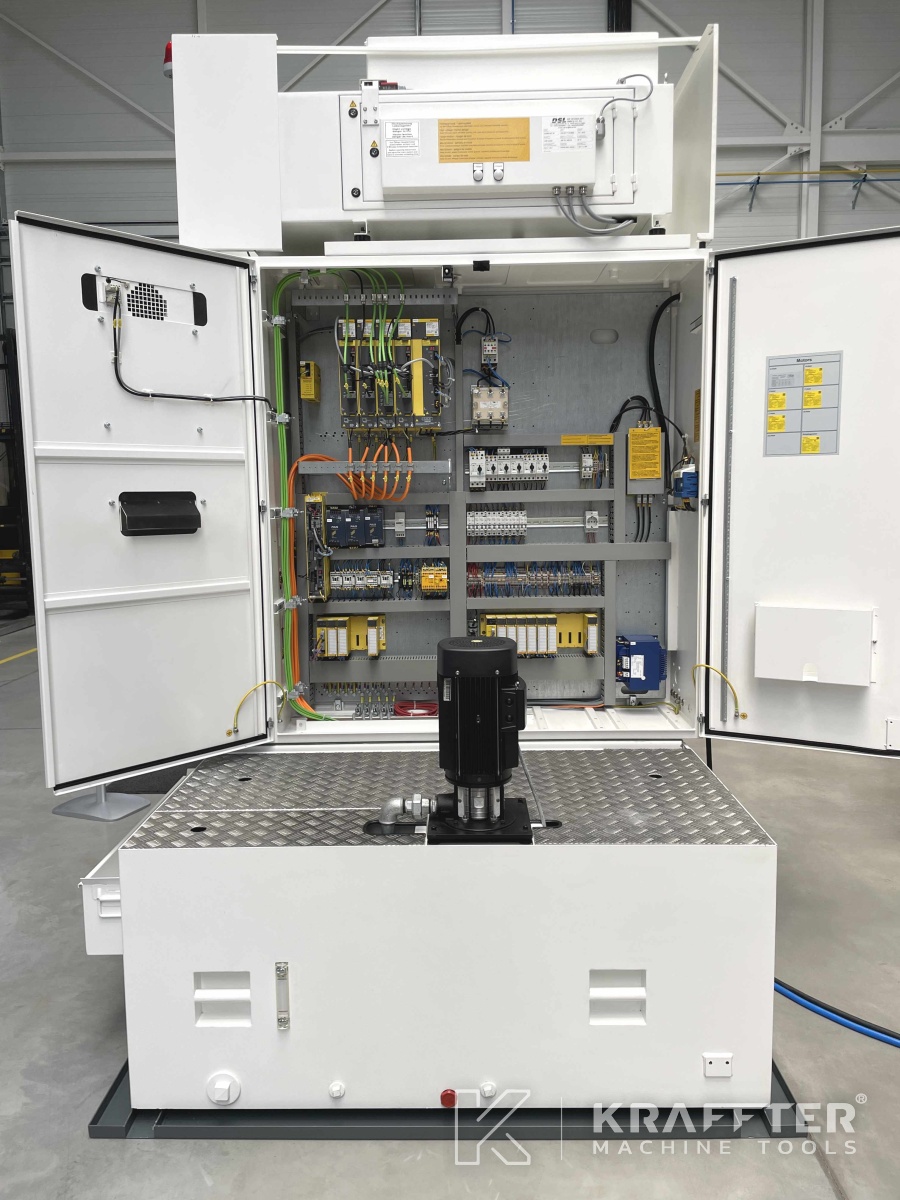

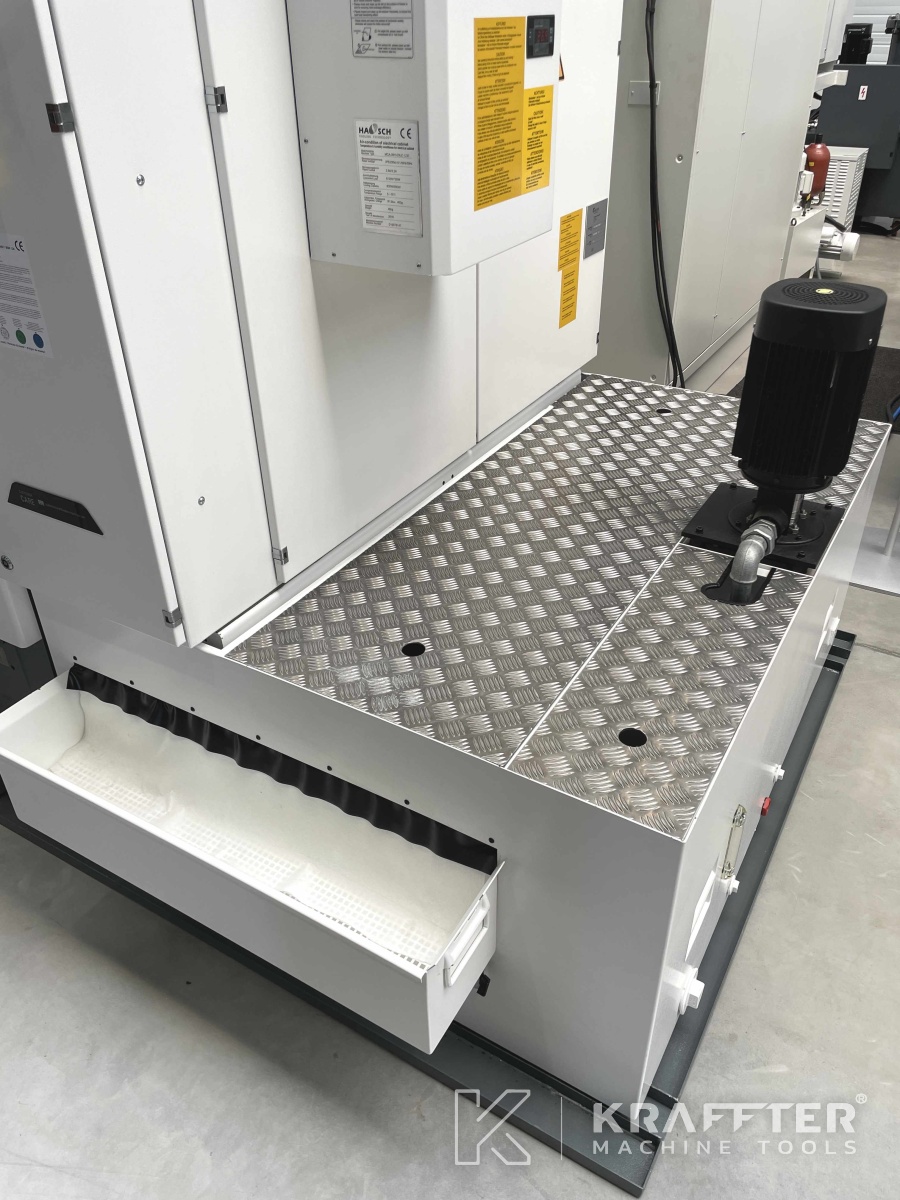

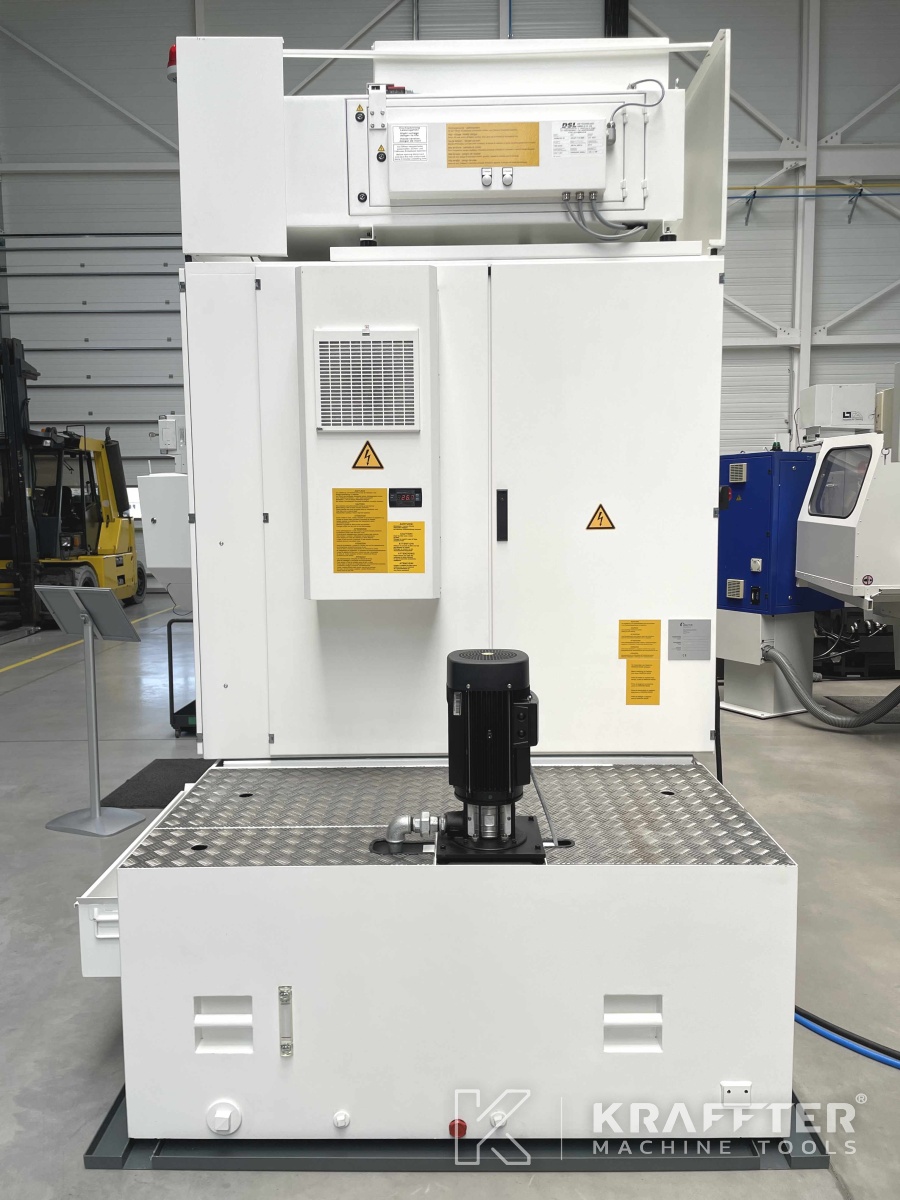

x1 paper band filtration unit

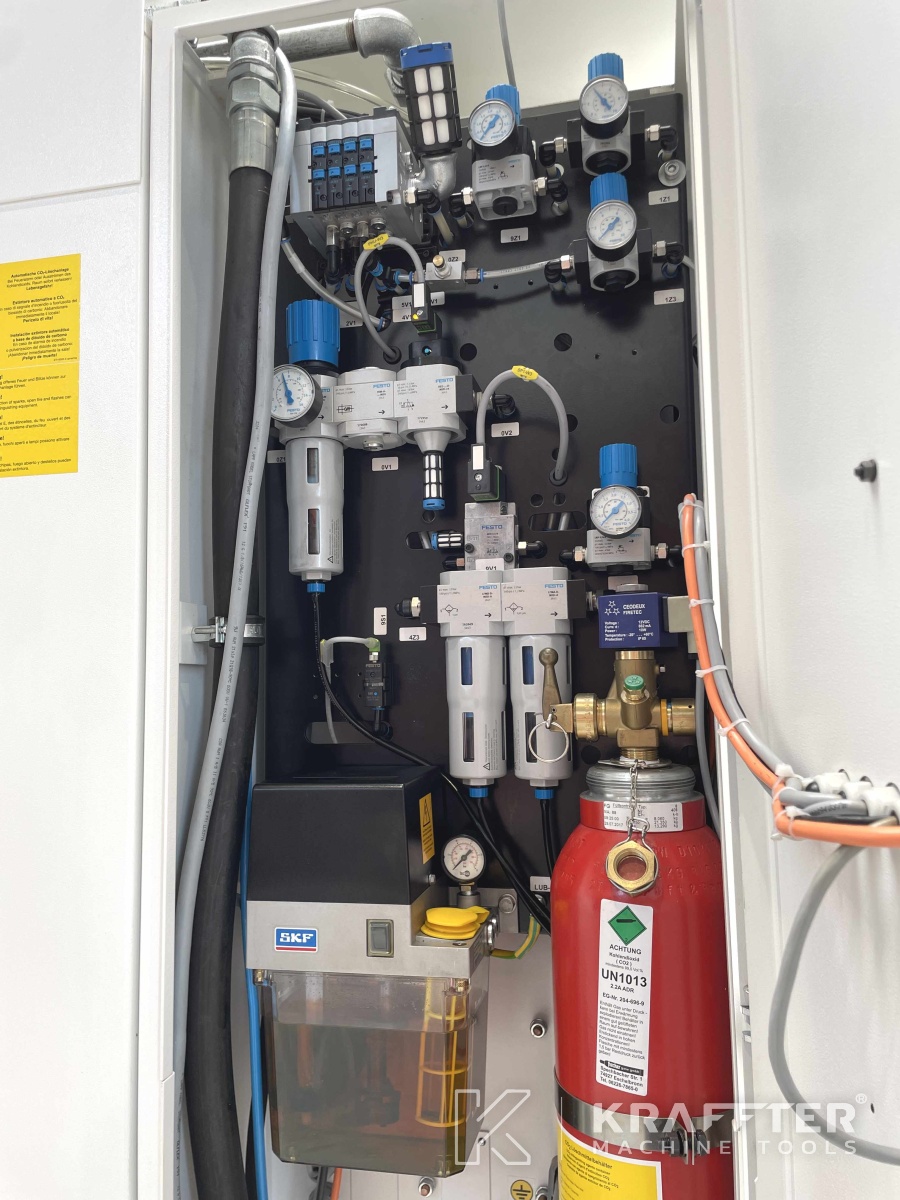

x1 fire-fighting system (no guarantee of operation)

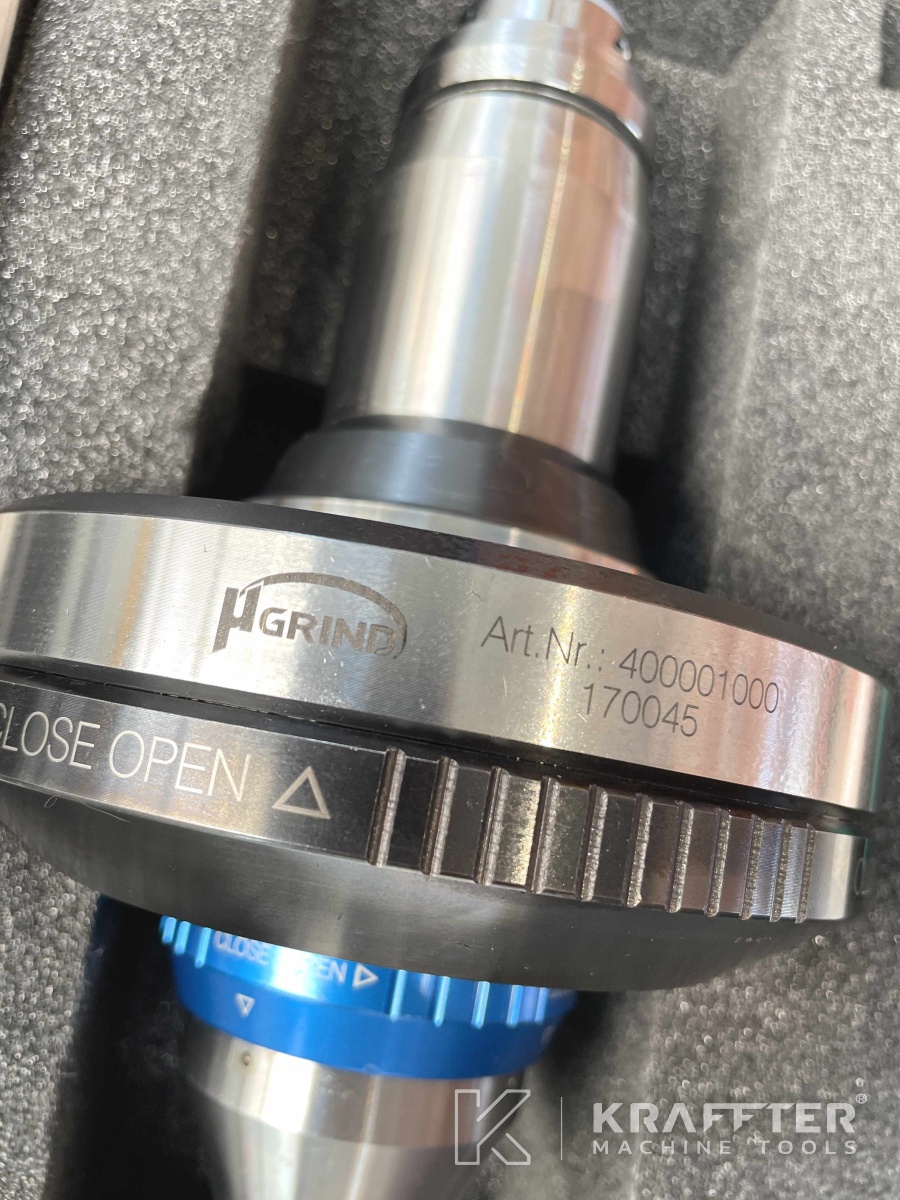

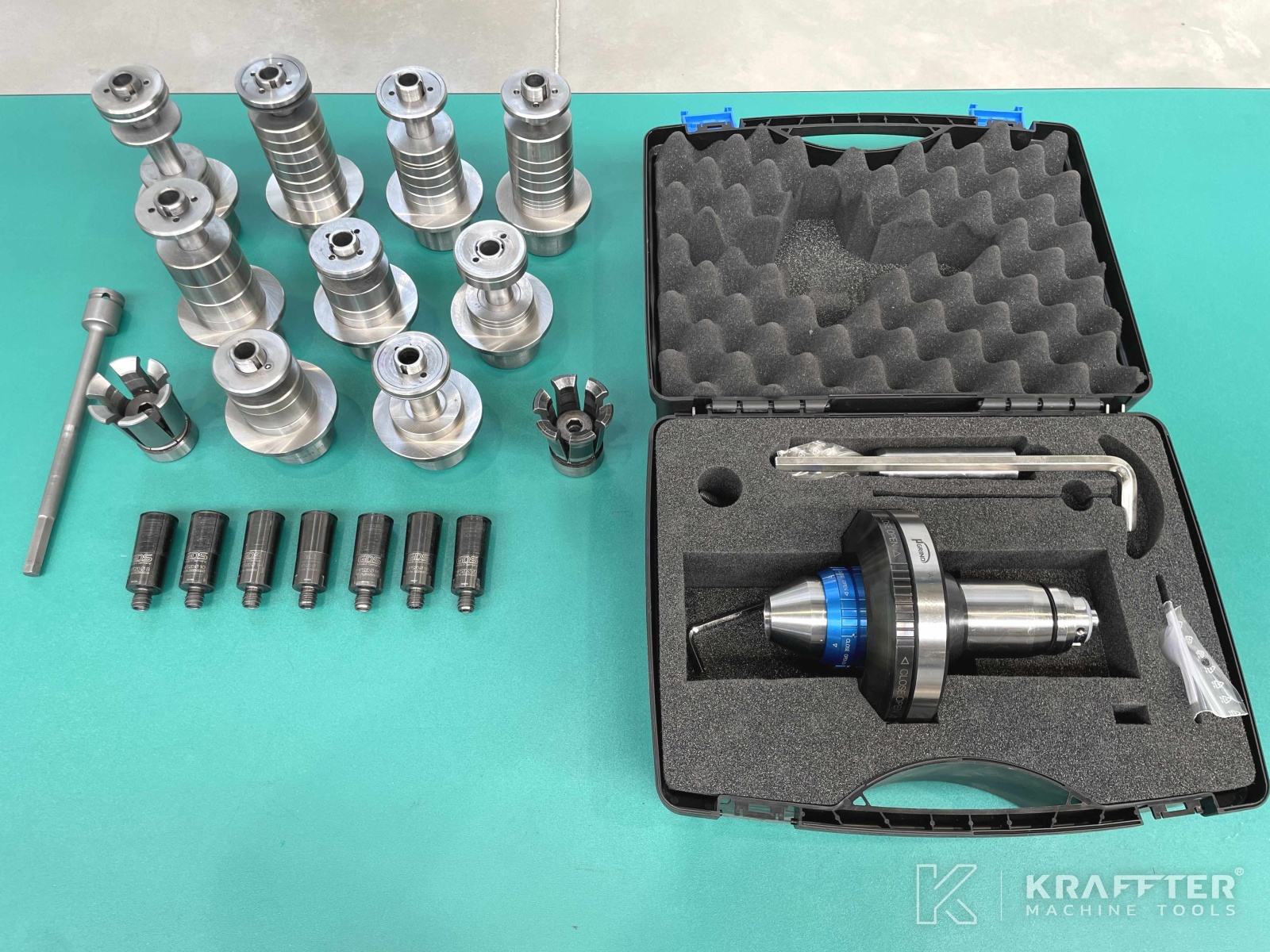

x1 collet holder GDS PRÄZISION type µGRIND
x1 GDS collet Ø8 [mm]
x1 GDS collet Ø10 [mm]
x1 GDS collet Ø14 [mm]
x1 GDS collet Ø16 [mm]
x1 GDS collet Ø18 [mm]
x1 GDS collet Ø20 [mm]
x6 wheel flanges + spacers
x1 test arbor WALTER N° 92102345 in its wooden box
x1 arbor disc WALTER N° 92106746 in its wooden box
x1 parameter backup

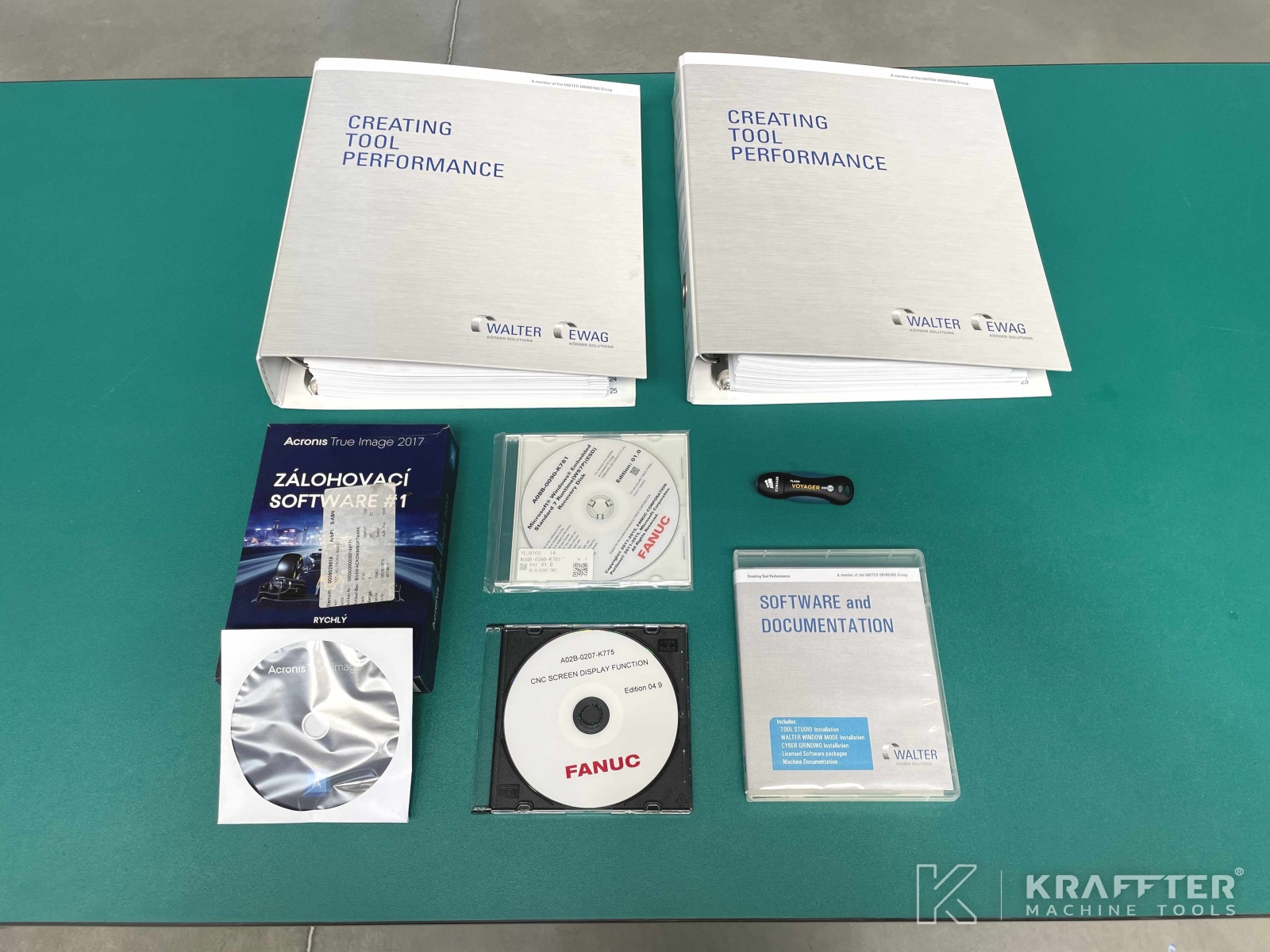

x1 operator manual in Englsih
x1 ToolStudio programming manual in English
x1 electrical diagramm manual
