Verkauft

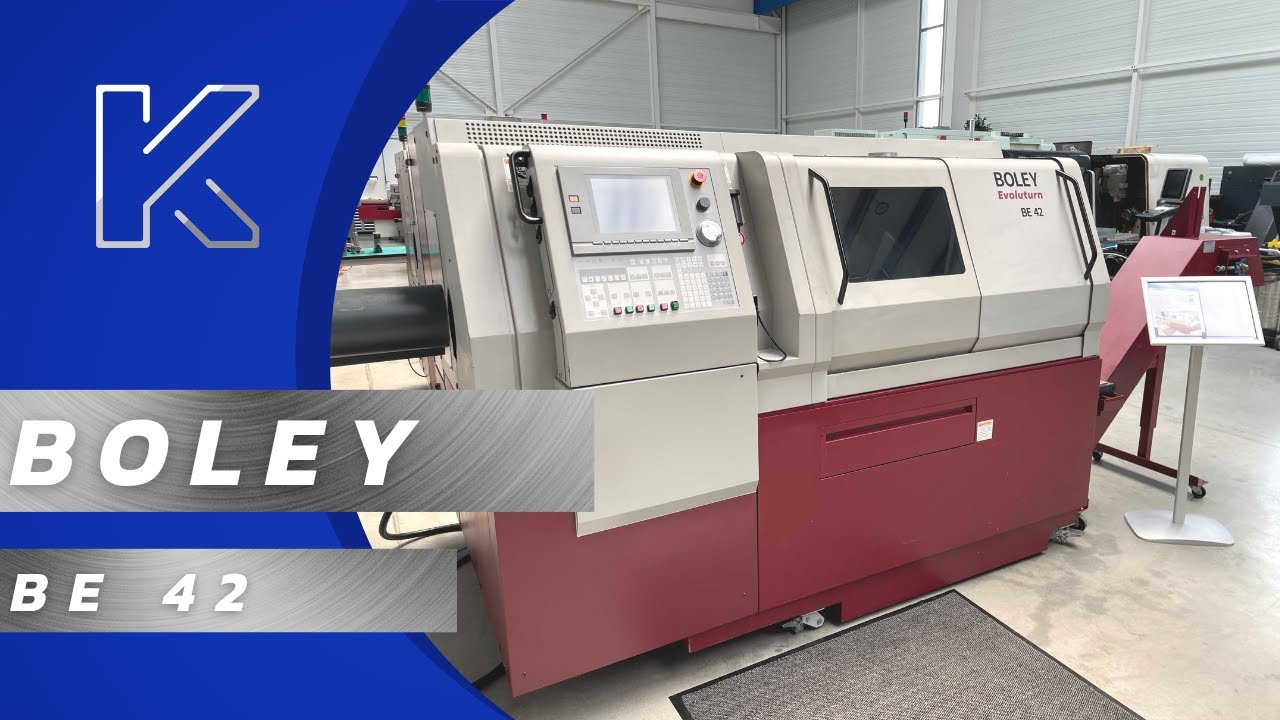

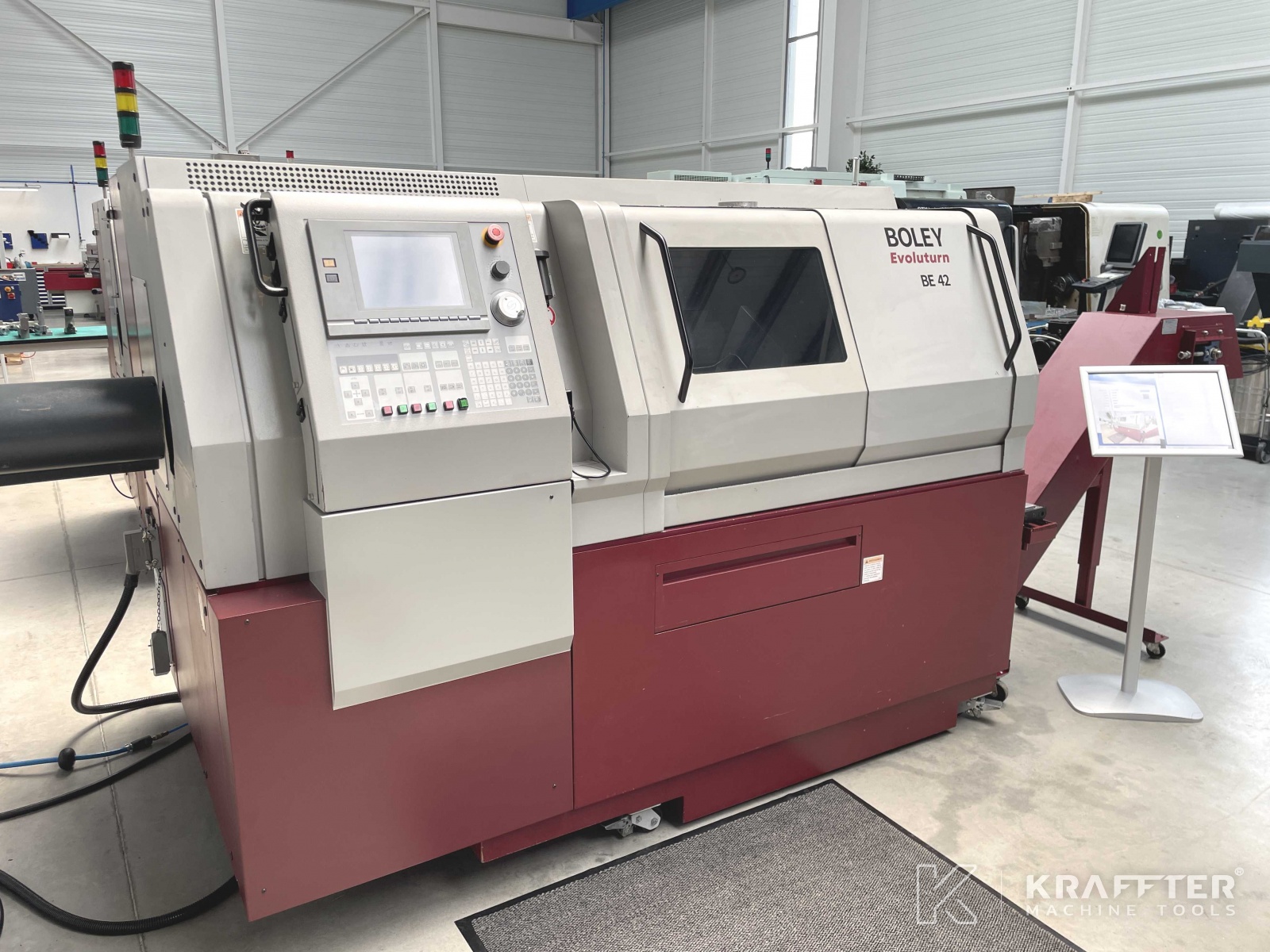

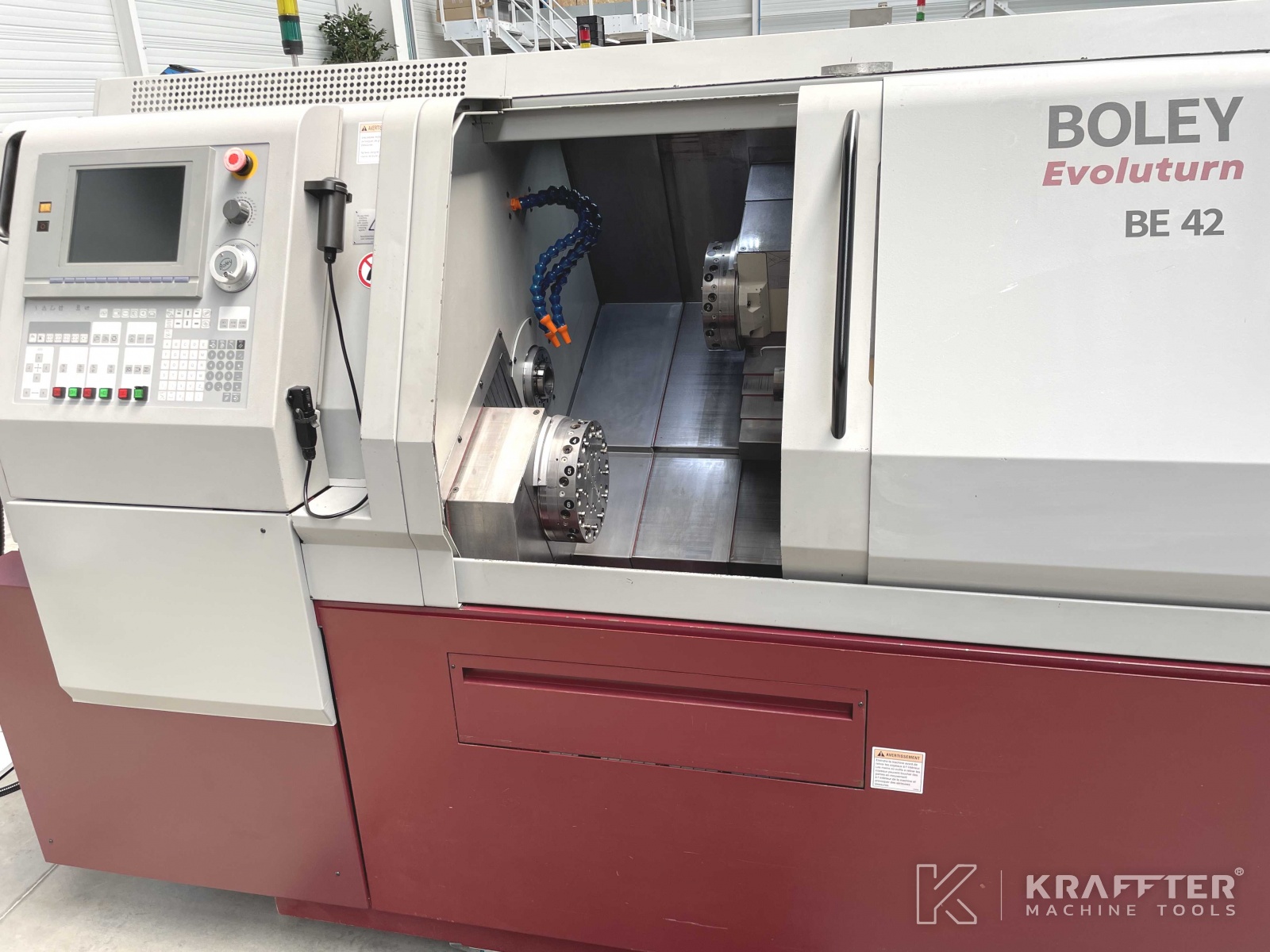

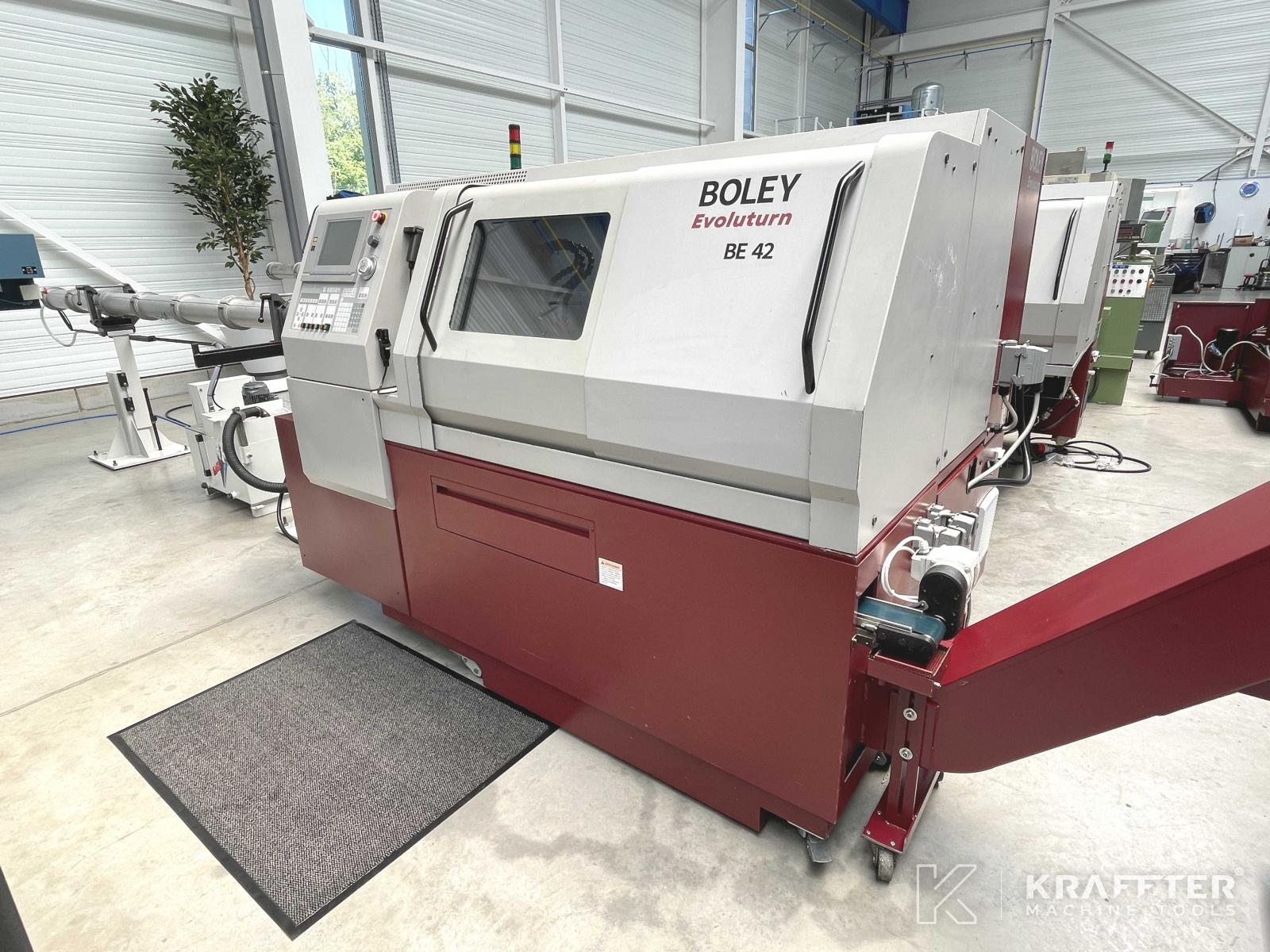

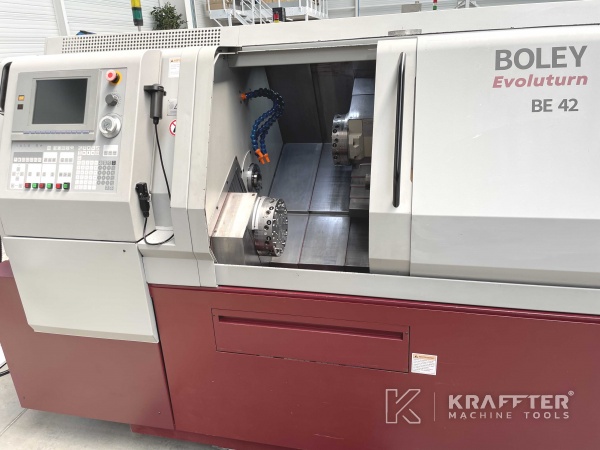

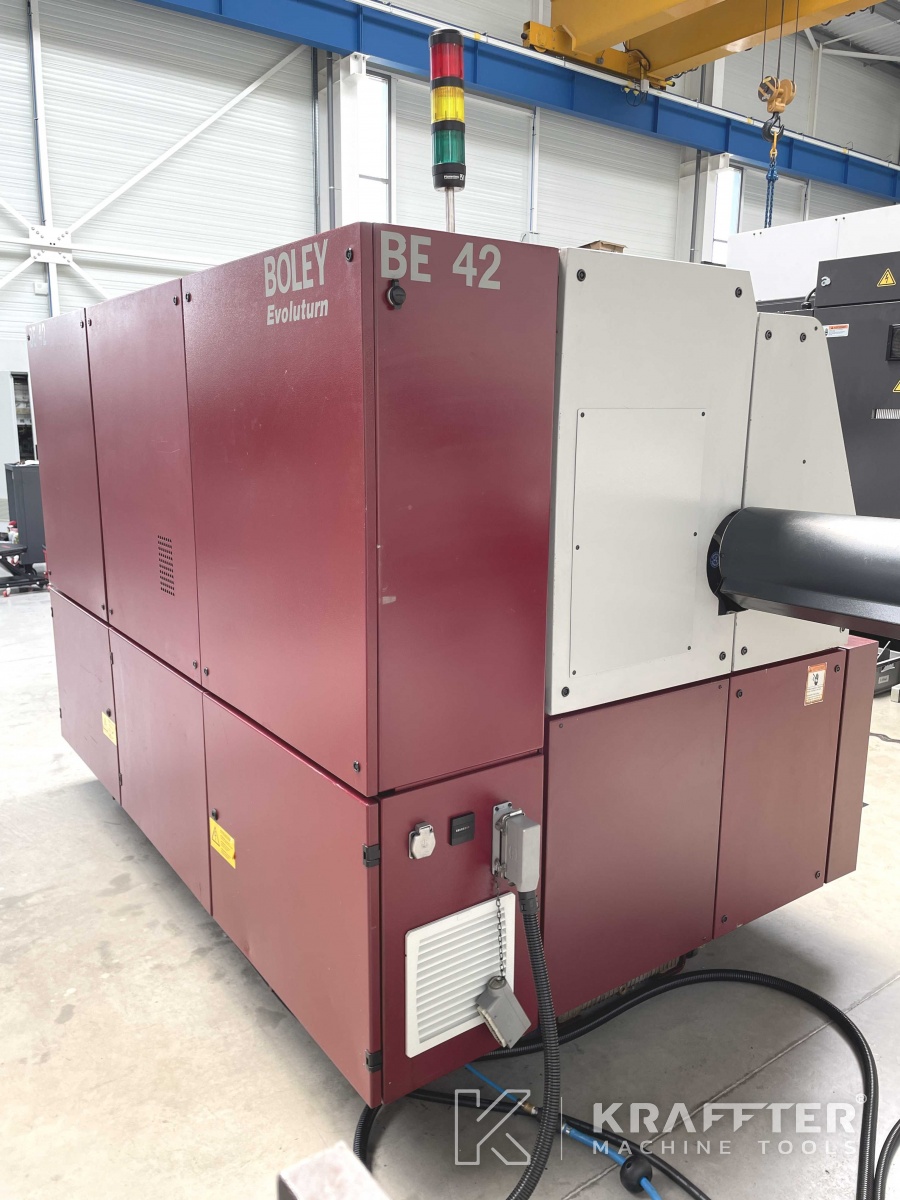

Maschinentyp: CNC Drehmaschine
Hersteller : BOLEY
N° de stock: 90063
Modell : BE 42
Jahr : 2003
Standort : 73240 St-Genix-les-Villages, FRANCE
MASCHINE VERKAUFT
Interessieren Sie sich für ein ähnliches Modell?
Hinterlassen Sie uns Ihre Kontaktdaten:
Technische Daten

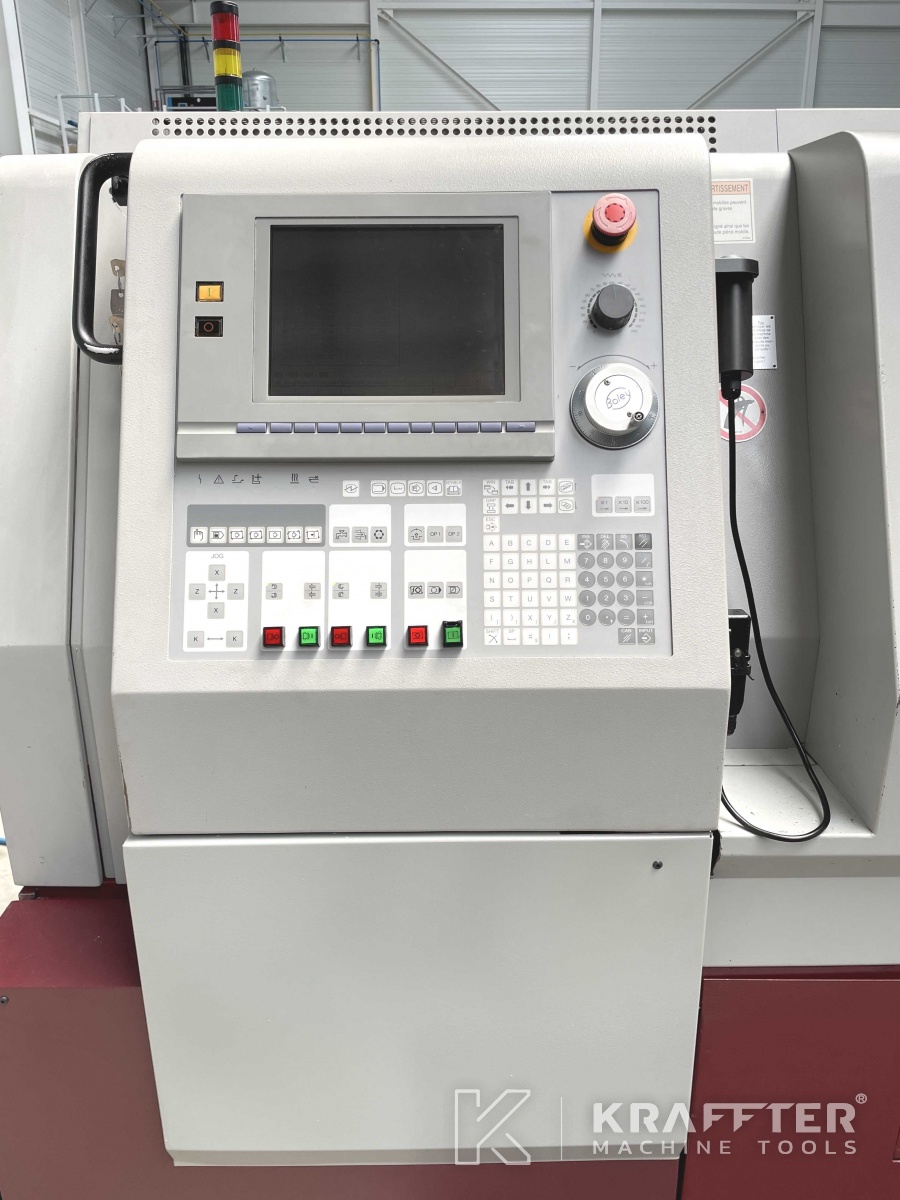

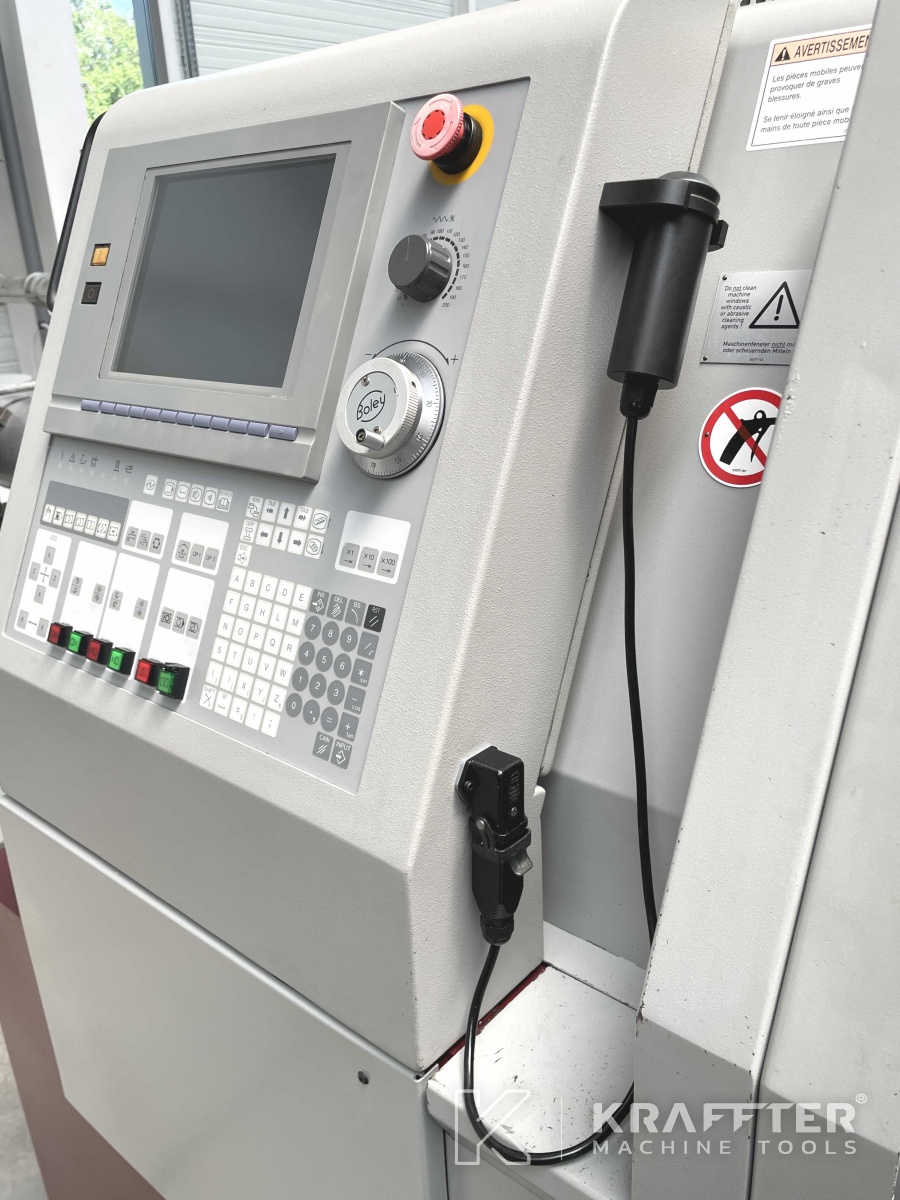

CN-Typ
MITSUBISHI Meldas 635LCC
Max. Bearbeitungsdurchmesser
140 [mm]

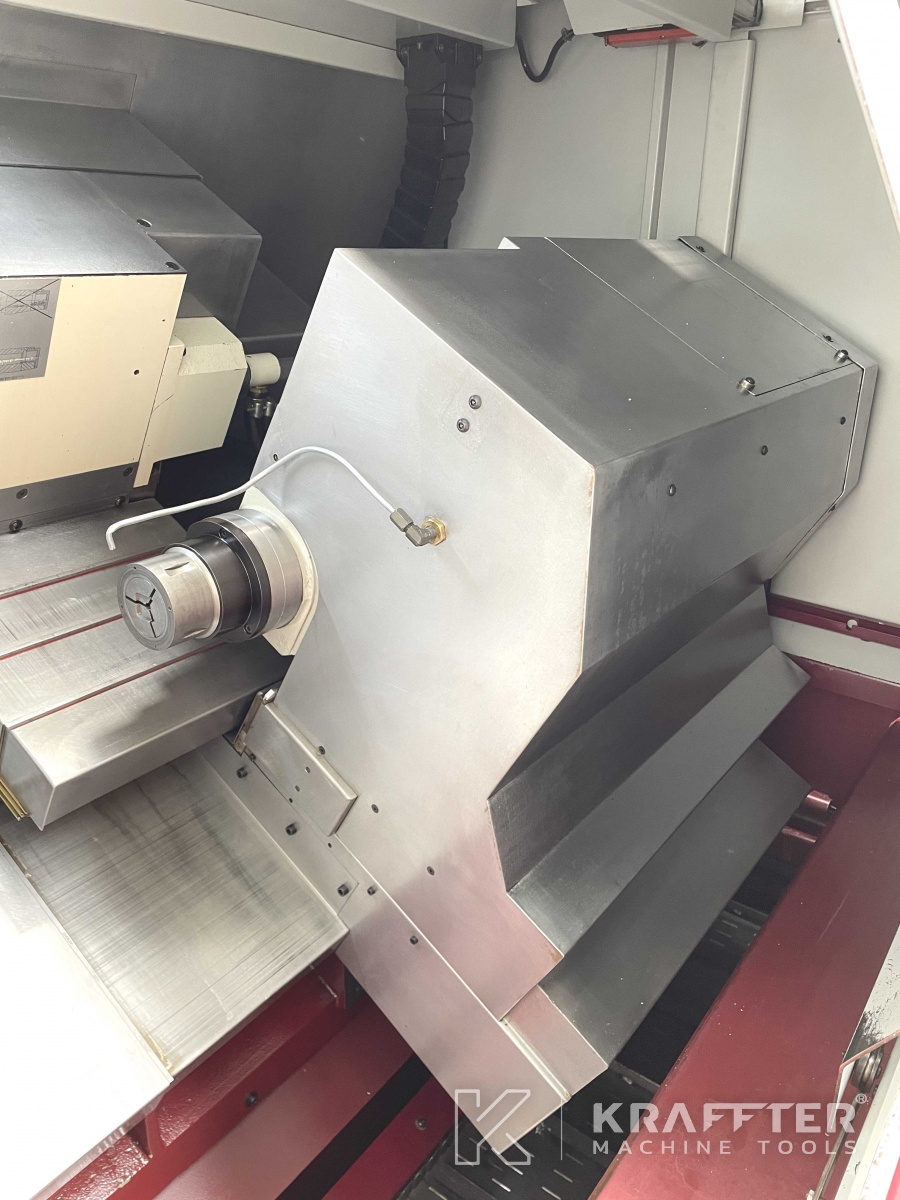

Verfahrweg der Z1-Achse
200 [mm]
Verfahrweg der X1-Achse
170 [mm]
Verfahrweg der Z2-Achse
395 [mm]
Verfahrweg der X2-Achse
110 [mm]
Verfahrweg der Z3-Achse
170 [mm]
Verfahrweg der X3-Achse
110 [mm]
Spindel für Spannzangen
Taille 48 DIN 6343
Spindeldurchlassdurchmesser
42 [mm]
Min. Spindeldrehzahl
80 [U/min]
Max. Spindeldrehzahl
8000 [U/min]
Indexierungsgenauigkeit C-Achse
0.001 [°]
Spindelleistung
7.5 [kW]
Durchlassdurchmesser der Gegenspindel
42 [mm]
Min. Drehzahl der Gegenspindel
60 [U/min]
Max. Drehzahl der Gegenspindel
6000 [U/min]
Indexierungsgenauigkeit C-Achse Gegenspindel
0.001 [°]
Leistung Gegenspindel
2.2 [kW]
Werkzeughaltertyp
VDI 20

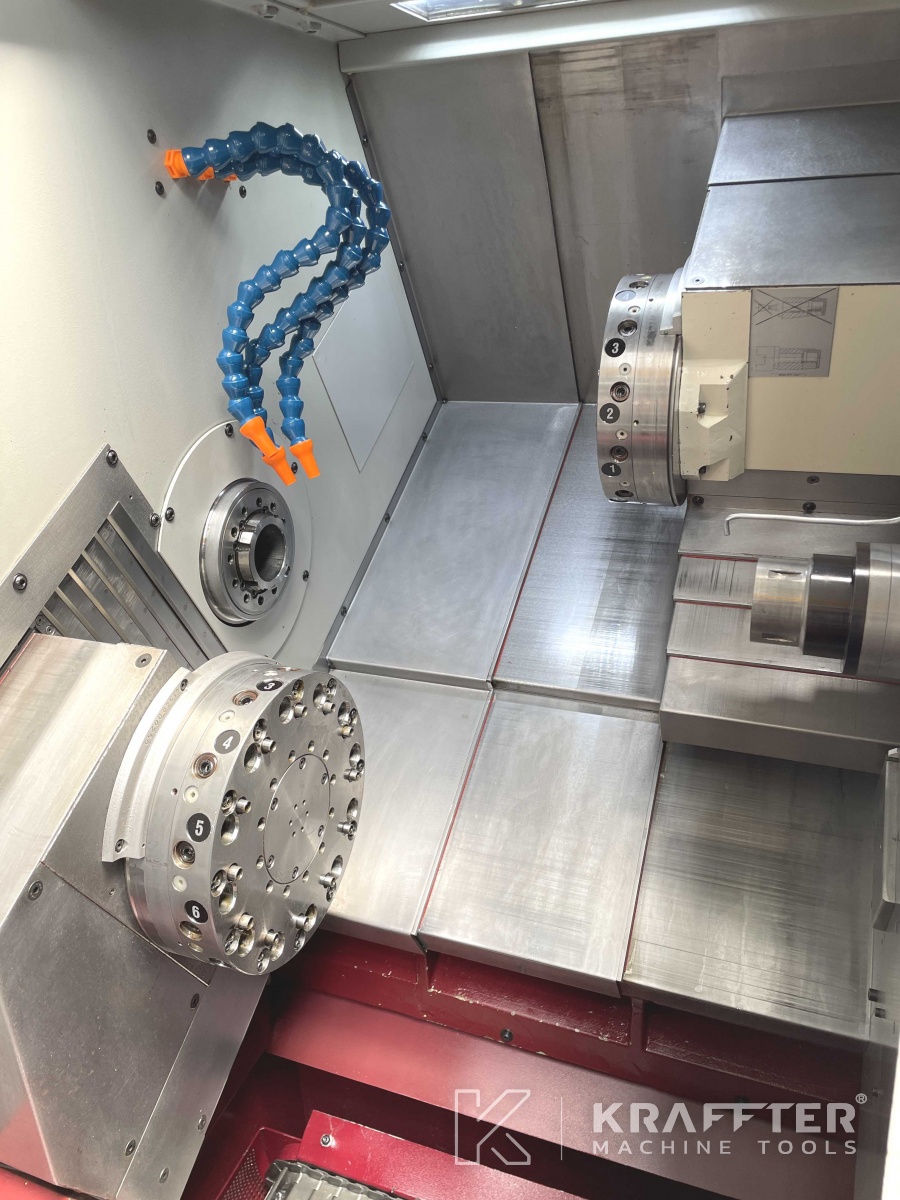

Anzahl der Werkzeugstationen – Revolver 1
12
Anzahl der angetriebenen Werkzeugstationen – Revolver 1
12
Max. Drehzahl der angetriebenen Werkzeuge – Revolver 1
4500 [U/min]

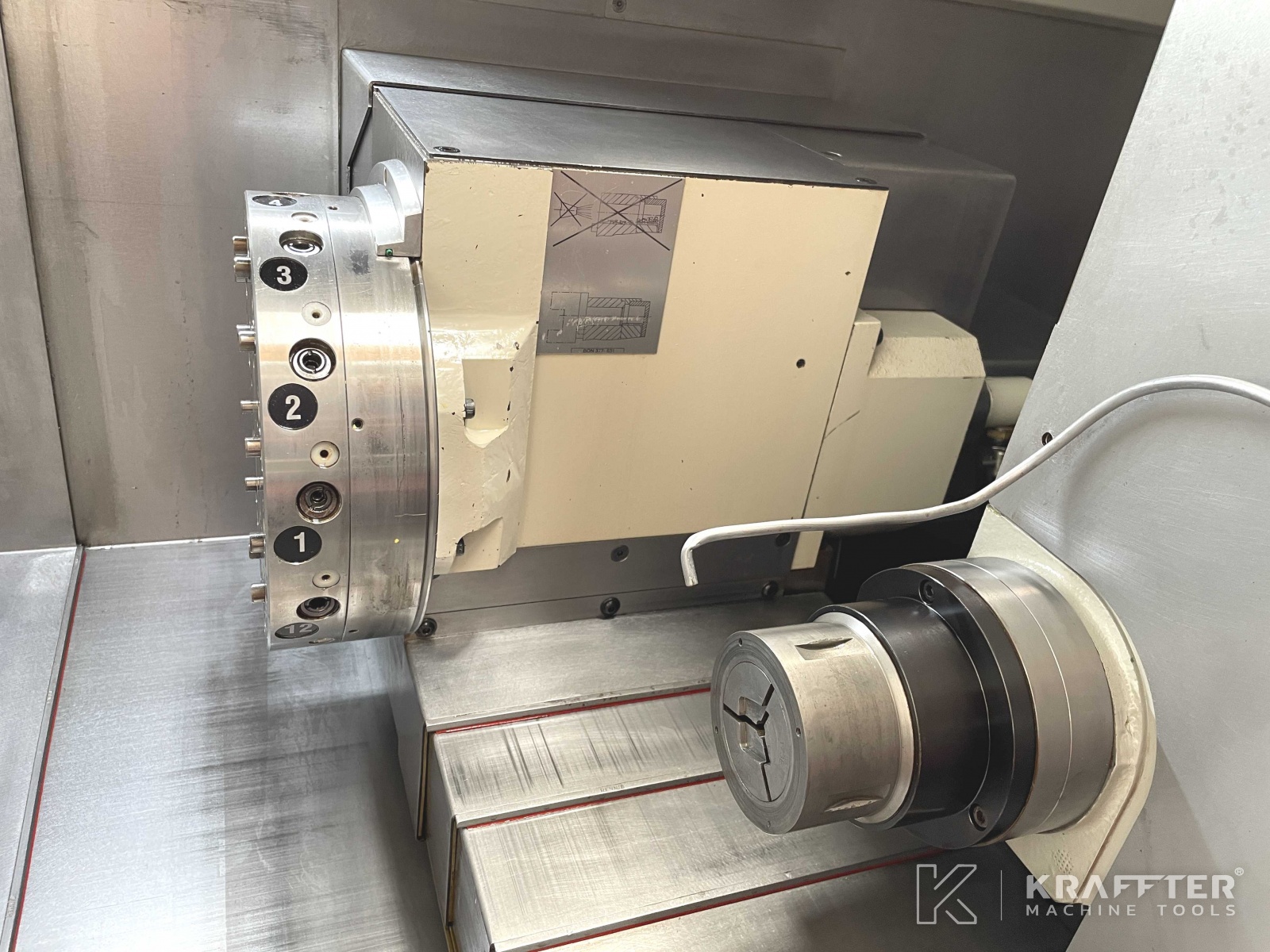

Anzahl der Werkzeugstationen – Revolver 2
12
Anzahl der angetriebenen Werkzeugstationen – Revolver 2
12
Max. Drehzahl der angetriebenen Werkzeuge – Revolver 3
4500 [U/min]
Fassungsvermögen der Kühlmittelwanne
210 [l]
Installierte Leistung
14 [kVA]
Nennstrom
20 [A]
Versorgungsspannung
400 [V]
RS232-Anschluss
Ja
Abmessungen
2350 x 1590 x 1730 [mm]
Gewicht
3300 [kg]
Die technischen Merkmale dienen ausschließlich zur unverbindlichen Information. Die Beschreibung wurde möglicherweise automatisch übersetzt.
Zusätzliche Informationen

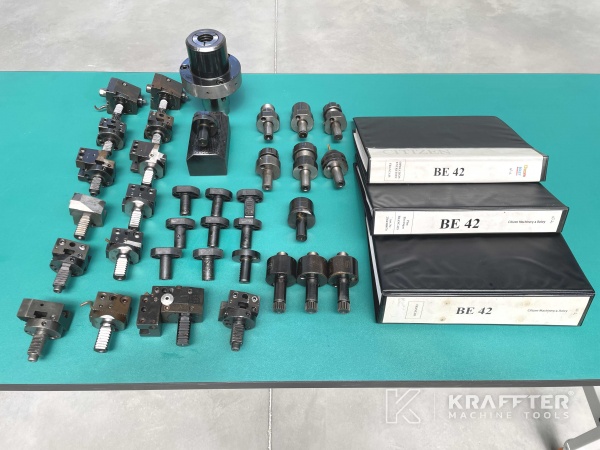

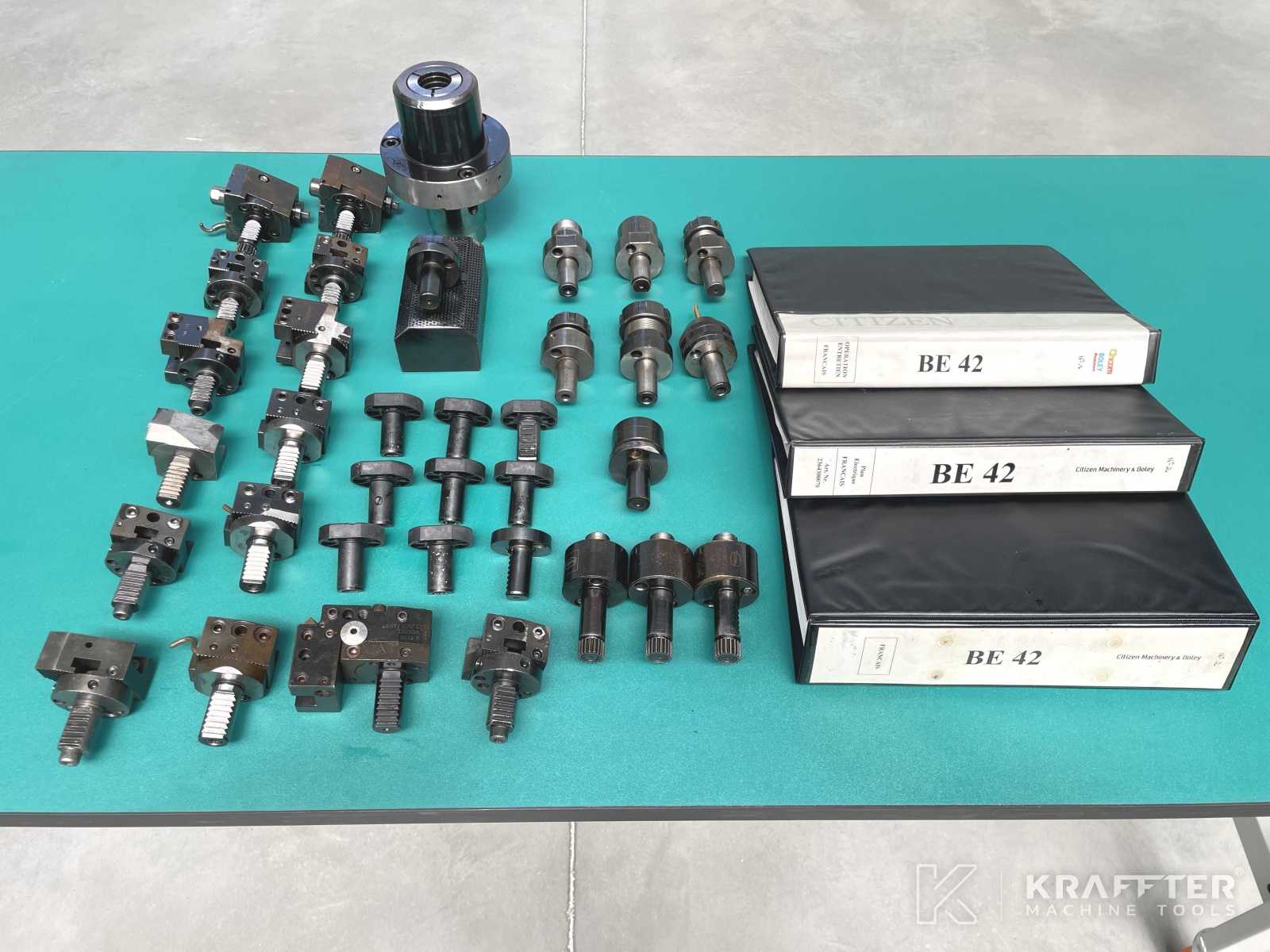

EQUIPMENT INCLUded:

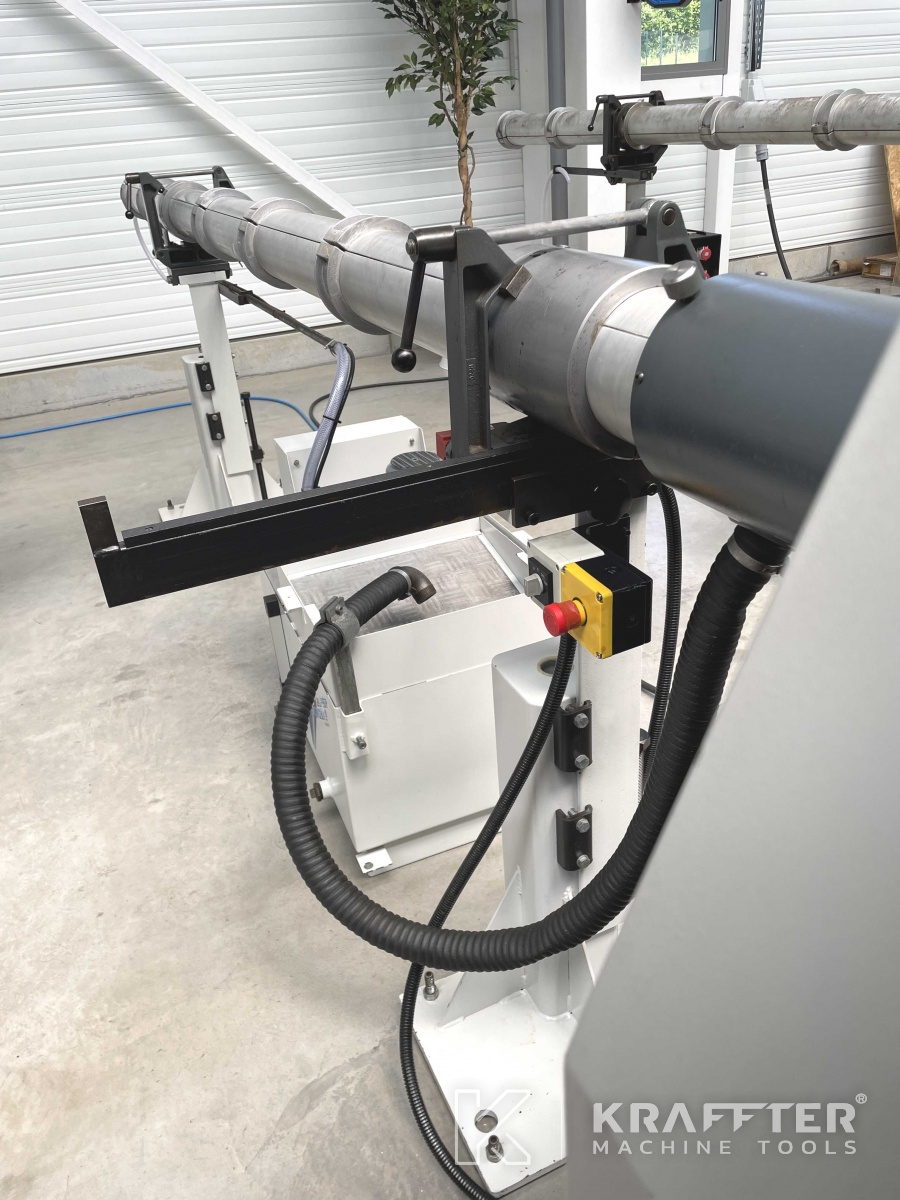

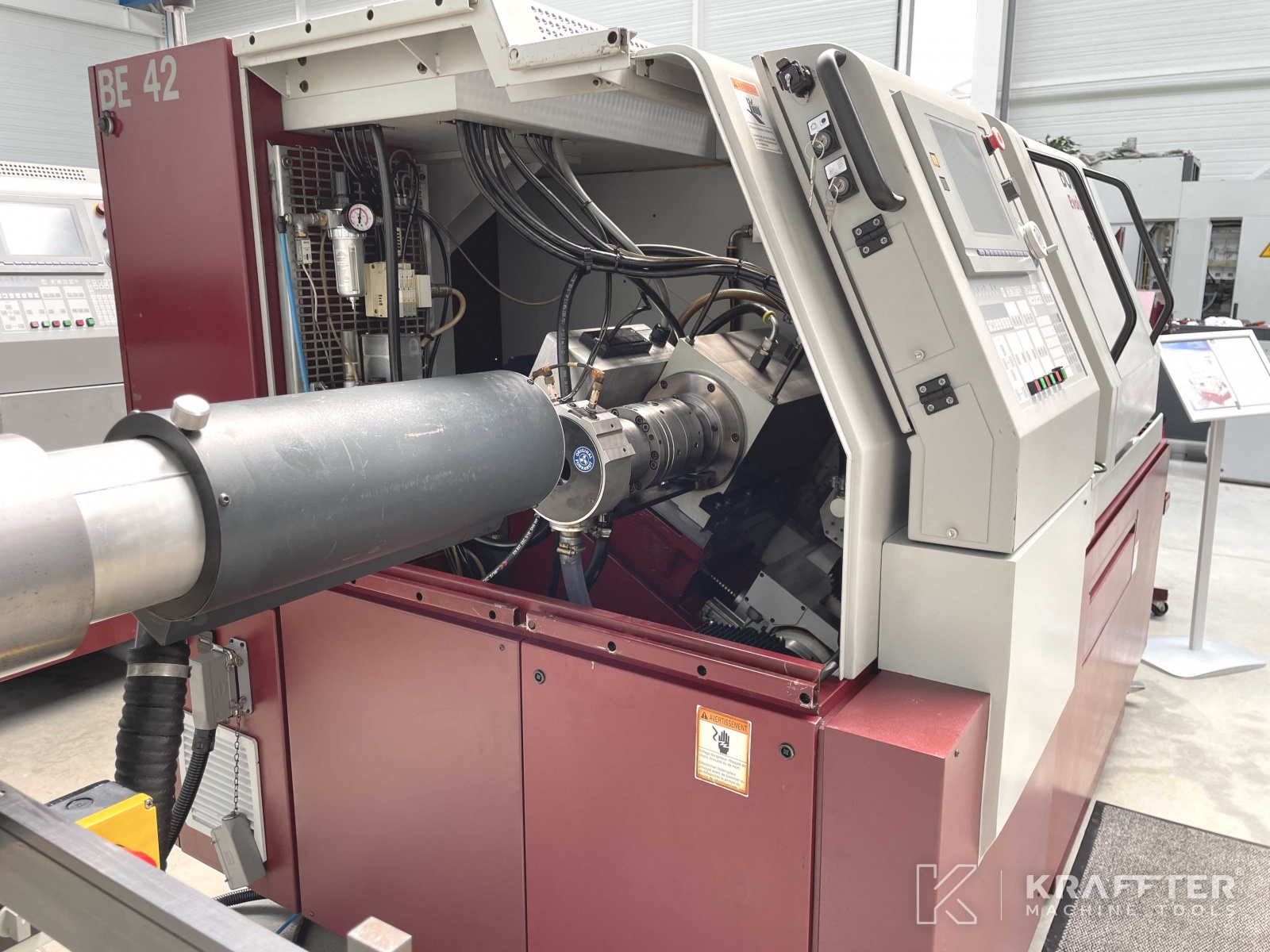

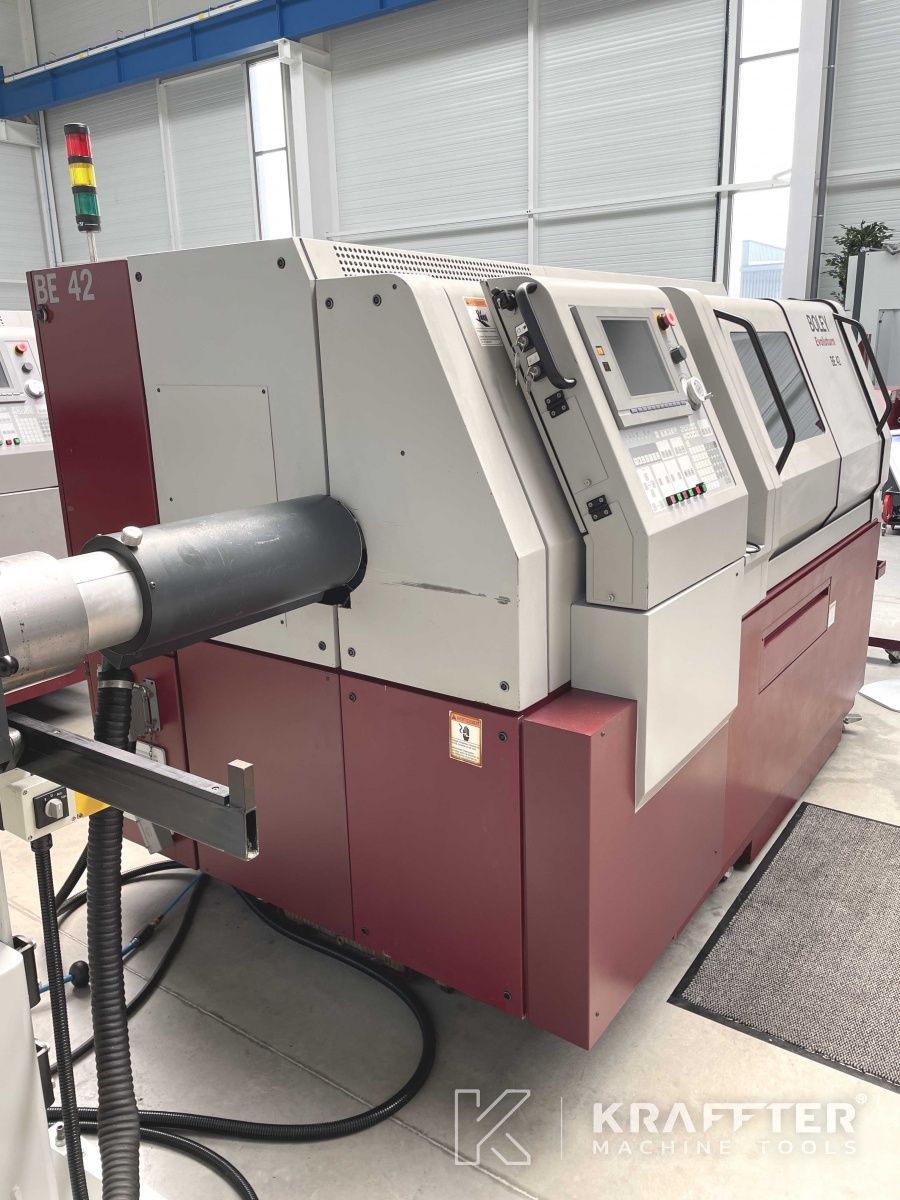

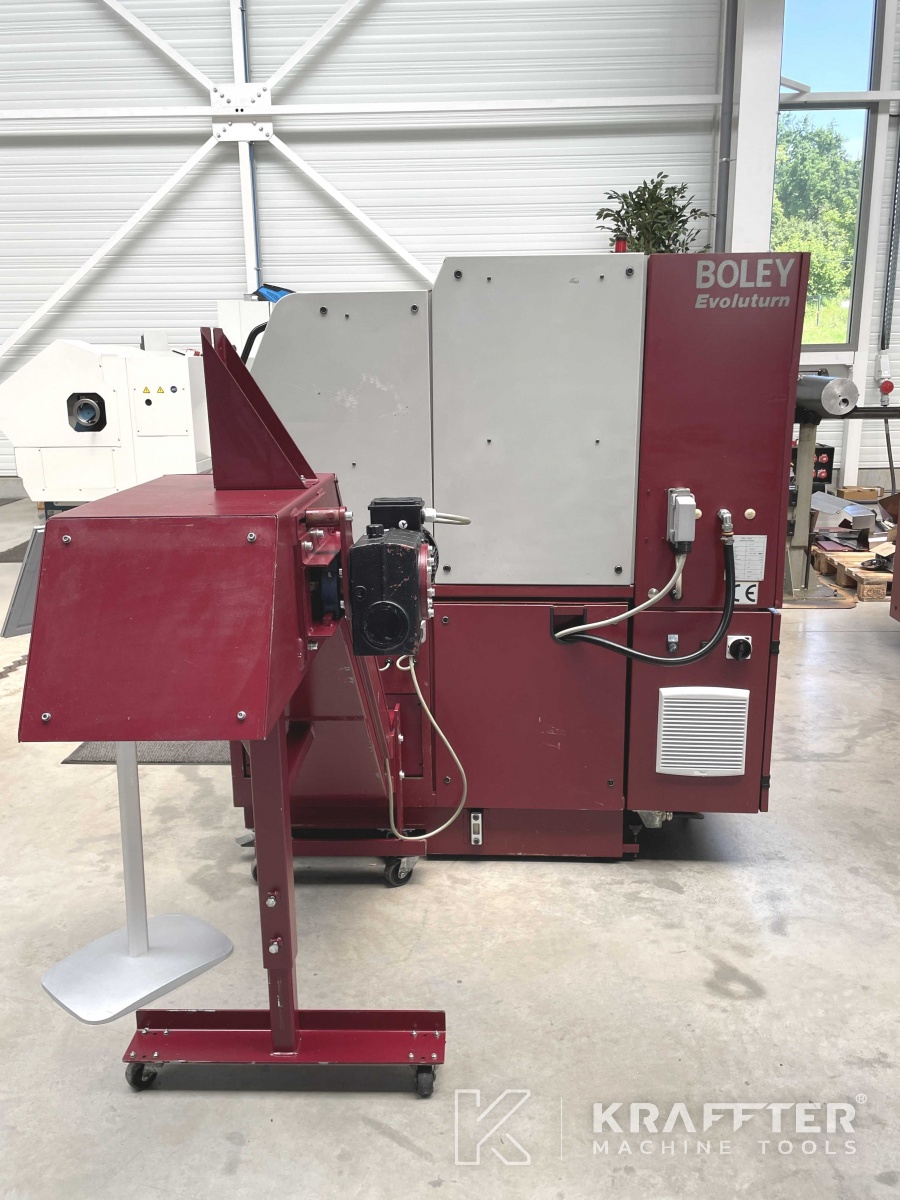

x1 bar feeder LNS Hydrobar

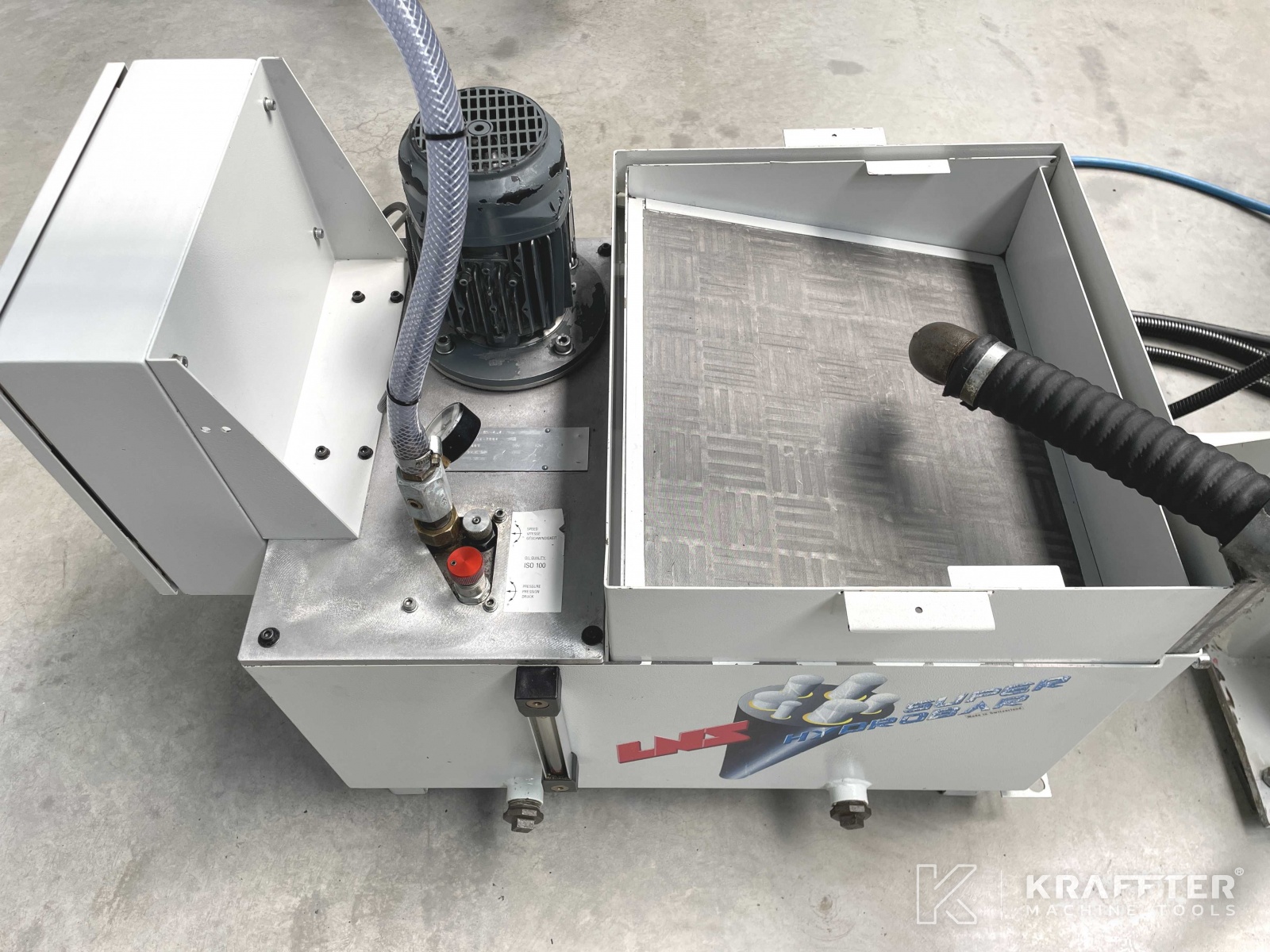

x1 collant tank
x1 parts conveying strip
x1 parts catcher
3 colors status lamp
x2 radial live turning tool holders VDI 20
x3 axial live turning tool holders VDI 20
x19 steady tool holders VDI 20
x9 obturators VDI 20
x2 collet chuck holders (for both S1 and S2 spindle noses)
x1 electrical wiring diagram manual
x1 service manuel (in French)
x1 users manual (in French)

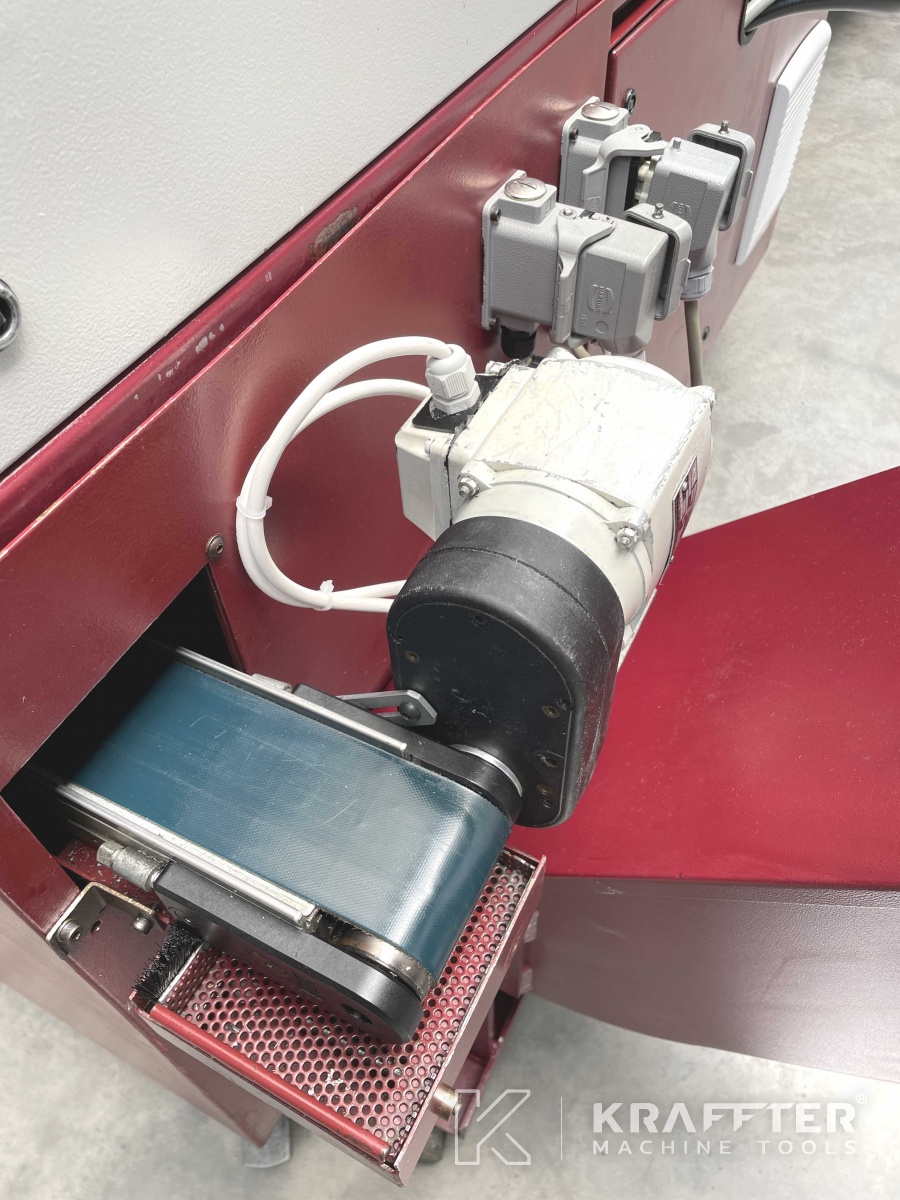

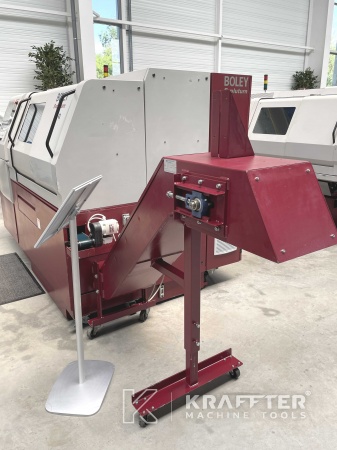

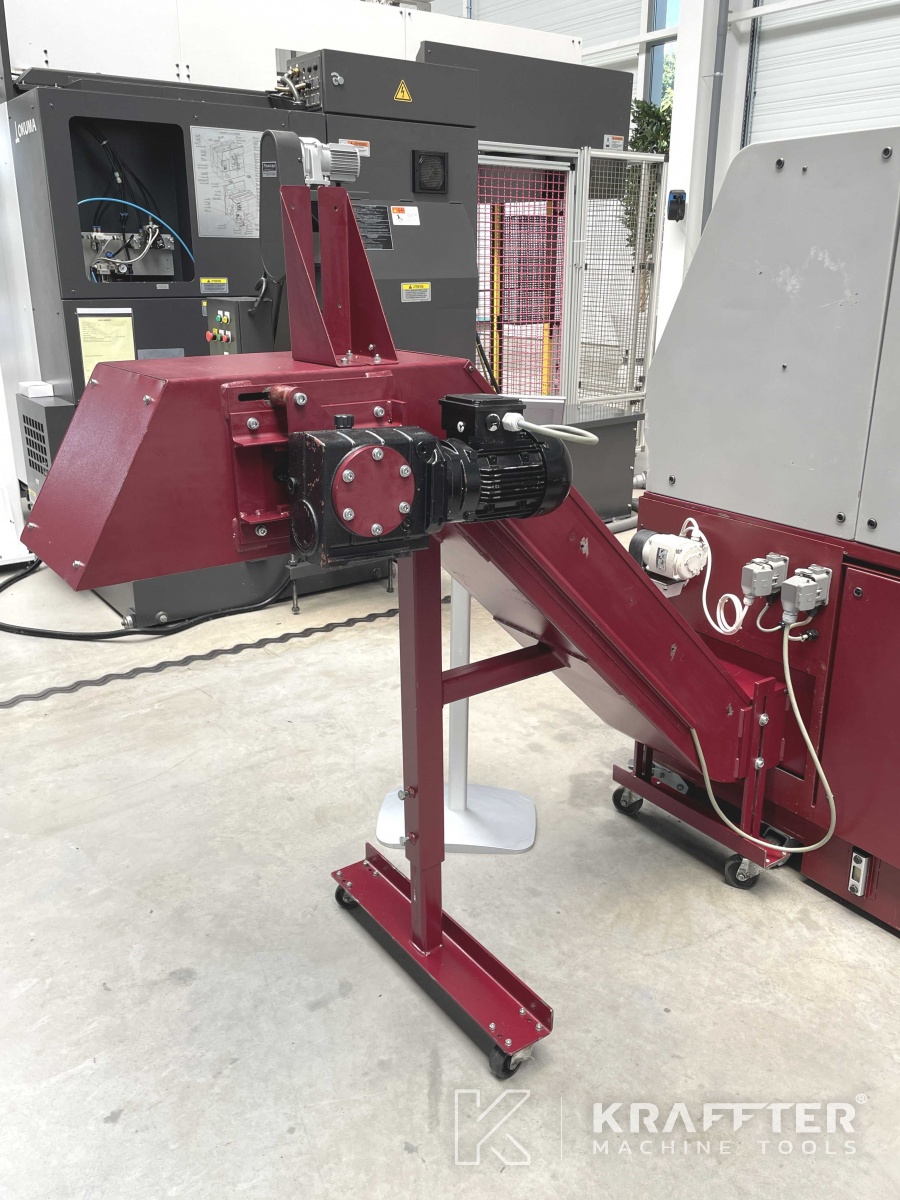

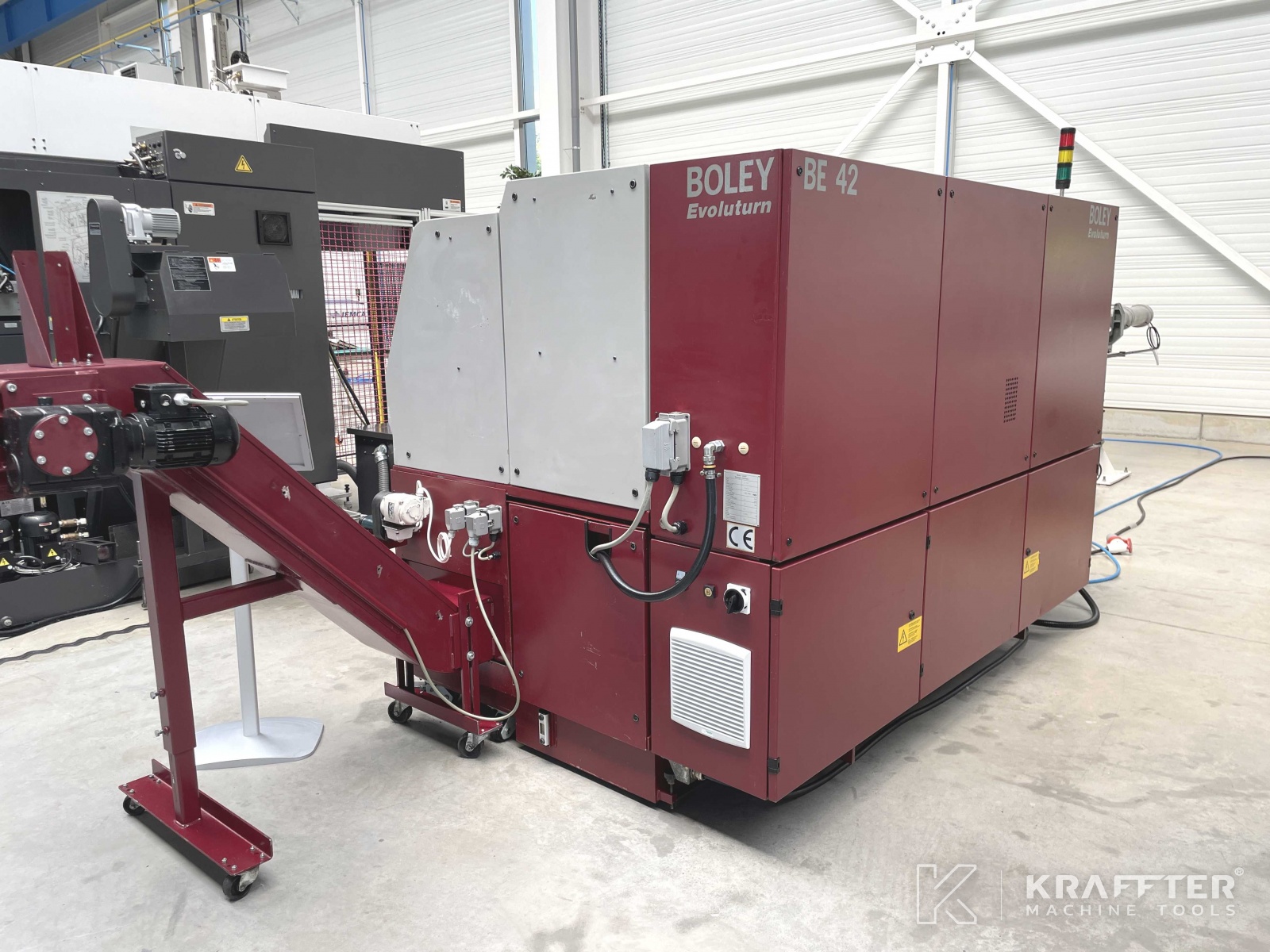

*Chip conveyor visible in the photos not included with the machine
