Verkauft

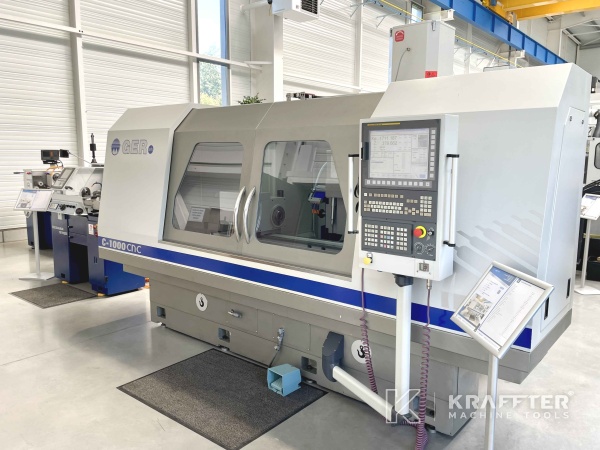

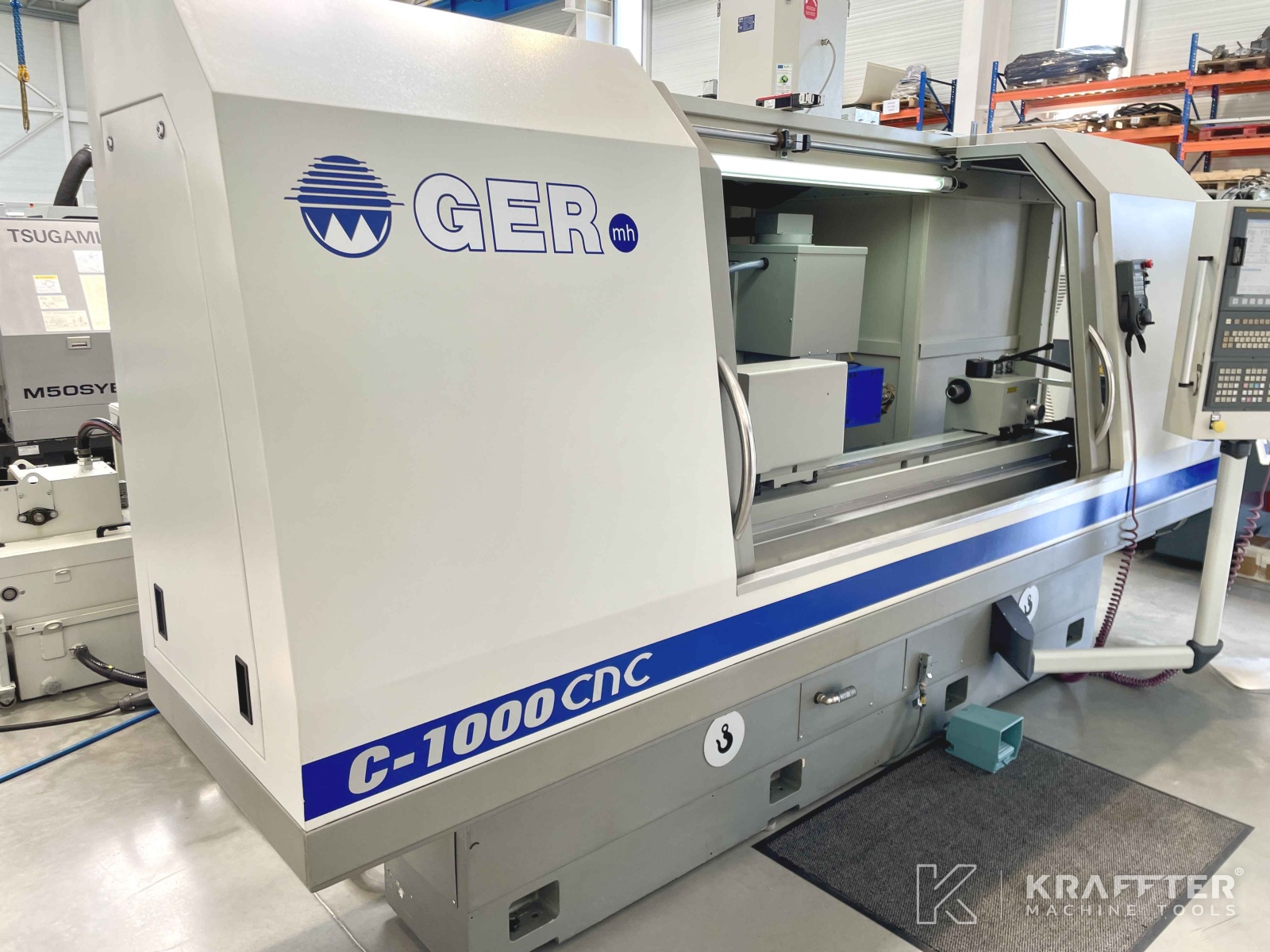

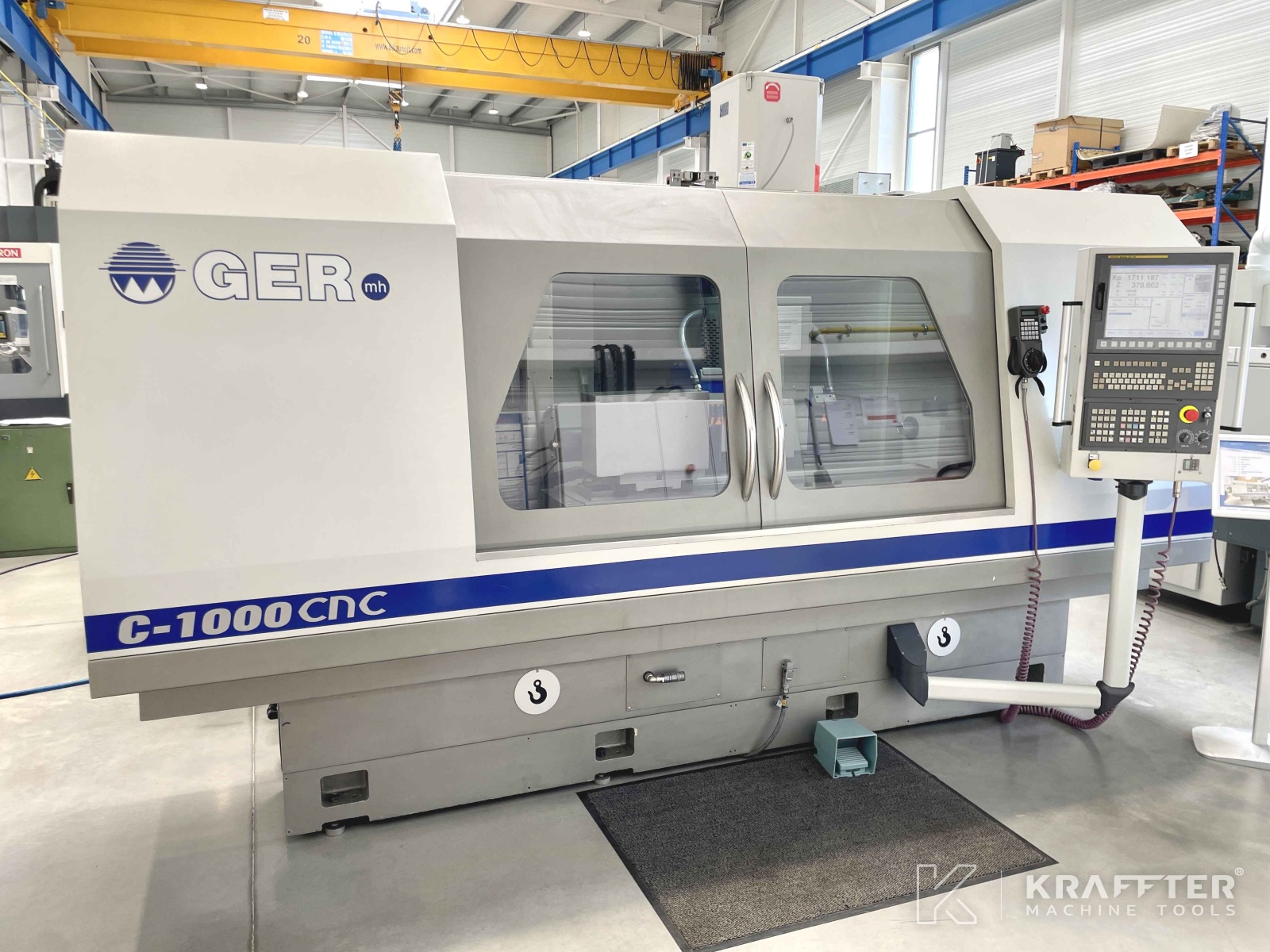

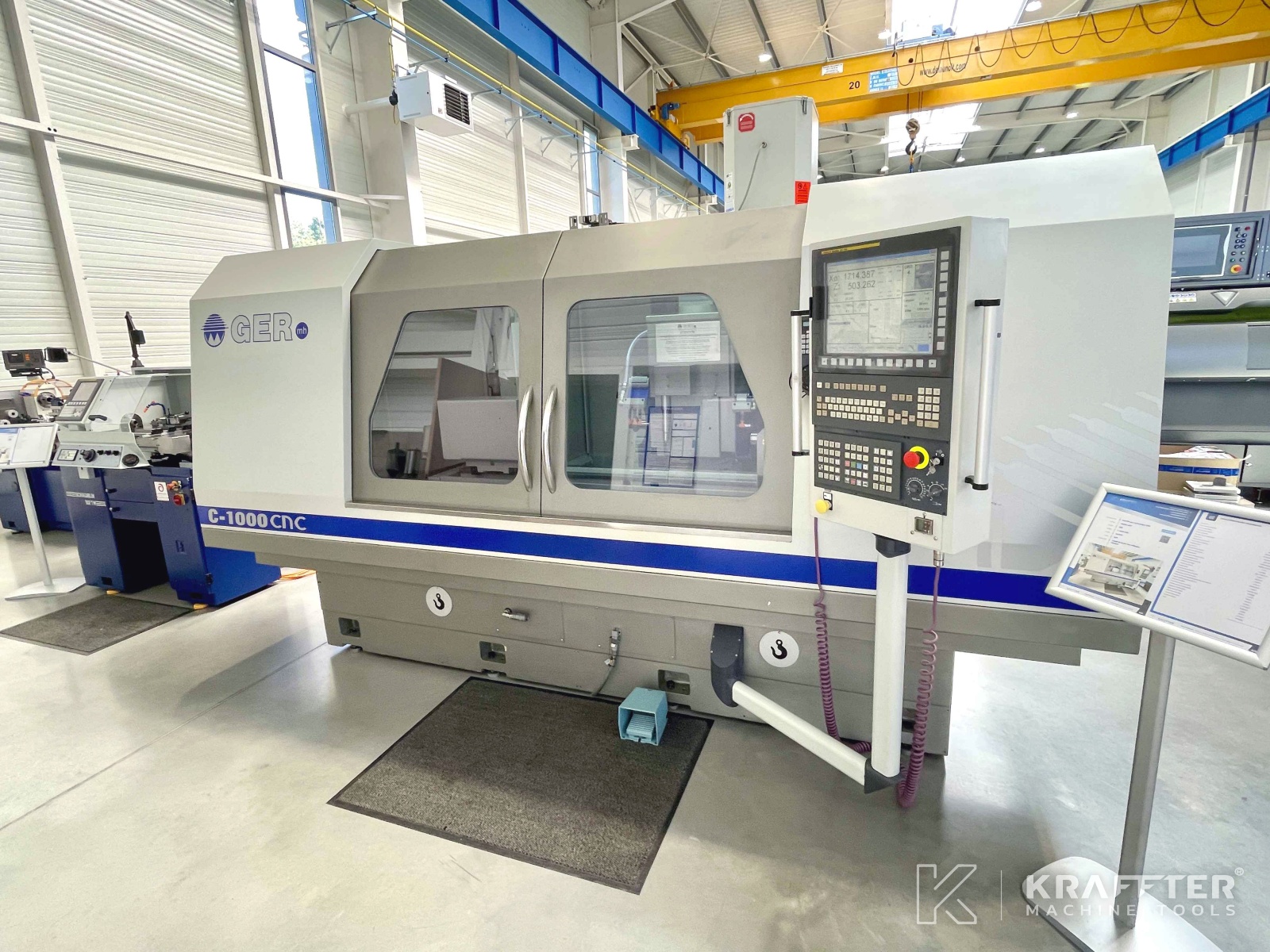

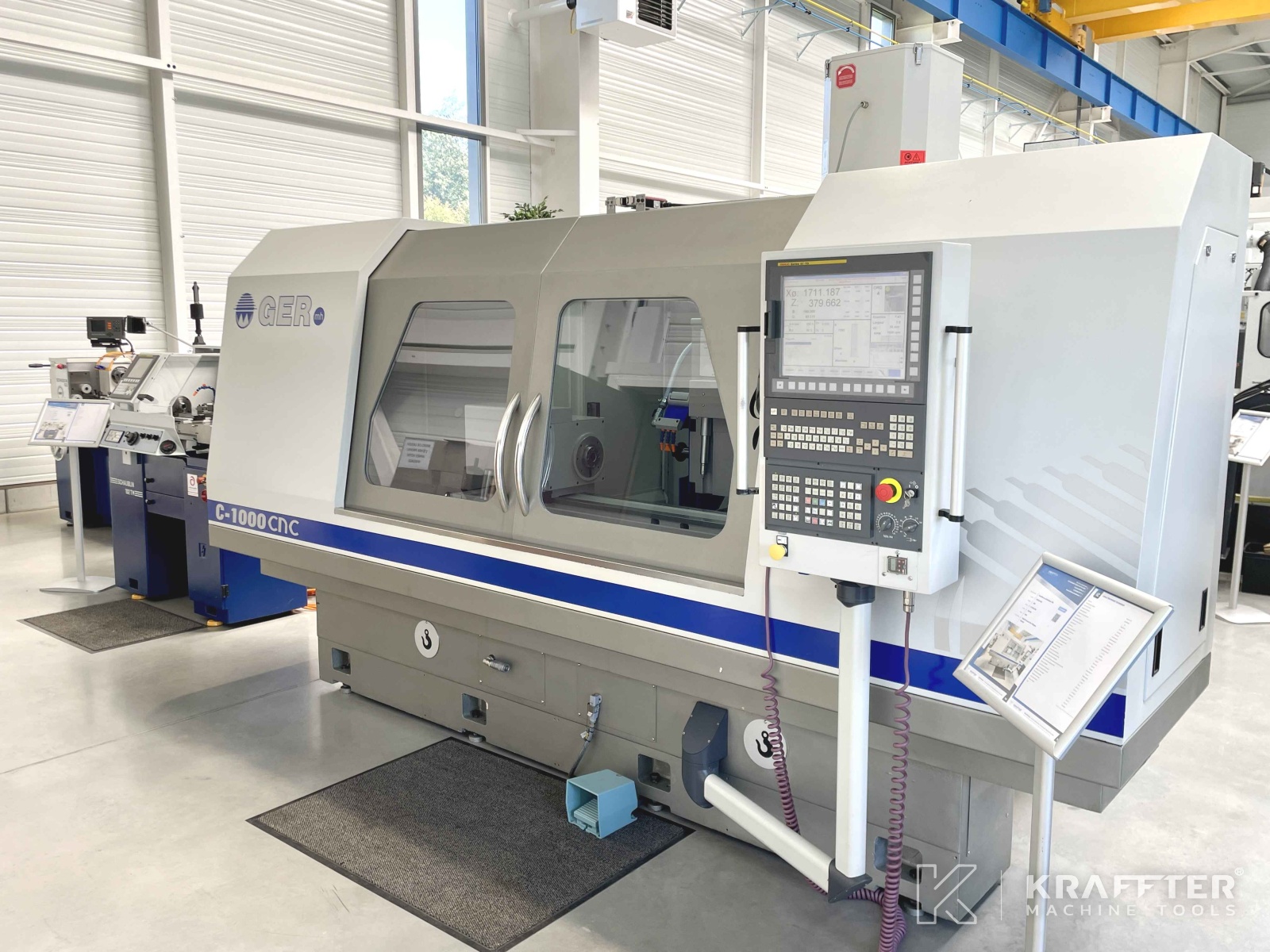

Maschinentyp: CNC-Rundschleifmaschine
Marke : GER
N° de stock: 90088
Modell : C-1000 CNC
Jahr : 2015
Standort : 73240 St-Genix-les-Villages, FRANCE
MASCHINE VERKAUFT
Interessiert an einem ähnlichen Modell?
Hinterlassen Sie uns Ihre Kontaktdaten:
Technische Daten

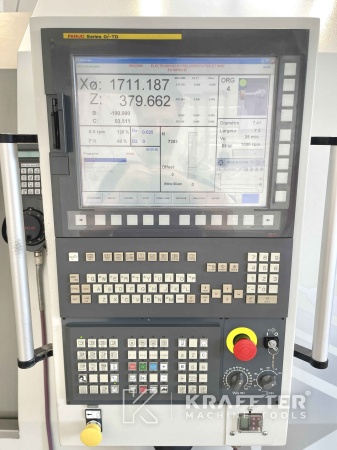

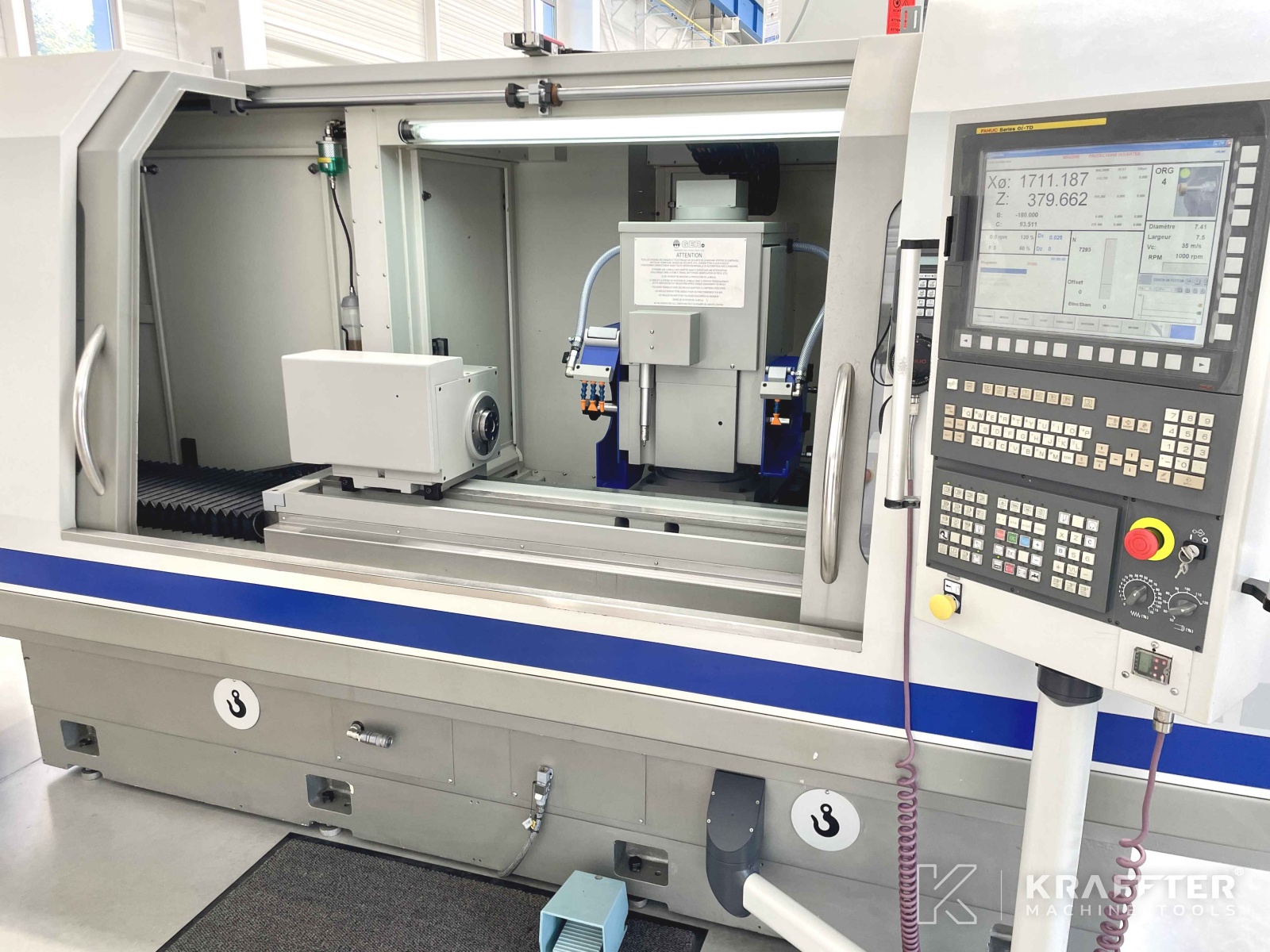

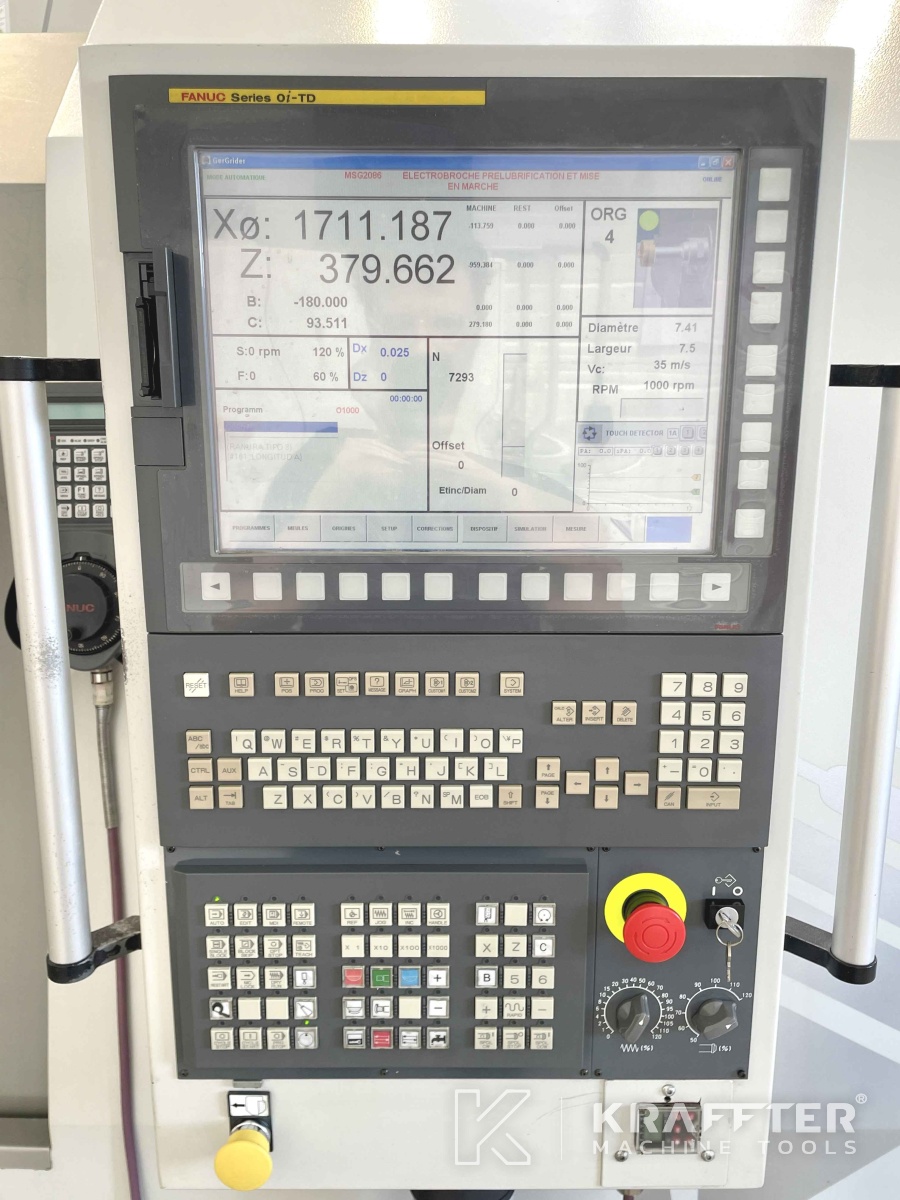

CN-Typ
FANUC 0i-TD
Installierte Softwareversion
GERGRINDER
Farbiger Touchscreen
Ja
Spitzenweite
1000 [mm]
Spitzenhöhe
140
Max. Schleifdurchmesser
275 [mm]
Verfahrweg X-Achse
250 [mm]
Min. Geschwindigkeit Verfahrweg X-Achse
0.01 [mm/min]
Max. Geschwindigkeit Verfahrweg X-Achse
15000 [mm/min]
Auflösung X-Achse
0.001 [mm]
Verfahrweg Z-Achse
1150 [mm]
Min. Geschwindigkeit Verfahrweg Z-Achse
0.01 [mm/min]
Max. Geschwindigkeit Verfahrweg Z-Achse
15000 [mm/min]
Ausrichtung des Tischs
+/- 9 [°]
Leistung Schleifscheibenspindel
5.5 [kW]
Winkelhub B-Achse
-20° / +210 [°] [°]
Indexierungsgenauigkeit B-Achse
0.001 [°]
Max. Schleifscheibendurchmesser
400 [mm]
Max. Schleifscheibenbreite
50 [mm]
Schleifscheibenbohrung
127 [mm]
Werkstück-Spindelnase
DIN 55.026 N° 5
Innenkonus Werkstückspindel
Morse 4
Max. Drehzahl Werkstückspindel
1000 [U/min]
Max. zulässiges Gewicht Werkstückspindelstock zwischen Spitzen
100 [kg]
Drehwinkel Werkstückspindel
+/- 45 [°]

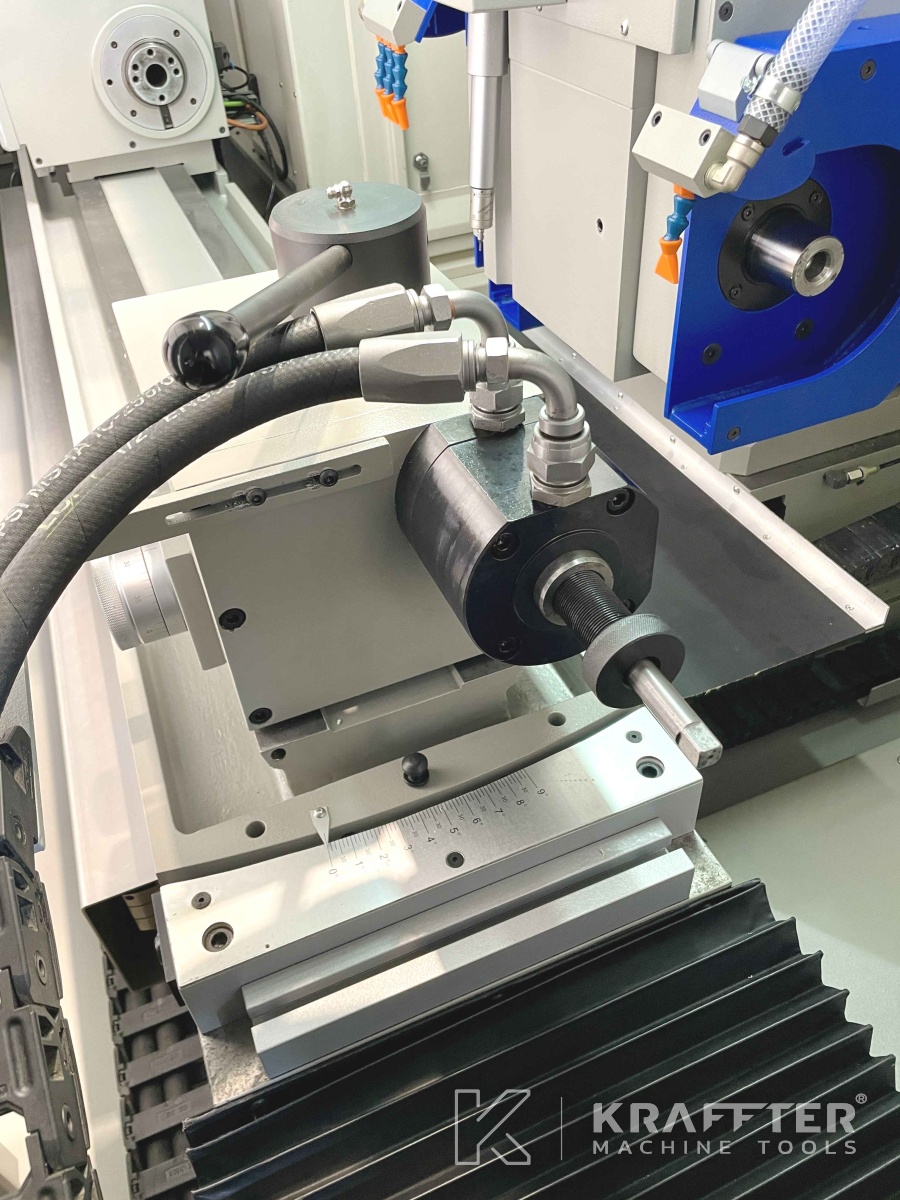

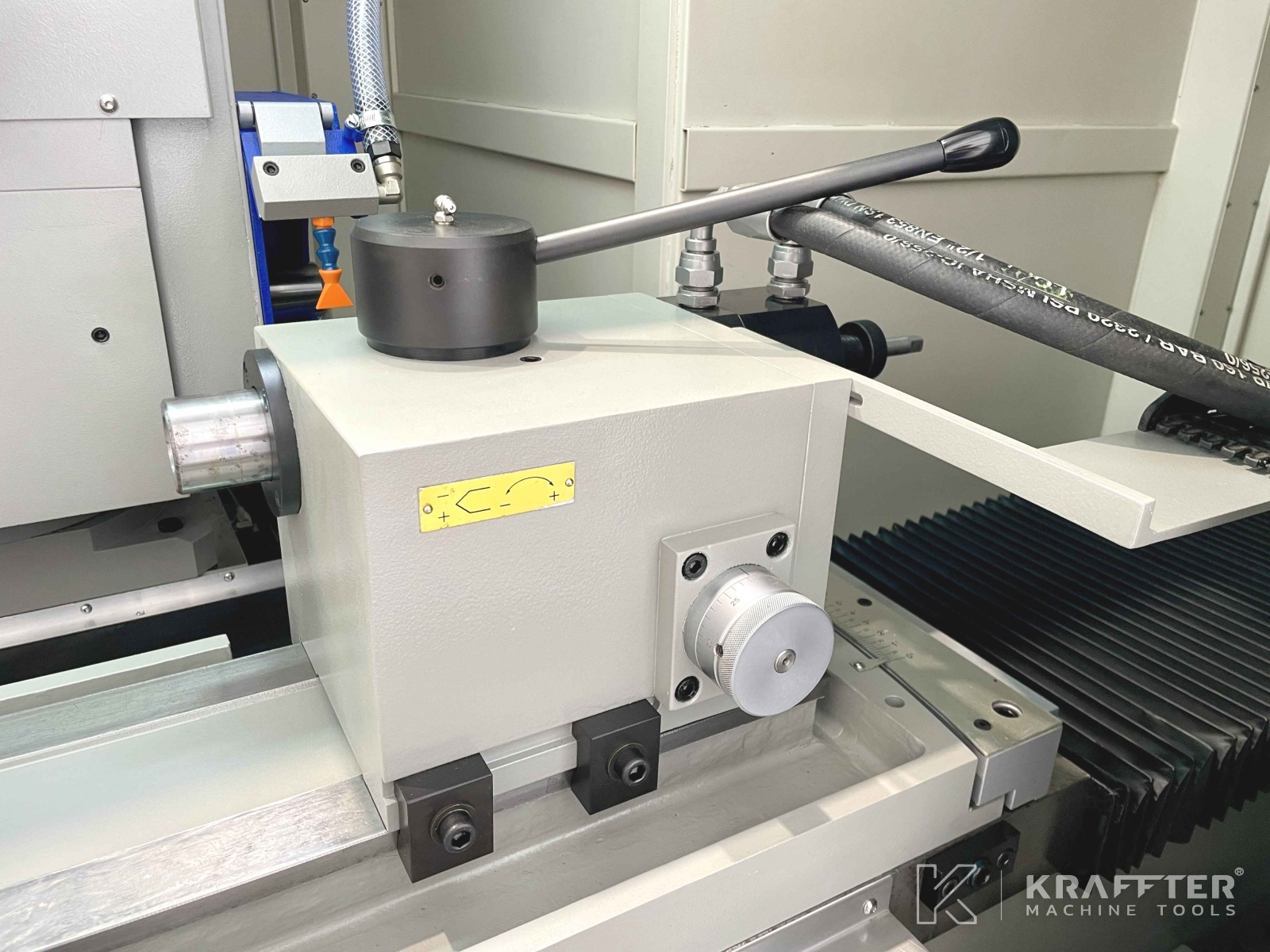

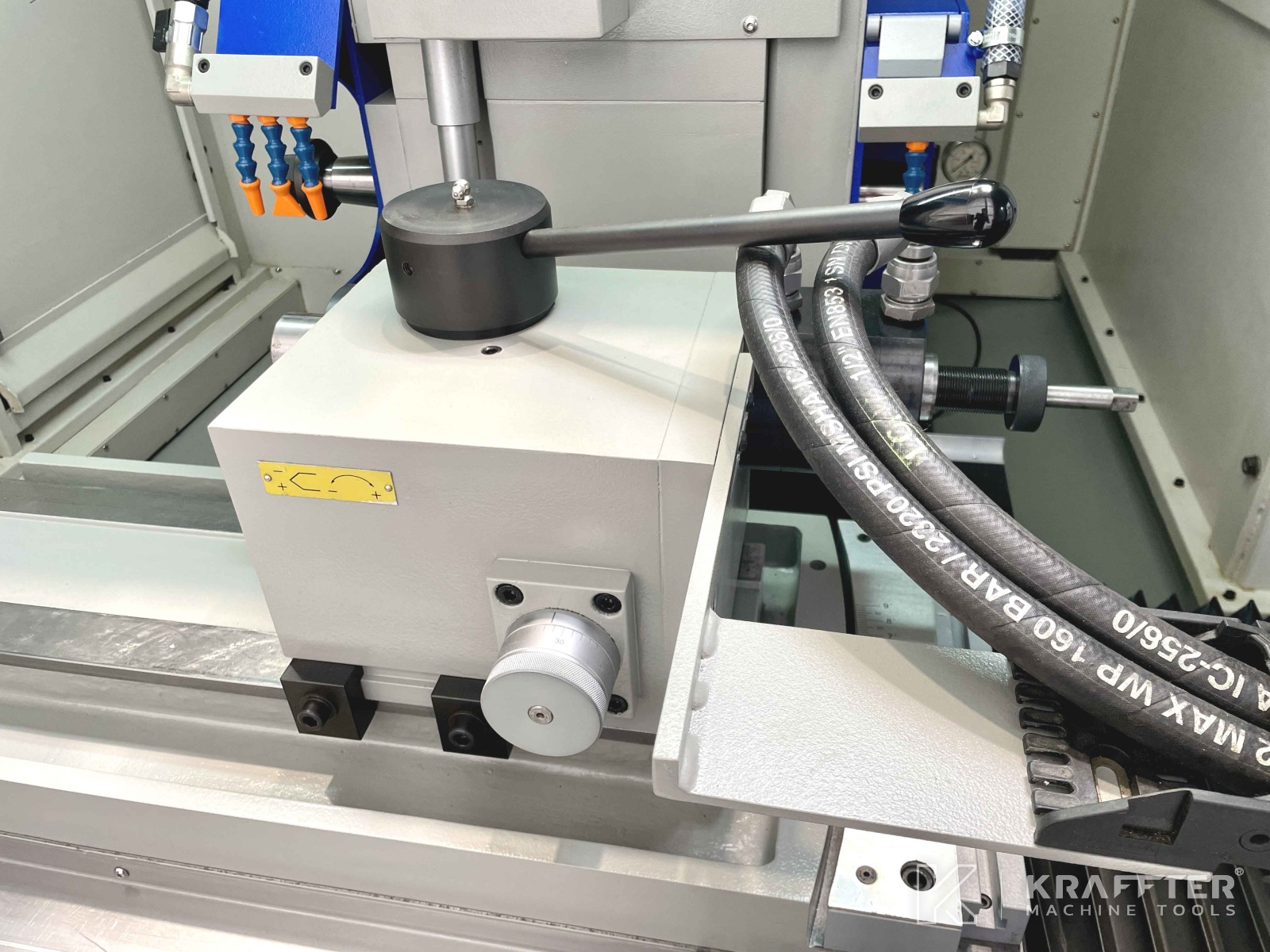

Reitstockkonus
Morse 4
Hub Reitstockhülse
40 [mm]
Durchmesser Hülse Reitstock
50 [mm]
Feineinstellung Reitstock
+/- 50 [µm]
Durchfluss Kühlmittelpumpe
60 [l/min]
Fassungsvermögen der Kühlmittelwanne
230 [l]
Versorgungsspannung
400 [V]
Installierte Leistung
30 [kVA]
Gewicht
4500 [kg]
Zusätzliche Informationen
ELECTRONIC AND MEASUREMENT ACCESSORIES:
-Z axis glass scale
-X axis glass scale
-Remote maintenance for FANUC control system

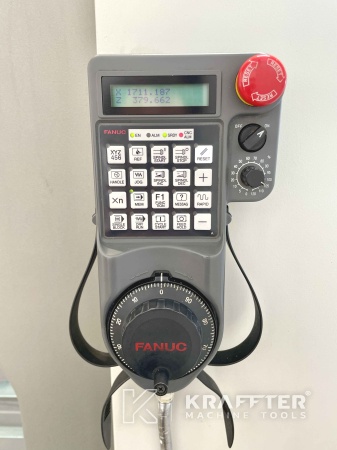

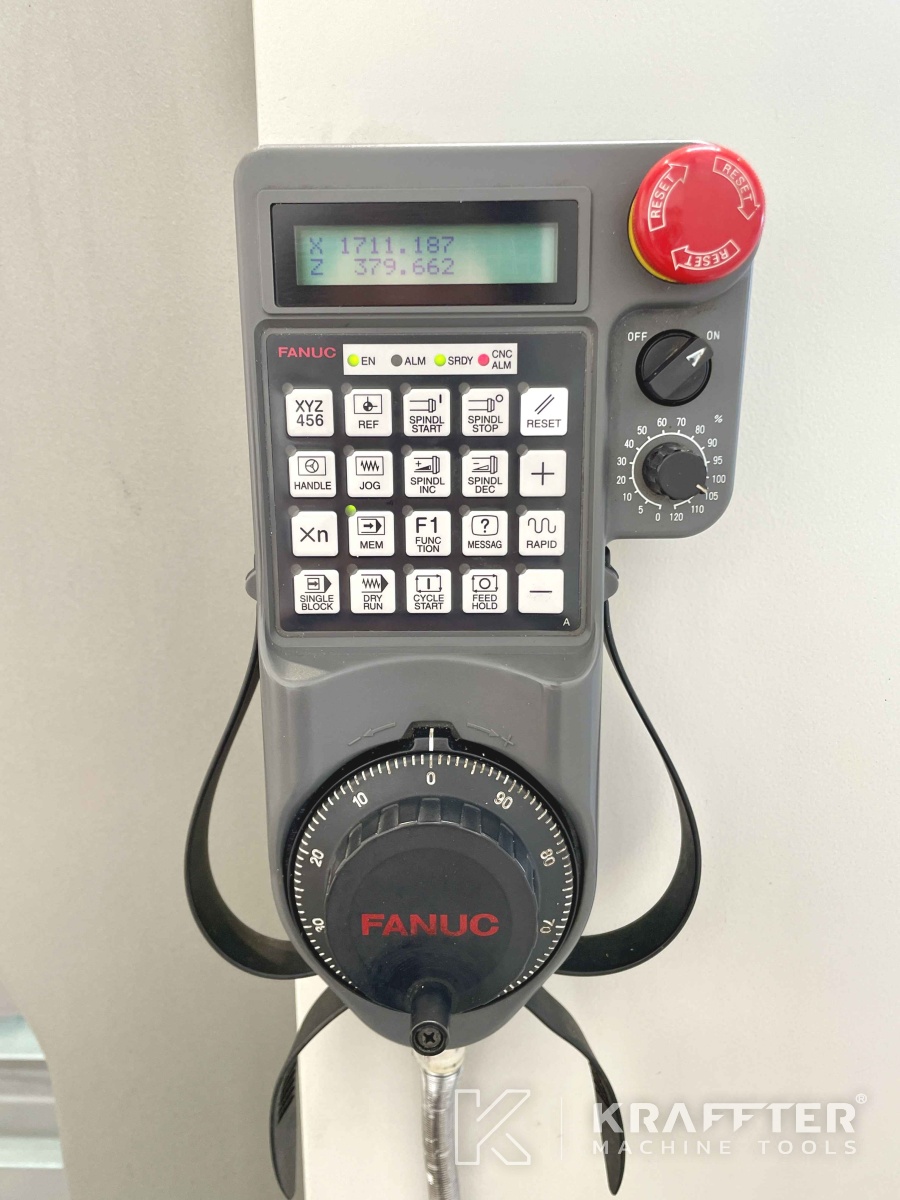

-FANUC electronic handwheel

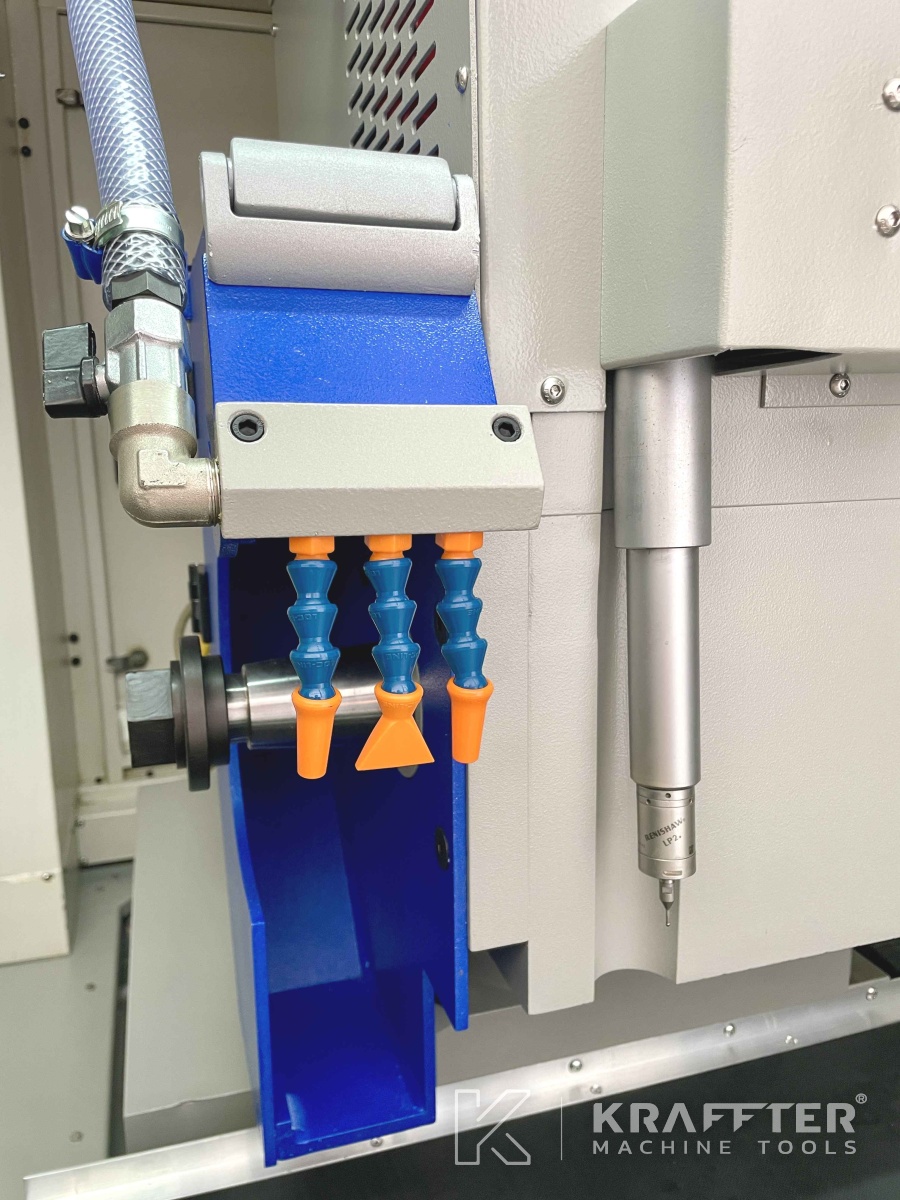

-Axial RENISHAW probe for longitudinal positioning of the part integrated in the wheelhead
-Interpolation of C and X axes for realisation of trochoidal shapes
-GAP (fast approximation) and CRASH (anti-collision) detection managed by the wheel-holder motor consumption data (functionnal for both wheels)

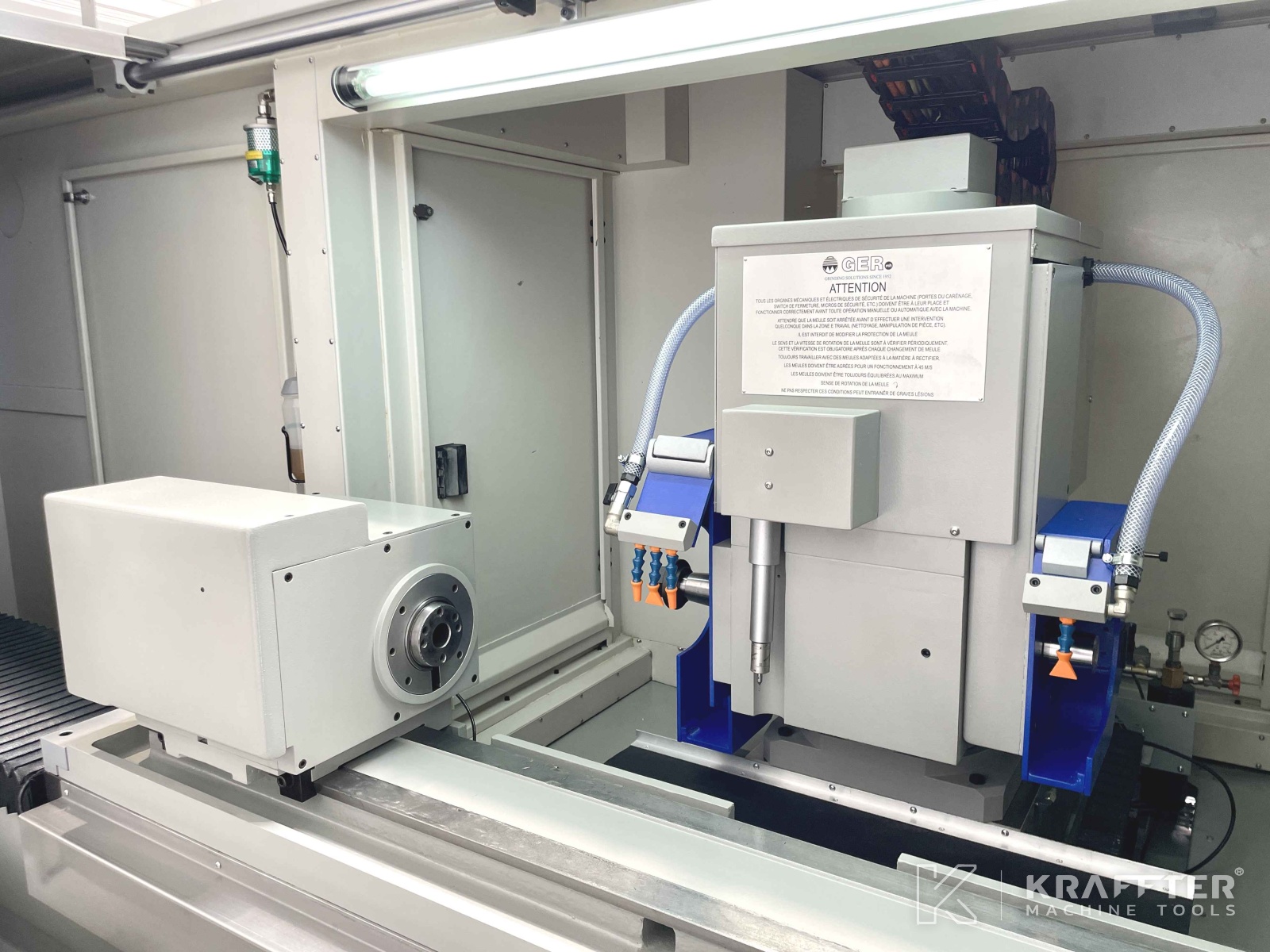

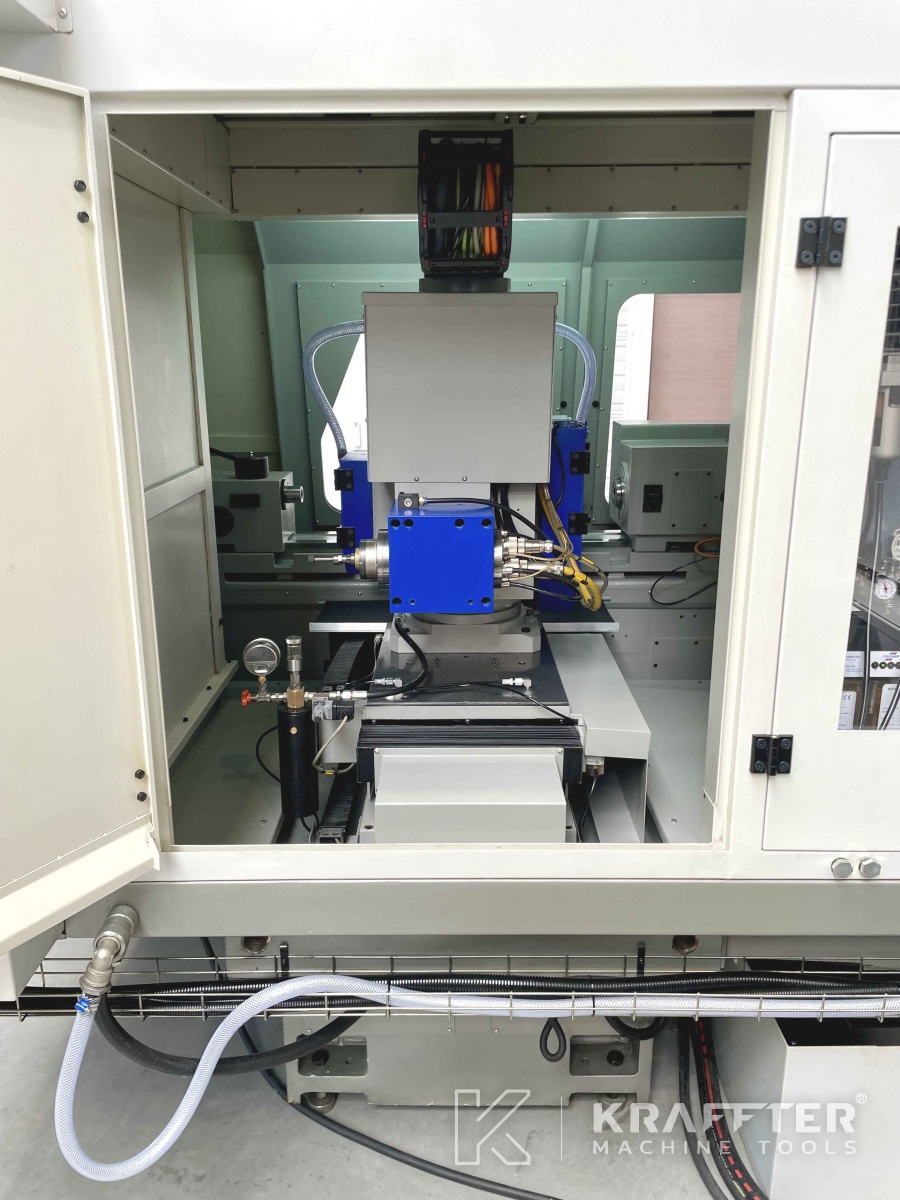

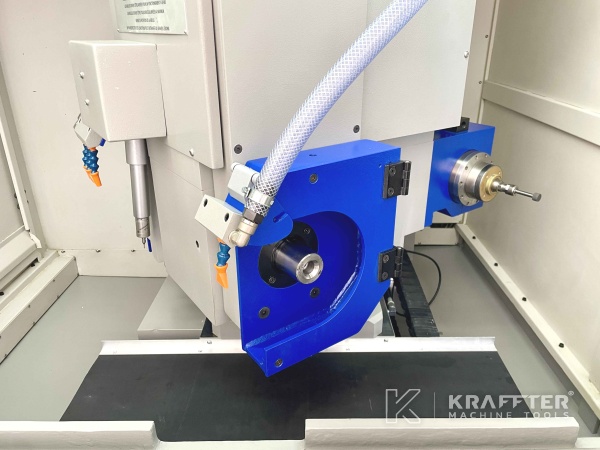

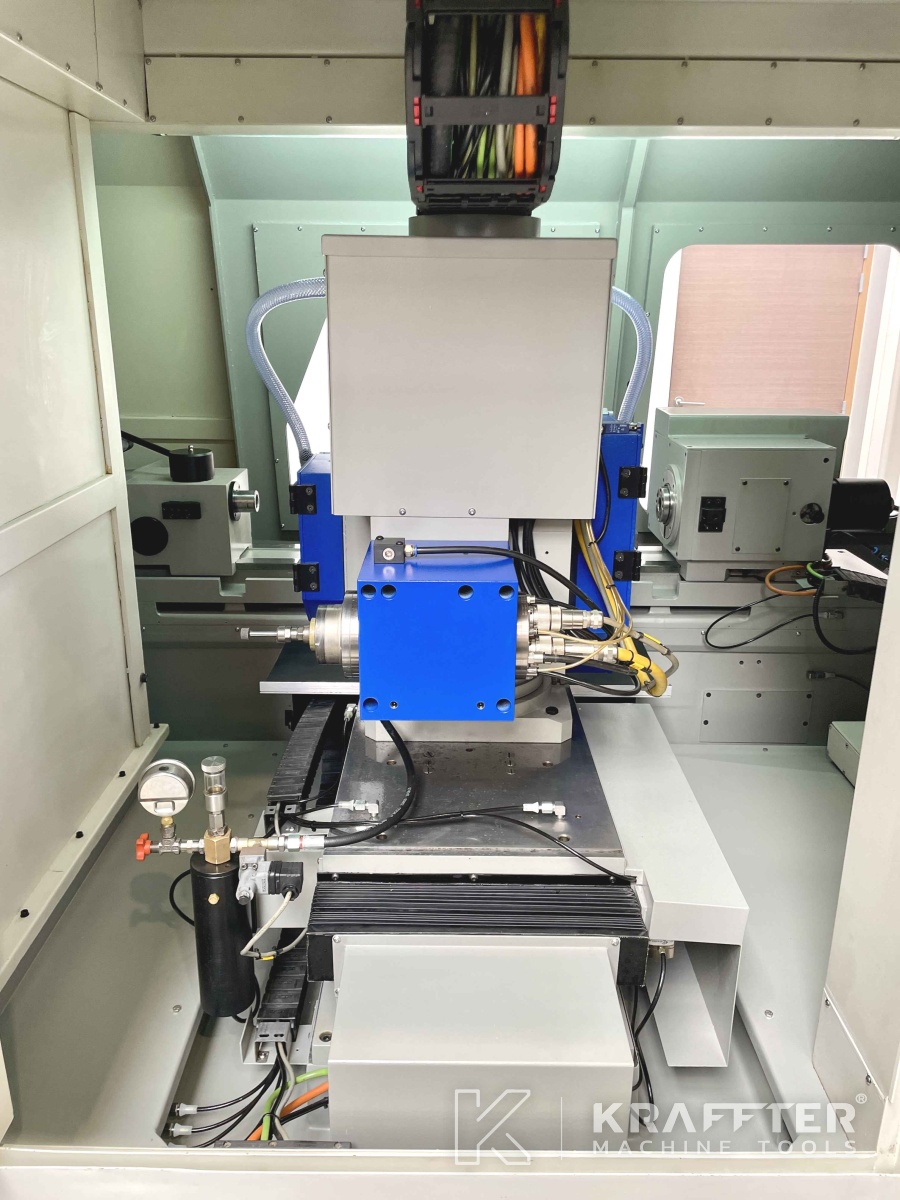

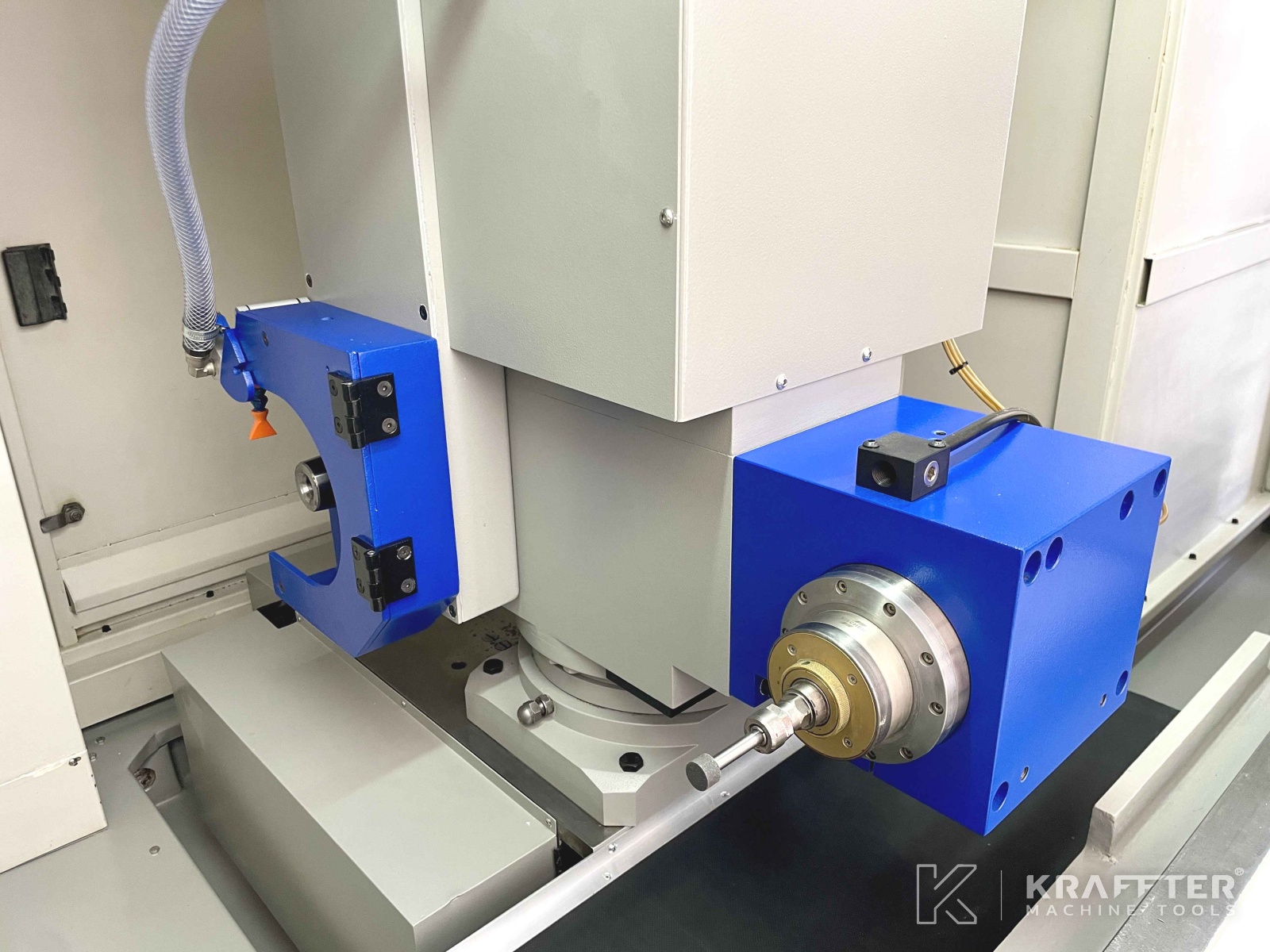

WHEELHEAD ACCESSORIES:

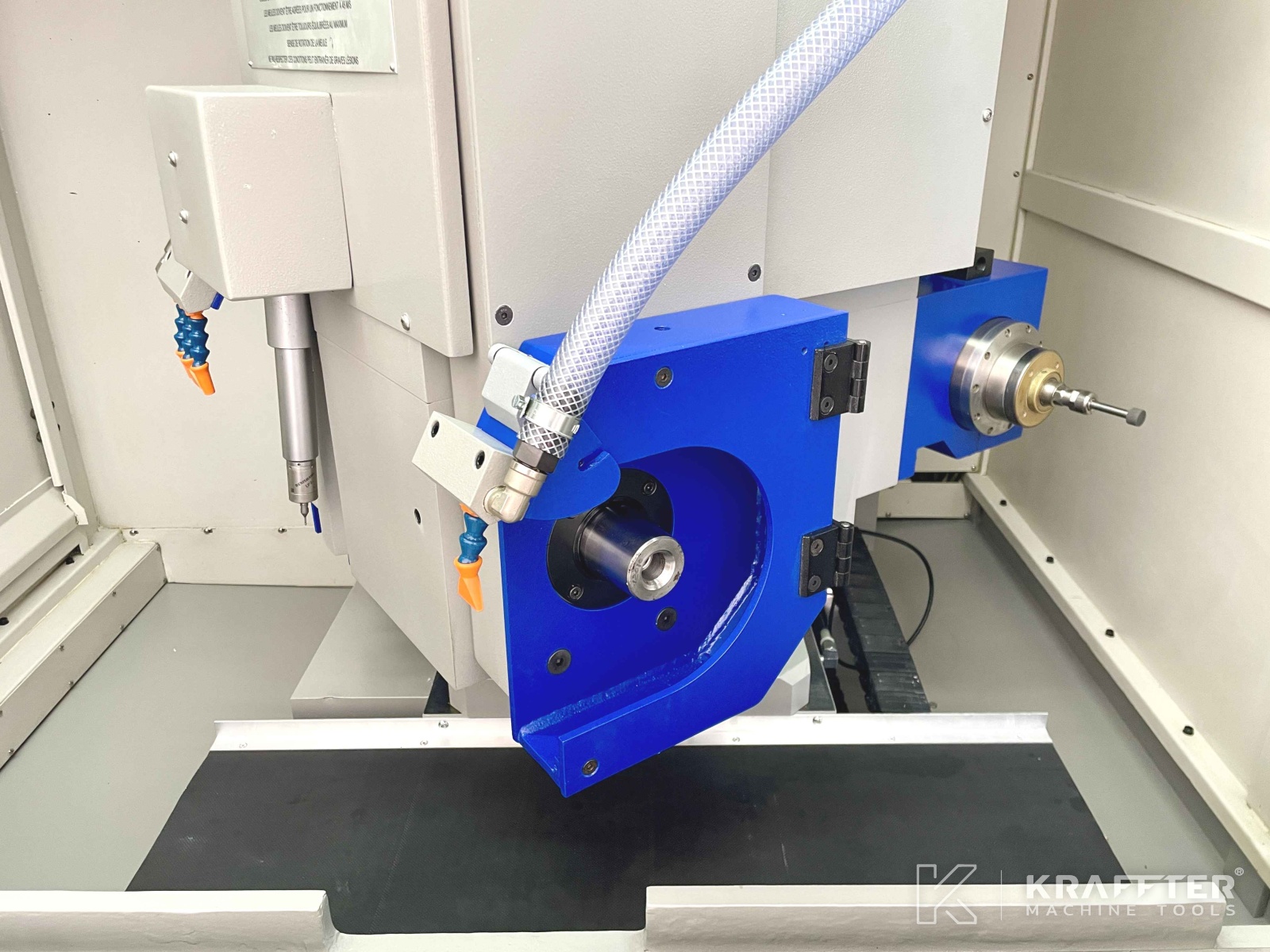

-B axis with automatic orientation -20°/+210 [°] - resolution 0.001 [°] for face, cone or internal grinding operations
-Right-hand grinding wheel Ø250 x 30 x 127 [mm]

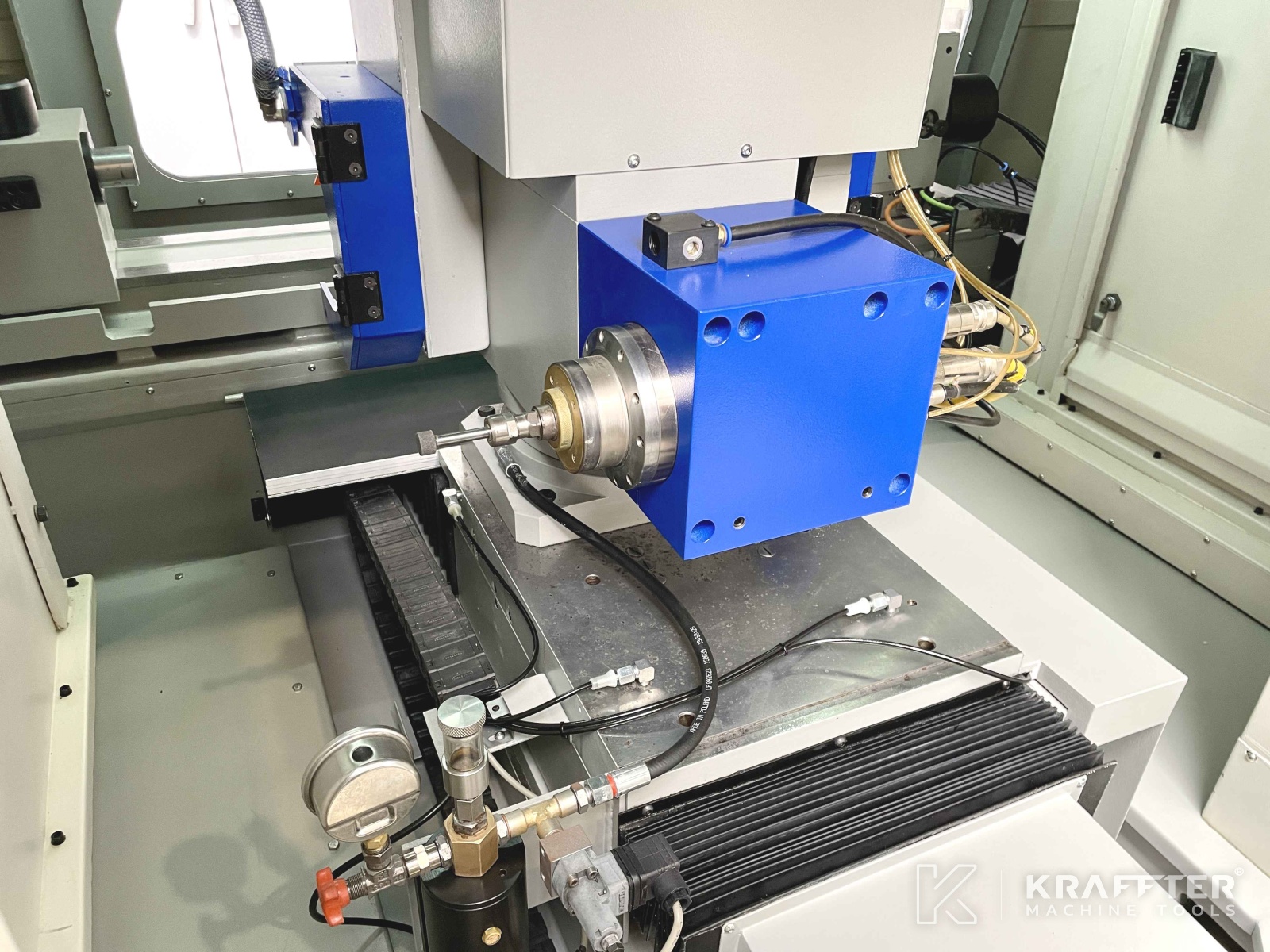

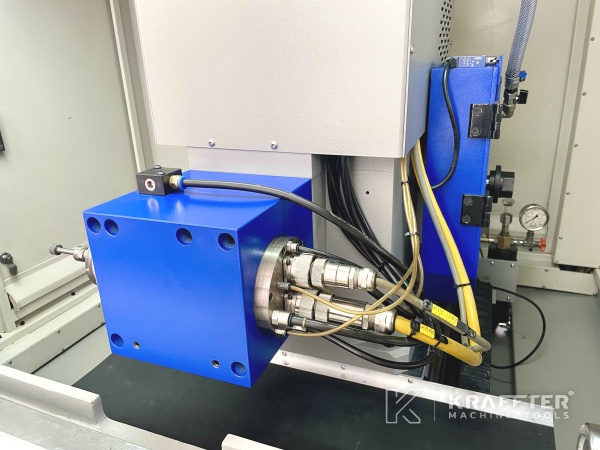

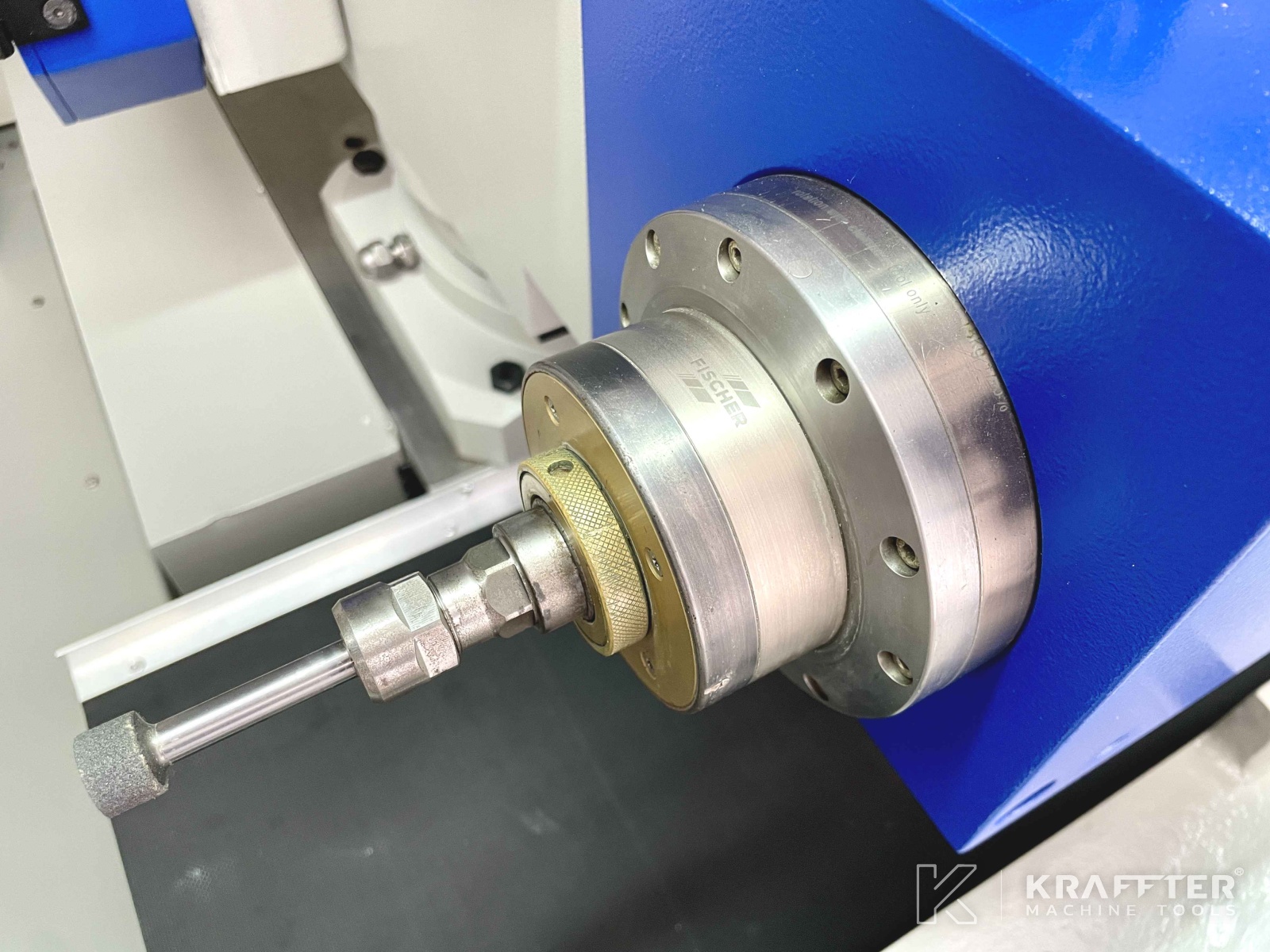

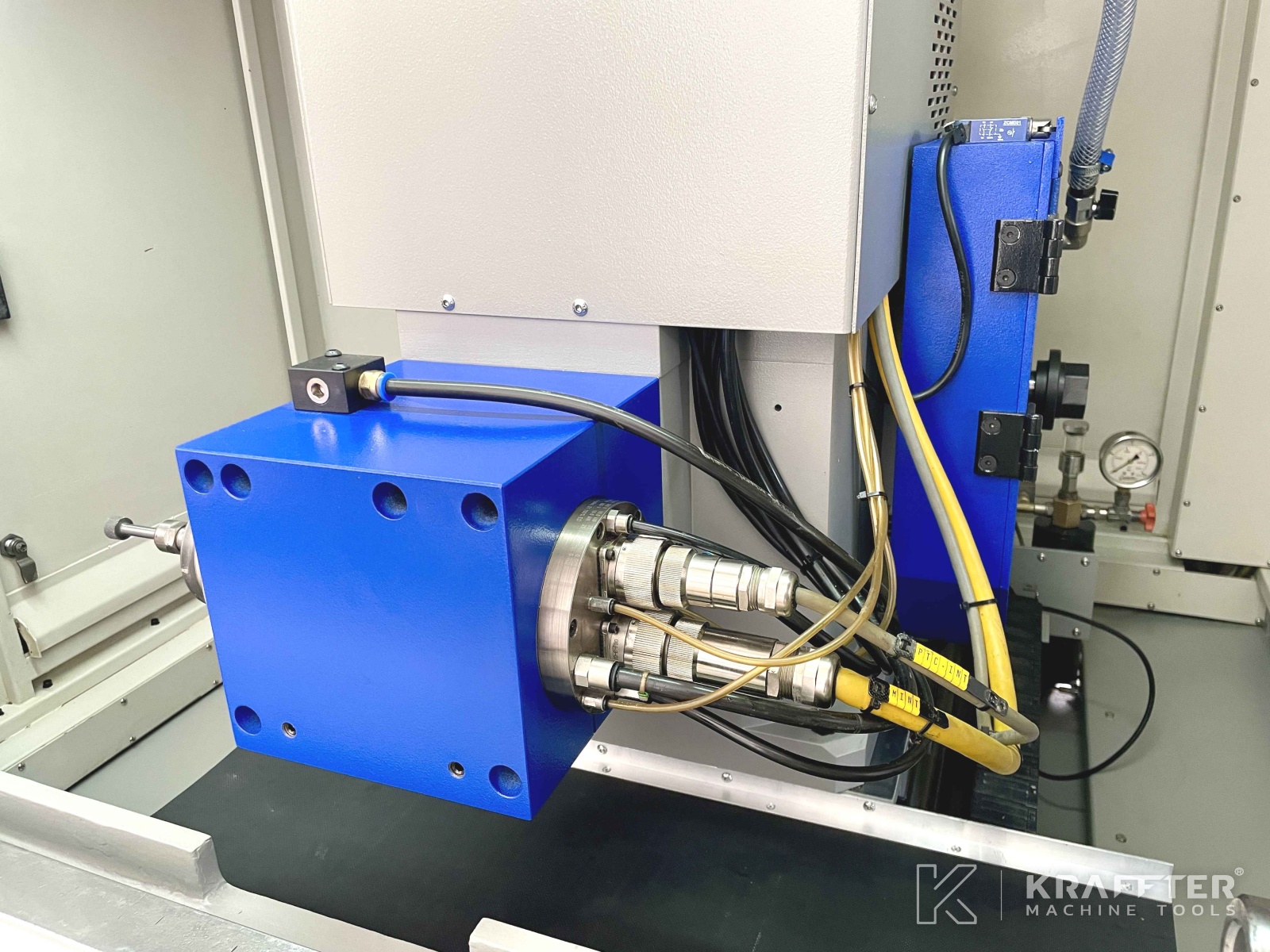

-FISCHER internal electrospindle type MF - Ø120 [mm] - 60'000 [rpm] - 10 [Kw] - HSK C25
-Cooler, lubrication unit for FISCHER spindle

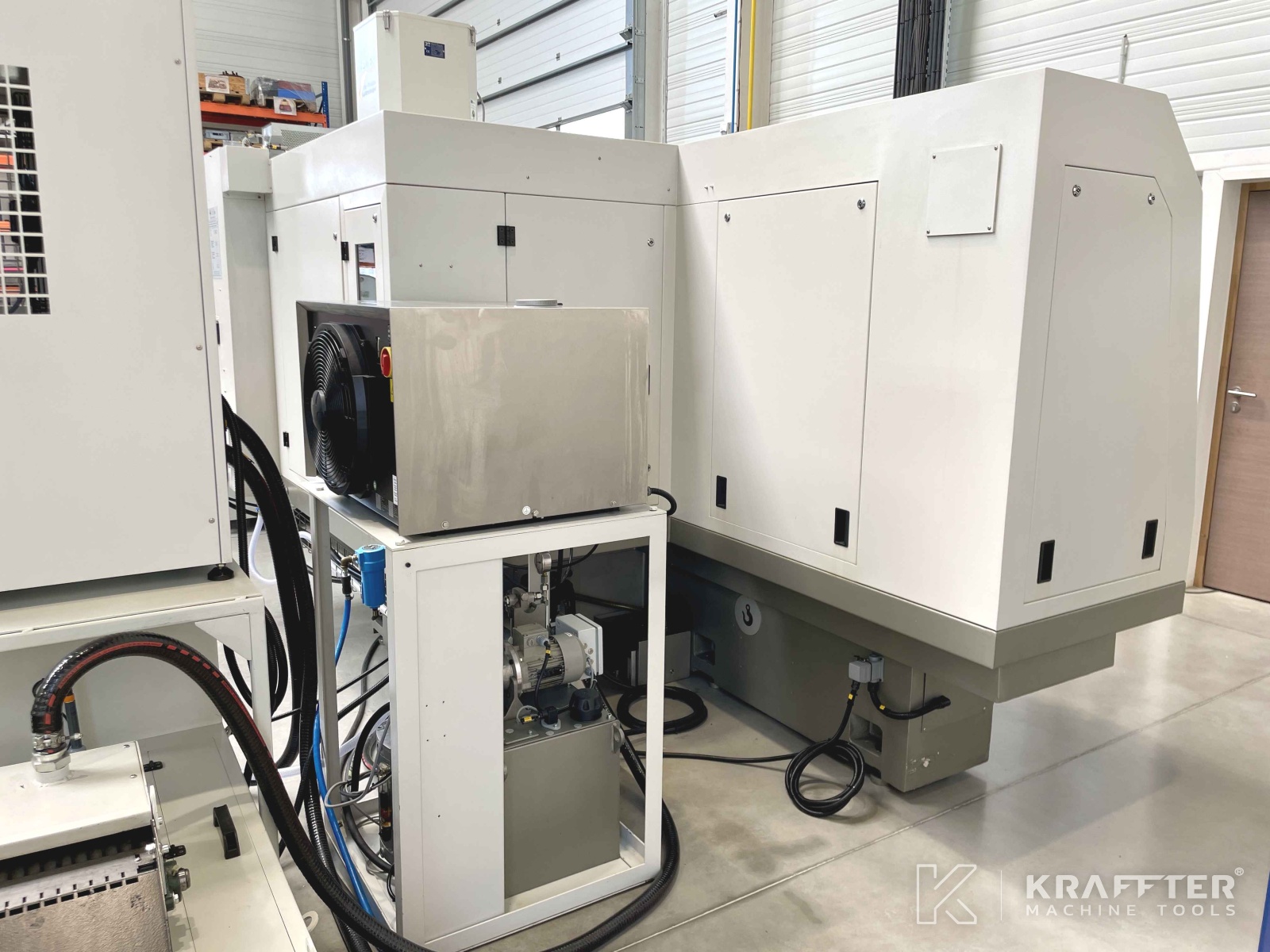

-Hydrostatic slides on X-axis to minimise "stick-slip" effects on C-axis applications (hydraulic unit included)

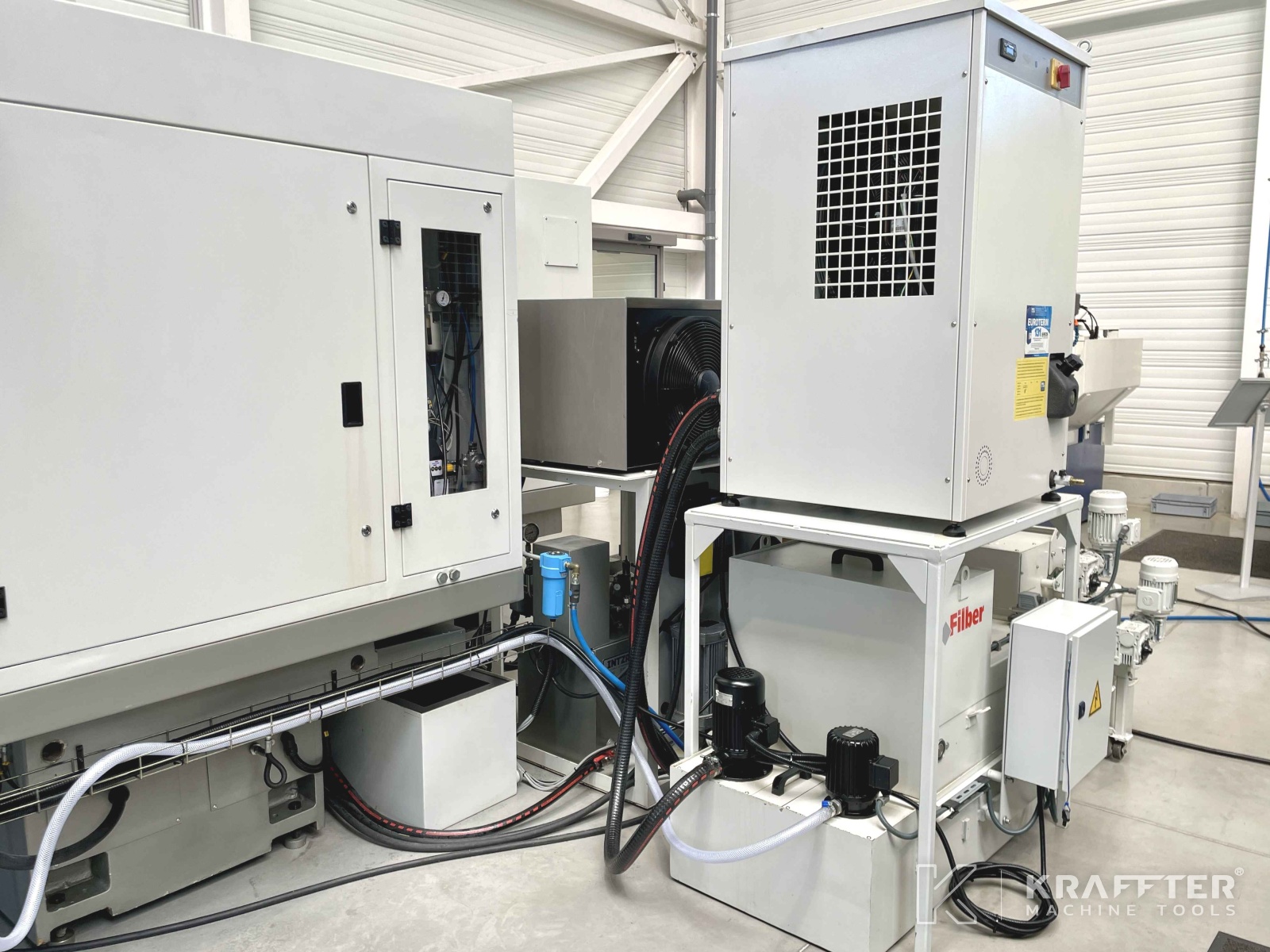

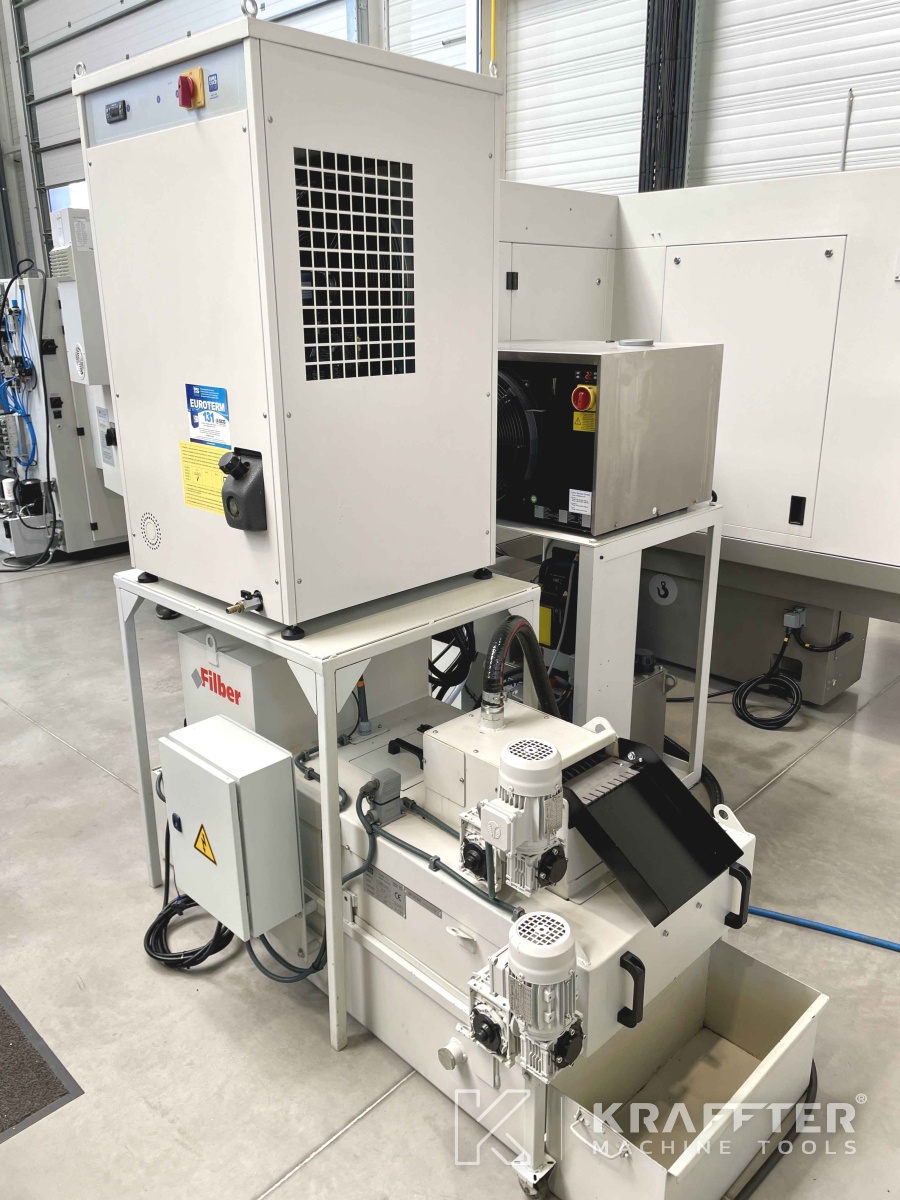

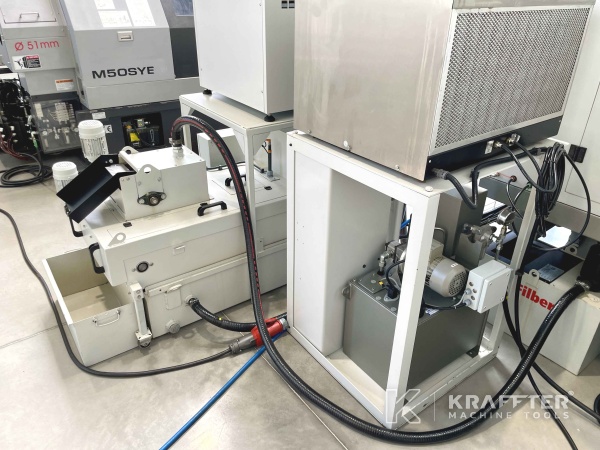

COOLANT ACCESSORIES:

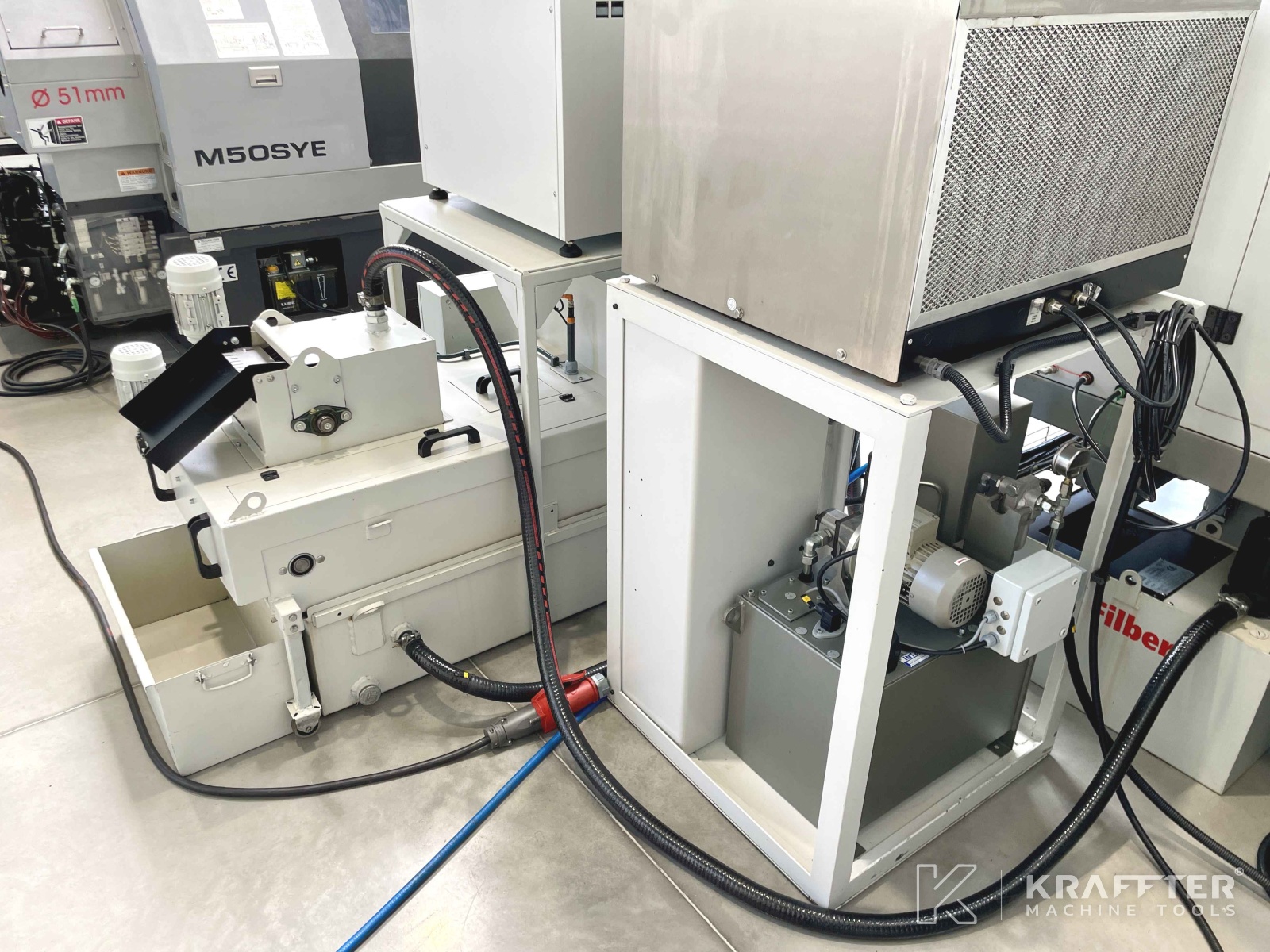

-230 [l] coolant tank with paper filtration and magnetic separator
-Mist extraction device

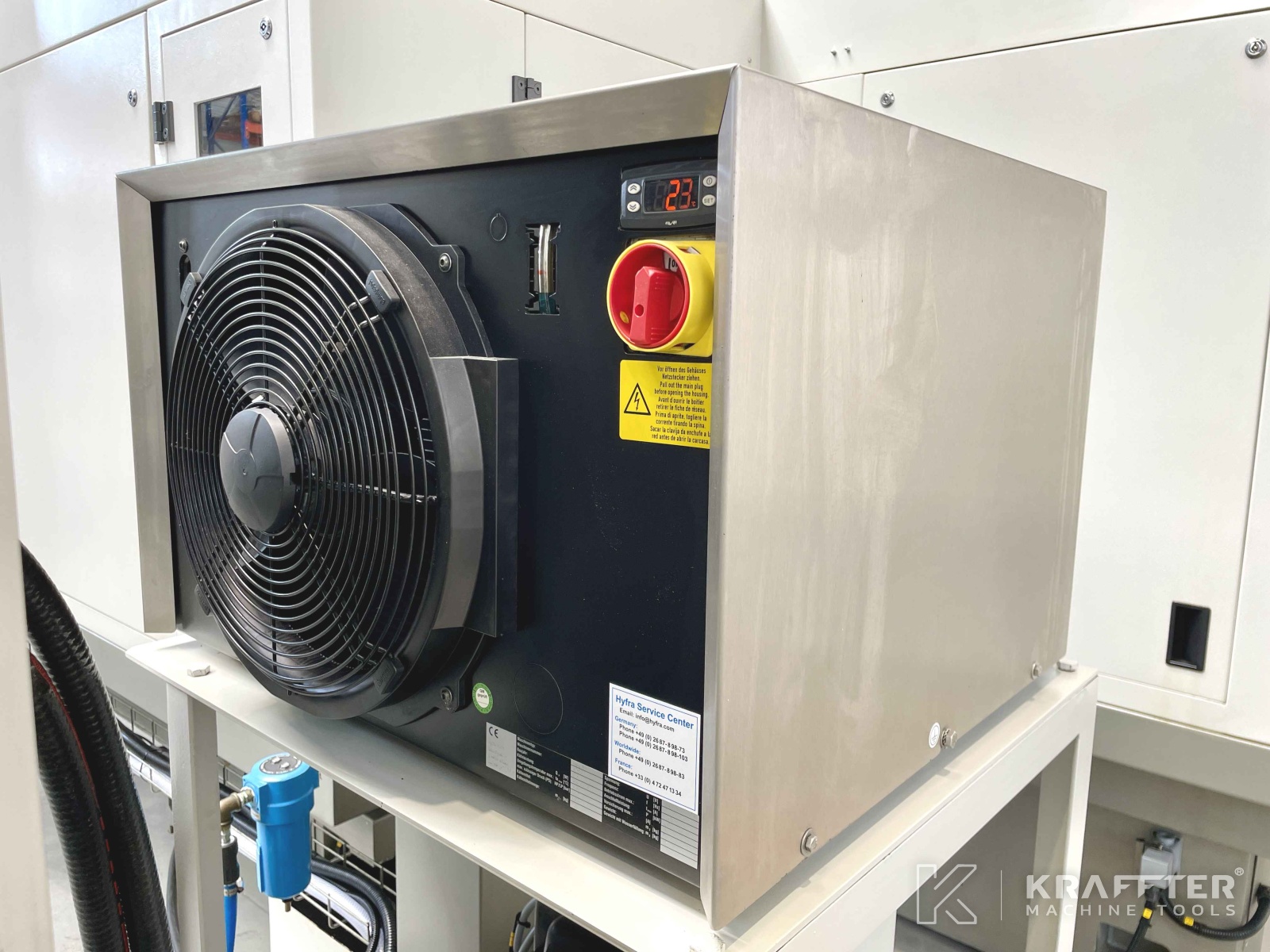

-2.4 [Kw] lubrication cooler unit

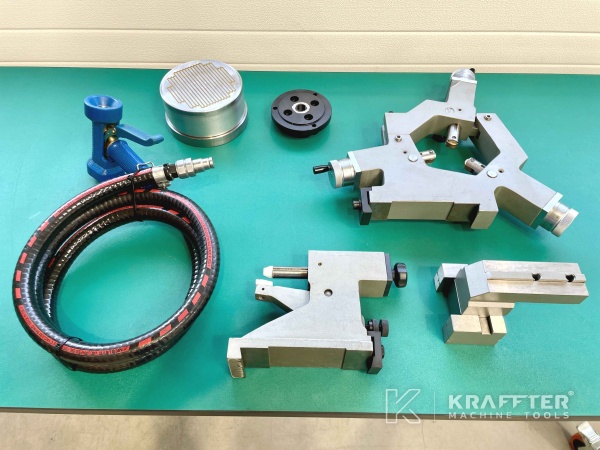

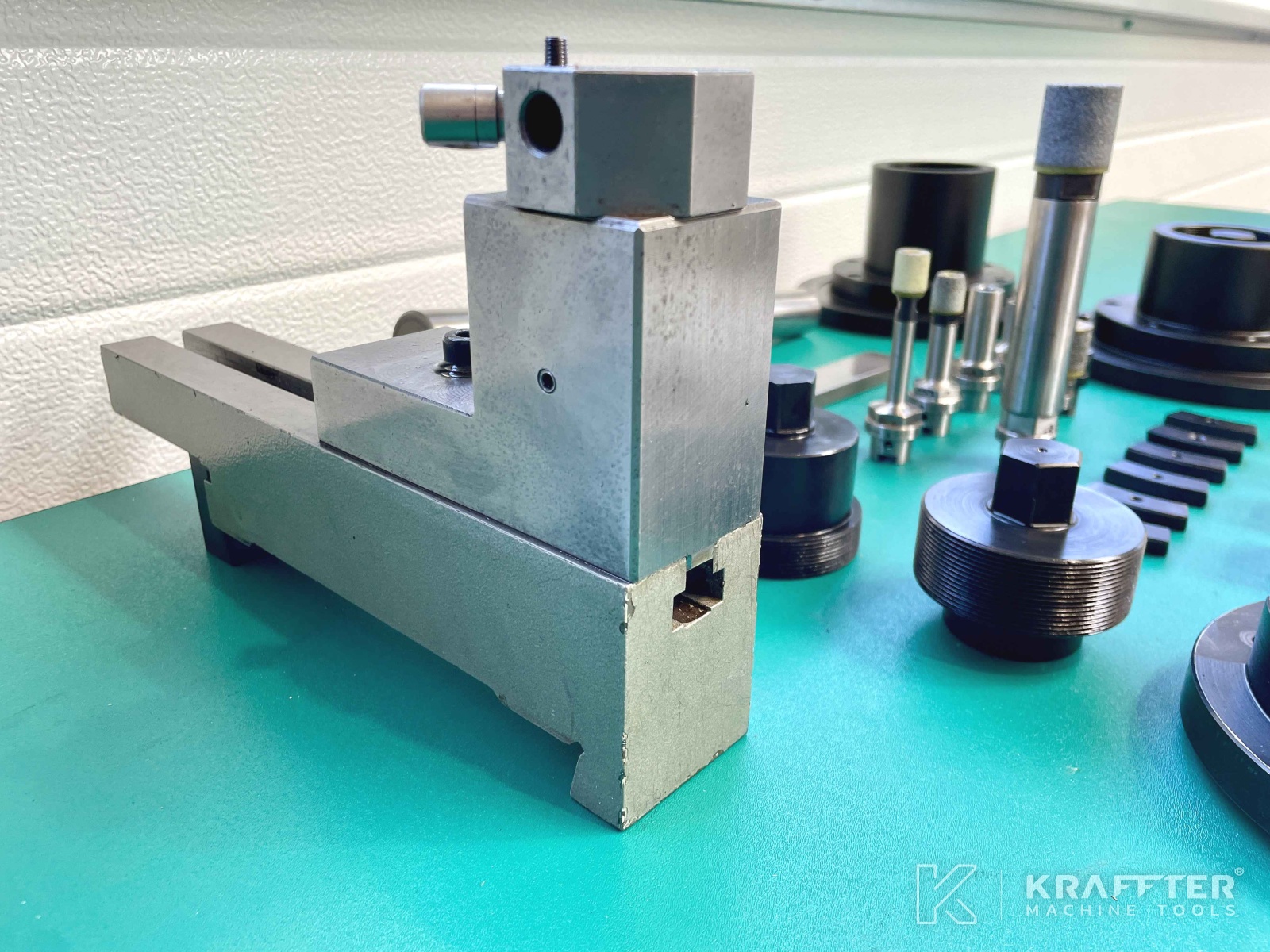

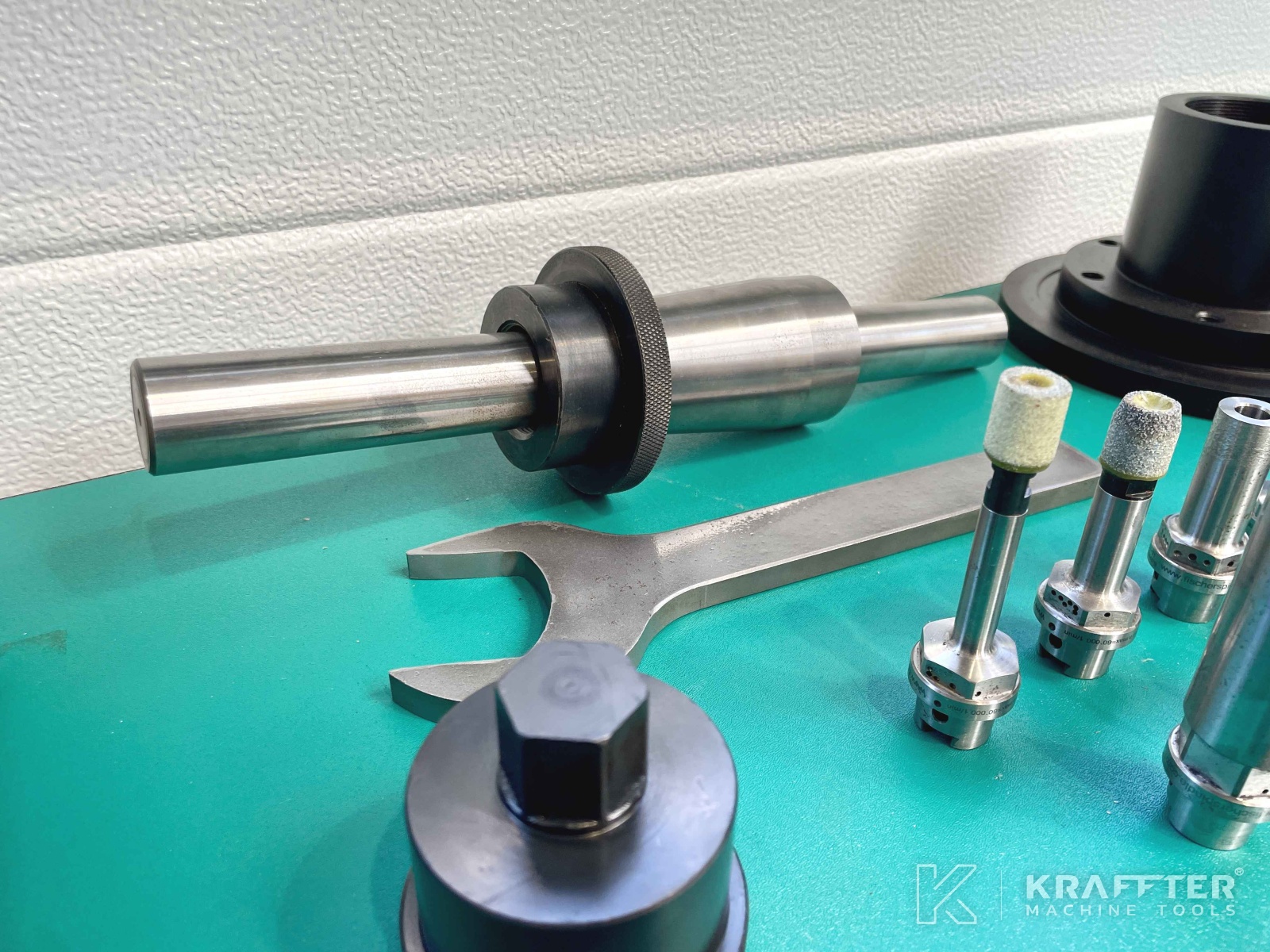

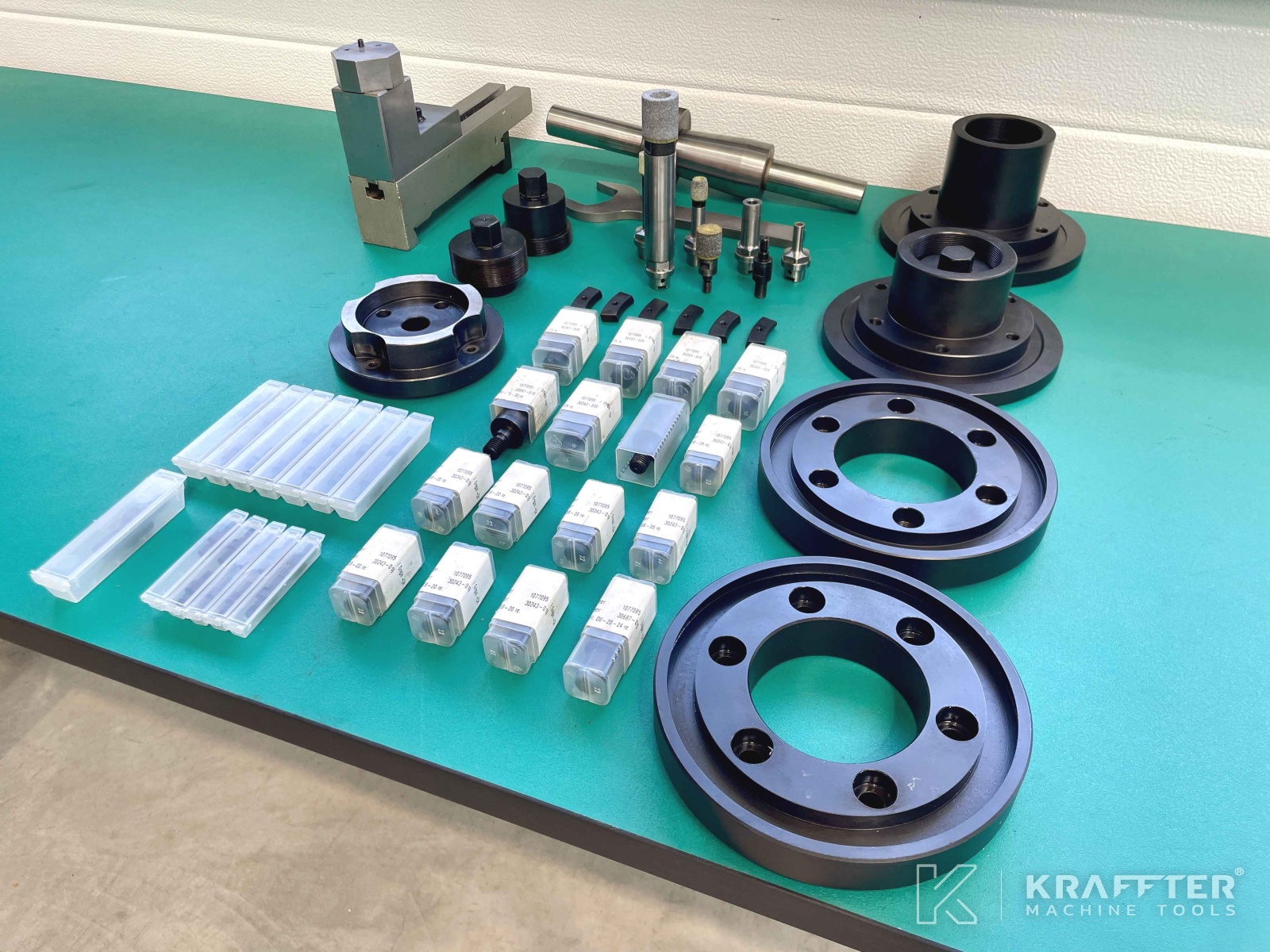

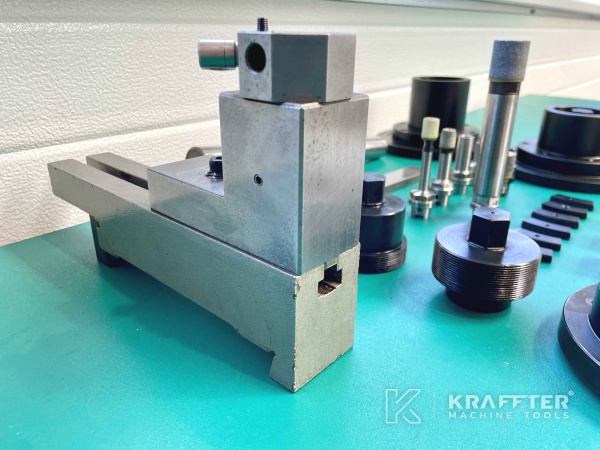

ACCESSORIES:
x1 manually-operated magnetic chuck Ø160 [mm]
x1 precision steady rest 2 points Ø10 to 110 [mm] tip height 140 [mm]
x1 precision steady rest 3 points Ø10 to 110 [mm] tip height 140 [mm] with micrometric feed
x1 table mounted wheel dresser
x1 wheel balancing shaft
x2 wheel flanges
x6 wheel-holders (HSK C25)
x2 sets of balancing weights for wheel flanges
Miscellaneous accessories
