Verkauft

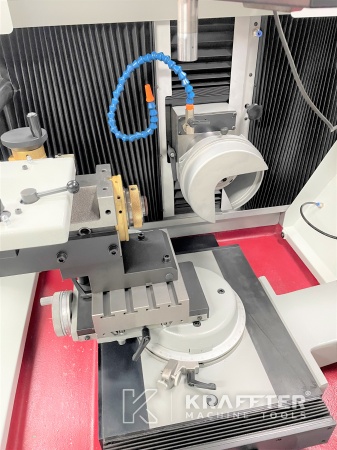

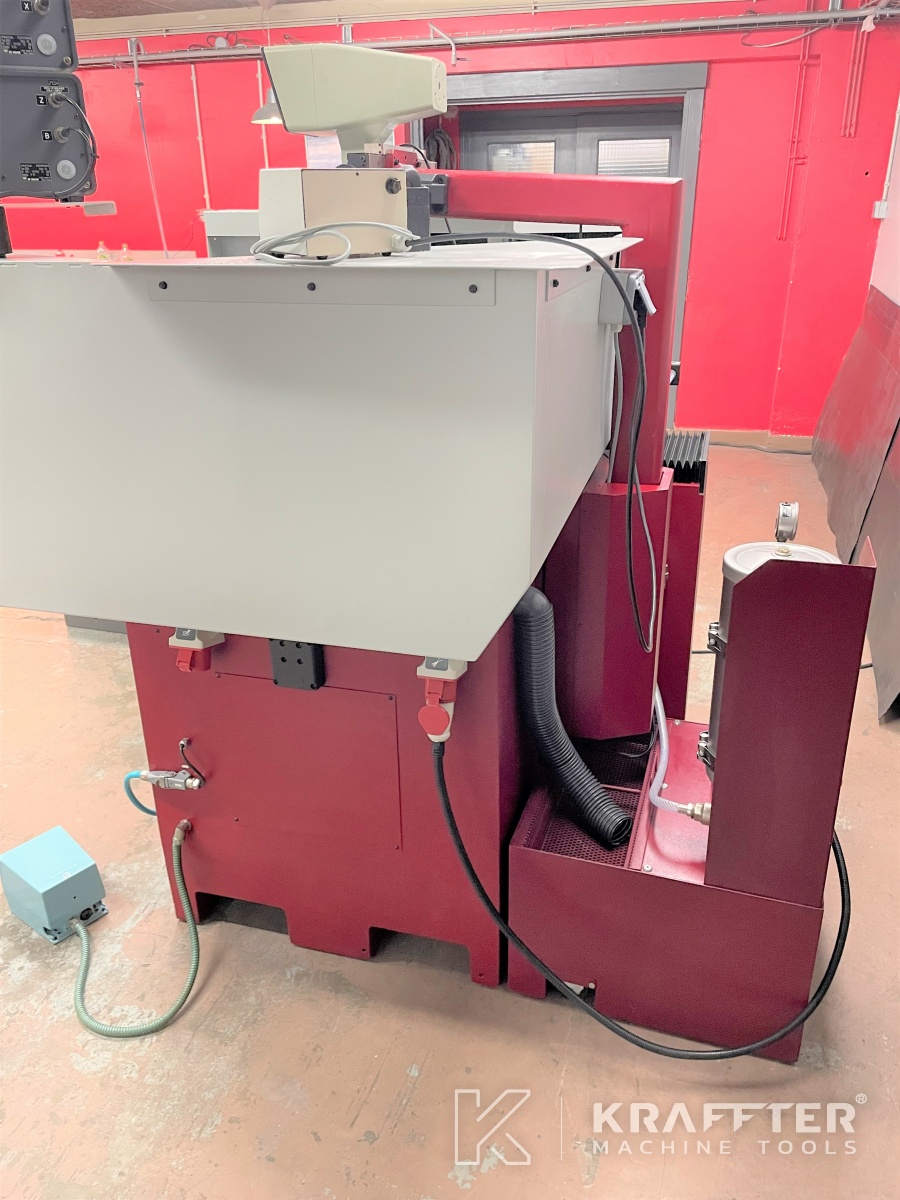

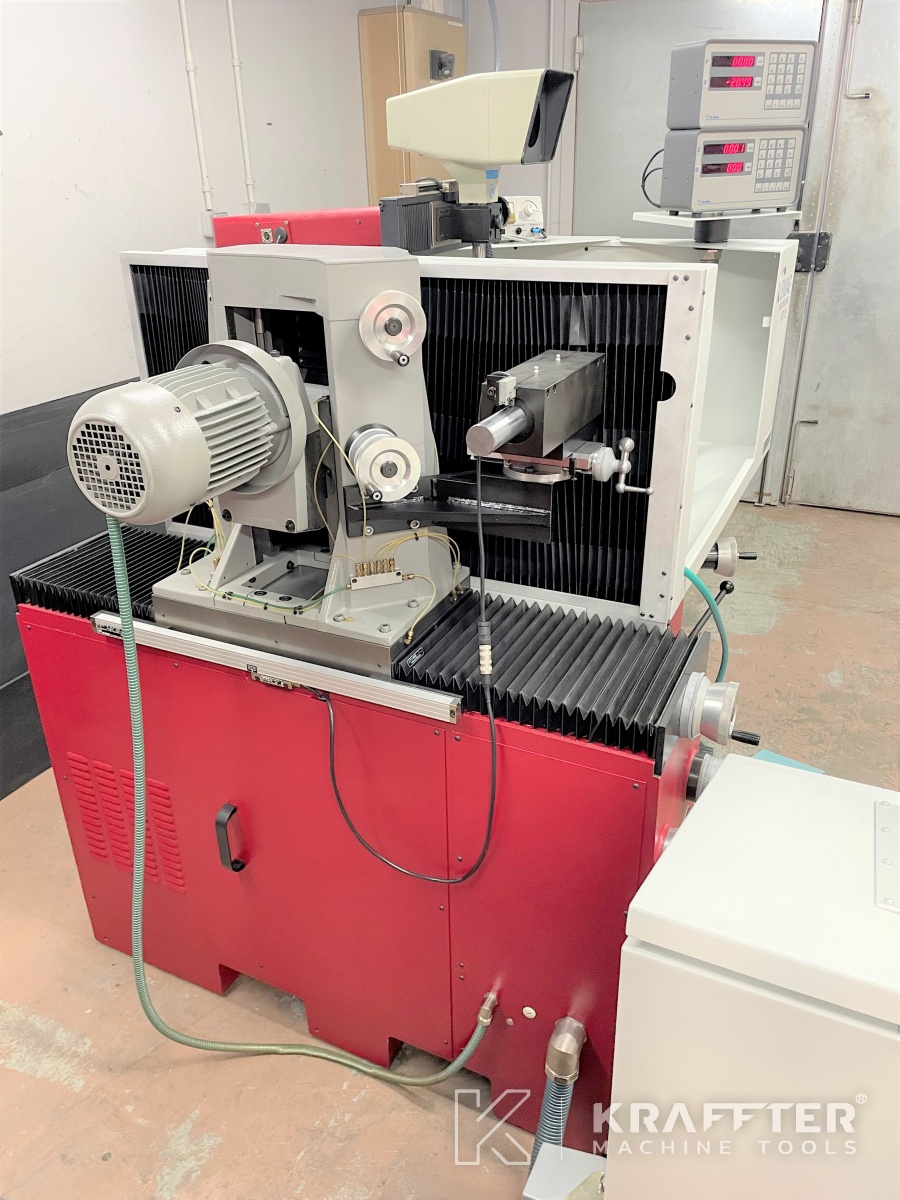

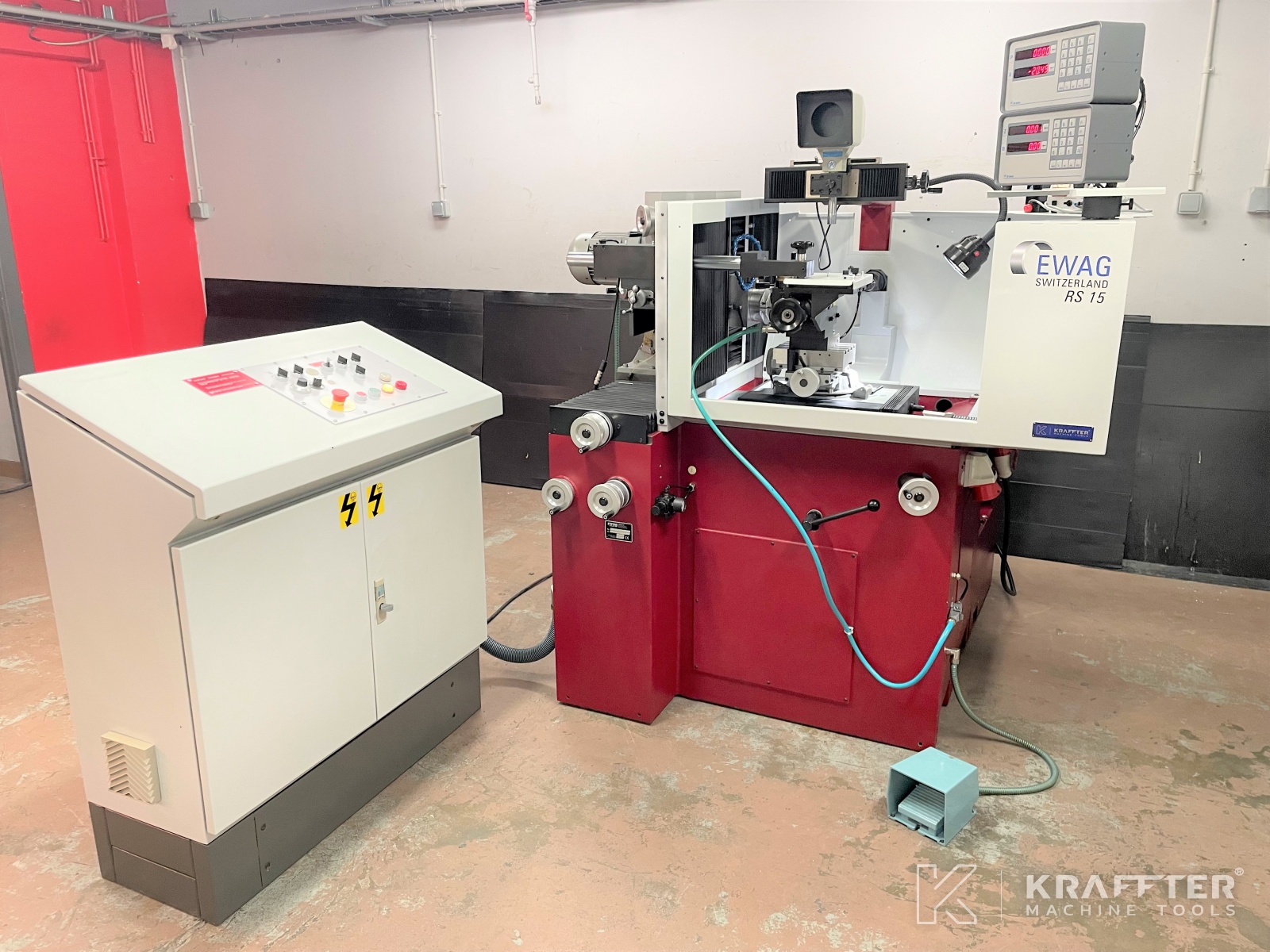

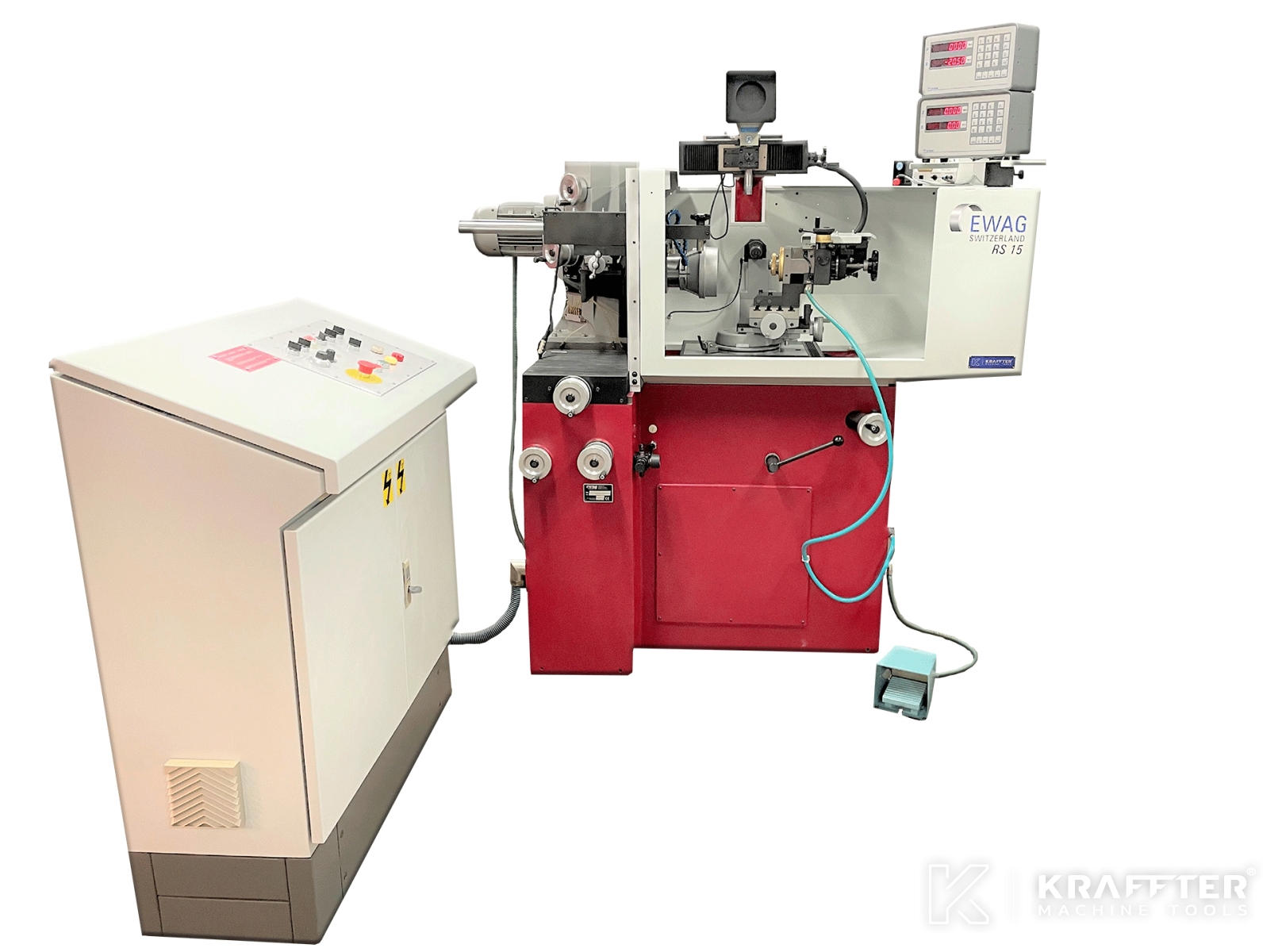

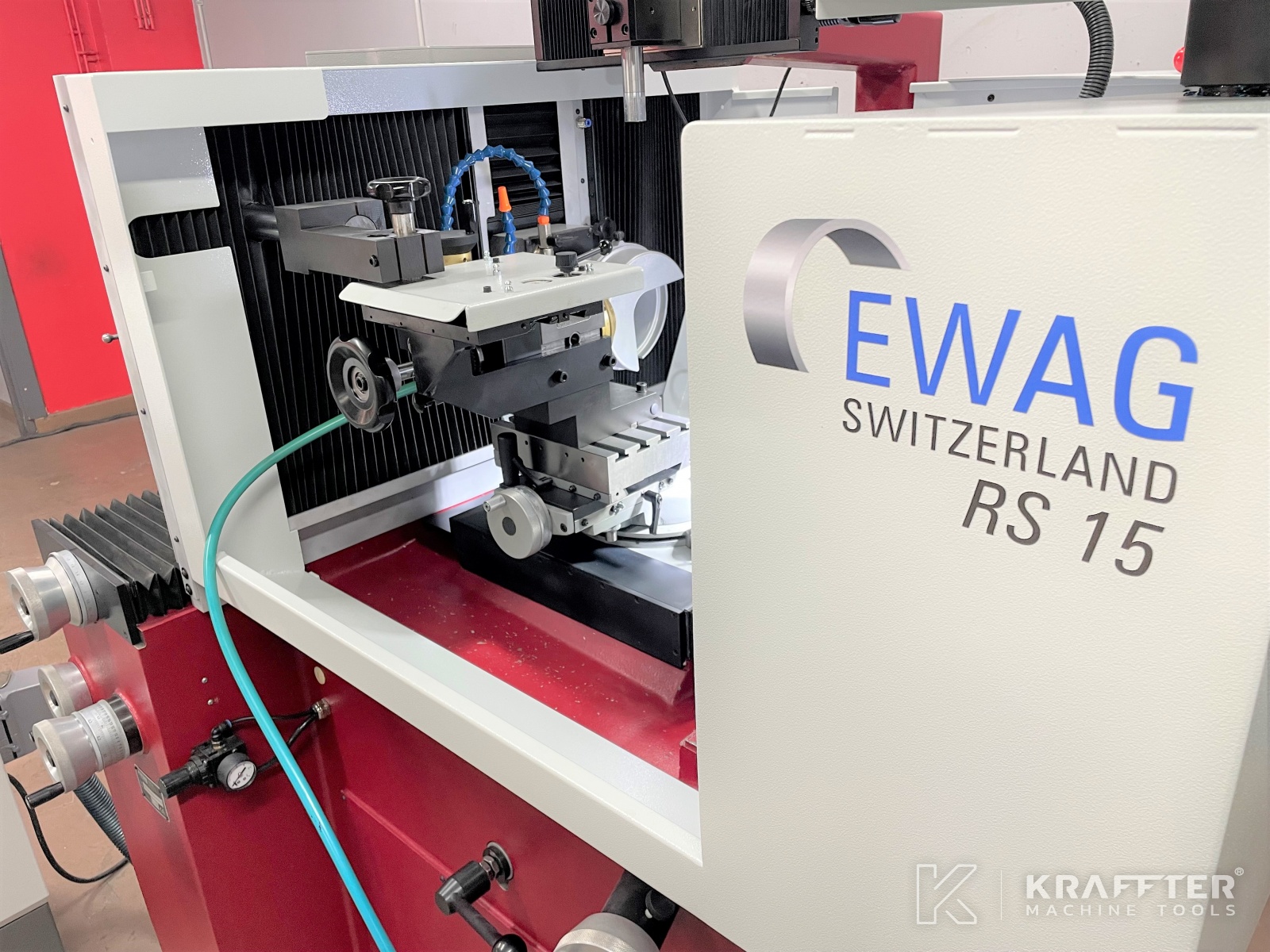

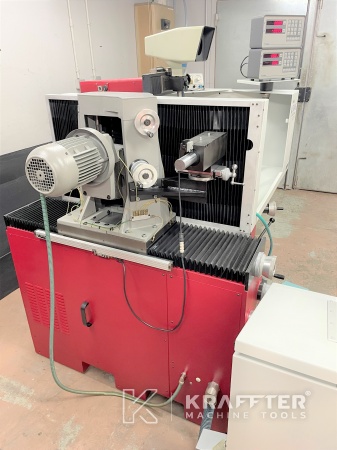

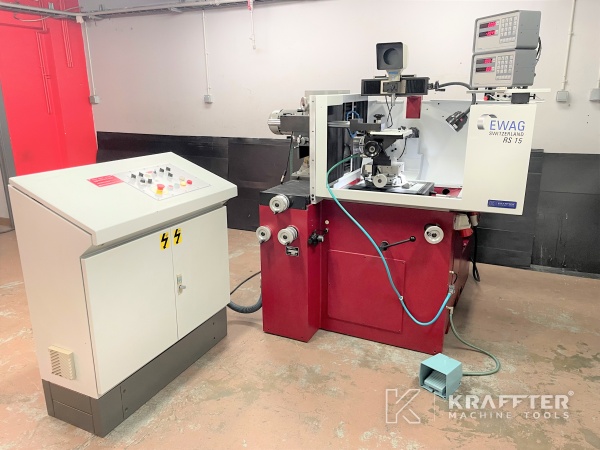

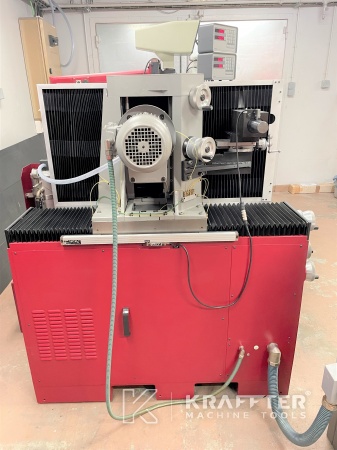

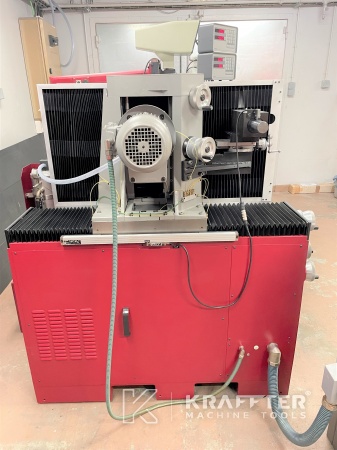

Maschinentyp: Schärfmaschine
Marke : EWAG
N° de stock: 20689-979
Modell : RS 15
Jahr : 2000
Standort : 73240 St-Genix-les-Villages, FRANCE
MASCHINE VERKAUFT
Interessiert an einem ähnlichen Modell?
Hinterlassen Sie uns Ihre Kontaktdaten:
Technische Daten
Verfahrweg X-Achse
490 [mm]
Verfahrweg Y-Achse
130 [mm]
Verfahrweg Z-Achse
115 [mm]
Leistung Schleifscheibenspindel
2.2 [kW]
Winkelhub B-Achse
260 [°]
Werkstück-Spindelnase
HSK 63
Regler für Vorschubgeschwindigkeit
Ja
Anzeige
RSF-Elektronik
Anzeige Anzahl der Achsen
4
Fassungsvermögen der Kühlmittelwanne
100 [l]
Papierfilter
Ja

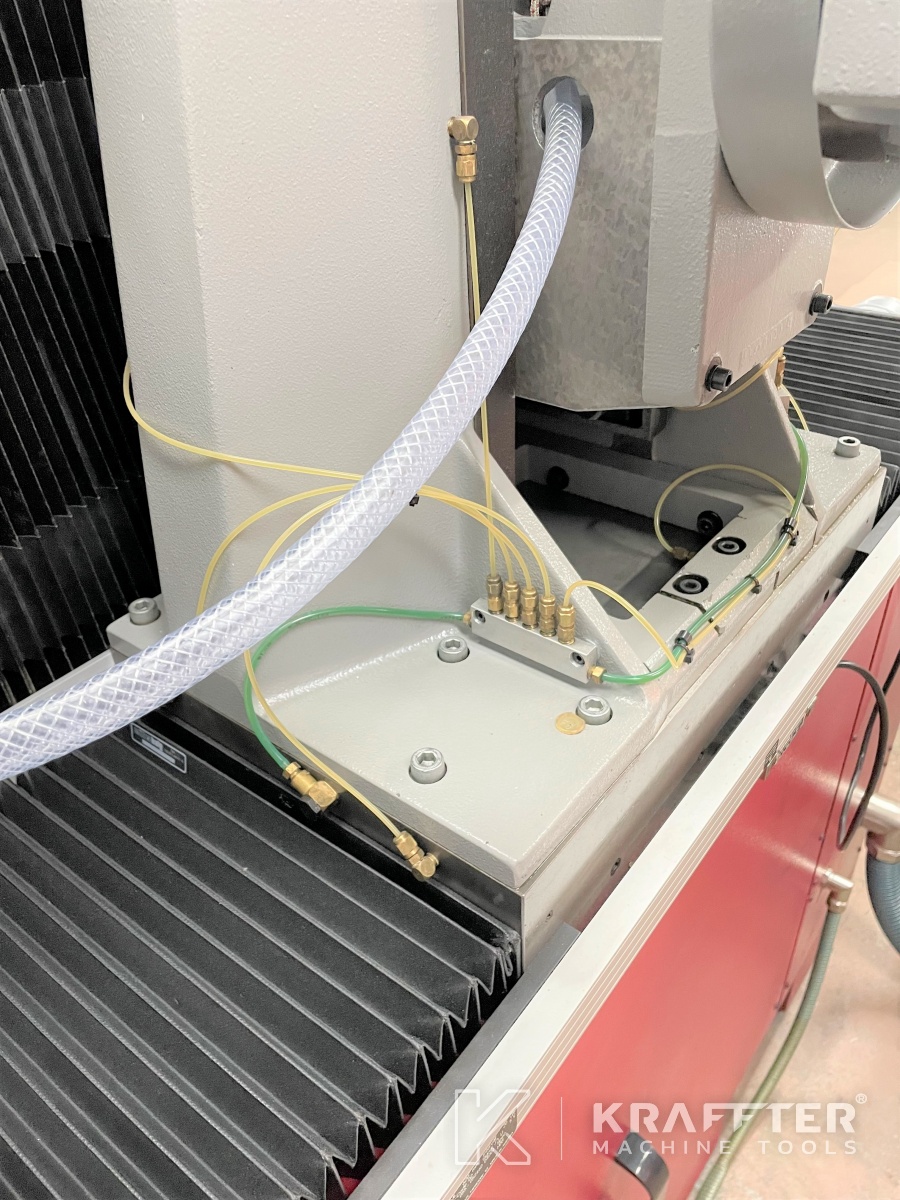

Zentralschmierung
Oui
Versorgungsspannung
400 [V]
Abmessungen
1700 x 1750 x 1840 [mm]
Gewicht
1850 [kg]
Zusätzliche Informationen

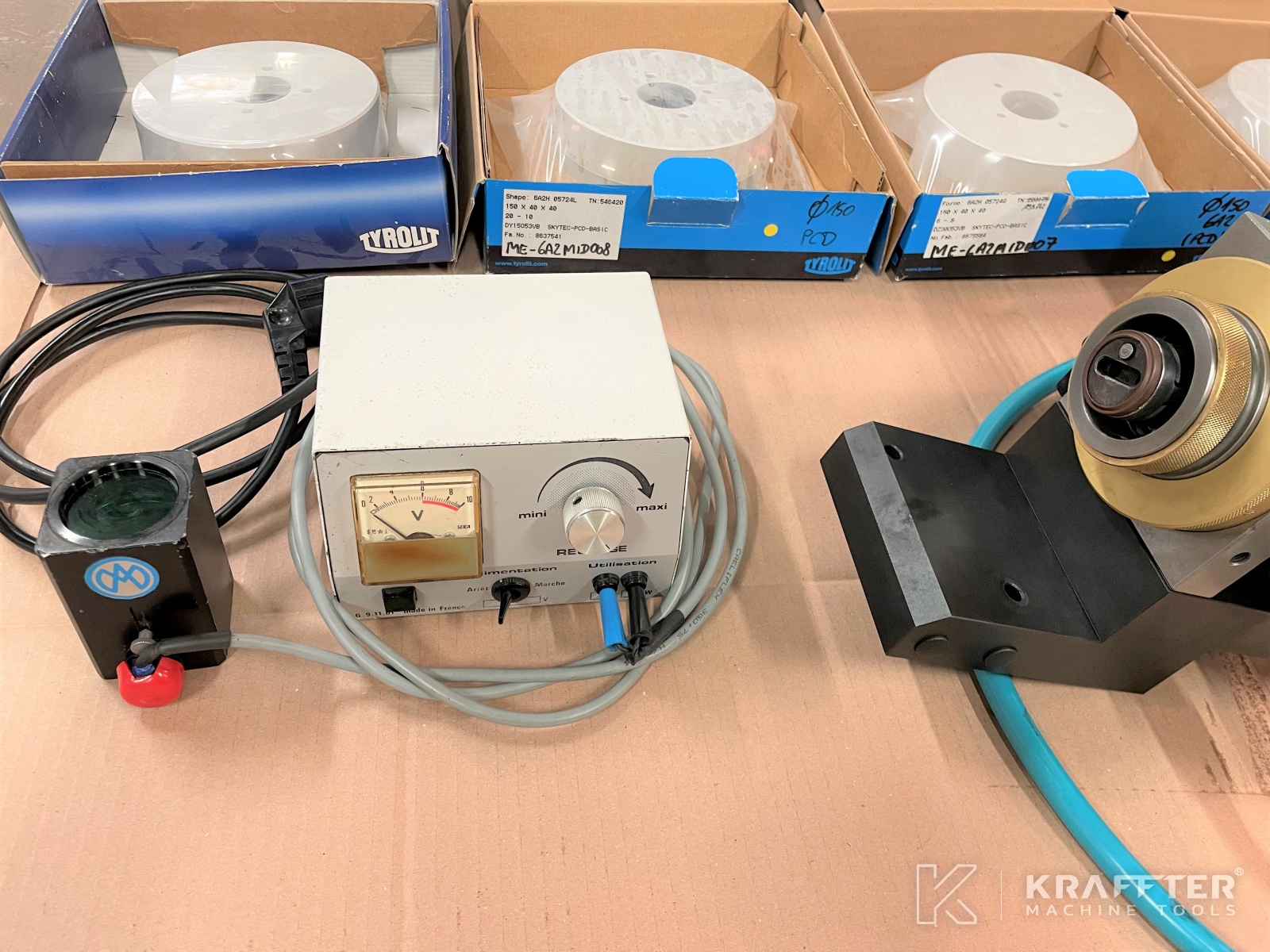

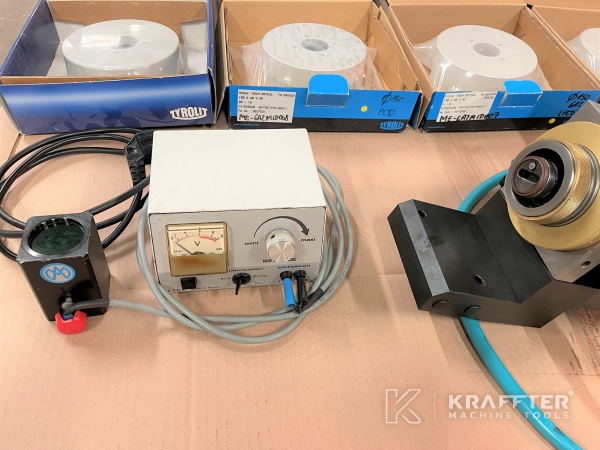

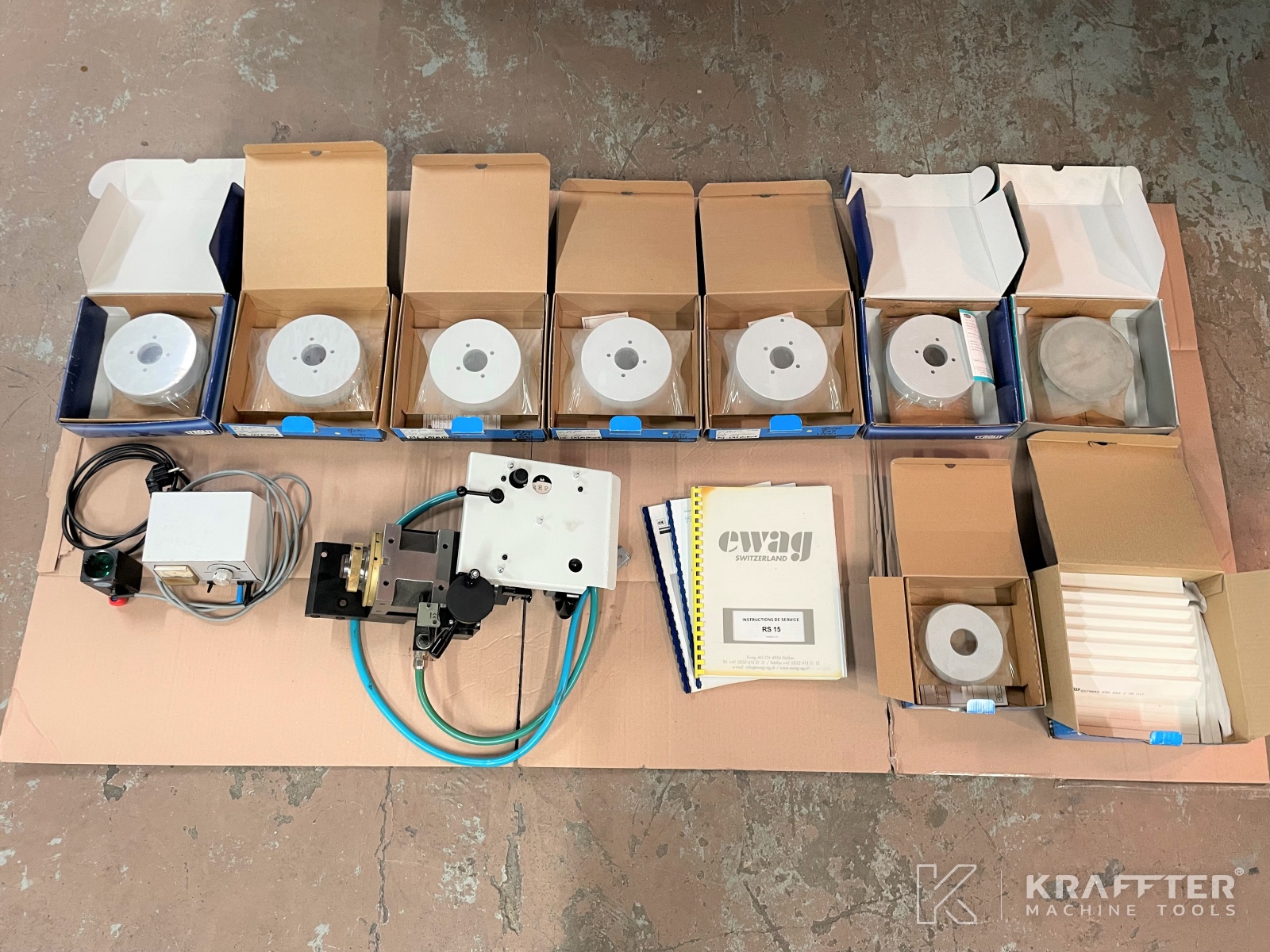

EQUIPMENT :

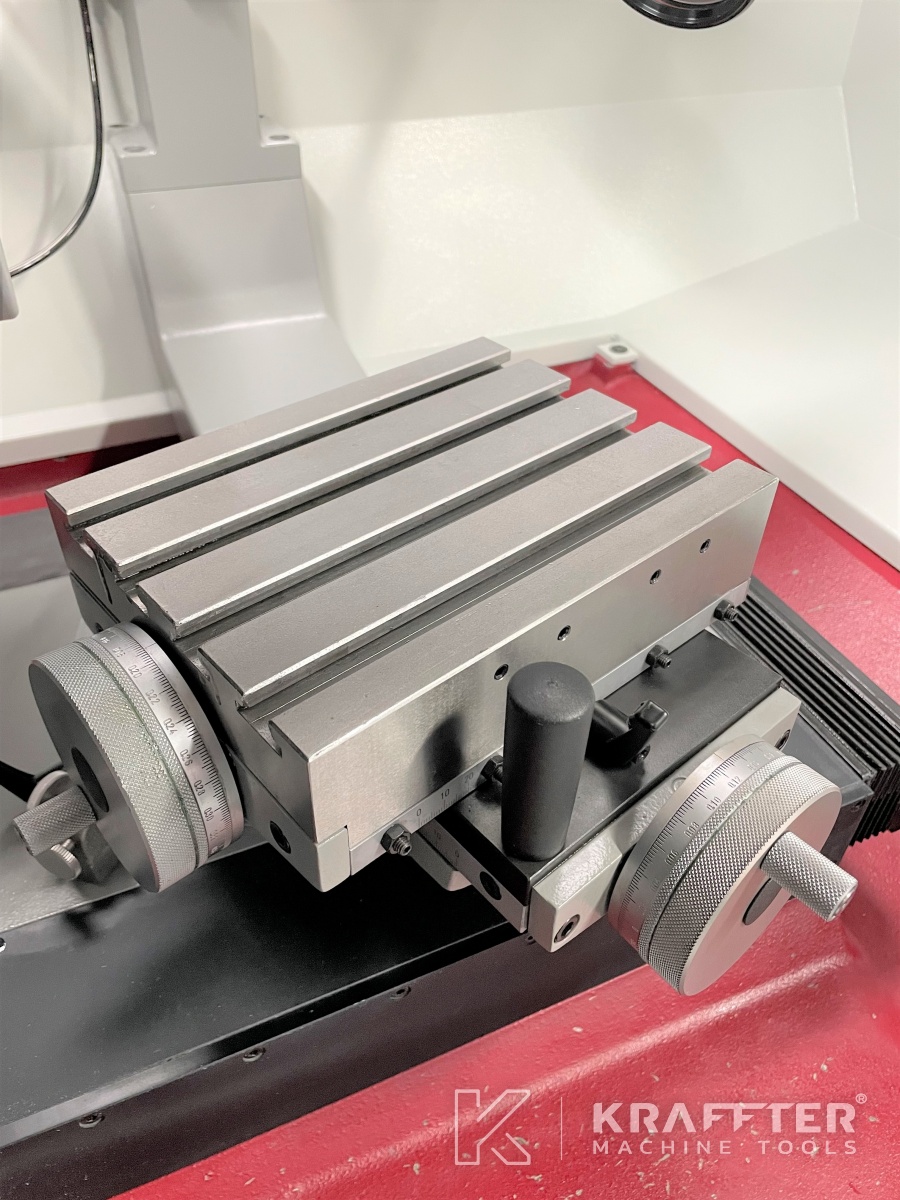

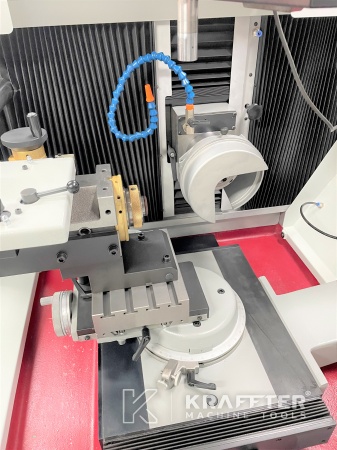

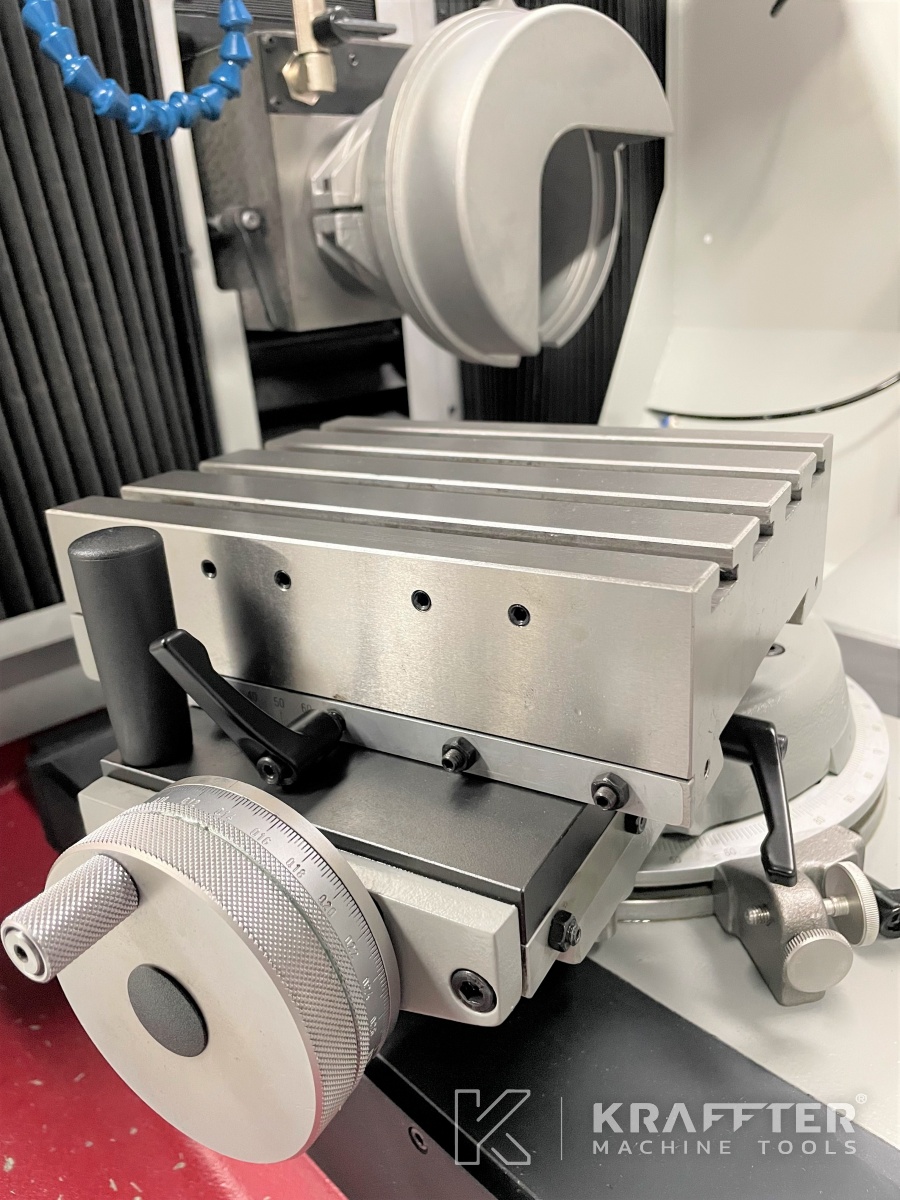

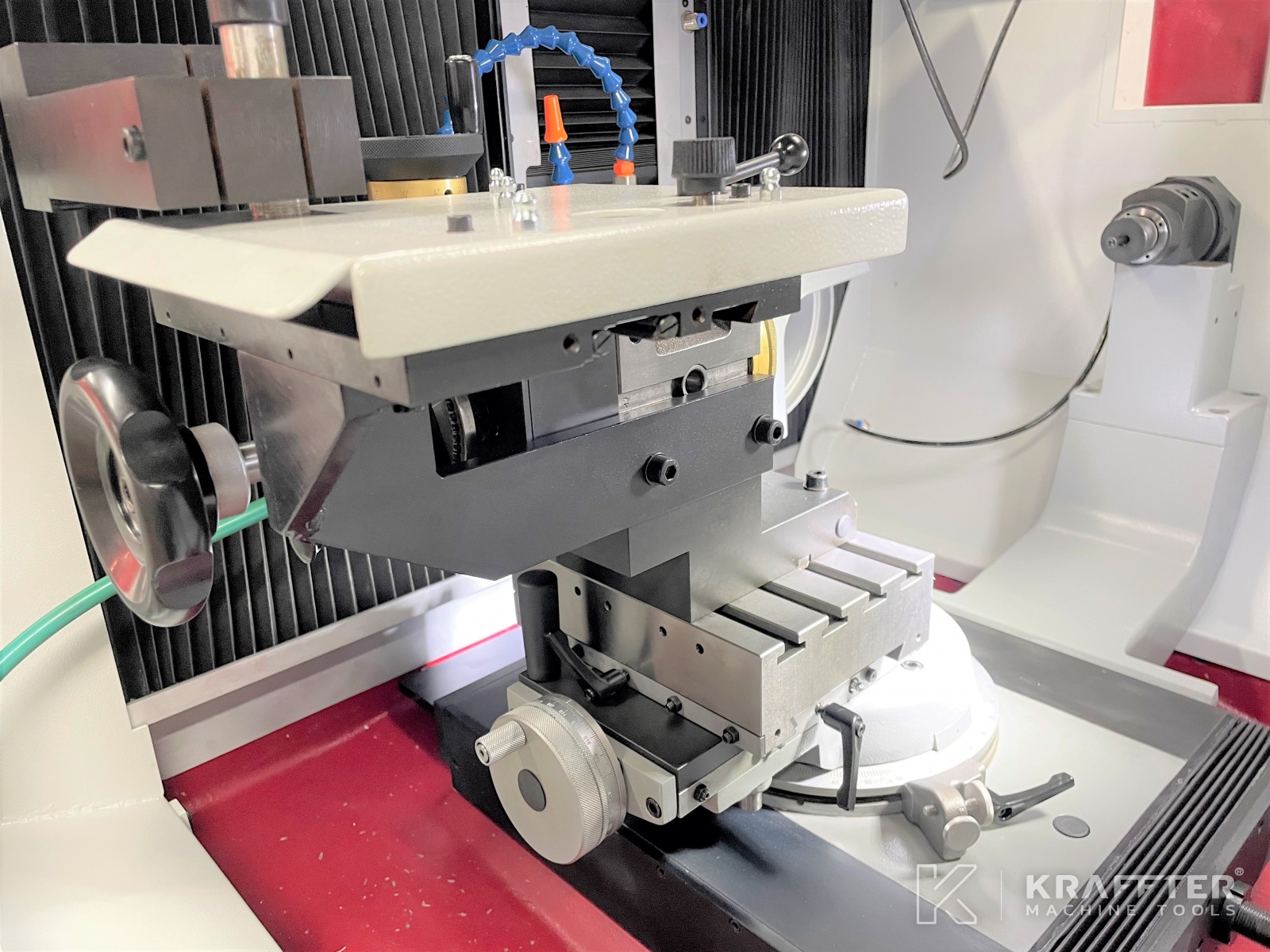

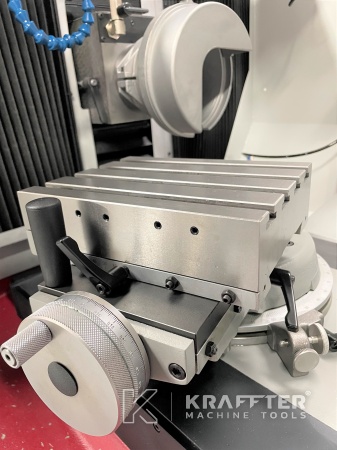

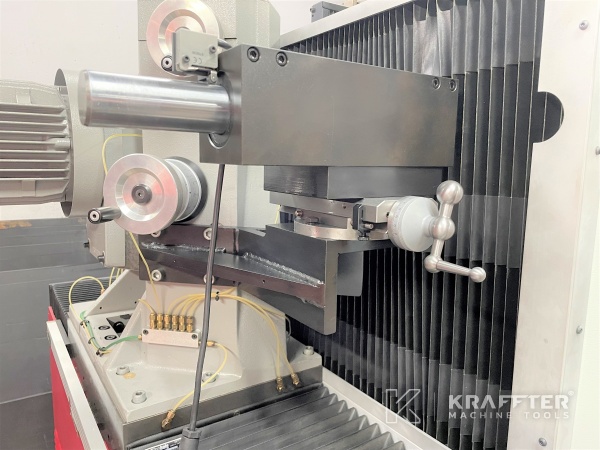

- Cross table KS15/60-002 – ref EWAG : 115-2-30692

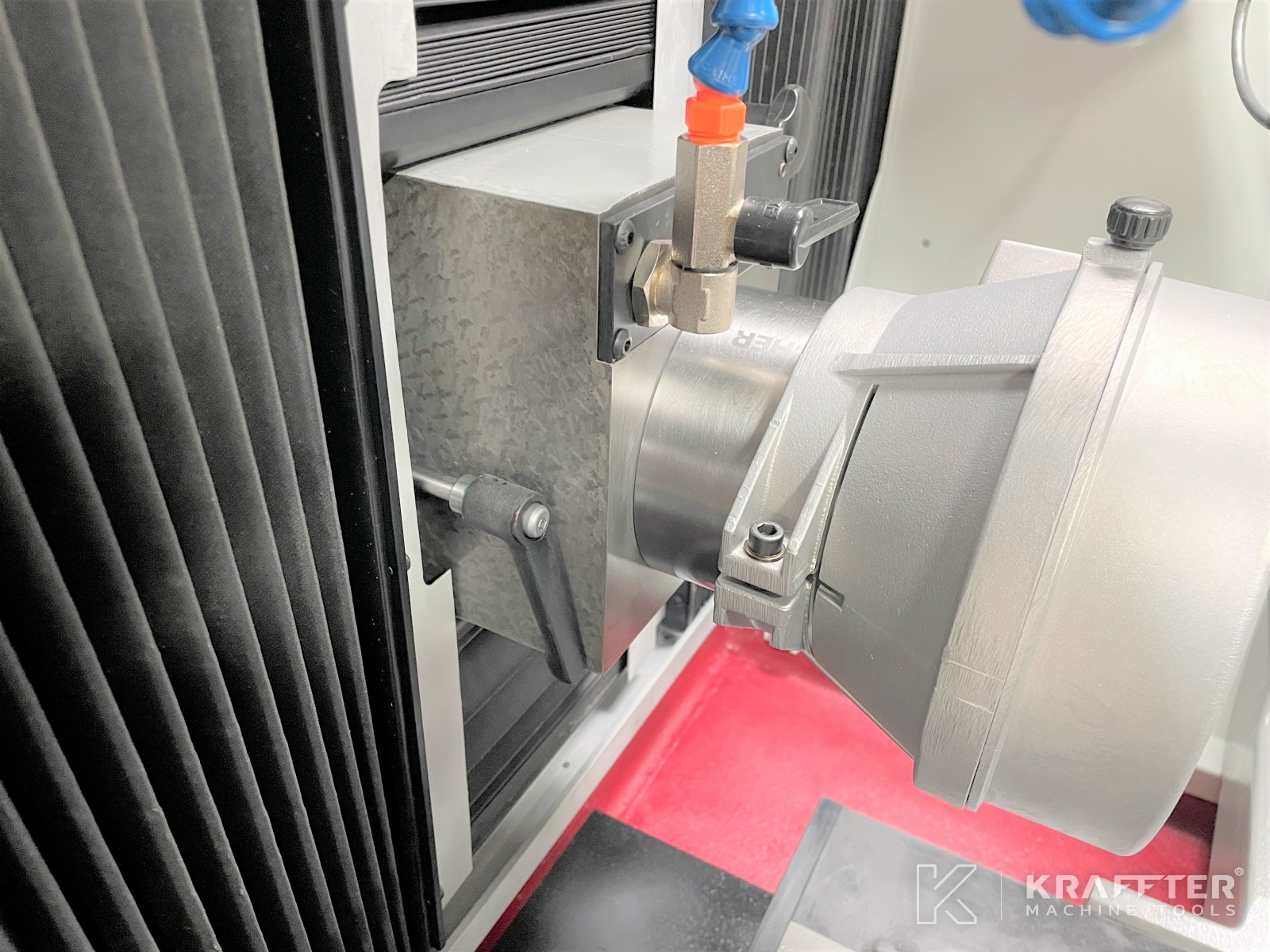

- Grinding spindle with variable speed – ref EWAG : 115-2-29075
- Steplessly adjustable oscillation device OR15 – ref EWAG : 115-2-28129
- Grinding pressure regulator AV15 (contact pressure : 0-400 N) – réf EWAG : 115-2-28150
- Projector assembly metric PRO15M – ref EWAG : 115-2-28138
- Projector with screen Ø150 [mm] MARCEL AUBERT
- Pneumatical clamping for B axis (by footpedal) : 40 [Nm]

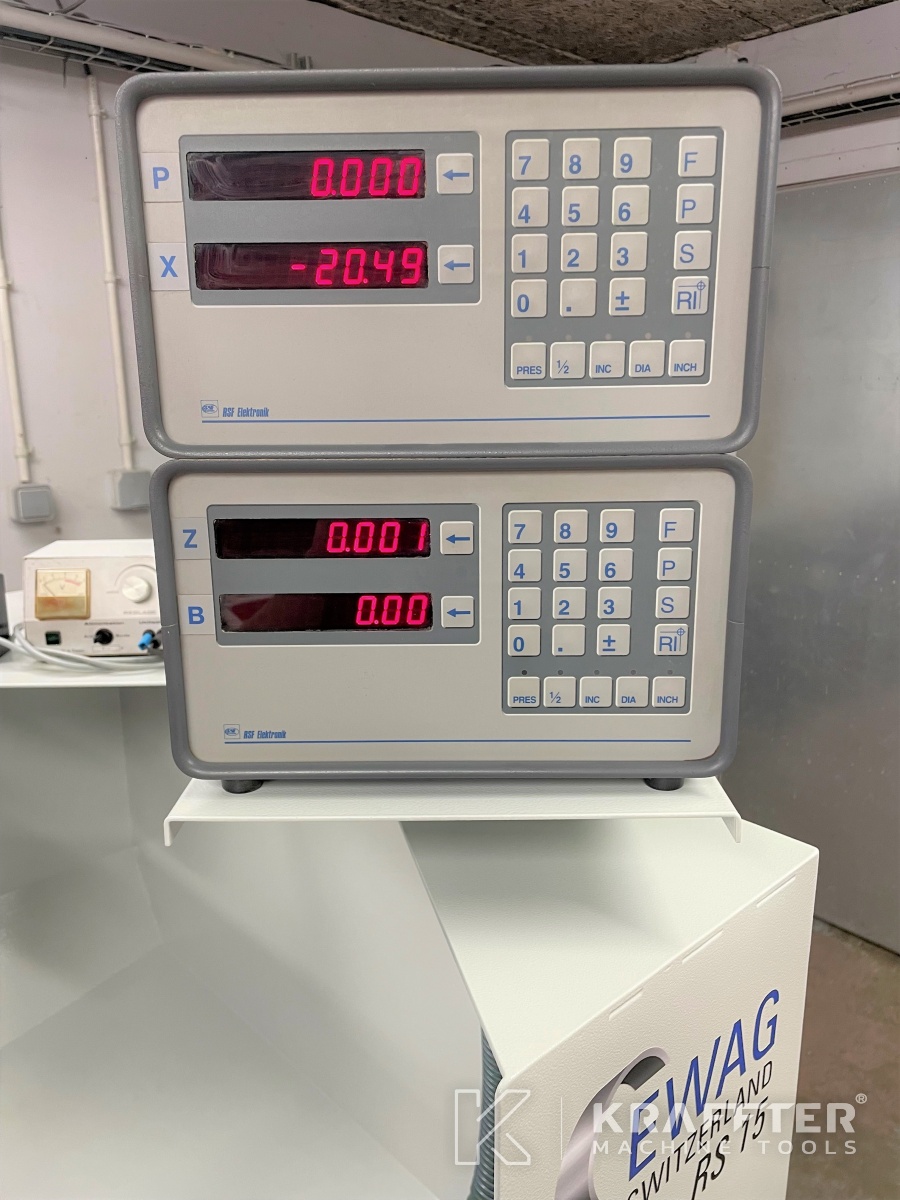

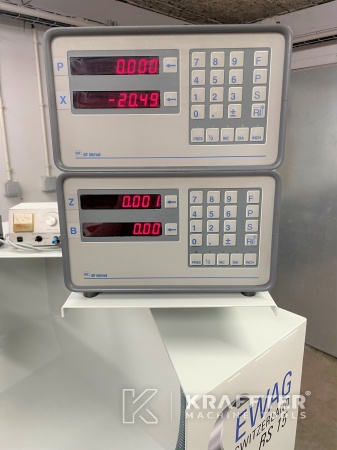

- 4 axes digital display RSF ELEKTRONIC DIG 15-4 – ref EWAG : 115-2-32146
P axis : 0.001 [mm]
X axis : 0.01 [mm]
Z axis : 0.001 [mm]
B axis : 0.01°
- Dressing attachment AD15 – réf EWAG : 115-2-31107
- Transmitted light illumination (with green filter)

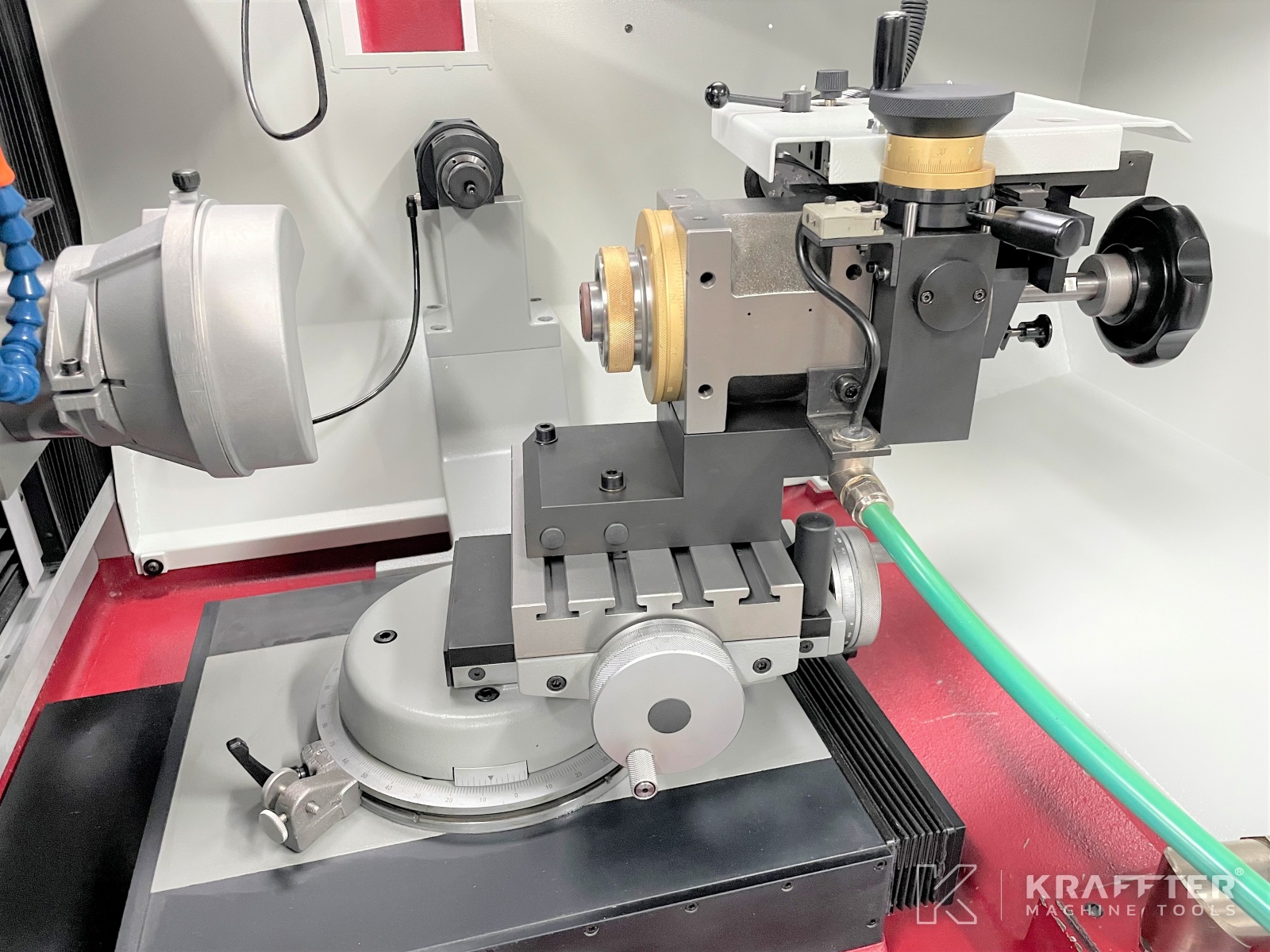

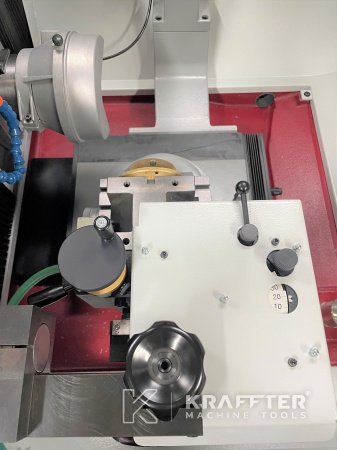

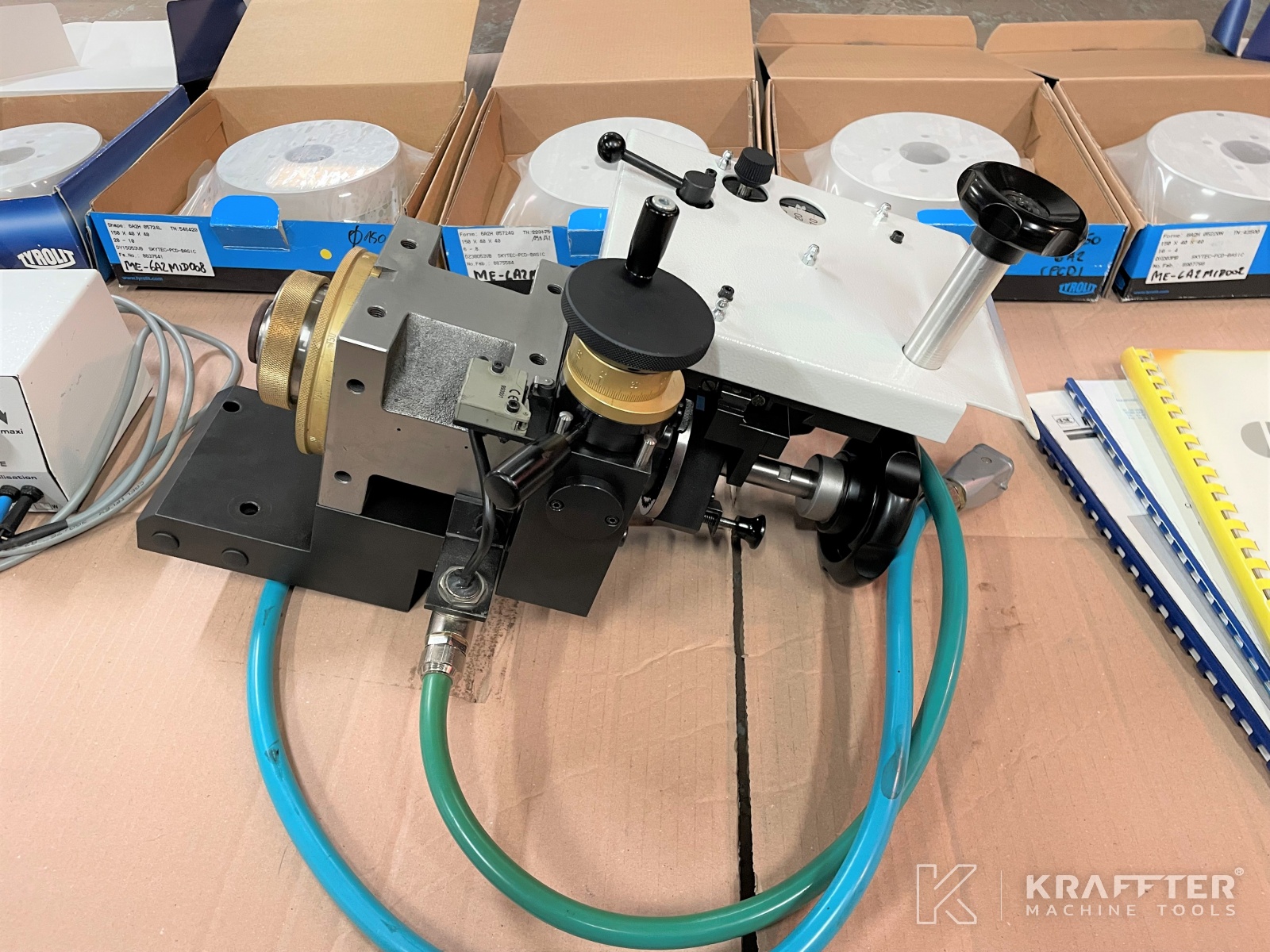

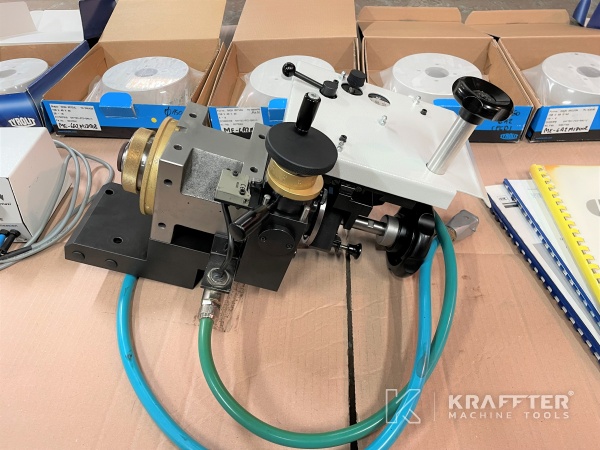

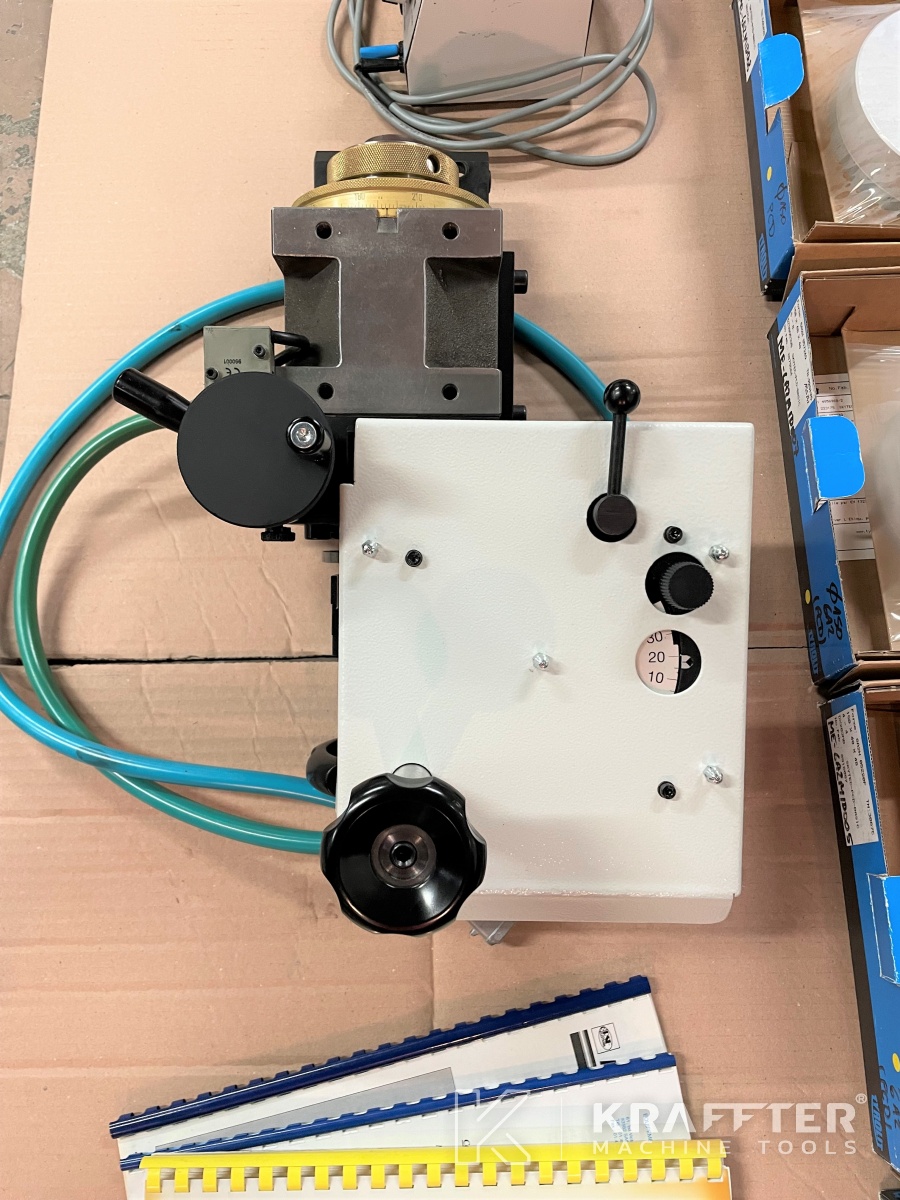

- Inclinded tooth angle grinding device AWS with divinding head HSK63, sine bar compensation and setting gauge compensation – réf EWAG : 115-2-31052
- x1 grinding wheel adaptator Q40-fix-OCS (33 mm) – réf EWAG : 115-2-16414

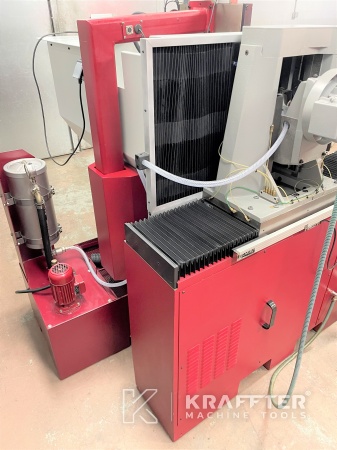

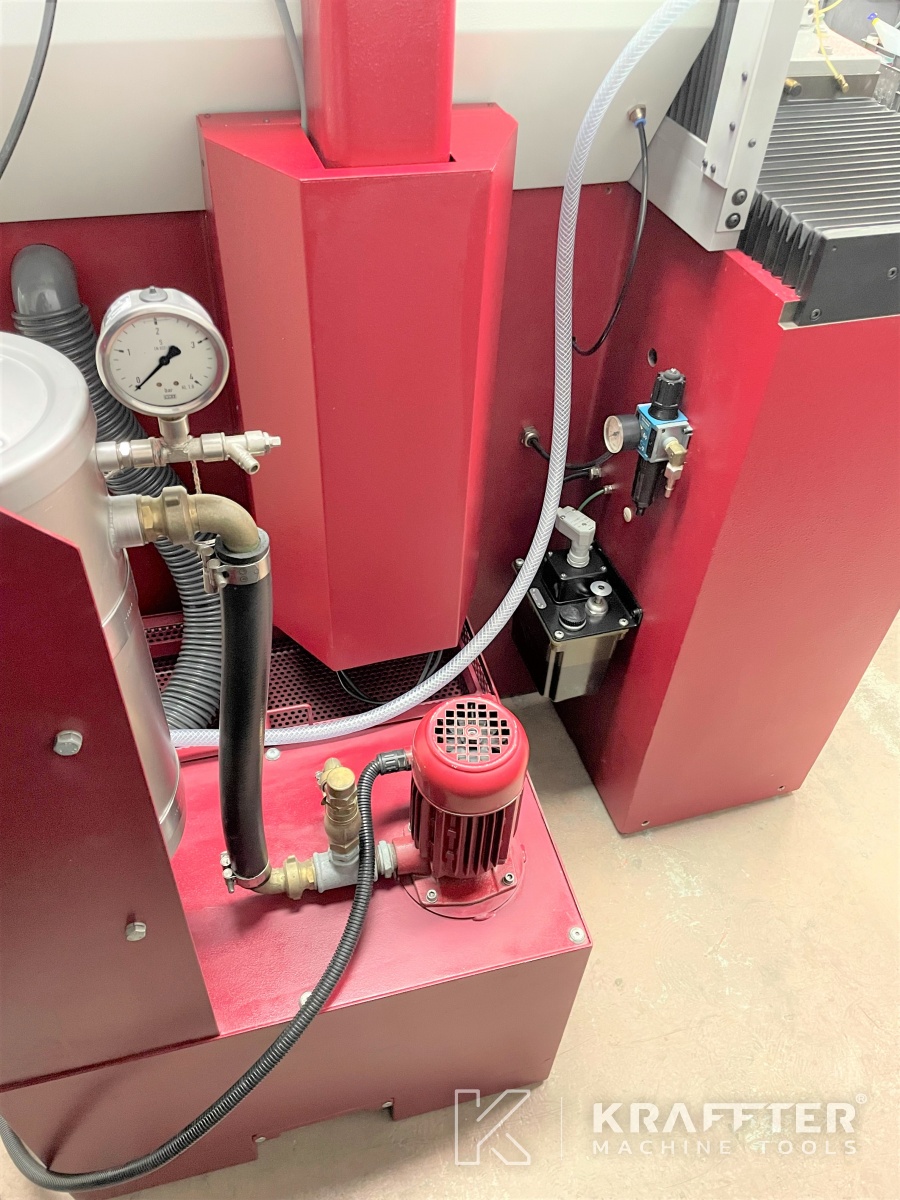

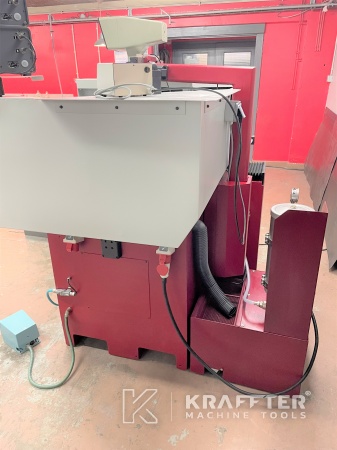

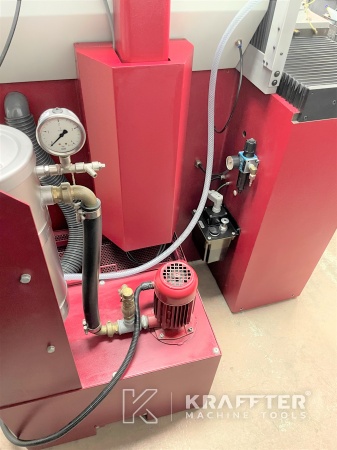

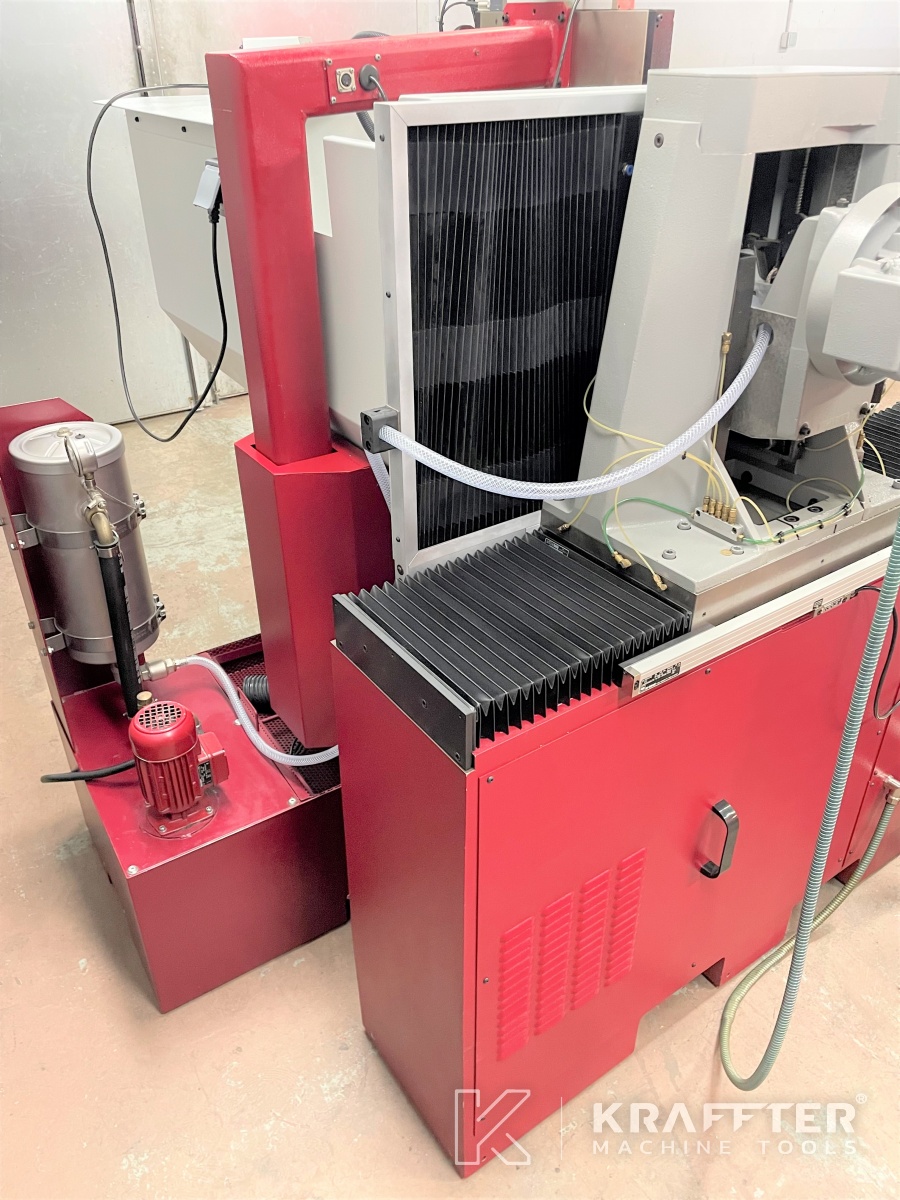

- Coolant unit K3P with filter cartridge (capacity : 100 [l] – 45 [l/min] at 0.5 bar)
- LED lamp 24 [V] - IP67

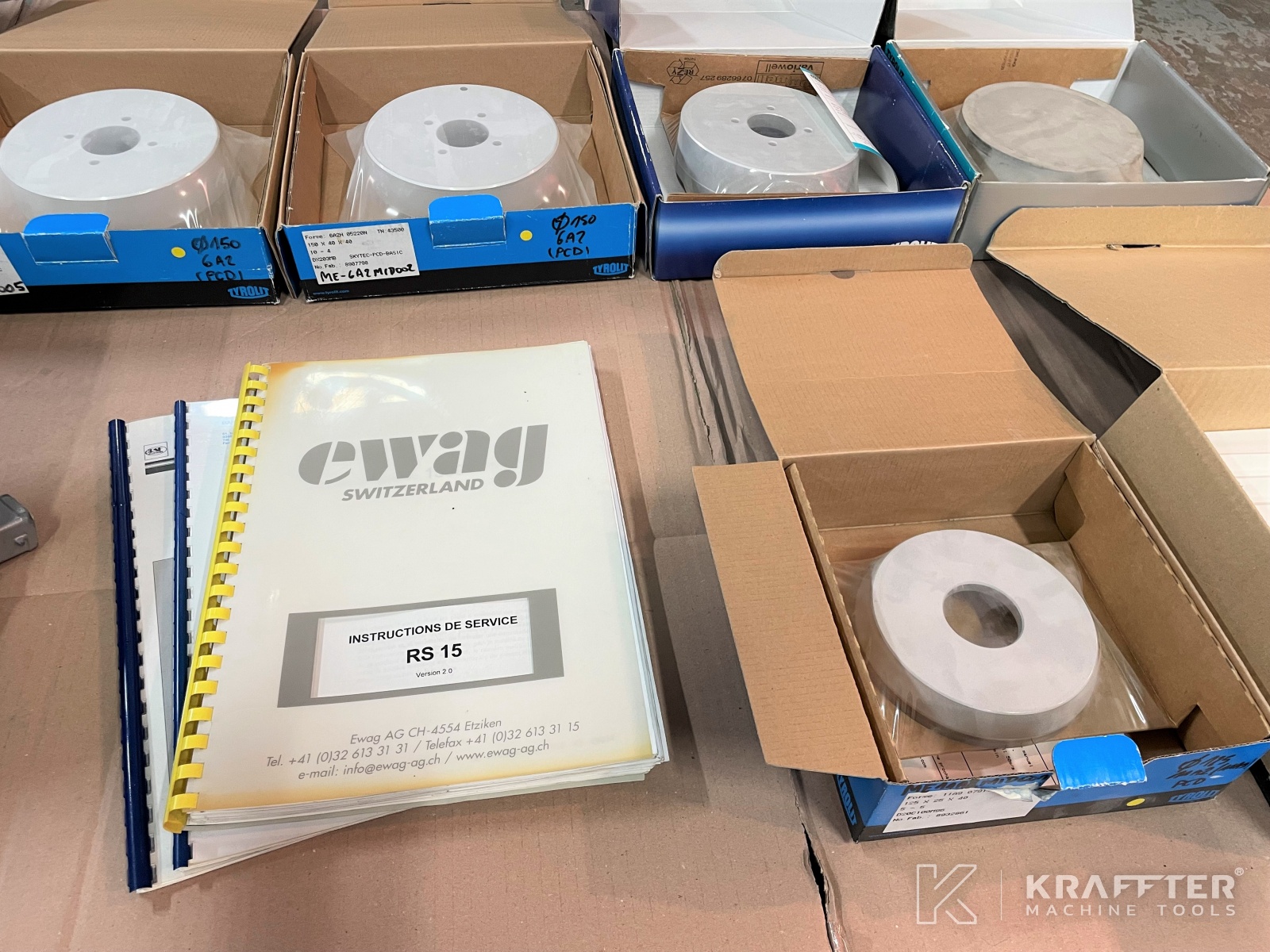

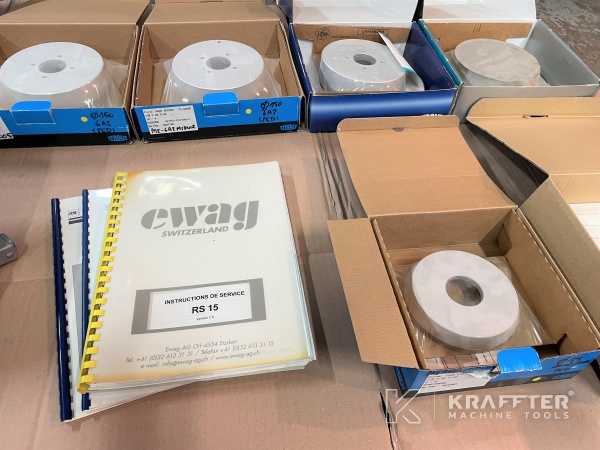

- x7 grinding wheels TYROLIT Skytec PCD Basic 150 x 40 x 40 [mm] – NEW never used
- x1 grinding wheel TYROLIT 125 x 25 x 40 [mm] – NEW never used
- Users and service manual (in French)
- Sevice manual for the tooth angle grinding device AWS (in French)
